2005 Peugeot 407 Manual do proprietário (in Portuguese)

170 -
14-02-2005
171
-
14-02-2005
Prestar, em todos os casos, atenção
à temperatura do líquido de arrefe-
cimento.
Observação:
Em alguns casos de
utilização particularmente severas
(tracção da carga máxima com tem-
peraturas elevadas), o motor limita
automaticamente a sua potência e
escolhe a relação da caixa automáti-
ca adaptada ao modo manual. Neste
caso, o corte do ar condicionado per-
mite recuperar a potência do motor
e, consequentemente, melhorar a
capacidade de reboque.
Se a luz do avisador de temperatura
do líquido de arrefecimento acender,
parar o veículo e desligar o motor
logo que possível.
Pneus: Veriicar a pressão dos
pneus do veículo rebocado (etiqueta
situada no montante central da porta
do lado do condutor) e do reboque
arrastado, respeitando as pressões
recomendadas.
Travões: Com um atrelado, a dis-
tância de travagem aumenta. Cir-
cular a velocidade moderada, meter
a mudança inferior a tempo e travar
progressivamente.
Vento lateral: a sensibilidade ao
vento lateral aumenta. Conduzir
com suavidade e a velocidade mo-
derada.
Iluminação
Ajuste manual
Ajustar os faróis para não ofuscar
os outros automobilistas. Veriicar a
sinalização eléctrica do reboque.
ATRELAR UM REBOQUE,
UMA CARAVANA,
UM BARCO...
Utilizar exclusivamente os aco-
plamentos de reboque de origem
PEUGEOT que foram testados e
homologados durante a concepção
do seu veículo.
A montagem deste dispositivo deve
ser efectuada por um Representante
Autorizado PEUGEOT.
Conselhos de Condução
Repartição da Carga: repartir a car-
ga no reboque para que os objectos
mais pesados iquem o mais perto
possível do eixo e que o peso sobre
a lecha se aproxime do máximo au-
torizado mas sem ultrapassá-lo.
Arrefecimento: ao rebocar num
declive, a temperatura do líquido de
arrefecimento aumenta.
Como o ventilador é accionado elec-
tricamente, a sua capacidade de ar-
refecimento não depende do regime
do motor.
As informações práticas

172 -
14-02-2005
Quando se reboca com o
motor parado não há as-
sistência de travagem e de
direcção.
REBOCAR O VEÍCULO
Sem levantar
(quatro rodas no solo)
Deve utilizar sempre uma barra de
reboque.
O anel de reboque
amovível está
colocado na roda de reserva.
Pela frente:
F Levantar a tampa apoiando na
sua parte inferior,
F Enroscar o anel de reboque ao
máximo. Pela traseira:
F
Levantar a tampa,
F Enroscar o anel de reboque ao
máximo.
Particularidades da caixa de
velocidades automática
Quando rebocar o veículo com as
quatro rodas rolando é imperativo
cumprir as seguintes regras:
- alavanca na posição N,
- rebocar o veículo a uma veloci- dade inferior a 50 km/h e num
percurso limitado a um máximo de
50 km,
- não adicionar óleo na caixa de ve- locidades.
Com as rodas levantadas (só
duas rodas assentes no chão)
É preferível levantar o veículo com
uma ferramenta de elevação prois-
sional.
As informações práticas

173
-
14-02-2005
MUDAR UM FUSÍVEL
As caixas de fusíveis estão
colocadas na parte inferior do painel
de bordo (do lado do condutor),
no compartimento motor (ao lado
esquerdo) e na guarnição esquerda
da mala.
Fusíveis do painel
de instrumentos
Para aceder aos fusíveis, abrir
a tampa de arrumos do lado do
condutor. Empurrar a caixa de
fusíveis para baixo.
Substituição de um fusível
Antes de substituir um fusível é
necessário conhecer a causa do
incidente e arranjá-lo. Os números
dos fusíveis estão indicados na
caixa.
Substiuir sempre um fusível defeitu-
oso por um fusível de calibre idêntico
(mesma cor).
Utilizar a pinça especial situada
sob o suporte ao lado da caixa
de fusíveis, este suporte contém
também fusíveis de substituição.
As características técnicas

176 -
14-02-2005
177
-
14-02-2005
Fusíveis da mala
Para aceder aos fusíveis situados na mala, abrir a portinhola do
receptáculo para
arrumos (lado esquerdo) rodando os dois parafusos para a direita e retirando o
painel.
O circuito eléctrico do seu
veículo é concebido para fun-
cionar com os equipamentos
de série ou opcionais.
Antes de instalar outros equipamen-
tos ou acessórios eléctricos no seu
veículo, consulte um Representante
Autorizado PEUGEOT.
A PEUGEOT declina qualquer res-
ponsabilidade pelos gastos ocasio-
nados pelo arranjo do seu veículo ou
pelo mau funcionamento resultante
da instalação de acessórios auxilia-
res não fornecidos e não recomenda-
dos por PEUGEOT e não instalados
conforme as suas prescrições,
em particular qualquer aparelho
cujo consumo ultrapasse os 10 mil
ampéres.
Os maxi-isíveis são uma protecção
suplementar dos sistemas eléctri-
cos. Qualquer intervenção deve ser
efectuada pelo seu Representante
autorizado PEUGEOT.
Fusível N° Intensidade FunçõesF1 15 A Limpa-vidros traseiro.
F2 15 A Trancamento da portinhola de combustível.
F3 15 A Tomada para acessórios 12 V traseira.
F4 15 A Filtro de partículas.
F5 40 A Óculo traseiro aquecido.
As características técnicas

176 -
14-02-2005
177
-
14-02-2005
Fusíveis do compartimento
motor
Para aceder aos fusíveis situados
no compartimento motor (ao lado
da bateria), retirar a protecção da
bateria e tirar a tampa.
Depois da intervenção, voltar a fe-
char, muito cuidadosamente, a tam-
pa e colocar de novo a protecção. Fusível N° Intensidade Funções
1 20 A Calculador do controlo motor.
2 15 A Buzina.
3 10 A Lava-vidros dianteiro e traseiro.
4 20 A Lava-faróis.
5 15 A Bomba de combustível.
6 10 A Calculador da caixa de velocidades automática.
7 10 A Calculador da direcção assistida, sonda de
nível de água no motor.
8 20 A Bobina de ignição.
9 10 A Alimentação electrónica lâmpada Xénon,
correctores dos faróis de halogénio.
10 30 A Accionadores do controlo motor (bobina de
ignição, electroválvulas, sondas de oxigénio).
11 40 A Insulador do ar condicionado ou não utilizado.
12 30 A Limpa-vidros à frente.
13 40 A Alimentação caixa de serviços inteligente
(+depois da ignição).
14 30 A Bomba de ar.
As características técnicas

173
-
14-02-2005
MUDAR UM FUSÍVEL
As caixas de fusíveis estão
colocadas na parte inferior do painel
de bordo (do lado do condutor),
no compartimento motor (ao lado
esquerdo) e na guarnição esquerda
da mala.
Fusíveis do painel
de instrumentos
Para aceder aos fusíveis, abrir
a tampa de arrumos do lado do
condutor. Empurrar a caixa de
fusíveis para baixo.
Substituição de um fusível
Antes de substituir um fusível é
necessário conhecer a causa do
incidente e arranjá-lo. Os números
dos fusíveis estão indicados na
caixa.
Substiuir sempre um fusível defeitu-
oso por um fusível de calibre idêntico
(mesma cor).
Utilizar a pinça especial situada
sob o suporte ao lado da caixa
de fusíveis, este suporte contém
também fusíveis de substituição.
As características técnicas

174 -
14-02-2005
175
-
14-02-2005

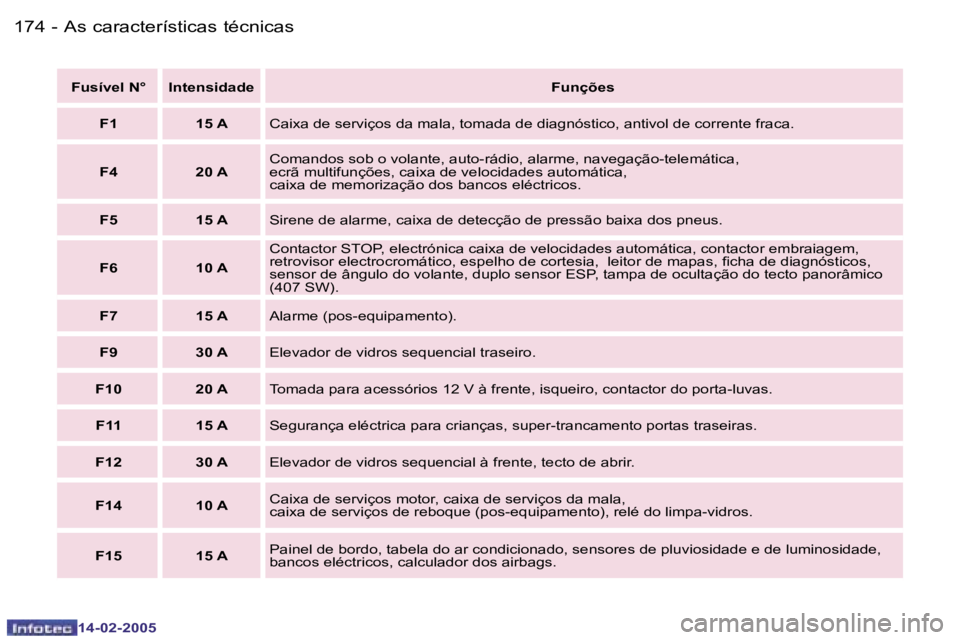

Fusível N° Intensidade
Funções
F1 15 A Caixa de serviços da mala, tomada de diagnóstico, antivol de co rrente fraca.
F4 20 A Comandos sob o volante, auto-rádio, alarme, navegação-telemática
,
ecrã multifunções, caixa de velocidades automática,
caixa de memorização dos bancos eléctricos.
F5 15 A Sirene de alarme, caixa de detecção de pressão baixa dos pneus.
F6 10 A Contactor STOP, electrónica caixa de velocidades automática, cont
actor embraiagem,
retrovisor electrocromático, espelho de cortesia, leitor de mapas, i cha de diagnósticos,
sensor de ângulo do volante, duplo sensor ESP, tampa de oculta ção do tecto panorâmico
(407 SW).
F7 15 A Alarme (pos-equipamento).
F9 30 A Elevador de vidros sequencial traseiro.
F10 20 A Tomada para acessórios 12 V à frente, isqueiro, contactor do porta -luvas.
F11 15 A Segurança eléctrica para crianças, super-trancamento portas traseiras.
F12 30 A Elevador de vidros sequencial à frente, tecto de abrir.
F14 10 A Caixa de serviços motor, caixa de serviços da mala,
caixa de serviços de reboque (pos-equipamento), relé do limpa-vidros.
F15 15 A Painel de bordo, tabela do ar condicionado, sensores de pluvi
osidade e de luminosidade,
bancos eléctricos, calculador dos airbags.
As características técnicas

174 -
14-02-2005
175
-
14-02-2005

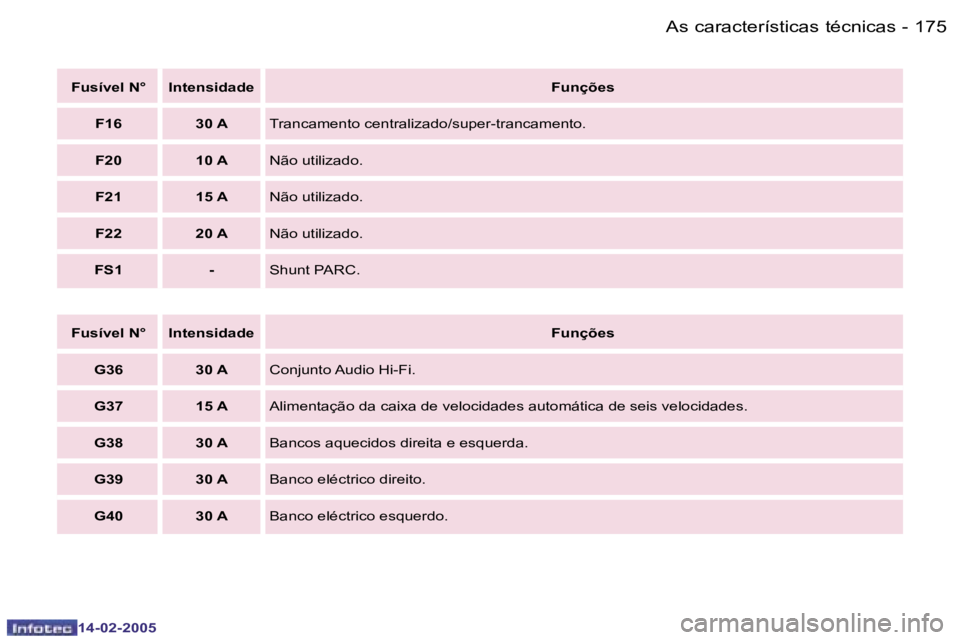

Fusível N° Intensidade
Funções
G36 30 A Conjunto Audio Hi-Fi.
G37 15 A Alimentação da caixa de velocidades automática de seis velocidade s.
G38 30 A Bancos aquecidos direita e esquerda.
G39 30 A Banco eléctrico direito.
G40 30 A Banco eléctrico esquerdo.
Fusível N° Intensidade
Funções
F16 30 A Trancamento centralizado/super-trancamento.
F20 10 A Não utilizado.
F21 15 A Não utilizado.
F22 20 A Não utilizado.
FS1 - Shunt PARC.
As características técnicas
