Page 217 of 245
6
MANUTENZIONE "FAI-DA-TE"
39
HTB277
G270E01A-GTT

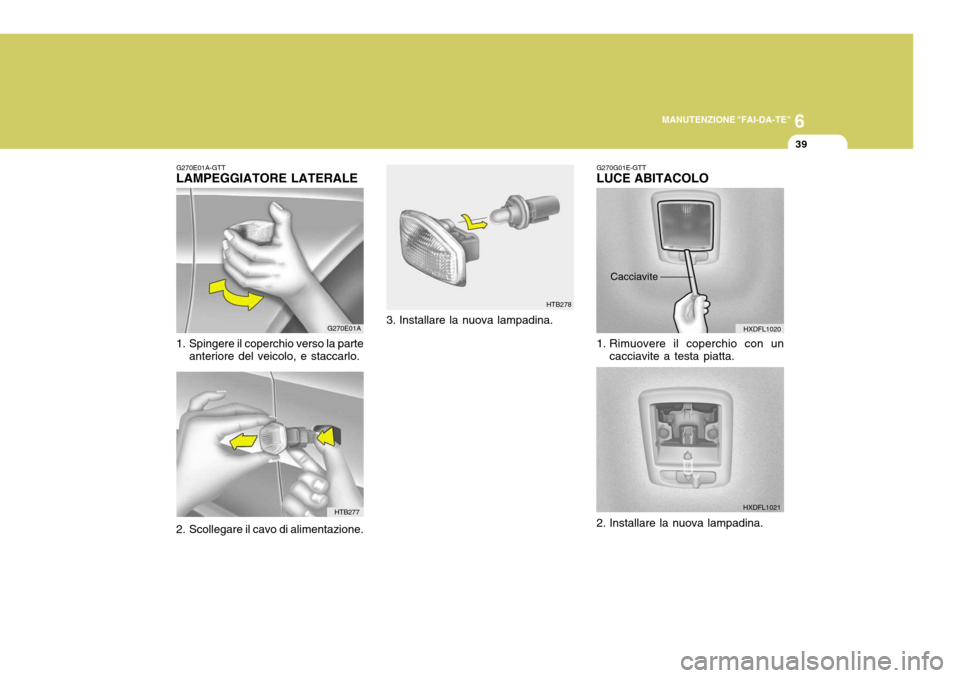

LAMPEGGIATORE LATERALE
G270E01A
1. Spingere il coperchio verso la parte anteriore del veicolo, e staccarlo.
2. Scollegare il cavo di alimentazione.
HTB278
3. Installare la nuova lampadina.
G270G01E-GTT LUCE ABITACOLO
HXDFL1020
1. Rimuovere il coperchio con un cacciavite a testa piatta.
2. Installare la nuova lampadina. HXDFL1021
Cacciavite
Page 218 of 245
6 MANUTENZIONE "FAI-DA-TE"
40

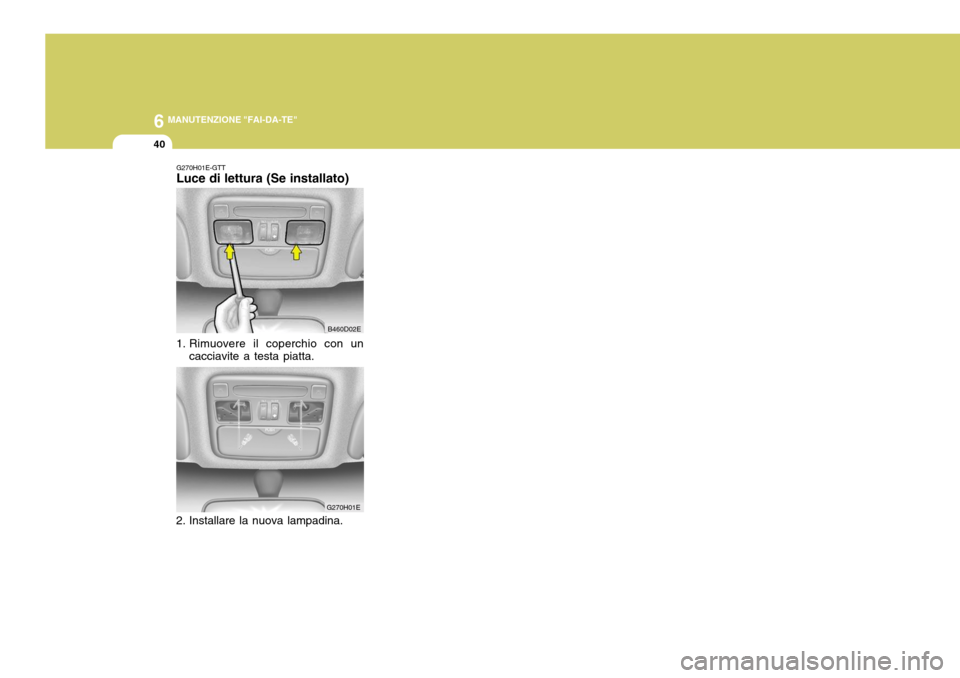

G270H01E-GTT Luce di lettura (Se installato)
B460D02E
1. Rimuovere il coperchio con un cacciavite a testa piatta.
2. Installare la nuova lampadina. G270H01E
Page 219 of 245
6
MANUTENZIONE "FAI-DA-TE"

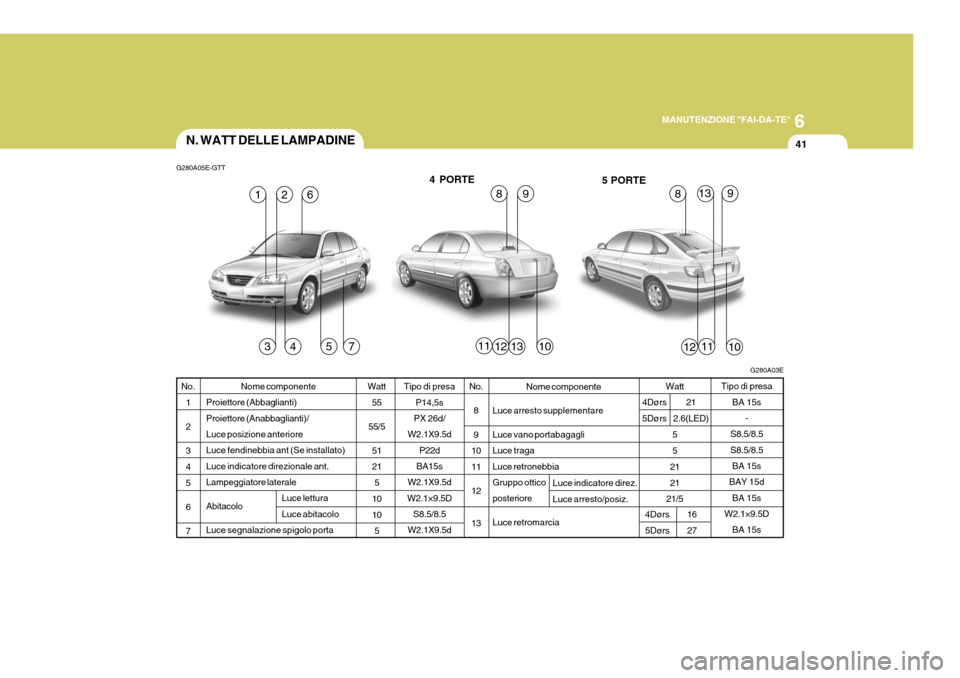

41N. WATT DELLE LAMPADINE
G280A05E-GTT 4 PORTE5 PORTE
1357
4
G280A03E
16
31110
8
111012
8132
12
99
No. 1 2 3 4 5 6 7 Tipo di presa
BA 15s -
S8.5/8.5 S8.5/8.5 BA 15s
BAY 15d
BA 15s
W2.1×9.5D
BA 15s
Nome componente
Proiettore (Abbaglianti)Proiettore (Anabbaglianti)/Luce posizione anteriore Luce fendinebbia ant (Se installato) Luce indicatore direzionale ant.Lampeggiatore laterale AbitacoloLuce segnalazione spigolo porta Watt
55
55/5 51 215
10 10 5 Watt
55
2121
21/5
No.
8 9
10 11 12 13 Nome componente
Luce arresto supplementare Luce vano portabagagli Luce tragaLuce retronebbia Gruppo ottico posteriore Luce retromarcia
4Dørs 5Dørs 21
2.6(LED)
Luce indicatore direz. Luce arresto/posiz.
Luce lettura Luce abitacolo
4Dørs 5Dørs 1627
Tipo di presa
P14,5s
PX 26d/
W2.1X9.5d P22d
BA15s
W2.1X9.5d
W2.1×9.5D S8.5/8.5
W2.1X9.5d
Page 220 of 245
6 MANUTENZIONE "FAI-DA-TE"
42DESCRIZIONE DEL PANNELLO FUSIBILI
G200B01E-GTT
Vano motore (Per motori a benzina)
G280B02ENOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente manuale,
potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle più aggiornate disponibili al momento di andare in stampa. Al momento di ispezionare la scatola dei fusibili sulvostro veicolo, consultare l'etichetta applicata su di questa. AMPE-
RAGGIO
120A
50A 20A 20A 20A 40A 30A COMPONENTI PROTETTI
Alternatore
Collegamento fusibile (alzacristalli elettrici), relè luci di
posizione posteriori, connettore di alimentazione
Relè ventilatore condensatore - 1
Relè ventilatore radiatore
Alternatore, relè di controllo motore, relè pompa
carburante, centralina di controllo apparato propulsore(PCM)
Blocchetto d'avviamento, relè avviamento Controllo ABS (motore)
BATT
BATT
COND RAD ECU
ANTIVOL
BLOCC AVV ABS.1
COLLEG.
FUSIBILE
DESCRIZIONE
Page 221 of 245
6
MANUTENZIONE "FAI-DA-TE"
43
COMPONENTI PROTETTI
Controllo ABS (solenoide) Relè soffiatore
Iniettori
Centralina PCM, sonda lambda riscaldata, SMATRA,
relè riscaldatore, relè candelette ad incandescenza
Controllo luci marcia diurna (DRL)
Lavavetro proiettori
Relè luci fendinebbia anteriori
Sirena, centralina PCM
Relè aria condizionata, relè avvisatore acustico
Proiettori (abbaglianti)
Proiettori (anabbaglianti)
AMPE-
RAGGIO
30A 30A 15A 10A 15A 20A 15A 10A 15A 15A15A
ABS.2VENT
VENTIL
INJECTEUR INIET
SONDE SENS.
SECOUIRS DISP.
LAVE PHARE LAVAFARI
BROU ARR L. RETRO ECU
ADVER CLIMAT AVV. ACU A/C
PHARE HAUT L.ABB ALTA
PHARE BAS
L.ABB BASSA
FUSIBILE
DESCRIZIONE
Page 222 of 245
6 MANUTENZIONE "FAI-DA-TE"
44
G280C02E
G200C01E-GTT
(Per motori a diesel)
AMPE-
RAGGIO
120A50A 30A 30A 30A 40A 30A 30A30A80A60A COMPONENTI PROTETTI
Alternatore
Collegamento fusibile (alzacristalli elettrici), relè luci di
posizione posteriori, connettore di alimentazione
Relè ventilatore condensatore - 1
Relè ventilatore radiatore
Alternatore, relè di controllo motore, relè pompa
carburante, centralina di controllo apparato propulsore(PCM)
Blocchetto d'avviamento, relè avviamentoControllo ABS (motore) Controllo ABS (solenoide)Relè soffiatoreRelè candelette ad incandescenzaRelè riscaldatore #1
BATT
BATT
COND RAD ECU
ANTIVOL
BLOCC AVV ABS.1
ABS.2
VENT VENTIL GLOW PLUG HEATER #1
COLLEG.
FUSIBILE
DESCRIZIONE
Page 223 of 245
6
MANUTENZIONE "FAI-DA-TE"
45
AMPE-
RAGGIO
30A 30A 15A 10A 15A 20A 15A 10A15A 15A 15A COMPONENTI PROTETTI
Relè riscaldatore #2
Relè filtro carburante
Iniettori
Centralina PCM, sonda lambda riscaldata, SMATRA,
relè riscaldatore, relè candelette ad incandescenza
Controllo luci marcia diurna (DRL)
Lavavetro proiettori
Relè luci fendinebbia anteriori
Sirena, centralina PCM
Relè aria condizionata, relè avvisatore acustico
Proiettori (abbaglianti)
Proiettori (anabbaglianti)
HEATER #2
FUEL FILTER INJECTEUR INIET
SONDE SENS.
SECOUIRS DISP.
LAVE PHARE LAVAFARI
BROU ARR L. RETRO ECU
ADVER CLIMAT AVV. ACU A/C
PHARE HAUT L.ABB ALTA
PHARE BAS
L.ABB BASSA
FUSIBILE
DESCRIZIONE
Page 224 of 245

6 MANUTENZIONE "FAI-DA-TE"
46
G200D01E-GTT Pannello interno
G280D01EAMPE-
RAGGIO
10A 10A15A10A10A 10A 10A 10A 10A 10A 10A 10A 30A20A 15A 15A 10A 15A 10A 10A COMPONENTI PROTETTI
Luci indicatori di direzione, luce retromarcia
Resistore di pre-eccitazione, quadro strumenti (spia) Controllo sistema SRS (airbag) Relè luci d'emergenza, luci d'emergenza
Controllo aria condizionata
Connettore di cor tocircuito, luci strumentazione interna, luce di posizione
posteriore (DX), lavavetro proiettori
Luce di posizione posteriore (SX), luci esterne,
Relè antifur to
Orologio digitale, specchietti esterni regolabili elettricamente e ripiegamento
degli specchietti esterni regolabili elettricamente, impianto stereo
Controllo velocità, centralina di controllo apparato propulsore (PCM), sensore
velocità veicolo, bobina di accensione Controllo ABS
Quadro strumenti (spia airbag)
Relè sbrinatore
Antenna motorizzata
Controllo chiusura centralizzata delle porte, tettuccio apribile
Luci di stop, alzacristalli elettrici, ripiegamento specchietti esterni regolabili
elettricamente
Sbrinatore del lunotto posteriore e degli specchietti esterni, controllo aria condizionata
Accendisigari, presa di alimentazione ausiliariaLuci retronebbia
Proiettori, lavavetro proiettori, riscaldamento filtro carburante
T/SIG
CLUSTER A/BAG
HAZARD
A/C SW
TAIL-RH
TAIL-LH START
AUDIO
E C UA B S
A/BAG IND
RR HTR
A M P
S/ROOF
STOP
HTD MIR C/LIGHTRR FOG
I G N
FUSIBILE
DESCRIZIONE
