OPERAZIONI DI MANUTENZIONE
11
6ZF070H1-FT
o Tamburi e ceppi freno poste-
riori/freno di stazionamento
Controllare che i tamburi e i ceppi
freno posteriori non presentino tracce di rigature, bruciature, perdite di fluido, componenti rotti ed usura eccessiva.Controllare il sistema del freno di stazionamento, compresa la leva e i cavi. Per la procedura dettagliatad'intervento in assistenza, consultare il Manuale d'Officina.
6ZF070J1-FT
o Pastiglie freno, pinze e rotori
Controllare che le pastiglie non
presentino segni di usura eccessiva,che i dischi non siano scentrati e consumati, e che le pinze nonpresentino tracce di perdite di fluido. 6ZF070L1-FT
o Viti di fissaggio delle
sospensioni
Controllare che gli attacchi dellesospensioni non siano allentati o danneggiati. Serrare eventualmente alla coppia specificata. 6ZF070M1-FT
o Scatola guida, tiranteria dello
sterzo e cuffie/giunto sferico braccio inferiore
A veicolo fermo e motore spento, controllare che lo sterzo non abbiatroppo gioco. Verificare che la tiranteria non sia piegata o danneggiata. Controllare le cuffie parapolvere e igiunti sferici, verificando l'eventuale presenza di deterioramento, crepe o danni. Sostituire le parti eventualmentedanneggiate. 6ZF070N1-FT
o Pompa, cinghia e tubi del servosterzo
Controllare che la pompa e i tubi del servosterzo non presentino perdite o tracce di danni. Le parti eventualmentedanneggiate, o che presentano perdite, debbono essere sostituite immediatamente. Verificare che lacinghia del servosterzo non presenti segni di tagli, crepe, usura eccessiva. Inoltre, essa non deve presentaretracce di olio e deve avere la giusta tensione. Sostituire o registrare se necessario.
6ZF070K1-FT
o Tubo di scarico e silenziatore
Eseguire un controllo visivo dei tubi discarico, del silenziatore e dei supporti, verificando l'eventuale presenza di crepe, deterioramento, o danni.Accendere il motore ed ascoltare attentamente se si percepiscono rumori provocati da perdite di gas di scarico.Serrare gli attacchi o sostituire eventualmente dei componenti, secondo necessità.

5OPERAZIONI DI MANUTENZIONE
12
6ZF070P1-FT
o Semiassi e cuffie Controllare i semiassi, le cuffie e le fascette, verificando l'eventuale presenza di crepe, deterioramento, o danni. Sostituire le parti eventualmentedanneggiate e, se necessario, aggiungere nuovo grasso. 6ZF070Q1-FT
o Refrigerante del sistema dicondizionamento dell'aria
Controllare che il circuito e i raccordi del sistema di condizionamento non presentino tracce di perdite o danni.Se necessario, verificare le prestazioni del sistema di condizionamento dell'aria in base a quanto specificato sulmanuale d'officina.

Vano motore ................................................................ 6-2
Controlli generali da effettuarsi ogni giorno ............... 6-5
Controllo livello olio motore ......................................... 6-6
Sostituzione olio e filtro ............................................... 6-9
Controllo e sostituzione del liquido refrigerante .......6-12
Candele ...................................................................... 6-15
Cambio del filtro dell'aria ........................................... 6-16
Controllo dell'olio del cambio manuale .....................6-18
Controllo dell'olio del cambio automatico ................. 6-19
Controllo dei freni ...................................................... 6-21
Controllo del liquido frizione ...................................... 6-22
Aria condizionata ....................................................... 6-23
Cambio del filtro aria (Per evaporatore e soffiatore) 6-24
Controllo cinghie trasmissione .................................. 6-26
Controllo dei fusibili principali .................................... 6-27
Controllo della batteria .............................................. 6-28
Controllo della ventole di raffreddamento ................. 6-29
Rimozione dell'acqua presente nel filtro del carburante
(Motore diesel) ........................................................... 6-31
Regolazione del fascio di luce dei proiettori ............ 6-32
Sostituzione delle lampadine .................................... 6-33
N. Watt delle lampadine ............................................ 6-41
Descrizione del pannello fusibili ................................ 6-42
MANUTENZIONE "FAI-DA-TE"
6
6

6 MANUTENZIONE "FAI-DA-TE"
2

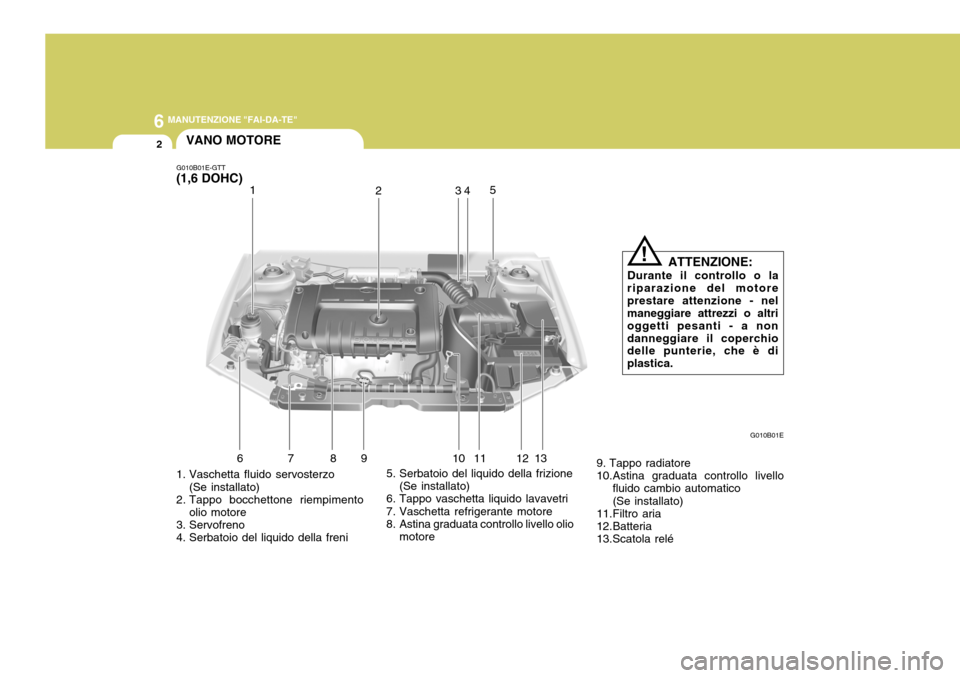

1. Vaschetta fluido servosterzo
(Se installato)
2. Tappo bocchettone riempimento
olio motore
3. Servofreno
4. Serbatoio del liquido della freni 5. Serbatoio del liquido della frizione
(Se installato)
6. Tappo vaschetta liquido lavavetri
7. Vaschetta refrigerante motore
8. Astina graduata controllo livello olio motore 9. Tappo radiatore
10.Astina graduata controllo livello
fluido cambio automatico (Se installato)
11.Filtro aria
12.Batteria
13.Scatola relé
G010B01E-GTT (1,6 DOHC)
ATTENZIONE:
Durante il controllo o la
riparazione del motore prestare attenzione - nel maneggiare attrezzi o altri oggetti pesanti - a nondanneggiare il coperchio delle punterie, che è di plastica.
!
VANO MOTORE
6
7
8 9 10 11 12 13 G010B01E
1
2345

6
MANUTENZIONE "FAI-DA-TE"
3

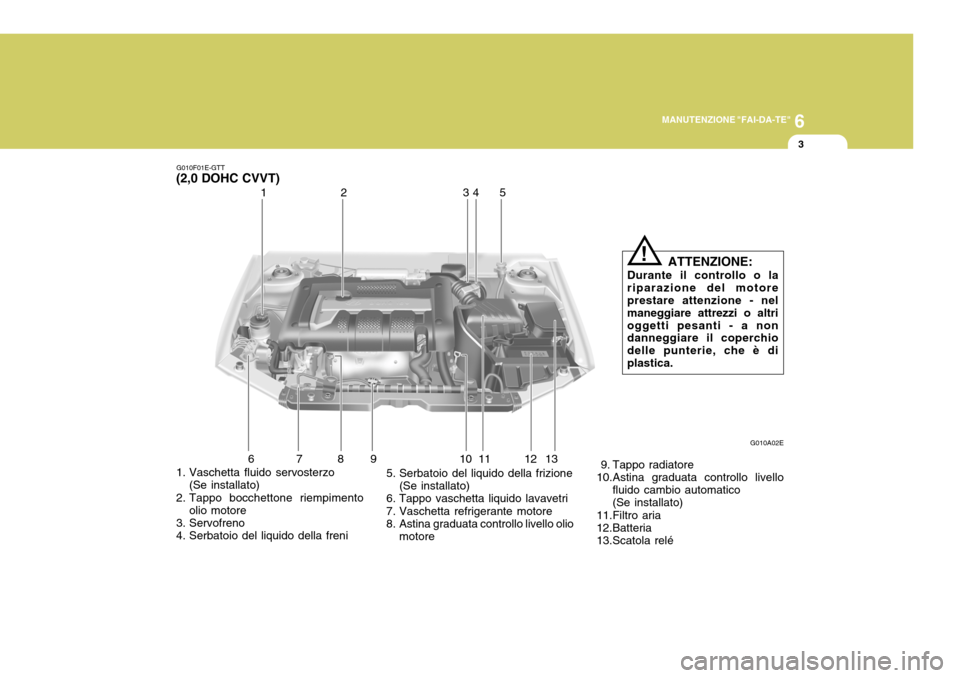

1. Vaschetta fluido servosterzo (Se installato)
2. Tappo bocchettone riempimento olio motore
3. Servofreno
4. Serbatoio del liquido della freni 5. Serbatoio del liquido della frizione
(Se installato)
6. Tappo vaschetta liquido lavavetri
7. Vaschetta refrigerante motore
8. Astina graduata controllo livello olio motore 9. Tappo radiatore
10.Astina graduata controllo livello
fluido cambio automatico(Se installato)
11.Filtro aria
12.Batteria
13.Scatola relé
G010F01E-GTT
(2,0 DOHC CVVT)
ATTENZIONE:
Durante il controllo o la riparazione del motore prestare attenzione - nel maneggiare attrezzi o altrioggetti pesanti - a non danneggiare il coperchio delle punterie, che è di plastica.
!
6 7 8 9 10 11 12 13 12 3
45
G010A02E

6 MANUTENZIONE "FAI-DA-TE"
4

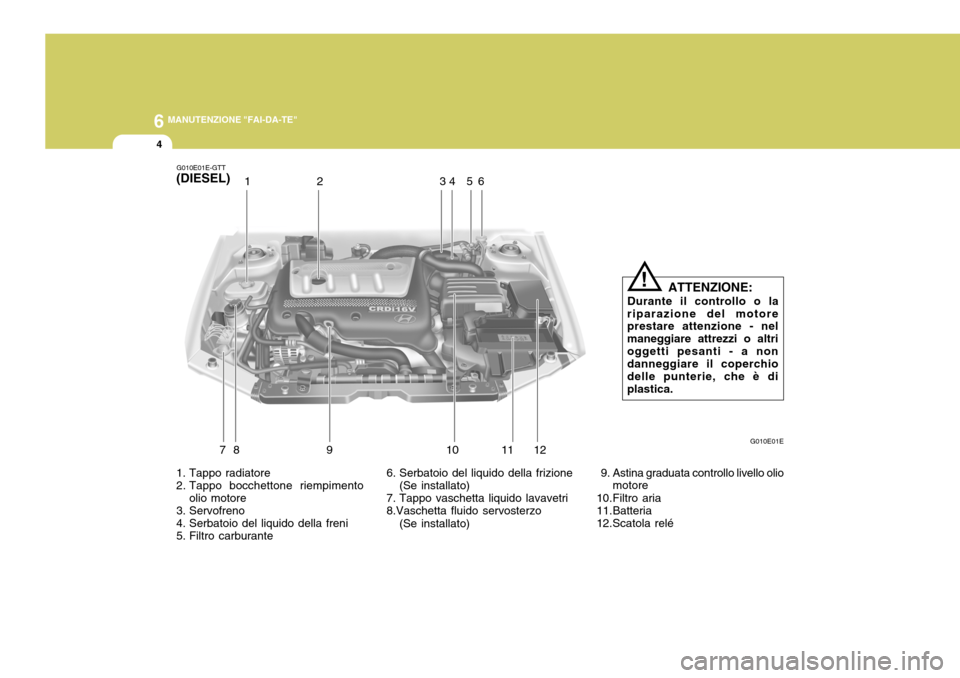

1. Tappo radiatore
2. Tappo bocchettone riempimentoolio motore
3. Servofreno
4. Serbatoio del liquido della freni
5. Filtro carburante 6. Serbatoio del liquido della frizione
(Se installato)
7. Tappo vaschetta liquido lavavetri8.Vaschetta fluido servosterzo (Se installato) 9. Astina graduata controllo livello olio
motore
10.Filtro aria
11.Batteria
12.Scatola relé
G010E01E-GTT
(DIESEL)
7 9 10 11 81 2G010E01E
1
23
456
ATTENZIONE:
Durante il controllo o la
riparazione del motore prestare attenzione - nel maneggiare attrezzi o altrioggetti pesanti - a non danneggiare il coperchio delle punterie, che è diplastica.
!

6
MANUTENZIONE "FAI-DA-TE"
5CONTROLLI GENERALI DA EFFETTUARSI OGNI GIORNO
SG020A1-FT
Vano motore
Controllare regolarmente le seguenti voci:
o Livello e condizione dell'olio motore
o Livello e condizione del fluido del cambio
o Livello del liquido freni nella
vaschetta
o Livello del refrigerante del motore
o Livello del liquido del lava vetri
o Condizione della cinghia di
comando degli accessori
o Condizione del tubo del refrigerante
o Condizione del filtro dell'aria
o Condizione del sistema di scarico
o Perdite di fluido (sopra o sotto i componenti)
o Livello e condizione del fluido del
servosterzo SG020C1-FT Interno del veicolo Controllare le voci che seguono ogni volta che ci si appresta a guidare il veicolo:
o Funzionamento delle luci
o Funzionamento del tergicristallo
o Funzionamento dell'avvisatore
acustico
o Funzionamento dello sbrinatore, del
riscaldamento (e del sistema ariacondizionata, se previsto)
o Funzionamento e condizioni dello
sterzo
o Condizioni e funzionamento degli
specchietti
o Funzionamento della spia degli indicatori di direzione
o Funzionamento del pedale dell'acceleratore
o Funzionamento dei freni, incluso il freno di stazionamento
o Funzionamento del cambio manuale, incluso il funzionamento della frizione
o Funzionamento del cambio automatico, incluso ilfunzionamento del meccanismo "PARK"
SG020B1-FT
Esterno del veicolo
Controllare mensilmente le seguenti
voci:
o Aspetto e condizioni complessive
o Condizioni delle gomme e serraggio
dei bulloni ruota
o Condizioni del sistema di scarico
o Condizioni e funzionamento delle luci
o Condizioni del cristallo del parabrezza
o Condizioni delle spazzole del tergicristallo
o Condizioni e corrosione della
verniciatura
o Perdite di fluido
o Condizioni della chiusura delle porte e del cofano
o Pressione e condizioni dei pneumatici (inclusa la gomma di scorta)

6 MANUTENZIONE "FAI-DA-TE"
6CONTROLLO LIVELLO OLIO MOTORE
G030A02O-GTT
Tipo di olio raccomandatoPer motori a benzina
o Condizioni e funzionamento del
comando del sedile
o Condizioni e funzionamento delle cinture di sicurezza
o Funzionamento della visiera parasole
Se si dovesse rilevare che qualcosa non funziona correttamente, o sembranon funzionare correttamente, effettuare un'ispezione accurata e, se necessario, rivolgersi alconcessionario Hyundai per ricevere assistenza. L'olio è un componente fondamentale per le prestazioni e la manutenzione del motore. Si suggerisce di controllare il livello dell'olio almeno una volta alla settimana per l'uso normale, piùsovente in condizioni gravose di utilizzo. La qualità dell'Olio Motore dovrà corrispondere alle seguenti specifiche. API SJ, SL o SUPERIORE, ILSAC GF-3 o SUPERIOREG030B01JM

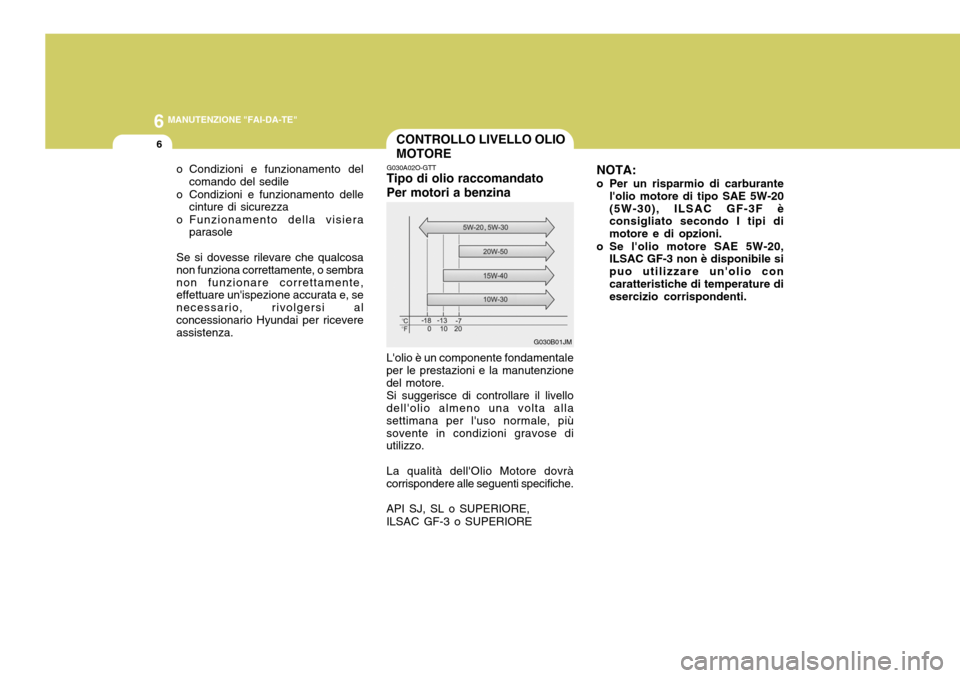

NOTA:
o Per un risparmio di carburante l'olio motore di tipo SAE 5W-20 (5W-30), ILSAC GF-3F è consigliato secondo I tipi di motore e di opzioni.
o Se l'olio motore SAE 5W-20, ILSAC GF-3 non è disponibile sipuo utilizzare un'olio concaratteristiche di temperature di esercizio corrispondenti.
