2005 BMW MOTORRAD K 1200 LT Instruktionsbok (in Swedish)

22
47
Säkerhetskontroll
d Varning:
Styrarmaturen får inte vridas
för mycket. Då kan luft kom-
ma in i bromssystemet!

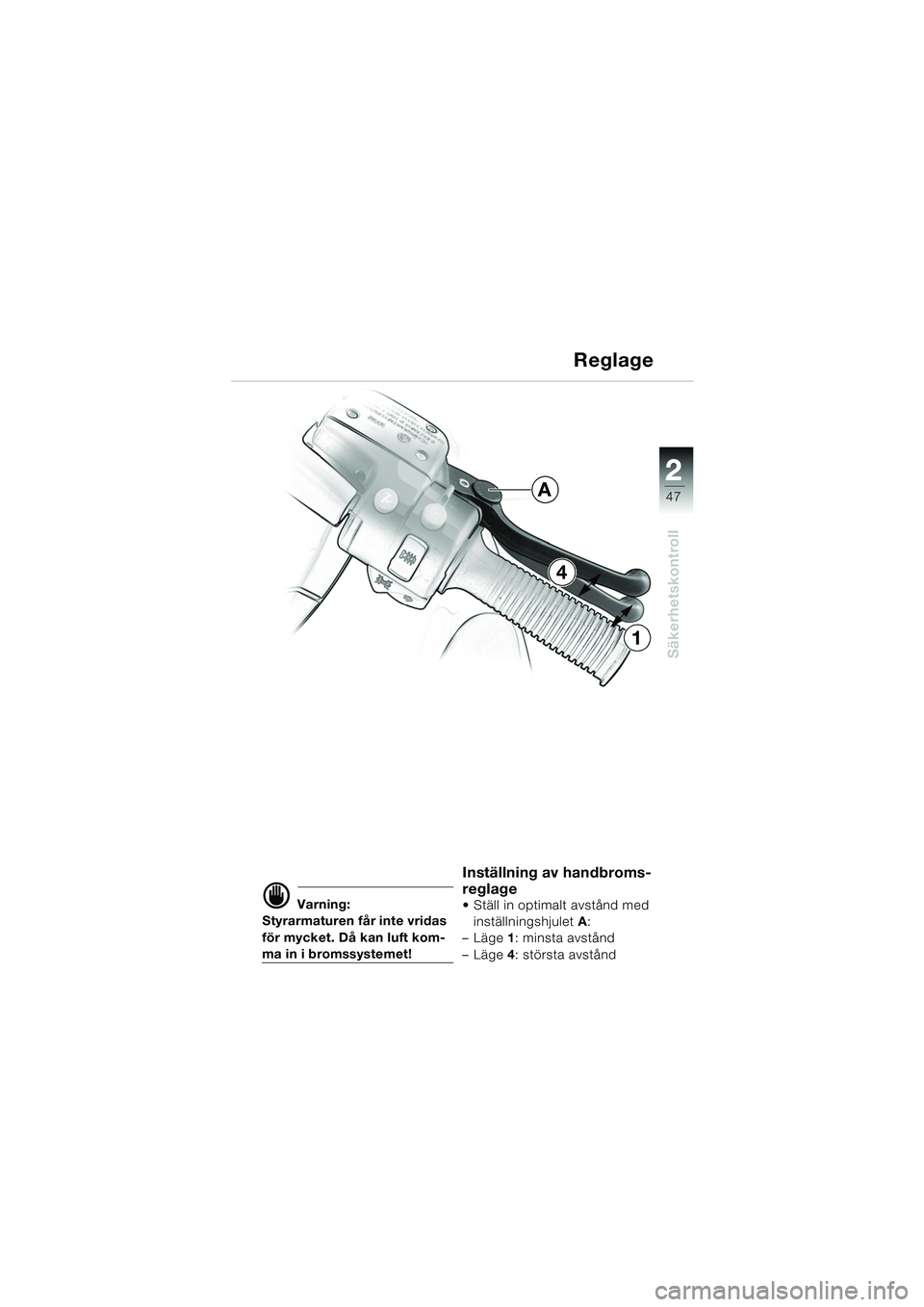

Inställning av handbroms-
reglage
 Ställ in optimalt avstånd med
inställningshjulet A:
–Läge 1: minsta avstånd
–Läge 4: största avstånd
Reglage
4
1
A
10LTbks6.book Seite 47 Freitag, 1. Juli 2005 9:30 09

48
Säkerhetskontroll
2

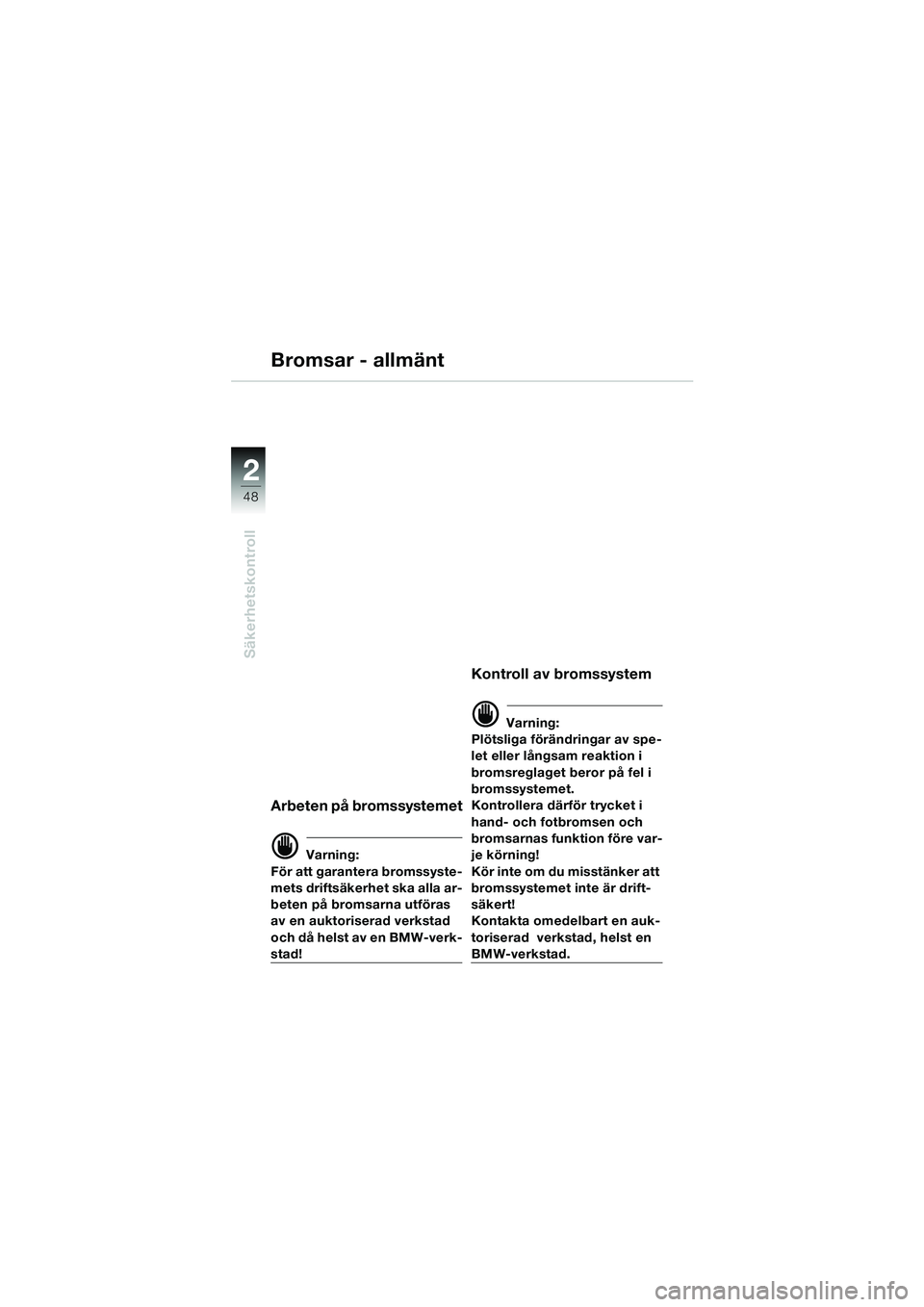

Bromsar - allmänt
Arbeten på bromssystemet
d Varning:
För att garantera bromssyste-
mets driftsäkerhet ska alla ar-
beten på bromsarna utföras
av en auktoriserad verkstad
o ch d å h el st a v e n B M W -ve r k -
stad!
Kontroll av bromssystem
d Varning:
Plötsliga förändringar av spe-
let eller långsam reaktion i
bromsreglaget beror på fel i
bromssystemet.
Kontrollera därför trycket i
hand- och fotbromsen och
bromsarnas funktion före var-
je körning!
Kör inte om du misstänker att
bromssystemet inte är drift-
säkert!
Kontakta omedelbart en auk-
toriserad verkstad, helst en
BMW-verkstad.
10LTbks6.book Seite 48 Freitag, 1. Juli 2005 9:30 09

22
49
Säkerhetskontroll

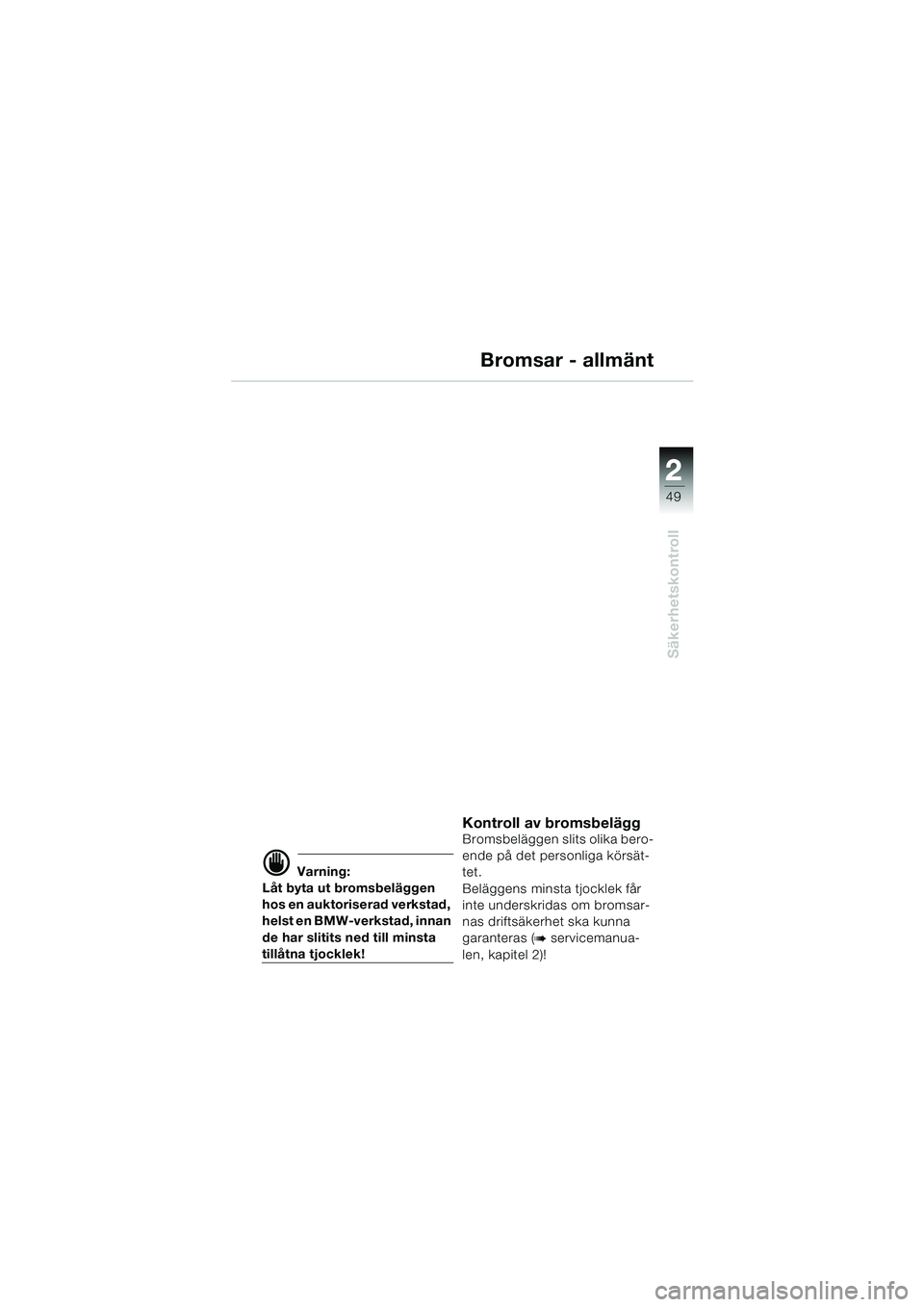

Bromsar - allmänt
d Varning:
Låt byta ut bromsbeläggen
hos en auktoriserad verkstad,
helst en BMW-verkstad, innan
de har slitits ned till minsta
tillåtna tjocklek!
Kontroll av bromsbeläggBromsbeläggen slits olika bero-
ende på det personliga körsät-
tet.
Beläggens minsta tjocklek får
inte underskridas om bromsar-
nas driftsäkerhet ska kunna
garanteras (
b servicemanua-
len, kapitel 2)!
10LTbks6.book Seite 49 Freitag, 1. Juli 2005 9:30 09

50
Säkerhetskontroll
2

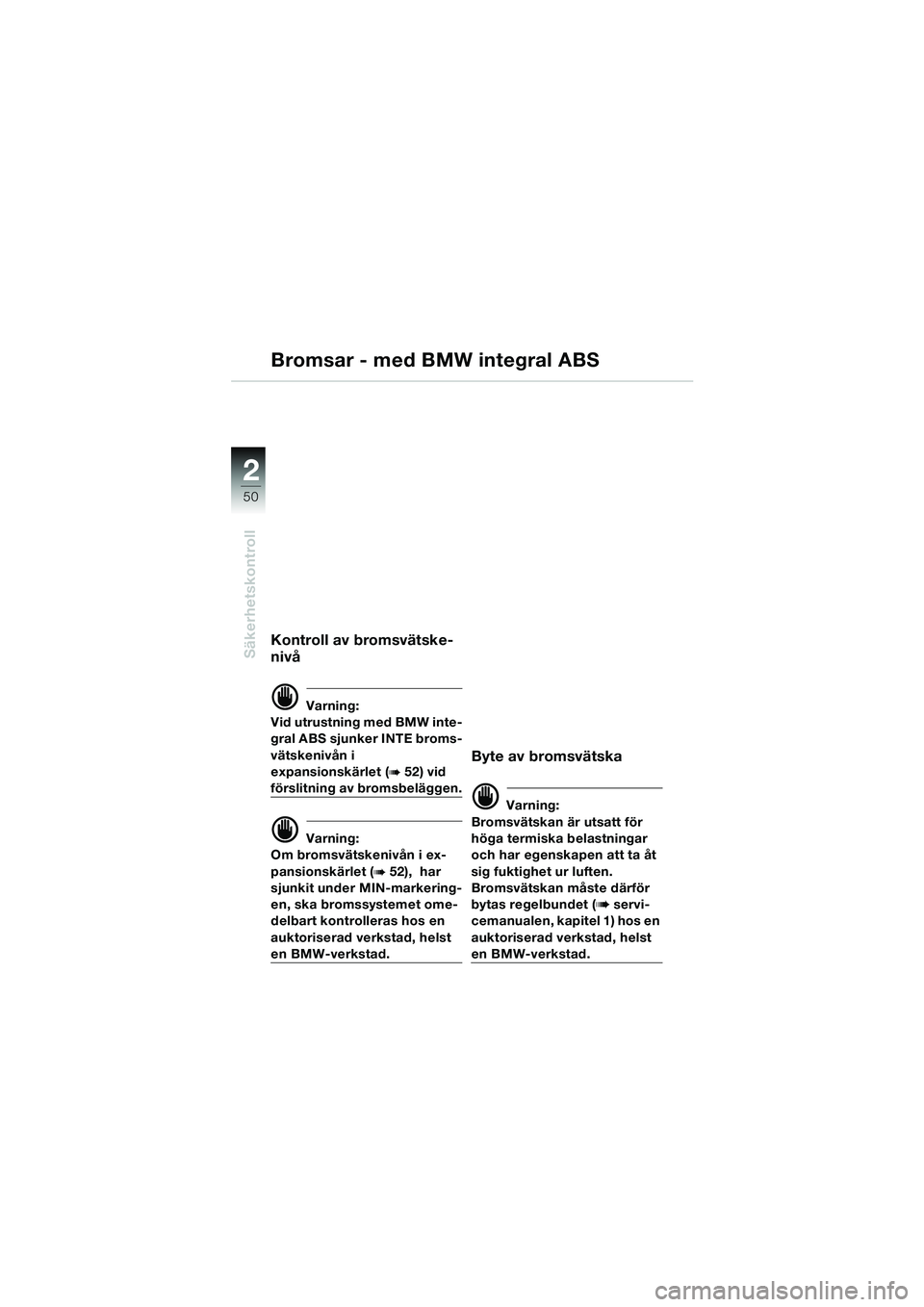

Kontroll av bromsvätske-
nivå
d Varning:
Vid utrustning med BMW inte-
gral ABS sjunker INTE broms-
vätskenivån i
expansionskärlet (
b52) vid
förslitning av bromsbeläggen.
d Varning:
Om bromsvätskenivån i ex-
pansionskärlet (
b52), har
sjunkit under MIN-markering-
en, ska bromssystemet ome-
delbart kontrolleras hos en
auktoriserad verkstad, helst
en BMW-verkstad.
Byte av bromsvätska
d Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (
b servi-
cemanualen, kapitel 1) hos en
auktoriserad verkstad, helst
en BMW-verkstad.
Bromsar - med BMW integral ABS
10LTbks6.book Seite 50 Freitag, 1. Juli 2005 9:30 09

22
51
Säkerhetskontroll

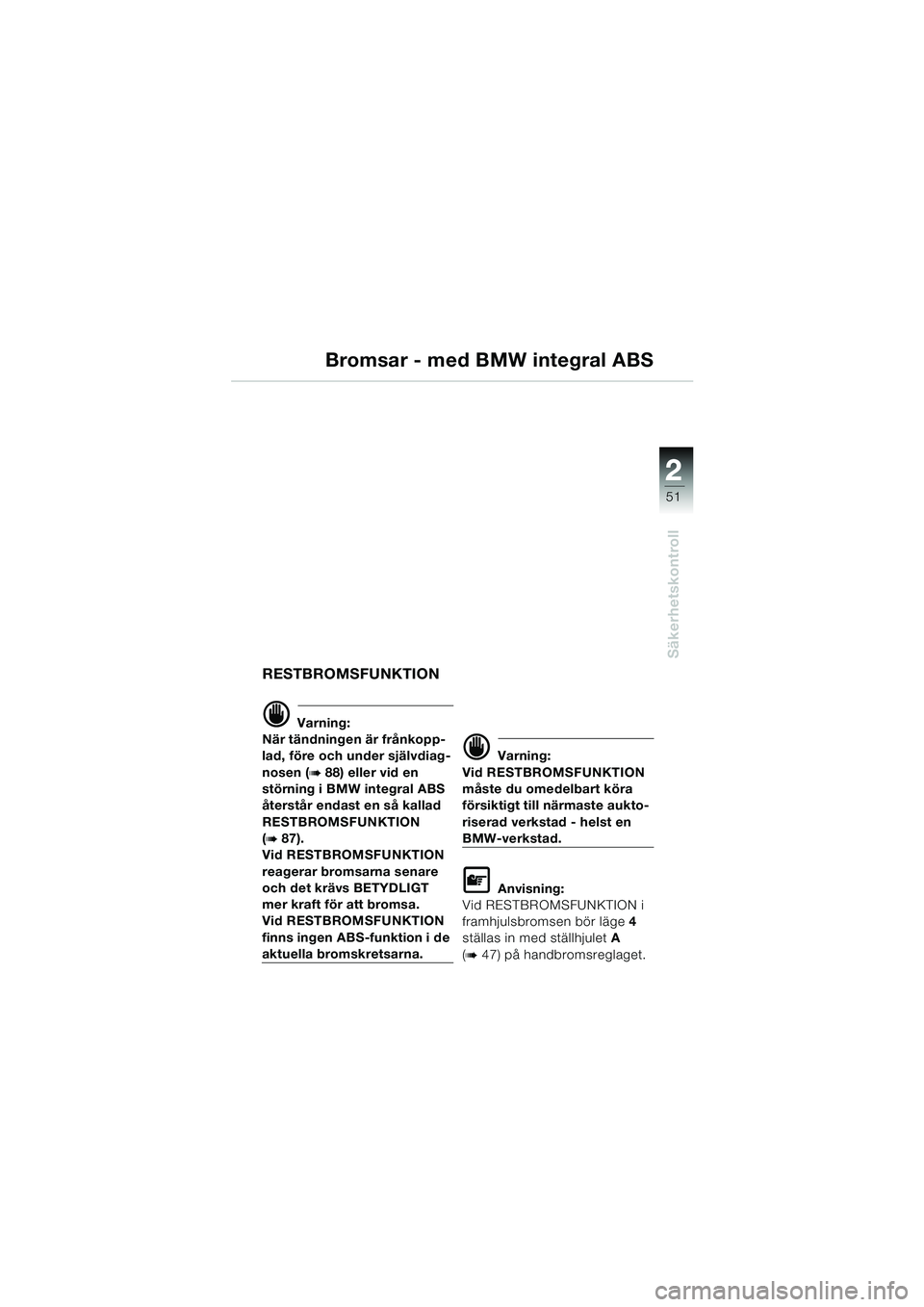

Bromsar - med BMW integral ABS
RESTBROMSFUNKTION
d Varning:
När tändningen är frånkopp-
lad, före och under självdiag-
nosen (
b88) eller vid en
störning i BMW integral ABS
återstår endast en så kallad
RESTBROMSFUNKTION
(
b87).
Vid RESTBROMSFUNKTION
reagerar bromsarna senare
och det krävs BETYDLIGT
mer kraft för att bromsa.
Vid RESTBROMSFUNKTION
finns ingen ABS-funktion i de
aktuella bromskretsarna.
d Varning:
Vid RESTBROMSFUNKTION
måste du omedelbart köra
försiktigt till närmaste aukto-
riserad verkstad - helst en
BMW-verkstad.
L Anvisning:
Vid RESTBROMSFUNKTION i
framhjulsbromsen bör läge 4
ställas in med ställhjulet A
(
b47) på handbromsreglaget.
10LTbks6.book Seite 51 Freitag, 1. Juli 2005 9:30 09

52
Säkerhetskontroll
2

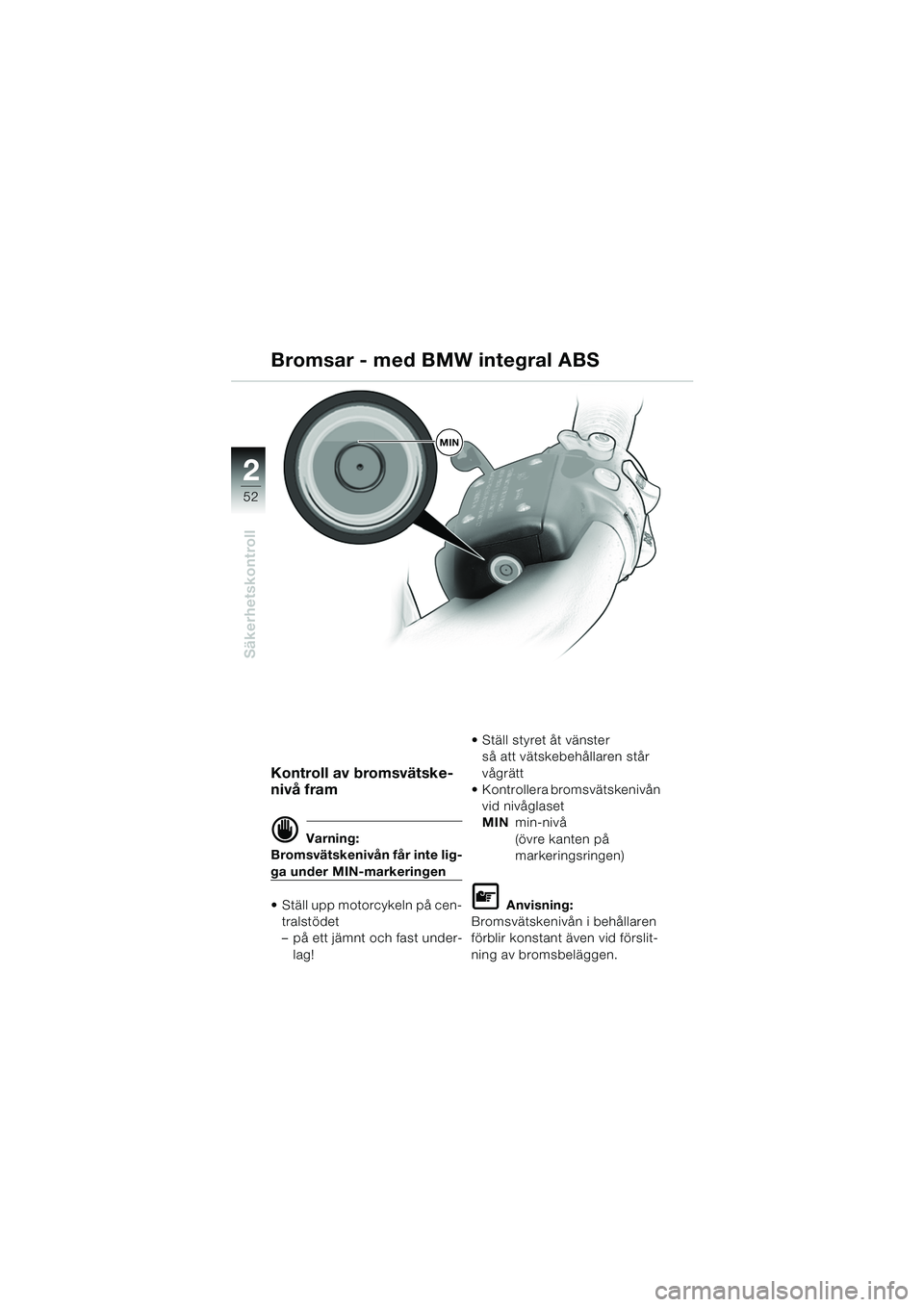

Kontroll av bromsvätske-
nivå fram
d Varning:
Bromsvätskenivån får inte lig-
ga under MIN-markeringen
 Ställ upp motorcykeln på cen- tralstödet
– på ett jämnt och fast under- lag!  Ställ styret åt vänster
så att vätskebehållaren står
vågrätt
 Kontrollera bromsvätskenivån
vid nivåglaset
MIN min-nivå
(övre kanten på
markeringsringen)
L Anvisning:
Bromsvätskenivån i behållaren
förblir konstant även vid förslit-
ning av bromsbeläggen.
Bromsar - med BMW integral ABS
MIN
10LTbks6.book Seite 52 Freitag, 1. Juli 2005 9:30 09

22
53
Säkerhetskontroll

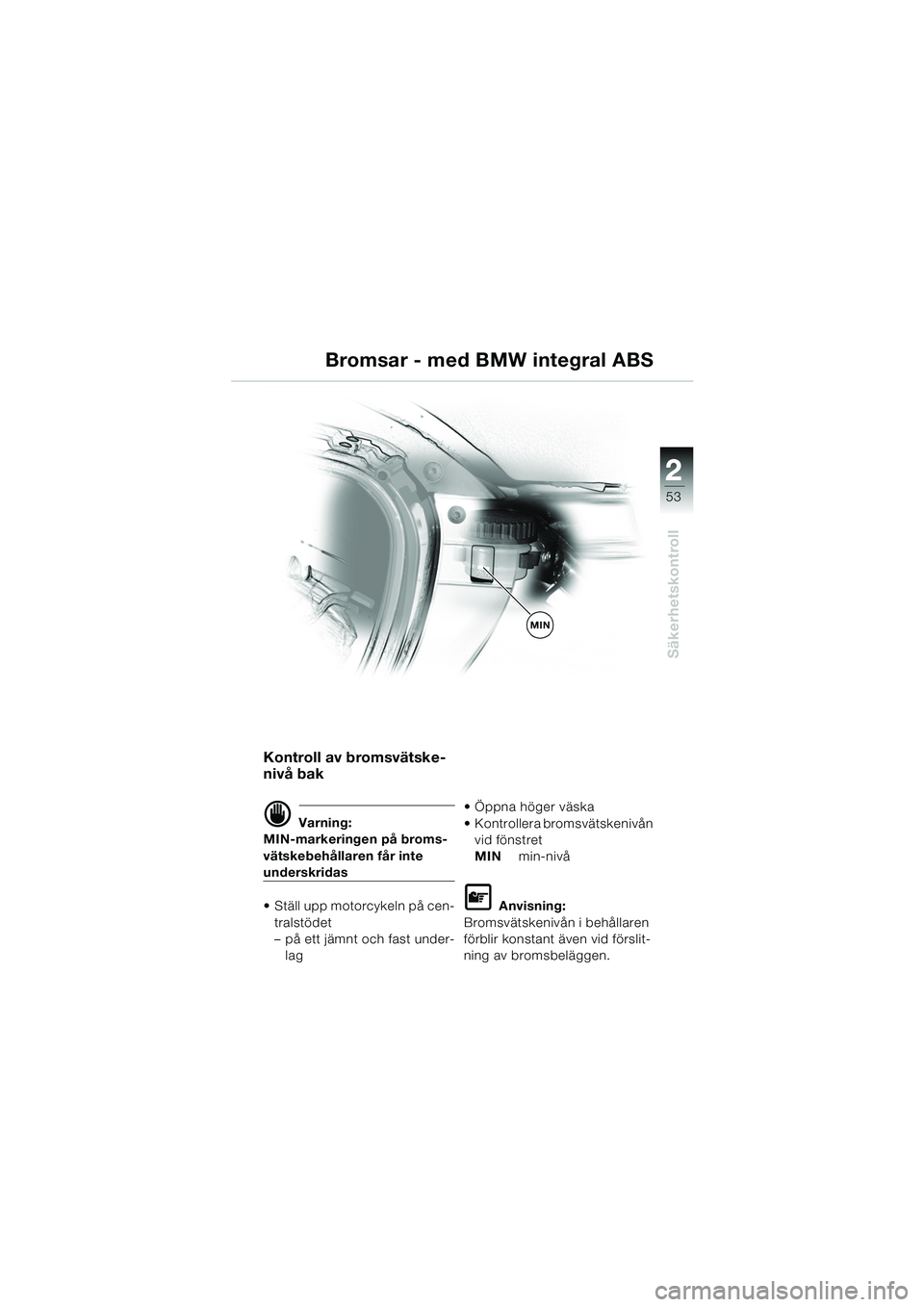

Kontroll av bromsvätske-
nivå bak
d Varning:
MIN-markeringen på broms-
vätskebehållaren får inte
underskridas
 Ställ upp motorcykeln på cen-
tralstödet
– på ett jämnt och fast under-lag  Öppna höger väska
 Kontrollera bromsvätskenivån
vid fönstret
MIN min-nivå
L Anvisning:
Bromsvätskenivån i behållaren
förblir konstant även vid förslit-
ning av bromsbeläggen.
Bromsar - med BMW integral ABS
MIN
10LTbks6.book Seite 53 Freitag, 1. Juli 2005 9:30 09

54
Säkerhetskontroll
2

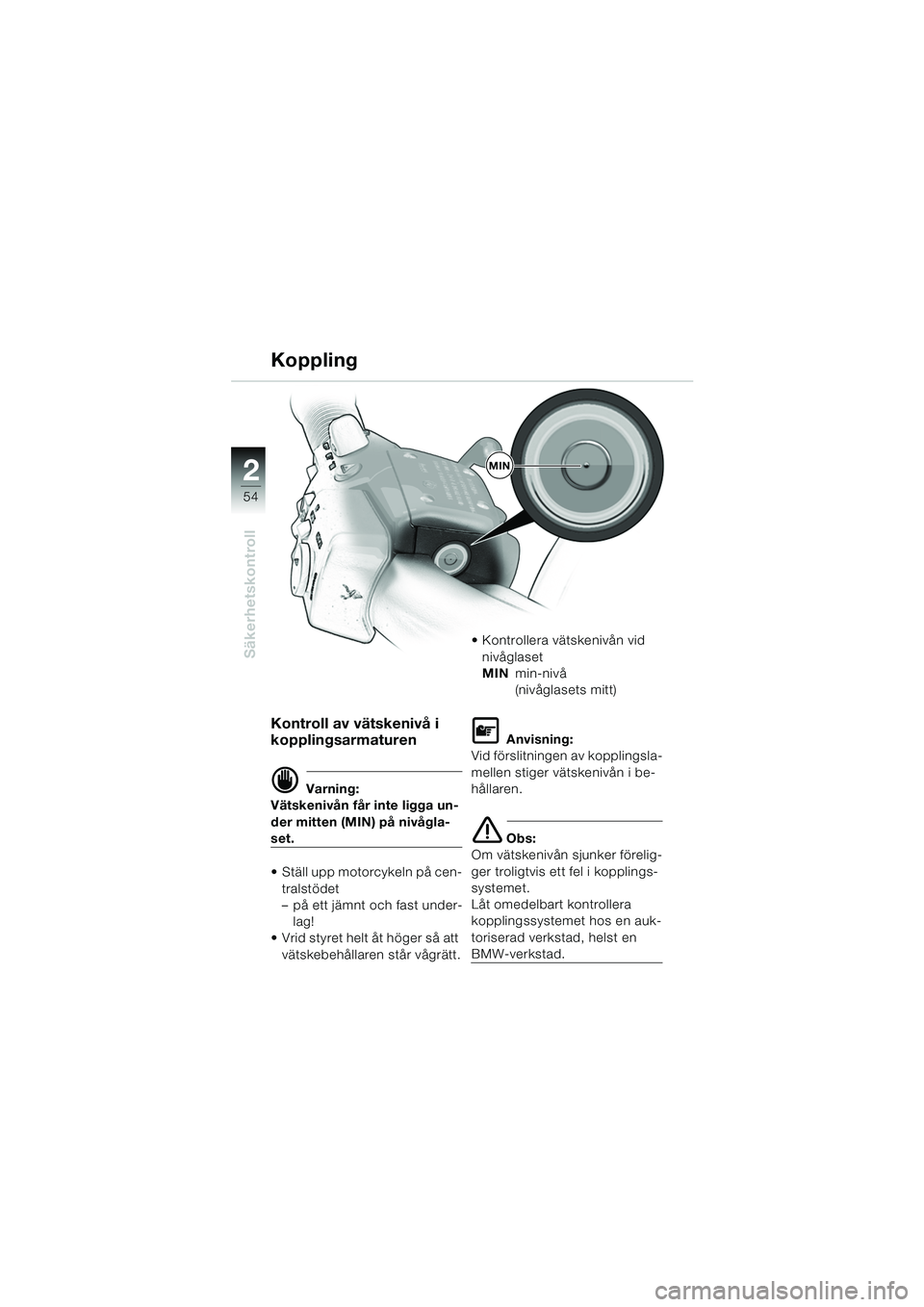

Koppling
Kontroll av vätskenivå i
kopplingsarmaturen
d Varning:
Vätskenivån får inte ligga un-
der mitten (MIN) på nivågla-
set.
 Ställ upp motorcykeln på cen-
tralstödet
– på ett jämnt och fast under- lag!
 Vrid styret helt åt höger så att
vätskebehållaren står vågrätt.  Kontrollera vätskenivån vid
nivåglaset
MIN min-nivå
(nivåglasets mitt)
L Anvisning:
Vid förslitningen av kopplingsla-
mellen stiger vätskenivån i be-
hållaren.
e Obs:
Om vätskenivån sjunker förelig-
ger troligtvis ett fel i kopplings-
systemet.
Låt omedelbart kontrollera
kopplingssystemet hos en auk-
toriserad verkstad, helst en
BMW-verkstad.
MIN
10LTbks6.book Seite 54 Freitag, 1. Juli 2005 9:30 09
