2005 BMW MOTORRAD K 1200 LT Instruktionsbok (in Swedish)

15
Översikt och handhavande
1

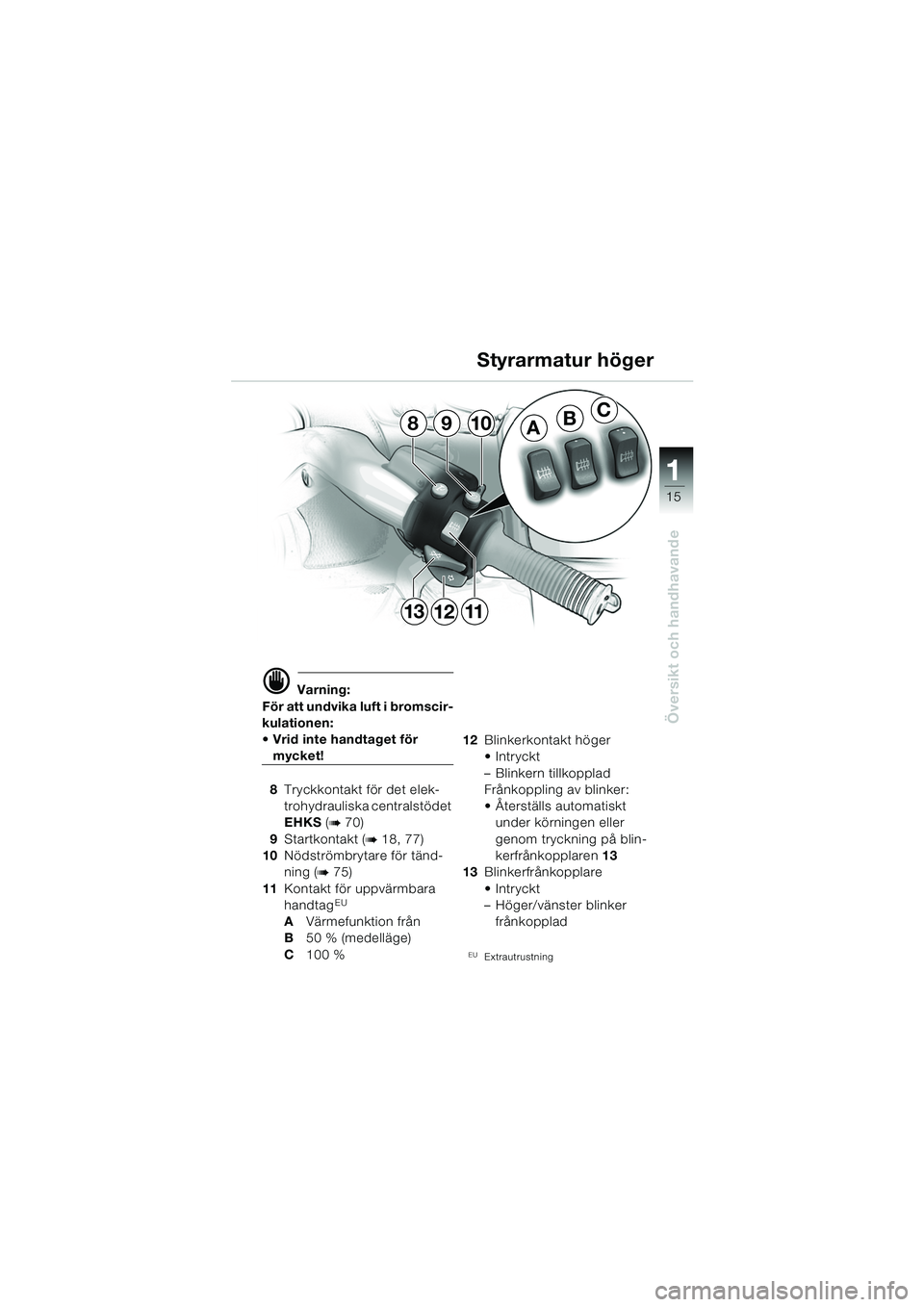

d Varning:
För att undvika luft i bromscir-
kulationen:
 Vrid inte handtaget för
mycket!
8 Tryckkontakt för det elek-
trohydrauliska centralstödet
EHKS (
b70)
9 Startkontakt (
b18, 77)
10 Nödströmbrytare för tänd-
ning (
b75)
11 Kontakt för uppvärmbara
handtag
EU
A Värmefunktion från
B 50 % (medelläge)
C 100 % 12
Blinkerkontakt höger
Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
 Återställs automatiskt
under körningen eller
genom tryckning på blin-
kerfrånkopplaren 13
13 Blinkerfrånkopplare
Intryckt
– Höger/vänster blinker
frånkopplad
EUExtrautrustning
Styrarmatur höger
ABC9810
121113
10LTbks6.book Seite 15 Freitag, 1. Juli 2005 9:30 09

16
Översikt och handhavande
1

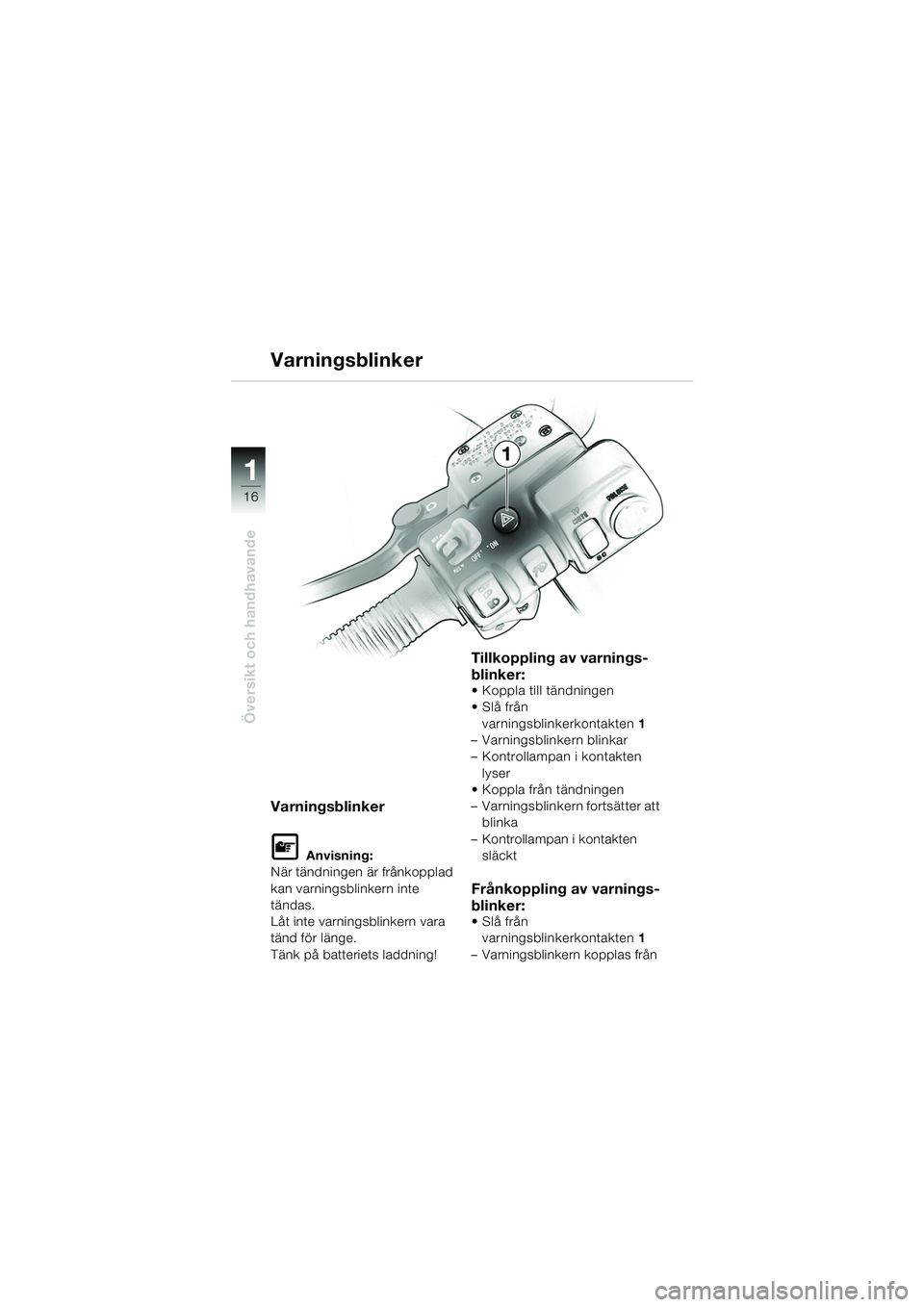

Varningsblinker
Varningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte
tändas.
Låt inte varningsblinkern vara
tänd för länge.
Tänk på batteriets laddning!
Tillkoppling av varnings-
blinker:
 Koppla till tändningen
Slå från
varningsblinkerkontakten 1
– Varningsblinkern blinkar
– Kontrollampan i kontakten
lyser
 Koppla från tändningen
– Varningsblinkern fortsätter att blinka
– Kontrollampan i kontakten släckt
Frånkoppling av varnings-
blinker:
Slå från varningsblinkerkontakten 1
– Varningsblinkern kopplas från
1
10LTbks6.book Seite 16 Freitag, 1. Juli 2005 9:30 09

17
Översikt och handhavande
1
A
B
1

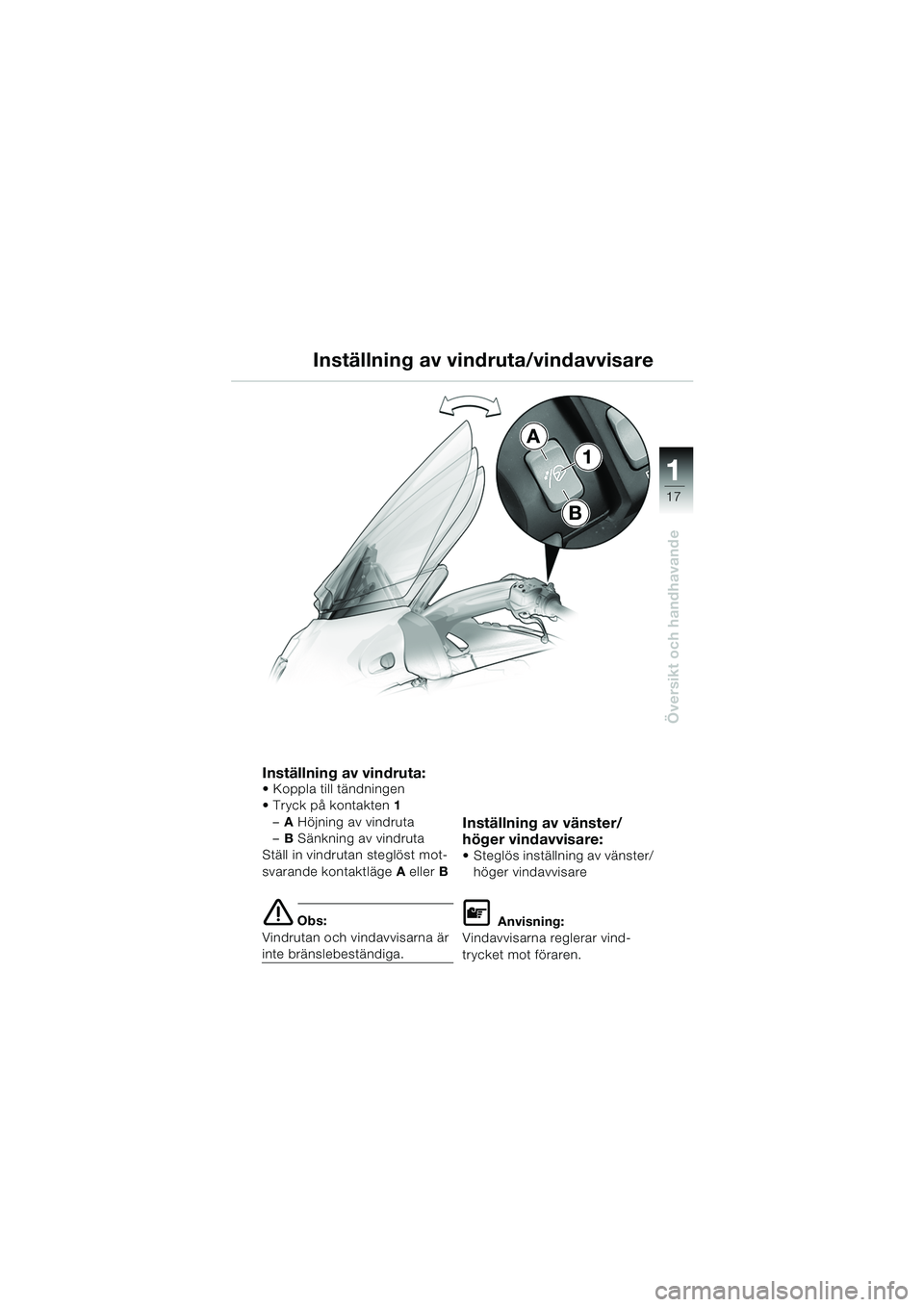

Inställning av vindruta/vindavvisare
Inställning av vindruta: Koppla till tändningen
Tryck på kontakten
1
– A Höjning av vindruta
– B Sänkning av vindruta
Ställ in vindrutan steglöst mot-
svarande kontaktläge A eller B
e Obs:
Vindrutan och vindavvisarna är
inte bränslebeständiga.
Inställning av vänster/
höger vindavvisare:
 Steglös inställning av vänster/ höger vindavvisare
L Anvisning:
Vindavvisarna reglerar vind-
trycket mot föraren.
10LTbks6.book Seite 17 Freitag, 1. Juli 2005 9:30 09

18
Översikt och handhavande
1

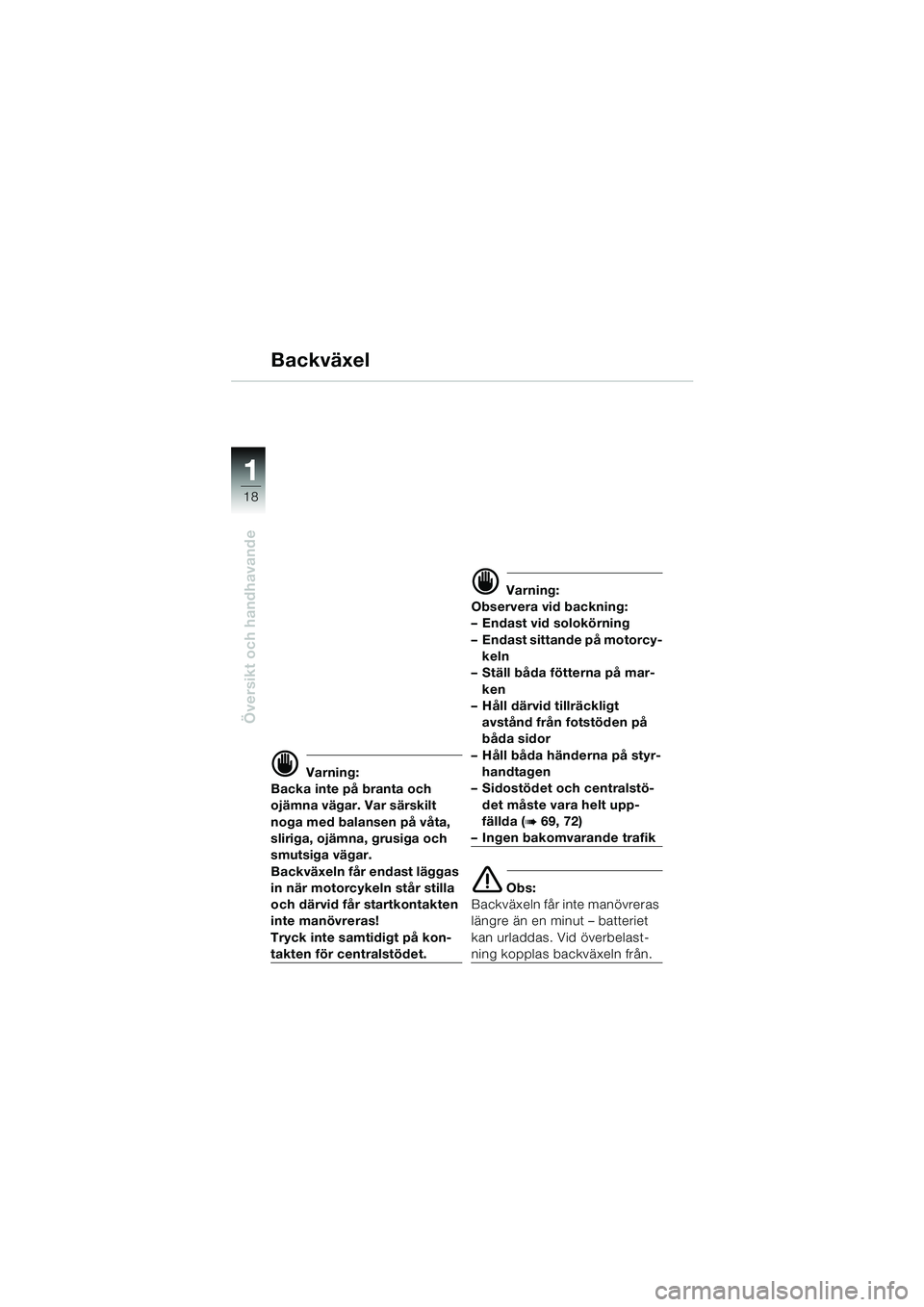

Backväxel
d Varning:
Backa inte på branta och
ojämna vägar. Var särskilt
noga med balansen på våta,
sliriga, ojämna, grusiga och
smutsiga vägar.
Backväxeln får endast läggas
in när motorcykeln står stilla
och därvid får startkontakten
inte manövreras!
Tryck inte samtidigt på kon-
takten för centralstödet.
d Varning:
Observera vid backning:
–Endast vid solokörning
– Endast sittande på motorcy- keln
– Ställ båda fötterna på mar- ken
– Håll därvid tillräckligt
avstånd från fotstöden på
båda sidor
– Håll båda händerna på styr- handtagen
– Sidostödet och centralstö-
det måste vara helt upp-
fällda (
b69, 72)
– Ingen bakomvarande trafik
e Obs:
Backväxeln får inte manövreras
längre än en minut – batteriet
kan urladdas. Vid överbelast-
ning kopplas backväxeln från.
10LTbks6.book Seite 18 Freitag, 1. Juli 2005 9:30 09

19
Översikt och handhavande
1

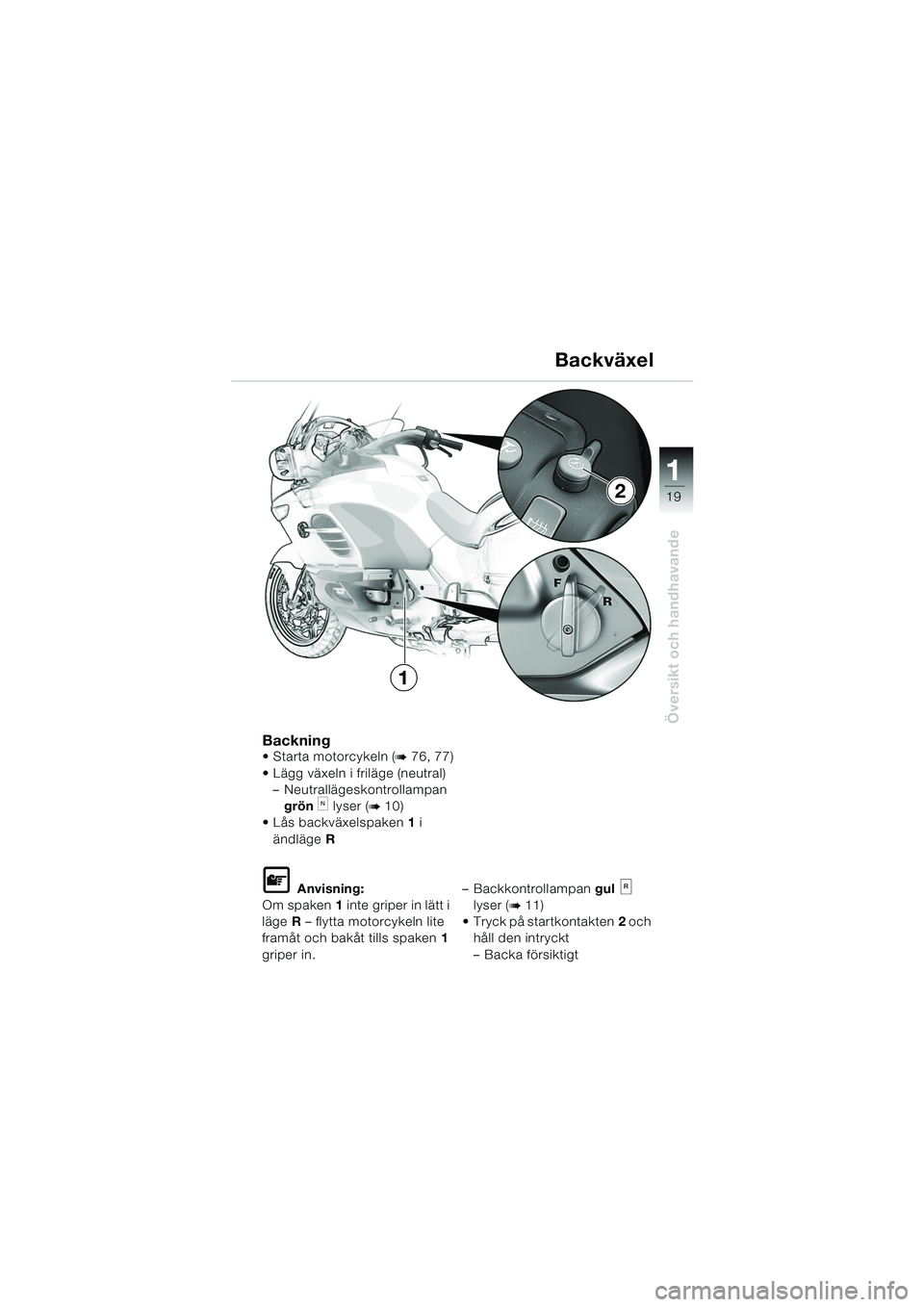

Backning Starta motorcykeln (b76, 77)
 Lägg växeln i friläge (neutral) – Neutrallägeskontrollampan
grön
k lyser (b10)
 Lås backväxelspaken 1 i
ändläge R
L Anvisning:
Om spaken 1 inte griper in lätt i
läge R – flytta motorcykeln lite
framåt och bakåt tills spaken 1
griper in. – Backkontrollampan
gul
lyser (
b11)
Tryck på startkontakten 2 och
håll den intryckt
– Backa försiktigt
Backväxel
2
1
10LTbks6.book Seite 19 Freitag, 1. Juli 2005 9:30 09

20
Översikt och handhavande
1
2
1
Stanna Släpp startkontakten2
– Motorcykeln stannar
 Använd vid behov bromsen
Normal körning Lås backväxelspaken 1 i
ändläge F
– Backkontrollampan gul
slocknar (
b11)
Backväxel
10LTbks6.book Seite 20 Freitag, 1. Juli 2005 9:30 09

21
Översikt och handhavande
1

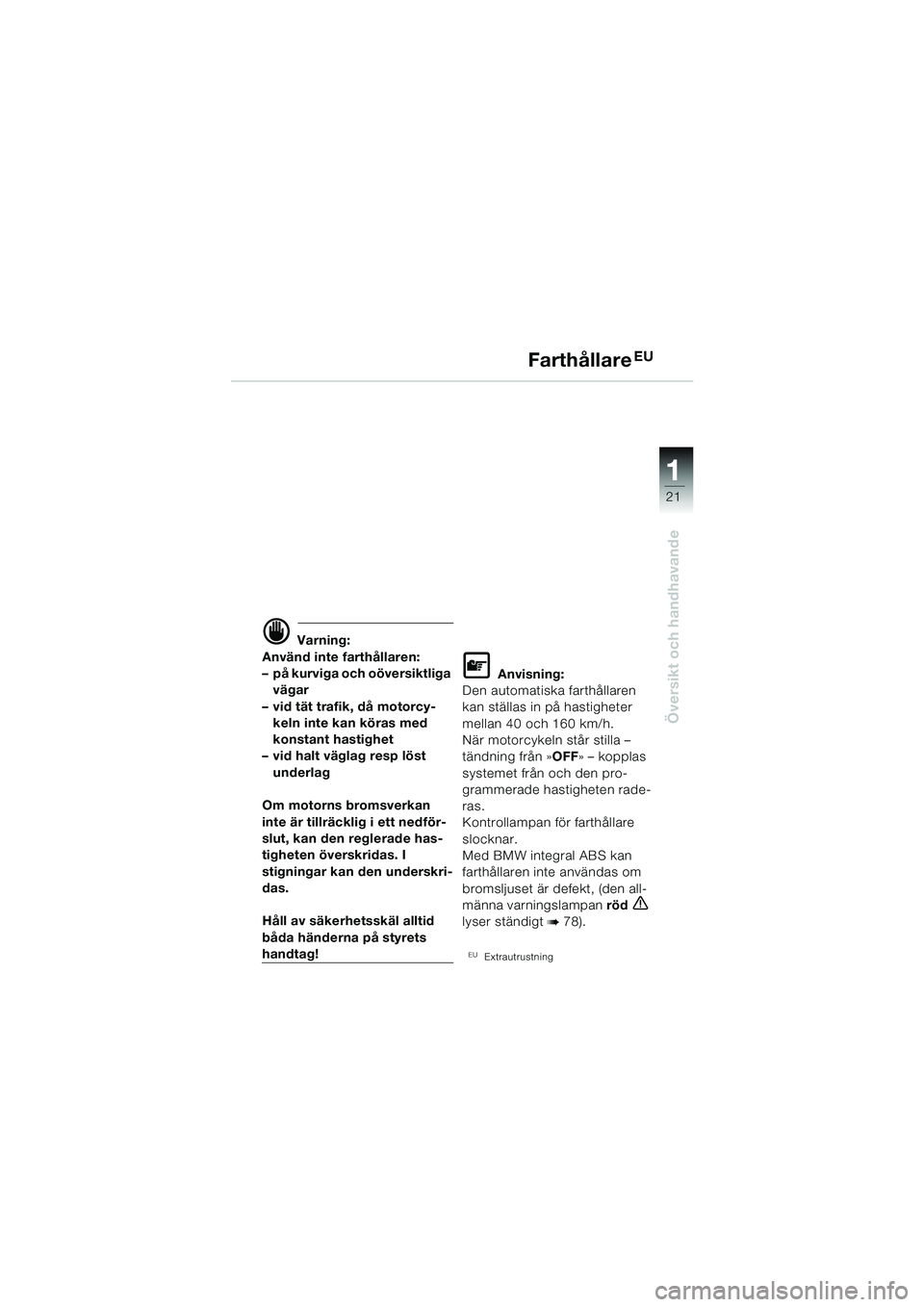

FarthållareEU
d Varning:
Använd inte farthållaren:
– på kurviga och oöversiktliga vägar
– vid tät trafik, då motorcy- keln inte kan köras med
konstant hastighet
– vid halt väglag resp löst
underlag
Om motorns bromsverkan
inte är tillräcklig i ett nedför-
slut, kan den reglerade has-
tigheten överskridas. I
stigningar kan den underskri-
das.
Håll av säkerhetsskäl alltid
båda händerna på styrets
handtag!
L Anvisning:
Den automatiska farthållaren
kan ställas in på hastigheter
mellan 40 och 160 km/h.
När motorcykeln står stilla –
tändning från » OFF» – kopplas
systemet från och den pro-
grammerade hastigheten rade-
ras.
Kontrollampan för farthållare
slocknar.
Med BMW integral ABS kan
farthållaren inte användas om
bromsljuset är defekt, (den all-
männa varningslampan röd
e
lyser ständigt b 78).
EUExtrautrustning
10LTbks6.book Seite 21 Freitag, 1. Juli 2005 9:30 09

22
Översikt och handhavande
1

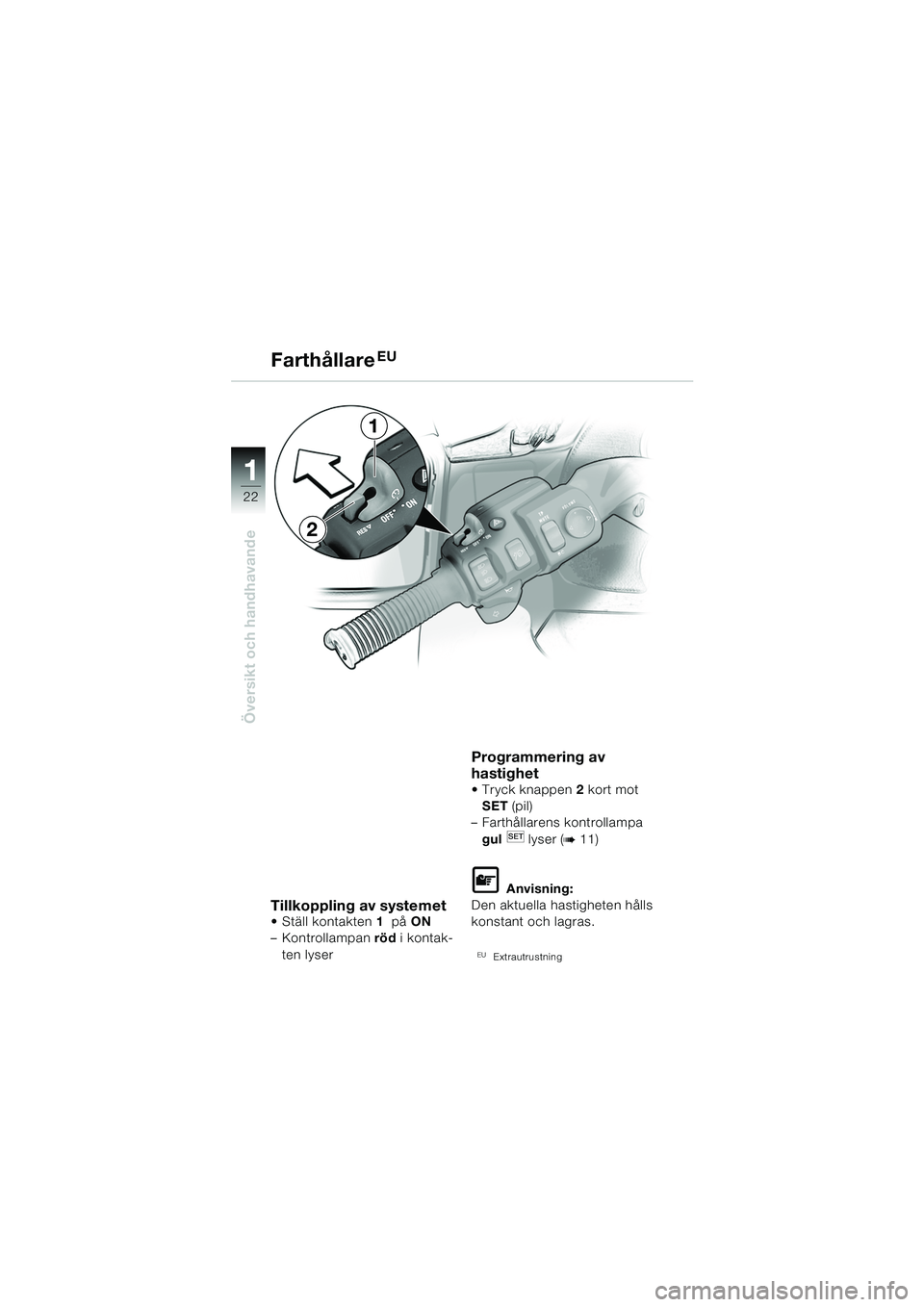

FarthållareEU
Tillkoppling av systemet Ställ kontakten1 på ON
– Kontrollampan röd i kontak-
ten lyser
Programmering av
hastighet
 Tryck knappen 2 kort mot
SET (pil)
– Farthållarens kontrollampa
gul lyser (
b11)
L Anvisning:
Den aktuella hastigheten hålls
konstant och lagras.
EUExtrautrustning
1
2
10LTbks6.book Seite 22 Freitag, 1. Juli 2005 9:30 09
