2005 BMW MOTORRAD K 1200 LT Instruktionsbok (in Swedish)

3
87
Start – körning – parkering
Bromsar - med BMW integral ABS

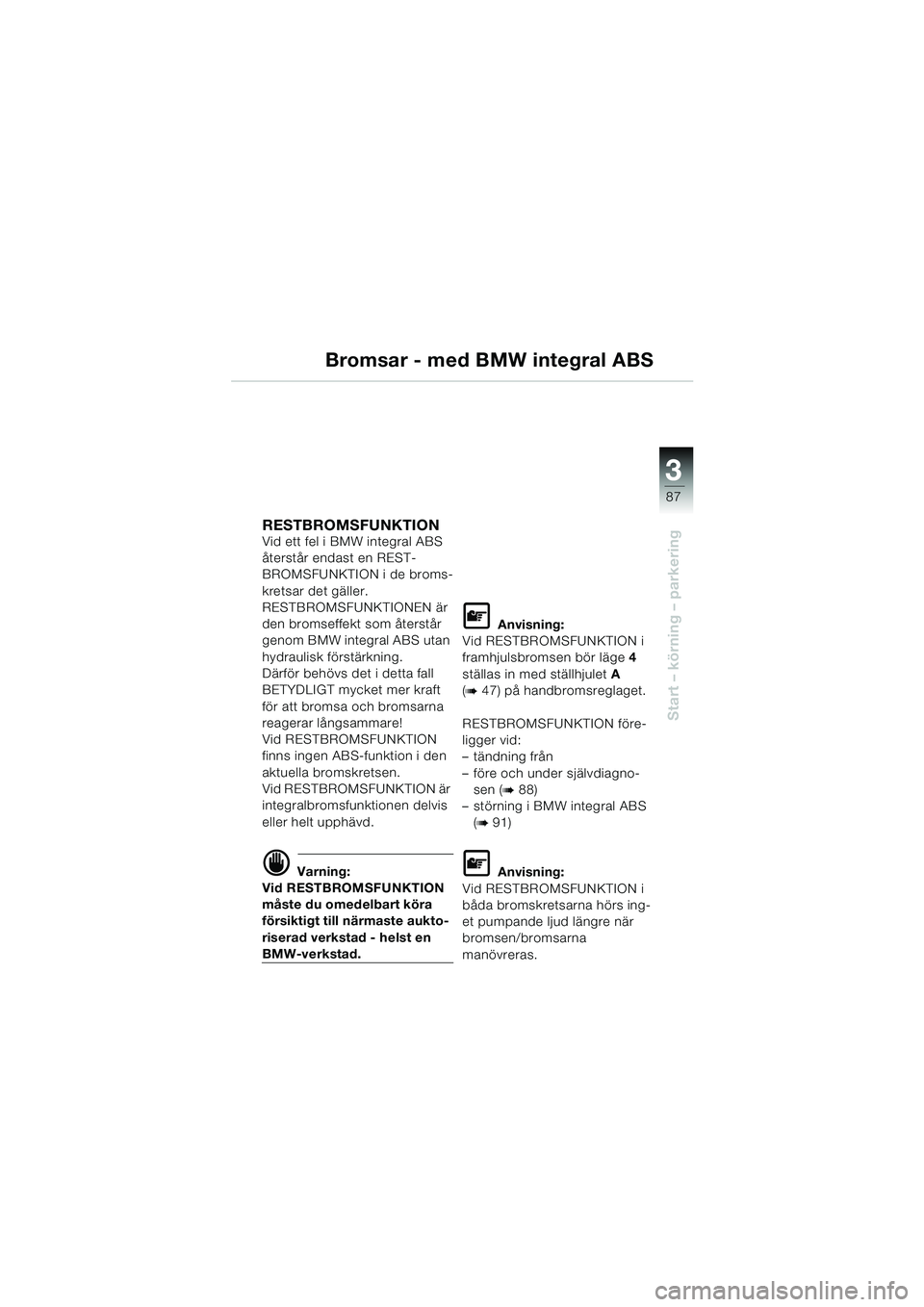

RESTBROMSFUNKTION Vid ett fel i BMW integral ABS
återstår endast en REST-
BROMSFUNKTION i de broms-
kretsar det gäller.
RESTBROMSFUNKTIONEN är
den bromseffekt som återstår
genom BMW integral ABS utan
hydraulisk förstärkning.
Därför behövs det i detta fall
BETYDLIGT mycket mer kraft
för att bromsa och bromsarna
reagerar långsammare!
Vid RESTBROMSFUNKTION
finns ingen ABS-funktion i den
aktuella bromskretsen.
Vid RESTBROMSFUNKTION är
integralbromsfunktionen delvis
eller helt upphävd.
d Varning:
Vid RESTBROMSFUNKTION
måste du omedelbart köra
försiktigt till närmaste aukto-
riserad verkstad - helst en
BMW-verkstad.
L Anvisning:
Vid RESTBROMSFUNKTION i
framhjulsbromsen bör läge 4
ställas in med ställhjulet A
(
b47) på handbromsreglaget.
RESTBROMSFUNKTION före-
ligger vid:
– tändning från
– före och under självdiagno- sen (
b88)
– störning i BMW integral ABS (
b91)
L Anvisning:
Vid RESTBROMSFUNKTION i
båda bromskretsarna hörs ing-
et pumpande ljud längre när
bromsen/bromsarna
manövreras.
10LTbks6.book Seite 87 Freitag, 1. Juli 2005 9:30 09

88
Start – körning – parkering
3

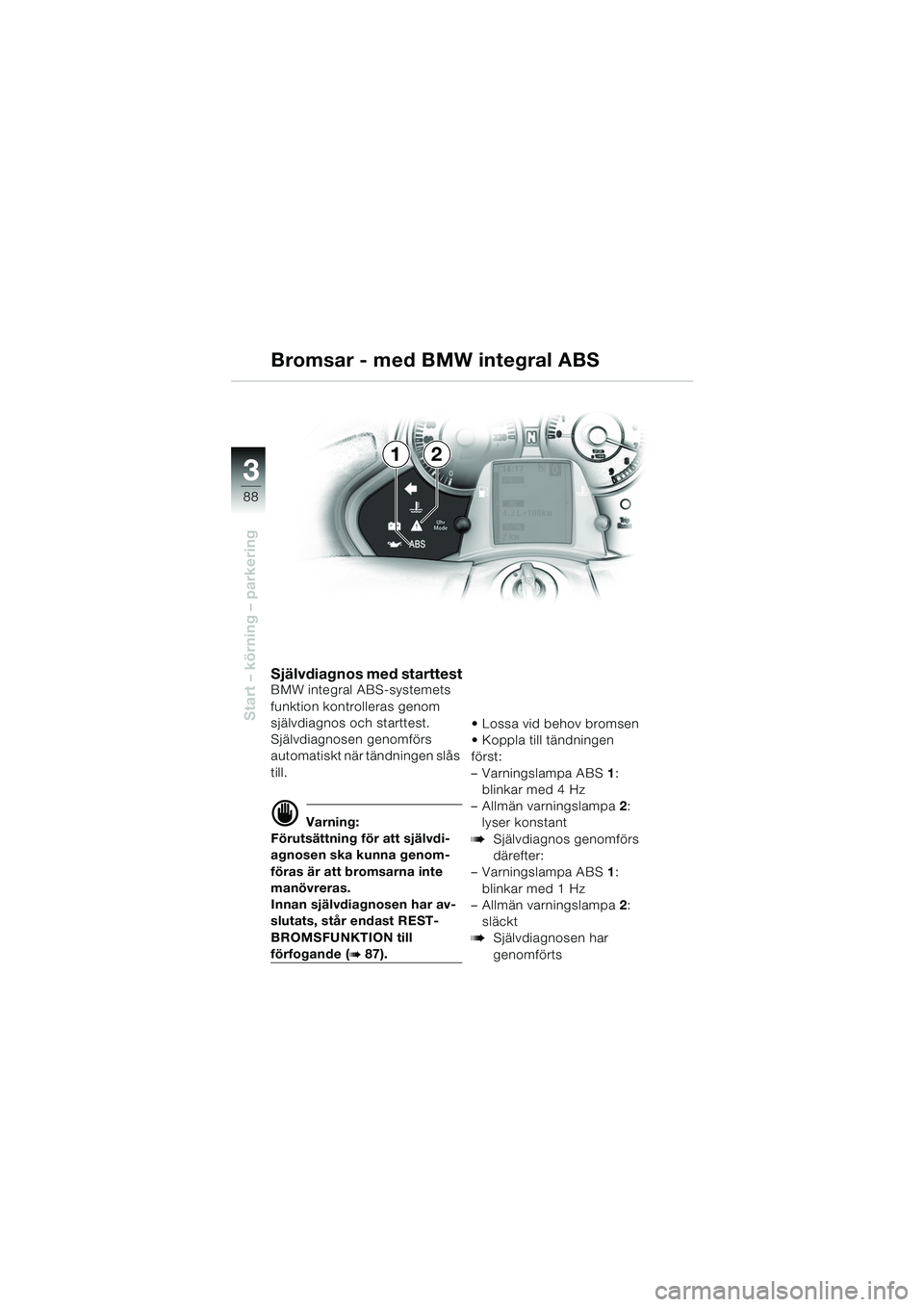

Självdiagnos med starttestBMW integral ABS-systemets
funktion kontrolleras genom
självdiagnos och starttest.
Självdiagnosen genomförs
automatiskt när tändningen slås
till.
d Varning:
Förutsättning för att självdi-
agnosen ska kunna genom-
föras är att bromsarna inte
manövreras.
Innan självdiagnosen har av-
slutats, står endast REST-
BROMSFUNKTION till
förfogande (b87).  Lossa vid behov bromsen
 Koppla till tändningen
först:
– Varningslampa ABS
1:
blinkar med 4 Hz
– Allmän varningslampa 2:
lyser konstant
bSjälvdiagnos genomförs
därefter:
– Varningslampa ABS 1:
blinkar med 1 Hz
– Allmän varningslampa 2:
släckt
bSjälvdiagnosen har
genomförts
Bromsar - med BMW integral ABS
12
10LTbks6.book Seite 88 Freitag, 1. Juli 2005 9:30 09

3
89
Start – körning – parkering
12

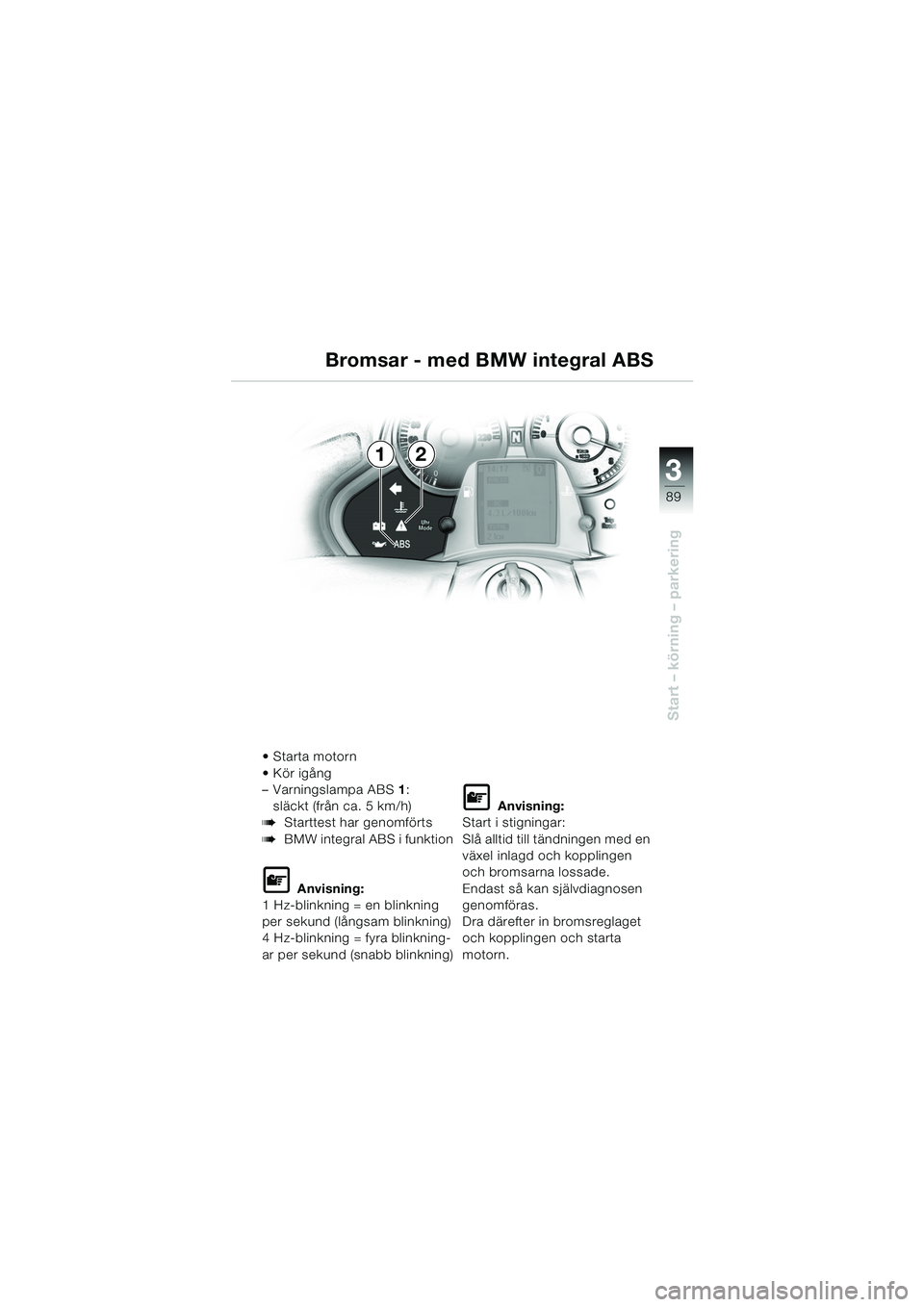

 Starta motorn
 Kör igång
– Varningslampa ABS1:
släckt (från ca. 5 km/h)
bStarttest har genomförts
bBMW integral ABS i funktion
L Anvisning:
1 Hz-blinkning = en blinkning
per sekund (långsam blinkning)
4 Hz-blinkning = fyra blinkning-
ar per sekund (snabb blinkning)
L Anvisning:
Start i stigningar:
Slå alltid till tändningen med en
växel inlagd och kopplingen
och bromsarna lossade.
Endast så kan självdiagnosen
genomföras.
Dra därefter in bromsreglaget
och kopplingen och starta
motorn.
Bromsar - med BMW integral ABS
10LTbks6.book Seite 89 Freitag, 1. Juli 2005 9:30 09

90
Start – körning – parkering
3

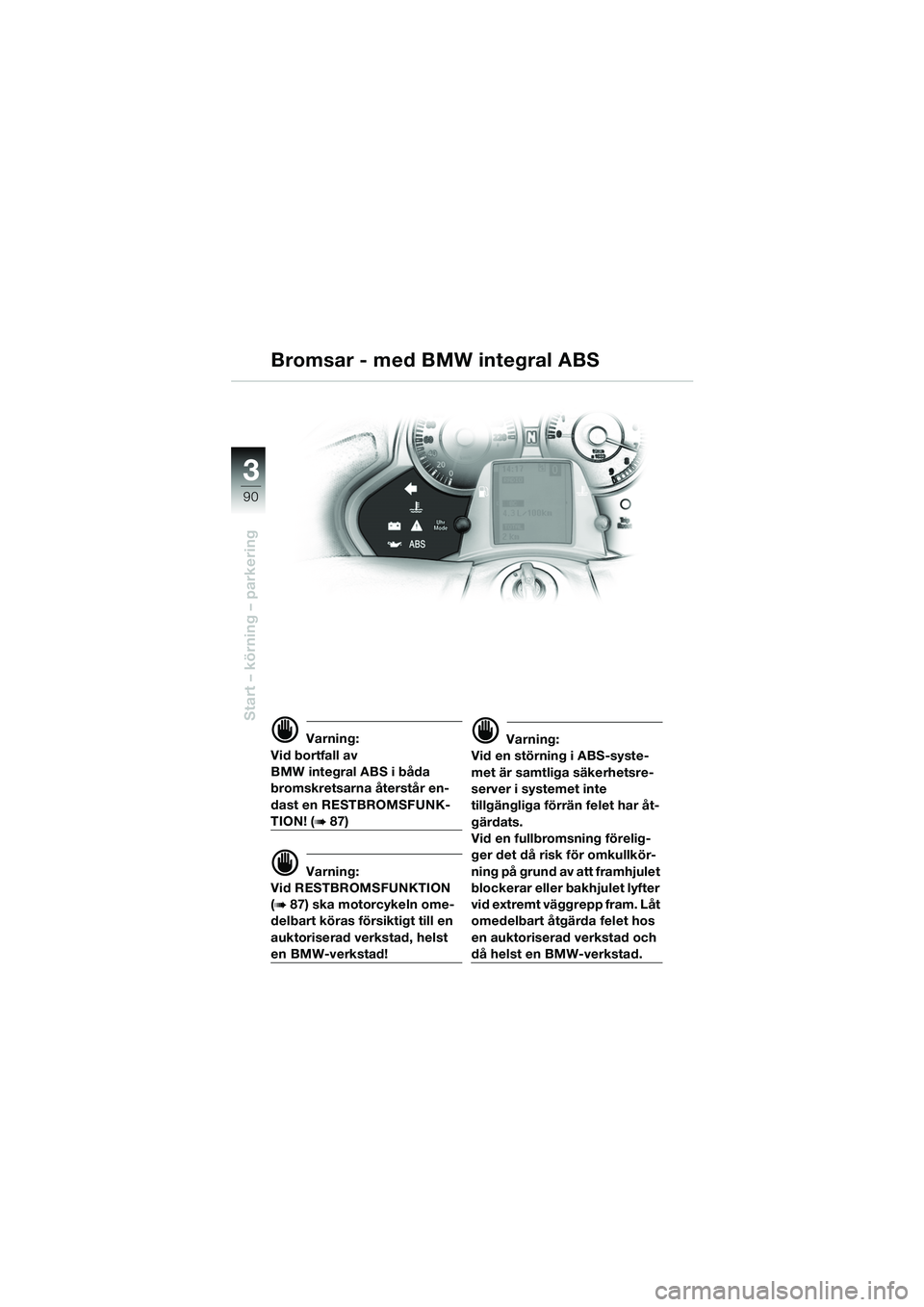

d Varning:
Vid bortfall av
BMW integral ABS i båda
bromskretsarna återstår en-
dast en RESTBROMSFUNK-
TION! (b87)
d Varning:
Vid RESTBROMSFUNKTION
(
b87) ska motorcykeln ome-
delbart köras försiktigt till en
auktoriserad verkstad, helst
en BMW-verkstad!
d Varning:
Vid en störning i ABS-syste-
met är samtliga säkerhetsre-
server i systemet inte
tillgängliga förrän felet har åt-
gärdats.
Vid en fullbromsning förelig-
ger det då risk för omkullkör-
ning på grund av att framhjulet
blockerar eller bakhjulet lyfter
vid extremt väggrepp fram. Låt
omedelbart åtgärda felet hos
en auktoriserad verkstad och
då helst en BMW-verkstad.
Bromsar - med BMW integral ABS
10LTbks6.book Seite 90 Freitag, 1. Juli 2005 9:30 09

3
91
Start – körning – parkering

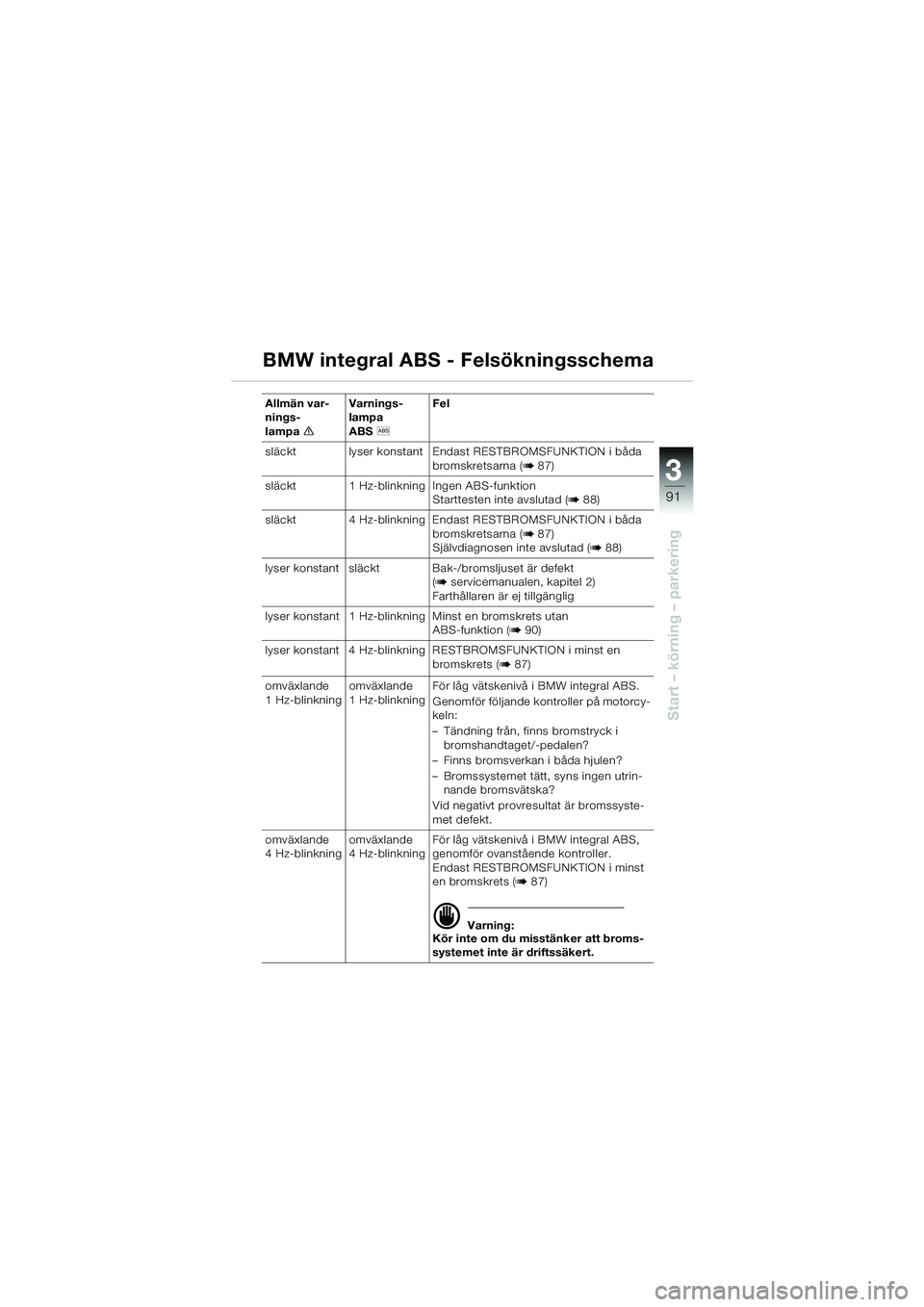

BMW integral ABS - Felsökningsschema
Allmän var-
nings-
lampae Varnings-
lampa
ABS
l Fel
släckt lyser konstant Endast RESTBROMSFUNKTION i båda bromskretsarna (
b87)
släckt 1 Hz-blinkning Ingen ABS-funktion Starttesten inte avslutad (
b88)
släckt 4 Hz-blinkning Endast RESTBROMSFUNKTION i båda bromskretsarna (
b87)
Självdiagnosen inte avslutad (b88)
lyser konstant släckt Bak-/bromsljuset är defekt (
b servicemanualen, kapitel 2)
Farthållaren är ej tillgänglig
lyser konstant 1 Hz-blinkning Minst en bromskrets utan ABS-funktion (
b90)
lyser konstant 4 Hz-blinkning RESTBROMSFUNKTION i minst en bromskrets (
b87)
omväxlande
1 Hz-blinkning omväxlande
1 Hz-blinkningFör låg vätskenivå i BMW integral ABS.
Genomför följande kontroller på motorcy-
keln:
– Tändning från, finns bromstryck i
bromshandtaget/-pedalen?
– Finns bromsverkan i båda hjulen?
– Bromssystemet tätt, syns ingen utrin- nande bromsvätska?
Vid negativt provresultat är bromssyste-
met defekt.
omväxlande
4 Hz-blinkning omväxlande
4 Hz-blinkningFör låg vätskenivå i BMW integral ABS,
genomför ovanstående kontroller.
Endast RESTBROMSFUNKTION i minst
en bromskrets (
b87)
d Varning:
Kör inte om du misstänker att broms-
systemet inte är driftssäkert.
10LTbks6.book Seite 91 Freitag, 1. Juli 2005 9:30 09

92
Säker i trafiken
4

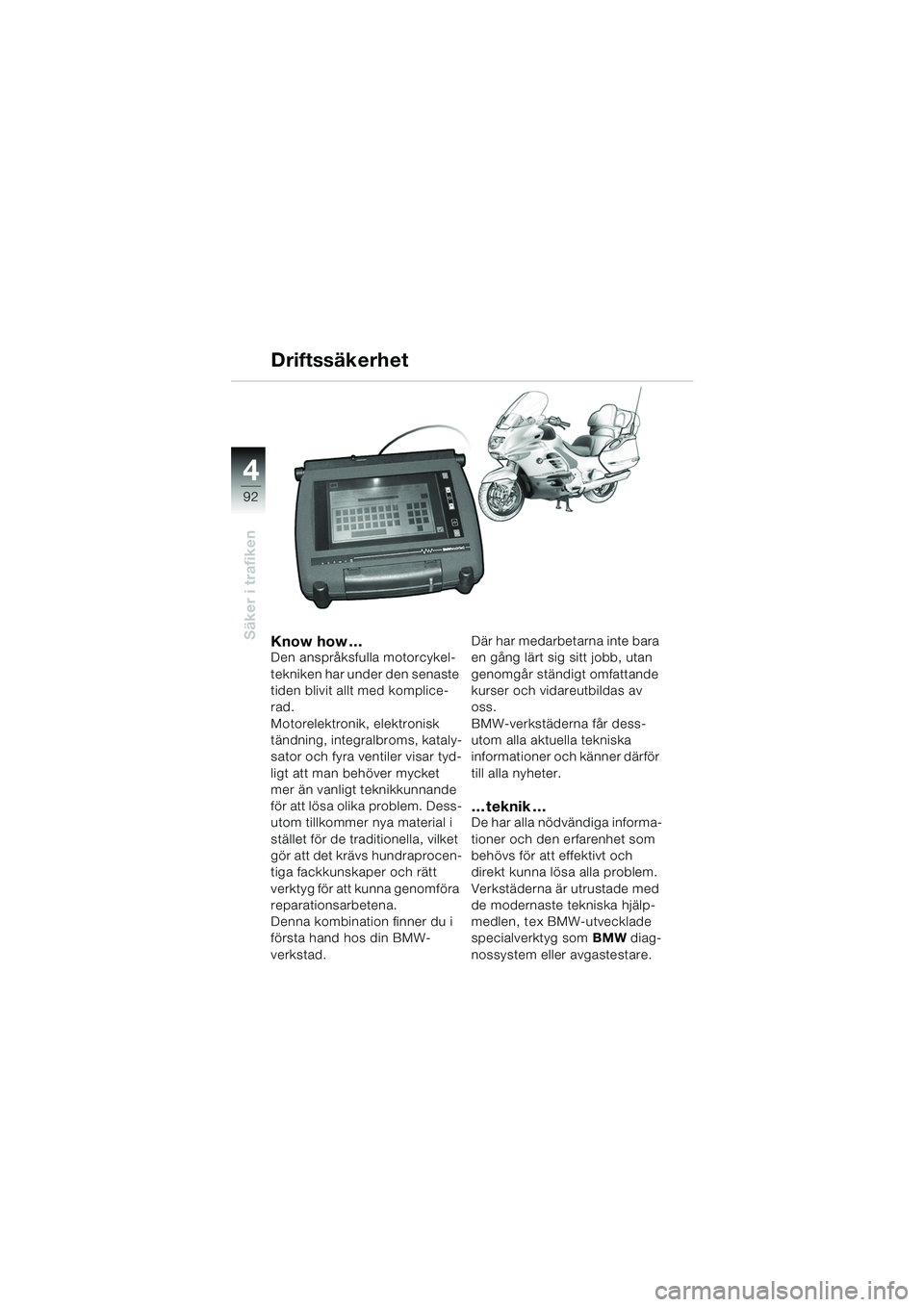

Know how …Den anspråksfulla motorcykel-
tekniken har under den senaste
tiden blivit allt med komplice-
rad.
Motorelektronik, elektronisk
tändning, integralbroms, kataly-
sator och fyra ventiler visar tyd-
ligt att man behöver mycket
mer än vanligt teknikkunnande
för att lösa olika problem. Dess-
utom tillkommer nya material i
stället för de traditionella, vilket
gör att det krävs hundraprocen-
tiga fackkunskaper och rätt
verktyg för att kunna genomföra
reparationsarbetena.
Denna kombination finner du i
första hand hos din BMW-
verkstad.Där har medarbetarna inte bara
en gång lärt sig sitt jobb, utan
genomgår ständigt omfattande
kurser och vidareutbildas av
oss.
BMW-verkstäderna får dess-
utom alla aktuella tekniska
informationer och känner därför
till alla nyheter.
…teknik…De har alla nödvändiga informa-
tioner och den erfarenhet som
behövs för att effektivt och
direkt kunna lösa alla problem.
Verkstäderna är utrustade med
de modernaste tekniska hjälp-
medlen, t ex BMW-utvecklade
specialverktyg som
BMW diag-
nossystem eller avgastestare.
Driftssäkerhet
10LTbks6.book Seite 92 Freitag, 1. Juli 2005 9:30 09

4
93
Säker i trafiken
Driftssäkerhet

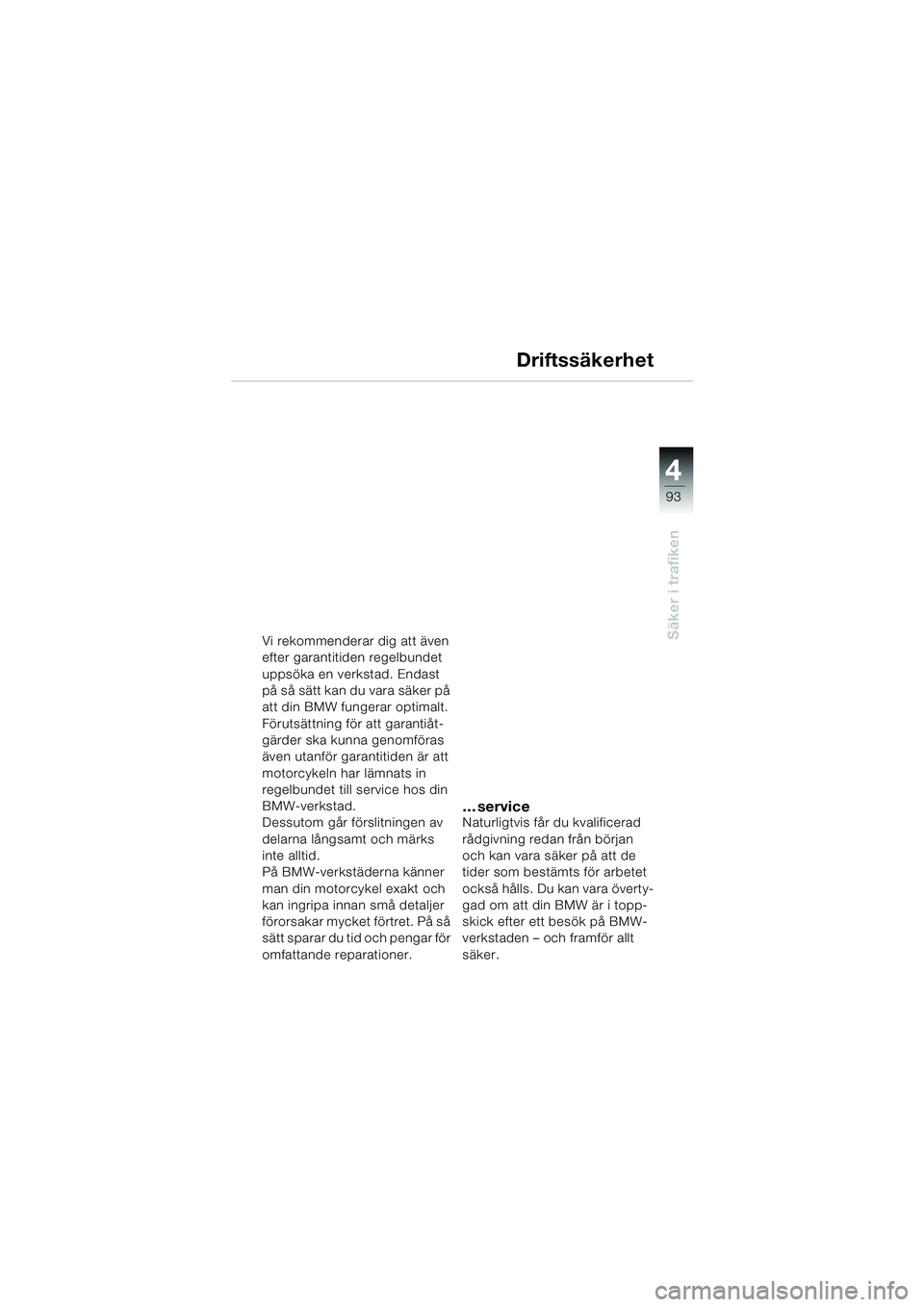

Vi rekommenderar dig att även
efter garantitiden regelbundet
uppsöka en verkstad. Endast
på så sätt kan du vara säker på
att din BMW fungerar optimalt.
Förutsättning för att garantiåt-
gärder ska kunna genomföras
även utanför garantitiden är att
motorcykeln har lämnats in
regelbundet till service hos din
BMW-verkstad.
Dessutom går förslitningen av
delarna långsamt och märks
inte alltid.
På BMW-verkstäderna känner
man din motorcykel exakt och
kan ingripa innan små detaljer
förorsakar mycket förtret. På så
sätt sparar du tid och pengar för
omfattande reparationer.
…serviceNaturligtvis får du kvalificerad
rådgivning redan från början
och kan vara säker på att de
tider som bestämts för arbetet
också hålls. Du kan vara överty-
gad om att din BMW är i topp-
skick efter ett besök på BMW-
verkstaden – och framför allt
säker.
10LTbks6.book Seite 93 Freitag, 1. Juli 2005 9:30 09

94
Säker i trafiken
4
-
Service i hela världen
BMW Service CardFör alla nya BMW-motorcyklar
finns ett Service Card.
Ett omfattande nät av bärg-
ningstjänster gör att du kan
känna dig helt säker, om du
någon gång skulle få problem
med din motorcykel ute på
vägarna.
Om du befinner dig i Europa
och får ett fel på din motorcykel,
kan du helt enkelt ringa till vår
jourcentral, där du når våra
fackmän dygnet runt. De hjälper
dig med råd och dåd och ser till
att du antingen får hjälp direkt
på platsen eller med bärgning
och bogsering av motorcykeln
till närmaste BMW-verkstad,
taxiresor, lån av en annan
motorcykel eller hotellövernatt-
ning.
BMW Service i hela värl-
den
Den som söker sig ännu längre
bort, kan också känna sig lugn,
eftersom vi finns på plats i över
100 länder över hela världen.
L Anvisning:
Du kan helt enkelt ringa oss, om
du vill ha information om var vi
finns. I alla europeiska länder
kan du nå oss direkt på vår hot-
line. Telefonnumren hittar du i
broschyren »Service Kontakt /
Service Contact» (som ingår i
fordonsmanualerna). Informa-
tion får du också på våra hemsi-
dor på Internet.
