2005 BMW MOTORRAD K 1200 LT Instruktionsbok (in Swedish)

7
Översikt och handhavande
1

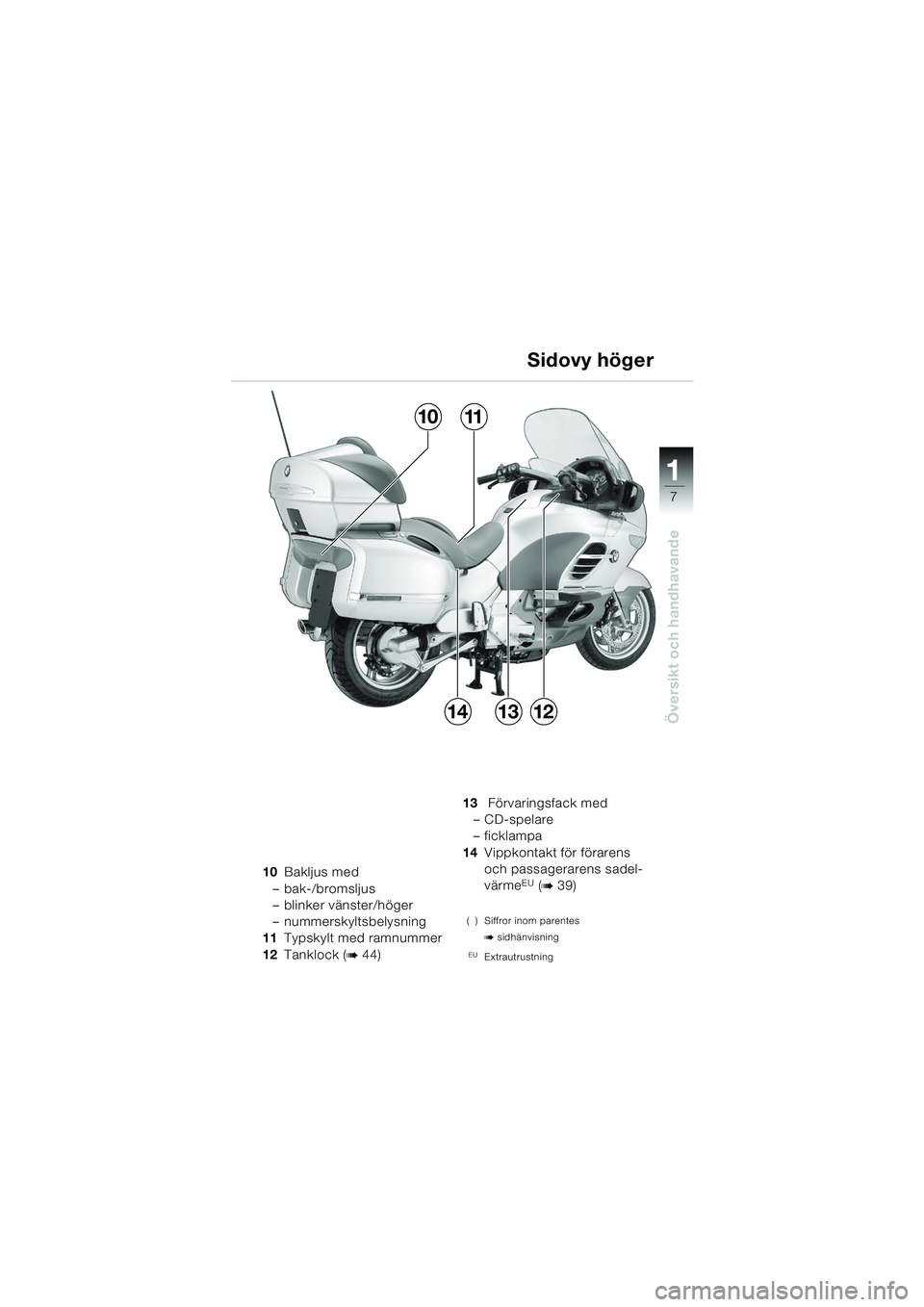

Sidovy höger
10Bakljus med
– bak-/bromsljus
– blinker vänster/höger
– nummerskyltsbelysning
11 Typskylt med ramnummer
12 Tanklock (
b44) 13
Förvaringsfack med
–CD-spelare
–ficklampa
14 Vippkontakt för förarens
och passagerarens sadel-
värme
EU (b39)
( ) Siffror inom parentes
b sidhänvisning
EUExtrautrustning
1011
131214
10LTbks6.book Seite 7 Freitag, 1. Juli 2005 9:30 09

8
Översikt och handhavande
1

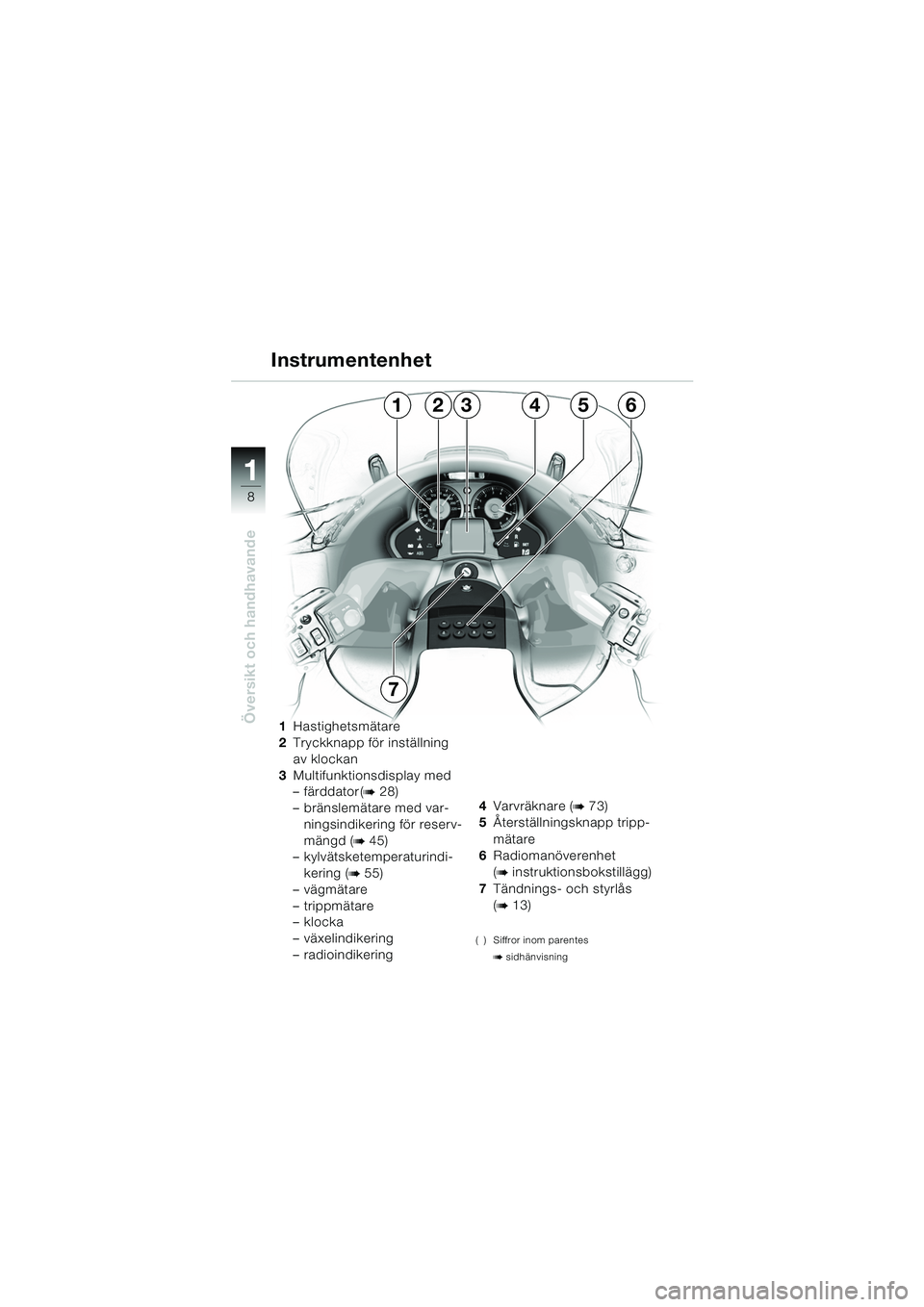

1Hastighetsmätare
2 Tryckknapp för inställning
av klockan
3 Multifunktionsdisplay med
– färddator (
b28)
– bränslemätare med var- ningsindikering för reserv-
mängd (
b45)
– kylvätsketemperaturindi-
kering (
b55)
–vägmätare
– trippmätare
– klocka
– växelindikering
– radioindikering 4
Varvräknare (
b73)
5 Återställningsknapp tripp-
mätare
6 Radiomanöverenhet
(
binstruktionsbokstillägg)
7 Tändnings- och styrlås
(
b13)
( ) Siffror inom parentes
b sidhänvisning
Instrumentenhet
123456
7
10LTbks6.book Seite 8 Freitag, 1. Juli 2005 9:30 09

9
Översikt och handhavande
1

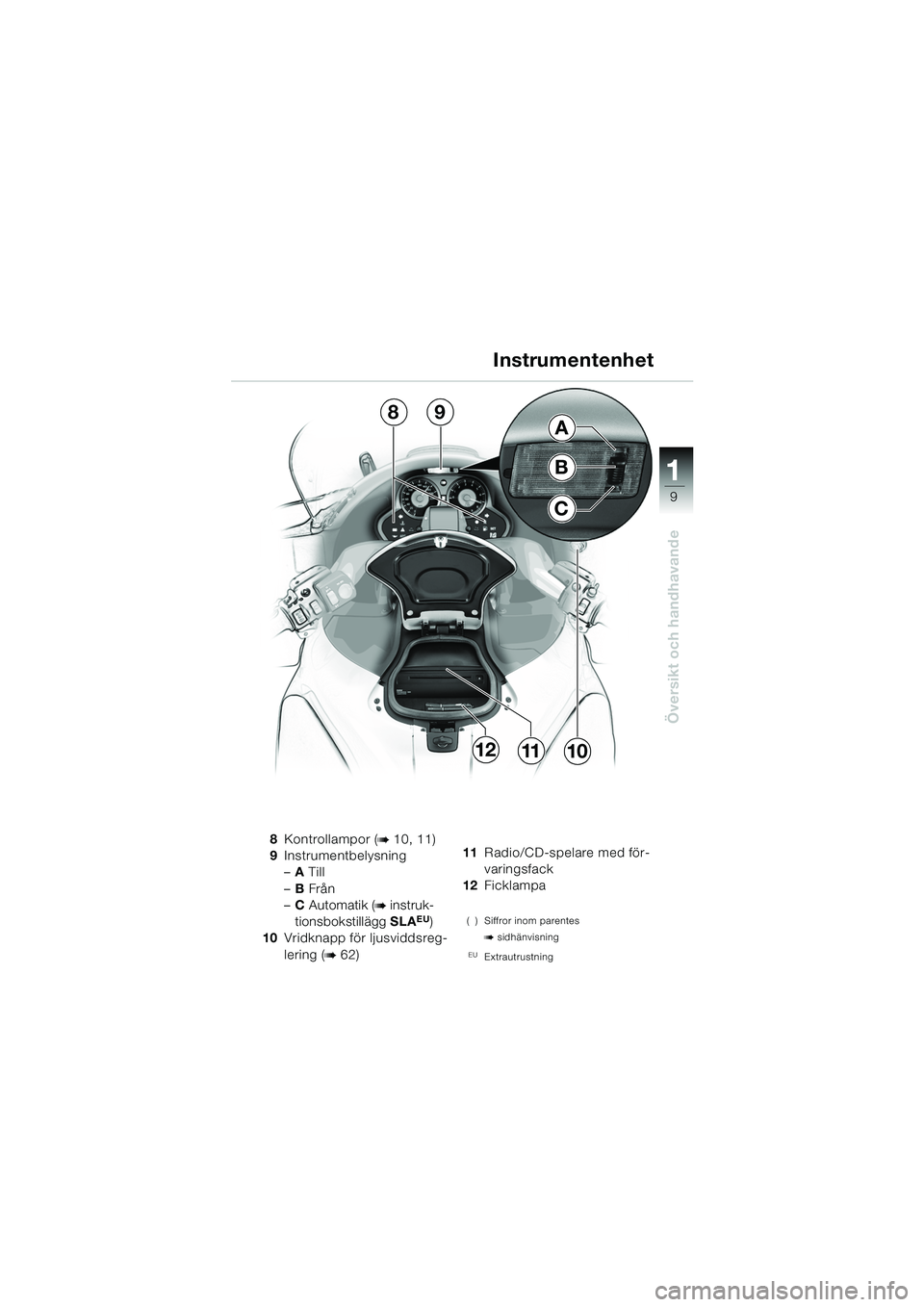

8Kontrollampor (b10, 11)
9 Instrumentbelysning
–A Till
– B Från
– C Automatik (
b instruk-
tionsbokstillägg SLAEU)
10 Vridknapp för ljusviddsreg-
lering (
b62) 11
Radio/CD-spelare med för-
varingsfack
12 Ficklampa
( ) Siffror inom parentes
b sidhänvisning
EUExtrautrustning
Instrumentenhet
C
B
A89
111012
10LTbks6.book Seite 9 Freitag, 1. Juli 2005 9:30 09

10
Översikt och handhavande
1
L Anvisning:
Omkopplingen mellan dag- och
nattkörning styrs automatiskt via
en sensor. Vid nattkörning tänds
LCD-skärmens belysning.
1 Varningslampa för motorol-
jetryck röd
p (b42, 78)
2 Varningslampa för batteri-
laddning röd
r (b79) 3
Kontrollampa vänster blin-
ker grön
s
4 Varningslampa för
kylvätsketemperatur
j röd
(
b55, 79)
5 Allmän varningslampa
röd
e (b78)
6 Varningslampa för ABS
röd
l (b78)
7 Kontrollampa för friläge
grön
k (b76)
( ) Siffror inom parentes
b sidhänvisning
Kontrollampor
5617324
10LTbks6.book Seite 10 Freitag, 1. Juli 2005 9:30 09

11
Översikt och handhavande
1

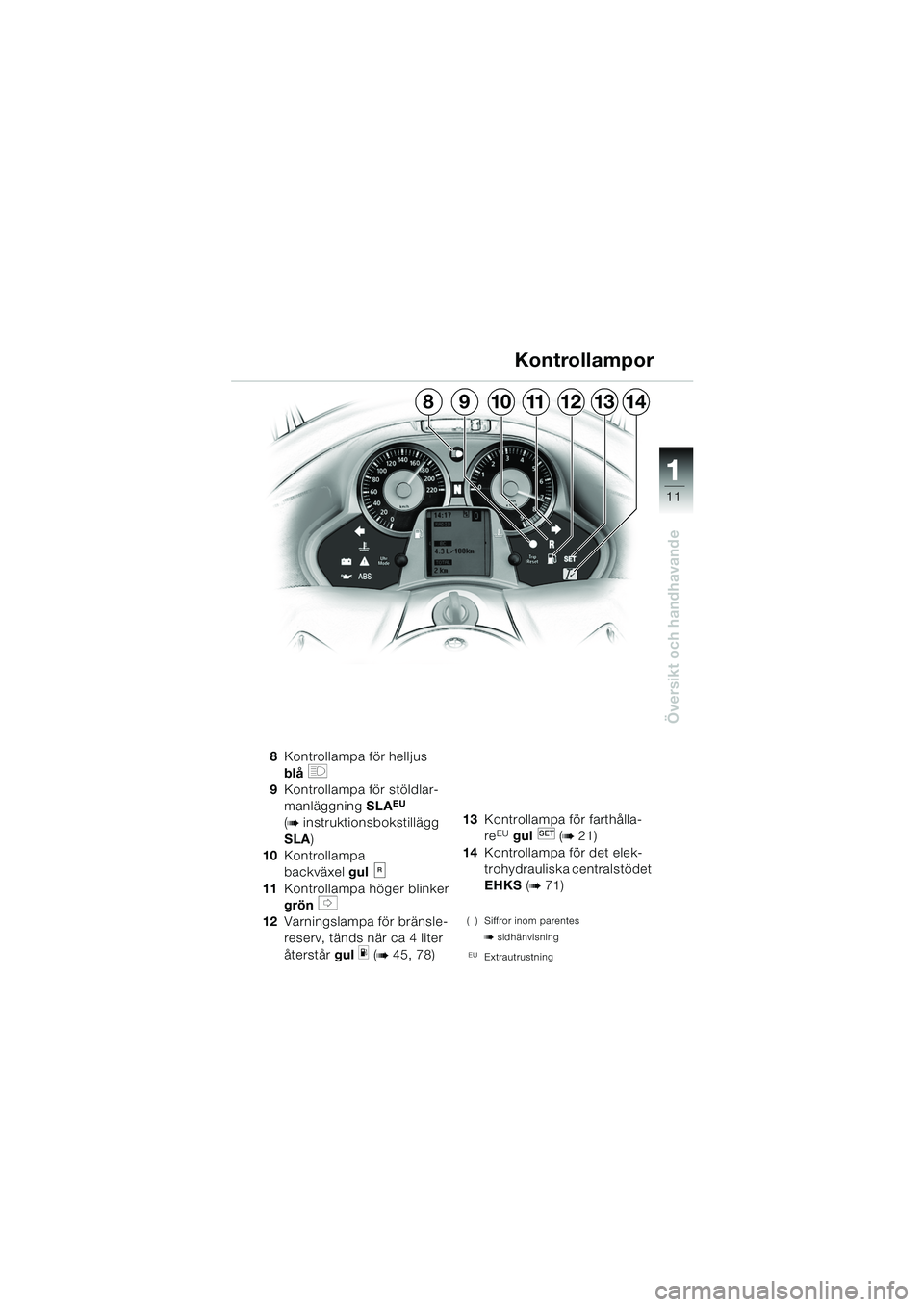

Kontrollampor
8Kontrollampa för helljus
blå
q
9 Kontrollampa för stöldlar-
manläggning SLA
EU
(
binstruktionsbokstillägg
SLA )
10 Kontrollampa
backväxel gul
11 Kontrollampa höger blinker
grön
t
12 Varningslampa för bränsle-
reserv, tänds när ca 4 liter
återstår gul
m (b45, 78) 13
Kontrollampa för farthålla-
re
EU gul (b21)
14 Kontrollampa för det elek-
trohydrauliska centralstödet
EHKS (
b71)
( ) Siffror inom parentes
b sidhänvisning
EUExtrautrustning
121114131098
10LTbks6.book Seite 11 Freitag, 1. Juli 2005 9:30 09

12
Översikt och handhavande
1

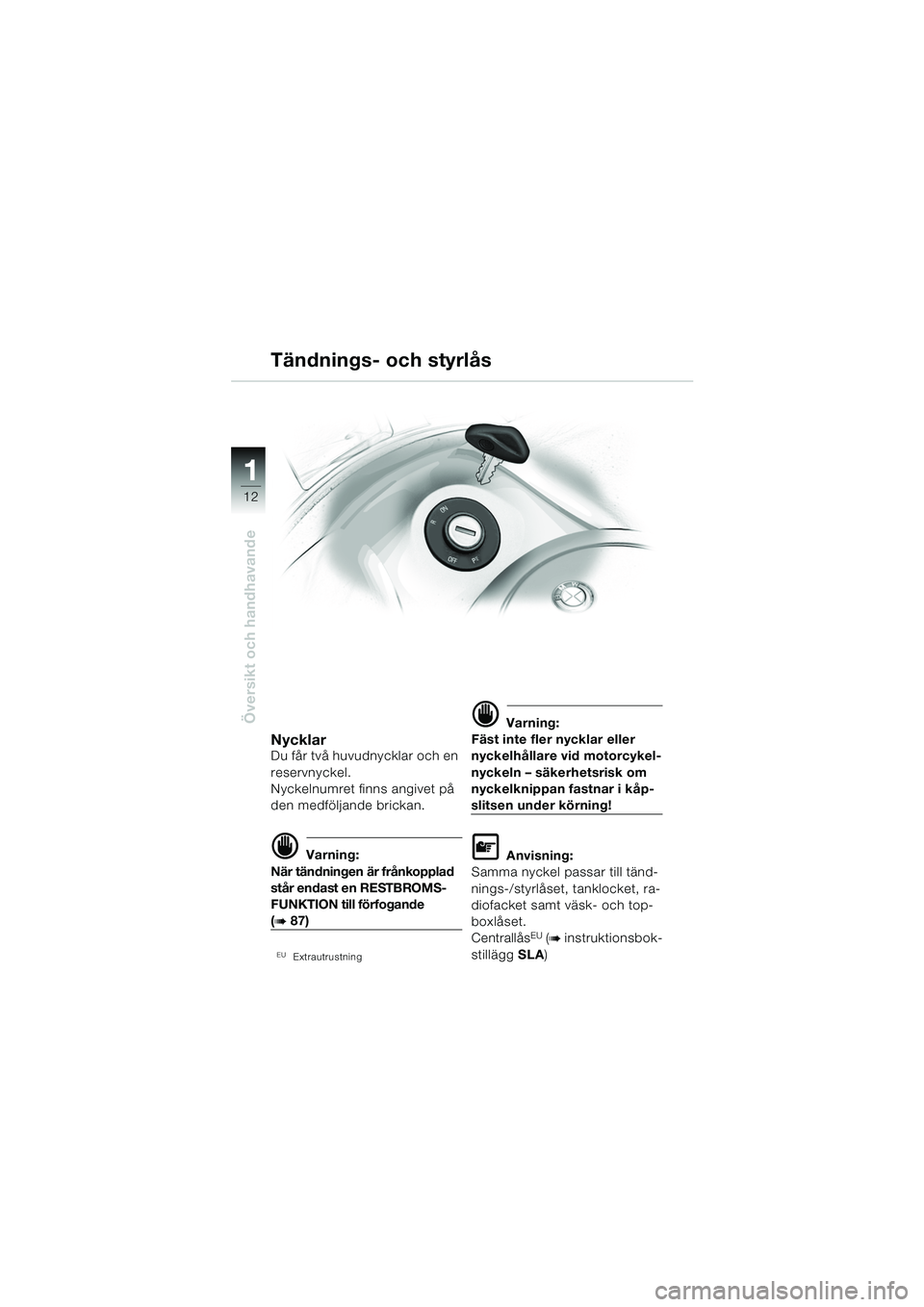

NycklarDu får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den medföljande brickan.
d Varning:
När tändningen är frånkopplad
står endast en RESTBROMS-
FUNKTION till förfogande
(b87)
EUExtrautrustning
d Varning:
Fäst inte fler nycklar eller
nyckelhållare vid motorcykel-
nyckeln – säkerhetsrisk om
nyckelknippan fastnar i kåp-
slitsen under körning!
L Anvisning:
Samma nyckel passar till tänd-
nings-/styrlåset, tanklocket, ra-
diofacket samt väsk- och top-
boxlåset.
Centrallås
EU (b instruktionsbok-
stillägg SLA )
Tändnings- och styrlås
10LTbks6.book Seite 12 Freitag, 1. Juli 2005 9:30 09

13
Översikt och handhavande
1

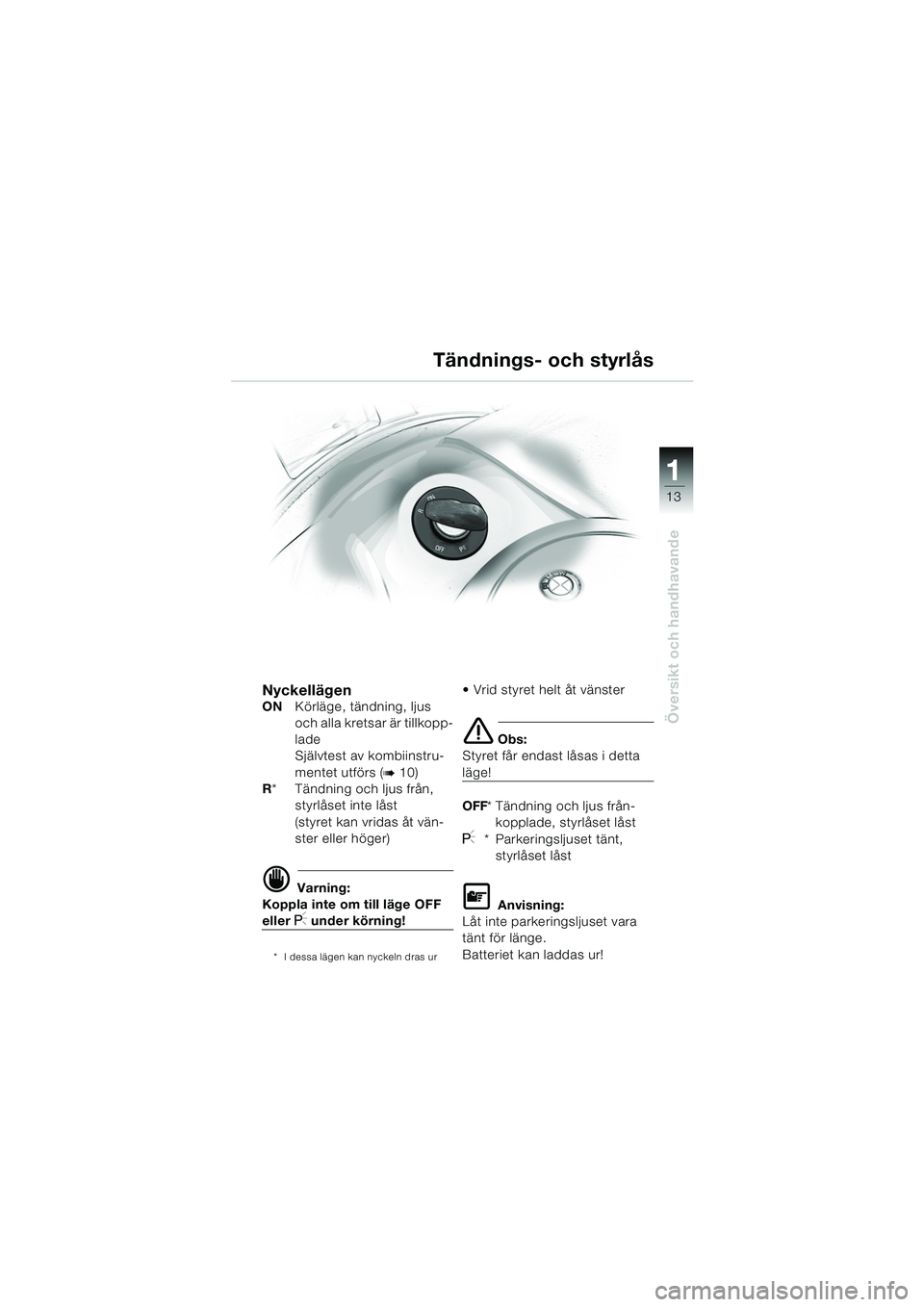

NyckellägenONKörläge, tändning, ljus
och alla kretsar är tillkopp-
lade
Självtest av kombiinstru-
mentet utförs (
b10)
R * Tändning och ljus från,
styrlåset inte låst
(styret kan vridas åt vän-
ster eller höger)
d Varning:
Koppla inte om till läge OFF
eller I under körning!
* I dessa lägen kan nyckeln dras ur
 Vrid styret helt åt vänster
e Obs:
Styret får endast låsas i detta
läge!
OFF * Tändning och ljus från-
kopplade, styrlåset låst
I*Parkeringsljuset tänt,
styrlåset låst
L Anvisning:
Låt inte parkeringsljuset vara
tänt för länge.
Batteriet kan laddas ur!
Tändnings- och styrlås
10LTbks6.book Seite 13 Freitag, 1. Juli 2005 9:30 09

14
Översikt och handhavande
1

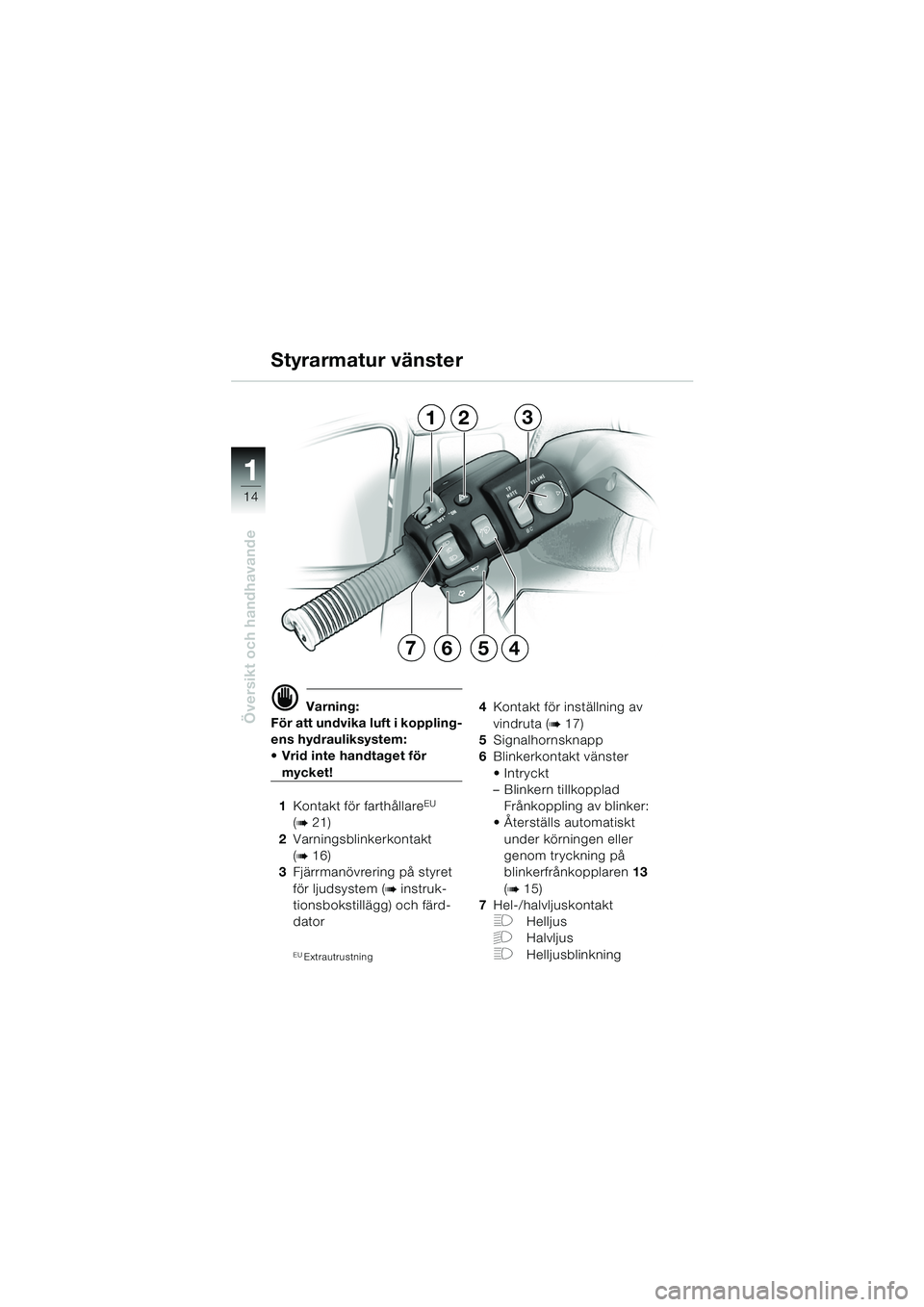

Styrarmatur vänster
d Varning:
För att undvika luft i koppling-
ens hydrauliksystem:
 Vrid inte handtaget för
mycket!
1 Kontakt för farthållare
EU
(b21)
2 Varningsblinkerkontakt
(
b16)
3 Fjärrmanövrering på styret
för ljudsystem (
b instruk-
tionsbokstillägg) och färd-
dator
EUExtrautrustning
4 Kontakt för inställning av
vindruta (
b17)
5 Signalhornsknapp
6 Blinkerkontakt vänster
Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
 Återställs automatiskt
under körningen eller
genom tryckning på
blinkerfrånkopplaren 13
(
b15)
7 Hel-/halvljuskontakt
FHelljus
GHalvljus
FHelljusblinkning
123
5467
10LTbks6.book Seite 14 Freitag, 1. Juli 2005 9:30 09
