2005 BMW MOTORRAD K 1200 LT Handleiding (in Dutch)

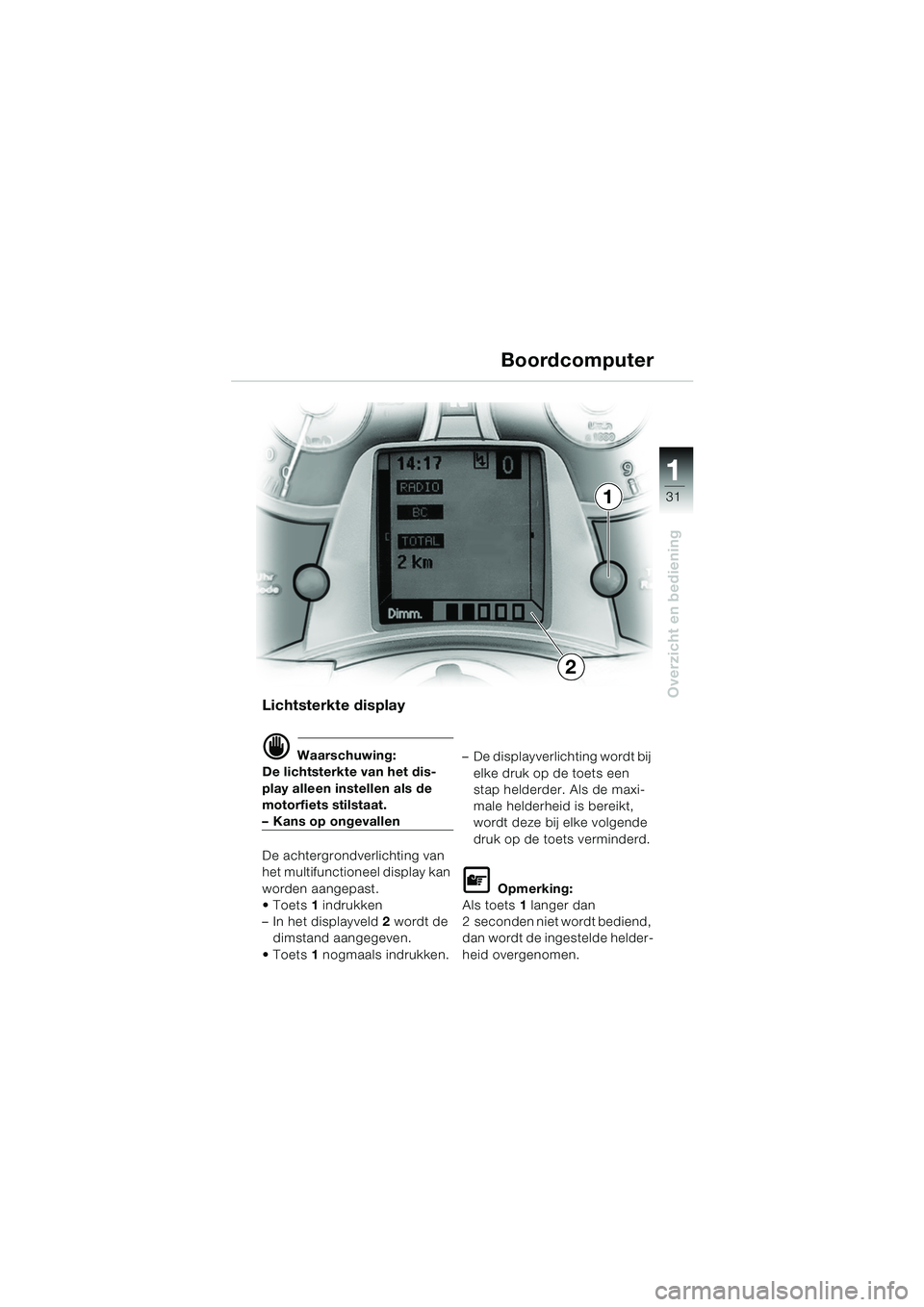

31
Overzicht en bediening
1
Boordcomputer
Lichtsterkte display
d Waarschuwing:
De lichtsterkte van het dis-
play alleen instellen als de
motorfiets stilstaat.
– Kans op ongevallen
De achtergrondverlichting van
het multifunctioneel display kan
worden aangepast.
• Toets 1 indrukken
– In het displayveld 2 wordt de
dimstand aangegeven.
 Toets 1 nogmaals indrukken. – De displayverlichting wordt bij
elke druk op de toets een
stap helderder. Als de maxi-
male helderheid is bereikt,
wordt deze bij elke volgende
druk op de toets verminderd.
L Opmerking:
Als toets 1 langer dan
2 seconden niet wordt bediend,
dan wordt de ingestelde helder-
heid overgenomen.
1
2
10lt01n6.fm Seite 31 Dienstag, 12. Juli 2005 9:20 09

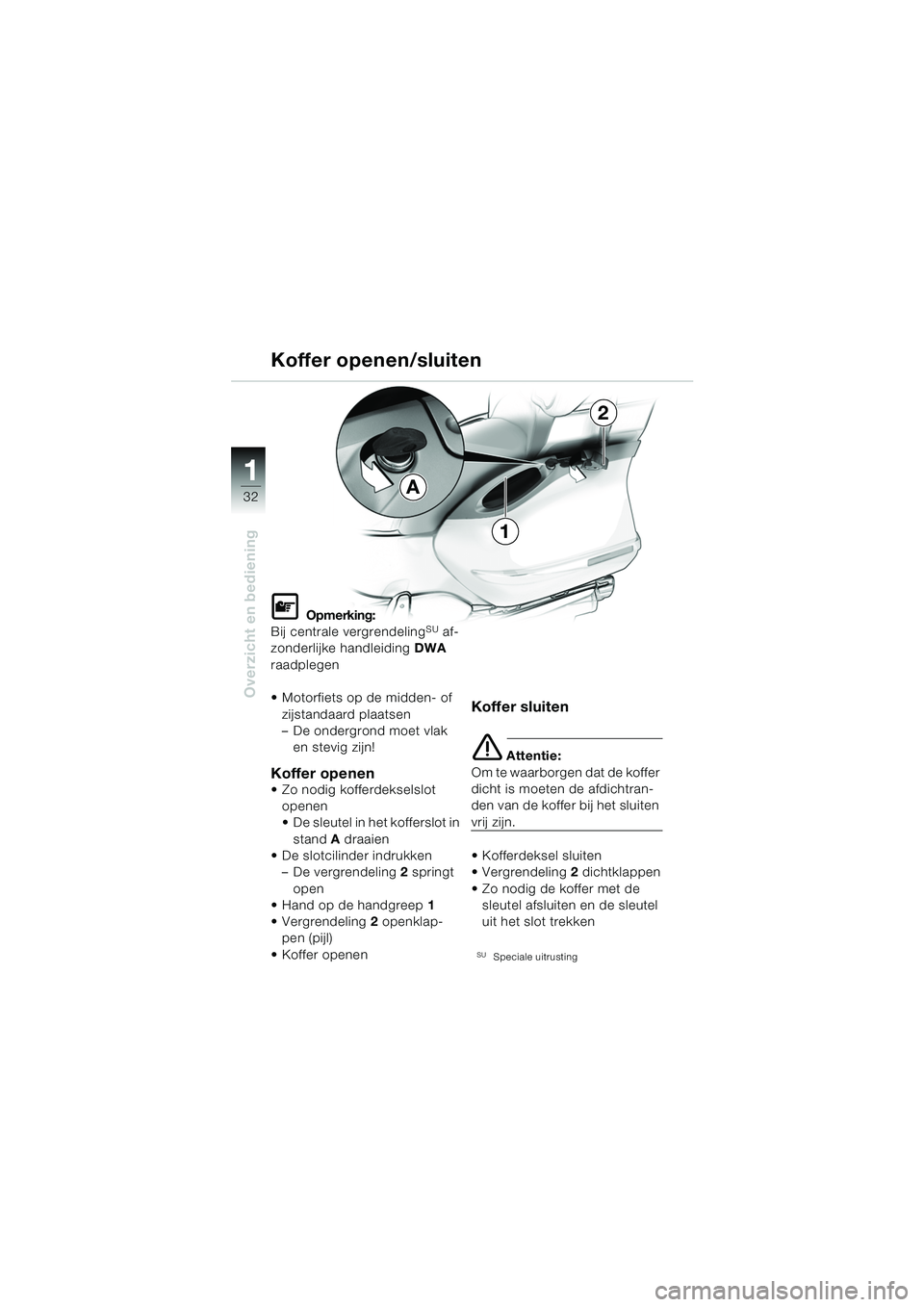

32
Overzicht en bediening
1A
1
2
Koffer openen/sluiten
L Opmerking:
Bij centrale vergrendelingSU af-
zonderlijke handleiding DWA
raadplegen
 Motorfiets op de midden- of zijstandaard plaatsen
– De ondergrond moet vlak en stevig zijn!
Koffer openen Zo nodig kofferdekselslot openen
 De sleutel in het kofferslot in stand A draaien
 De slotcilinder indrukken – De vergrendeling 2 springt
open
 Hand op de handgreep 1
Vergrendeling 2 openklap-
pen (pijl)
 Koffer openen
Koffer sluiten
e Attentie:
Om te waarborgen dat de koffer
dicht is moeten de afdichtran-
den van de koffer bij het sluiten
vrij zijn.
 Kofferdeksel sluiten
 Vergrendeling 2 dichtklappen
 Zo nodig de koffer met de sleutel afsluiten en de sleutel
uit het slot trekken
SUSpeciale uitrusting
10LTbkn6.book Seite 32 Freitag, 1. Juli 2005 9:40 09

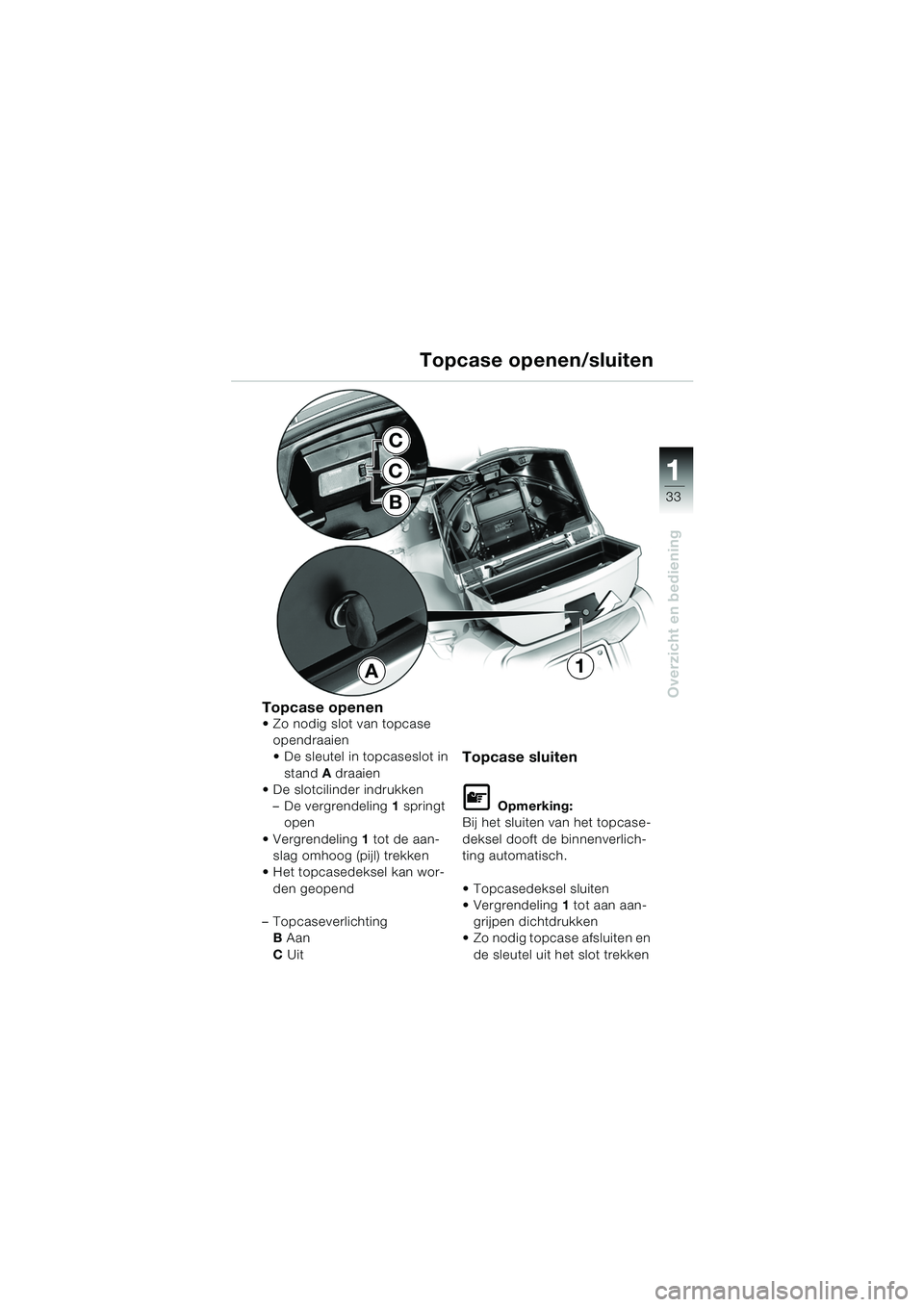

33
Overzicht en bediening
1
A1
C
C
BTopcase openen/sluiten
Topcase openen Zo nodig slot van topcase
opendraaien
 De sleutel in topcaseslot in
stand A draaien
 De slotcilinder indrukken
– De vergrendeling 1 springt
open
 Vergrendeling 1 tot de aan-
slag omhoog (pijl) trekken
 Het topcasedeksel kan wor-
den geopend
– Topcaseverlichting B Aan
C Uit
Topcase sluiten
L Opmerking:
Bij het sluiten van het topcase-
deksel dooft de binnenverlich-
ting automatisch.
 Topcasedeksel sluiten
 Vergrendeling 1 tot aan aan-
grijpen dichtdrukken
 Zo nodig topcase afsluiten en
de sleutel uit het slot trekken
10LTbkn6.book Seite 33 Freitag, 1. Juli 2005 9:40 09

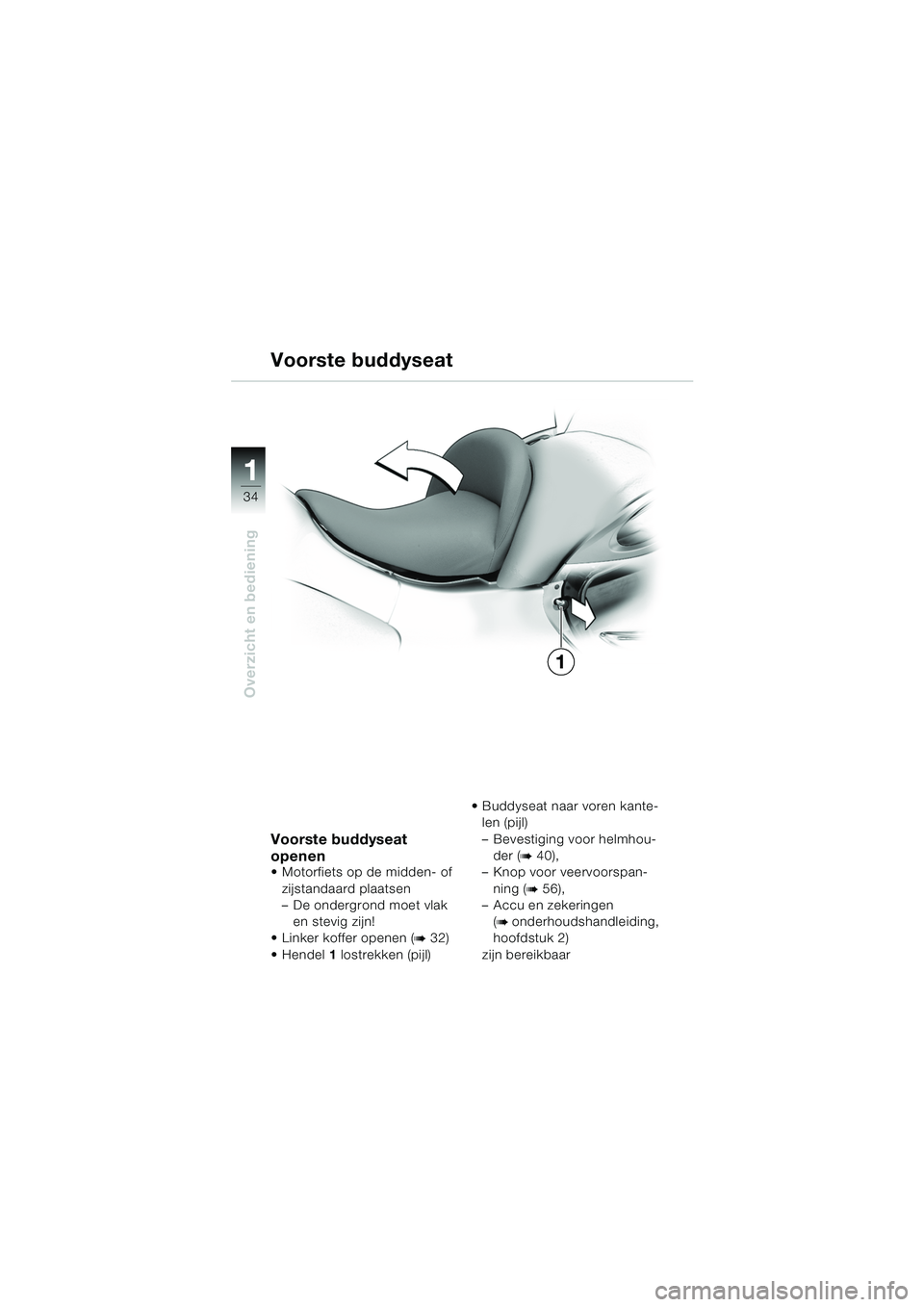

34
Overzicht en bediening
1
Voorste buddyseat
Voorste buddyseat
openen
 Motorfiets op de midden- of zijstandaard plaatsen
– De ondergrond moet vlak en stevig zijn!
 Linker koffer openen (
b32)
Hendel 1 lostrekken (pijl)  Buddyseat naar voren kante-
len (pijl)
– Bevestiging voor helmhou-
der (
b40),
– Knop voor veervoorspan-
ning (
b56),
– Accu en zekeringen
(
b onderhoudshandleiding,
hoofdstuk 2)
zijn bereikbaar
1
10LTbkn6.book Seite 34 Freitag, 1. Juli 2005 9:40 09

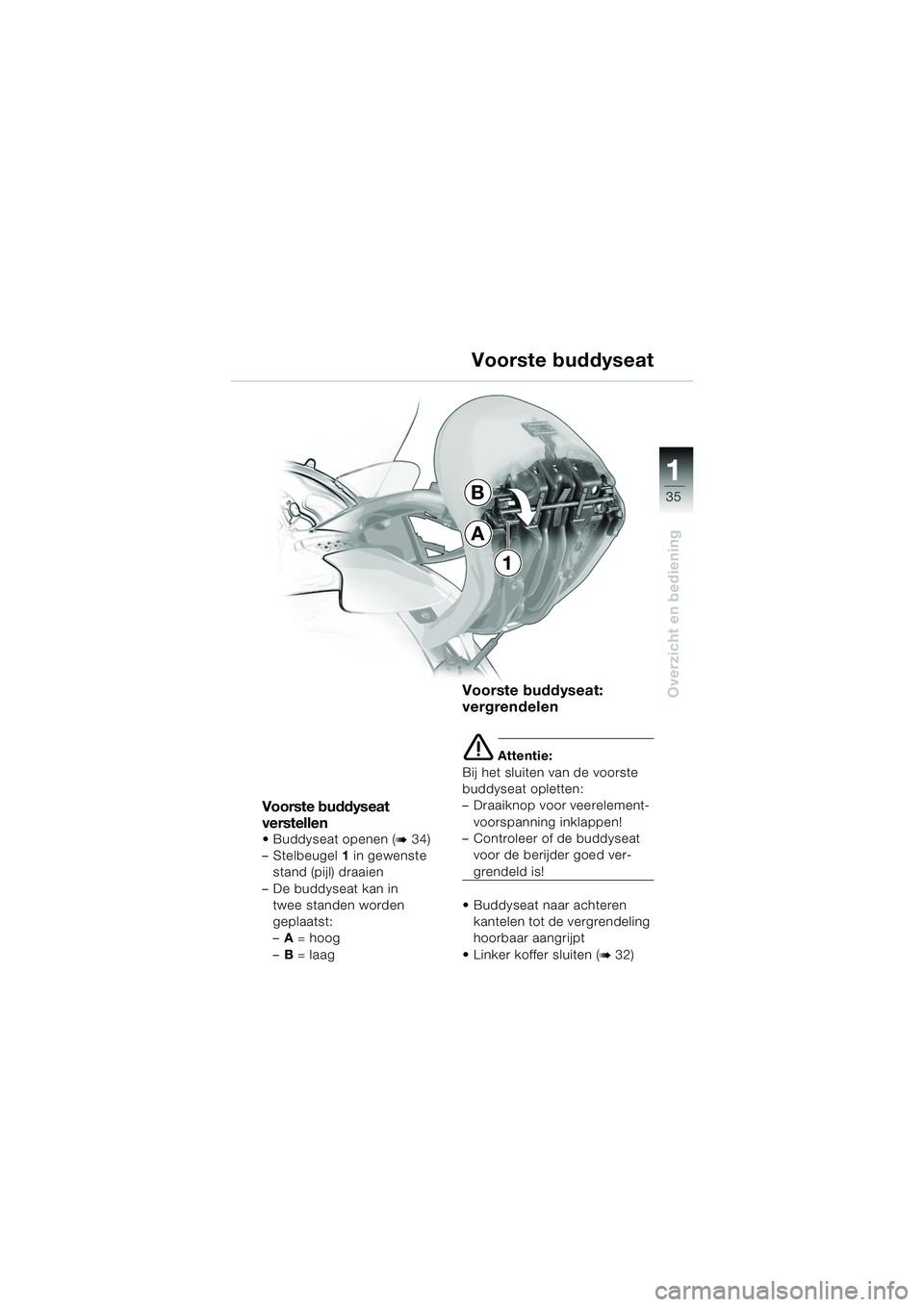

35
Overzicht en bediening
1
B
A
1
Voorste buddyseat
Voorste buddyseat
verstellen
 Buddyseat openen (b34)
– Stelbeugel 1 in gewenste
stand (pijl) draaien
– De buddyseat kan in twee standen worden
geplaatst:
–A = hoog
– B = laag
Voorste buddyseat:
vergrendelen
e Attentie:
Bij het sluiten van de voorste
buddyseat opletten:
– Draaiknop voor veerelement- voorspanning inklappen!
– Controleer of de buddyseat
voor de berijder goed ver-
grendeld is!
 Buddyseat naar achteren kantelen tot de vergrendeling
hoorbaar aangrijpt
 Linker koffer sluiten (
b32)
10LTbkn6.book Seite 35 Freitag, 1. Juli 2005 9:40 09

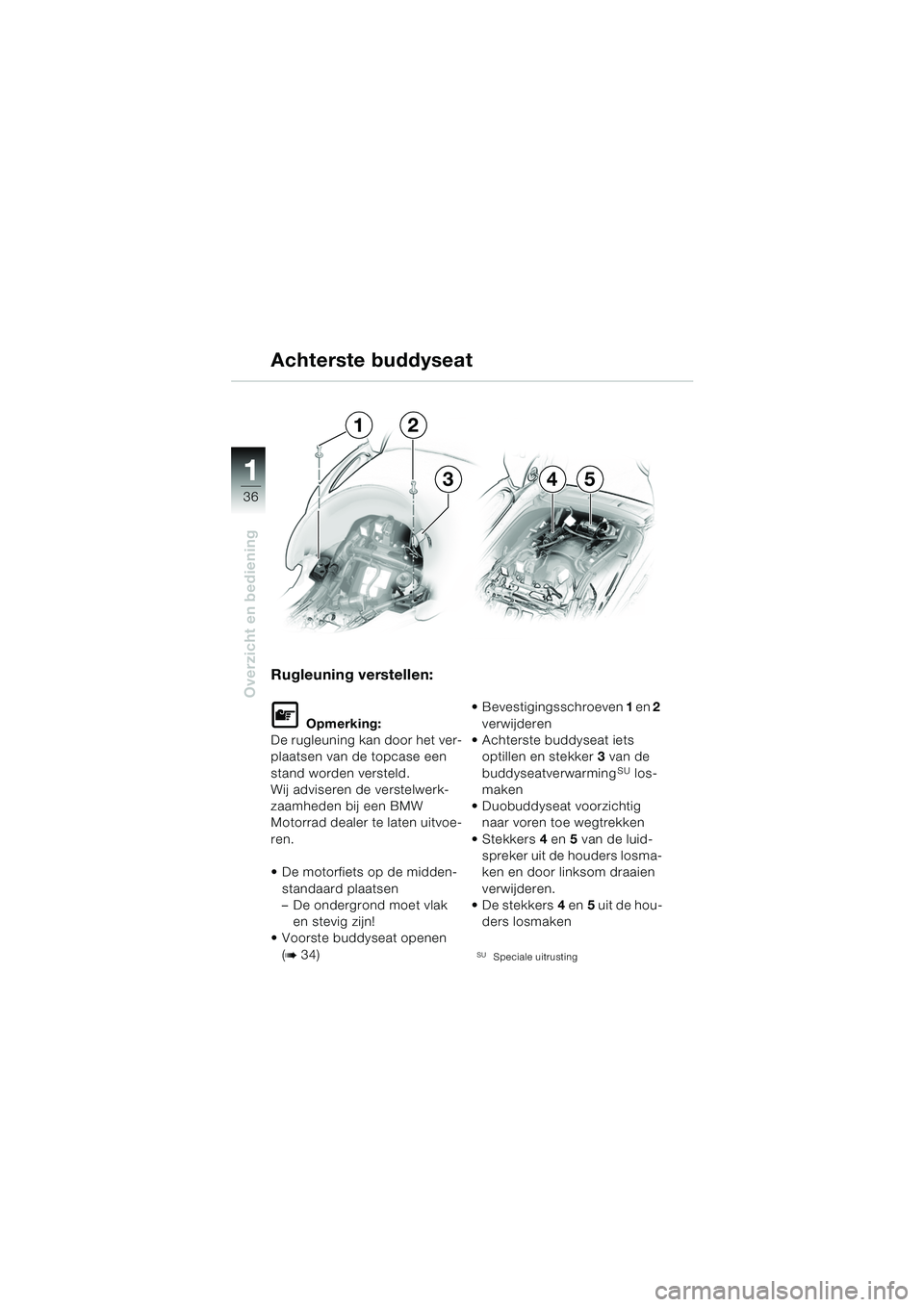

36
Overzicht en bediening
1
Rugleuning verstellen:
L Opmerking:
De rugleuning kan door het ver-
plaatsen van de topcase een
stand worden versteld.
Wij adviseren de verstelwerk-
zaamheden bij een BMW
Motorrad dealer te laten uitvoe-
ren.
 De motorfiets op de midden-
standaard plaatsen
– De ondergrond moet vlak en stevig zijn!
 Voorste buddyseat openen
(
b34)  Bevestigingsschroeven
1 en 2
verwijderen
 Achterste buddyseat iets
optillen en stekker 3 van de
buddyseatverwarming
SU los-
maken
 Duobuddyseat voorzichtig naar voren toe wegtrekken
Stekkers 4 en 5 van de luid-
spreker uit de houders losma-
ken en door linksom draaien
verwijderen.
 De stekkers 4 en 5 uit de hou-
ders losmaken
SUSpeciale uitrusting
Achterste buddyseat
45
12
3
10LTbkn6.book Seite 36 Freitag, 1. Juli 2005 9:40 09

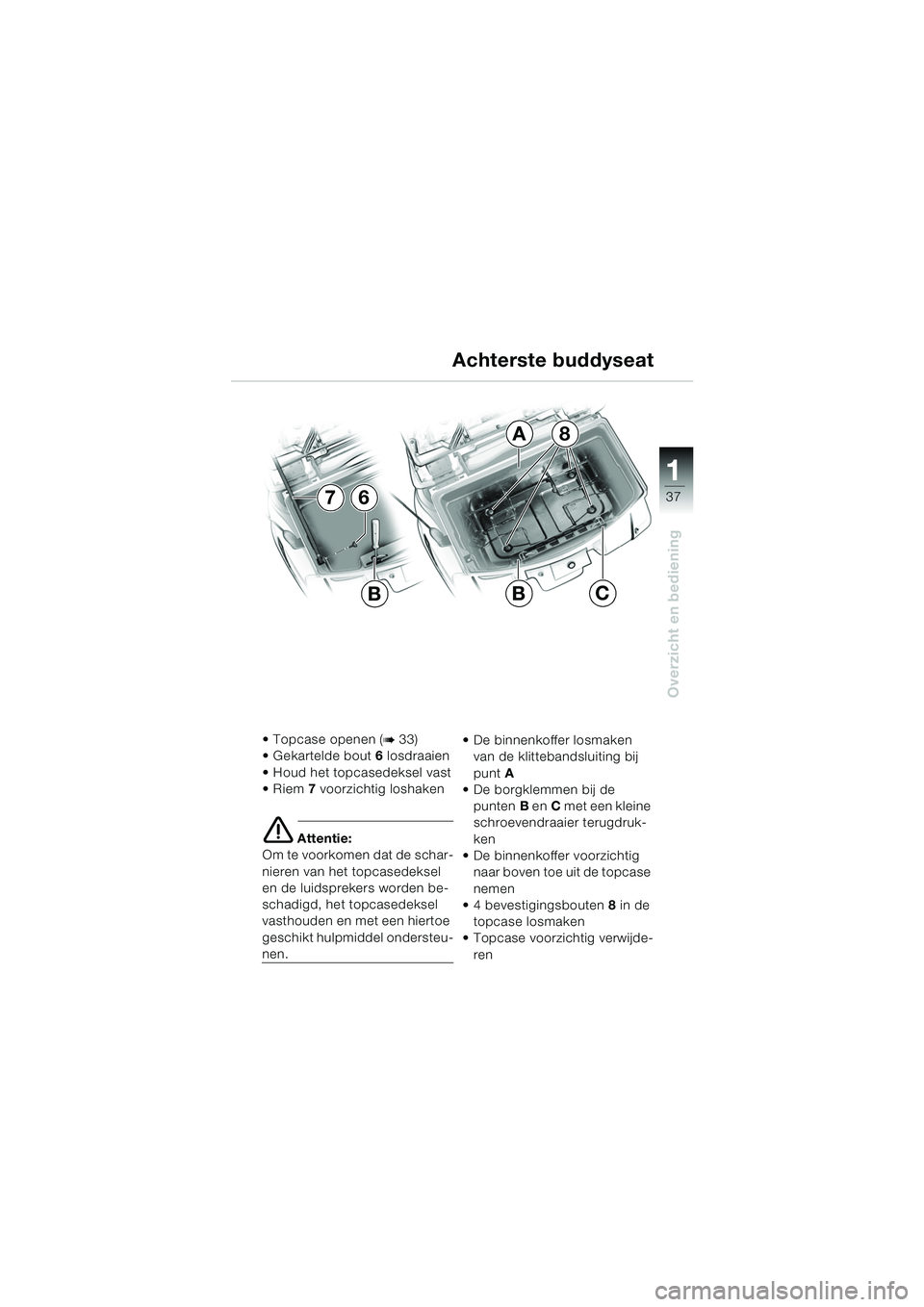

37
Overzicht en bediening
1
Achterste buddyseat
 Topcase openen (b33)
Gekartelde bout 6 losdraaien
 Houd het topcasedeksel vast
Riem 7 voorzichtig loshaken
e Attentie:
Om te voorkomen dat de schar-
nieren van het topcasedeksel
en de luidsprekers worden be-
schadigd, het topcasedeksel
vasthouden en met een hiertoe
geschikt hulpmiddel ondersteu-
nen.  De binnenkoffer losmaken
van de klittebandsluiting bij
punt A
 De borgklemmen bij de
punten B en C met een kleine
schroevendraaier terugdruk-
ken
 De binnenkoffer voorzichtig naar boven toe uit de topcase
nemen
 4 bevestigingsbouten 8 in de
topcase losmaken
 Topcase voorzichtig verwijde-
ren
7
A
C
6
BB
8
10LTbkn6.book Seite 37 Freitag, 1. Juli 2005 9:40 09

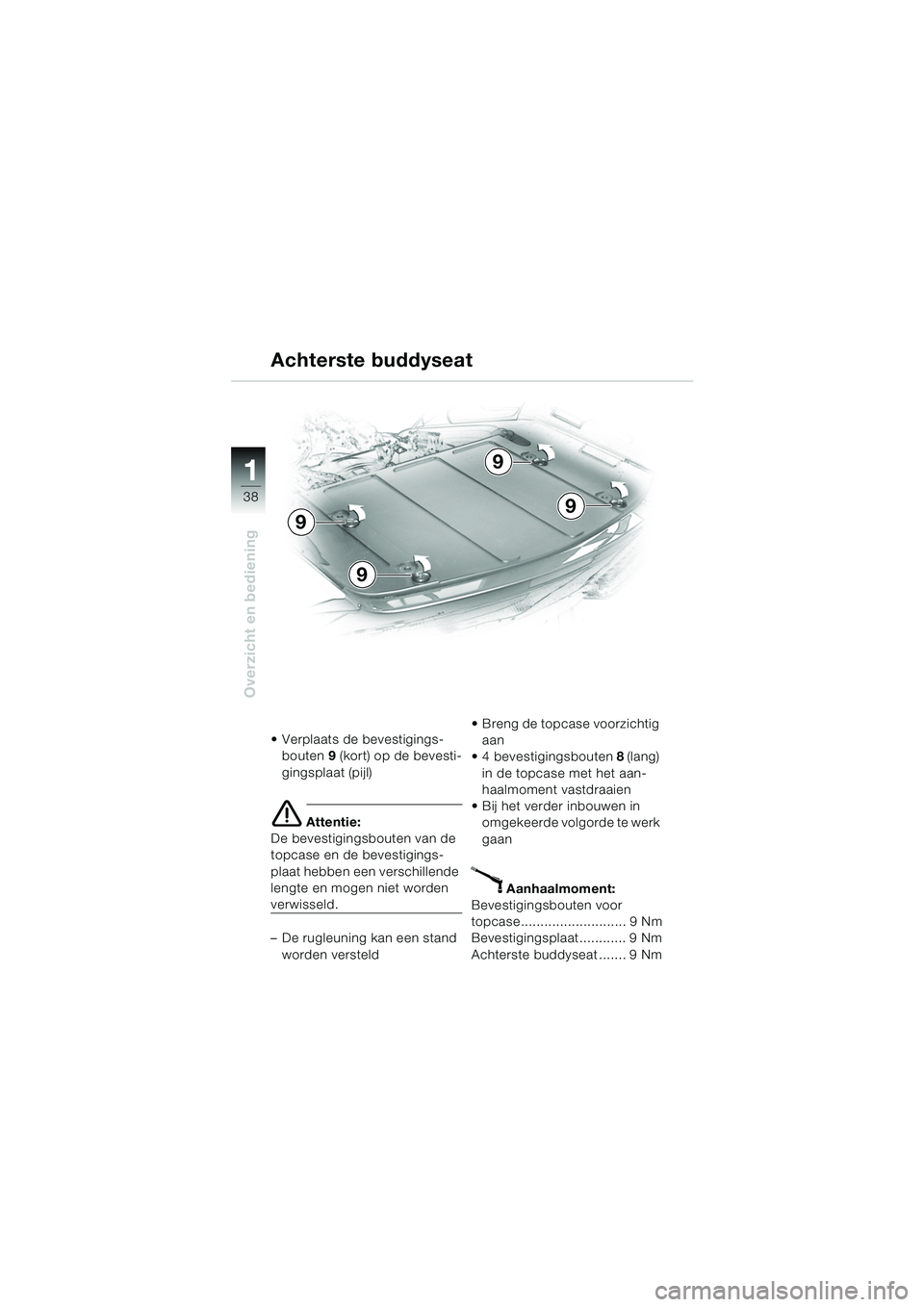

38
Overzicht en bediening
1
Achterste buddyseat
 Verplaats de bevestigings-bouten 9 (kort) op de bevesti-
gingsplaat (pijl)
e Attentie:
De bevestigingsbouten van de
topcase en de bevestigings-
plaat hebben een verschillende
lengte en mogen niet worden
verwisseld.
– De rugleuning kan een stand
worden versteld  Breng de topcase voorzichtig
aan
 4 bevestigingsbouten 8 (lang)
in de topcase met het aan-
haalmoment vastdraaien
 Bij het verder inbouwen in omgekeerde volgorde te werk
gaan
X Aanhaalmoment:
Bevestigingsbouten voor
topcase........................... 9 Nm
Bevestigingsplaat............ 9 Nm
Achterste buddyseat ....... 9 Nm
9
9
9
9
10LTbkn6.book Seite 38 Freitag, 1. Juli 2005 9:40 09
