2005 BMW MOTORRAD K 1200 LT Handleiding (in Dutch)

7
Overzicht en bediening
1

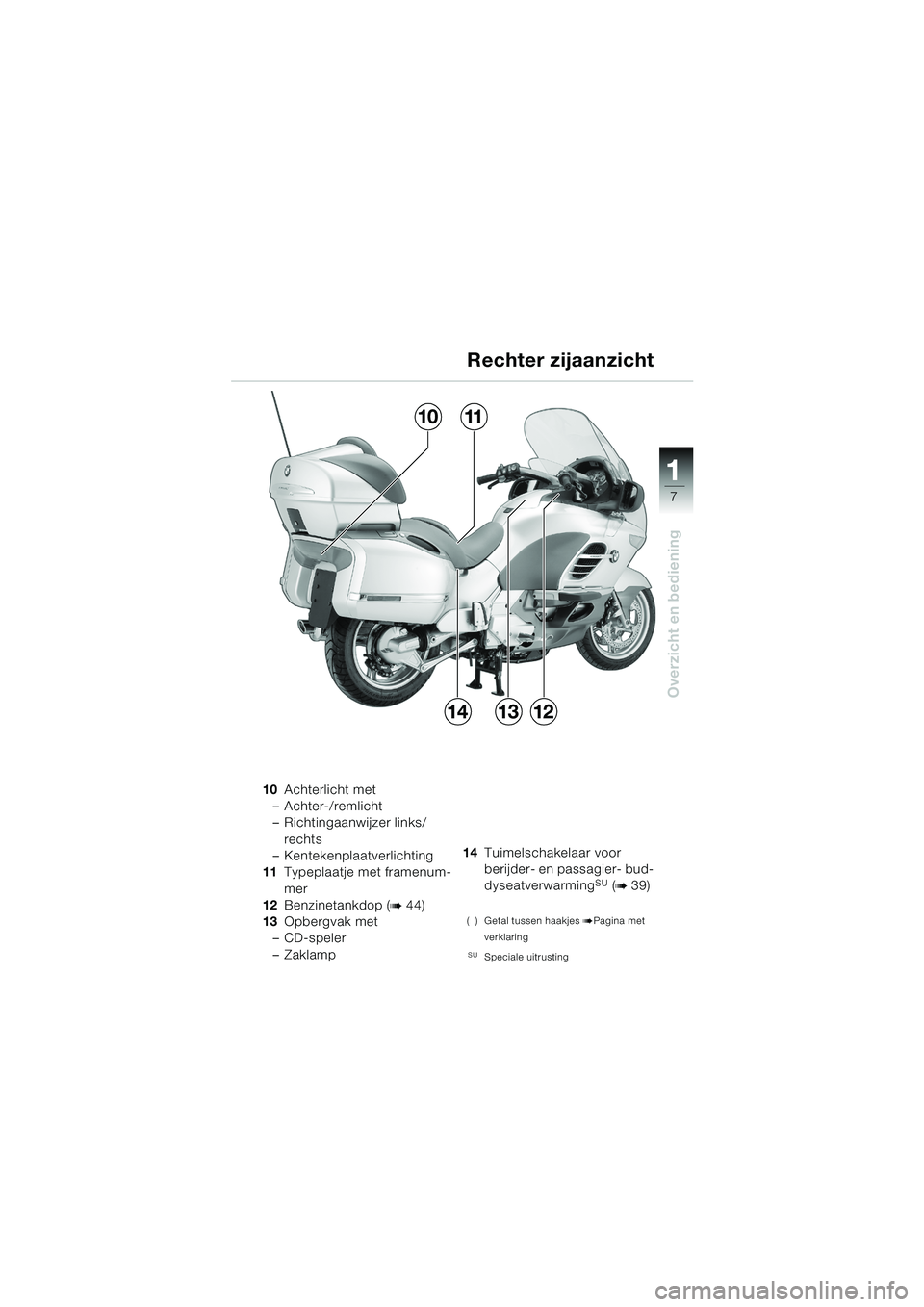

Rechter zijaanzicht
10Achterlicht met
– Achter-/remlicht
– Richtingaanwijzer links/ rechts
– Kentekenplaatverlichting
11 Typeplaatje met framenum-
mer
12 Benzinetankdop (
b44)
13 Opbergvak met
– CD-speler
–Zaklamp 14
Tuimelschakelaar voor
berijder- en passagier- bud-
dyseatverwarming
SU (b39)
( ) Getal tussen haakjes bPagina met
verklaring
SUSpeciale uitrusting
1011
131214
10LTbkn6.book Seite 7 Freitag, 1. Juli 2005 9:40 09

8
Overzicht en bediening
1

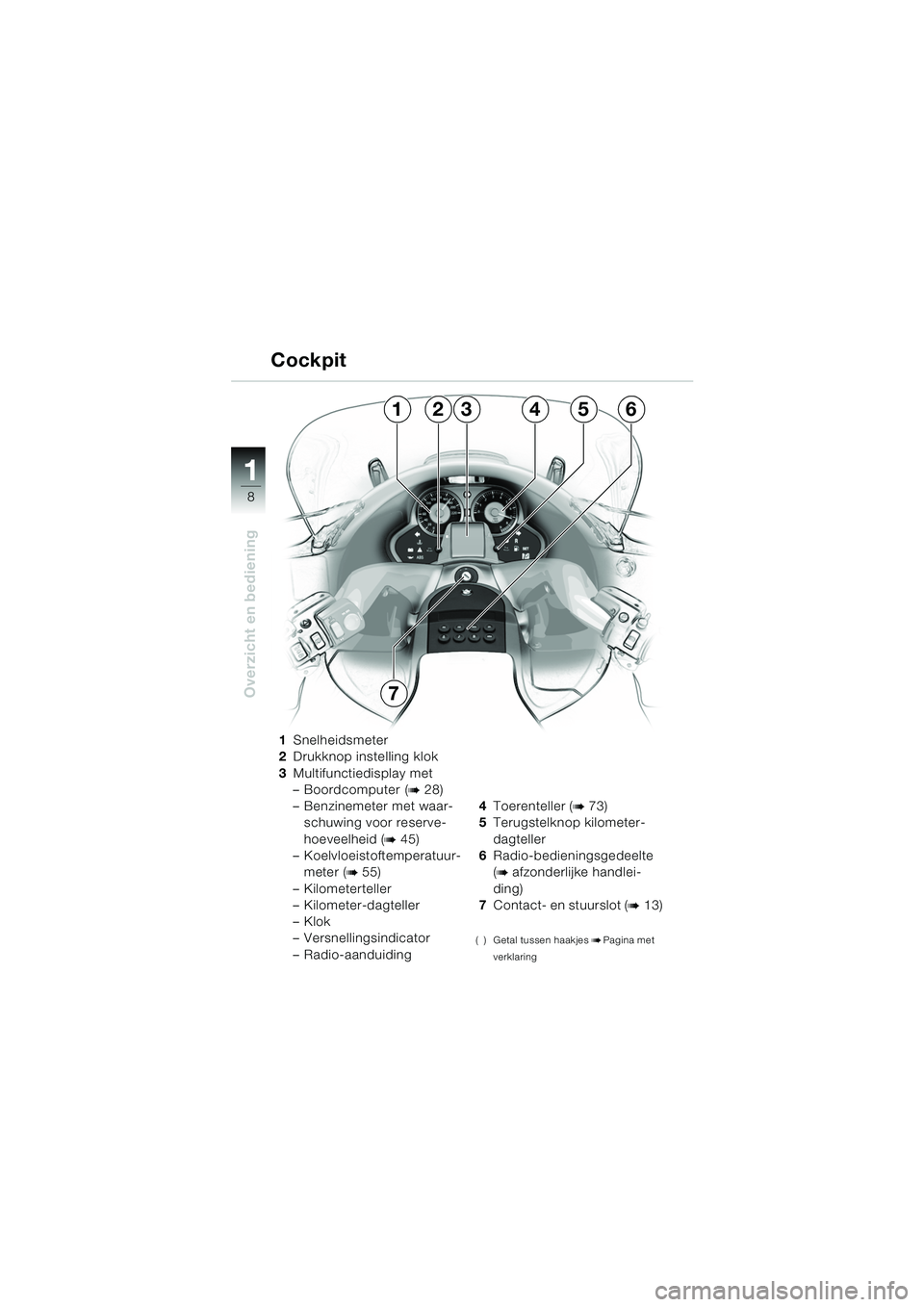

1Snelheidsmeter
2 Drukknop instelling klok
3 Multifunctiedisplay met
– Boordcomputer (
b28)
–Benzinemeter met waar- schuwing voor reserve-
hoeveelheid (
b45)
– Koelvloeistoftemperatuur- meter (
b55)
– Kilometerteller
– Kilometer-dagteller
–Klok
– Versnellingsindicator
– Radio-aanduiding 4
Toerenteller (
b73)
5 Terugstelknop kilometer-
dagteller
6 Radio-bedieningsgedeelte
(
b afzonderlijke handlei-
ding)
7 Contact- en stuurslot (
b13)
( ) Getal tussen haakjes bPagina met
verklaring
Cockpit
123456
7
10LTbkn6.book Seite 8 Freitag, 1. Juli 2005 9:40 09

9
Overzicht en bediening
1
8Controlelampenpaneel
(
b 10, 11)
9 Cockpitverlichting
–A Aan
– B Uit
– C Automatisch
(
b afzonderlijke handlei-
ding DWASU)
10 Draaiknop voor koplampaf-
stelling (
b62) 11
Radio/CD-speler met
opbergvak
12 Zaklamp
SUSpeciale uitrusting
( ) Getal tussen haakjes
bPagina met
verklaring
Cockpit
C
B
A89
111012
10LTbkn6.book Seite 9 Freitag, 1. Juli 2005 9:40 09

10
Overzicht en bediening
1

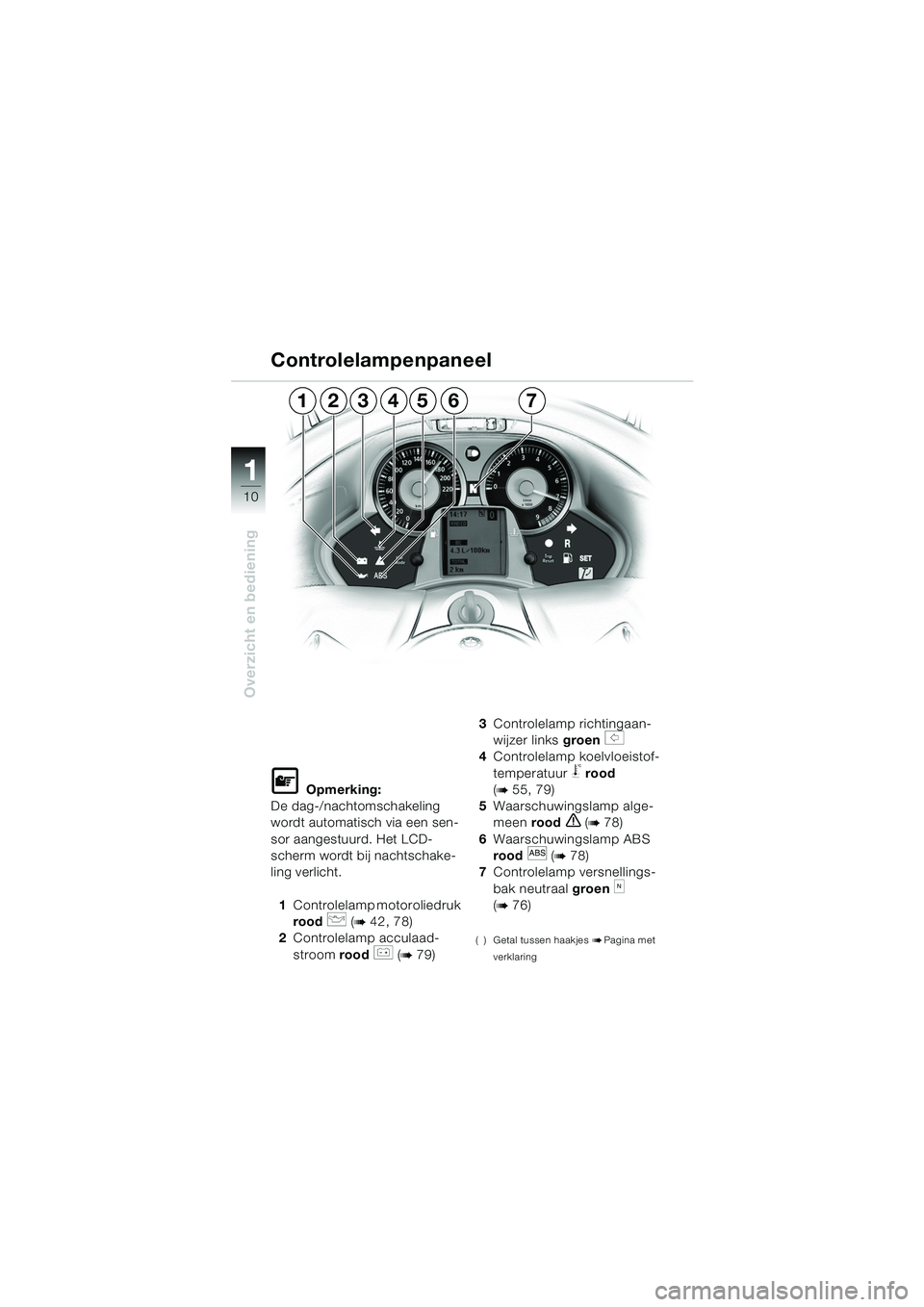

L Opmerking:
De dag-/nachtomschakeling
wordt automatisch via een sen-
sor aangestuurd. Het LCD-
scherm wordt bij nachtschake-
ling verlicht.
1 Controlelamp motoroliedruk
rood
p (b 42, 78)
2 Controlelamp acculaad-
stroom rood
r (b79) 3
Controlelamp richtingaan-
wijzer links groen
s
4 Controlelamp koelvloeistof-
temperatuur
j rood
(
b 55, 79)
5 Waarschuwingslamp alge-
meen rood
e (b78)
6 Waarschuwingslamp ABS
rood
l (b78)
7 Controlelamp versnellings-
bak neutraal groen
k
(
b76)
( ) Getal tussen haakjes bPagina met
verklaring
Controlelampenpaneel
5617324
10LTbkn6.book Seite 10 Freitag, 1. Juli 2005 9:40 09

11
Overzicht en bediening
1

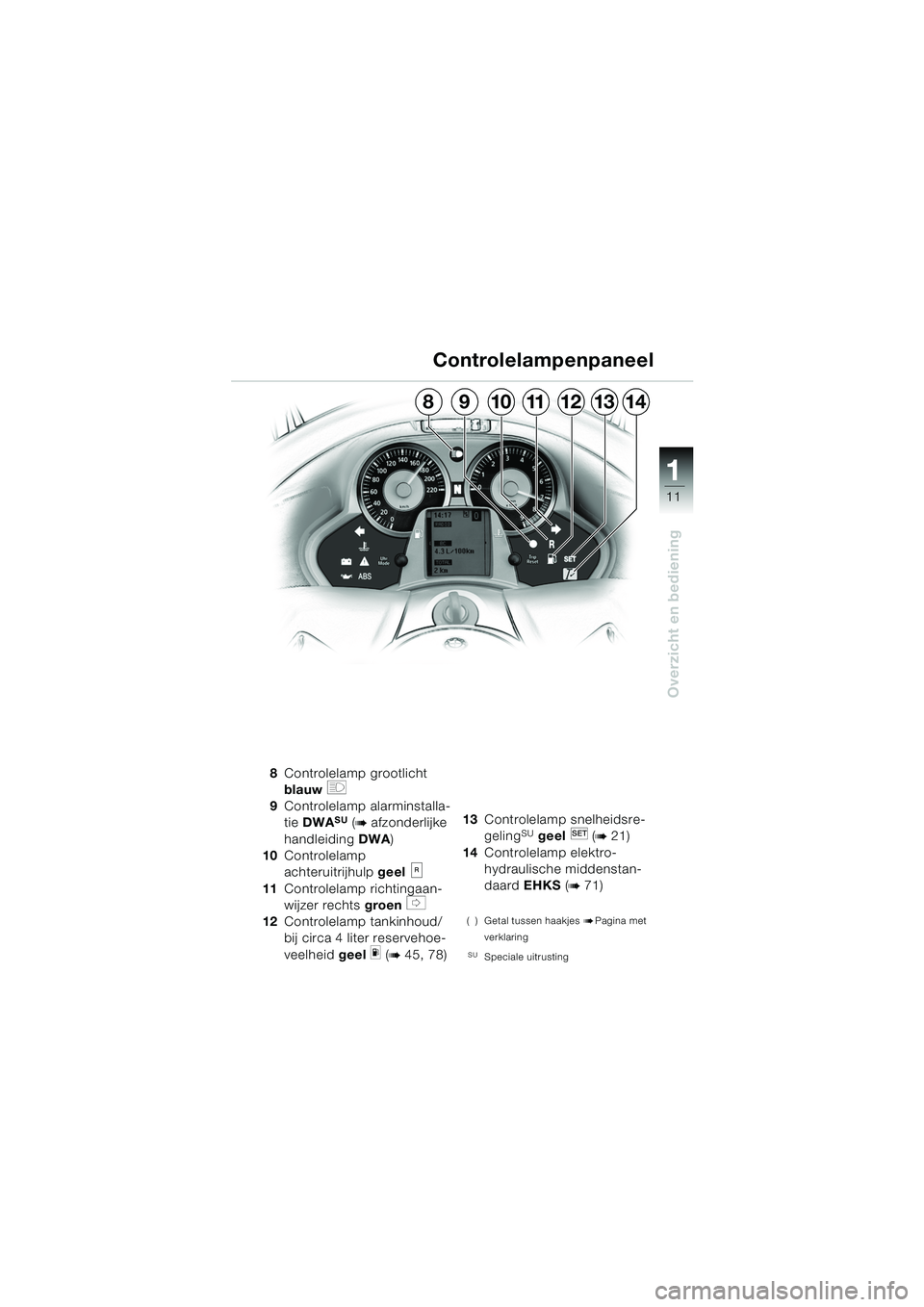

Controlelampenpaneel
8Controlelamp grootlicht
blauw
q
9 Controlelamp alarminstalla-
tie DWA
SU (b afzonderlijke
handleiding DWA)
10 Controlelamp
achteruitrijhulp geel
11 Controlelamp richtingaan-
wijzer rechts groen
t
12 Controlelamp tankinhoud/
bij circa 4 liter reservehoe-
veelheid geel
m (b 45, 78) 13
Controlelamp snelheidsre-
geling
SU geel (b21)
14 Controlelamp elektro-
hydraulische middenstan-
daard EHKS (
b71)
( ) Getal tussen haakjes bPagina met
verklaring
SUSpeciale uitrusting
121114131098
10LTbkn6.book Seite 11 Freitag, 1. Juli 2005 9:40 09

12
Overzicht en bediening
1

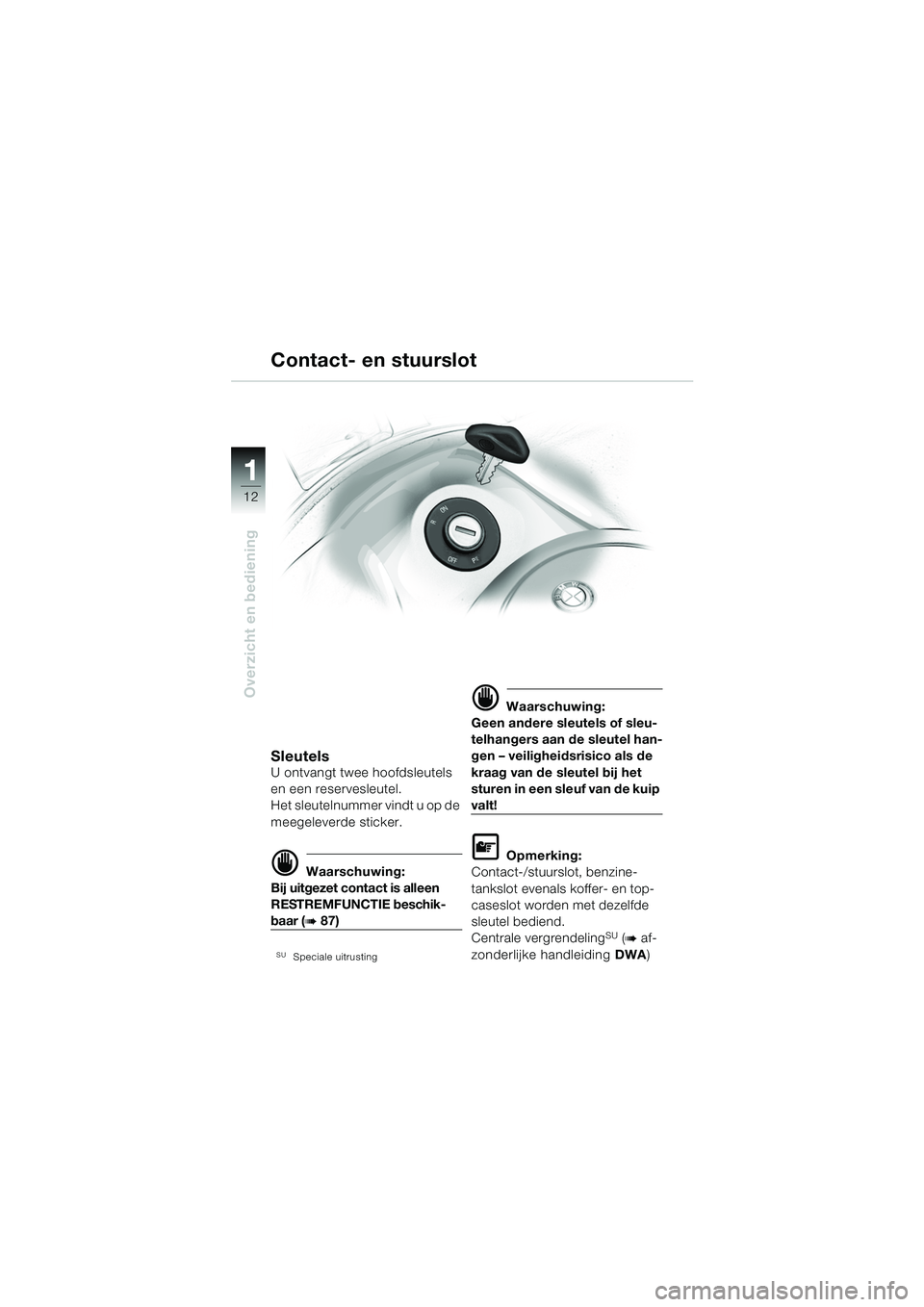

SleutelsU ontvangt twee hoofdsleutels
en een reservesleutel.
Het sleutelnummer vindt u op de
meegeleverde sticker.
d Waarschuwing:
Bij uitgezet contact is alleen
RESTREMFUNCTIE beschik-
baar (b87)
SUSpeciale uitrusting
d Waarschuwing:
Geen andere sleutels of sleu-
telhangers aan de sleutel han-
gen – veiligheidsrisico als de
kraag van de sleutel bij het
sturen in een sleuf van de kuip
valt!
L Opmerking:
Contact-/stuurslot, benzine-
tankslot evenals koffer- en top-
caseslot worden met dezelfde
sleutel bediend.
Centrale vergrendeling
SU (b af-
zonderlijke handleiding DWA)
Contact- en stuurslot
10LTbkn6.book Seite 12 Freitag, 1. Juli 2005 9:40 09

13
Overzicht en bediening
1

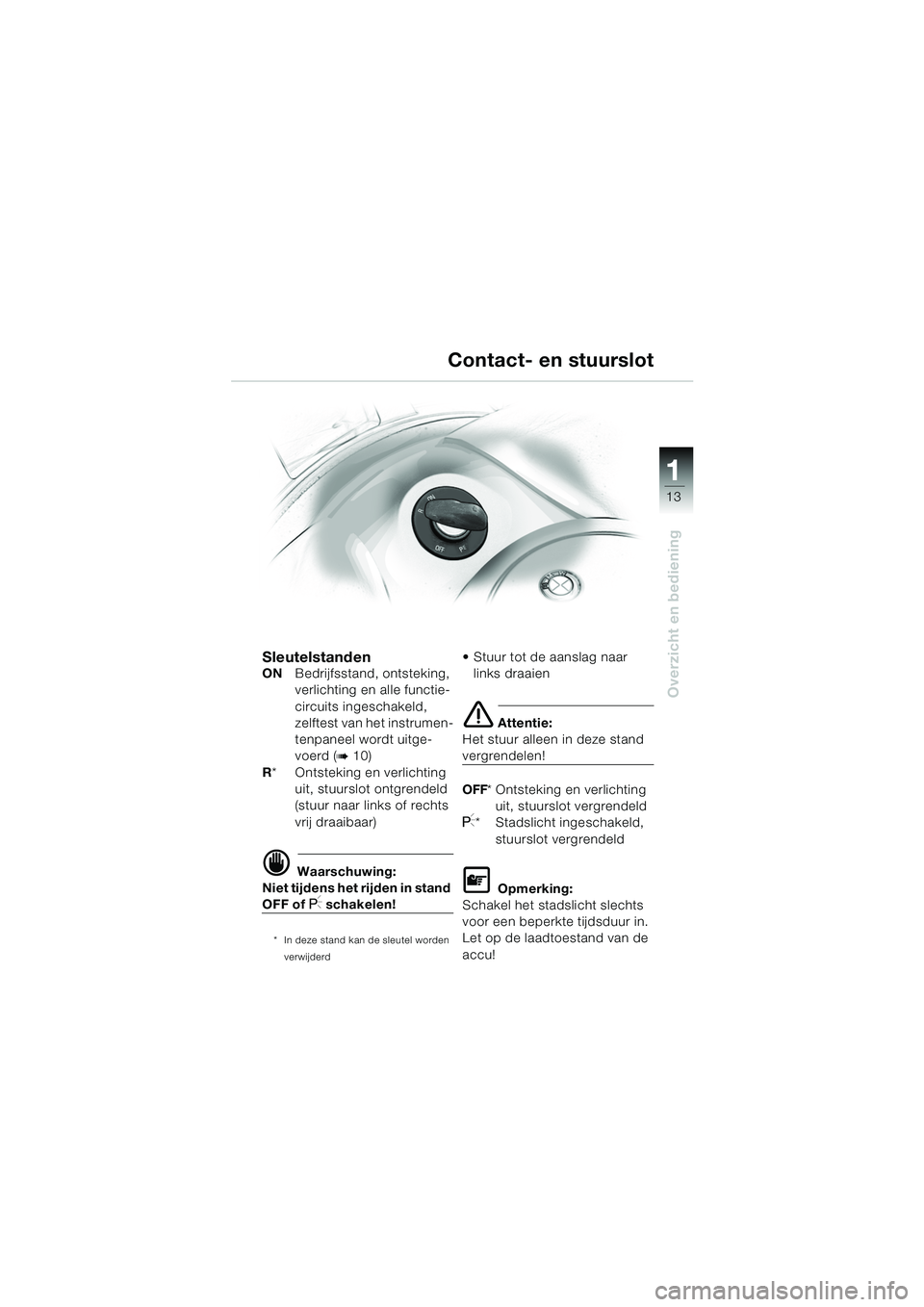

Sleutelstanden
ONBedrijfsstand, ontsteking,
verlichting en alle functie-
circuits ingeschakeld,
zelftest van het instrumen-
tenpaneel wordt uitge-
voerd (
b10)
R * Ontsteking en verlichting
uit, stuurslot ontgrendeld
(stuur naar links of rechts
vrij draaibaar)
d Waarschuwing:
Niet tijdens het rijden in stand
OFF of I schakelen!
* In deze stand kan de sleutel worden
verwijderd
 Stuur tot de aanslag naar links draaien
e Attentie:
Het stuur alleen in deze stand
vergrendelen!
OFF * Ontsteking en verlichting
uit, stuurslot vergrendeld
I* Stadslicht ingeschakeld, stuurslot vergrendeld
L Opmerking:
Schakel het stadslicht slechts
voor een beperkte tijdsduur in.
Let op de laadtoestand van de
accu!
Contact- en stuurslot
10LTbkn6.book Seite 13 Freitag, 1. Juli 2005 9:40 09

14
Overzicht en bediening
1

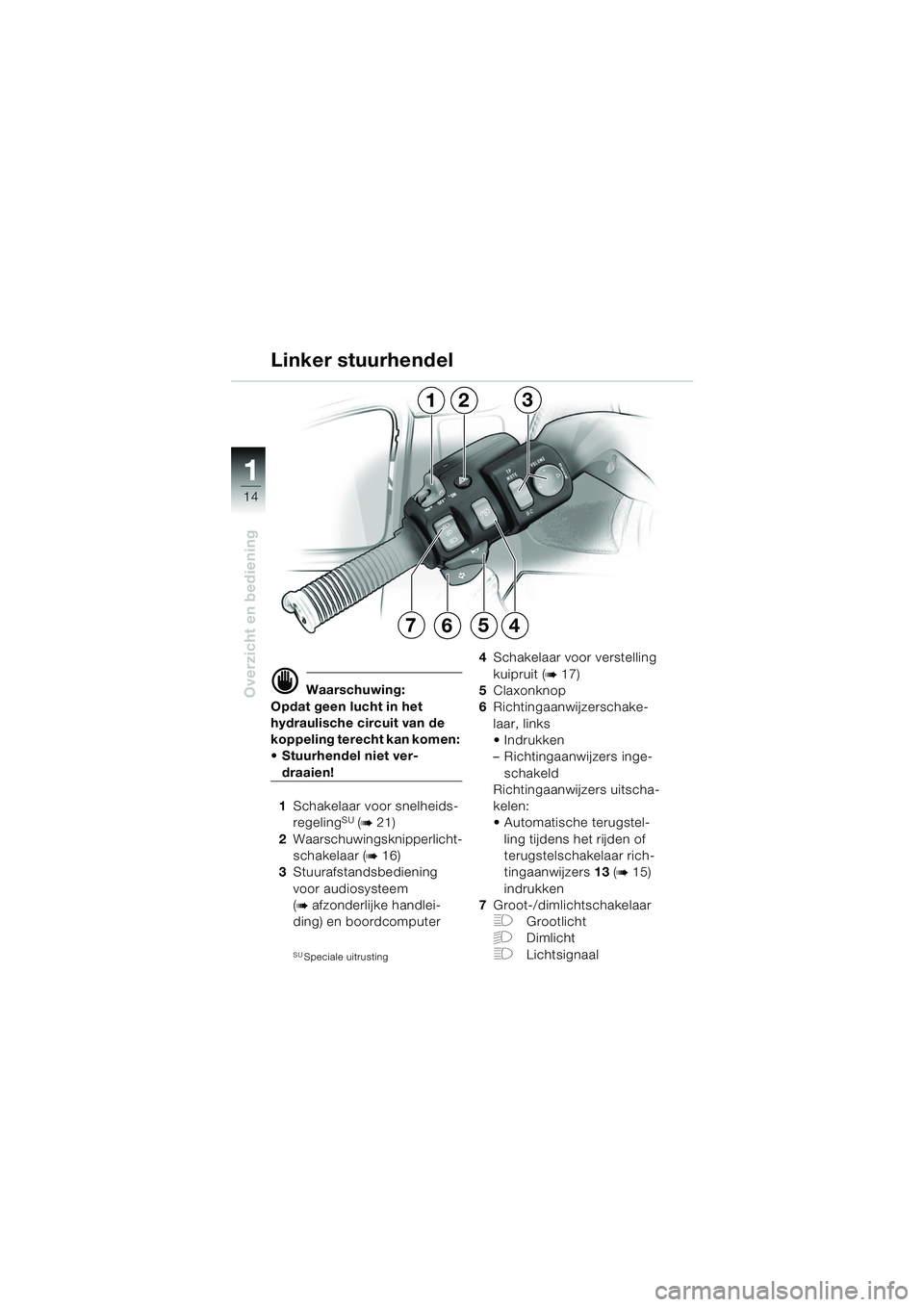

Linker stuurhendel
d Waarschuwing:
Opdat geen lucht in het
hydraulische circuit van de
koppeling terecht kan komen:
 Stuurhendel niet ver-
draaien!
1 Schakelaar voor snelheids-
regeling
SU (b21)
2 Waarschuwingsknipperlicht-
schakelaar (
b16)
3 Stuurafstandsbediening
voor audiosysteem
(
b afzonderlijke handlei-
ding) en boordcomputer
SUSpeciale uitrusting
4 Schakelaar voor verstelling
kuipruit (
b17)
5 Claxonknop
6 Richtingaanwijzerschake-
laar, links
Indrukken
– Richtingaanwijzers inge-
schakeld
Richtingaanwijzers uitscha-
kelen:
 Automatische terugstel-
ling tijdens het rijden of
terugstelschakelaar rich-
tingaanwijzers 13 (
b15)
indrukken
7 Groot-/dimlichtschakelaar
FGrootlicht
GDimlicht
FLichtsignaal
123
5467
10LTbkn6.book Seite 14 Freitag, 1. Juli 2005 9:40 09
