2005 BMW MOTORRAD K 1200 LT Handleiding (in Dutch)

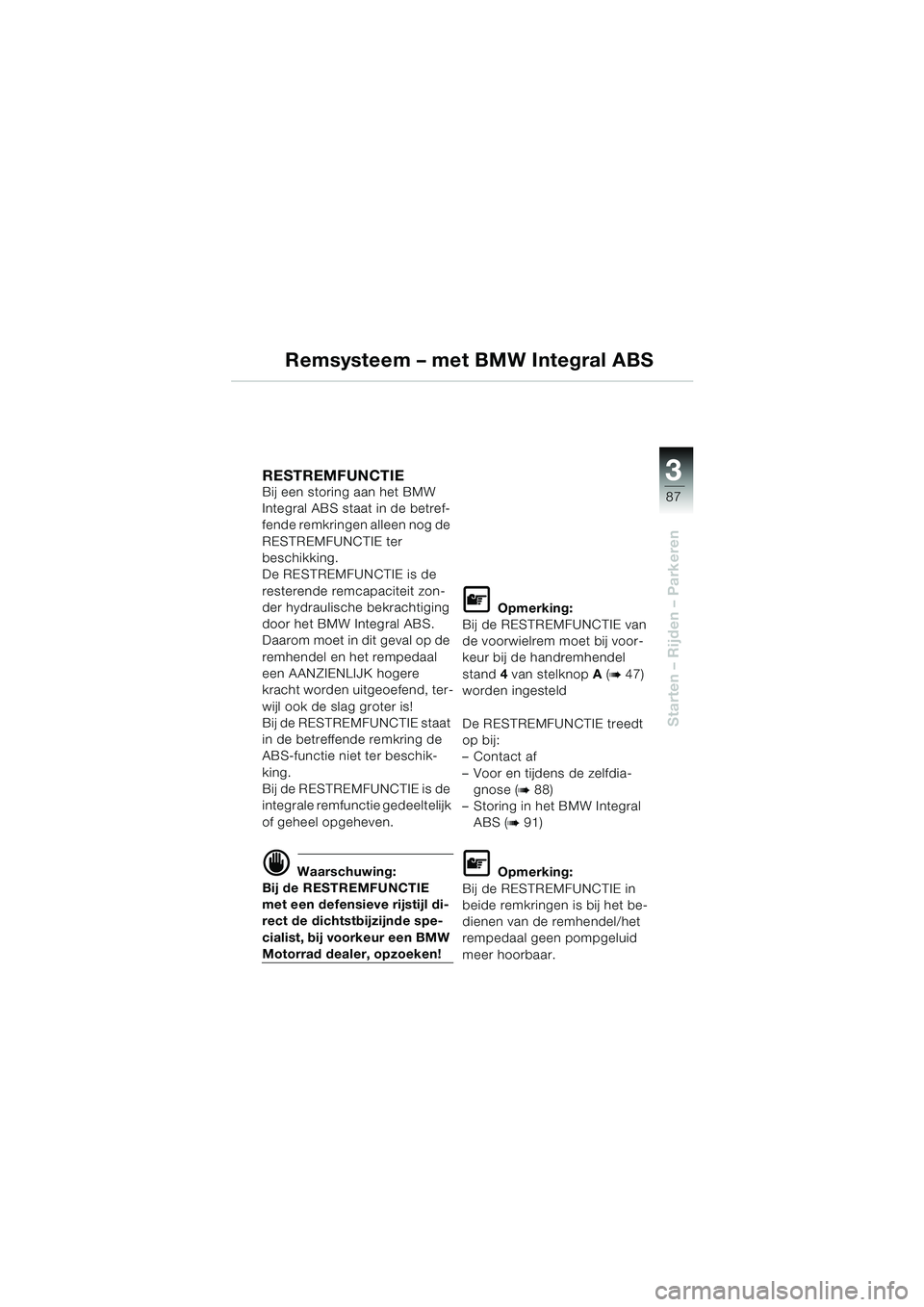

3
87
Starten – Rijden – Parkeren
Remsysteem – met BMW Integral ABS
RESTREMFUNCTIE Bij een storing aan het BMW
Integral ABS staat in de betref-
fende remkringen alleen nog de
RESTREMFUNCTIE ter
beschikking.
De RESTREMFUNCTIE is de
resterende remcapaciteit zon-
der hydraulische bekrachtiging
door het BMW Integral ABS.
Daarom moet in dit geval op de
remhendel en het rempedaal
een AANZIENLIJK hogere
kracht worden uitgeoefend, ter-
wijl ook de slag groter is!
Bij de RESTREMFUNCTIE staat
in de betreffende remkring de
ABS-functie niet ter beschik-
king.
Bij de RESTREMFUNCTIE is de
integrale remfunctie gedeeltelijk
of geheel opgeheven.
d Waarschuwing:
Bij de RESTREMFUNCTIE
met een defensieve rijstijl di-
rect de dichtstbijzijnde spe-
cialist, bij voorkeur een BMW
Motorrad dealer, opzoeken!
L Opmerking:
Bij de RESTREMFUNCTIE van
de voorwielrem moet bij voor-
keur bij de handremhendel
stand 4 van stelknop A (
b47)
worden ingesteld
De RESTREMFUNCTIE treedt
op bij:
–Contact af
– Voor en tijdens de zelfdia- gnose (
b88)
– Storing in het BMW Integral ABS (
b91)
L Opmerking:
Bij de RESTREMFUNCTIE in
beide remkringen is bij het be-
dienen van de remhendel/het
rempedaal geen pompgeluid
meer hoorbaar.
10LTbkn6.book Seite 87 Freitag, 1. Juli 2005 9:40 09

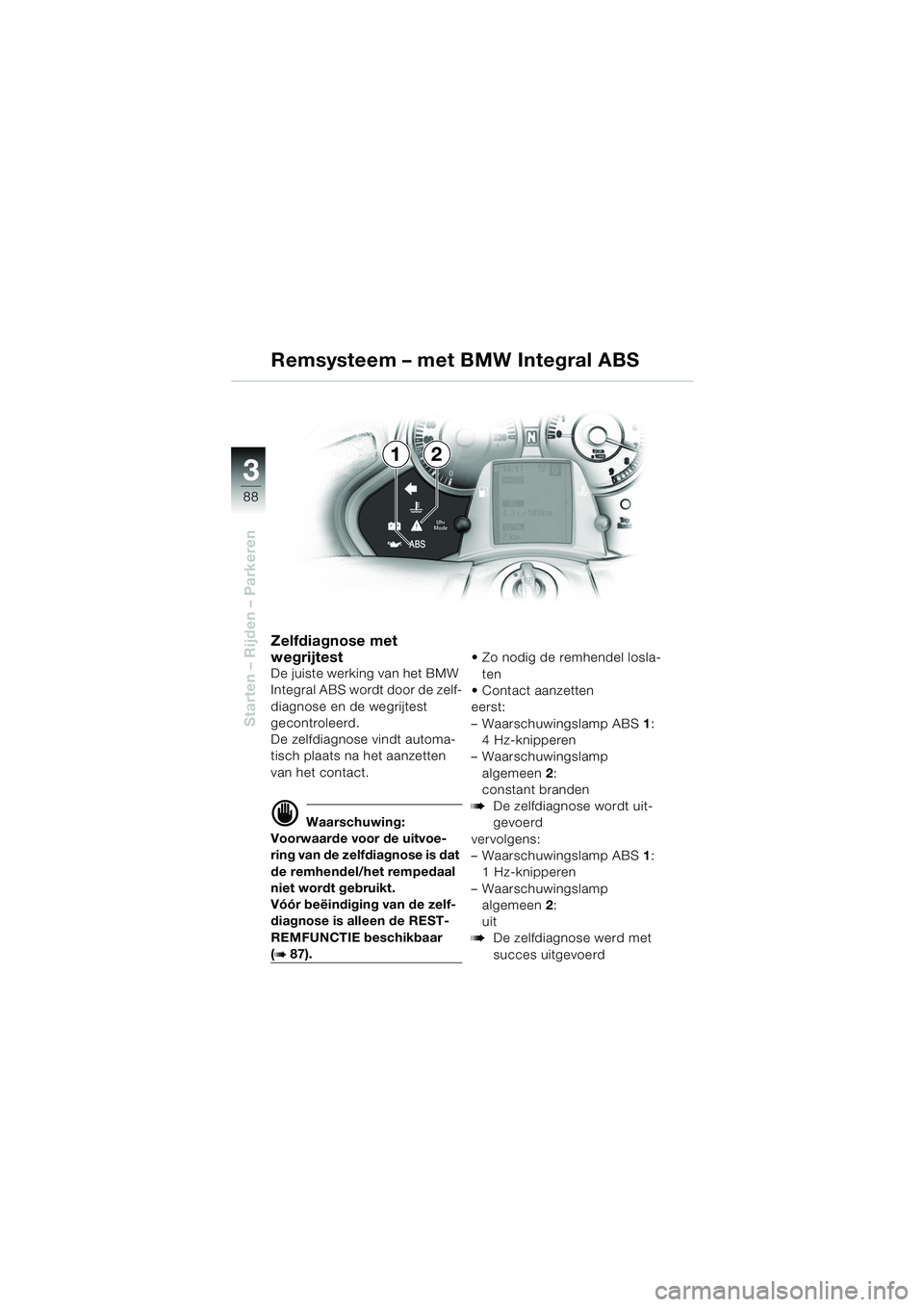

88
Starten – Rijden – Parkeren
3
Zelfdiagnose met
wegrijtest
De juiste werking van het BMW
Integral ABS wordt door de zelf-
diagnose en de wegrijtest
gecontroleerd.
De zelfdiagnose vindt automa-
tisch plaats na het aanzetten
van het contact.
d Waarschuwing:
Voorwaarde voor de uitvoe-
ring van de zelfdiagnose is dat
de remhendel/het rempedaal
niet wordt gebruikt.
Vóór beëindiging van de zelf-
diagnose is alleen de REST-
REMFUNCTIE beschikbaar
(b87).  Zo nodig de remhendel losla-
ten
 Contact aanzetten
eerst:
– Waarschuwingslamp ABS 1:
4 Hz-knipperen
– Waarschuwingslamp algemeen 2:
constant branden
bDe zelfdiagnose wordt uit-
gevoerd
vervolgens:
– Waarschuwingslamp ABS 1:
1 Hz-knipperen
– Waarschuwingslamp algemeen 2:
uit
bDe zelfdiagnose werd met
succes uitgevoerd
Remsysteem – met BMW Integral ABS
12
10LTbkn6.book Seite 88 Freitag, 1. Juli 2005 9:40 09

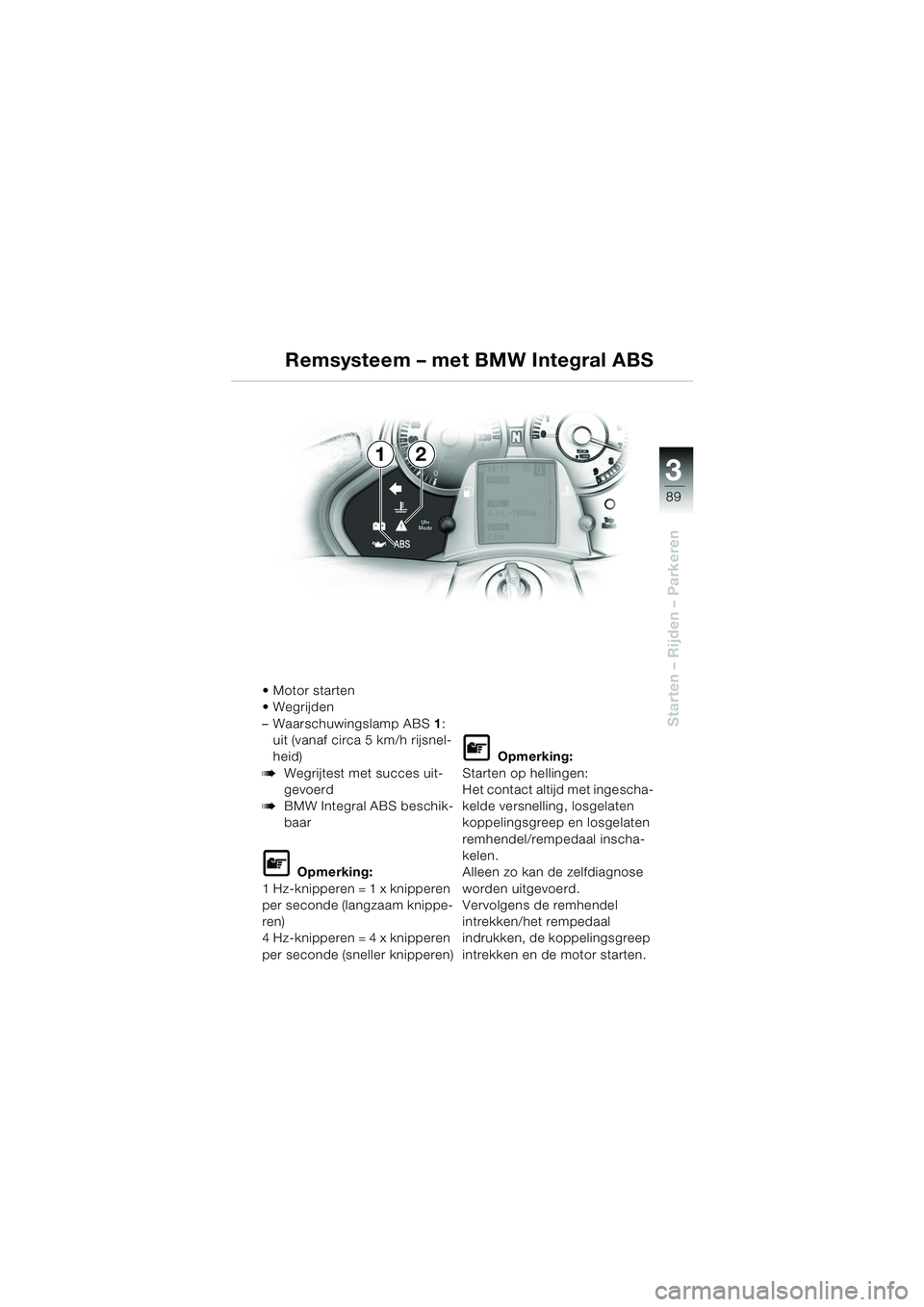

3
89
Starten – Rijden – Parkeren
12
 Motor starten
 Wegrijden
– Waarschuwingslamp ABS1:
uit (vanaf circa 5 km/h rijsnel-
heid)
bWegrijtest met succes uit-
gevoerd
bBMW Integral ABS beschik-
baar
L Opmerking:
1 Hz-knipperen = 1 x knipperen
per seconde (langzaam knippe-
ren)
4 Hz-knipperen = 4 x knipperen
per seconde (sneller knipperen)
L Opmerking:
Starten op hellingen:
Het contact altijd met ingescha-
kelde versnelling, losgelaten
koppelingsgreep en losgelaten
remhendel/rempedaal inscha-
kelen.
Alleen zo kan de zelfdiagnose
worden uitgevoerd.
Vervolgens de remhendel
intrekken/het rempedaal
indrukken, de koppelingsgreep
intrekken en de motor starten.
Remsysteem – met BMW Integral ABS
10LTbkn6.book Seite 89 Freitag, 1. Juli 2005 9:40 09

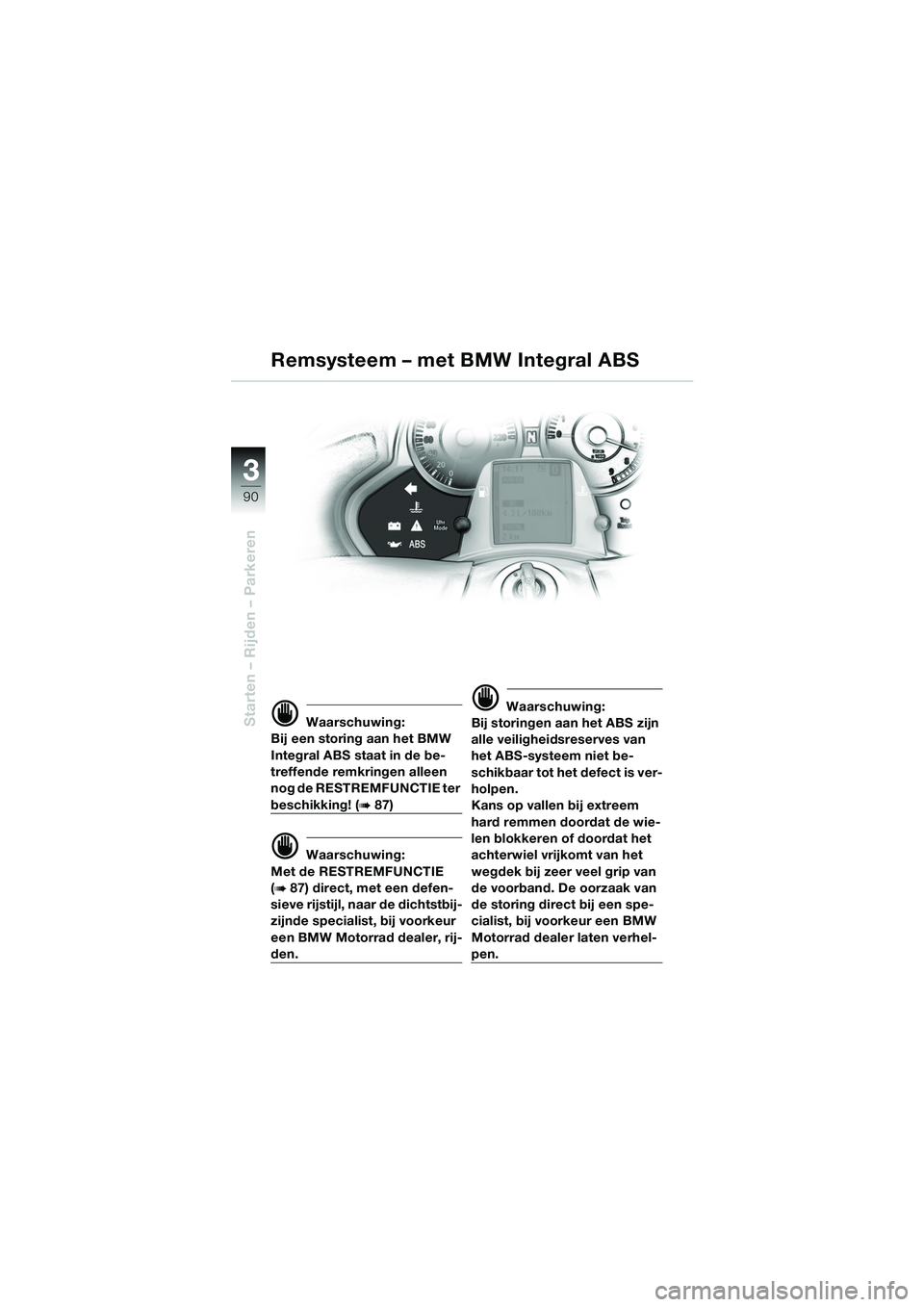

90
Starten – Rijden – Parkeren
3
d Waarschuwing:
Bij een storing aan het BMW
Integral ABS staat in de be-
treffende remkringen alleen
nog de RESTREMFUNCTIE ter
beschikking! (b87)
d Waarschuwing:
Met de RESTREMFUNCTIE
(
b87) direct, met een defen-
sieve rijstijl, naar de dichtstbij-
zijnde specialist, bij voorkeur
een BMW Motorrad dealer, rij-
den.
d Waarschuwing:
Bij storingen aan het ABS zijn
alle veiligheidsreserves van
het ABS-systeem niet be-
schikbaar tot het defect is ver-
holpen.
Kans op vallen bij extreem
hard remmen doordat de wie-
len blokkeren of doordat het
achterwiel vrijkomt van het
wegdek bij zeer veel grip van
de voorband. De oorzaak van
de storing direct bij een spe-
cialist, bij voorkeur een BMW
Motorrad dealer laten verhel-
pen.
Remsysteem – met BMW Integral ABS
10LTbkn6.book Seite 90 Freitag, 1. Juli 2005 9:40 09

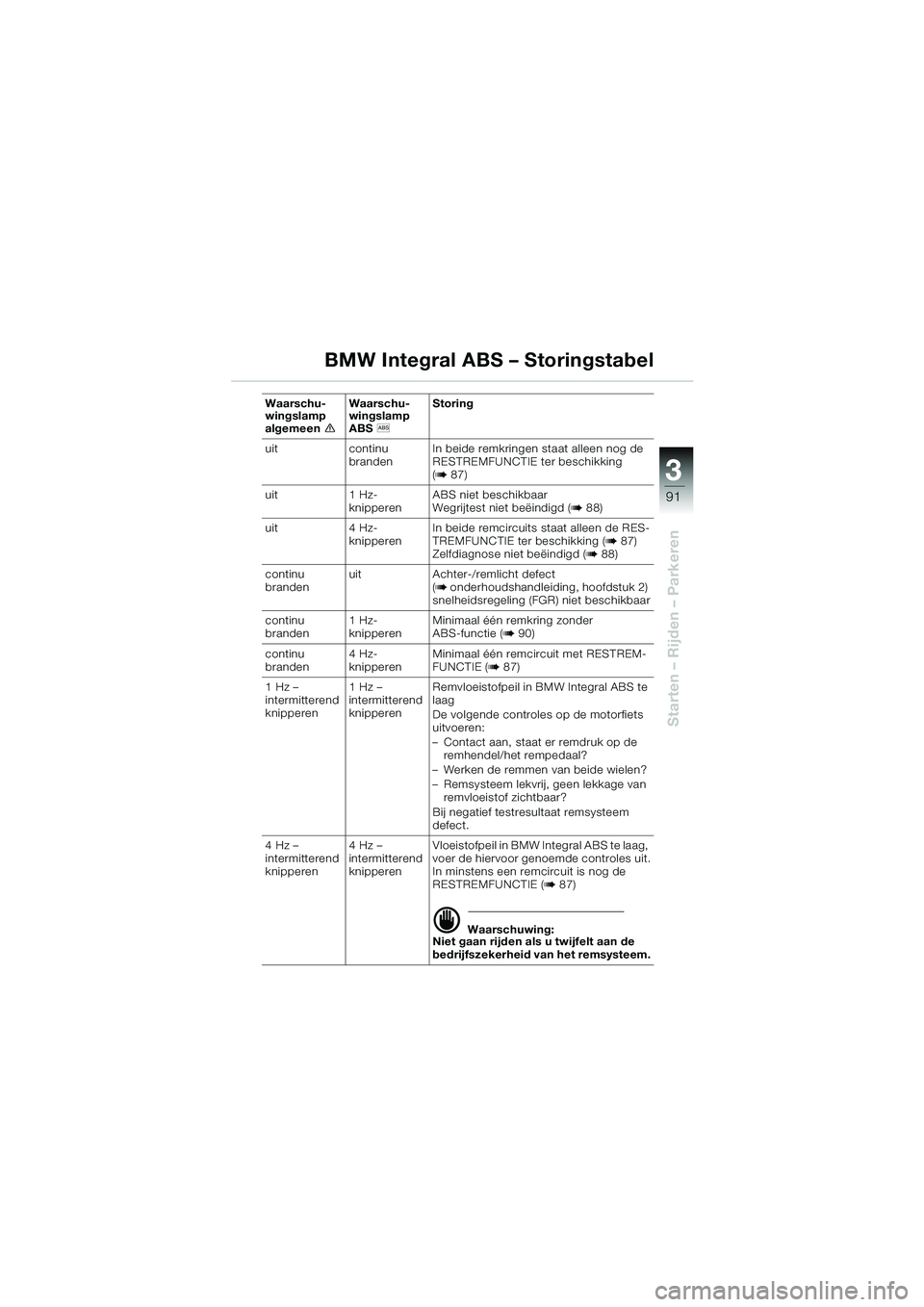

3
91
Starten – Rijden – Parkeren
BMW Integral ABS – Storingstabel
Waarschu-
wingslamp
algemeen eWaarschu-
wingslamp

ABS l Storing
uit continu brandenIn beide remkringen staat alleen nog de
RESTREMFUNCTIE ter beschikking
(
b87)
uit 1 Hz- knipperenABS niet beschikbaar
Wegrijtest niet beëindigd (
b88)
uit 4 Hz- knipperenIn beide remcircuits staat alleen de RES-
TREMFUNCTIE ter beschikking (
b87)
Zelfdiagnose niet beëindigd (b88)
continu
branden uit Achter-/remlicht defect
(
b onderhoudshandleiding, hoofdstuk 2)
snelheidsregeling (FGR) niet beschikbaar
continu
branden 1 Hz-
knipperenMinimaal één remkring zonder
ABS-functie (
b90)
continu
branden 4 Hz-
knipperenMinimaal één remcircuit met RESTREM-
FUNCTIE (
b87)
1 Hz –
intermitterend
knipperen 1 Hz –
intermitterend
knipperenRemvloeistofpeil in BMW Integral ABS te
laag
De volgende controles op de motorfiets
uitvoeren:
– Contact aan, staat er remdruk op de
remhendel/het rempedaal?
– Werken de remmen van beide wielen?
– Remsysteem lekvrij, geen lekkage van remvloeistof zichtbaar?
Bij negatief testresultaat remsysteem
defect.
4 Hz –
intermitterend
knipperen 4 Hz –
intermitterend
knipperenVloeistofpeil in BMW Integral ABS te laag,
voer de hiervoor genoemde controles uit.
In minstens een remcircuit is nog de
RESTREMFUNCTIE (
b87)
d Waarschuwing:
Niet gaan rijden als u twijfelt aan de
bedrijfszekerheid van het remsysteem.
10LTbkn6.book Seite 91 Freitag, 1. Juli 2005 9:40 09

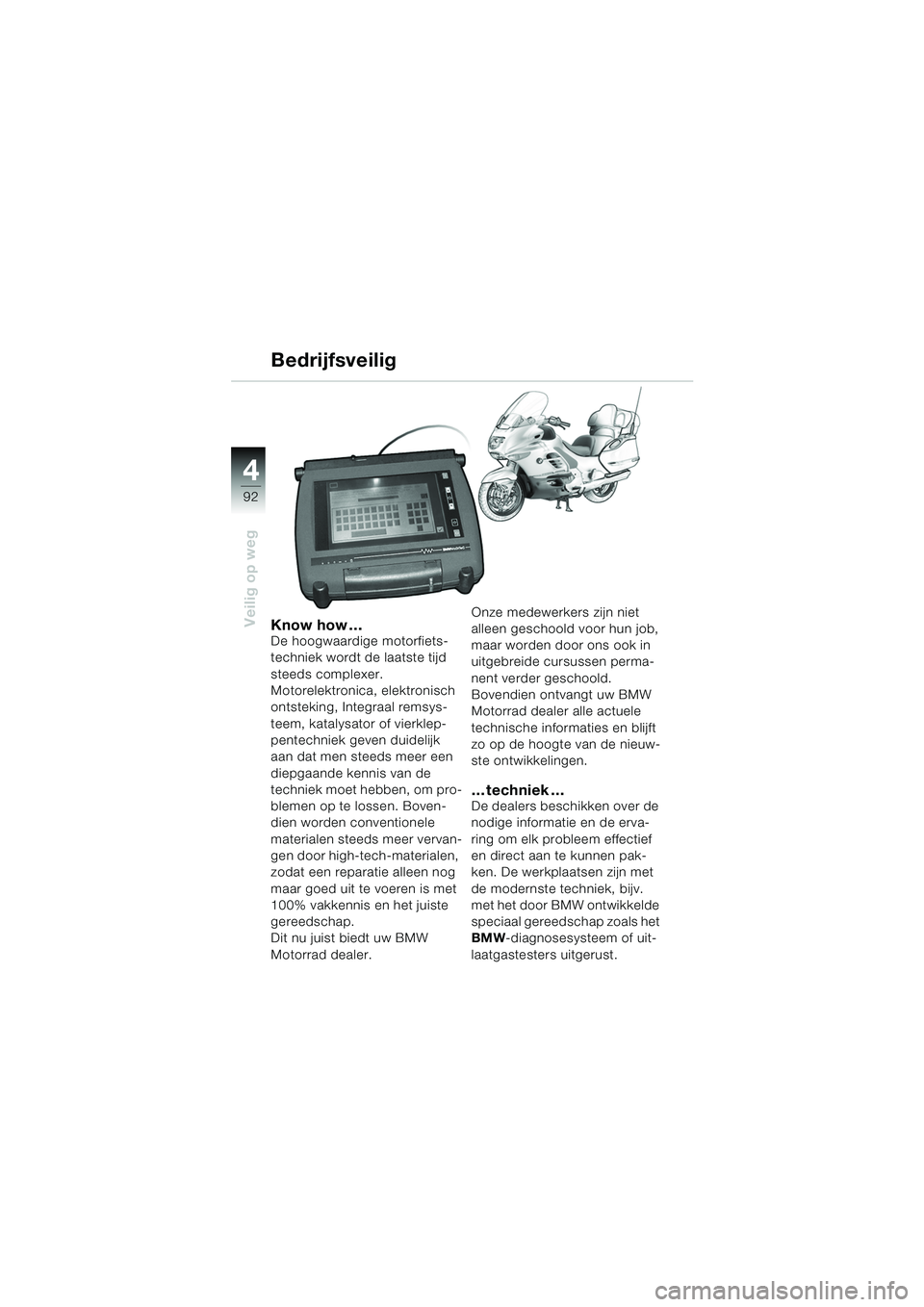

92
Veilig op weg
4
Know how …De hoogwaardige motorfiets-
techniek wordt de laatste tijd
steeds complexer.
Motorelektronica, elektronisch
ontsteking, Integraal remsys-
teem, katalysator of vierklep-
pentechniek geven duidelijk
aan dat men steeds meer een
diepgaande kennis van de
techniek moet hebben, om pro-
blemen op te lossen. Boven-
dien worden conventionele
materialen steeds meer vervan-
gen door high-tech-materialen,
zodat een reparatie alleen nog
maar goed uit te voeren is met
100% vakkennis en het juiste
gereedschap.
Dit nu juist biedt uw BMW
Motorrad dealer.Onze medewerkers zijn niet
alleen geschoold voor hun job,
maar worden door ons ook in
uitgebreide cursussen perma-
nent verder geschoold.
Bovendien ontvangt uw BMW
Motorrad dealer alle actuele
technische informaties en blijft
zo op de hoogte van de nieuw-
ste ontwikkelingen.
… techniek …De dealers beschikken over de
nodige informatie en de erva-
ring om elk probleem effectief
en direct aan te kunnen pak-
ken. De werkplaatsen zijn met
de modernste techniek, bijv.
met het door BMW ontwikkelde
speciaal gereedschap zoals het
BMW
-diagnosesysteem of uit-
laatgastesters uitgerust.
Bedrijfsveilig
10LTbkn6.book Seite 92 Freitag, 1. Juli 2005 9:40 09

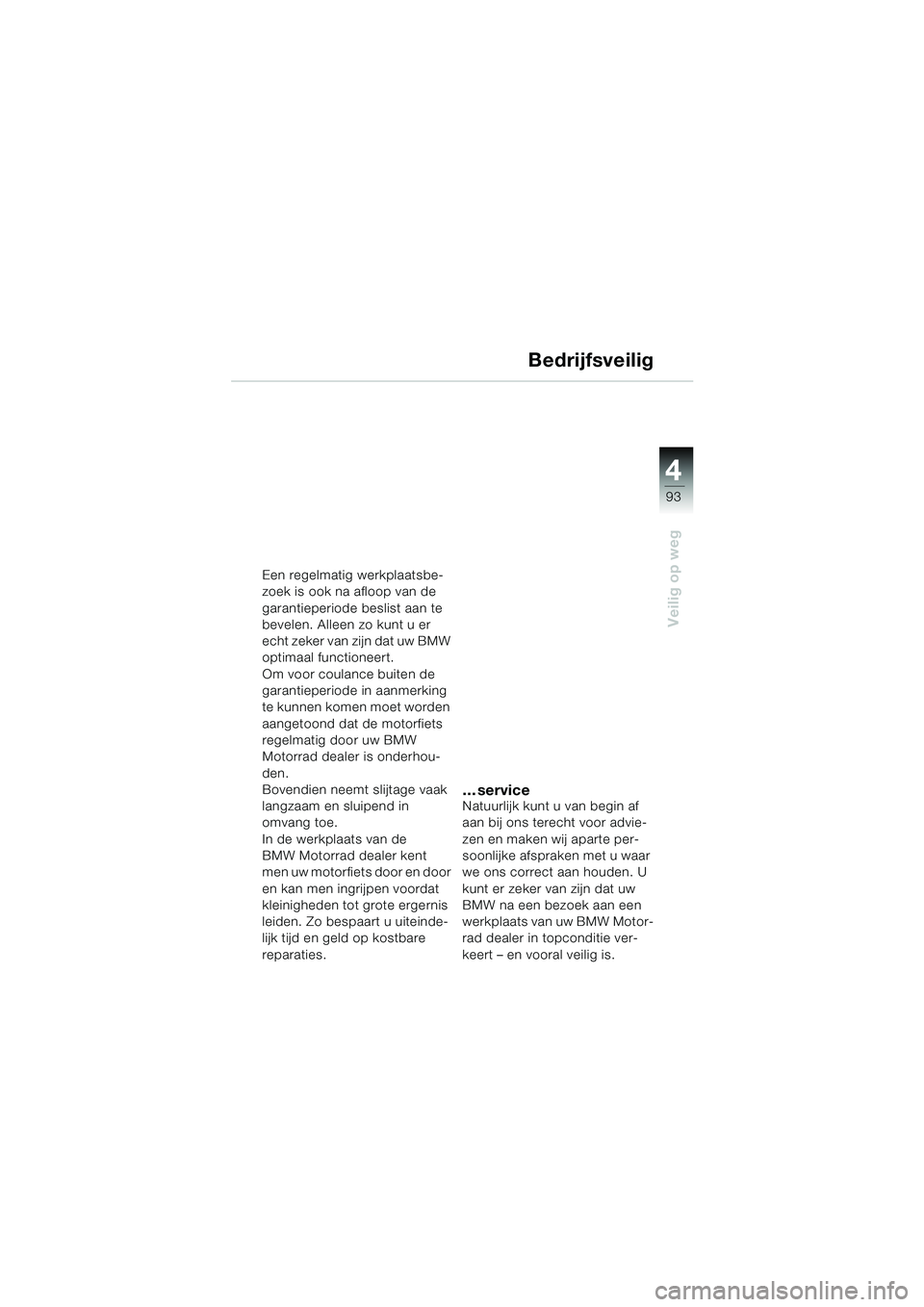

4
93
Veilig op weg
Bedrijfsveilig
Een regelmatig werkplaatsbe-
zoek is ook na afloop van de
garantieperiode beslist aan te
bevelen. Alleen zo kunt u er
echt zeker van zijn dat uw BMW
optimaal functioneert.
Om voor coulance buiten de
garantieperiode in aanmerking
te kunnen komen moet worden
aangetoond dat de motorfiets
regelmatig door uw BMW
Motorrad dealer is onderhou-
den.
Bovendien neemt slijtage vaak
langzaam en sluipend in
omvang toe.
In de werkplaats van de
BMW Motorrad dealer kent
men uw motorfiets door en door
en kan men ingrijpen voordat
kleinigheden tot grote ergernis
leiden. Zo bespaart u uiteinde-
lijk tijd en geld op kostbare
reparaties.
…serviceNatuurlijk kunt u van begin af
aan bij ons terecht voor advie-
zen en maken wij aparte per-
soonlijke afspraken met u waar
we ons correct aan houden. U
kunt er zeker van zijn dat uw
BMW na een bezoek aan een
werkplaats van uw BMW Motor-
rad dealer in topconditie ver-
keert – en vooral veilig is.
10LTbkn6.book Seite 93 Freitag, 1. Juli 2005 9:40 09

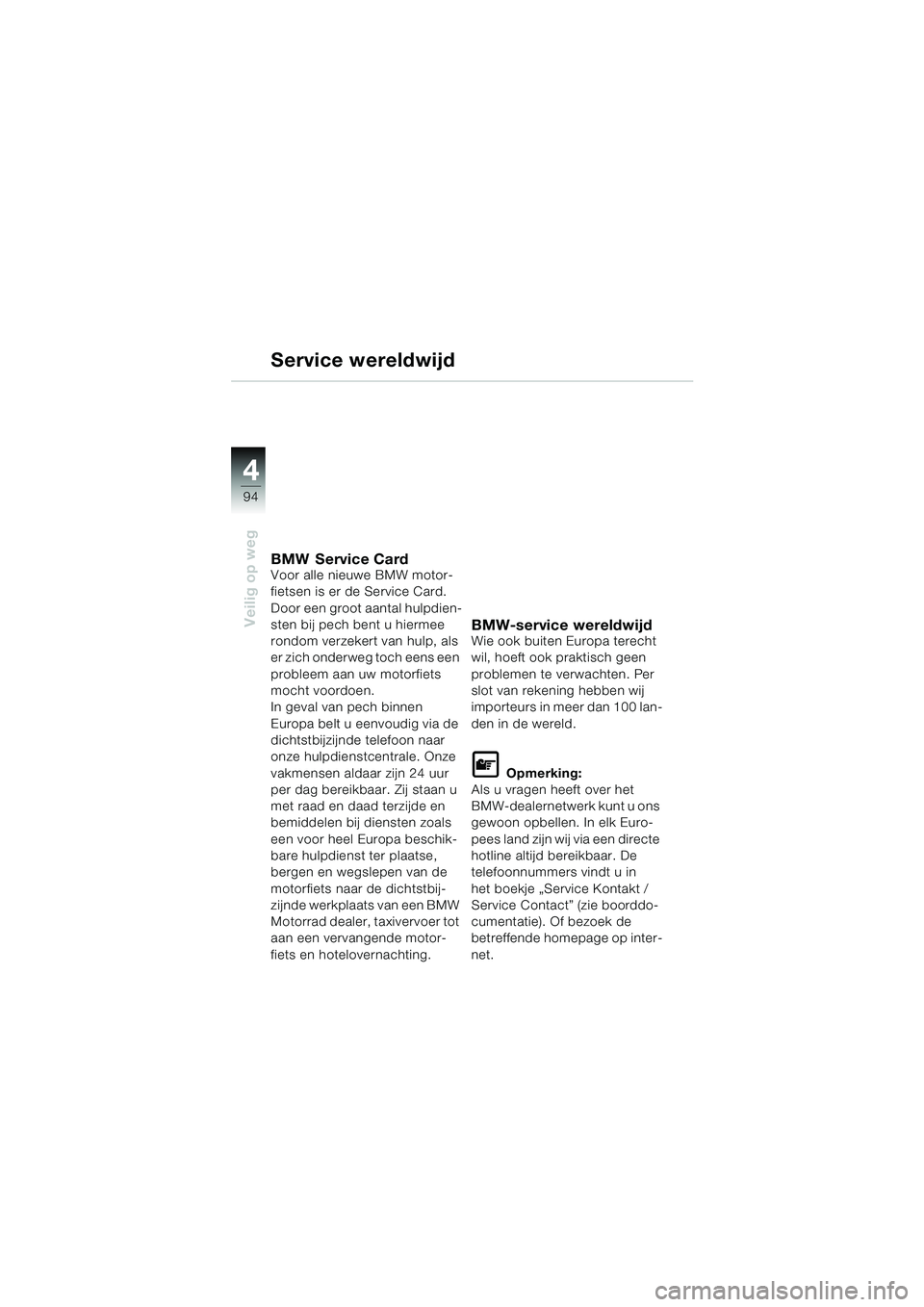

94
Veilig op weg
4
Service wereldwijd
BMW Service CardVoor alle nieuwe BMW motor-
fietsen is er de Service Card.
Door een groot aantal hulpdien-
sten bij pech bent u hiermee
rondom verzekert van hulp, als
er zich onderweg toch eens een
probleem aan uw motorfiets
mocht voordoen.
In geval van pech binnen
Europa belt u eenvoudig via de
dichtstbijzijnde telefoon naar
onze hulpdienstcentrale. Onze
vakmensen aldaar zijn 24 uur
per dag bereikbaar. Zij staan u
met raad en daad terzijde en
bemiddelen bij diensten zoals
een voor heel Europa beschik-
bare hulpdienst ter plaatse,
bergen en wegslepen van de
motorfiets naar de dichtstbij-
zijnde werkplaats van een BMW
Motorrad dealer, taxivervoer tot
aan een vervangende motor-
fiets en hotelovernachting.
BMW-service wereldwijdWie ook buiten Europa terecht
wil, hoeft ook praktisch geen
problemen te verwachten. Per
slot van rekening hebben wij
importeurs in meer dan 100 lan-
den in de wereld.
L Opmerking:
Als u vragen heeft over het
BMW-dealernetwerk kunt u ons
gewoon opbellen. In elk Euro-
pees land zijn wij via een directe
hotline altijd bereikbaar. De
telefoonnummers vindt u in
het boekje „Service Kontakt /
Service Contact” (zie boorddo-
cumentatie). Of bezoek de
betreffende homepage op inter-
net.
10LTbkn6.book Seite 94 Freitag, 1. Juli 2005 9:40 09
