ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6

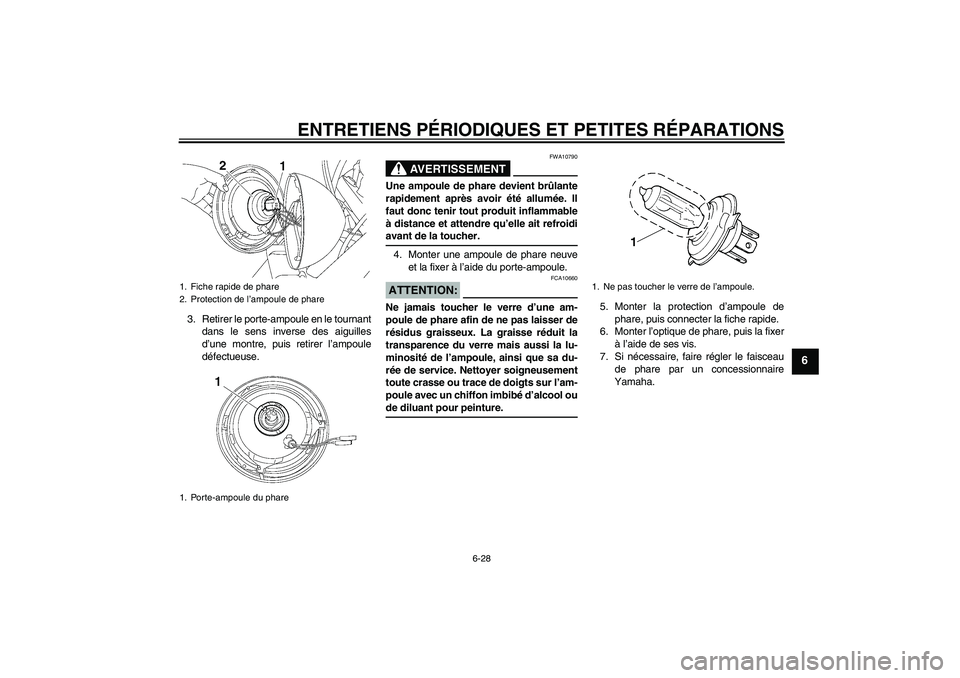

3. Retirer le porte-ampoule en le tournant
dans le sens inverse des aiguilles
d’une montre, puis retirer l’ampoule
défectueuse.
AVERTISSEMENT
FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidiavant de la toucher.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.ATTENTION:
FCA10660
Ne jamais toucher le verre d’une am-
poule de phare afin de ne pas laisser de
résidus graisseux. La graisse réduit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool oude diluant pour peinture.5. Monter la protection d’ampoule de
phare, puis connecter la fiche rapide.
6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
1. Fiche rapide de phare
2. Protection de l’ampoule de phare
1. Porte-ampoule du phare
1. Ne pas toucher le verre de l’ampoule.
U5SCF1F0.book Page 28 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6
FAU24281

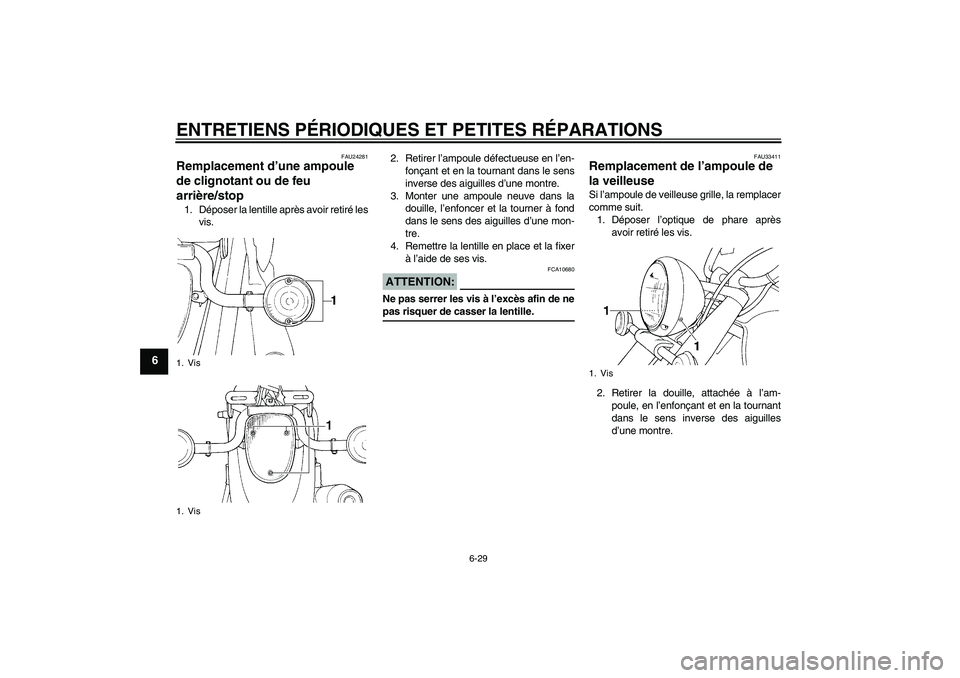

Remplacement d’une ampoule
de clignotant ou de feu
arrière/stop 1. Déposer la lentille après avoir retiré les
vis.2. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de ses vis.
ATTENTION:
FCA10680
Ne pas serrer les vis à l’excès afin de nepas risquer de casser la lentille.
FAU33411
Remplacement de l’ampoule de
la veilleuse Si l’ampoule de veilleuse grille, la remplacer
comme suit.
1. Déposer l’optique de phare après
avoir retiré les vis.
2. Retirer la douille, attachée à l’am-
poule, en l’enfonçant et en la tournant
dans le sens inverse des aiguilles
d’une montre.
1. Vis
1. Vis
1. Vis
U5SCF1F0.book Page 29 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6
3. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
4. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
5. Reposer la douille, attachée à l’am-
poule, en appuyant sur celle-ci et en la
tournant dans le sens des aiguilles
d’une montre.
6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
FAU24360
Roue avant
FAU24660
Dépose de la roue avant
AVERTISSEMENT
FWA10820


Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.


Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Débrancher le câble du compteur de
vitesse de la roue avant.
2. Desserrer la vis de pincement d’axe de
roue.
3. Retirer le capuchon en caoutchouc,
puis desserrer l’écrou d’axe.

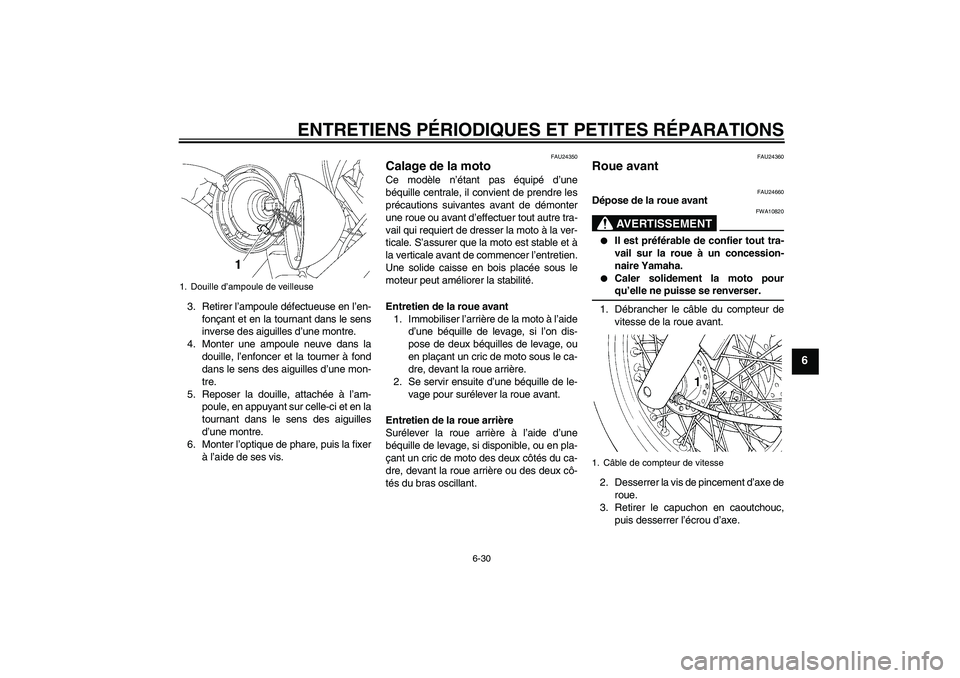

1. Douille d’ampoule de veilleuse
1. Câble de compteur de vitesse
U5SCF1F0.book Page 30 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6
4. Surélever la roue avant en procédant
comme expliqué à la page 6-30.
5. Extraire l’axe, puis déposer la roue.ATTENTION:
FCA11070
Ne pas actionner le frein après la dépose
de la roue et du disque de frein, car les
plaquettes risquent de se rapprocher àl’excès.
FAU24921

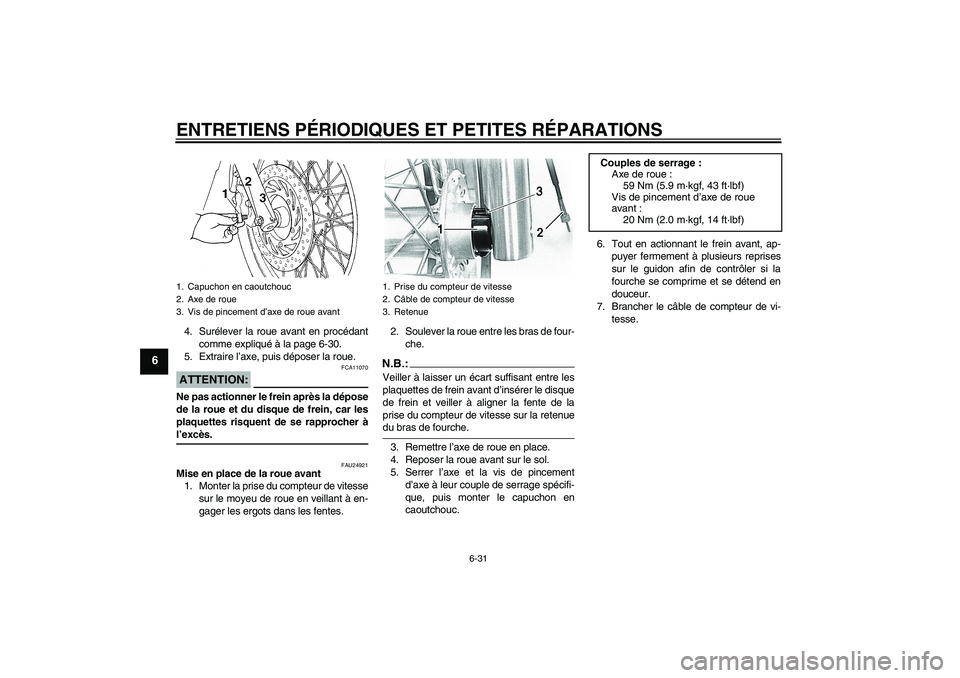

Mise en place de la roue avant
1. Monter la prise du compteur de vitesse
sur le moyeu de roue en veillant à en-
gager les ergots dans les fentes.2. Soulever la roue entre les bras de four-
che.
N.B.:Veiller à laisser un écart suffisant entre les
plaquettes de frein avant d’insérer le disque
de frein et veiller à aligner la fente de la
prise du compteur de vitesse sur la retenuedu bras de fourche.
3. Remettre l’axe de roue en place.
4. Reposer la roue avant sur le sol.
5. Serrer l’axe et la vis de pincement
d’axe à leur couple de serrage spécifi-
que, puis monter le capuchon en
caoutchouc.6. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
7. Brancher le câble de compteur de vi-
tesse.
1. Capuchon en caoutchouc
2. Axe de roue
3. Vis de pincement d’axe de roue avant
1. Prise du compteur de vitesse
2. Câble de compteur de vitesse
3. Retenue
Couples de serrage :
Axe de roue :
59 Nm (5.9 m·kgf, 43 ft·lbf)
Vis de pincement d’axe de roue
avant :
20 Nm (2.0 m·kgf, 14 ft·lbf)
U5SCF1F0.book Page 31 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
6
FAU25080

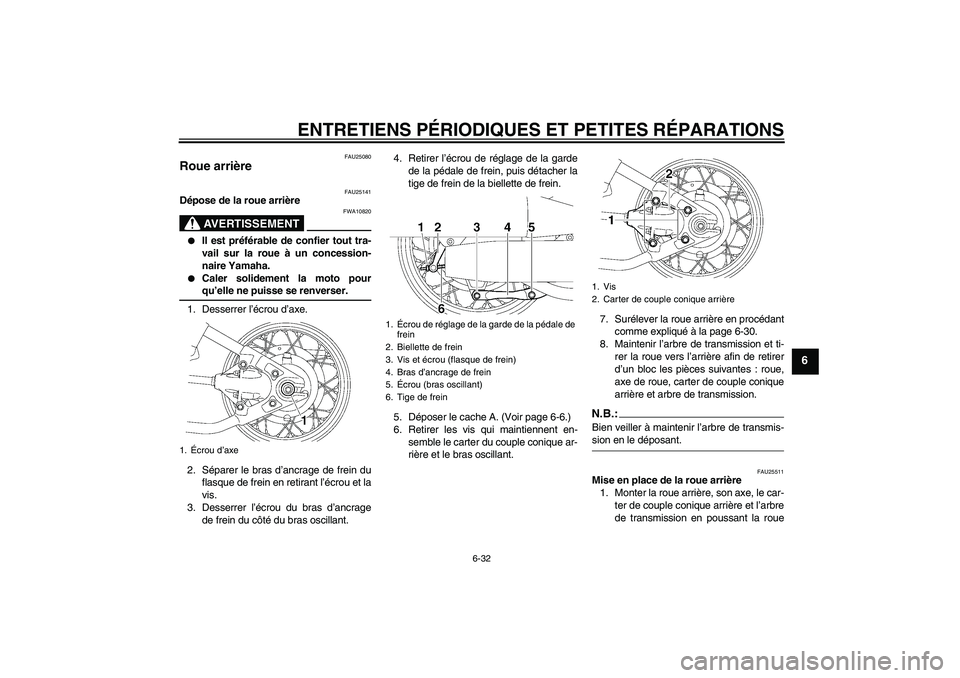

Roue arrière
FAU25141
Dépose de la roue arrière
AVERTISSEMENT
FWA10820


Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.


Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Desserrer l’écrou d’axe.
2. Séparer le bras d’ancrage de frein du
flasque de frein en retirant l’écrou et la
vis.
3. Desserrer l’écrou du bras d’ancrage
de frein du côté du bras oscillant.4. Retirer l’écrou de réglage de la garde
de la pédale de frein, puis détacher la
tige de frein de la biellette de frein.
5. Déposer le cache A. (Voir page 6-6.)
6. Retirer les vis qui maintiennent en-
semble le carter du couple conique ar-
rière et le bras oscillant.7. Surélever la roue arrière en procédant
comme expliqué à la page 6-30.
8. Maintenir l’arbre de transmission et ti-
rer la roue vers l’arrière afin de retirer
d’un bloc les pièces suivantes : roue,
axe de roue, carter de couple conique
arrière et arbre de transmission.
N.B.:Bien veiller à maintenir l’arbre de transmis-sion en le déposant.
FAU25511
Mise en place de la roue arrière
1. Monter la roue arrière, son axe, le car-
ter de couple conique arrière et l’arbre
de transmission en poussant la roue
1.Écrou d’axe
1.Écrou de réglage de la garde de la pédale de
frein
2. Biellette de frein
3. Vis et écrou (flasque de frein)
4. Bras d’ancrage de frein
5.Écrou (bras oscillant)
6. Tige de frein
1. Vis
2. Carter de couple conique arrière
U5SCF1F0.book Page 32 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-33
6
vers l’avant et en guidant l’arbre dans
le joint de cardan de transmission in-
termédiaire.
2. Reposer les vis du carter de couple co-
nique arrière.
3. Monter la tige de frein sur la biellette
de frein, puis monter l’écrou de ré-
glage de la garde de la pédale de frein
sur la tige.
4. Monter la vis et l’écrou du bras d’an-
crage de frein au flasque de frein.
5. Reposer le cache.
6. Reposer la roue arrière sur le sol.
7. Serrer l’écrou d’axe, les vis du carter
de couple conique arrière et les écrous
du bras d’ancrage de frein à leur cou-
ple de serrage spécifique.8. Régler la garde de la pédale de frein.
(Voir page 6-19.)
AVERTISSEMENT
FWA10660
Après avoir réglé la garde de la pédale
de frein, contrôler le fonctionnement dufeu stop.
FAU25850
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
1. Joint de cardan de transmission
intermédiaire
2. Arbre de transmission
Couples de serrage :
Écrou d’axe :
92 Nm (9.2 m·kgf, 67 ft·lbf)
Vis du carter de couple conique ar-
rière :
74 Nm (7.4 m·kgf, 54 ft·lbf)
Écrou du bras d’ancrage de frein :
20 Nm (2.0 m·kgf, 14 ft·lbf)
U5SCF1F0.book Page 33 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-34
6
FAU25891
Schéma de diagnostic de pannes
AVERTISSEMENT
FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
U5SCF1F0.book Page 34 Wednesday, September 10, 2003 1:25 PM

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU26060

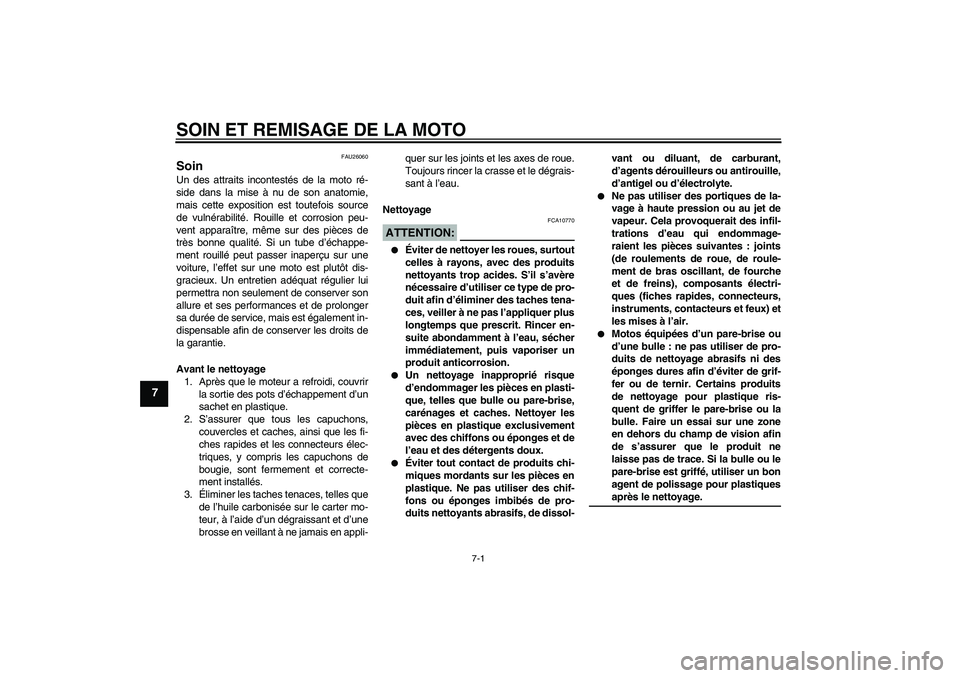

Soin Un des attraits incontestés de la moto ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur une moto est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver son
allure et ses performances et de prolonger
sa durée de service, mais est également in-
dispensable afin de conserver les droits de
la garantie.
Avant le nettoyage
1. Après que le moteur a refroidi, couvrir
la sortie des pots d’échappement d’un
sachet en plastique.
2. S’assurer que tous les capuchons,
couvercles et caches, ainsi que les fi-
ches rapides et les connecteurs élec-
triques, y compris les capuchons de
bougie, sont fermement et correcte-
ment installés.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION:
FCA10770


Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.


Un nettoyage inapproprié risque
d’endommager les pièces en plasti-
que, telles que bulle ou pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.


Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des chif-
fons ou éponges imbibés de pro-
duits nettoyants abrasifs, de dissol-vant ou diluant, de carburant,
d’agents dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.


Motos équipées d’un pare-brise ou
d’une bulle : ne pas utiliser de pro-
duits de nettoyage abrasifs ni des
éponges dures afin d’éviter de grif-
fer ou de ternir. Certains produits
de nettoyage pour plastique ris-
quent de griffer le pare-brise ou la
bulle. Faire un essai sur une zone
en dehors du champ de vision afin
de s’assurer que le produit ne
laisse pas de trace. Si la bulle ou le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiquesaprès le nettoyage.
U5SCF1F0.book Page 1 Wednesday, September 10, 2003 1:25 PM
