ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
FAU33380

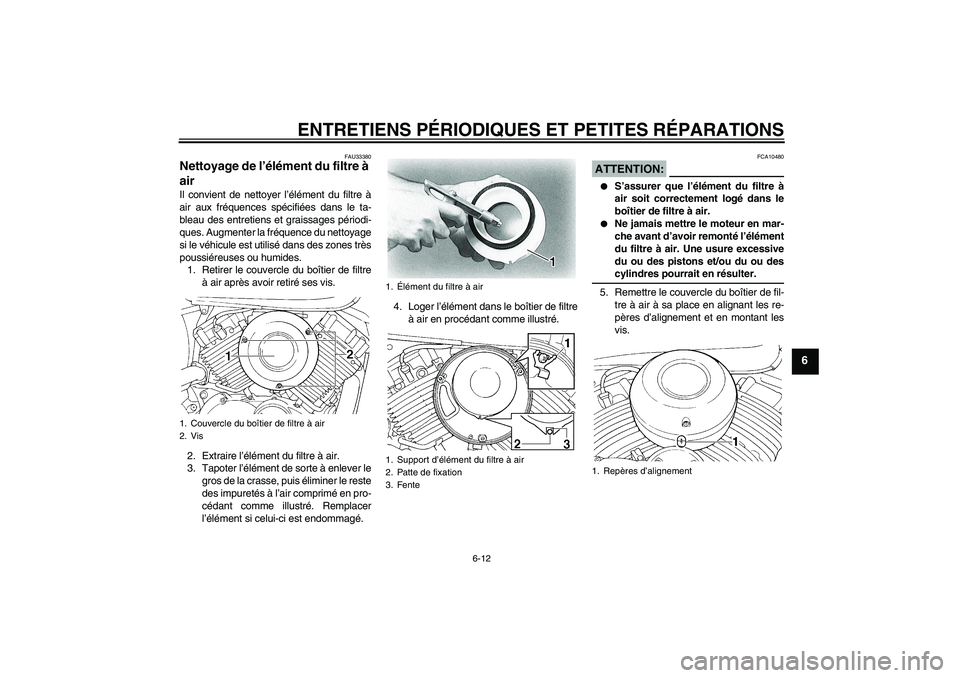

Nettoyage de l’élément du filtre à
air Il convient de nettoyer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Augmenter la fréquence du nettoyage
si le véhicule est utilisé dans des zones très
poussiéreuses ou humides.
1. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
2. Extraire l’élément du filtre à air.
3. Tapoter l’élément de sorte à enlever le
gros de la crasse, puis éliminer le reste
des impuretés à l’air comprimé en pro-
cédant comme illustré. Remplacer
l’élément si celui-ci est endommagé.4. Loger l’élément dans le boîtier de filtre
à air en procédant comme illustré.
ATTENTION:
FCA10480


S’assurer que l’élément du filtre à
air soit correctement logé dans le
boîtier de filtre à air.


Ne jamais mettre le moteur en mar-
che avant d’avoir remonté l’élément
du filtre à air. Une usure excessive
du ou des pistons et/ou du ou descylindres pourrait en résulter.
5. Remettre le couvercle du boîtier de fil-
tre à air à sa place en alignant les re-
pères d’alignement et en montant les
vis.
1. Couvercle du boîtier de filtre à air
2. Vis
1.Élément du filtre à air
1. Support d’élément du filtre à air
2. Patte de fixation
3. Fente
1. Repères d’alignement
U5SCF1F0.book Page 12 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6

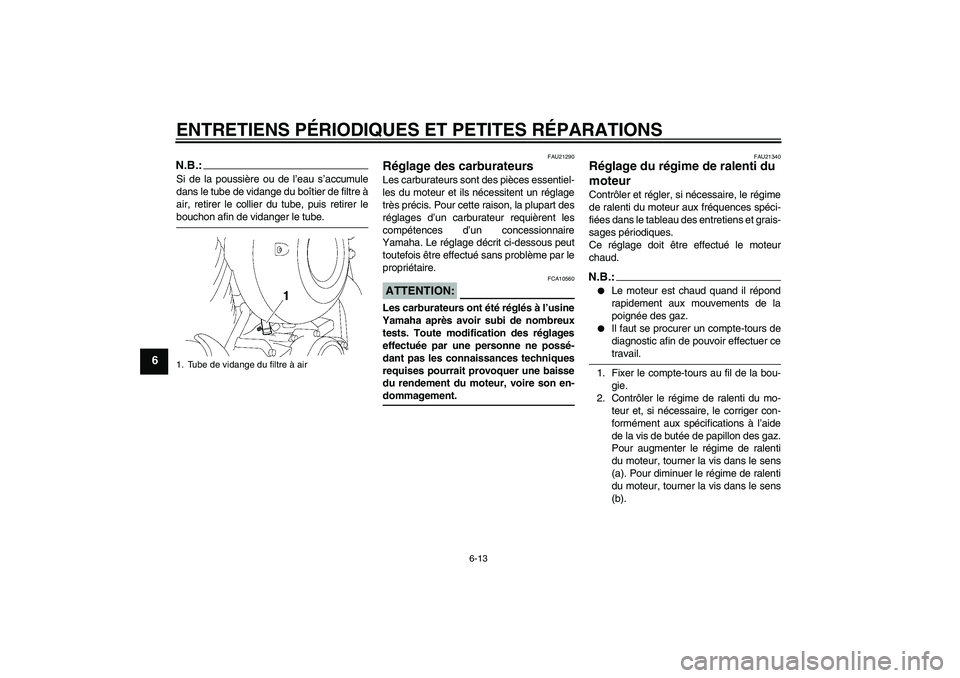

N.B.:Si de la poussière ou de l’eau s’accumule
dans le tube de vidange du boîtier de filtre à
air, retirer le collier du tube, puis retirer lebouchon afin de vidanger le tube.
FAU21290
Réglage des carburateurs Les carburateurs sont des pièces essentiel-
les du moteur et ils nécessitent un réglage
très précis. Pour cette raison, la plupart des
réglages d’un carburateur requièrent les
compétences d’un concessionnaire
Yamaha. Le réglage décrit ci-dessous peut
toutefois être effectué sans problème par le
propriétaire.ATTENTION:
FCA10560
Les carburateurs ont été réglés à l’usine
Yamaha après avoir subi de nombreux
tests. Toute modification des réglages
effectuée par une personne ne possé-
dant pas les connaissances techniques
requises pourrait provoquer une baisse
du rendement du moteur, voire son en-dommagement.
FAU21340
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.N.B.:

Le moteur est chaud quand il répond
rapidement aux mouvements de la
poignée des gaz.


Il faut se procurer un compte-tours de
diagnostic afin de pouvoir effectuer cetravail.
1. Fixer le compte-tours au fil de la bou-
gie.
2. Contrôler le régime de ralenti du mo-
teur et, si nécessaire, le corriger con-
formément aux spécifications à l’aide
de la vis de butée de papillon des gaz.
Pour augmenter le régime de ralenti
du moteur, tourner la vis dans le sens
(a). Pour diminuer le régime de ralenti
du moteur, tourner la vis dans le sens
(b).
1. Tube de vidange du filtre à airU5SCF1F0.book Page 13 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
N.B.:Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.
FAU21380

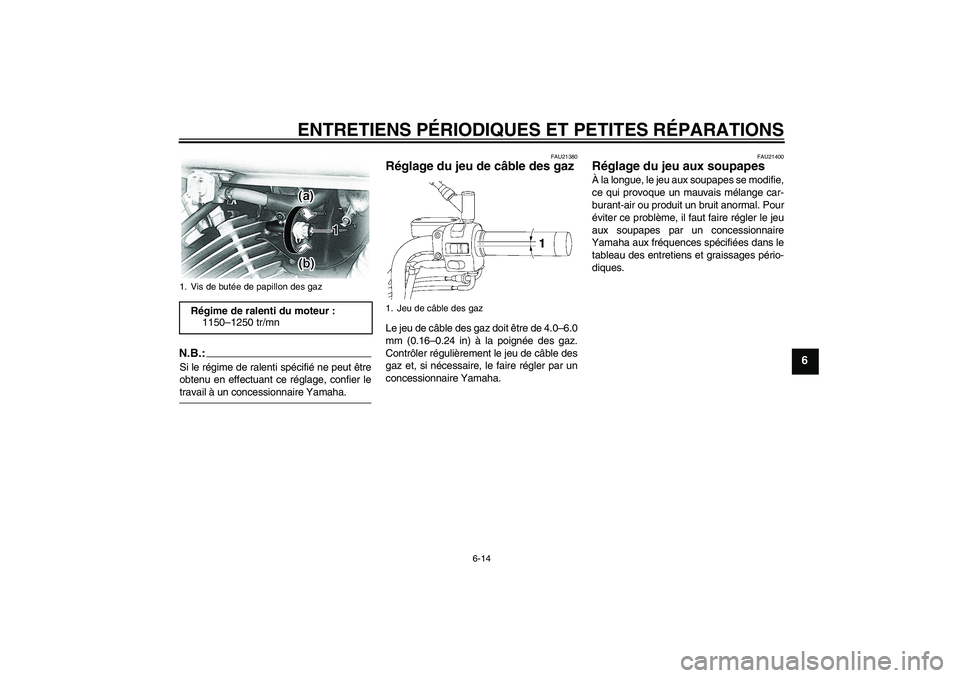

Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être de 4.0–6.0
mm (0.16–0.24 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21400
Réglage du jeu aux soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Vis de butée de papillon des gazRégime de ralenti du moteur :
1150–1250 tr/mn
1. Jeu de câble des gaz
U5SCF1F0.book Page 14 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
FAU33390
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10500


Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
AVERTISSEMENT
FWA11020
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite de la moto. Il importe donc de res-
pecter les consignes de sécurité qui sui-
vent.

NE JAMAIS SURCHARGER LA
MOTO. Une surcharge risque d’abî-
mer les pneus, de faire perdre le
contrôle et d’être à l’origine d’un ac-
cident grave. S’assurer que le poidstotal du pilote, passager, des baga-
ges et accessoires ne dépasse pas
la limite de charge de ce véhicule.


Ne pas transporter d’objet mal fixé
qui pourrait se détacher.


Attacher soigneusement les baga-
ges les plus lourds près du centre
de la moto et répartir le poids égale-
ment de chaque côté.


Régler la suspension et la pression
de gonflage des pneus en fonction
de la charge.


Contrôler l’état des pneus et la
pression de gonflage avant chaquedépart.
Contrôle des pneus Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière :
225 kPa (33 psi) (2.25 kgf/cm²)
90–198 kg (198–437 lb):
Avant :
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm²)
Charge* maximale :
198 kg (437 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
U5SCF1F0.book Page 15 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6

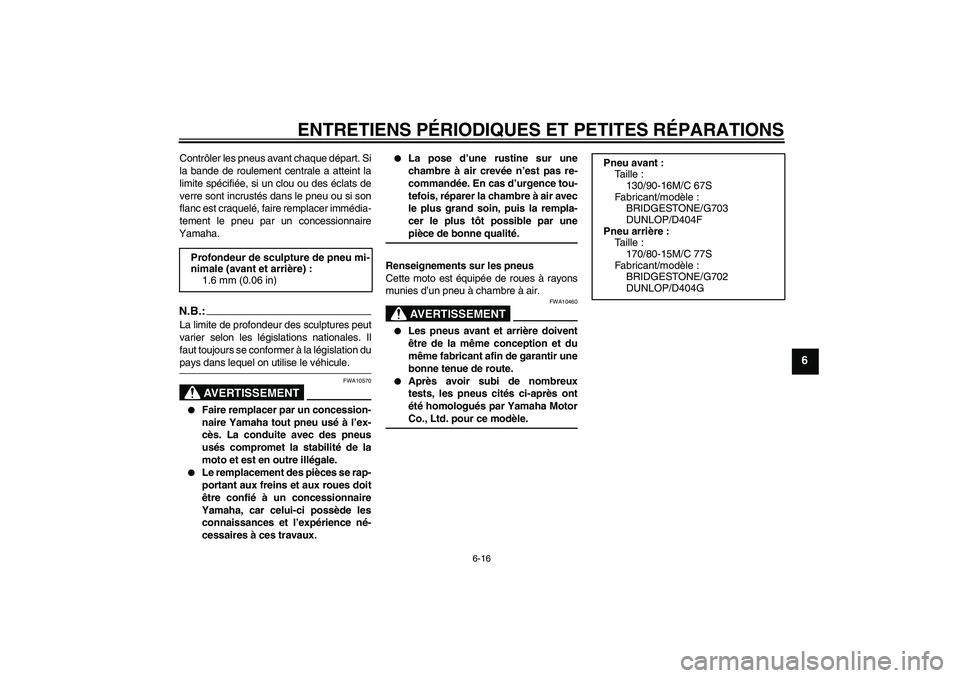

Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.N.B.:La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10570


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité de la
moto et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.


La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-
cer le plus tôt possible par unepièce de bonne qualité.
Renseignements sur les pneus
Cette moto est équipée de roues à rayons
munies d’un pneu à chambre à air.AVERTISSEMENT
FWA10460


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.


Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha MotorCo., Ltd. pour ce modèle. Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
Pneu avant :
Taille :
130/90-16M/C 67S
Fabricant/modèle :
BRIDGESTONE/G703
DUNLOP/D404F
Pneu arrière :
Taille :
170/80-15M/C 77S
Fabricant/modèle :
BRIDGESTONE/G702
DUNLOP/D404G
U5SCF1F0.book Page 16 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU21940
Roues à rayons Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées, et il faut
contrôler le serrage des rayons. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU22040

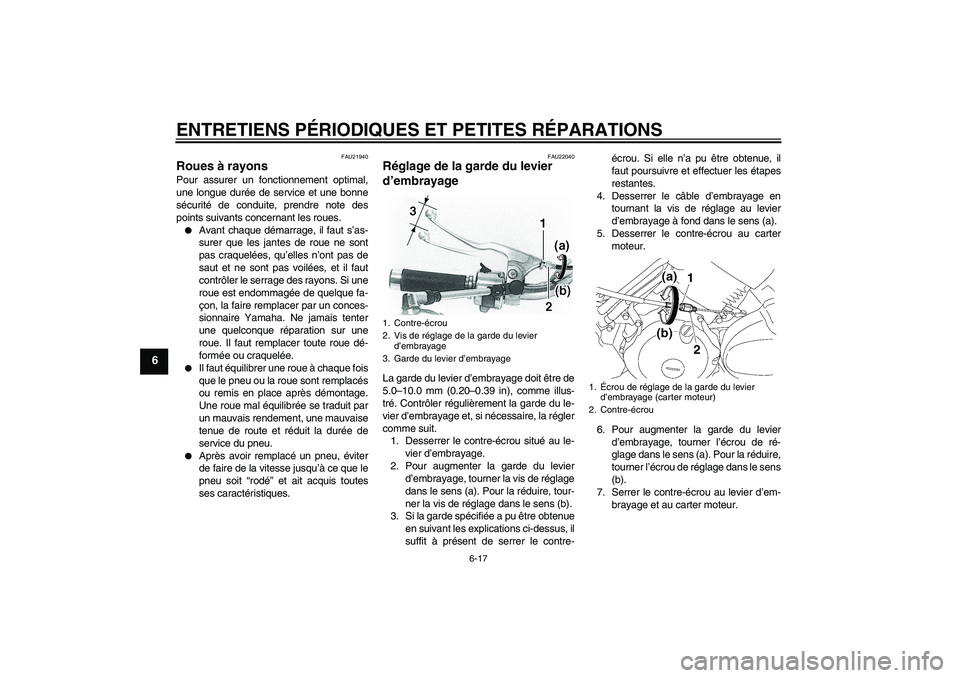

Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
5.0–10.0 mm (0.20–0.39 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
1. Desserrer le contre-écrou situé au le-
vier d’embrayage.
2. Pour augmenter la garde du levier
d’embrayage, tourner la vis de réglage
dans le sens (a). Pour la réduire, tour-
ner la vis de réglage dans le sens (b).
3. Si la garde spécifiée a pu être obtenue
en suivant les explications ci-dessus, il
suffit à présent de serrer le contre-écrou. Si elle n’a pu être obtenue, il
faut poursuivre et effectuer les étapes
restantes.
4. Desserrer le câble d’embrayage en
tournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
5. Desserrer le contre-écrou au carter
moteur.
6. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage dans le sens (a). Pour la réduire,
tourner l’écrou de réglage dans le sens
(b).
7. Serrer le contre-écrou au levier d’em-
brayage et au carter moteur.1. Contre-écrou
2. Vis de réglage de la garde du levier
d’embrayage
3. Garde du levier d’embrayage
1.Écrou de réglage de la garde du levier
d’embrayage (carter moteur)
2. Contre-écrou
U5SCF1F0.book Page 17 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
FAU22092

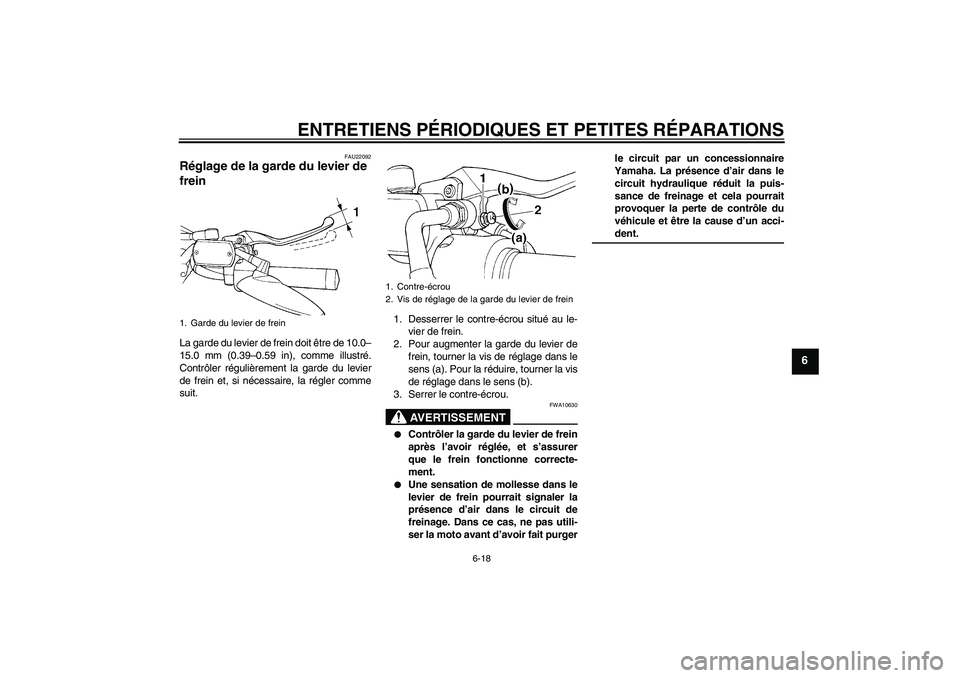

Réglage de la garde du levier de
frein La garde du levier de frein doit être de 10.0–
15.0 mm (0.39–0.59 in), comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, la régler comme
suit.1. Desserrer le contre-écrou situé au le-
vier de frein.
2. Pour augmenter la garde du levier de
frein, tourner la vis de réglage dans le
sens (a). Pour la réduire, tourner la vis
de réglage dans le sens (b).
3. Serrer le contre-écrou.
AVERTISSEMENT
FWA10630


Contrôler la garde du levier de frein
après l’avoir réglée, et s’assurer
que le frein fonctionne correcte-
ment.


Une sensation de mollesse dans le
levier de frein pourrait signaler la
présence d’air dans le circuit de
freinage. Dans ce cas, ne pas utili-
ser la moto avant d’avoir fait purgerle circuit par un concessionnaire
Yamaha. La présence d’air dans le
circuit hydraulique réduit la puis-
sance de freinage et cela pourrait
provoquer la perte de contrôle du
véhicule et être la cause d’un acci-
dent.
1. Garde du levier de frein
1. Contre-écrou
2. Vis de réglage de la garde du levier de frein
U5SCF1F0.book Page 18 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
FAU22231

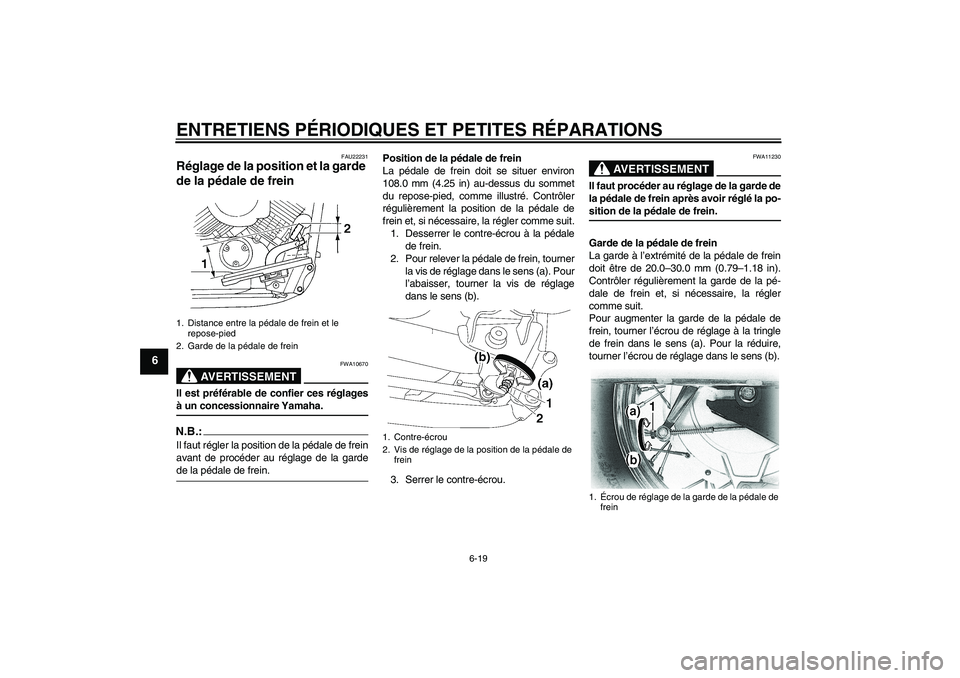

Réglage de la position et la garde
de la pédale de frein
AVERTISSEMENT
FWA10670
Il est préférable de confier ces réglagesà un concessionnaire Yamaha.N.B.:Il faut régler la position de la pédale de frein
avant de procéder au réglage de la gardede la pédale de frein.Position de la pédale de frein
La pédale de frein doit se situer environ
108.0 mm (4.25 in) au-dessus du sommet
du repose-pied, comme illustré. Contrôler
régulièrement la position de la pédale de
frein et, si nécessaire, la régler comme suit.
1. Desserrer le contre-écrou à la pédale
de frein.
2. Pour relever la pédale de frein, tourner
la vis de réglage dans le sens (a). Pour
l’abaisser, tourner la vis de réglage
dans le sens (b).
3. Serrer le contre-écrou.
AVERTISSEMENT
FWA11230
Il faut procéder au réglage de la garde de
la pédale de frein après avoir réglé la po-sition de la pédale de frein.
Garde de la pédale de frein
La garde à l’extrémité de la pédale de frein
doit être de 20.0–30.0 mm (0.79–1.18 in).
Contrôler régulièrement la garde de la pé-
dale de frein et, si nécessaire, la régler
comme suit.
Pour augmenter la garde de la pédale de
frein, tourner l’écrou de réglage à la tringle
de frein dans le sens (a). Pour la réduire,
tourner l’écrou de réglage dans le sens (b).
1. Distance entre la pédale de frein et le
repose-pied
2. Garde de la pédale de frein
1. Contre-écrou
2. Vis de réglage de la position de la pédale de
frein
1.Écrou de réglage de la garde de la pédale de
frein
U5SCF1F0.book Page 19 Wednesday, September 10, 2003 1:25 PM
