ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

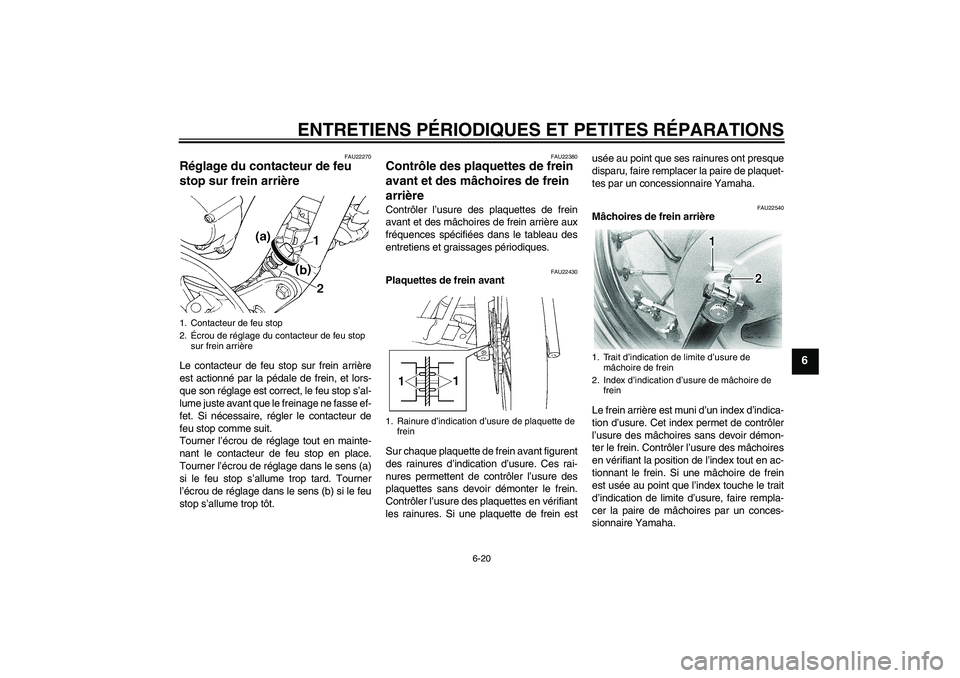

6-20
6
FAU22270
Réglage du contacteur de feu
stop sur frein arrière Le contacteur de feu stop sur frein arrière
est actionné par la pédale de frein, et lors-
que son réglage est correct, le feu stop s’al-
lume juste avant que le freinage ne fasse ef-
fet. Si nécessaire, régler le contacteur de
feu stop comme suit.
Tourner l’écrou de réglage tout en mainte-
nant le contacteur de feu stop en place.
Tourner l’écrou de réglage dans le sens (a)
si le feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens (b) si le feu
stop s’allume trop tôt.
FAU22380
Contrôle des plaquettes de frein
avant et des mâchoires de frein
arrière Contrôler l’usure des plaquettes de frein
avant et des mâchoires de frein arrière aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
FAU22430
Plaquettes de frein avant
Sur chaque plaquette de frein avant figurent
des rainures d’indication d’usure. Ces rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein estusée au point que ses rainures ont presque
disparu, faire remplacer la paire de plaquet-
tes par un concessionnaire Yamaha.
FAU22540
Mâchoires de frein arrière
Le frein arrière est muni d’un index d’indica-
tion d’usure. Cet index permet de contrôler
l’usure des mâchoires sans devoir démon-
ter le frein. Contrôler l’usure des mâchoires
en vérifiant la position de l’index tout en ac-
tionnant le frein. Si une mâchoire de frein
est usée au point que l’index touche le trait
d’indication de limite d’usure, faire rempla-
cer la paire de mâchoires par un conces-
sionnaire Yamaha.
1. Contacteur de feu stop
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
1. Rainure d’indication d’usure de plaquette de
frein
1. Trait d’indication de limite d’usure de
mâchoire de frein
2. Index d’indication d’usure de mâchoire de
frein
U5SCF1F0.book Page 20 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

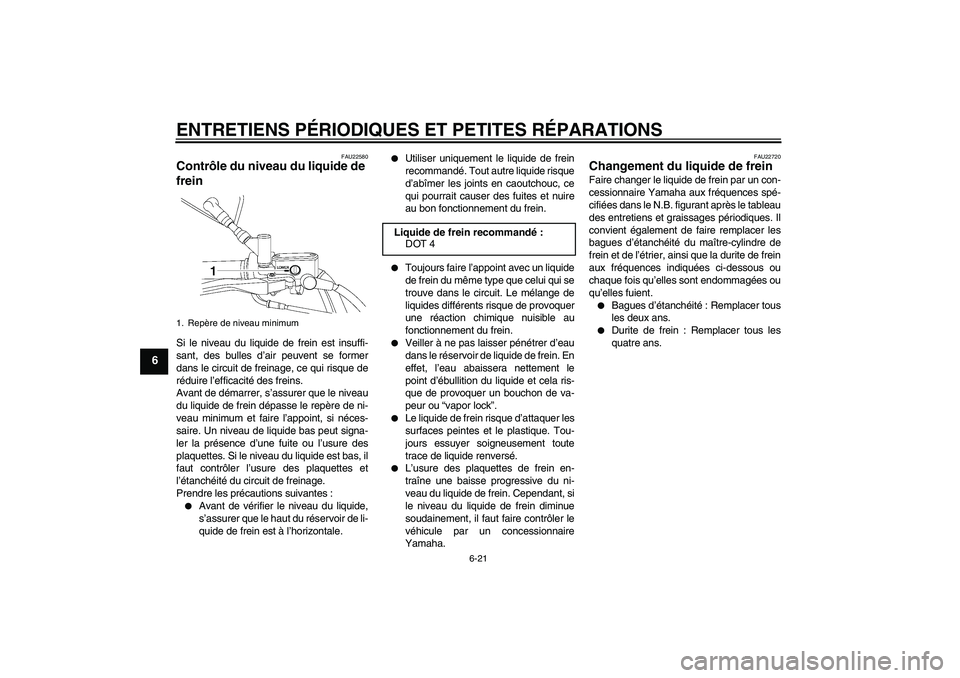

6-21
6
FAU22580
Contrôle du niveau du liquide de
frein Si le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.


Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.


Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.


Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein. En
effet, l’eau abaissera nettement le
point d’ébullition du liquide et cela ris-
que de provoquer un bouchon de va-
peur ou “vapor lock”.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.


L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22720
Changement du liquide de frein Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité du maître-cylindre de
frein et de l’étrier, ainsi que la durite de frein
aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou
qu’elles fuient.

Bagues d’étanchéité : Remplacer tous
les deux ans.


Durite de frein : Remplacer tous les
quatre ans.
1. Repère de niveau minimum
Liquide de frein recommandé :
DOT 4
U5SCF1F0.book Page 21 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

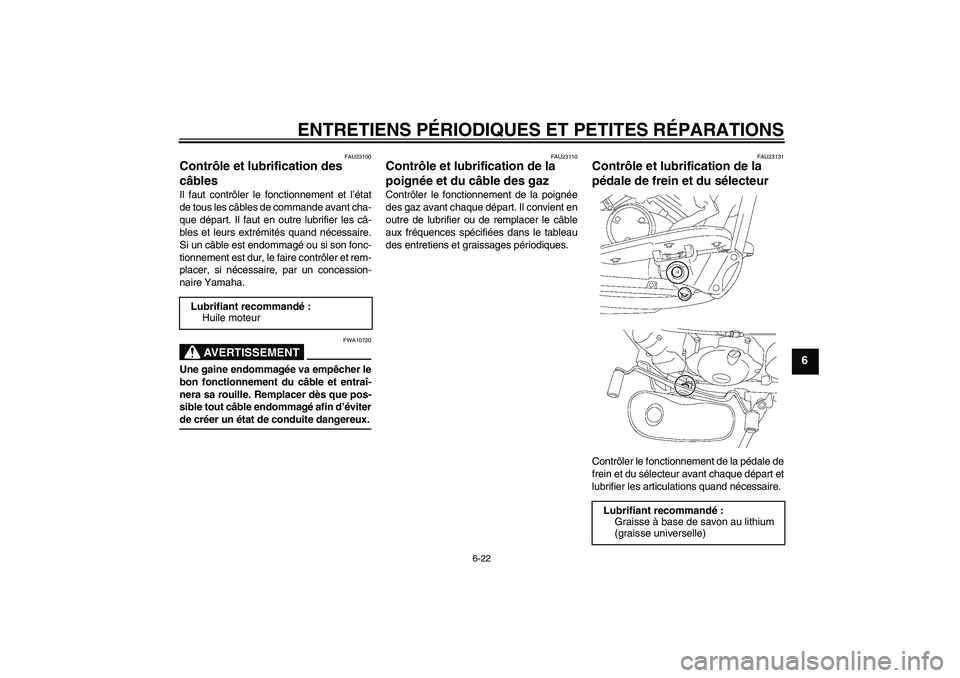

6-22
6
FAU23100
Contrôle et lubrification des
câbles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha.
AVERTISSEMENT
FWA10720
Une gaine endommagée va empêcher le
bon fonctionnement du câble et entraî-
nera sa rouille. Remplacer dès que pos-
sible tout câble endommagé afin d’éviterde créer un état de conduite dangereux.
FAU23110
Contrôle et lubrification de la
poignée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier ou de remplacer le câble
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
FAU23131
Contrôle et lubrification de la
pédale de frein et du sélecteur Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et
lubrifier les articulations quand nécessaire. Lubrifiant recommandé :
Huile moteur
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
U5SCF1F0.book Page 22 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

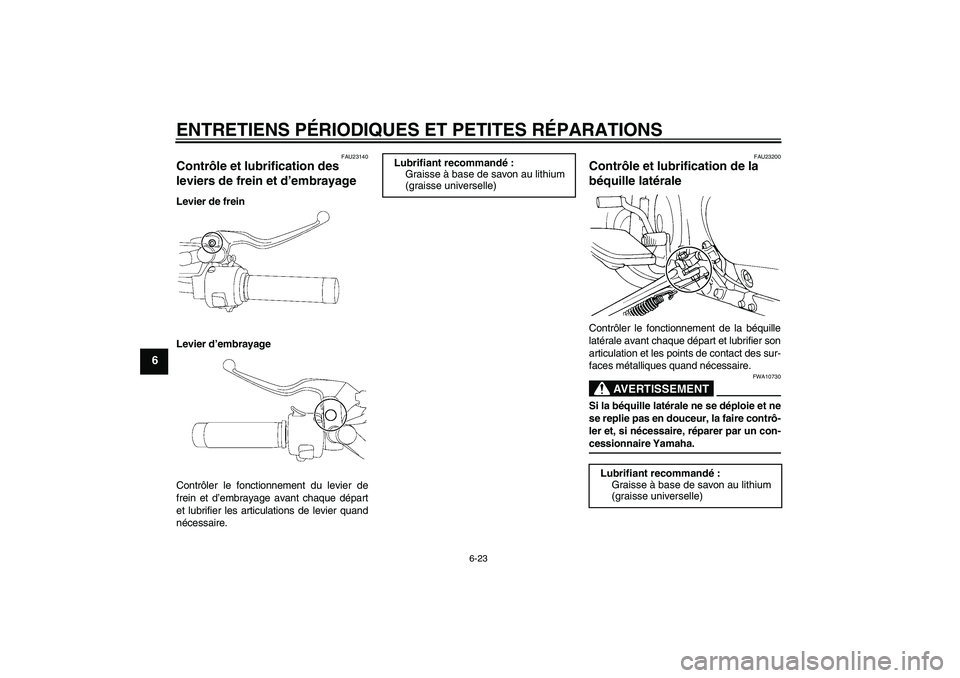

6-23
6
FAU23140
Contrôle et lubrification des
leviers de frein et d’embrayage Levier de frein
Levier d’embrayage
Contrôler le fonctionnement du levier de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
FAU23200
Contrôle et lubrification de la
béquille latérale Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des sur-
faces métalliques quand nécessaire.
AVERTISSEMENT
FWA10730
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-cessionnaire Yamaha.
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
U5SCF1F0.book Page 23 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

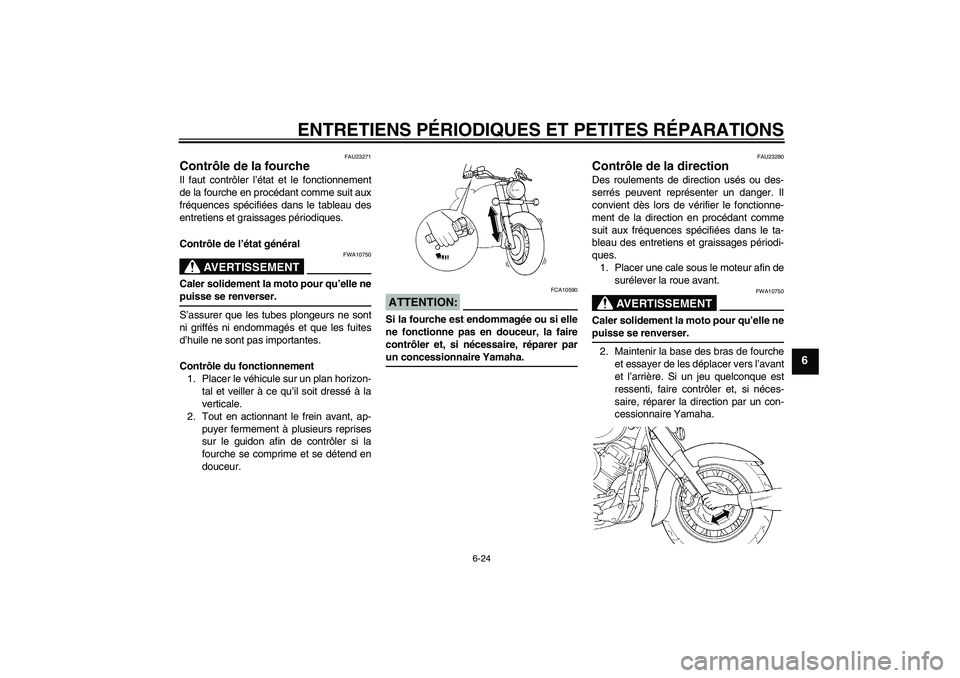

6-24
6
FAU23271
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
AVERTISSEMENT
FWA10750
Caler solidement la moto pour qu’elle nepuisse se renverser.
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION:
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
FAU23280
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT
FWA10750
Caler solidement la moto pour qu’elle nepuisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
U5SCF1F0.book Page 24 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

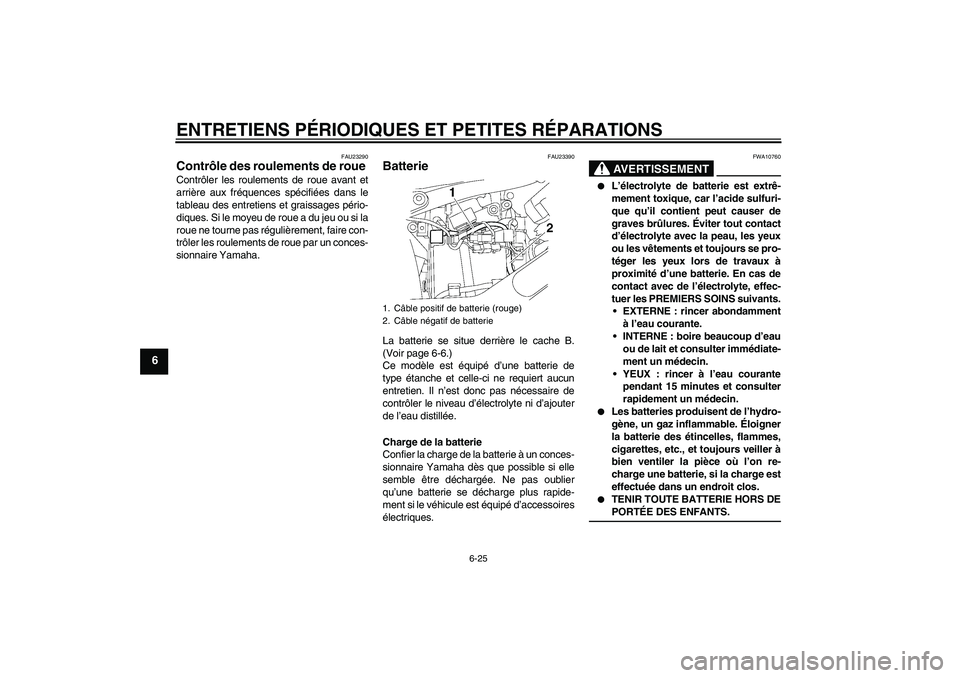

6-25
6
FAU23290
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU23390
Batterie La batterie se situe derrière le cache B.
(Voir page 6-6.)
Ce modèle est équipé d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
1. Câble positif de batterie (rouge)
2. Câble négatif de batterie
U5SCF1F0.book Page 25 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

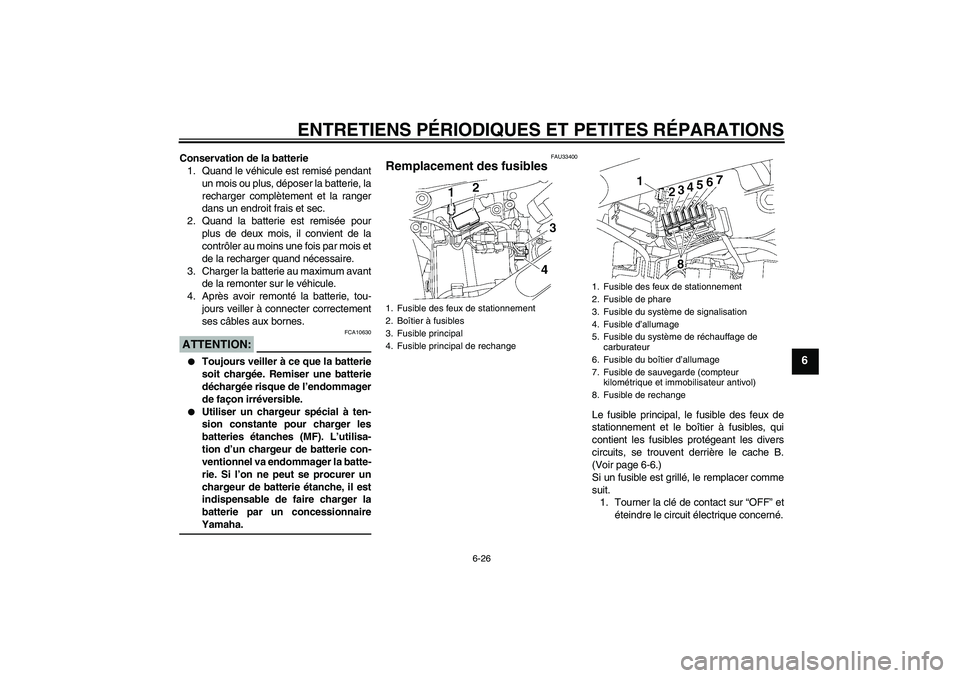

6-26
6
Conservation de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION:
FCA10630


Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.


Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches (MF). L’utilisa-
tion d’un chargeur de batterie con-
ventionnel va endommager la batte-
rie. Si l’on ne peut se procurer un
chargeur de batterie étanche, il est
indispensable de faire charger la
batterie par un concessionnaireYamaha.
FAU33400
Remplacement des fusibles
Le fusible principal, le fusible des feux de
stationnement et le boîtier à fusibles, qui
contient les fusibles protégeant les divers
circuits, se trouvent derrière le cache B.
(Voir page 6-6.)
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
1. Fusible des feux de stationnement
2. Boîtier à fusibles
3. Fusible principal
4. Fusible principal de rechange
1. Fusible des feux de stationnement
2. Fusible de phare
3. Fusible du système de signalisation
4. Fusible d’allumage
5. Fusible du système de réchauffage de
carburateur
6. Fusible du boîtier d’allumage
7. Fusible de sauvegarde (compteur
kilométrique et immobilisateur antivol)
8. Fusible de rechange
U5SCF1F0.book Page 26 Wednesday, September 10, 2003 1:25 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
2. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’ampérage spé-
cifié.ATTENTION:
FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer unincendie.3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique
par un concessionnaire Yamaha.
FAU23780
Remplacement de l’ampoule du
phare Ce modèle est équipé d’un phare à am-
poule de quartz. Si l’ampoule du phare
grille, la remplacer comme suit :
1. Déposer l’optique de phare après
avoir retiré les vis.
2. Déconnecter la fiche rapide du phare,
puis déposer la protection de l’am-
poule. Fusibles spécifiés :
Fusible principal:
30.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible de phare:
15.0 A
Fusible du système de réchauffage
de carburateur:
15.0 A
Fusible de sauvegarde:
10.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du boîtier d’allumage:
5.0 A1. Vis
U5SCF1F0.book Page 27 Wednesday, September 10, 2003 1:25 PM
