Page 25 of 86
COMMANDES ET INSTRUMENTS
3-10
1
2
3
4
5
6
7
8
9
FAU14880
Réglage des combinés res-
sort-amortisseur
Chaque combiné ressort-amortisseur
est équipé d’une bague de réglage de
la précontrainte de ressort.
ATTENTION:
FCA10100
Ne jamais forcer un dispositif de ré-
glage au-delà du réglage minimum
et maximum.
AVERTISSEMENT
FWA10210
Toujours sélectionner le même ré-
glage pour les deux combinés res-sort-amortisseur. Un réglage mal
équilibré risque de réduire la mania-
bilité et la stabilité du véhicule.
Régler la précontrainte de ressort en
procédant comme suit.
Pour réduire la précontrainte de ressort
et donc adoucir la suspension, tourner
la bague de réglage de chaque combi-
né ressort-amortisseur dans le sens
(a). Pour réduire la précontrainte de
ressort et donc adoucir la suspension,
tourner la bague de réglage de chaque
combiné ressort-amortisseur dans le
sens (b).
N.B.:
Il faut veiller à bien aligner l’encoche
sélectionnée figurant sur la bague de
réglage et l’indicateur de position figu-
rant sur l’amortisseur.
1. Bague de réglage de la précontrainte de
ressort
2. Indicateur de position
1
2
3
4
5
2
1
(b)
(a)
Réglage de la précontrainte de
ressort :
Minimum (réglage doux) :
1
Standard :
2
Maximum (réglage dur) :
5
Page 26 of 86
COMMANDES ET INSTRUMENTS
3-11
2
3
4
5
6
7
8
9
FAU15300
Béquille latérale
La béquille latérale est située sur le
côté gauche du cadre. Relever ou dé-
ployer la béquille latérale avec le pied
tout en maintenant la moto à la vertica-
le.
N.B.:
Le contacteur intégré à la béquille laté-
rale fait partie du système du coupe-cir-
cuit d’allumage, qui coupe l’allumage
dans certaines situations. (Le fonction-
nement du système du coupe-circuit
d’allumage est expliqué ci-après.)
AVERTISSEMENT
FWA10240
Ne pas rouler avec la béquille latéra-
le déployée ou lorsque la béquille ne
se relève pas correctement. Celle-ci
pourrait toucher le sol et distraire le
pilote, qui pourrait perdre le contrôle
du véhicule. Le système de coupe-
circuit d’allumage de Yamaha per-
met de rappeler au pilote qu’il doit
relever la béquille latérale avant de
se mettre en route. Il convient doncde contrôler régulièrement ce systè-
me en procédant comme décrit ci-
après et de le faire réparer par un
concessionnaire Yamaha en cas de
mauvais fonctionnement.
FAU15311
Coupe-circuit d’allumage
Le circuit du coupe-circuit d’allumage,
qui comprend les contacteurs de
béquille latérale, d’embrayage et de
point mort, remplit les fonctions suivan-
tes.
Il empêche la mise en marche du
moteur lorsqu’une vitesse est en-
gagée et que la béquille latérale
est relevée mais que le levier
d’embrayage n’est pas actionné.
Il empêche la mise en marche du
moteur lorsqu’une vitesse est en-
gagée et que le levier d’embraya-
ge est actionné mais que la
béquille latérale n’a pas été rele-
vée.
Il coupe le moteur lorsqu’une vites-
se est engagée et que l’on déploie
la béquille latérale.
Contrôler régulièrement le fonctionne-
ment du circuit du coupe-circuit d’allu-
mage en effectuant le procédé suivant.
AVERTISSEMENT
FWA10250
Si un mauvais fonctionnement est
Page 27 of 86
COMMANDES ET INSTRUMENTS
3-12
1
2
3
4
5
6
7
8
9constaté, faire contrôler le système
par un concessionnaire Yamaha
avant de démarrer.
Page 28 of 86
COMMANDES ET INSTRUMENTS
3-13
2
3
4
5
6
7
8
9
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est activé.
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Ce système est en ordre. La moto peut être utilisée.
Ce contrôle est le plus fiable lorsque effectué
le moteur chaud.
Le contacteur de point mort pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
OUI NON OUI NON OUI NONN.B.:
Page 29 of 86
4-1
1
2
3
4
5
6
7
8
9
CONTRÔLES AVANT UTILISATION
FAU15591
Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter
rapidement et de façon subite des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé
aux intempéries, par exemple). Un endommagement ou une fuite quelconques ou encore une chute de la pression des
pneus peuvent avoir de graves conséquences. En plus d’un simple contrôle visuel, il est donc extrêmement important de
vérifier les points suivants avant chaque randonnée.
N.B.:
Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que
peu de temps et celui-ci sera largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent.
AVERTISSEMENT
FWA11150
Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il con-
vient de le faire contrôler et réparer avant d’utiliser le véhicule.
Page 30 of 86
CONTRÔLES AVANT UTILISATION
4-2
2
3
4
5
6
7
8
9
FAU15601
Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
Carburant
Contrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-7
Huile moteur
Contrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-8
Frein avant
Contrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
Contrôler la garde au levier.
Régler si nécessaire.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter le liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-18, 6-21, 6-22
Frein arrière
Contrôler le fonctionnement.
Contrôler la garde à la pédale.
Régler si nécessaire.6-19, 6-21
Embrayage
Contrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire.6-17
Poignée des gaz
S’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier
de la poignée des gaz chez un concessionnaire Yamaha.6-13, 6-26
Câbles de commande
S’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-25
Page 31 of 86
CONTRÔLES AVANT UTILISATION
4-3
1
2
3
4
5
6
7
8
9
Chaîne de transmission
Contrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-23, 6-25
Roues et pneus
S’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-14, 6-16
Pédale de frein et sélecteur
S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-26
Levier de frein et
d’embrayage
S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-26
Béquille latérale
S’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire.6-27
Attaches du cadre
S’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteurs
Contrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
rale
Contrôler le fonctionnement du coupe-circuit d’allumage.
Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.3-11
ÉLÉMENTS CONTRÔLES PAGES
Page 32 of 86

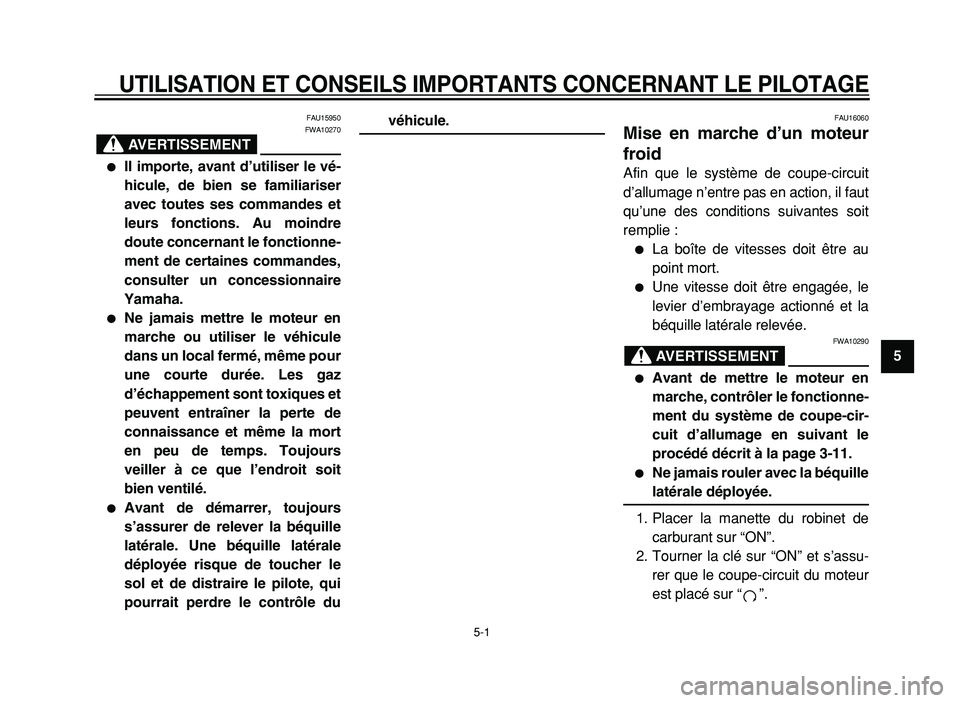

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
2
3
4
5
6
7
8
9
FAU15950
AVERTISSEMENT
FWA10270
Il importe, avant d’utiliser le vé-
hicule, de bien se familiariser
avec toutes ses commandes et
leurs fonctions. Au moindre
doute concernant le fonctionne-
ment de certaines commandes,
consulter un concessionnaire
Yamaha.
Ne jamais mettre le moteur en
marche ou utiliser le véhicule
dans un local fermé, même pour
une courte durée. Les gaz
d’échappement sont toxiques et
peuvent entraîner la perte de
connaissance et même la mort
en peu de temps. Toujours
veiller à ce que l’endroit soit
bien ventilé.
Avant de démarrer, toujours
s’assurer de relever la béquille
latérale. Une béquille latérale
déployée risque de toucher le
sol et de distraire le pilote, qui
pourrait perdre le contrôle du
véhicule.
FAU16060
Mise en marche d’un moteur
froid
Afin que le système de coupe-circuit
d’allumage n’entre pas en action, il faut
qu’une des conditions suivantes soit
remplie :
La boîte de vitesses doit être au
point mort.
Une vitesse doit être engagée, le
levier d’embrayage actionné et la
béquille latérale relevée.
AVERTISSEMENT
FWA10290
Avant de mettre le moteur en
marche, contrôler le fonctionne-
ment du système de coupe-cir-
cuit d’allumage en suivant le
procédé décrit à la page 3-11.
Ne jamais rouler avec la béquille
latérale déployée.
1. Placer la manette du robinet de
carburant sur “ON”.
2. Tourner la clé sur “ON” et s’assu-
rer que le coupe-circuit du moteur
est placé sur “”.
