2004 YAMAHA T105 Manuale de Empleo (in Spanish)

SAH83301

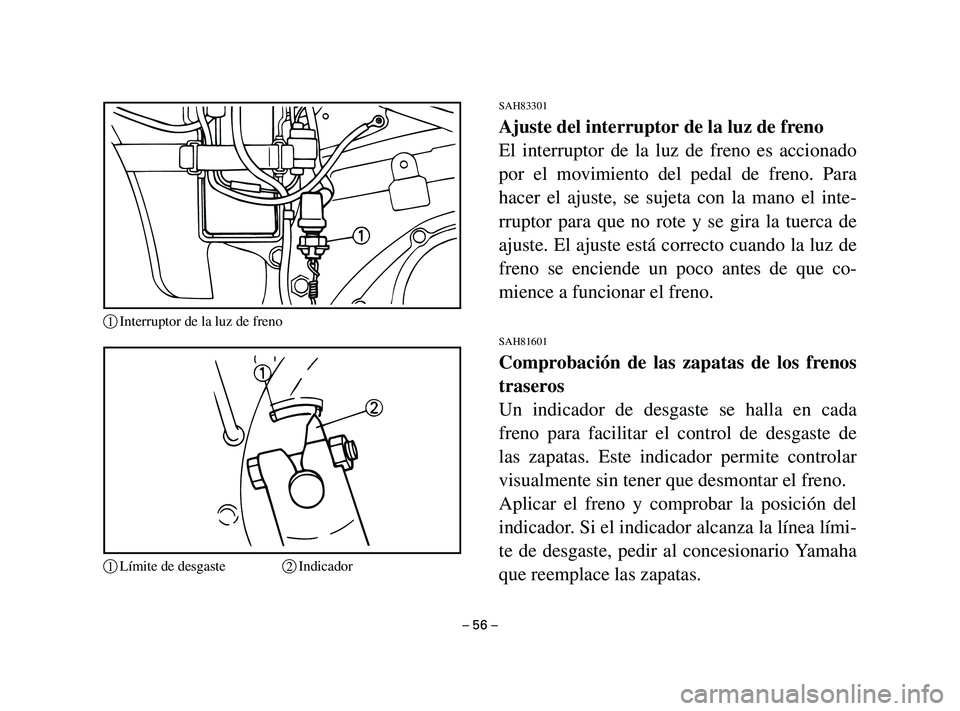

Ajuste del interruptor de la luz de freno
El interruptor de la luz de freno es accionado
por el movimiento del pedal de freno. Para
hacer el ajuste, se sujeta con la mano el inte-
rruptor para que no rote y se gira la tuerca de
ajuste. El ajuste está correcto cuando la luz de
freno se enciende un poco antes de que co-
mience a funcionar el freno.
SAH81601
Comprobación de las zapatas de los frenos
traseros
Un indicador de desgaste se halla en cada
freno para facilitar el control de desgaste de
las zapatas. Este indicador permite controlar
visualmente sin tener que desmontar el freno.
Aplicar el freno y comprobar la posición del
indicador. Si el indicador alcanza la línea lími-
te de desgaste, pedir al concesionario Yamaha
que reemplace las zapatas.
– 56 –
1Interruptor de la luz de freno
1Límite de desgaste2Indicador
5AV-F8199-S1-3 8/1/03 2:36 PM Page 56

SAI40001

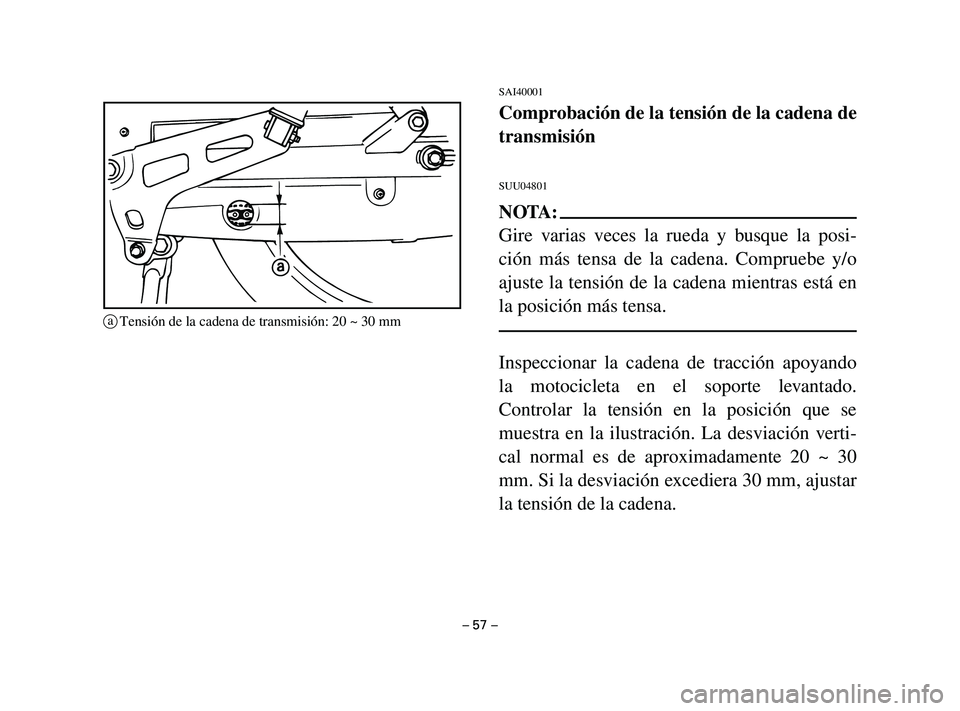

Comprobación de la tensión de la cadena de
transmisión
SUU04801
NOTA:
Gire varias veces la rueda y busque la posi-
ción más tensa de la cadena. Compruebe y/o
ajuste la tensión de la cadena mientras está en
la posición más tensa.
Inspeccionar la cadena de tracción apoyando
la motocicleta en el soporte levantado.
Controlar la tensión en la posición que se
muestra en la ilustración. La desviación verti-
cal normal es de aproximadamente 20 ~ 30
mm. Si la desviación excediera 30 mm, ajustar
la tensión de la cadena.
– 57 –
aTensión de la cadena de transmisión: 20 ~ 30 mm
5AV-F8199-S1-3 8/1/03 2:36 PM Page 57

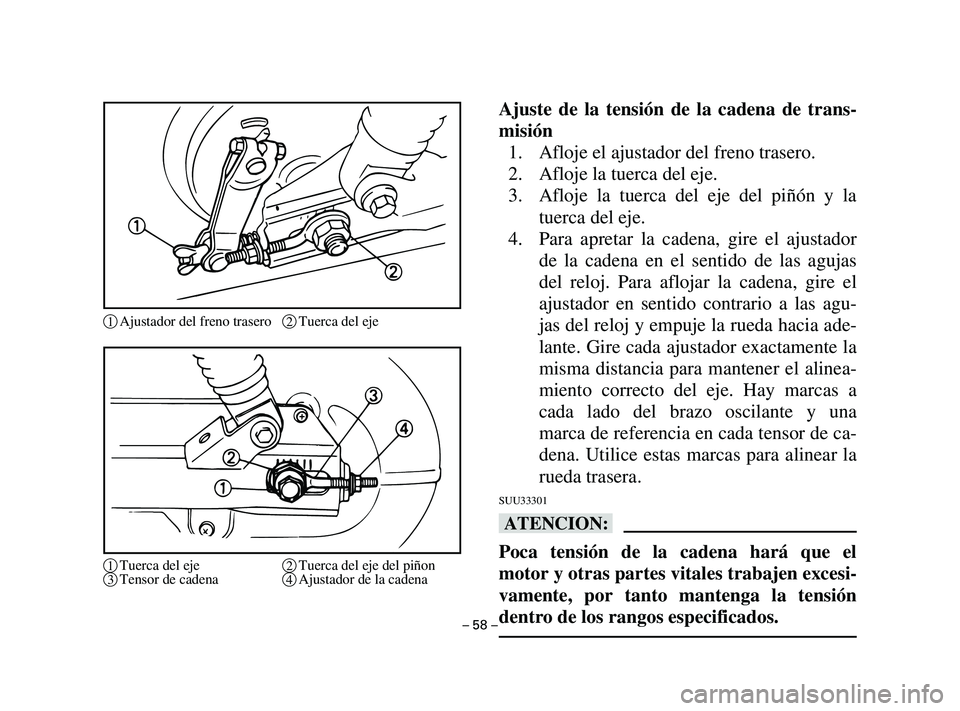

Ajuste de la tensión de la cadena de trans-
misión
1. Afloje el ajustador del freno trasero.
2. Afloje la tuerca del eje.
3. Afloje la tuerca del eje del piñón y la
tuerca del eje.
4. Para apretar la cadena, gire el ajustador
de la cadena en el sentido de las agujas
del reloj. Para aflojar la cadena, gire el
ajustador en sentido contrario a las agu-
jas del reloj y empuje la rueda hacia ade-
lante. Gire cada ajustador exactamente la
misma distancia para mantener el alinea-
miento correcto del eje. Hay marcas a
cada lado del brazo oscilante y una
marca de referencia en cada tensor de ca-
dena. Utilice estas marcas para alinear la
rueda trasera.
SUU33301
bB
Poca tensión de la cadena hará que el
motor y otras partes vitales trabajen excesi-
vamente, por tanto mantenga la tensión
dentro de los rangos especificados.
– 58 –
1Ajustador del freno trasero2Tuerca del eje
1Tuerca del eje2Tuerca del eje del piñon
3Tensor de cadena4Ajustador de la cadena
5AV-F8199-S1-3 8/1/03 2:36 PM Page 58

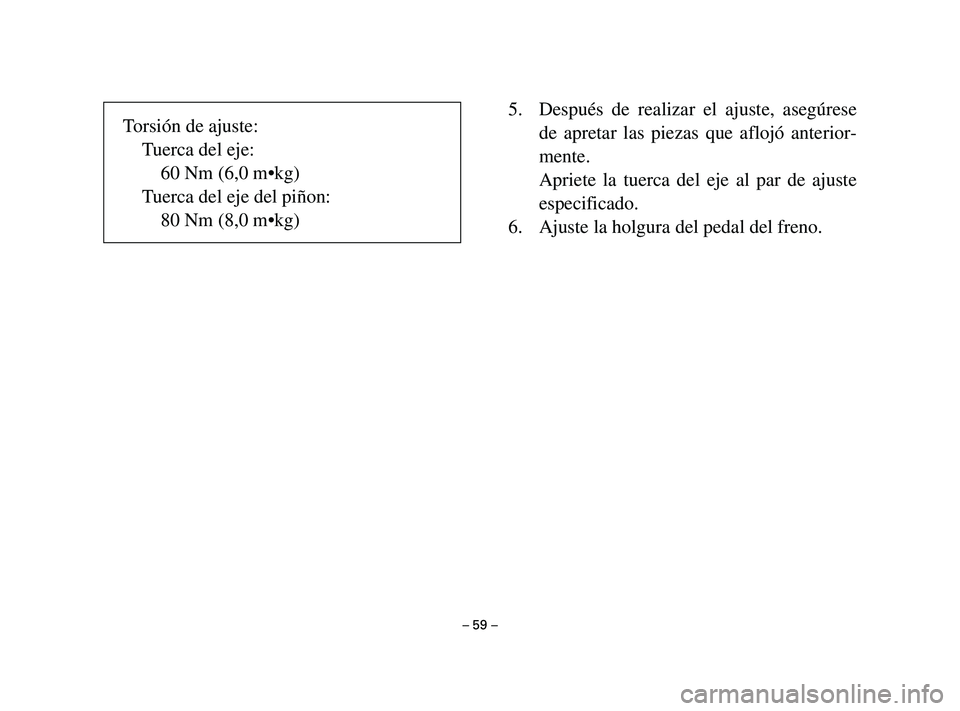

5. Después de realizar el ajuste, asegúrese
de apretar las piezas que aflojó anterior-
mente.
Apriete la tuerca del eje al par de ajuste
especificado.
6. Ajuste la holgura del pedal del freno.
– 59 –
Torsión de ajuste:
Tuerca del eje:
60 Nm (6,0 m•kg)
Tuerca del eje del piñon:
80 Nm (8,0 m•kg)
5AV-F8199-S1-3 8/1/03 2:36 PM Page 59

SAI40601

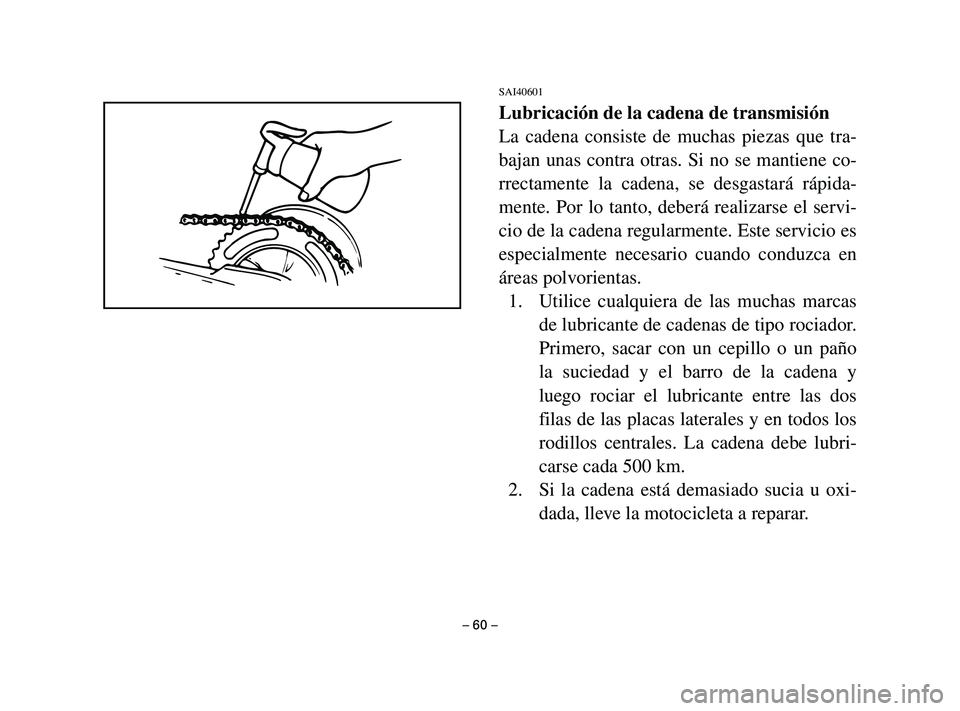

Lubricación de la cadena de transmisión
La cadena consiste de muchas piezas que tra-
bajan unas contra otras. Si no se mantiene co-
rrectamente la cadena, se desgastará rápida-
mente. Por lo tanto, deberá realizarse el servi-
cio de la cadena regularmente. Este servicio es
especialmente necesario cuando conduzca en
áreas polvorientas.
1. Utilice cualquiera de las muchas marcas
de lubricante de cadenas de tipo rociador.
Primero, sacar con un cepillo o un paño
la suciedad y el barro de la cadena y
luego rociar el lubricante entre las dos
filas de las placas laterales y en todos los
rodillos centrales. La cadena debe lubri-
carse cada 500 km.
2. Si la cadena está demasiado sucia u oxi-
dada, lleve la motocicleta a reparar.
– 60 –
5AV-F8199-S1-3 8/1/03 2:36 PM Page 60

SAI30601

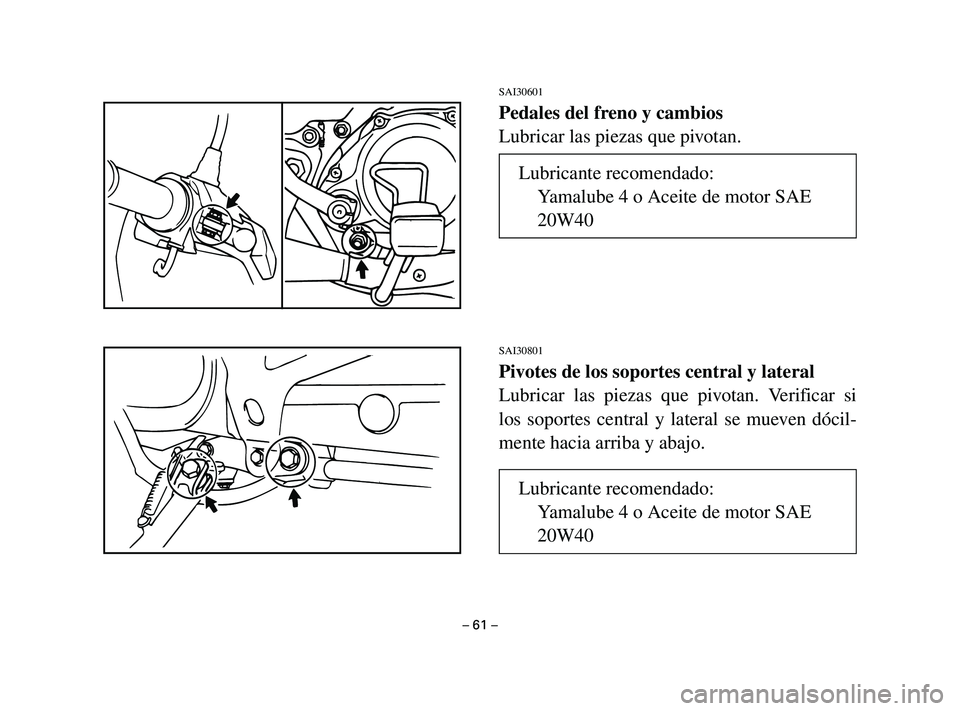

Pedales del freno y cambios
Lubricar las piezas que pivotan.
SAI30801
Pivotes de los soportes central y lateral
Lubricar las piezas que pivotan. Verificar si
los soportes central y lateral se mueven dócil-
mente hacia arriba y abajo.
– 61 –
Lubricante recomendado:
Yamalube 4 o Aceite de motor SAE
20W40
Lubricante recomendado:
Yamalube 4 o Aceite de motor SAE
20W40
5AV-F8199-S1-3 8/1/03 2:36 PM Page 61

SAI20501

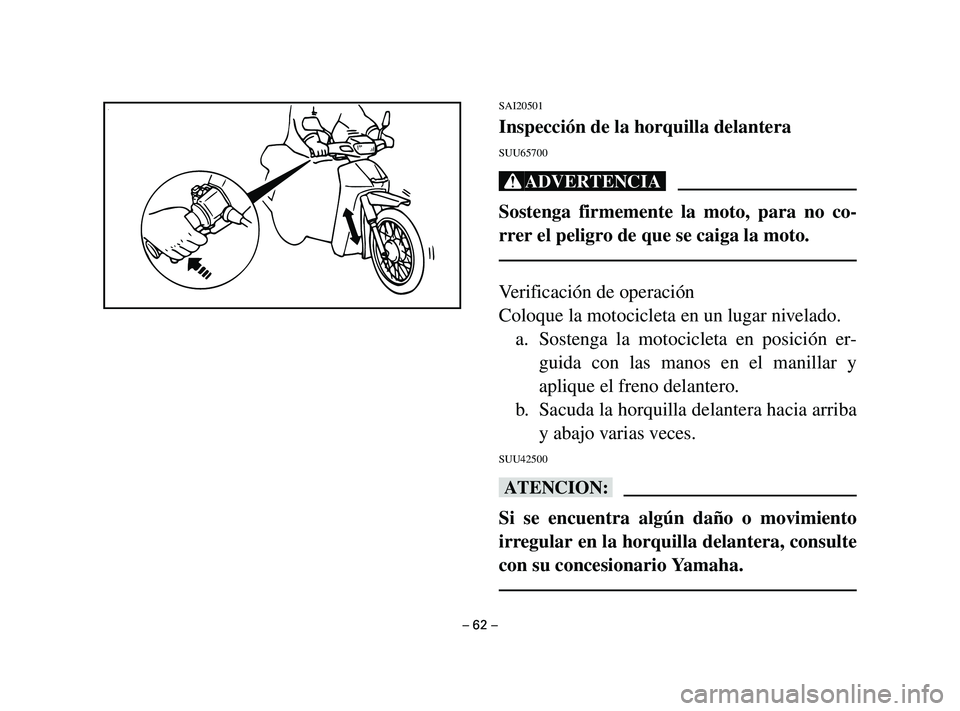

Inspección de la horquilla delantera
SUU65700
Xr
Sostenga firmemente la moto, para no co-
rrer el peligro de que se caiga la moto.
Verificación de operación
Coloque la motocicleta en un lugar nivelado.
a. Sostenga la motocicleta en posición er-
guida con las manos en el manillar y
aplique el freno delantero.
b. Sacuda la horquilla delantera hacia arriba
y abajo varias veces.
SUU42500
bB
Si se encuentra algún daño o movimiento
irregular en la horquilla delantera, consulte
con su concesionario Yamaha.
– 62 –
5AV-F8199-S1-3 8/1/03 2:36 PM Page 62

SAI70001*

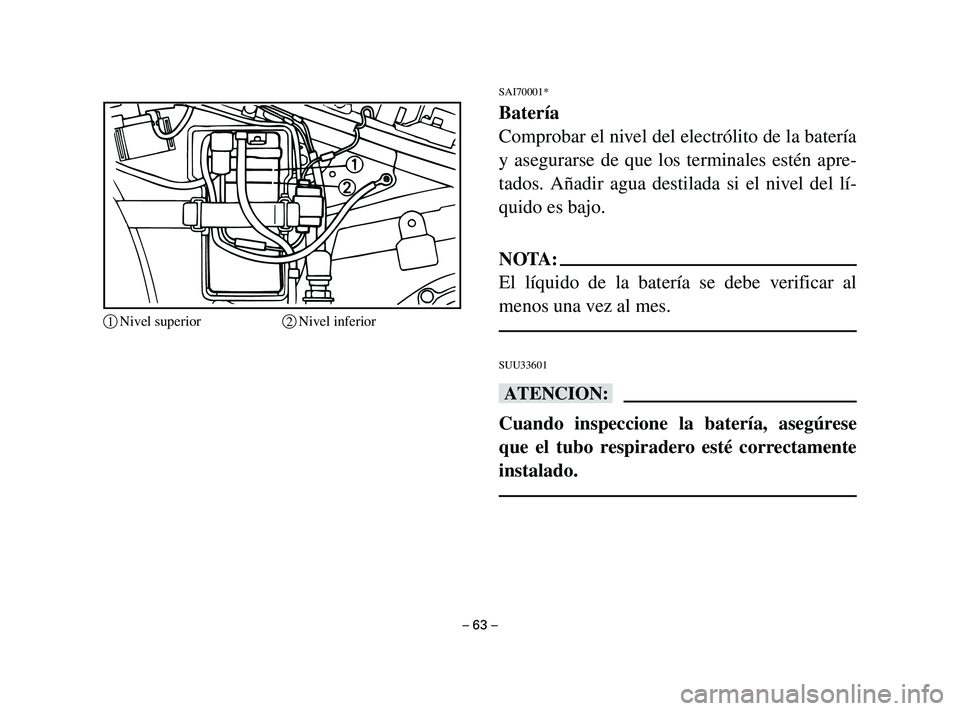

Batería
Comprobar el nivel del electrólito de la batería
y asegurarse de que los terminales estén apre-
tados. Añadir agua destilada si el nivel del lí-
quido es bajo.
NOTA:
El líquido de la batería se debe verificar al
menos una vez al mes.
SUU33601
bB
Cuando inspeccione la batería, asegúrese
que el tubo respiradero esté correctamente
instalado.
– 63 –
1Nivel superior2Nivel inferior
5AV-F8199-S1-3 8/1/03 2:36 PM Page 63
