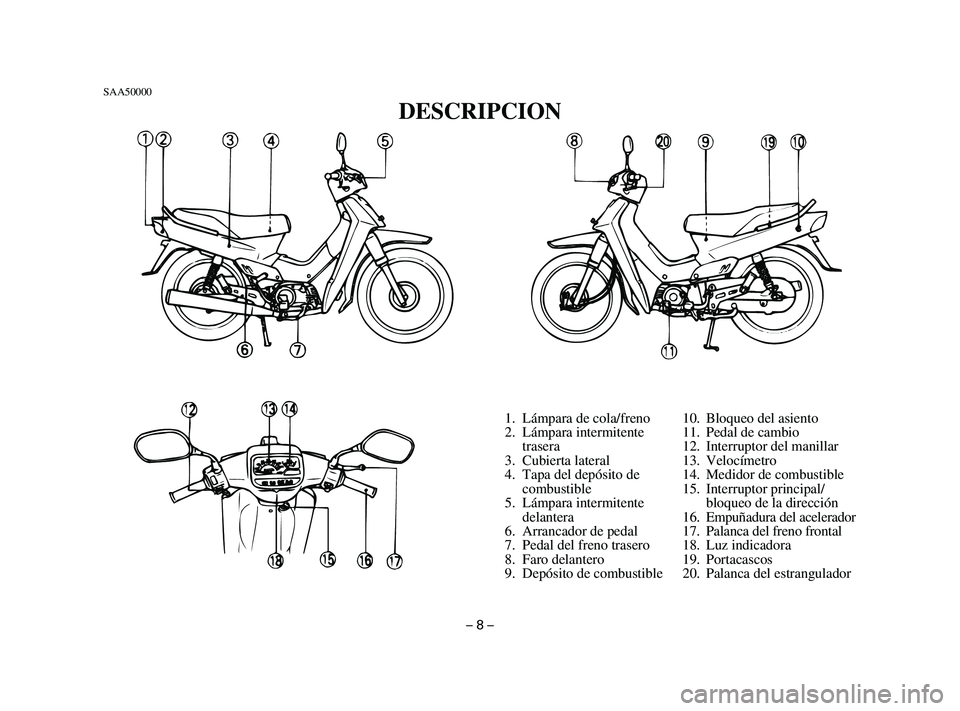

DESCRIPCION
– 8 –
1. Lámpara de cola/freno
2. Lámpara intermitente
trasera
3. Cubierta lateral
4. Tapa del depósito de
combustible
5. Lámpara intermitente
delantera
6. Arrancador de pedal
7. Pedal del freno trasero
8. Faro delantero
9. Depósito de combustible10. Bloqueo del asiento
11. Pedal de cambio
12. Interruptor del manillar
13. Velocímetro
14. Medidor de combustible
15. Interruptor principal/
bloqueo de la dirección
16. Empuñadura del acelerador
17. Palanca del freno frontal
18. Luz indicadora
19. Portacascos
20. Palanca del estrangulador
5AV-F8199-S1-1 8/1/03 2:41 PM Page 8

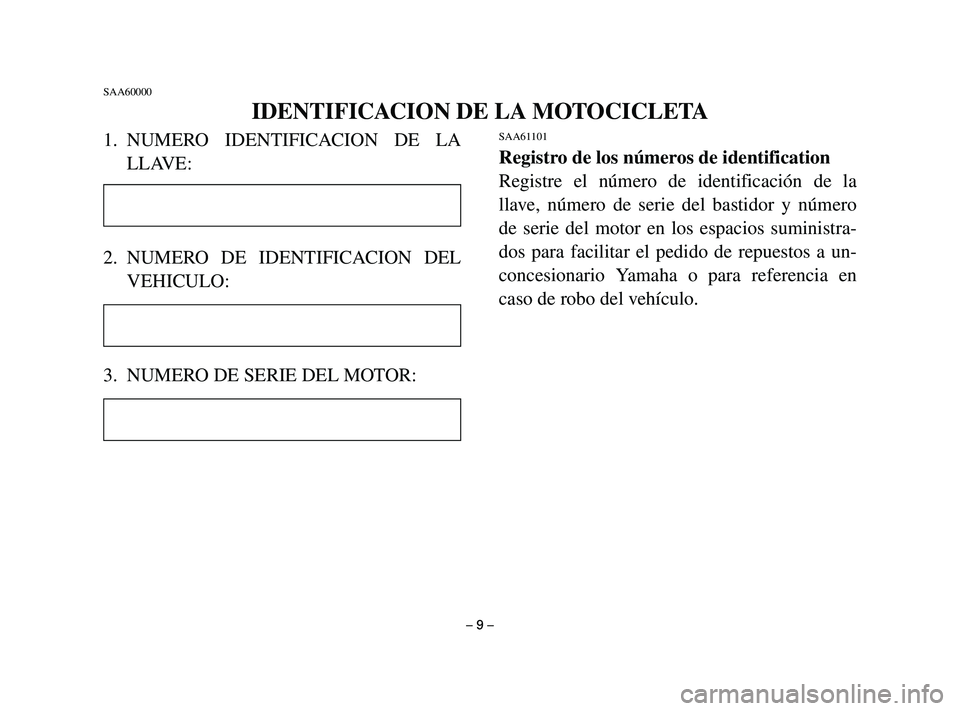

1. NUMERO IDENTIFICACION DE LA
LLAVE:
2. NUMERO DE IDENTIFICACION DEL
VEHICULO:
3. NUMERO DE SERIE DEL MOTOR:SAA61101
Registro de los números de identification
Registre el número de identificación de la
llave, número de serie del bastidor y número
de serie del motor en los espacios suministra-
dos para facilitar el pedido de repuestos a un-
concesionario Yamaha o para referencia en
caso de robo del vehículo.
– 9 –
SAA60000
IDENTIFICACION DE LA MOTOCICLETA
5AV-F8199-S1-1 8/1/03 2:41 PM Page 9

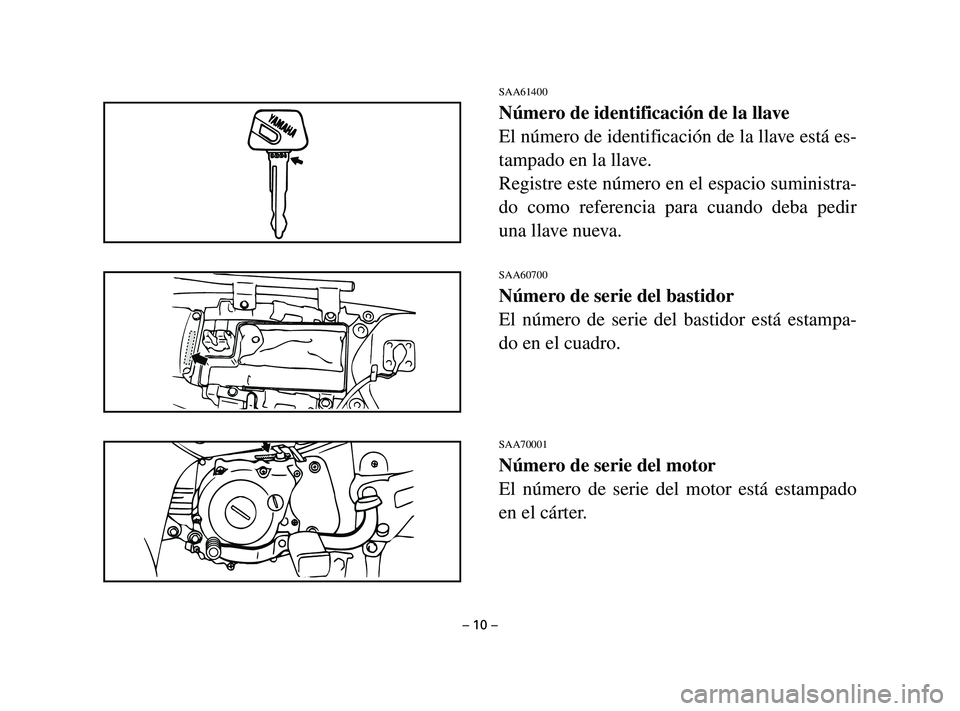

SAA61400
Número de identificación de la llave
El número de identificación de la llave está es-
tampado en la llave.
Registre este número en el espacio suministra-
do como referencia para cuando deba pedir
una llave nueva.
SAA60700
Número de serie del bastidor
El número de serie del bastidor está estampa-
do en el cuadro.
SAA70001
Número de serie del motor
El número de serie del motor está estampado
en el cárter.
– 10 –
5AV-F8199-S1-1 8/1/03 2:41 PM Page 10

SAB00000
FUNCIONES DE CONTROL
SAB00100

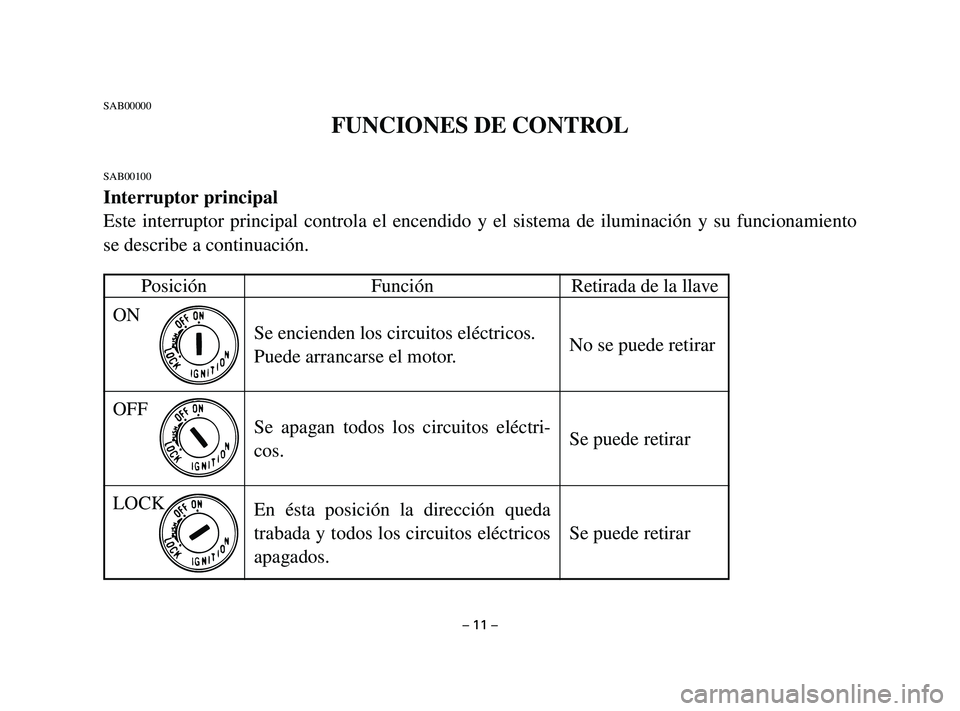

Interruptor principal
Este interruptor principal controla el encendido y el sistema de iluminación y su funcionamiento
se describe a continuación.
– 11 –
ON
Se encienden los circuitos eléctricos.
Puede arrancarse el motor.No se puede retirar
Se puede retirar
Se puede retirar Se apagan todos los circuitos eléctri-
cos.
En ésta posición la dirección queda
trabada y todos los circuitos eléctricos
apagados. OFF
LOCK
Posición Función Retirada de la llave
5AV-F8199-S1-1 8/1/03 2:41 PM Page 11

SAB10000

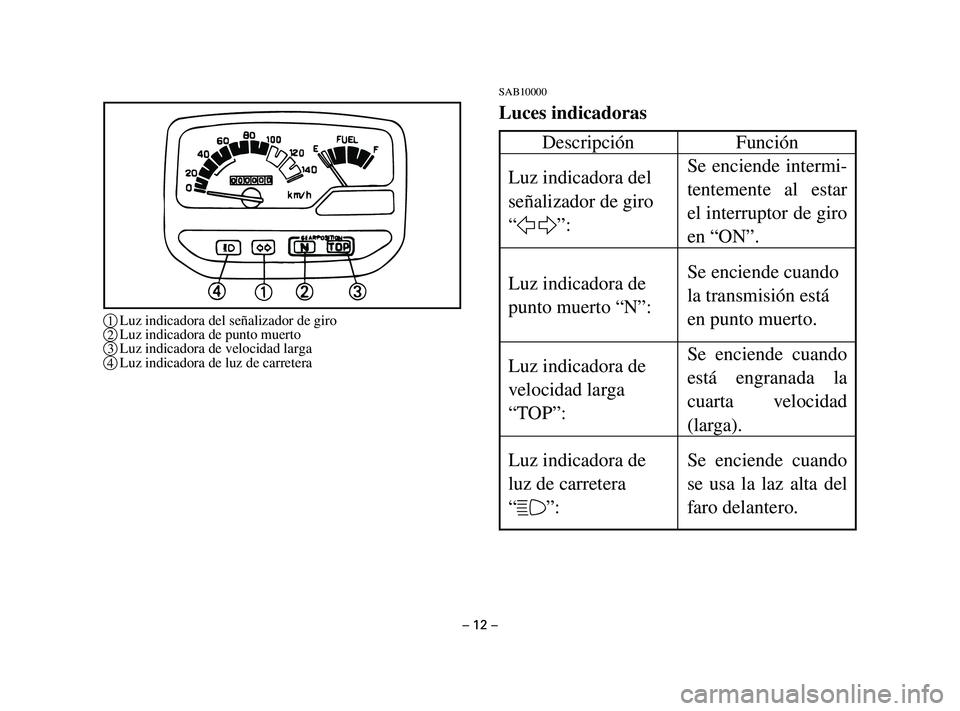

Luces indicadoras
– 12 –
1Luz indicadora del señalizador de giro
2Luz indicadora de punto muerto
3Luz indicadora de velocidad larga
4Luz indicadora de luz de carretera
Descripción Función
Luz indicadora del
señalizador de giro
“5”:
Luz indicadora de
punto muerto “N”:
Luz indicadora de
velocidad larga
“TOP”:
Luz indicadora de
luz de carretera
“&”:Se enciende intermi-
tentemente al estar
el interruptor de giro
en “ON”.
Se enciende cuando
la transmisión está
en punto muerto.
Se enciende cuando
está engranada la
cuarta velocidad
(larga).
Se enciende cuando
se usa la laz alta del
faro delantero.
5AV-F8199-S1-1 8/1/03 2:41 PM Page 12

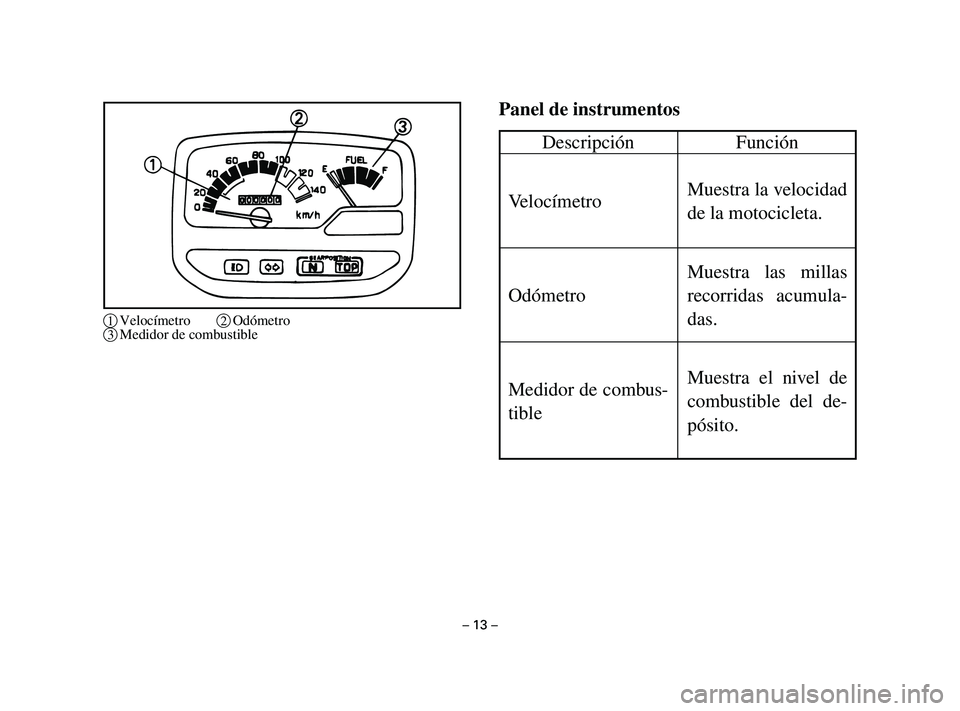

Panel de instrumentos
– 13 –
1Velocímetro2Odómetro
3Medidor de combustible
Descripción Función
Velocímetro
OdómetroMuestra la velocidad
de la motocicleta.
Muestra las millas
recorridas acumula-
das.
Muestra el nivel de
combustible del de-
pósito.
Medidor de combus-
tible
5AV-F8199-S1-1 8/1/03 2:41 PM Page 13

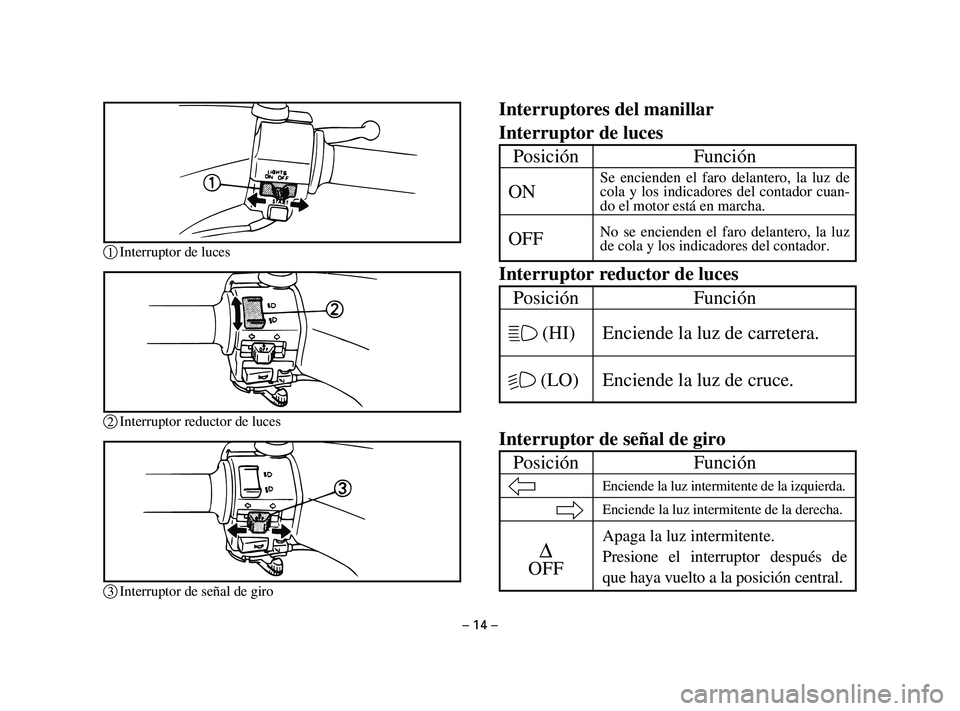

Posición Función Interruptores del manillar
Interruptor de luces
Interruptor reductor de luces
Interruptor de señal de giro
– 14 –
1Interruptor de luces
2Interruptor reductor de luces
3Interruptor de señal de giro
Posición Función
ON
OFF
Se encienden el faro delantero, la luz de
cola y los indicadores del contador cuan-
do el motor está en marcha.
No se encienden el faro delantero, la luz
de cola y los indicadores del contador.
Posición Función
&(HI)
%(LO)Enciende la luz de carretera.
Enciende la luz de cruce.
4
6
OFFEnciende la luz intermitente de la izquierda.
Enciende la luz intermitente de la derecha.
Apaga la luz intermitente.
Presione el interruptor después de
que haya vuelto a la posición central.∇
5AV-F8199-S1-1 8/1/03 2:41 PM Page 14

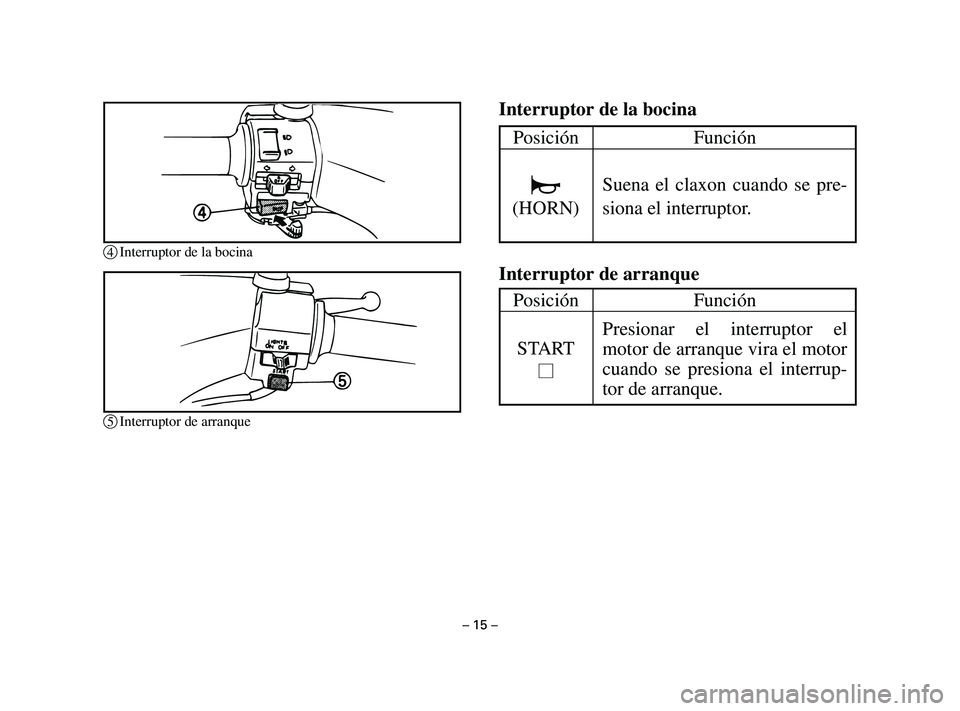

Interruptor de la bocina
Interruptor de arranque
– 15 –
4Interruptor de la bocina
5Interruptor de arranque
Posición Función
*
(HORN)Suena el claxon cuando se pre-
siona el interruptor.
Posición Función
START
Presionar el interruptor el
motor de arranque vira el motor
cuando se presiona el interrup-
tor de arranque.
5AV-F8199-S1-1 8/1/03 2:41 PM Page 15
