CONTROLE TIJDENS HET RIJDEN
28
22-12-2003

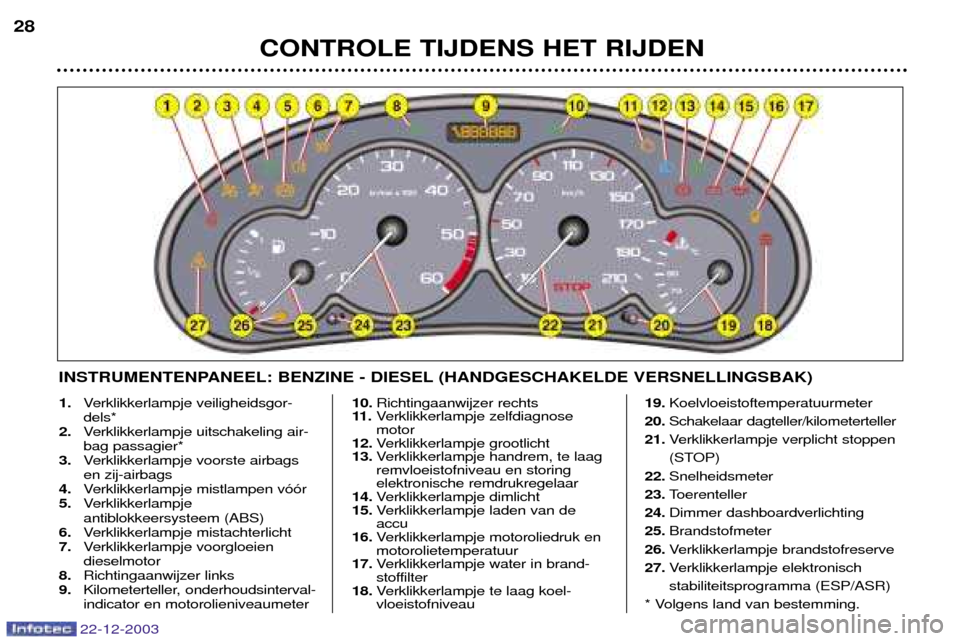

INSTRUMENTENPANEEL: BENZINE - DIESEL (HANDGESCHAKELDE VERSNELLINGSBAK)
1.
Verklikkerlampje veiligheidsgor- dels*
2. Verklikkerlampje uitschakeling air-bag passagier*
3. Verklikkerlampje voorste airbagsen zij-airbags
4. Verklikkerlampje mistlampen v——r
5. Verklikkerlampje antiblokkeersysteem (ABS)
6. Verklikkerlampje mistachterlicht
7. Verklikkerlampje voorgloeien dieselmotor
8. Richtingaanwijzer links
9. Kilometerteller, onderhoudsinterval-indicator en motorolieniveaumeter 10.
Richtingaanwijzer rechts
11 . Verklikkerlampje zelfdiagnose motor
12. Verklikkerlampje grootlicht
13. Verklikkerlampje handrem, te laagremvloeistofniveau en storing elektronische remdrukregelaar
14. Verklikkerlampje dimlicht
15. Verklikkerlampje laden van deaccu
16. Verklikkerlampje motoroliedruk enmotorolietemperatuur
17. Verklikkerlampje water in brand-
stoffilter
18. Verklikkerlampje te laag koel-vloeistofniveau 19.
Koelvloeistoftemperatuurmeter
20. Schakelaar dagteller/kilometerteller
21. Verklikkerlampje verplicht stoppen
(STOP)
22. Snelheidsmeter
23. Toerenteller
24. Dimmer dashboardverlichting
25. Brandstofmeter
26. Verklikkerlampje brandstofreserve
27. Verklikkerlampje elektronisch stabiliteitsprogramma (ESP/ASR)
* Volgens land van bestemming.

Verklikkerlampje handrem, te laagremvloeistofniveau enstoring elektronische
remdrukregelaar (REF) Gekoppeld aan het verklikkerlampje
verplicht stoppen (STOP). Wijst op:
- een (iets) aangetrokken handrem.
- een te laag remvloeistofniveau (als het lampje ook bij losse han- drem blijft branden).
- een storing in de elektronische remdrukregelaar (REF), als hetverklikkerlampje brandt in combi-natie met het verklikkerlampjeABS.
Stop onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt.
CONTROLES TIJDENS HET RIJDEN Een verklikkerlampje dat constant bli- jft branden of bij draaiende motorknippert, is een teken dat het desbe-treffende onderdeel of systeem nietgoed werkt. Sommige verklikker-lampjes kunnen branden in combina-tie met een geluidssignaal en een mel-
ding op het multifunctionele display.Negeer een dergelijke waarschuwingniet, maar raadpleeg zo snel mogelijk
een PEUGEOT-servicepunt. Stop
onmiddellijk indien tijdens het rij-den het verklikkerlampje verplicht
stoppen (STOP) gaat branden,maar zorg ervoor dat u uw auto opeen zo veilig mogelijke plaats totstilstand brengt.
Verklikkerlampjeantiblokkeersysteem(ABS)
Dit lampje gaat elke keer dat hetcontact wordt aangezet gedurendeenkele seconden branden.Als het lampje bij een snelheid vanmeer dan 12 km/h blijft branden ofgaat branden, wijst dit op een sto-ring in het antiblokkeersysteem.De normale remwerking met rembe-krachtiging blijft echter behouden.Als het lampje gaat branden in combina-tie met een geluidssignaal, wijst dit opeen storing in het antiblokkeersysteem.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje te laagkoelvloeistofniveaudieselmotor
Gekoppeld aan het verklikkerlampje
verplicht stoppen (STOP). Stop onmiddellijk.
Wacht tot de motor is afgekoeld alvorens koelvloeistof bij te vullen. Het koelcircuit staat onder druk.Draai de dop eerst 2 slagen los om de druk te laten dalen en te voorko-
men dat de koelvloeistof uit hetkoelsysteem spuit.
Trek, als de druk eenmaal gedaald is, de dop los en vul het systeem bij.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampjeverplicht stoppen
(STOP)
Gekoppeld aan het verklikkerlampje:
- motoroliedruk en motorolietempe- ratuur,
- te laag koelvloeistofniveau, - handrem, - te laag remvloeistofniveau,
- storing elektronische remdrukrege- laar.
Gekoppeld aan de koelvloeistoftem-
peratuurmeter. Stop onmiddellijk als het lampje bij draaiende motor knippert.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampjemotoroliedruk en -temperatuur
Gekoppeld aan het verklikkerlampje
verplicht stoppen (STOP). Stop onmiddellijk.Wijst op hetzij:
- te lage oliedruk.
- te weinig olie in het smeersys- teem. Vul indien nodig olie bij.
- een te hoge temperatuur van de motorolie. Het verklikkerlampje brandt in combinatie met eengeluidssignaal. Matig uw snelheidom de motorolietemperatuur telaten dalen.
Raadpleeg een PEUGEOT-servicepunt.
CONTROLE TIJDENS HET RIJDEN 29
22-12-2003

Verklikkerlampje veiligheidsgordels* Dit lampje gaat branden
als de bestuurder zijn veiligheids- gordel bij aangezet contact nietheeft vastgemaakt. Bij een snelheid hoger dan 20 km/uur gaat het lampje geduren-de twee minuten knipperen in com-binatie met een steeds sterker wor-dend geluidssignaal. Na deze tweeminuten blijft het lampje brandenzolang de bestuurder zijn veiligheid-sgordel niet heeft vastgemaakt.
Verklikkerlampjeladen van de accu
Wijst op:
- een storing in het laadcircuit.
- loszittende aansluitingen van de accu of de startmotor.
- een gebroken of te slappe dyna- moriem.
- een defecte dynamo.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje zelf- diagnose motor
Gaat bij het aanzetten van hetcontact gedurende enkele secondenbranden. Als het lampje bij draaiende motor gaat branden, wijst dit op een defectin het injectie-/ontstekingssysteemof in de emissieregeling. De kataly-sator kan dan beschadigd raken(alleen benzinemotor).
Raadpleeg een PEUGEOT-servicepunt.
* Volgens land van bestemming. Verklikkerlampje water in brandstoffilter(diesel)*
Er bestaat kans op schade aan hetinspuitsysteem. Raadpleeg zo snel mogelijk een
PEUGEOT-servicepunt.
Verklikkerlampje uitschakeling airbagpassagier*
Als de airbag aan passagierszijde uitgeschakeld is, gaat het verklikker-lampje branden als het contactwordt aangezet, waarna het blijftbranden. Raadpleeg in alle gevallen dat het
lampje knippert uw PEUGEOT-ser-vicepunt.
Verklikkerlampjebrandstofreserve
Op het moment dat dit lampje gaatbranden bedraagt de actieradiusnog ca. 50 km (tankinhoud: ca. 55
liter voor de benzinemotoren en 60liter voor de dieselmotoren). Verklikkerlampjevoorgloeien (diesel)
Wacht met het starten van de motortot dit lampje uit is. Als de temperatuur al hoog genoeg is gaat het lampje gedurende min-der dan 1 seconde branden en kuntu de motor direct starten.
CONTROLE TIJDENS HET RIJDEN
30
Verklikkerlampje elek- tronisch stabiliteits-programma(ESP/ASR)
Dit lampje gaat elke keer dat het contact wordt aangezet gedurendeenkele seconden branden.Raadpleeg een Peugeot-service-punt als het lampje van de schake-laar ESP/ASR knippert en blijft bran-den of bij draaiende motor gaatbranden. Het verklikkerlampje gaat knipperen als het systeem bij draaiende motoren tijdens het rijden in werkingtreedt.Het verklikkerlampje blijftbranden als het systeem is uitges-chakeld.
22-12-2003

Display op het instrumentenpaneel Dit heeft na het aanzetten van het contact, 3 verschillende functies:
Ð Onderhoudsintervalindicator (zie het desbetreffende hoofdstuk).
Ð Motorolieniveaumeter (diesel).
Ð Kilometerteller (totale kilometerstand en dagteller).Opmerking:De totale kilometerstand en de dagteller worden gedurende dertig
seconden na het uitzetten van het contact, bij het openen van het bestuurders- portier en bij het vergrendelen en ontgrendelen van de auto weergegeven. Motorolieniveaumeter (diesel) Bij het aanzetten van het contact, wordt de onderhoudsintervalindicator enkele seconden weergegeven en vervolgens gedurende ongeveer 10 seconden hetmotorolieniveau.
Maximum Opmerking:Te veel olie kan leiden tot motor-
schade. Minimum Controleer het olieniveau met de peilstok en vul zonodig olie bij. De aanwijzing is alleenbetrouwbaar als de auto op een vlakke, hori-zontale ondergrond staat en de motor min-stens 10 minuten niet heeft gedraaid. Defecte motorolieniveaumeter Als de 6 blokjes knipperen, geeft dit een defect aan de motorolieniveaumeter aan. Er bestaatgrote kans op ernstige motorschade.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje airbags v——r en zij-airbags
Het lampje gaat bij het aanzettenvan het contact branden en gaat naenkele seconden uit. Als het lampje bij draaiende motor gaat branden in combinatie met eengeluidssignaal, wijst dit op een sto-ring in het airbagsysteem.
Raadpleeg een PEUGEOT-servicepunt.
Koelvloeistoftemperatuurmeter
- Wijzer in zone (A): temperatuur is
in orde.
- Als de wijzer in zone (B)staat, is
de temperatuur te hoog. Het ver- klikkerlampje verplicht stoppen
(STOP) knippert.
Stop onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt.
CONTROLE TIJDENS HET RIJDEN 31
22-12-2003

Display op het instrumentenpaneel Dit heeft na het aanzetten van het contact, 3 verschillende functies:
Ð Onderhoudsintervalindicator (zie het desbetreffende hoofdstuk).
Ð Motorolieniveaumeter (diesel).
Ð Kilometerteller (totale kilometerstand en dagteller).Opmerking:De totale kilometerstand en de dagteller worden gedurende dertig
seconden na het uitzetten van het contact, bij het openen van het bestuurders- portier en bij het vergrendelen en ontgrendelen van de auto weergegeven. Motorolieniveaumeter (diesel) Bij het aanzetten van het contact, wordt de onderhoudsintervalindicator enkele seconden weergegeven en vervolgens gedurende ongeveer 10 seconden hetmotorolieniveau.
Maximum Opmerking:Te veel olie kan leiden tot motor-
schade. Minimum Controleer het olieniveau met de peilstok en vul zonodig olie bij. De aanwijzing is alleenbetrouwbaar als de auto op een vlakke, hori-zontale ondergrond staat en de motor min-stens 10 minuten niet heeft gedraaid. Defecte motorolieniveaumeter Als de 6 blokjes knipperen, geeft dit een defect aan de motorolieniveaumeter aan. Er bestaatgrote kans op ernstige motorschade.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje airbags v——r en zij-airbags
Het lampje gaat bij het aanzettenvan het contact branden en gaat naenkele seconden uit. Als het lampje bij draaiende motor gaat branden in combinatie met eengeluidssignaal, wijst dit op een sto-ring in het airbagsysteem.
Raadpleeg een PEUGEOT-servicepunt.
Koelvloeistoftemperatuurmeter
- Wijzer in zone (A): temperatuur is
in orde.
- Als de wijzer in zone (B)staat, is
de temperatuur te hoog. Het ver- klikkerlampje verplicht stoppen
(STOP) knippert.
Stop onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt.
CONTROLE TIJDENS HET RIJDEN 31
22-12-2003

22-12-2003

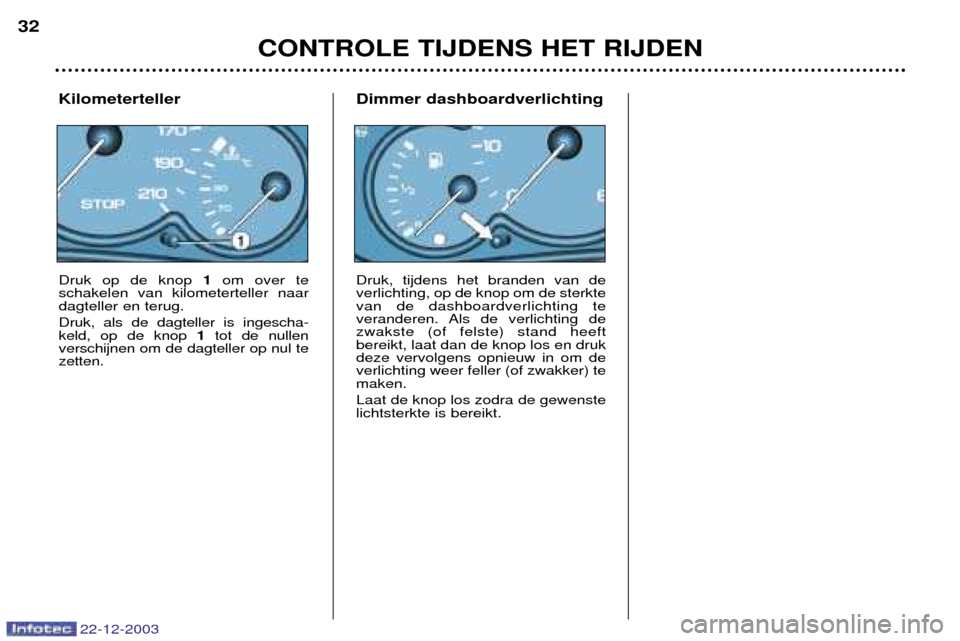

Kilometerteller Druk op de knop 1om over te
schakelen van kilometerteller naar dagteller en terug. Druk, als de dagteller is ingescha- keld, op de knop 1tot de nullen
verschijnen om de dagteller op nul tezetten. Dimmer dashboardverlichting Druk, tijdens het branden van de verlichting, op de knop om de sterktevan de dashboardverlichting te
veranderen. Als de verlichting dezwakste (of felste) stand heeftbereikt, laat dan de knop los en drukdeze vervolgens opnieuw in om deverlichting weer feller (of zwakker) temaken. Laat de knop los zodra de gewenste lichtsterkte is bereikt.
CONTROLE TIJDENS HET RIJDEN
32

MULTIFUNCTIONEEL
DISPLAY Dit display kan de volgende informa- tie weergeven:
- de tijd,
- de datum,
- de informatie van de radio,
- de controle op geopende portieren(bijv.: "portier links voor geopend", ...),
- de waarschuwingsmeldingen (bijv.: "batterij afstandsbediening leeg") en de status van de functies van
de auto (bijv.: "eco-mode actief"),kort weergegeven.

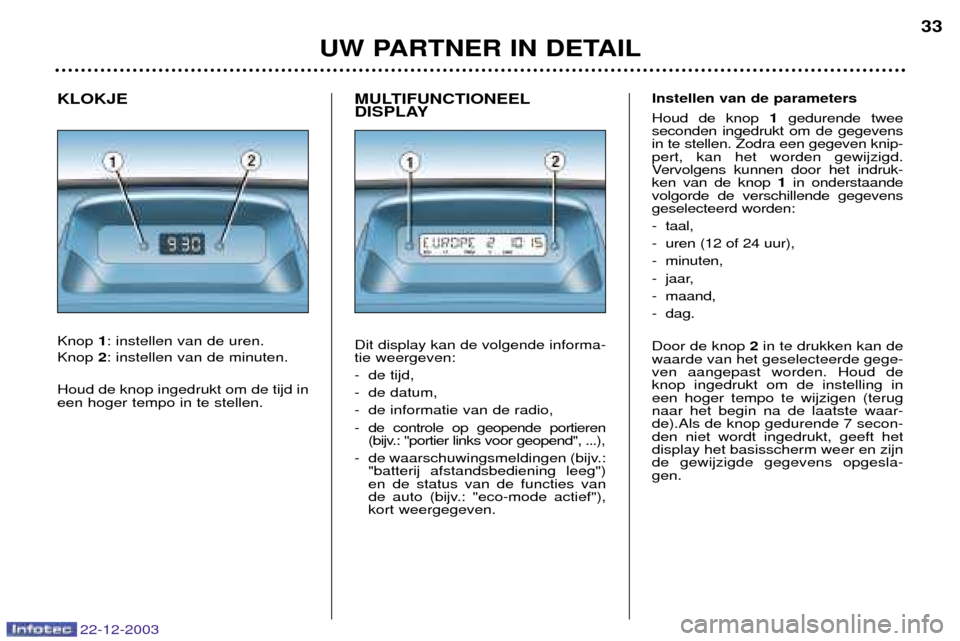

KLOKJE Knop
1: instellen van de uren.
Knop 2: instellen van de minuten.
Houd de knop ingedrukt om de tijd in een hoger tempo in te stellen.
UW PARTNER IN DETAIL 33
22-12-2003
Instellen van de parameters Houd de knop
1gedurende twee
seconden ingedrukt om de gegevens in te stellen. Zodra een gegeven knip-pert, kan het worden gewijzigd.
Vervolgens kunnen door het indruk-ken van de knop 1in onderstaande
volgorde de verschillende gegevensgeselecteerd worden:
- taal,
- uren (12 of 24 uur),
- minuten,
- jaar,
- maand,
- dag. Door de knop 2in te drukken kan de
waarde van het geselecteerde gege- ven aangepast worden. Houd deknop ingedrukt om de instelling ineen hoger tempo te wijzigen (terugnaar het begin na de laatste waar-de).Als de knop gedurende 7 secon-den niet wordt ingedrukt, geeft hetdisplay het basisscherm weer en zijnde gewijzigde gegevens opgesla-gen.

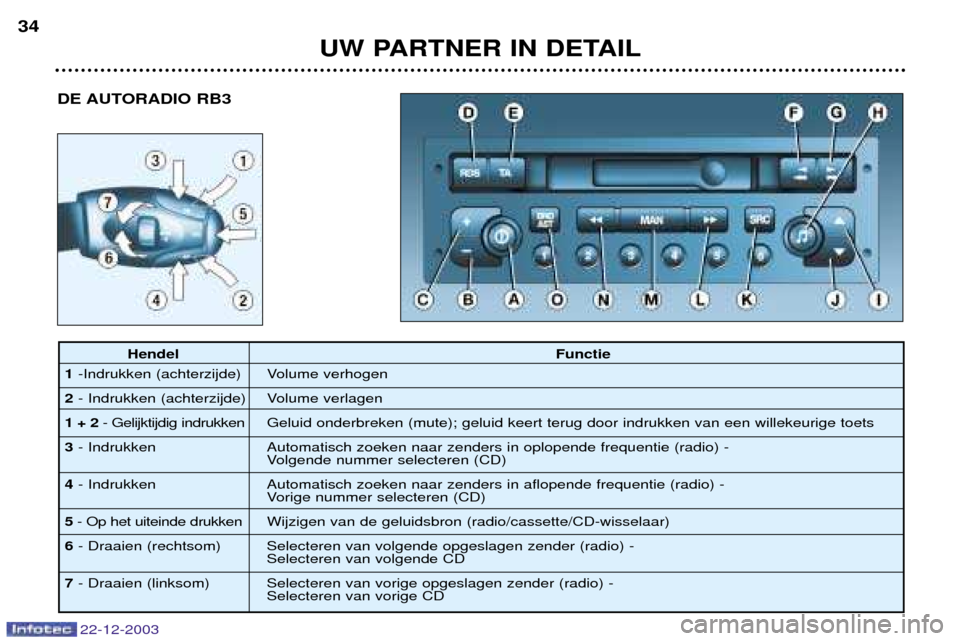

DE AUTORADIO RB3
UW PARTNER IN DETAIL
34
22-12-2003
Hendel
Functie
1 -Indrukken (achterzijde) Volume verhogen
2 - Indrukken (achterzijde) Volume verlagen
1 + 2 - Gelijktijdig indrukken Geluid onderbreken (mute); geluid keert terug door indrukken van een willekeurige toets
3 - Indrukken Automatisch zoeken naar zenders in oplopende frequentie (radio) -
Volgende nummer selecteren (CD)
4 - Indrukken Automatisch zoeken naar zenders in aflopende frequentie (radio) -
Vorige nummer selecteren (CD)
5 - Op het uiteinde drukken W ijzigen van de geluidsbron (radio/cassette/CD-wisselaar)
6 - Draaien (rechtsom) Selecteren van volgende opgeslagen zender (radio) -
Selecteren van volgende CD
7 - Draaien (linksom) Selecteren van vorige opgeslagen zender (radio) -
Selecteren van vorige CD
