2004 Peugeot 407 Manual del propietario (in Spanish)

24 -
17-05-2004
25
-
17-05-2004
El control en orden de marcha

26 -
17-05-2004
27
-
17-05-2004

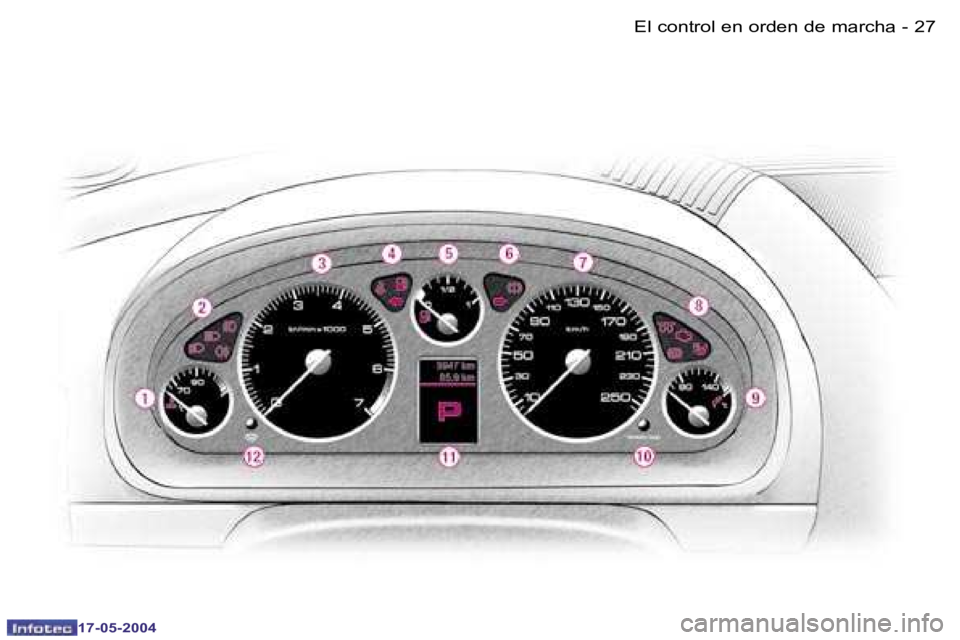

1 -
Señalizador indicador de
temperatura del líquido de
refrigeración.
2 - Testigos de luces encendidas :
de cruce.
de carretera.
de antiniebla delanteras.
de antiniebla traseras.
3 - Señalizador
cuentarrevoluciones.
4 - Testigos :
de cinturón de seguridad no abrochado.
de nivel de carburante.
de indicador de cambio de dirección (intermitente) a la
izquierda.
5 - Señalizador indicador de nivel
del depósito de carburante.
6 - Testigos :
de freno de estacionamiento puesto o nivel de líquido de
frenos o de disfuncionamiento
del sistema de reparto
electrónico de frenada.
de indicador de cambio de dirección (intermitente) a la
derecha.
COMBINADOS GASOLINA-DIESEL CAJA DE CAMBIOS MANUAL Y AUTOMÁTICA
5 SEÑALIZADORES
11 - Pantalla del combinado :
Totalizador kilométrico total.
Totalizador kilométrico parcial.
Testigo de posición de la palanca de la caja de cambios
automática.
Consigna del regulador de velocidad.
Indicador de mantenimiento.
CHECK (autotest del vehículo).
Señalizaciones de las informaciones del ordenador de
a bordo.
Señalizaciones de las alertas y de los estados.
12 - Reostato de luces panel de
instrumentos.
7 -
Señalizador indicador de
velocidad.
8 - Testigos :
de autodiagnosis motor.
del sistema antibloqueo ABS.
de neutralización del airbag pasajero.
de precalentamiento (secuencia arranque motor diesel).
9 - Señalizador indicador de
temperatura de aceite motor.
10 - Botón de CHECK y de puesta a
cero del totalizador kilométrico
parcial y del indicador de
mantenimiento.
El control en orden de marcha

26 -
17-05-2004
27
-
17-05-2004
El control en orden de marcha

28 -
17-05-2004
29
-
17-05-2004
CHECK (autotest del
vehículo)
En situación de
disfuncionamiento
Si se ha detectado un disfunciona-
miento "menor" : después del testigo
CHECK OK, el o los testigos de aler-
ta se encienden.
Puede arrancar su vehículo ; pero no
obstante, consulte rápidamente en
un Punto de Servicio PEUGEOT.
Si se ha detectado un disfunciona-
miento "mayor" : el testigo CHECK
OK no sale señalado y el o los testi-
gos de alerta se encienden.
No arranque su vehículo.
Llame a un Punto de Servicio
PEUGEOT. * Según destino.
CHECK automático
Llave en posición contacto,
todos los
testigos se encienden. Se apagan
después de unos segundos.
Al mismo tiempo, se realiza un
CHECK automático (autotest del
vehículo).
Si no se ha detectado ningún
disfuncionamiento "mayor" :
el testigo CHECK OK sale
señalado al cabo de dos
segundos.
Puede arrancar su vehículo.
La pantalla del combinado señala,
motor en marcha, vehículo circulando ,
los testigos de las alertas (en caso de
disfuncionamiento).
Un impulso en el botón "CHECK/
000" del combinado lanza el CHECK
manual (autotest del vehículo).
Esta función permite conocer, en
cualquier momento (llave en posi-
ción contacto o arranque o vehículo
en marcha) :
- las alertas presentes,
- el estado de las funciones activas o neutralizadas (limpiaparabrisas,
iluminación automática de las lu-
ces).
CHECK manual
Mientras el airbag pasajero
está neutralizado*, el testigo
se queda encendido.
El control en orden de marcha

28 -
17-05-2004
29
-
17-05-2004
Testigo del sistema de
frenada
Los testigos comunes a los
combinados 4 señalizadores
y 5 señalizadores
Indica :
- una detección del freno de estacio-
namiento echado o mal quitado,
- una bajada excesiva del líquido de frenos, acoplado con el testigo
STOP ,
- un disfuncionamiento del sistema de reparto electrónico de frenada,
acoplado con el testigo STOP.
Testigo de cinturón
Contacto puesto, el testigo se en-
ciende cuando un ocupante no ha
abrochado su cinturón de seguridad
o cuando se lo ha quitado. Testigo de reserva de
carburante
Indica un nivel de carburante bajo.
En ciertas condiciones de circulación
y según la motorización, su autono-
mía puede ser inferior a 50 kilóme-
tros (la capacidad del depósito es de
67 litros aproximadamente). Testigo de autodiagnosis
motor
Indica que el sistema anticontamina-
ción motor es deiciente.
Su parpadeo señala un disfuncio-
namiento del sistema anticontami-
nación.
Hay un riesgo de destrucción del
catalizador.
Consulte rápidamente en un Punto
de Servicio PEUGEOT. Testigo de
precalentamiento motor
Diesel
Espere a que se apague antes
de arrancar. La duración de la
iluminación está determinada por
las condiciones climatológicas
exteriores.
Testigo de neutralización
del airbag pasajero*
Si el testigo se queda encendido,
informa que el airbag pasajero está
neutralizado voluntariamente.
El testigo se enciende en
la pantalla del combinado
para los dos últimos de-
fectos.
Se debe parar imperativamente en
los dos últimos casos. Consulte en
un Punto de Servicio PEUGEOT. El testigo se enciende
en la pantalla del combi-
nado.
Motor en marcha, acopla-
do al
testigo de servicio ,
señala un disfunciona-
miento del sistema de inyección o de
encendido. El testigo se enciende
en la pantalla del combi-
nado.
La iluminación permanente por enci-
ma de 10 km/h., indica un disfuncio-
namiento del sistema ABS.
No obstante, el vehículo conserva
una frenada clásica con asistencia.
Consulte en un Punto de Servicio
PEUGEOT. Testigo del sistema
antibloqueo de
ruedas (ABS)
* Según destino.
El control en orden de marcha

30 -
17-05-2004
31
-
17-05-2004
Testigo STOP
Encendido sólo, indica una anomalía
de la dirección asistida.
Se enciende acoplado a los testi-
gos de presión de aceite motor, de
temperatura líquido de refrigeración,
del sistema de frenada o de rueda
pinchada.
Se debe parar imperativamente.
Consulte en un Punto de Servicio
PEUGEOT.
Los testigos
especíicos
al combinado
4 señalizadores
Testigo de presión de
aceite motor
Indica una presión de aceite
insuiciente.
Está acoplado con el testigo STOP.
Se debe parar imperativamente en
caso de encenderse con el motor en
marcha.
En caso de falta de aceite en el
circuito de lubricación, complete el
nivel.
Consulte rápidamente en un Punto
de Servicio PEUGEOT. Testigo de temperatura de
líquido de refrigeración
Indica una temperatura motor ele-
vada.
Está acoplado con el testigo STOP.
Debe pararse imperativamente.
Espere a que el motor se en-
fríe para completar el nivel, si
fuese necesario.
Testigo de carga de batería
Indica un disfuncionamiento del
circuito de carga (terminales de
batería, correa del alternador).
Consulte en un Punto de Servicio
PEUGEOT. Testigo de rueda pinchada
Indica que ha detectado una o varias
ruedas pinchadas.
Un mensaje en la pantalla multifun-
ción permite identiicar la o las rue-
das afectadas.
Está acoplado con el testigo STOP.
Debe pararse imperativamente.
Cambie la rueda dañada.
Repárela en un Punto de Servicio
PEUGEOT. Testigo del sistema de
control dinámico de
estabilidad (ESP)
Encendido permanentemente, indica
una neutralización o un disfunciona-
miento del sistema ESP.
En este caso, consulte en un Punto
de Servicio PEUGEOT.
Si el testigo parpadea, indica que el
sistema ESP está en regulación.
Testigo de agua en el iltro
de gasoil*
Indica una presencia de agua en el
iltro de gasoil.
Existe el riesgo de deterioro del sis-
tema de inyección.
Consulte rápidamente en un Punto
de Servicio PEUGEOT. Testigo de airbags
Indica una anomalía airbag.
Consulte en un Punto de Servicio
PEUGEOT.
* Según destino.
El control en orden de marcha

30 -
17-05-2004
31
-
17-05-2004
Testigo de servicio
Sale señalado para las alertas si-
guientes :
- de subinlado de los neumáticos ,
- de autodiagnosis motor ,
- de lámpara fundida ,
- de nivel mínimo de líquido de
lavaparabrisas ,
- de saturación del iltro de
partículas (motor Diesel),
- de nivel de aceite motor ,
- del sistema de control de velocidad
(regulador de velocidad),
- del sistema de iluminación
automática de las luces ,
- del sistema de detección de
obstáculos de proximidad ,
- del sistema de antiarranque,
- de la pila del telemando
gastada ,
- de un nivel mínimo de líquido
de refrigeración ,
- de una o varias puerta(s)
abierta(s) a una velocidad del
vehículo superior a 10 km/h.,
- de un defecto del sistema de
corrección automática estática
de los faros ,
- de un desgaste de las pastillas
de frenos ,
- de un nivel mínimo del depósito
de aditivo de gasoil (motor
Diesel).Los testigos especí-
icos al combinado
5 señalizadores
Testigo de nivel mínimo de
líquido de refrigeración
Indica un nivel del circuito de refrige-
ración insuiciente.
Se debe parar imperativamente.
Consulte en un Punto de Servicio
PEUGEOT.
Atención : el circuito de refrigeración
está bajo presión, espere a que se
enfríe el motor para completar el
nivel.
En caso de avería y con el in de evi-
tar todo riesgo de quemaduras, gire
el tapón dos vueltas para que caiga
la presión.
Cuando la presión haya caído, retire
el tapón y complete el nivel.
Testigo de nivel de aceite
motor
Indica un nivel crítico de aceite motor
(insuiciente o demasiado elevado).
Se debe parar imperativamente.
Consulte rápidamente en un Punto
de Servicio PEUGEOT. Testigo de dirección
asistida
Indica una anomalía de la dirección
asistida.
Está acoplado con el testigo STOP.
Consulte en un Punto de Servicio
PEUGEOT.
Testigo de freno de
estacionamiento
Indica que el freno de estaciona-
miento está echado o mal quitado.
Está acoplado al testigo del sistema
de frenada.
Testigo de nivel mínimo de
líquido lavaparabrisas y
lavafaros*
Al activar los limpiaparabrisas, indica
un nivel del líquido insuiciente.
Llene el depósito de líquido lavapa-
rabrisas y lavafaros.
* Según destino.
El control en orden de marcha

30 -
17-05-2004
31
-
17-05-2004
Testigo de servicio
Sale señalado para las alertas si-
guientes :
- de subinlado de los neumáticos ,
- de autodiagnosis motor ,
- de lámpara fundida ,
- de nivel mínimo de líquido de
lavaparabrisas ,
- de saturación del iltro de
partículas (motor Diesel),
- de nivel de aceite motor ,
- del sistema de control de velocidad
(regulador de velocidad),
- del sistema de iluminación
automática de las luces ,
- del sistema de detección de
obstáculos de proximidad ,
- del sistema de antiarranque,
- de la pila del telemando
gastada ,
- de un nivel mínimo de líquido
de refrigeración ,
- de una o varias puerta(s)
abierta(s) a una velocidad del
vehículo superior a 10 km/h.,
- de un defecto del sistema de
corrección automática estática
de los faros ,
- de un desgaste de las pastillas
de frenos ,
- de un nivel mínimo del depósito
de aditivo de gasoil (motor
Diesel).Los testigos especí-
icos al combinado
5 señalizadores
Testigo de nivel mínimo de
líquido de refrigeración
Indica un nivel del circuito de refrige-
ración insuiciente.
Se debe parar imperativamente.
Consulte en un Punto de Servicio
PEUGEOT.
Atención : el circuito de refrigeración
está bajo presión, espere a que se
enfríe el motor para completar el
nivel.
En caso de avería y con el in de evi-
tar todo riesgo de quemaduras, gire
el tapón dos vueltas para que caiga
la presión.
Cuando la presión haya caído, retire
el tapón y complete el nivel.
Testigo de nivel de aceite
motor
Indica un nivel crítico de aceite motor
(insuiciente o demasiado elevado).
Se debe parar imperativamente.
Consulte rápidamente en un Punto
de Servicio PEUGEOT. Testigo de dirección
asistida
Indica una anomalía de la dirección
asistida.
Está acoplado con el testigo STOP.
Consulte en un Punto de Servicio
PEUGEOT.
Testigo de freno de
estacionamiento
Indica que el freno de estaciona-
miento está echado o mal quitado.
Está acoplado al testigo del sistema
de frenada.
Testigo de nivel mínimo de
líquido lavaparabrisas y
lavafaros*
Al activar los limpiaparabrisas, indica
un nivel del líquido insuiciente.
Llene el depósito de líquido lavapa-
rabrisas y lavafaros.
* Según destino.
El control en orden de marcha
