2004 Peugeot 407 Manual del propietario (in Spanish)

146 -
17-05-2004
147
-
17-05-2004
Las características técnicas
Fusible N° Intensidad
Funciones
F1 15 A Cajetín de servicio maletero, toma diagnosis, antirrobo corriente
débil, antirrobo eléctrico,
calculador acceso.
F4 20 A Mandos en el volante, autorradio/radioteléfono, alarma (de se
rie), navegación-telemática,
calculador acceso, pantalla multifunción, caja de cambios automá tica, cajetín de
memorización de los asientos eléctricos.
F5 15 A Sirena alarma, cajetín detección de subinlado.
F6 10 A Contactor STOP, electrónica caja de cambios automática, contactor
embrague, retrovisor
electrocromo, espejo de cortesía, guantera, lectores de mapa, cone ctor diagnosis captador
ángulo volante, bi-captador ESP, antirrobo eléctrico, calculador acceso.
F7 15 A Alarma (post-equipamiento).
F9 30 A Elevalunas secuencial trasero.
F10 20 A Toma accesorios 12 V delantera, encendedor de cigarrillos.
F11 15 A Seguridad niños eléctrica, super-bloqueo puertas traseras.
F12 30 A Elevalunas secuencial delantero, techo corredizo.
F14 10 A Cajetín de servicio motor, cajetín de servicio maletero, cajetín
de servicio remolque
(post-equipamiento), relé limpiaparabrisas.
F15 15 A Cuadro de instrumentos, cuadro del aire acondicionado, captado
res de lluvia y de
luminosidad, asientos eléctricos, calculador airbags.
F16 30 A Bloqueo centralizado/super-bloqueo.
F20 10 A No utilizado.
F21 15 A No utilizado.
F22 20 A No utilizado.
FS2 - Shunt PARQUE.
Fusible N° Intensidad Funciones
G36 30 A Conjunto Audio Hi-Fi.
G37 15 A Alimentación caja cambios automática seis velocidades.
G38 30 A Asientos térmicos derecho e izquierdo.
G39 30 A Asiento eléctrico derecho.
G40 30 A Asiento eléctrico izquierdo.

150 -
17-05-2004
151
-
17-05-2004
Las características técnicas
MOTORIZACIONES Y CAJAS DE CAMBIOS
Tipos variantes versiones GASOLINA
6D6FZC/IF 6D6FZB 6DRFNC/IF
6DRFNB 6DRFNF/IF
6DRFNE 6D3FZH/IF 6D3FZF/IF 6DXFVJ
MOTORES 1,8 litros 2 litros 16V 2,2 litros 16V 3 litros
V6 24V
Cilindrada (cm
3) 1 749 1 997 2 230 2 946
Diámetro x carrera (mm) 82,7 x 81,4 85 x 88 86 x 98 87 x 82,6
Potencia máxima norma
CEE (kW) 85 100 165 155
Régimen de potencia máxima (r.p.m.) 5 500 6 000 5 650 6 000
Par máximo norma CEE (Nm) 160 190 217 290
Régimen de par máximo (r.p.m.) 4 000 4 100 3 900 3 750
Carburante Sin plomo Sin plomo Sin plomo Sin plomo
Catalizador Si Si Si Si
CAJA DE CAMBIOS Manual
(5 velocidades)
Manual
(5 velocidades)
Automática
(4 velocidades)
Manual
(6 velocidades)
Automática
(4 velocidades)
Automática
(6 velocidades)
CAPACIDAD DE ACEITE (en litros)
Motor (con cambio de iltro) - - - - - -
Caja de cambios-Puente - - - - - -

150 -
17-05-2004
151
-
17-05-2004
Las características técnicas
MOTORIZACIONES Y CAJAS DE CAMBIOS
Tipos variantes versiones DIESEL
6D9HZC 6DRHRG/SF 6DRHRH 6DRHRE/SF 6DRHRE
MOTORES 1,6 litros HDI 16V 2 litros HDI 16V
Cilindrada (cm
3) 1 560 1 997
Diámetro x carrera (mm) 75 x 88,3 85 x 88
Potencia máxima norma
CEE (kW) 80
100
Régimen de potencia máxima (r.p.m.) 4 000 4 000
Par máximo norma CEE (Nm) 240 320
Régimen de par máximo (r.p.m.) 1 750 2 000
Carburante Gasoil Gasoil
Catalizador Si Si
Filtro de partículas Si No Si No Si
CAJA DE CAMBIOS Manual
(5 velocidades) Manual
(6 velocidades) Automática
(4 velocidades)
CAPACIDAD DE ACEITE (en litros)
Motor (con cambio de iltro) - - -
Caja de cambios-Puente - - -

152 -
17-05-2004
153
-
17-05-2004
Las características técnicas
Según directiva 99/100
Motores Cajas de
cambios Tipos
variantes
versiones Circuito
urbano
(litros/100 km.) Circuito
extra-urbano
(litros/100 km.) Circuito
mixta
(litros/100 km.) Emisión
masa CO 2
( g/km.)
1,8 litros Manual6D6FZC/IF
6D6FZB 11,5
11,36,0
6,08,0
7,9190
187
2 litros 16V Manual6DRFNC/IF
6DRFNB 11,6
11,46,4
6,48,3
8,2197
194
2 litros 16V Automática6DRFNF/IF
6DRFNE --------
2,2 litros 16V Manual 6D3FZH/IF 12,9 6,8 9,0 214
2,2 litros 16V Automática 6D3FZF/IF 13,9 6,9 9,4 224
3 litros V6 Automática 6DXFVJ 14,5 7,0 9,8 233
1,6 litros HDI 16V Manual 6D9HZC 7,0 4,6 5,5 145
2 litros HDI 16V Manual6DRHRG/
SF - - - -
2 litros HDI 16V Manual 6DRHRH 7,7 4,9 5,9 155
2 litros HDI 16V Automática 6DRHRE/SF - - - -
2 litros HDI 16V Automática 6DRHRE 9,2 5,3 6,7 178
CONSUMOS
Las indicaciones de consumo de carburante corresponden a los valores comunicados en el momento de la impresión.

152 -
17-05-2004
153
-
17-05-2004
Las características técnicas

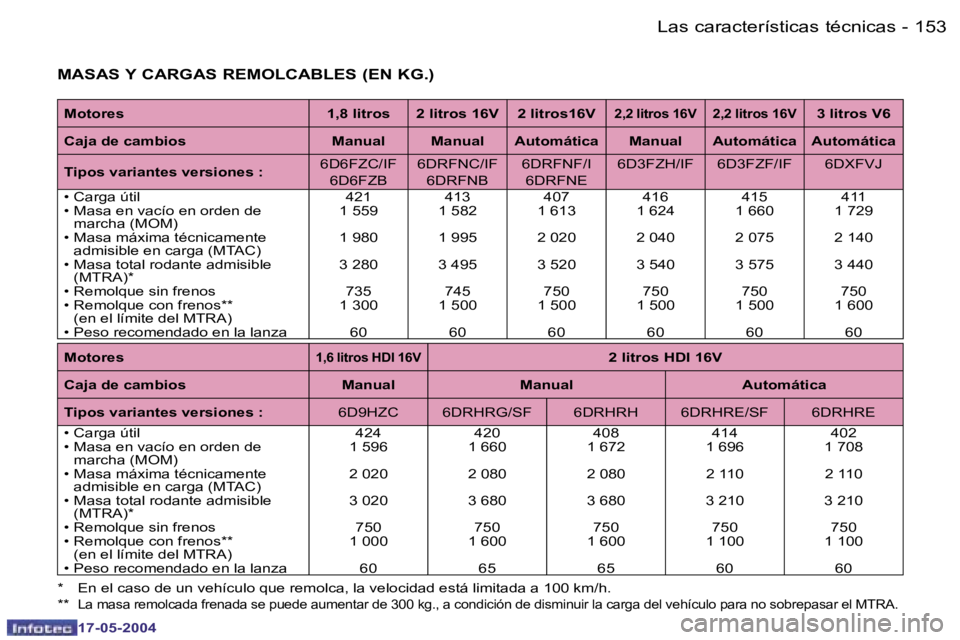

Motores 1,8 litros 2 litros 16V 2 litros16V2,2 litros 16V 2,2 litros 16V3 litros V6
Caja de cambios Manual Manual Automática Manual Automática Automá tica
Tipos variantes versiones : 6D6FZC/IF
6D6FZB 6DRFNC/IF
6DRFNB 6DRFNF/I
6DRFNE 6D3FZH/IF 6D3FZF/IF 6DXFVJ
• Carga útil 421 413 407 416 415 411
• Masa en vacío en orden de marcha (MOM) 1 559 1 582 1 613 1 624 1 660 1 729
• Masa máxima técnicamente admisible en carga (MTAC) 1 980 1 995 2 020 2 040 2 075 2 140
• Masa total rodante admisible (MTRA)* 3 280 3 495 3 520 3 540 3 575 3 440
• Remolque sin frenos 735 745 750 750 750 750
• Remolque con frenos** (en el límite del MTRA) 1 300 1 500 1 500 1 500 1 500 1 600
• Peso recomendado en la lanza 60 60 60 60 60 60
MASAS Y CARGAS REMOLCABLES (EN KG.)
Motores1,6 litros HDI 16V2 litros HDI 16V
Caja de cambios Manual Manual Automática
Tipos variantes versiones : 6D9HZC 6DRHRG/SF 6DRHRH 6DRHRE/SF 6DRHRE
• Carga útil 424 420 408 414 402
• Masa en vacío en orden de marcha (MOM) 1 596 1 660 1 672 1 696 1 708
• Masa máxima técnicamente admisible en carga (MTAC) 2 020 2 080 2 080 2 110 2 110
• Masa total rodante admisible (MTRA)* 3 020 3 680 3 680 3 210 3 210
• Remolque sin frenos 750 750 750 750 750
• Remolque con frenos** (en el límite del MTRA) 1 000 1 600 1 600 1 100 1 100
• Peso recomendado en la lanza 60 65 65 60 60
* En el caso de un vehículo que remolca, la velocidad está limit ada a 100 km/h.
**
La masa remolcada frenada se puede aumentar de 300 kg., a condición de disminuir la carga del vehículo para no sobrepasar el MTRA.
