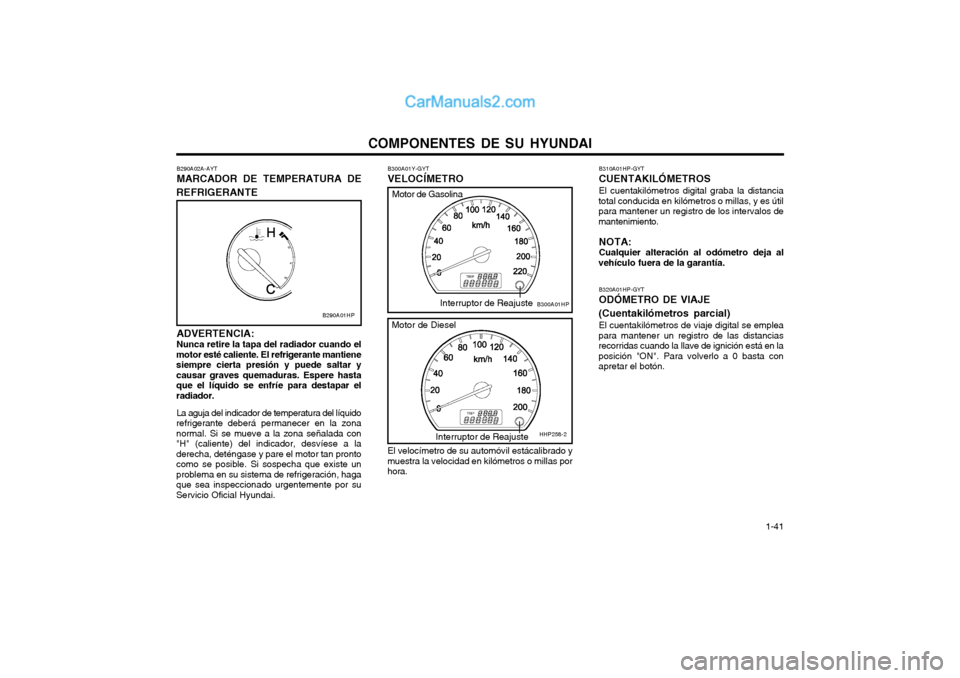

COMPONENTES DE SU HYUNDAI 1-41
B320A01HP-GYT ODÓMETRO DE VIAJE
(Cuentakilómetros parcial) El cuentakilómetros de viaje digital se emplea
para mantener un registro de las distancias recorridas cuando la llave de ignición está en laposición "ON". Para volverlo a 0 basta conapretar el botón. B310A01HP-GYT CUENTAKILÓMETROSEl cuentakilómetros digital graba la distancia
total conducida en kilómetros o millas, y es útil para mantener un registro de los intervalos demantenimiento.
NOTA:Cualquier alteración al odómetro deja al
vehículo fuera de la garantía.
ADVERTENCIA: Nunca retire la tapa del radiador cuando el
motor esté caliente. El refrigerante mantiene siempre cierta presión y puede saltar ycausar graves quemaduras. Espere hastaque el líquido se enfríe para destapar elradiador.
La aguja del indicador de temperatura del líquido
refrigerante deberá permanecer en la zona
normal. Si se mueve a la zona señalada con"H" (caliente) del indicador, desvíese a la
derecha, deténgase y pare el motor tan prontocomo se posible. Si sospecha que existe un
problema en su sistema de refrigeración, hagaque sea inspeccionado urgentemente por suServicio Oficial Hyundai. B290A02A-AYT MARCADOR DE TEMPERATURA DE
REFRIGERANTE B300A01Y-GYTVELOCÍMETRO
B290A01HPB300A01HPInterruptor de Reajuste
Motor de Gasolina
El velocímetro de su automóvil estácalibrado y
muestra la velocidad en kilómetros o millas por hora.
HHP258-2
Motor de DieselInterruptor de Reajuste

COMPONENTES DE SU HYUNDAI

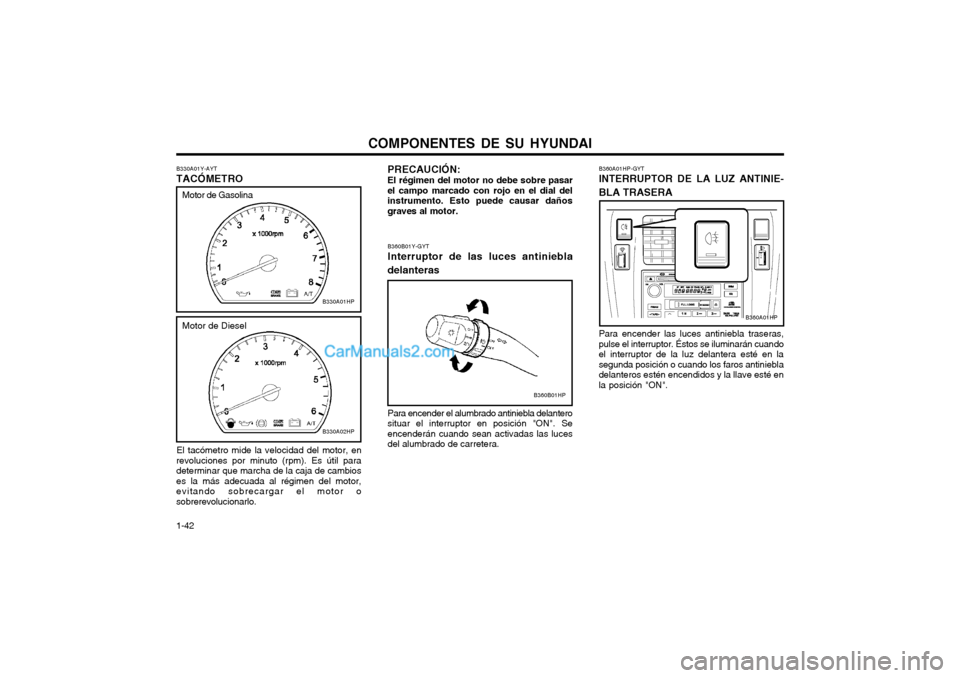

1-42 B360B01Y-GYT Interruptor de las luces antiniebla delanteras Para encender el alumbrado antiniebla delantero situar el interruptor en posición "ON". Seencenderán cuando sean activadas las lucesdel alumbrado de carretera.
B360B01HP
B330A01Y-AYT TACÓMETRO
B330A01HP
Motor de Diesel
B330A02HP
Motor de Gasolina
PRECAUCIÓN: El régimen del motor no debe sobre pasar
el campo marcado con rojo en el dial del instrumento. Esto puede causar dañosgraves al motor.
El tacómetro mide la velocidad del motor, en
revoluciones por minuto (rpm). Es útil paradeterminar que marcha de la caja de cambioses la más adecuada al régimen del motor,evitando sobrecargar el motor osobrerevolucionarlo. B360A01HP-GYT INTERRUPTOR DE LA LUZ ANTINIE- BLA TRASERA Para encender las luces antiniebla traseras, pulse el interruptor. Éstos se iluminarán cuandoel interruptor de la luz delantera esté en lasegunda posición o cuando los faros antiniebladelanteros estén encendidos y la llave esté enla posición "ON".
B360A01HP

COMPONENTES DE SU HYUNDAI 1-43
B340B01A-AYT Luces de cruce (Bocina de luces) Para utilizar estas luces, tire hacia usted de la palanca del mando señalizador, obteniendo undestello de las luces largas, al soltar la palancaesta volverá automáticamente a la posicióncentral.
B340A01A-AYT MANDO SELECTOR DE LUCES Intermitentes: Empujando hacia abajo el vástago del mando
selector de luces, hará funcionar las luces intermitentes del lado izquierdo en formaintermitente. Empujándolo hacia arriba,señalizará a la derecha. Cuando usted terminael giro y devuelve el volante al centro, estapalanca retorna a su posición central, apagando
las luces señalizadoras. Si al manejar el
intermitente, los intervalos de intermitencia sonmás rápidos o más lentos de lo normal o nohay destellos, esto significa que hay un malfuncionamiento en el sistema de intermitentes. Cerciórese que no existe ni un fusible ni una
bombilla quemada.
B340B01HP
B340C03L-AYT Mando de luces largas Para operar las luces largas, en el extremo de
la palanca señalizadora hay una perilla que se gira hacia adelante y tiene tres posiciones: NOTA: Para encender las luces largas, la llave decontacto debe estar en posición "ON".
Apagado automático de la luz de
estacionamiento En caso de no apagar la luz de estacionamiento
al finalizar el trayecto, ésta se apagará por símisma al abrir la puerta del conductor. Para encenderla de nuevo basta con girar la
llave de contacto a la posición "ON".
B340C01HP

COMPONENTES DE SU HYUNDAI

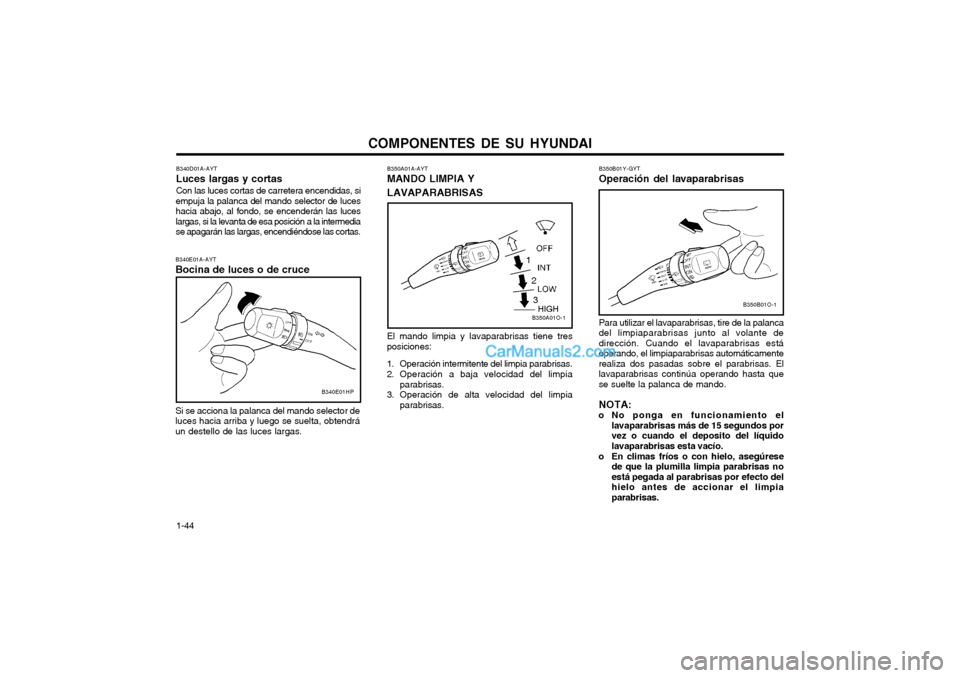

1-44 B350B01Y-GYT Operación del lavaparabrisas Para utilizar el lavaparabrisas, tire de la palanca del limpiaparabrisas junto al volante dedirección. Cuando el lavaparabrisas estáoperando, el limpiaparabrisas automáticamenterealiza dos pasadas sobre el parabrisas. Ellavaparabrisas continúa operando hasta quese suelte la palanca de mando. NOTA:
o No ponga en funcionamiento el lavaparabrisas más de 15 segundos por vez o cuando el deposito del líquidolavaparabrisas esta vacío.
o En climas fríos o con hielo, asegúrese de que la plumilla limpia parabrisas noestá pegada al parabrisas por efecto delhielo antes de accionar el limpiaparabrisas.
B350B01O-1
B340E01A-AYT Bocina de luces o de cruce Si se acciona la palanca del mando selector de luces hacia arriba y luego se suelta, obtendráun destello de las luces largas. B350A01A-AYT MANDO LIMPIA Y LAVAPARABRISAS El mando limpia y lavaparabrisas tiene tres
posiciones:
1. Operación intermitente del limpia parabrisas.
2. Operación a baja velocidad del limpia parabrisas.
3. Operación de alta velocidad del limpia parabrisas.
B340D01A-AYT Luces largas y cortasCon las luces cortas de carretera encendidas, si
empuja la palanca del mando selector de luces hacia abajo, al fondo, se encenderán las luceslargas, si la levanta de esa posición a la intermediase apagarán las largas, encendiéndose las cortas.
B340E01HP
B350A01O-1
1
23

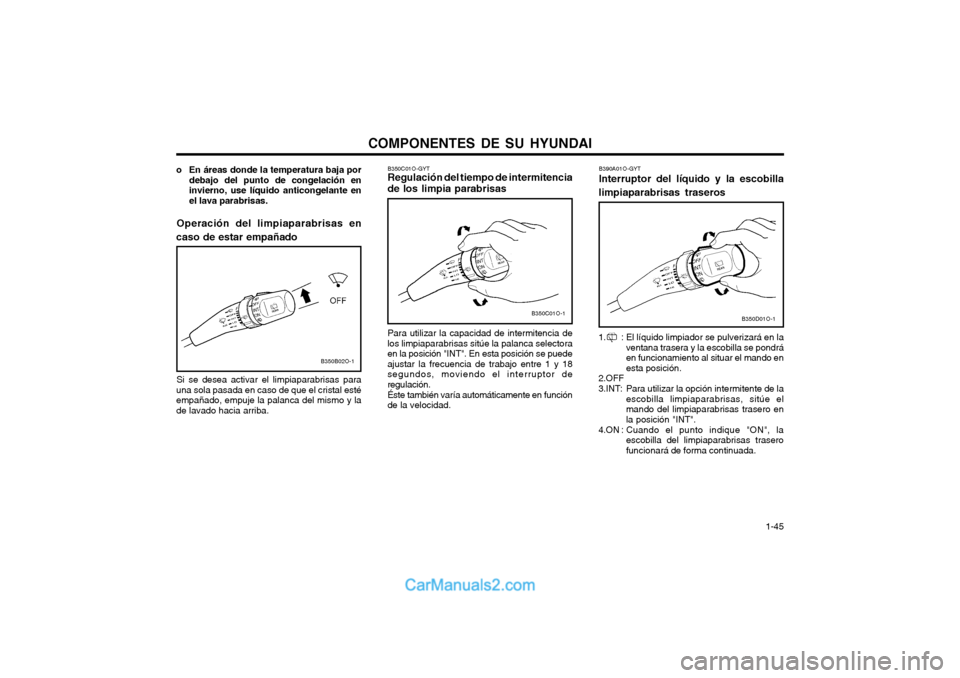

COMPONENTES DE SU HYUNDAI 1-45
o En áreas donde la temperatura baja por
debajo del punto de congelación en invierno, use líquido anticongelante enel lava parabrisas.
Operación del limpiaparabrisas en
caso de estar empañado
B350B02O-1 B350C01O-GYT Regulación del tiempo de intermitencia de los limpia parabrisas Para utilizar la capacidad de intermitencia de los limpiaparabrisas sitúe la palanca selectora
en la posición "INT". En esta posición se puedeajustar la frecuencia de trabajo entre 1 y 18segundos, moviendo el interruptor deregulación. Éste también varía automáticamente en función de la velocidad.
Si se desea activar el limpiaparabrisas para
una sola pasada en caso de que el cristal estéempañado, empuje la palanca del mismo y lade lavado hacia arriba. B390A01O-GYT Interruptor del líquido y la escobilla
limpiaparabrisas traseros
1. : El líquido limpiador se pulverizará en la ventana trasera y la escobilla se pondrá en funcionamiento al situar el mando enesta posición.
2.OFF 3.INT: Para utilizar la opción intermitente de la escobilla limpiaparabrisas, sitúe elmando del limpiaparabrisas trasero enla posición "INT".
4.ON : Cuando el punto indique "ON", laescobilla del limpiaparabrisas traserofuncionará de forma continuada.
B350C01O-1B350D01O-1

COMPONENTES DE SU HYUNDAI
1-46 B380A02HP-GYT INTERRUPTOR DE LUNETA TÉRMICA DELANTERA/TRASERA (Si está instalada) El desempañador de la luneta delantera y trasera y de los espejos retrovisores exterioresse conecta pulsando el interruptor. Al mismotiempo se encenderá la luz indicadora deldesempañador de la luneta delantera y traseraincorporado en dicho interruptor. Paradesconectar el desempañador, pulse de nuevoel interruptor. El desempañador de la lunetadelantera y trasera se desconectaautomáticamente transcurridos unos 20minutos. Para reanudar el ciclo dedesempañado, pulse de nuevo el interruptorcuando éste se desconecte.
B380A01HP
B370A01A-AYT EL SISTEMA DE LUCES DE WARNING (EMERGENCIA) El sistema de warning debe ser usado cada
vez que sea necesario detener el automóvil en un lugar de riesgo. Cuando usted necesitedetenerse por una emergencia, siempre salgade la carretera tan lejos como le sea posible.Las luces de warning se encienden presionandoel interruptor. Este activa las luces intermitentes
delanteras y traseras de ambos costados de
forma intermitente, aunque la llave de contactosacada. Las luces se apagan presionando el interruptor
por segunda vez.
B370A01HP PRECAUCIÓN: No limpie la parte interior de la lunetadelantera/trasera con un limpiacristalesabrasivo ni use una rasqueta para eliminarmateriales incrustados en la superficie inte-rior del cristal, ya que podría dañar loselementos de la luneta térmica.
NOTA:
La llave de contacto debe encontrarse en laposición "ON" para que la luneta térmicadelantera/trasera funcione.
B400A01HP-GYT RELOJ DIGITAL El reloj digital tiene cinco botones de control. Sus funciones son:
B400A01HP

COMPONENTES DE SU HYUNDAI 1-47
B410A01A-AYT REOSTATO DE LUCES DE TABLERO (Si está instalada) La intensidad de la luz de tablero se puede regular mediante el botón de regulación,haciéndola más brillante o menos intensa.
1. HORA -
Apriete "H" para avanzar la hora.
2. MINUTOS - Apriete "M" para avanzar los
minutos.
3. REINICIAR - Apriete "S" para correr LOS
minutos a "00" para facilitar colocar el reloj en la hora correcta. Cuando esto se hace: Entre 10:30 y 11:29, cambia la lectura a 11:00. Entre 11:30 y12:29, cambia la lectura a 12:00.
4. MODE - Apriete el botón "MODE" para ver
la hora en modo 12 ó 24 horas. Cuando utilice el reloj en modo 12 horas, aparecerán las letras AM o PM junto a lahora.
5. - La hora aparece en la pantalla LCD
al apretar sobre el interruptor y se apaga alpulsar el interruptor nuevamente.
B410A01HP Este funciona si la llave de contacto de contacto
está en "ACC" o "ON".
Para utilizarlo debe presionar la perilla del
encendedor, cuando éste este listo saltará.
No tiré el encendedor cuando se está
calentando, debido a que lo puede dañar, incluso llegando a causar un incendio involuntario.
Si es necesario reemplazar el encendedor por
uno nuevo, solo hágalo por un originalHYUNDAI.
PRECAUCIÓN:
No conecte accesorios eléctricos ni otroequipamiento que no sean piezas originalesHyundai en el enchufe del mechero. B420A02A-AYT ENCENDEDOR DE CIGARRILLOSB420A01HP

COMPONENTES DE SU HYUNDAI

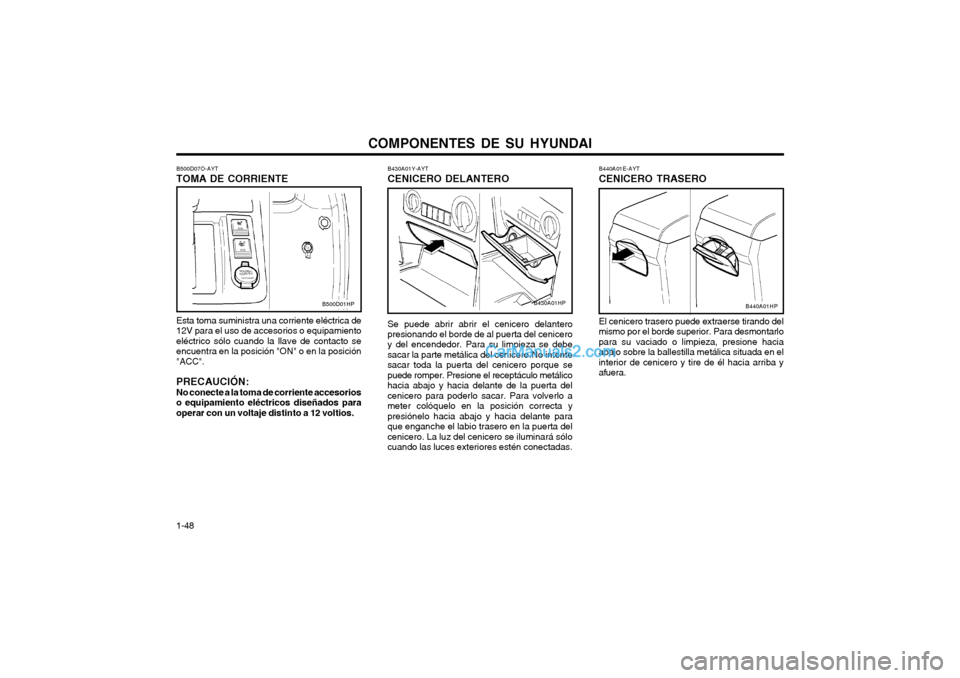

1-48 B440A01E-AYT CENICERO TRASERO El cenicero trasero puede extraerse tirando del mismo por el borde superior. Para desmontarlopara su vaciado o limpieza, presione haciaabajo sobre la ballestilla metálica situada en elinterior de cenicero y tire de él hacia arriba yafuera.
B440A01HP
B430A01Y-AYT CENICERO DELANTERO Se puede abrir abrir el cenicero delantero
presionando el borde de al puerta del cenicero y del encendedor. Para su limpieza se debe sacar la parte metálica del cenicero.No intentesacar toda la puerta del cenicero porque sepuede romper. Presione el receptáculo metálicohacia abajo y hacia delante de la puerta delcenicero para poderlo sacar. Para volverlo ameter colóquelo en la posición correcta ypresiónelo hacia abajo y hacia delante paraque enganche el labio trasero en la puerta delcenicero. La luz del cenicero se iluminará sólocuando las luces exteriores estén conectadas.
B500D07O-AYT TOMA DE CORRIENTE Esta toma suministra una corriente eléctrica de 12V para el uso de accesorios o equipamientoeléctrico sólo cuando la llave de contacto seencuentra en la posición "ON" o en la posición"ACC".
PRECAUCIÓN:No conecte a la toma de corriente accesorioso equipamiento eléctricos diseñados paraoperar con un voltaje distinto a 12 voltios.B500D01HPB430A01HP
