2004 Hyundai Matrix ESP

COMPONENTES DE SU HYUNDAI

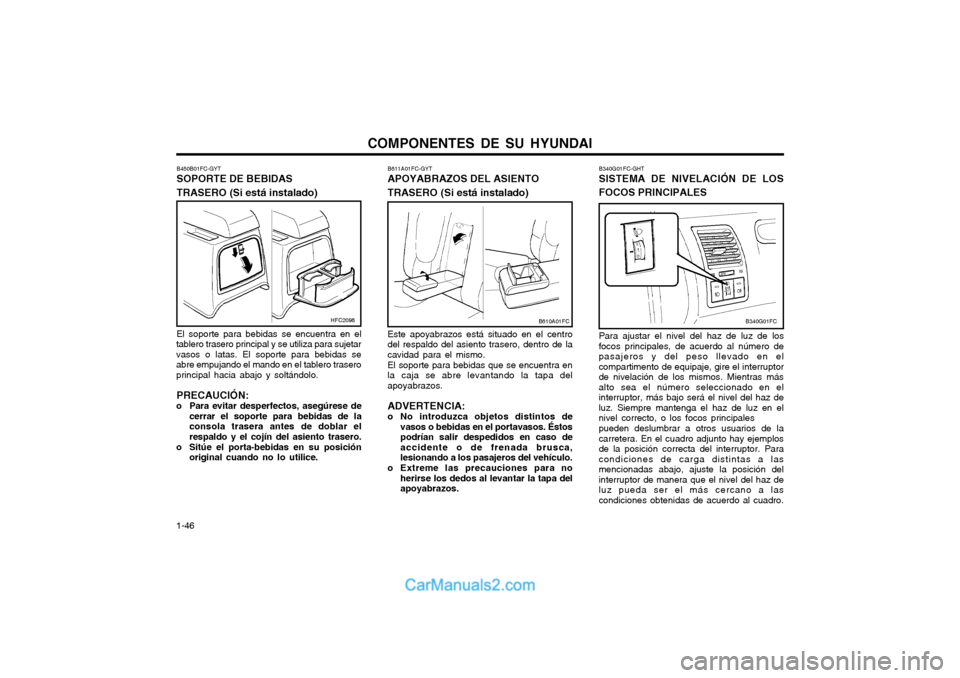

1-46 B340G01FC-GHT SISTEMA DE NIVELACIÓN DE LOS FOCOS PRINCIPALES Para ajustar el nivel del haz de luz de los focos principales, de acuerdo al número depasajeros y del peso llevado en elcompartimento de equipaje, gire el interruptorde nivelación de los mismos. Mientras másalto sea el número seleccionado en elinterruptor, más bajo será el nivel del haz deluz. Siempre mantenga el haz de luz en elnivel correcto, o los focos principales pueden deslumbrar a otros usuarios de la carretera. En el cuadro adjunto hay ejemplosde la posición correcta del interruptor. Paracondiciones de carga distintas a lasmencionadas abajo, ajuste la posición delinterruptor de manera que el nivel del haz deluz pueda ser el más cercano a lascondiciones obtenidas de acuerdo al cuadro.
B611A01FC-GYT APOYABRAZOS DEL ASIENTO TRASERO (Si está instalado) Este apoyabrazos está situado en el centro del respaldo del asiento trasero, dentro de lacavidad para el mismo. El soporte para bebidas que se encuentra en la caja se abre levantando la tapa delapoyabrazos. ADVERTENCIA:
o No introduzca objetos distintos de
vasos o bebidas en el portavasos. Éstospodrían salir despedidos en caso deaccidente o de frenada brusca,lesionando a los pasajeros del vehículo.
o Extreme las precauciones para no herirse los dedos al levantar la tapa delapoyabrazos.
B610A01FCB340G01FC
B450B01FC-GYT SOPORTE DE BEBIDAS TRASERO (Si está instalado) El soporte para bebidas se encuentra en el
tablero trasero principal y se utiliza para sujetar vasos o latas. El soporte para bebidas seabre empujando el mando en el tablero traseroprincipal hacia abajo y soltándolo.
PRECAUCIÓN:
o Para evitar desperfectos, asegúrese de cerrar el soporte para bebidas de laconsola trasera antes de doblar elrespaldo y el cojín del asiento trasero.
o Sitúe el porta-bebidas en su posición original cuando no lo utilice.
HFC2098

COMPONENTES DE SU HYUNDAI 1-47

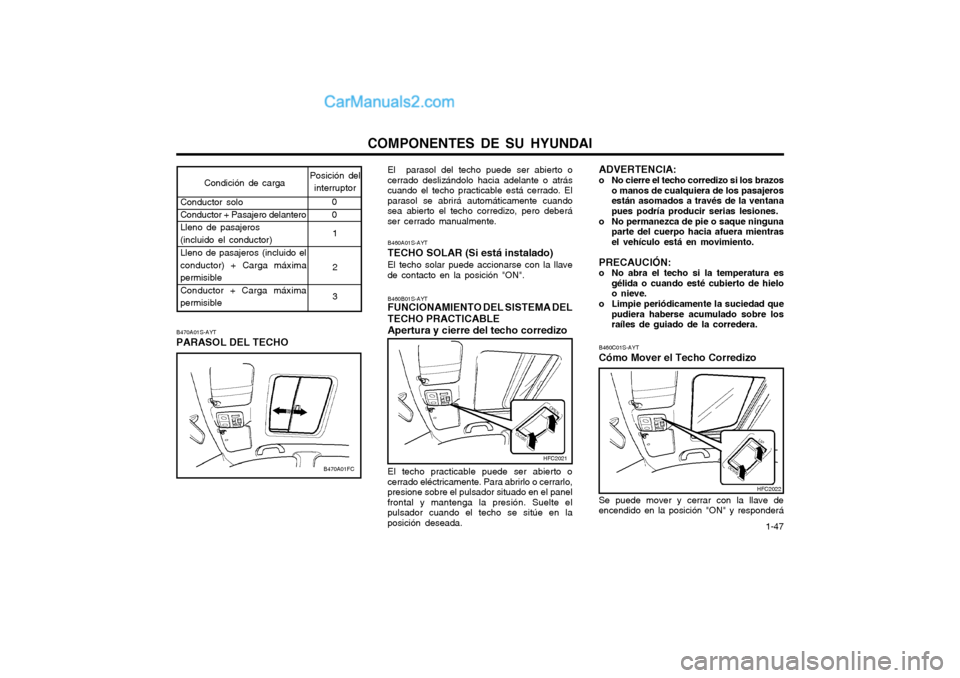

B460C01S-AYT Cómo Mover el Techo Corredizo Se puede mover y cerrar con la llave de encendido en la posición "ON" y responderá ADVERTENCIA:
o No cierre el techo corredizo si los brazos o manos de cualquiera de los pasajerosestán asomados a través de la ventanapues podría producir serias lesiones.
o No permanezca de pie o saque ninguna parte del cuerpo hacia afuera mientrasel vehículo está en movimiento.
PRECAUCIÓN:
o No abra el techo si la temperatura es gélida o cuando esté cubierto de hieloo nieve.
o Limpie periódicamente la suciedad que pudiera haberse acumulado sobre losraíles de guiado de la corredera.
B460B01S-AYT FUNCIONAMIENTO DEL SISTEMA DEL
TECHO PRACTICABLE Apertura y cierre del techo corredizo El techo practicable puede ser abierto o
cerrado eléctricamente. Para abrirlo o cerrarlo, presione sobre el pulsador situado en el panelfrontal y mantenga la presión. Suelte elpulsador cuando el techo se sitúe en laposición deseada. B460A01S-AYT TECHO SOLAR (Si está instalado) El techo solar puede accionarse con la llave
de contacto en la posición "ON". El parasol del techo puede ser abierto o
cerrado deslizándolo hacia adelante o atrás cuando el techo practicable está cerrado. Elparasol se abrirá automáticamente cuandosea abierto el techo corredizo, pero deberáser cerrado manualmente.
HFC2022
HFC2021
Condición de carga
Conductor solo Conductor + Pasajero delantero Lleno de pasajeros (incluido el conductor) Lleno de pasajeros (incluido el conductor) + Carga máxima permisible Conductor + Carga máxima permisible
0
0
Posición del interruptor
1
2
3
B470A01S-AYT PARASOL DEL TECHO
B470A01FC

COMPONENTES DE SU HYUNDAI

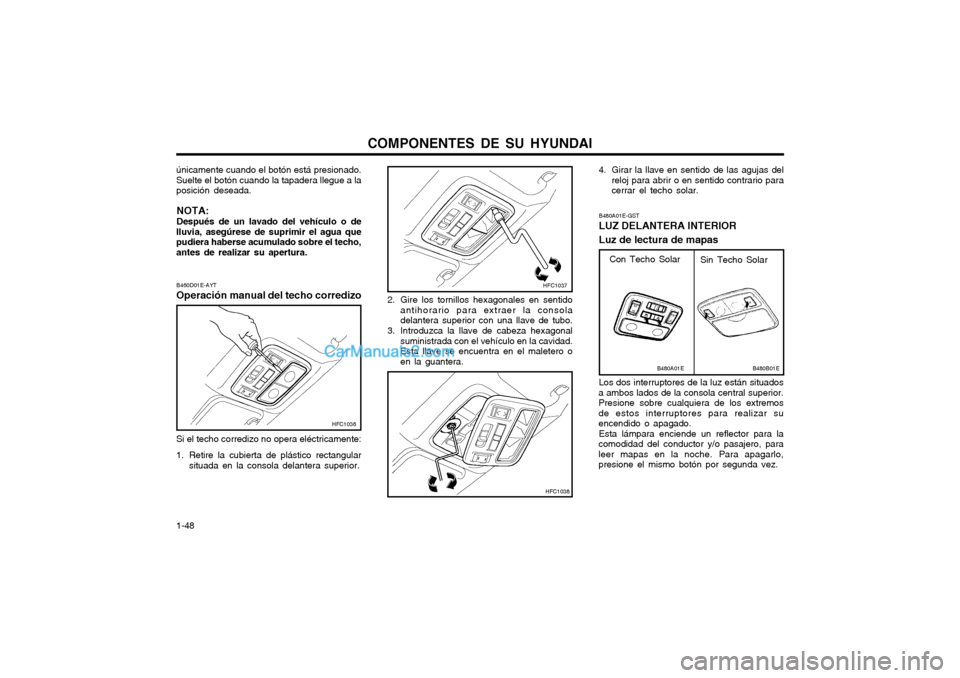

1-48 4. Girar la llave en sentido de las agujas del
reloj para abrir o en sentido contrario para cerrar el techo solar.
B480A01E-GST LUZ DELANTERA INTERIOR Luz de lectura de mapas Los dos interruptores de la luz están situados
a ambos lados de la consola central superior. Presione sobre cualquiera de los extremosde estos interruptores para realizar suencendido o apagado. Esta lámpara enciende un reflector para la
comodidad del conductor y/o pasajero, paraleer mapas en la noche. Para apagarlo,presione el mismo botón por segunda vez.
B480A01EB480B01E
Con Techo Solar Sin Techo Solar
HFC1038
HFC1037
2. Gire los tornillos hexagonales en sentido antihorario para extraer la consola delantera superior con una llave de tubo.
3. Introduzca la llave de cabeza hexagonal suministrada con el vehículo en la cavidad.Esta llave se encuentra en el maletero oen la guantera.
B460D01E-AYT Operación manual del techo corredizo Si el techo corredizo no opera eléctricamente:
1. Retire la cubierta de plástico rectangular
situada en la consola delantera superior.
HFC1036
únicamente cuando el botón está presionado. Suelte el botón cuando la tapadera llegue a laposición deseada.
NOTA: Después de un lavado del vehículo o de
lluvia, asegúrese de suprimir el agua que pudiera haberse acumulado sobre el techo,antes de realizar su apertura.

COMPONENTES DE SU HYUNDAI
1-50 B510B01FC-GYT ESPEJOS RETROVISORES EXTERIORES Tipo eléctrico Los retrovisores exteriores pueden ser ajustados en cualquier dirección para facilitaruna máxima visión hacia atrás. Los interruptores de los retrovisores exteriores controlan el ajuste de los retrovisores de laspuertas de ambos lados. Para ajustar la posición de cada retrovisor:
1. Mueva el interruptor de selección hacia la izquierda o derecha para activar el mecanismo de ajuste del retrovisor dellado deseado.
2. Después ajuste el ángulo del espejo presionando el interruptor perimetral segúnla ilustración. PRECAUCIÓN:
o No haga funcionar el interruptor de
manera continua y por tiempo innecesario.
o Rascar el hielo de la cara de los espejos puede ocasionar daños permanentes.Para suprimir el hielo, utilice unaesponja, paño suave o un líquidoanticongelante adecuado.
ADVERTENCIA: Sea cuidadoso al estimar el tamaño o la distancia de cualquier objeto visto a travésdel retrovisor del lado del acompañante.Se trata de un espejo convexo de superficiecurvada. Cualquier objeto visto en esteespejo está más cerca de lo que parece.
B510D01E
HFC2011
B500B02E-GYT CAJA MULTIFUNCIONAL
Al interior de la caja multifuncional se accede
tirando hacia arriba de la palanca de abertura.
Se usa para guardar otros objetos de tamaño
similar.
Retire la caja de usos múltiples para acceder
a la caja de fusibles para las luces y otros accesorios eléctricos.
HFC2058

COMPONENTES DE SU HYUNDAI 1-51
B520A01A-AYT ESPEJO INTERIOR DÍA-NOCHE Su HYUNDAI esta equipado con un espejo
día-noche. La posición noche se selecciona moviendo la palanca inferior del espejo. Enesta posición las luces de los otros vehículosson reducidas.
B510C01A-AYT CERRADO DE LOS ESPEJOS EXTERIORES
Para plegar los espejos exteriores, empújelos hacia atrás. Los espejos se pueden plegarpara aparcar en sitios muy estrechos. ADVERTENCIA: No ajustar ni plegar los espejos con el vehículo en movimiento. Esto podríaocasionar un accidente.
B520A01E
B510C01FC
B510D01Y-AYT CALENTADOR DEL ESPEJO LATERAL EXTERIOR (Si está instalado)Para calentar el cristal del espejo lateral
exterior, apriete el botón "ON". El cristal del espejo lateral se calentará descongelándoseo desempañándose. Esto le proporcionaráuna visión trasera más nítida en cualquiertipo de condiciones climáticas. Presionenuevamente el interruptor para apagar elcalentador.
HFC2080

COMPONENTES DE SU HYUNDAI
1-52 B550A01Y-AYT LUZ INDICADORA DE FRENADO
MONTADA EN LA PARTE SUPERIOR TRASERA (Si está instalado)
Además de las luces traseras indicadoras de
frenado, montadas a ambos lados en la parte inferior del vehículo, puede instalarse otra luzen la mitad de la parte superior de la ventanatrasera o en el alerón posterior que se iluminacon la finalidad de comunicar a los demásconductores que el vehículo está frenando.
B550A01FC
B810A01FC-GYT BANDEJA PLEGABLE
HFC2070
Puede utilizarla para apoyar un libro, un vaso o una lata. ADVERTENCIA: Para evitar la posibilidad de lesiones en caso de accidente o de parada brusca, labandeja plegable debería colocarse en suposición original cuando el vehículo sedesplace.
B530A01A-AYT FRENO DE MANO Siempre accione el freno de mano antes de bajar del vehículo. Esto encenderá el testigode freno del tablero si la llave está en laposición "ON" o "START". Antes de empezara conducir, asegúrese que freno deestacionamiento está completamente retirado,y el testigo está apagado.
o Para accionar el freno de mano, debe tirar
de la palanca hacia arriba.
o Para retirar el freno de mano, levante la palanca presionando el botón y en esta forma baje la palanca hasta llegar a laposición de reposo.
B530A01FC

COMPONENTES DE SU HYUNDAI 1-55
B540D01HP
B540D03FC-GYT RED DEL PORTAEQUIPAJES (Si está instalado) En la red del portaequipajes se pueden colocar
algunos objetos.
Utilice la red del portaequipajes sobre el
suelo o en la parte posterior del portaequipajes para prevenir que los objetos se deslicen.
PRECAUCIÓN: Para evitar daños en el vehículo u objetos
transportados, se deben tomar precauciones al transportar objetos frágileso voluminosos en el portaequipajes.
El cambiador automático de CD se encuentradebajo del asiento del conductor. Este sistemase compone de un dispositivo en el quepueden introducirse hasta 8 CDs. Usted podráseleccionar la música que desee escucharsin necesidad de cambiar manualmente eldisco. En primer lugar, abra la tapa deldispositivo de cambio automático de CD einserte 8 discos extrayendo el cargador.Entonces, vuelva a colocar el cargador dentrodel dispositivo de cambio automático y activeel equipo que se encuentra en la partereservada al conductor.
B450B02FC-GYT Dispositivo de cambio automático de CD (Si está instalado)
quedado completamente cerrada, tire de la misma hacia arriba sin accionar el mangoexterior.
HFC2105
B540A01FC-GYT
PUERTA TRASERA
ADVERTENCIA: La puerta trasera debe estar siemprecompletamente cerrada cuando el vehículose desplace. Si se deja abierta oentreabierta podrían introducirse en elvehículo gases tóxicos resultantes de lacombustión y causar enfermedades graveso la muerte a los ocupantes. Consulte lasadvertencias adicionales relativas a losgases de combustión en la página 2-1.
o La compuerta trasera puede bloquearse y desbloquearse con la llave.
o La compuerta trasera se abre tirando del mango exterior hacia arriba y levantandola puerta manualmente.
o Para cerrarla, empújela hacia abajo y ejerza presión hasta que se cierre. Paracomprobar que la compuerta trasera haya
B540A01FC
Libre
Bloqueado
ADVERTENCIA: No cambie los CDs que se encuentran en el cargador de CDs cuando el vehículoesté en marcha. De lo contrario podríaperder el control y producir un accidentecon resultado de muerte, lesiones graveso daños materiales.

COMPONENTES DE SU HYUNDAI
1-56 PRECAUCIÓN:
o Se recomiendan las siguientes especificaciones al cargar mercancías o equipaje.
B630A01FC-GYT PORTAEQUIPAJES DE TECHO (Si está instalado) Si su Hyundai ha sido equipado con una reja portaequipajes, puede transportar objetossobre el techo de su vehículo. Las traviesasy los componentes de fijación para adaptar elportaequipajes a su vehículo puedenconseguirse en un concesionario Hyundaiautorizado. Los Concesionarios Hyundai estánpreparados para dar el Servicio con la calidadnecesaria.
BACA
70 kg
DISTRIBUIDOS
UNIFORMEMENTE
HFC2106
o Si transporta mercancias o equipaje cuyo peso excedad de 70 kg este puede dañar su vehículo.
o Cuando transporte objetos largos nunca las deje sobresalir ni por la parte traserani por los lados.
o Para evitar producir daños o perder la carga durante el viaje, compruebe confrecuencia que tanto el portaequipajescomo la carga siguen fuertementefijados.
o Conduzca siempre su vehículo a una velocidad moderada.
o Para utilizar los raíles como reja portaequipajes debe montar dos o másbarras transversales (o equivalentes)en los mismos antes de cargar equipaje.
o Antes de cargar equipaje sobre los raíles, adapte las barras transversales.
o Si se carga equipaje sobre el vehículo excediendo la especificación puedeperjudicarse la estabilidad del mismo.
B640A01FC
B650A01FC-GHT CUBIERTA DEL MALETERO No debería transportarse ningún objeto sobre la cubierta del maletero. Los objetos sueltospodrían provocar lesiones a los ocupantes encaso de frenadas bruscas.
ADVERTENCIA: Evite daños en los ojos. NO tense excesivamente. Mantenga la cara y ojosalejados de la trayectoria de retroceso dela red. NO la utilice en caso de que la cintapresente signos de desgaste o mal estado.
