COMPONENTES DE SU HYUNDAI
1-34 B260B01S-GHT
Indicador de Advertencia de
Funcionamiento (SRI) del Sistema de Sujeción Suplementario (SRS)
El indicador de advertencia de funcionamiento
(SRI) se enciende y parpadea durante aproximadamente 6 segundos después deque se ha girado la llave de contacto a laposición "ON", o después de que se haencendido el motor. Luego se apagará.
Esta luz también se enciende cuando el SRS
no funciona adecuadamente.
Si el SRI no se enciende, o permanece
encendido continuamente después de haberparpadeado durante aproximadamente 6segundos cuando ha girado la llave decontacto a la posición "ON", o ha encendidoel motor, haga revisar el SRS por su servicioHyundai autorizado.
B260D01A-AYT Luces intermitentes (Derecha-Izquierda)
La flecha verde intermitente del tablero de instrumento, muestra la dirección del giroindicada por ésta. Si la luz indicadora de girono se enciende o lo hace más rápido de lonormal o permanece encendida, esto indicaun mal funcionamiento del sistema.
B260C01A-AYT Luz indicadora de over-drive (Si está instalado)
Cuando el interruptor de overdrive esta
accionado y la cuarta velocidad ha entrado. La luz indicadora se apagará. Este indicadorvolverá a encenderse cuando el interruptoroverdrive se apague.
B260F01A-AYT Indicador luminose de luces largas
El indicador de alumbrado en posición larga se encenderá cuando las luces sean situadasen esta posición o en la de destello.
B260G01A-AYT Indicador de alarma de presión de aceite
PRECAUCIÓN: Si la luz de presión de aceite permanece encendida una vez que el motor está enmarcha, pueden ocurrirle serios daños. Laluz de presión de aceite se enciende cadavez que la presión de aceite es insuficiente.En condiciones normales, solo debeencenderse cuando el motor se pone enmarcha pero inmediatamente, ésta debeapagarse. De no ser así, de permanecerencendida y el motor funcionando, significaque hay un grave mal funcionamiento.
B260P02Y-GYT Luz indicadora de anti- bloqueo de los frenos (Si está instalado)
Cuando se gira la llave de contacto a la
posición "ON", se encenderá la luz de ABS y unos segundos más tarde se apagará. Si laluz de ABS sigue encendida, se enciendemientras esté manejando, o no se enciendecuando se gira la llave de contacto a laposición "ON", esto puede indicar que puedehaber un problema con el ABS. Si esto ocurre, debe llevar lo antes posible su vehículodonde su servicio Hyundai autorizado paraque se lo revisen. El sistema normal defrenado seguirá funcionando, pero sin la ayudadel sistema de anti-bloqueo de frenos. ADVERTENCIA: Cuando se instale el recipiente de líquido refrescante del aire en el interior delvehículo, no situarlo próximo al tablero deinstrumentos ni a la cubierta protectoracontra golpes del tablero delantero. Si seproduce cualquier fuga del enfriador deaire en esas zonas (tablero deinstrumentos, cubierta protectora oventilador) pudiera deteriorar estoscomponentes. Si se vierte líquido del enfriador del aire sobre estas zonas, lavarlo con aguainmediatamente.

COMPONENTES DE SU HYUNDAI 1-35
marcha. Si la luz se enciende en cualquier otra ocasión, usted debe sacar el vehículolentamente de la carretera hasta llegar adetenerlo completamente en algún lugarseguro.
La luz de freno de mano indica cuando el
nivel del líquido de frenos está bajo en labomba de frenos, al agregar líquido de frenosusted debe verificar que este sea del tipoDOT 3 o DOT 4. Después de agregar ellíquido y no encontrar ninguna otraanormalidad, el vehículo debe ser conducidocuidadosamente a un distribuidor HYUNDAIpara su inspección. Si usted después de unainspección más amplia detecta algún otroproblema, usted no debe conducir el vehículo,éste debe ser remolcado por un servicioprofesional de grúa hasta el servicioHYUNDAI.
Su HYUNDAI esta equipado con un doble y
diagonal circuito de frenos. Esto significa quepermanecerán funcionando los frenos sobredos ruedas si uno de los circuitos dualesfallaran. Con solo un circuito de frenosfuncionando, se necesitará un gran esfuerzopara detener el vehículo. También el vehículo
no podrá detenerse en una distancia corta
con la mitad de los frenos trabajando. Si elvehículo experimentara un fallo total de frenos,para detenerlo debe ir reduciendo a la marchainferior de la caja de cambios, para de estaforma poder utilizar el efecto de frenado delmotor y detenga el automóvil tan pronto comopueda, es lo más seguro. B260J01S-GYT
Indicador luminoso de carga de la batería
La luz de aviso de carga de la batería deberá
encenderse cuando se accione la llave de contacto, apagándose cuando el motor estéfuncionando. Si permanece encendida cuandoel motor está funcionando existirá unaanormalidad en el equipo eléctrico de cargade la batería. Si la luz se enciende mientrasse conduce el vehículo, párelo y compruebeel compartimento del motor. En primer lugar,asegúrese de que la correa está en su lugar.Si es así, compruebe su tensión.
Si en ambos casos persiste la anormalidad,
solicite la intervención de su Servicio OficialHyundai.
PRECAUCIÓN: Si la correa impulsora (correa del
alternador) está suelta, rota o no existe, y se conduce en estas condiciones puedeoriginarse una grave avería, ya que elmotor puede sobrecalentarse debido a quela correa acciona también la bomba deagua.
B260H04A-AYT Luz de alarma de nivel de líquido/ freno de mano
ADVERTENCIA: Si usted sospecha algún problema defreno, hágalo revisar por su distribuidorHYUNDAI tan pronto como sea posible.Conducir su vehículo con problemas defreno, ya sea el sistema eléctrico de frenoso el sistema hidráulico, es peligroso. Operación de luces de emergencia La luz del freno de estacionamiento y de nivel de líquido, debe encenderse, cada vez queusted aplica el freno de estacionamiento y lallave de contacto esta en la posición "ON" o"START". Después que el motor ha arrancadoy el freno de mano se ha soltado ésta debeapagarse. Si el freno de mano no está aplicado la luz de freno de mano debe encenderse cuando lallave de contacto esta en "ON" o "START" yapagarse cada vez que el motor está en
Si esto pasara, detenga el vehículo tan rápido como pueda, parando el motor yverifique el nivel de aceite. Si esta bajo,rellénelo hasta el nivel adecuado y hagafuncionar el motor de nuevo, si la luz aúnpermanece encendida, detenga el motorinmediatamente. El vehículo debe serrevisado por el distribuidor HYUNDAI an-tes de poder ser usado nuevamente.
B260K01B-GYTTestigo de advertencia de la abierta de la puerta trasera
Este testigo se activa siempre que la puerta trasera no está completamente cerrada.

COMPONENTES DE SU HYUNDAI
1-36
B260N02FC-GHT
Luz testigo de motor
Este testigo se enciende si se produce un funcionamiento incorrecto de algúncomponente relacionado con los gases deescape causando un fallo del sistema que nopermita alcanzar los valores de regulación delos gases de escape. Se enciende al girar lallave de contacto a la posición "ON" y seapaga tras poner en marcha el motor. Si eltestigo se enciende mientras se conduce, o sino se enciende al girar la llave a la posición"ON", lleve su vehículo al concesionario
B260C02E-GYT Luces Indicadoras del control
de Tracción (Si está instalado)
El indicador de control de la tracción cambia
de operación según la posición en la que se encuentre la llave de contacto y dependiendode si el sistema está activado.
También se enciende al girar la llave de
contacto a la posición "ON" y se apagatranscurridos unos segundos. Si el indicadorTCS permanece encendido, lleve su vehículoal concesionario autorizado Hyundai máscercano y haga revisar el sistema. Consultela sección 2 para obtener más informaciónacerca del sistema TCS de control de latracción.
B260L01A-GYT Luz de alarma de puertas abiertas
La luz de alarma de puertas abiertas le indica si una puerta no esta completamente cerrada.
B260M01A-AYT Luz de alarma de bajo nivel de combustible
La luz de alarma de bajo nivel de combustible
se enciende cuando el nivel de combustible se aproxima a vacío. Cuando esta se enciendese debe agregar lo más pronto posible com-bustible al depósito. Conducir con un bajonivel de combustible o en la zona marcadacon "E" puede causar una fallo de encendidoy dañar el convertidor catalítico (sicorresponde).
B265A01FC-GYT
De Aviso Del Filtro De Combustible
Esta luz se ilumina al arrancar el motor y se apaga al cabo de unos segundos. Si esta luzse ilumina mientras el motor está enfuncionamiento, indica que se ha acumuladoagua en el interior del filtro de combustible. Siesto ocurre, elimine el agua del fitro de com-bustible. (Véase la página 6-11)
B260S01B-GYT Luz Ámbar Indicadora Del Precalentador Diesel
El indicador de precalentamiento se ilumina
de color ámbar al colocar la llave de contacto en la posición "ON". Una vez se haya apagadoeste indicador, podrá poner en marcha elmotor. El tiempo durante el que el indicadorpermanece encendido varía dependiendo dela temperatura del agua, del aire y de lascondiciones de la batería.
autorizado Hyundai más cercano y haga revisar el sistema. NOTA: Si el motor no arranca 10 segundos después de completado el periodo deprecalentamiento, gire la llave de contactootra vez a la posición de "LOCK" y despuésotra vez a la posición de "ON" para iniciarel precalentamiento de nuevo. B900A01A-GHT ALARMA ACÚSTICA La alarma acústica sonara cuando las luces estén encendidas y la puerta del lado delconductor este abierta. Esto previene que labatería del automóvil se descargue, si lasluces están dadas. La alarma sonara hastaque se apaguen las luces.

COMPONENTES DE SU HYUNDAI 1-37
Su HYUNDAI tiene un velocímetro calibrado en kilómetros por hora o millas por hora.
B300A01A-GYT VELOCÍMETRO
B280A01A-AYTMARCADOR DE COMBUSTIBLE
La aguja del marcador indica el nivel de combustible del depósito. B290A02A-AYT INDICADOR DE TEMPERATURA DE
LÍQUIDO REFRIGERANTE ADVERTENCIA:
Nunca retire la tapa del radiador cuando el motor esté caliente. El refrigerantemantiene siempre cierta presión y puedesaltar y causar graves quemaduras. Esperehasta que el líquido se enfríe para destaparel radiador. La aguja del indicador de temperatura del líquido refrigerante deberá permanecer en lazona normal. Si se mueve a la zona señaladacon "H" (caliente) del indicador, desvíese a laderecha, deténgase y pare el motor tan prontocomo sea posible. Si sospecha que existe unproblema en su sistema de refrigeración, hagaque sea inspeccionado urgentemente por suServicio Oficial Hyundai.
B270A01A-AYT SONIDO DE ALARMA DE LAS PASTILLAS DELANTERAS(Si está instalado) Las pastillas de los discos delanteros pueden emitir un fuerte y agudo chirrido de freno, siocurre esto es necesario un nuevo juego depastillas de freno. Esto puede ocurrir de forma intermitente cuando se aplican fuertemente los frenos. El excesivo uso de los frenos enestas condiciones puede ocasionar daño enlos discos si las pastillas no sonreemplazadas.
B950A01E-GST INDICACIÓN SONORA DE LOS FAROS
ANTINIEBLA TRASEROS
(Si está instalado)La señal de advertencia de los faros antiniebla
traseros suena cuando éstos están encendidos y la puerta del conductor estáabierta.
B270B02O-GYT ALARMA DE INICIO DE APARCAMIENTO (Si está instalado) Al conducir el vehículo a unos 10km/h du- rante 2~3 segundos sonará una alarma deforma continua al activar el freno deaparcamiento.
HFC2101
HFC2044
HFC2045

COMPONENTES DE SU HYUNDAI
1-40
Símbolo de velocidad media Velocidad media (km/h)HFC2053
o La distancia a vacío puede variar con
respecto al cuentaquilómetros parcial de viaje dependiendo de las condicionesde conducción.
o La distancia a vacío puede variar dependiendo de las condiciones y elmodo de conducción y de la velocidaddel vehículo.
2. Velocidad media
o Este modo indica la velocidad media a la que se ha conducido desde el último reajuste de la misma.
o Pulsando el conmutador de reajuste du- rante más de 1 segundo al visualizar lavelocidad media, el valor de la misma sefija a cero.
Símbolo del tiempo de conducción
Tiempo de
conducción HFC2054
Para utilizar estas luces, tire hacia usted de la palanca del mando señalizador, obteniendoun destello de las luces largas, al soltar lapalanca esta volverá automáticamente a laposición central.
B340A01A-AYT MANDO SELECTOR DE LUCES Intermitentes: Empujando hacia abajo el vástago del mando
selector de luces, hará funcionar las luces intermitentes del lado izquierdo en formaintermitente. Empujándolo hacia arriba, señalizaráa la derecha. Cuando usted termina el giro ydevuelve el volante al centro, esta palanca retornaa su posición central, apagando las lucesseñalizadoras. Si al manejar el intermitente, losintervalos de intermitencia son más rápidos omás lentos de lo normal o no hay destellos, estosignifica que hay un mal funcionamiento en elsistema de intermitentes.
Cerciórese que no existe ni un fusible ni una
bombilla quemada. B340B01A-AYT Luces de cruce (Bocina de luces)
B340B01FC
3. Tiempo de conducción
o Este modo indica el tiempo durante el cual se ha conducido el vehículo desde el último reajuste del tiempo de conducción.
o Pulsando el conmutador de reajuste du- rante más de 1 segundo al visualizar eltiempo de conducción, el valor se fija acero.

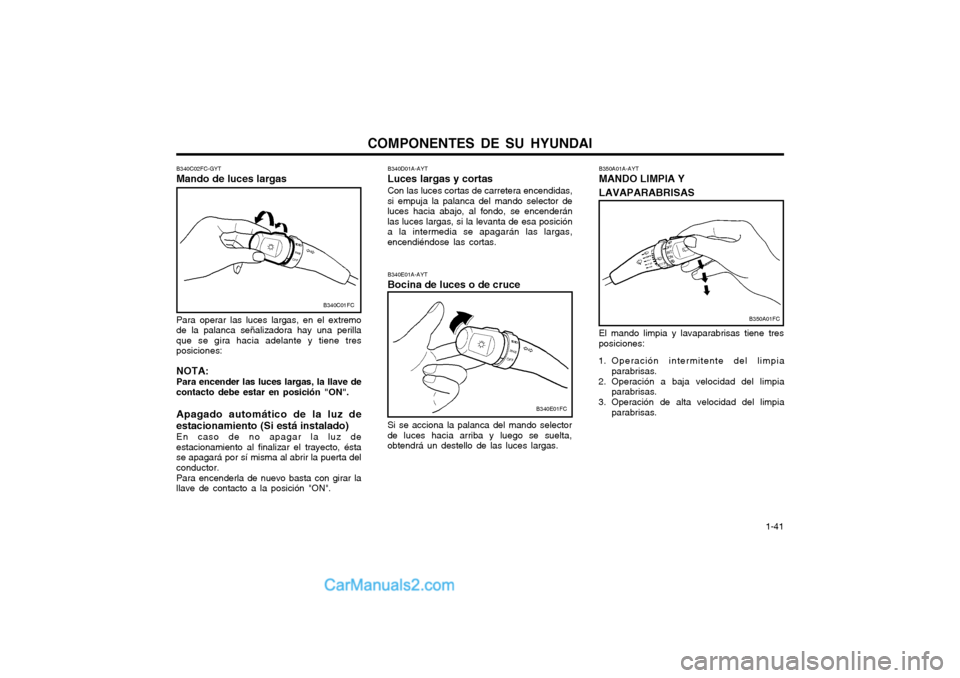

COMPONENTES DE SU HYUNDAI 1-41
B350A01A-AYT MANDO LIMPIA Y LAVAPARABRISAS
B340E01A-AYT Bocina de luces o de cruce Si se acciona la palanca del mando selector de luces hacia arriba y luego se suelta,obtendrá un destello de las luces largas.
B340D01A-AYT Luces largas y cortasCon las luces cortas de carretera encendidas, si empuja la palanca del mando selector deluces hacia abajo, al fondo, se encenderánlas luces largas, si la levanta de esa posicióna la intermedia se apagarán las largas,encendiéndose las cortas.
B340C02FC-GYT Mando de luces largas Para operar las luces largas, en el extremo de la palanca señalizadora hay una perillaque se gira hacia adelante y tiene tresposiciones: NOTA: Para encender las luces largas, la llave de contacto debe estar en posición "ON". Apagado automático de la luz de estacionamiento (Si está instalado) En caso de no apagar la luz de estacionamiento al finalizar el trayecto, éstase apagará por sí misma al abrir la puerta delconductor. Para encenderla de nuevo basta con girar la llave de contacto a la posición "ON".
B350A01FC
B340E01FC
B340C01FC
El mando limpia y lavaparabrisas tiene tres posiciones:
1. Operación intermitente del limpia parabrisas.
2. Operación a baja velocidad del limpia parabrisas.
3. Operación de alta velocidad del limpia parabrisas.

COMPONENTES DE SU HYUNDAI 1-43
B380A01HP-AYT INTERRUPTOR DESCONGELADOR DE LUNA TRASERA El descongelador de la luna trasera se conecta presionando el interruptor. Para desconectarel descongelador apriete el interruptor porsegunda vez. El descongelador de la lunatrasera se desconecta automáticamentedespués de alrededor de 20 minutos. Paraconectar nuevamente el descongelador,apriete nuevamente el interruptor después dehaberse desconectado sólo. PRECAUCIÓN: No limpie la parte interior de la luna trasera con un limpiacristales abrasivo ni use unraspador para quitar los depósitos extrañosde la superficie interior de la luna, ya queesto podría dañar los elementos deldescongelador.
B370A01A-AYT EL SISTEMA DE LUCES DE WARNING (EMERGENCIA)
El sistema de warning debe ser usado cada vez que sea necesario detener el automóvilen un lugar de riesgo. Cuando usted necesitedetenerse por una emergencia, siempre salgade la carretera tan lejos como le sea posible.Las luces de warning se enciendenpresionando el interruptor. Este activa lasluces intermitentes delanteras y traseras deambos costados de forma intermitente, aunquela llave de contacto sacada. Las luces se apagan presionando el interruptor por segunda vez.
B350D01FC
B350A01O-AYT Interruptor del líquido y la escobilla limpiaparabrisas traseros
1. :El líquido limpiador se pulverizará en
la ventana trasera y la escobilla se pondrá en funcionamiento al situar elmando en esta posición.
2.OFF
3.INT :Para utilizar la opción intermitente de la escobilla limpiaparabrisas, sitúe elmando del limpiaparabrisas trasero enla posición "INT".
4.ON :Cuando el punto indique "ON", laescobilla del limpiaparabrisas traserofuncionará de forma continuada.HFC2080HFC2078

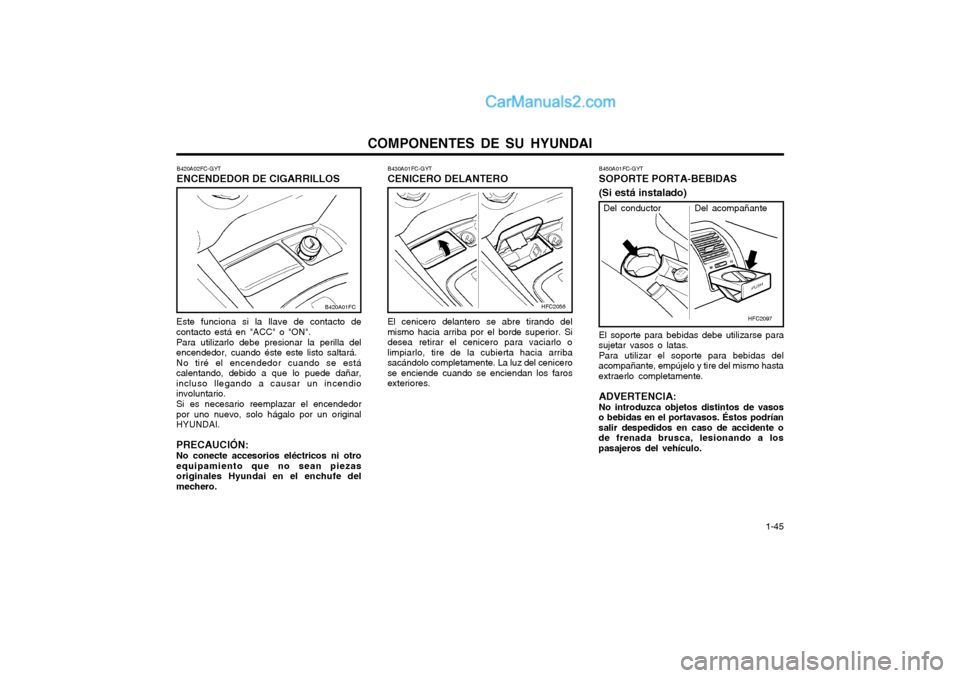

COMPONENTES DE SU HYUNDAI 1-45
B450A01FC-GYT SOPORTE PORTA-BEBIDAS (Si está instalado) El soporte para bebidas debe utilizarse para
sujetar vasos o latas.
Para utilizar el soporte para bebidas del
acompañante, empújelo y tire del mismo hasta extraerlo completamente.
ADVERTENCIA: No introduzca objetos distintos de vasos
o bebidas en el portavasos. Éstos podrían salir despedidos en caso de accidente ode frenada brusca, lesionando a lospasajeros del vehículo.
HFC2056
B430A01FC-GYT CENICERO DELANTERO El cenicero delantero se abre tirando del mismo hacia arriba por el borde superior. Sidesea retirar el cenicero para vaciarlo olimpiarlo, tire de la cubierta hacia arribasacándolo completamente. La luz del cenicerose enciende cuando se enciendan los farosexteriores.
HFC2097
Del conductor Del acompañante
B420A02FC-GYT ENCENDEDOR DE CIGARRILLOS
Este funciona si la llave de contacto de contacto está en "ACC" o "ON". Para utilizarlo debe presionar la perilla del encendedor, cuando éste este listo saltará.No tiré el encendedor cuando se estácalentando, debido a que lo puede dañar,incluso llegando a causar un incendioinvoluntario. Si es necesario reemplazar el encendedor por uno nuevo, solo hágalo por un originalHYUNDAI. PRECAUCIÓN: No conecte accesorios eléctricos ni otro equipamiento que no sean piezasoriginales Hyundai en el enchufe delmechero.
B420A01FC
