2004 BMW MOTORRAD R 850 R Livret de bord (in French)

Livret de bord
R 1150 R
R 850 R
BMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
10r28bkf3.book Seite 89 Dienstag, 25. Mai 2004 4:55 16

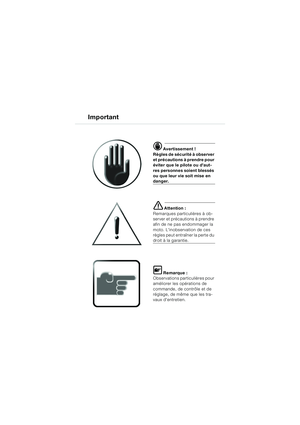

d Avertissement !
Règles de sécurité à observer
et précautions à prendre pour
éviter que le pilote ou d'aut-
res personnes soient blessés
ou que leur vie soit mise en
danger.
e Attention :
Remarques particulières à ob-
server et précautions à prendre
afin de ne pas endommager la
moto. L'inobservation de ces
règles peut entraîner la perte du
droit à la garantie.
L Remarque :
Observations particulières pour
améliorer les opérations de
commande, de contrôle et de
réglage, de même que les tra-
vaux d'entretien.
Important
10r28bkf3.book Seite 92 Dienstag, 25. Mai 2004 4:55 16

1
Introduction
i

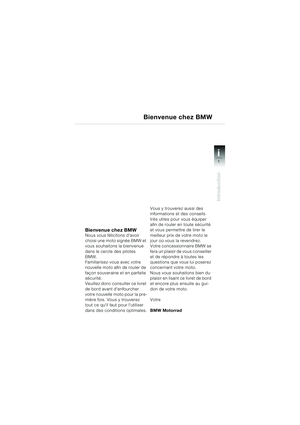

Bienvenue chez BMWNous vous félicitons d'avoir
choisi une moto signée BMW et
vous souhaitons la bienvenue
dans le cercle des pilotes
BMW.
Familiarisez-vous avec votre
nouvelle moto afin de rouler de
façon souveraine et en parfaite
sécurité.
Veuillez donc consulter ce livret
de bord avant d'enfourcher
votre nouvelle moto pour la pre-
mière fois. Vous y trouverez
tout ce qu'il faut pour l'utiliser
dans des conditions optimales.Vous y trouverez aussi des
informations et des conseils
très utiles pour vous équiper
afin de rouler en toute sécurité
et vous permettre de tirer le
meilleur prix de votre moto le
jour où vous la revendrez.
Votre concessionnaire BMW se
fera un plaisir de vous conseiller
et de répondre à toutes les
questions que vous lui poserez
concernant votre moto.
Nous vous souhaitons bien du
plaisir en lisant ce livret de bord
et encore plus ensuite au gui-
don de votre moto.
Votre
BMW Motorrad
Bienvenue chez BMW
10r28bkf3.book Seite 1 Dienstag, 25. Mai 2004 4:55 16

i
2
Introduction
Vue d’ensemble et utilisation
Vue d'ensemble côté
gauche .................................. 4
Vue d'ensemble côté droit .... 5
Cockpit ................................. 6

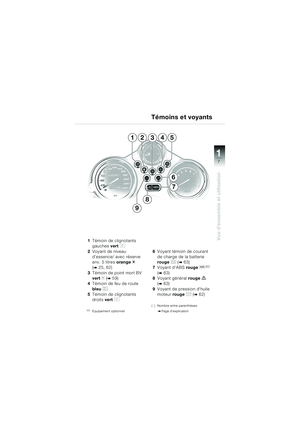

Témoins et voyants ............... 7

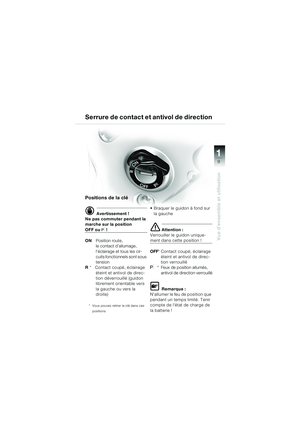

Serrure de contact et
antivol de direction ............. 8-9

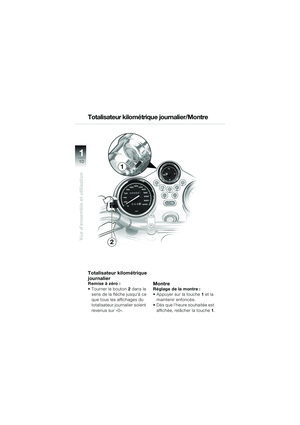

Totalisateur kilométrique
journalier/Montre ................. 10

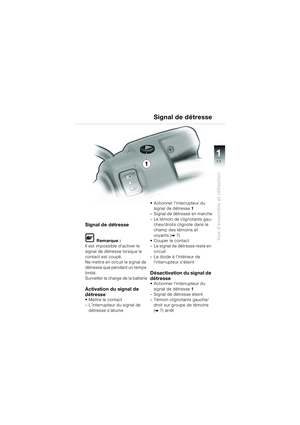

Signal de détresse .............. 11

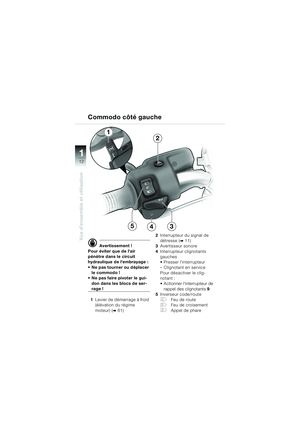

Commodo côté gauche ...... 12

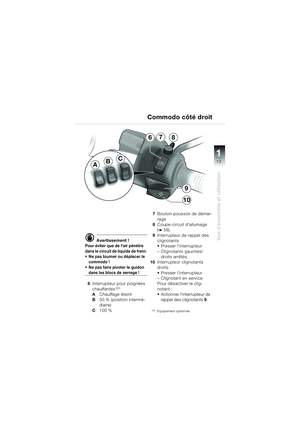

Commodo côté droit ........... 13

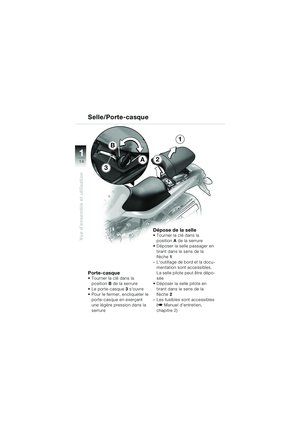

Selle/Porte-casque ............. 14

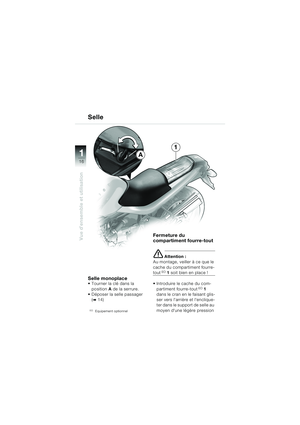

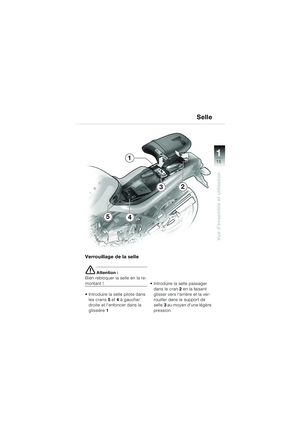

Selle ............................... 15-16

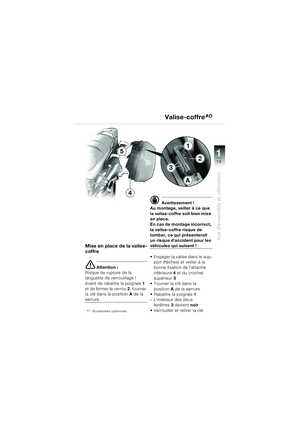

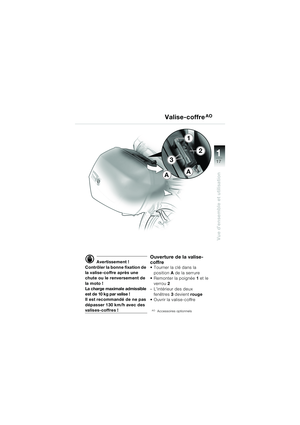

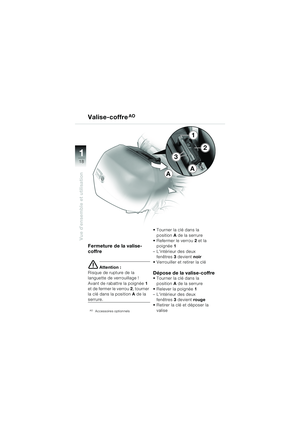

Valise-coffre ................... 17-19Contrôles de sécurité

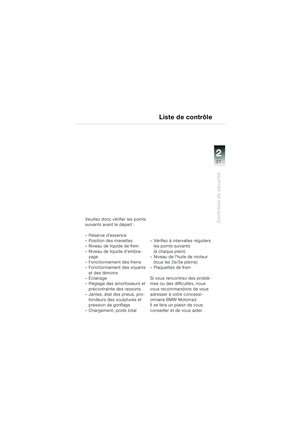

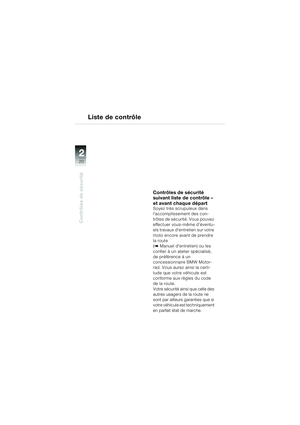

Liste de contrôle ............ 20-21

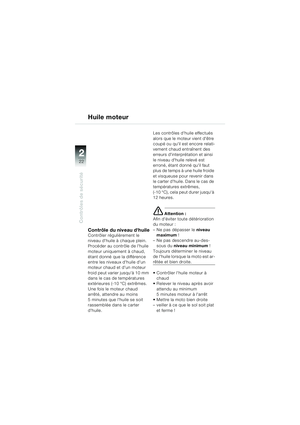

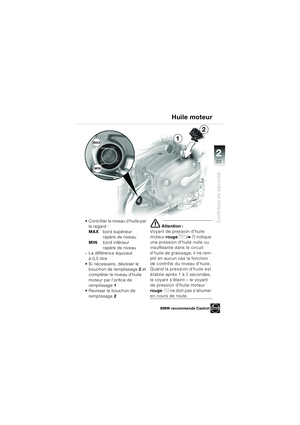

Huile moteur .................. 22-23

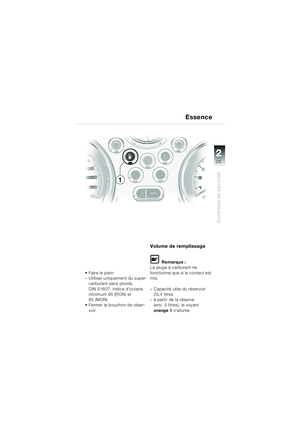

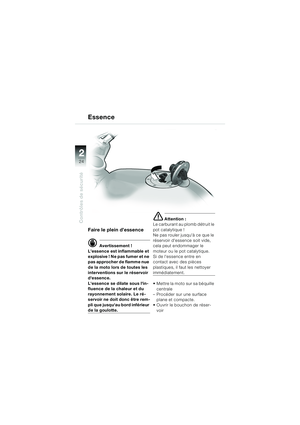

Essence ......................... 24-25

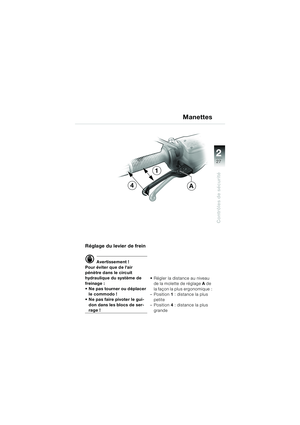

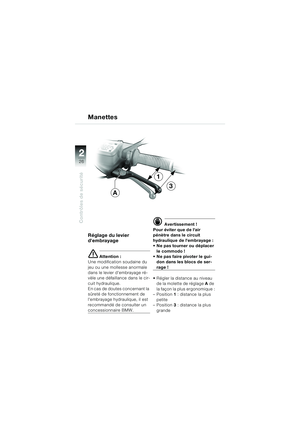

Manettes ........................ 26-27

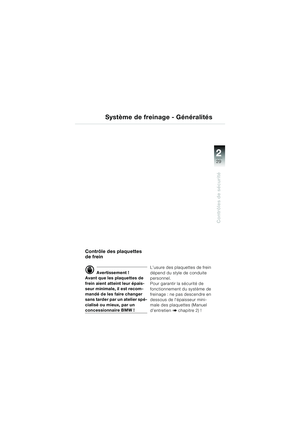

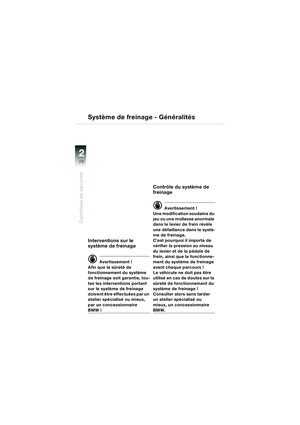

Système de freinage -
Généralités .................... 28-29

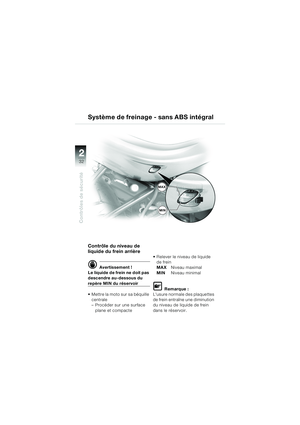

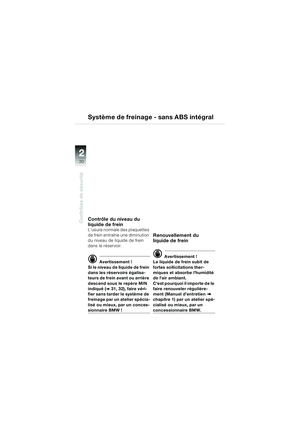

Système de freinage -
sans ABS intégral ......... 30-32

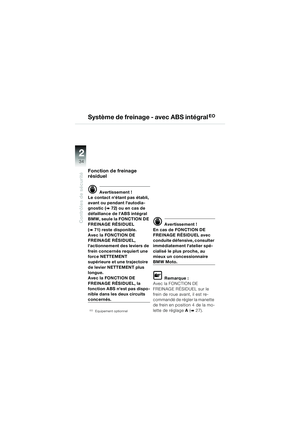

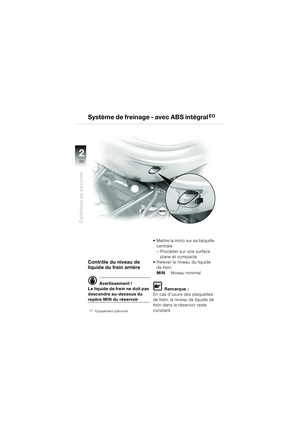

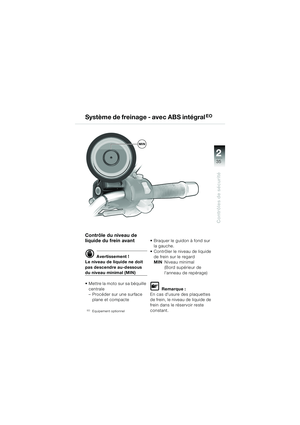

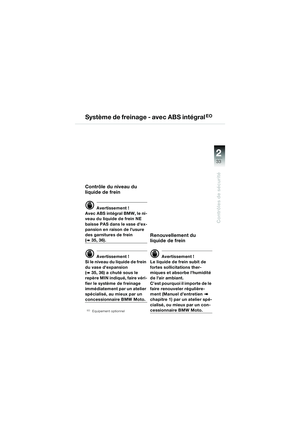

Système de freinage -
avec ABS intégral ......... 33-36

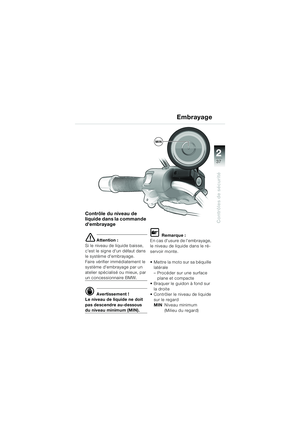

Embrayage.......................... 37

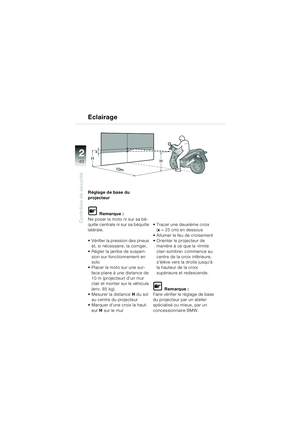

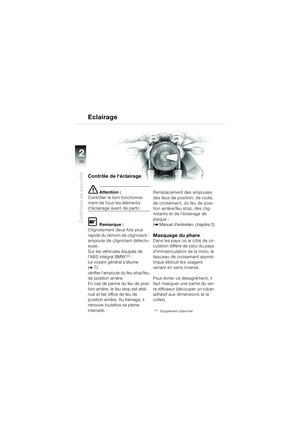

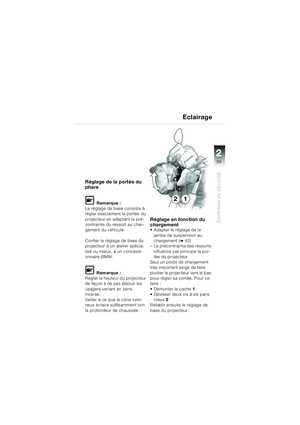

Éclairage ........................ 38-40

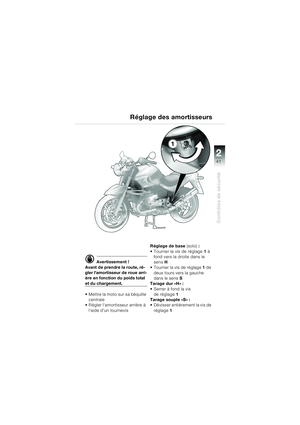

Réglage des amortisseurs .. 41

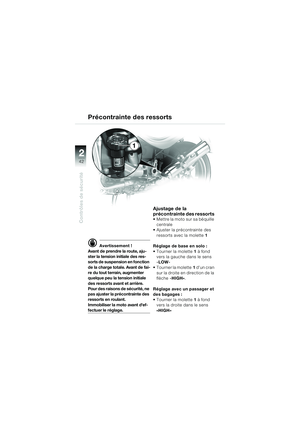

Précontrainte des ressorts .. 42

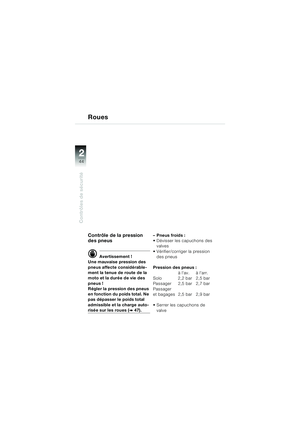

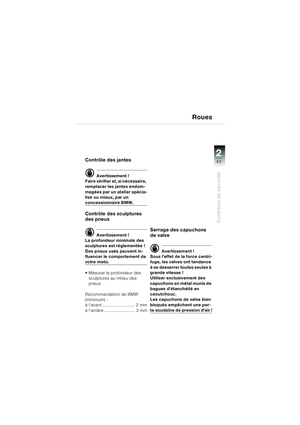

Roues ............................ 43-44

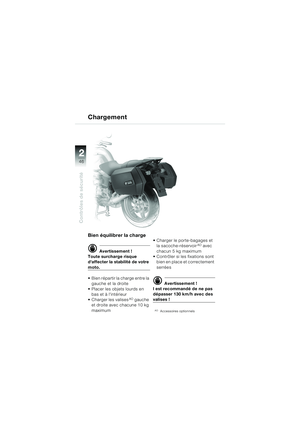

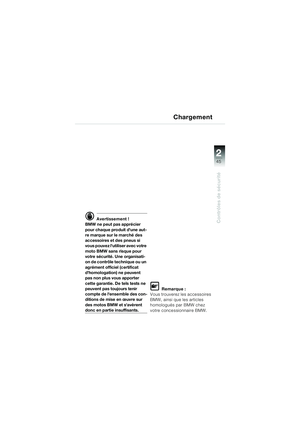

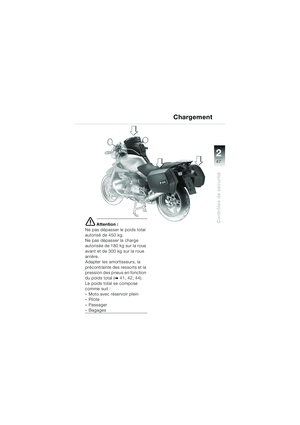

Chargement ................... 45-47

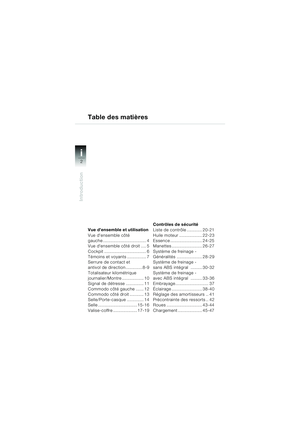

Table des matières
10r28bkf3.book Seite 2 Dienstag, 25. Mai 2004 4:55 16

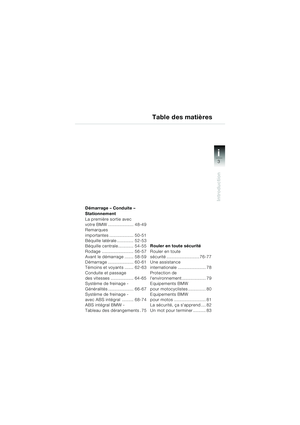

3
i
Introduction
Démarrage – Conduite –
Stationnement

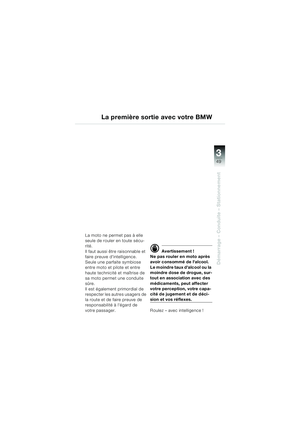

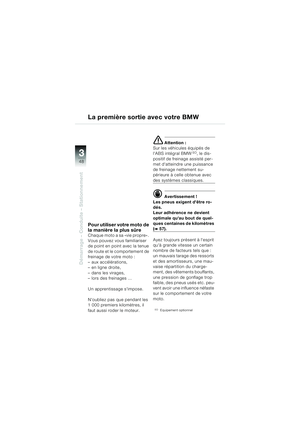

La première sortie avec
votre BMW .................... 48-49

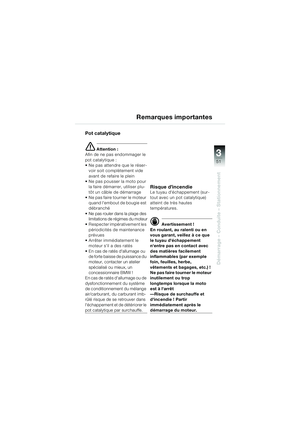

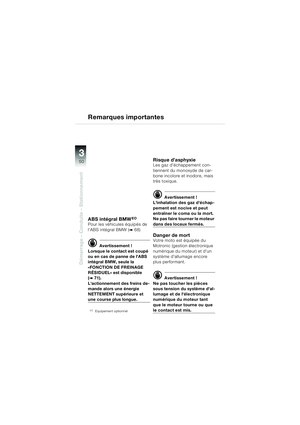

Remarques
importantes ................... 50-51

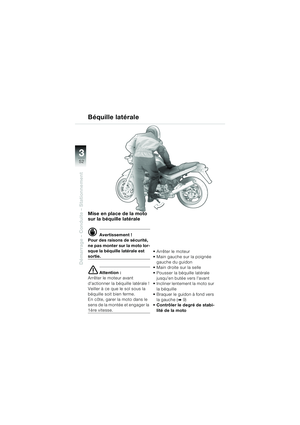

Béquille latérale ............. 52-53

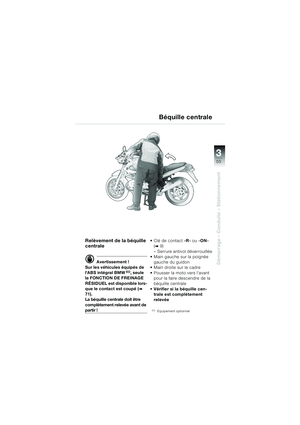

Béquille centrale............ 54-55

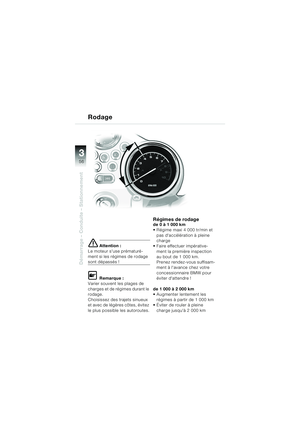

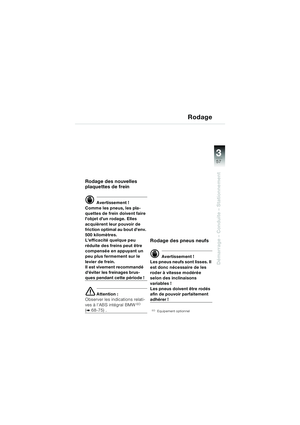

Rodage ......................... 56-57

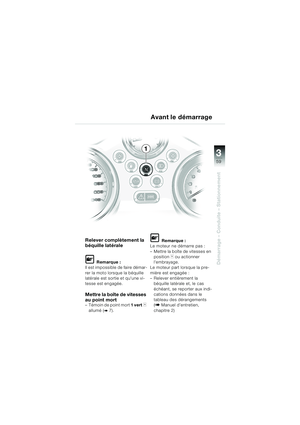

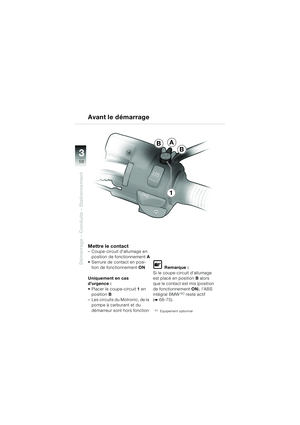

Avant le démarrage ....... 58-59

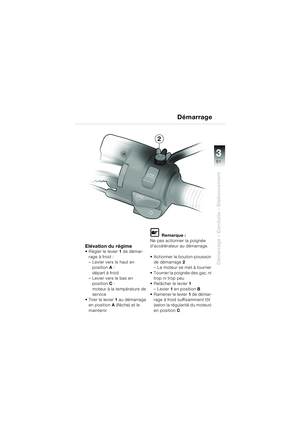

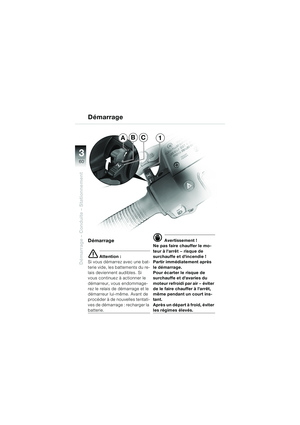

Démarrage .................... 60-61

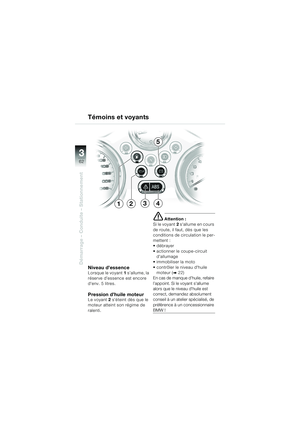

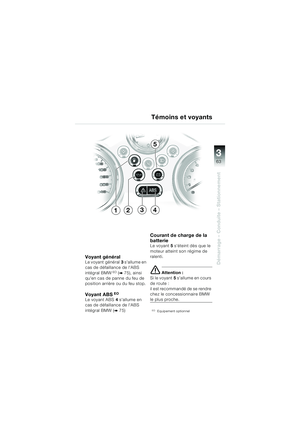

Témoins et voyants ....... 62-63

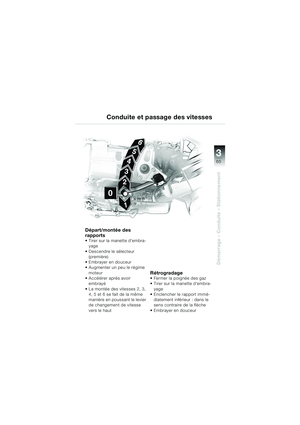

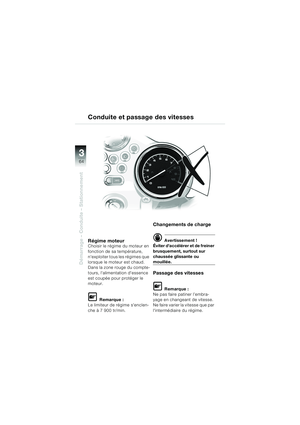

Conduite et passage
des vitesses .................. 64-65

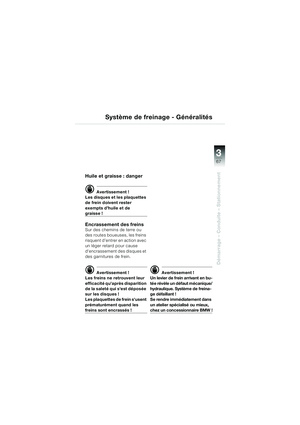

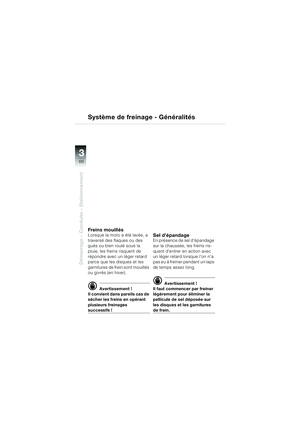

Système de freinage -
Généralités .................... 66-67

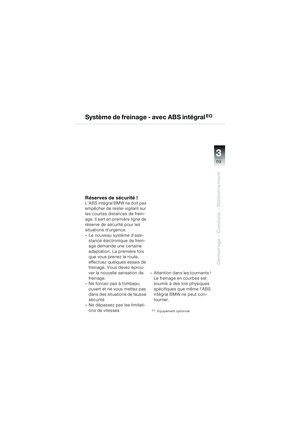

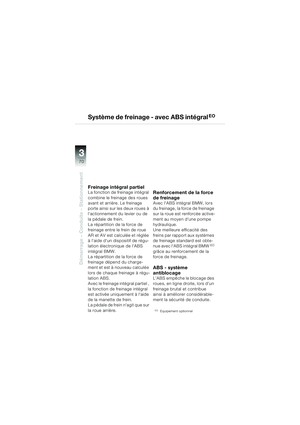

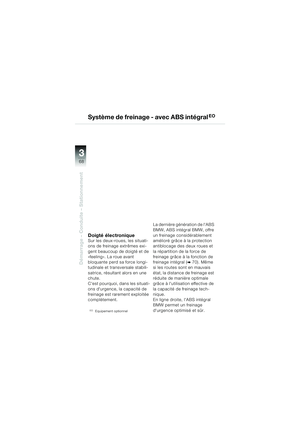

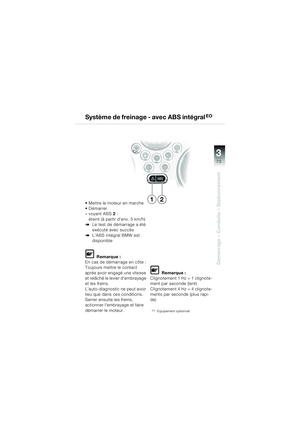

Système de freinage -

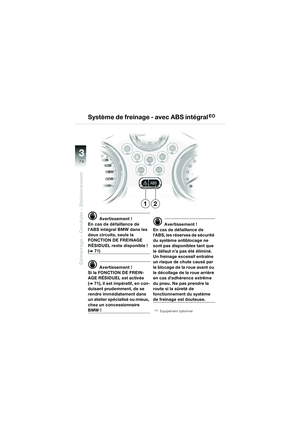

avec ABS intégral ......... 68-74

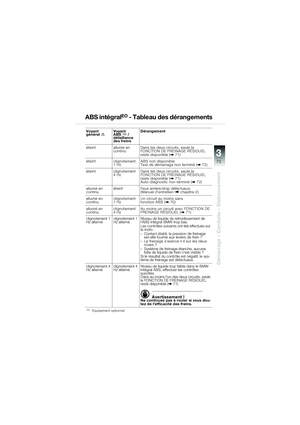

ABS intégral BMW -
Tableau des dérangements . 75Rouler en toute sécurité

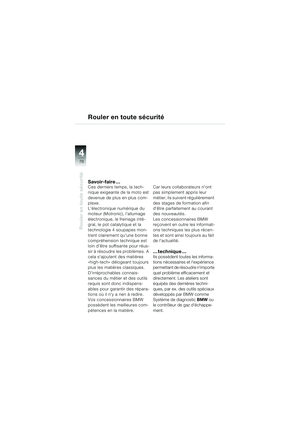

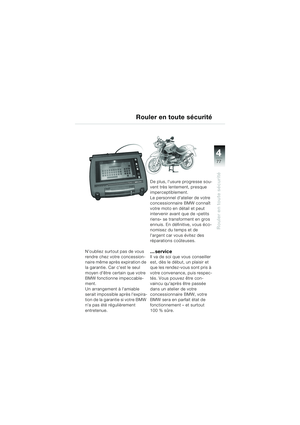

Rouler en toute
sécurité ..........................76-77

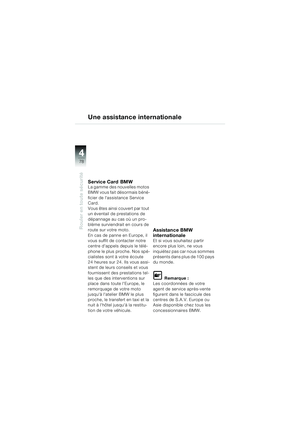

Une assistance
internationale ...................... 78

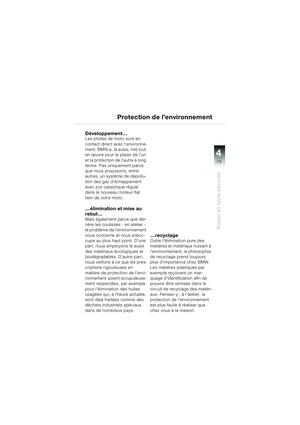

Protection de
l'environnement ................... 79

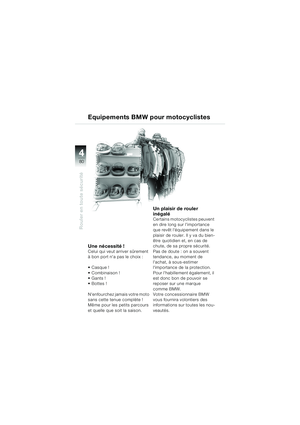

Equipements BMW
pour motocyclistes .............. 80

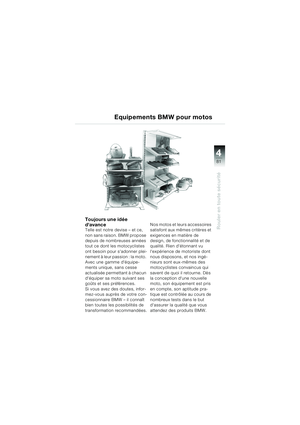

Equipements BMW
pour motos ......................... 81

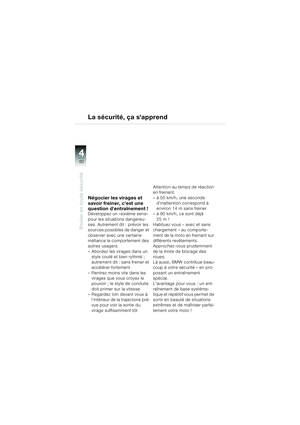

La sécurité, ça s'apprend .... 82

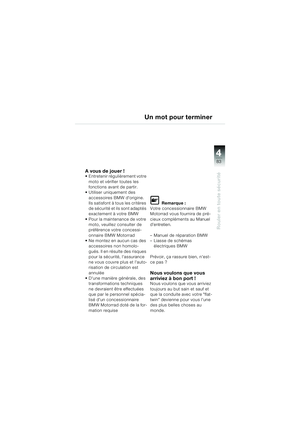

Un mot pour terminer .......... 83
Table des matières
10r28bkf3.book Seite 3 Dienstag, 25. Mai 2004 4:55 16

1

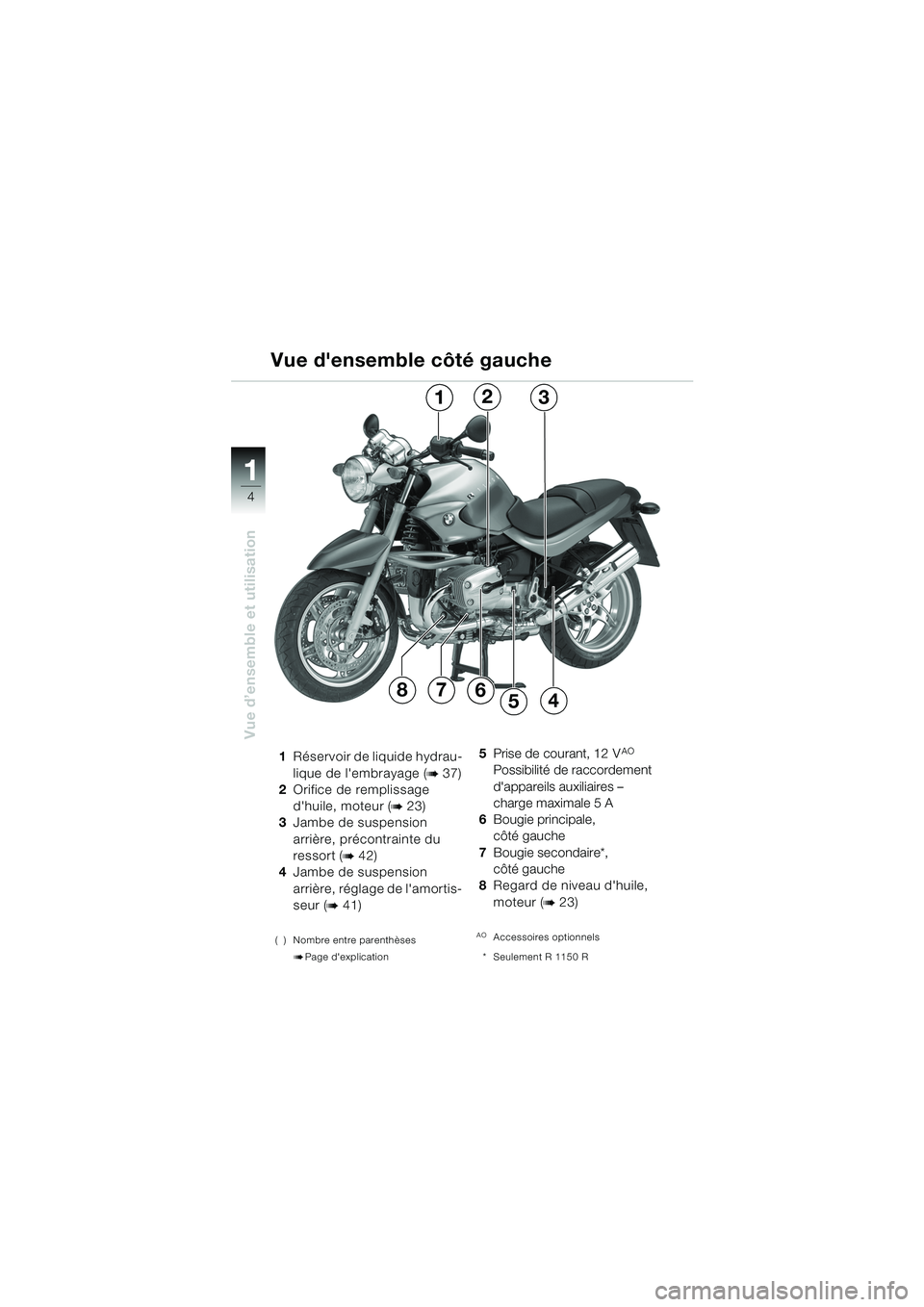

Vue d’ensemble et utilisation
4
1Réservoir de liquide hydrau-
lique de l'embrayage (
b 37)
2 Orifice de remplissage
d'huile, moteur (
b 23)
3 Jambe de suspension
arrière, précontrainte du
ressort (
b 42)
4 Jambe de suspension
arrière, réglage de l'amortis-
seur (
b 41)
( ) Nombre entre parenthèses
bPage d'explication
5Prise de courant, 12 VAO
Possibilité de raccordement
d'appareils auxiliaires –
charge maximale 5 A
6 Bougie principale,
côté gauche
7 Bougie secondaire*,
côté gauche
8 Regard de niveau d'huile,
moteur (
b 23)
AOAccessoires optionnels
*Seulement R1150R

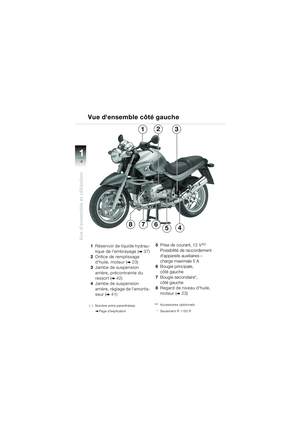

Vue d'ensemble côté gauche
132
54867
10r28bkf3.book Seite 4 Dienstag, 25. Mai 2004 4:55 16

1
Vue d’ensemble et utilisation
5

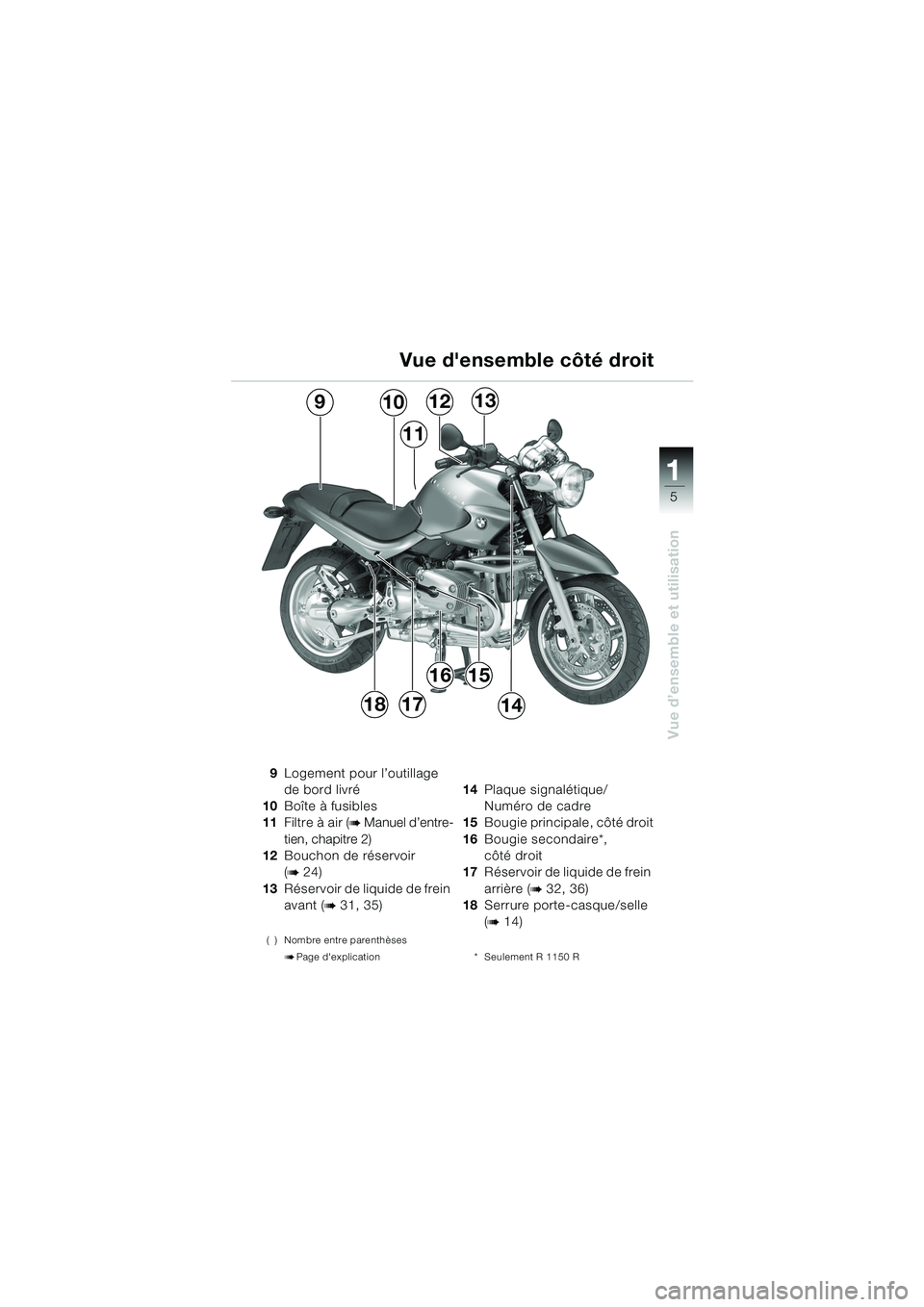

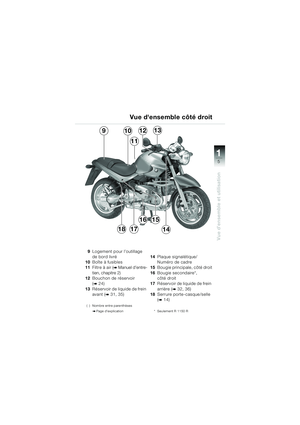

9Logement pour l’outillage
de bord livré
10 Boîte à fusibles
11 Filtre à air (
b Manuel d’entre-
tien, chapitre 2)
12 Bouchon de réservoir
(
b 24)
13 Réservoir de liquide de frein
avant (
b 31, 35)
( ) Nombre entre parenthèses
bPage d'explication
14Plaque signalétique/
Numéro de cadre
15 Bougie principale, côté droit
16 Bougie secondaire*,
côté droit
17 Réservoir de liquide de frein
arrière (
b 32, 36)
18 Serrure porte-casque/selle
(
b 14)
*Seulement R1150R
Vue d'ensemble côté droit
910
17
1312
1814
11
1615
10r28bkf3.book Seite 5 Dienstag, 25. Mai 2004 4:55 16

1
Vue d’ensemble et utilisation
6

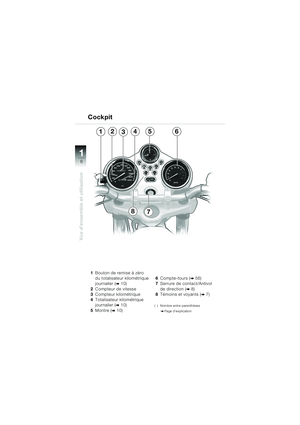

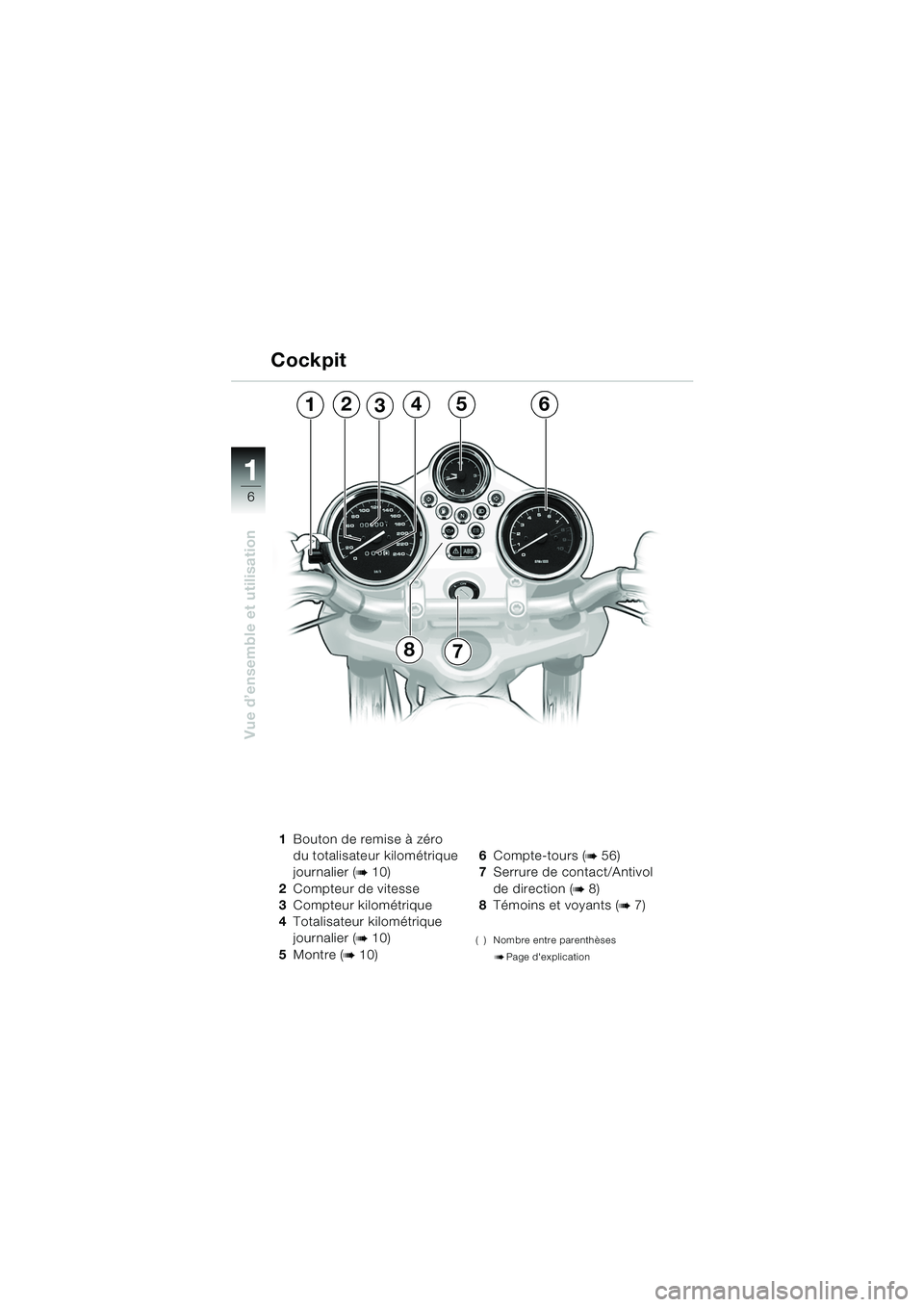

1Bouton de remise à zéro
du totalisateur kilométrique
journalier (
b 10)
2 Compteur de vitesse
3 Compteur kilométrique
4 Totalisateur kilométrique
journalier (
b 10)
5 Montre (
b 10) 6
Compte-tours (
b 56)
7 Serrure de contact/Antivol
de direction (
b 8)
8 Témoins et voyants (
b 7)
( ) Nombre entre parenthèses
bPage d'explication
Cockpit
7
543216
8
10r28bkf3.book Seite 6 Dienstag, 25. Mai 2004 4:55 16
