Manutenção e conservação
2

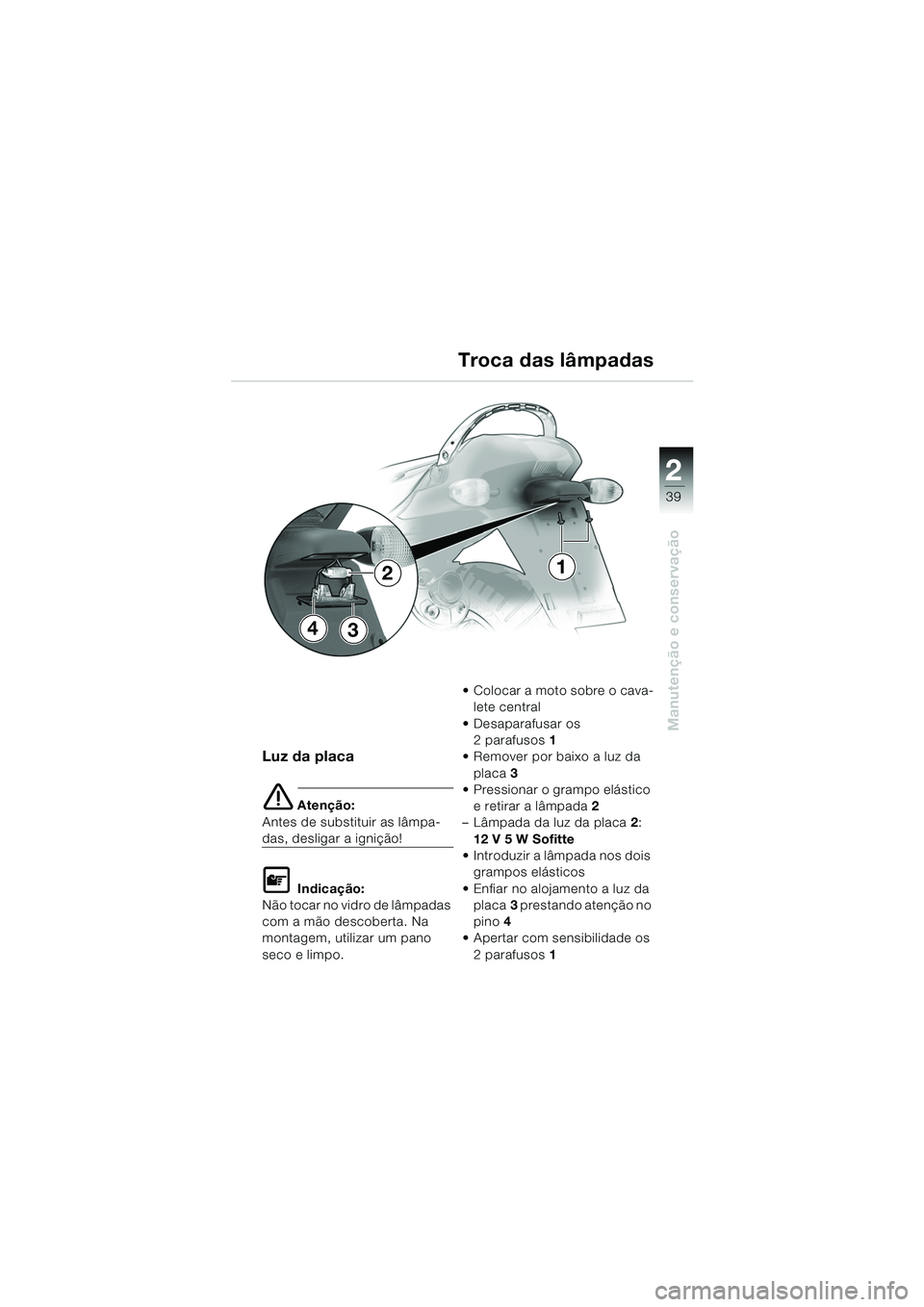

Luz da placa
e Atenção:
Antes de substituir as lâmpa-
das, desligar a ignição!
L Indicação:
Não tocar no vidro de lâmpadas
com a mão descoberta. Na
montagem, utilizar um pano
seco e limpo.  Colocar a moto sobre o cava-
lete central
 Desaparafusar os 2 parafusos 1
 Remover por baixo a luz da placa 3
 Pressionar o grampo elástico
e retirar a lâmpada 2
– Lâmpada da luz da placa 2:
12 V 5 W Sofitte
 Introduzir a lâmpada nos dois grampos elásticos
 Enfiar no alojamento a luz da placa 3 prestando atenção no
pino 4
 Apertar com sensibilidade os
2 parafusos 1
Troca das lâmpadas
3
1
4
2
20k41bkp3.book Seite 39 Mittwoch, 26. Mai 2004 4:13 16

40
Manutenção e conservação
2

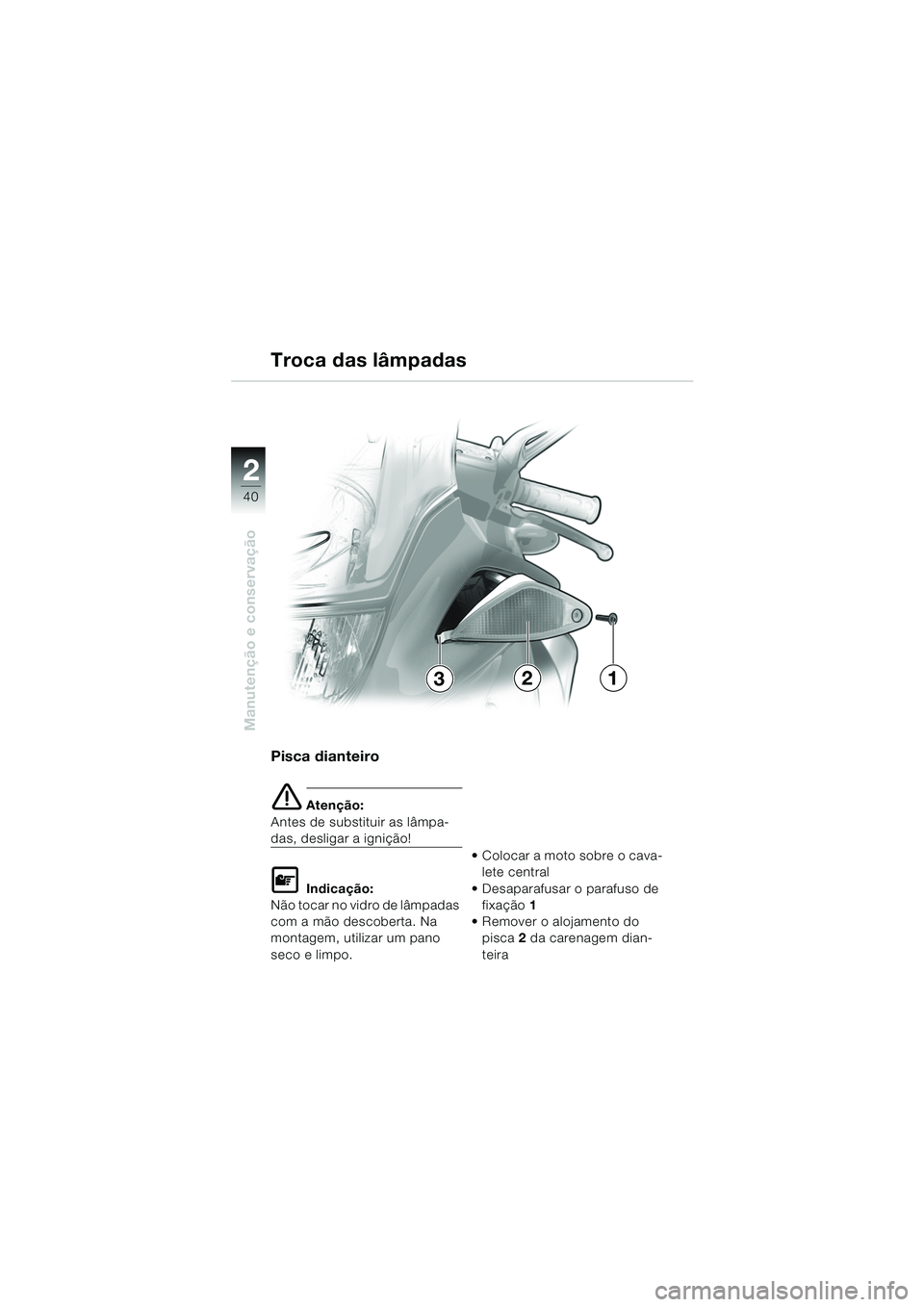

Pisca dianteiro
e Atenção:
Antes de substituir as lâmpa-
das, desligar a ignição!
L Indicação:
Não tocar no vidro de lâmpadas
com a mão descoberta. Na
montagem, utilizar um pano
seco e limpo.  Colocar a moto sobre o cava-
lete central
 Desaparafusar o parafuso de fixação 1
 Remover o alojamento do pisca 2 da carenagem dian-
teira
Troca das lâmpadas
123
20k41bkp3.book Seite 40 Mittwoch, 26. Mai 2004 4:13 16

41
Manutenção e conservação
2

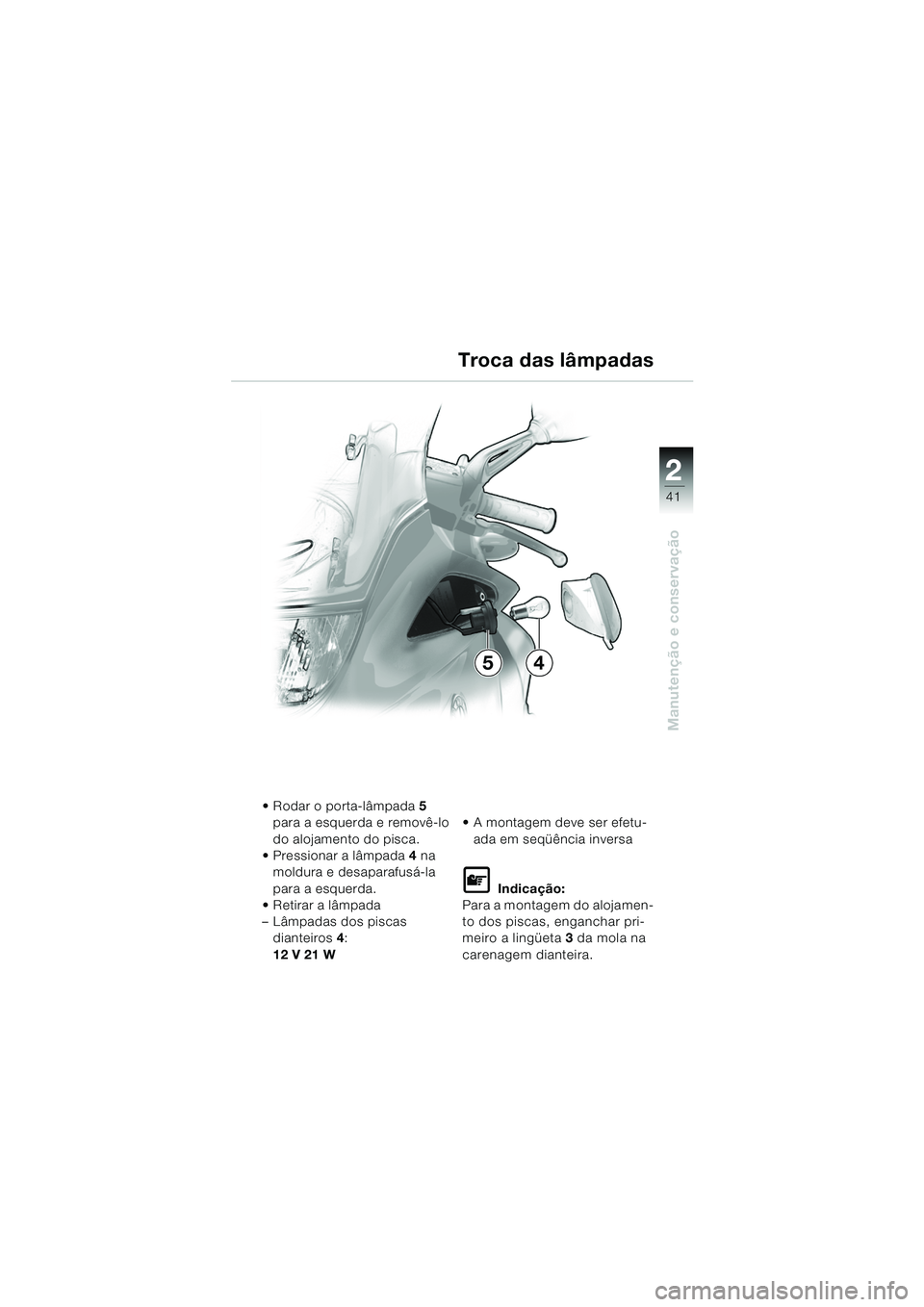

 Rodar o porta-lâmpada5
para a esquerda e removê-lo
do alojamento do pisca.
 Pressionar a lâmpada 4 na
moldura e desaparafusá-la
para a esquerda.
 Retirar a lâmpada
– Lâmpadas dos piscas dianteiros 4:
12 V 21 W  A montagem deve ser efetu-
ada em seqüência inversa
L Indicação:
Para a montagem do alojamen-
to dos piscas, enganchar pri-
meiro a lingüeta 3 da mola na
carenagem dianteira.
Troca das lâmpadas
54
20k41bkp3.book Seite 41 Mittwoch, 26. Mai 2004 4:13 16

42
Manutenção e conservação
2

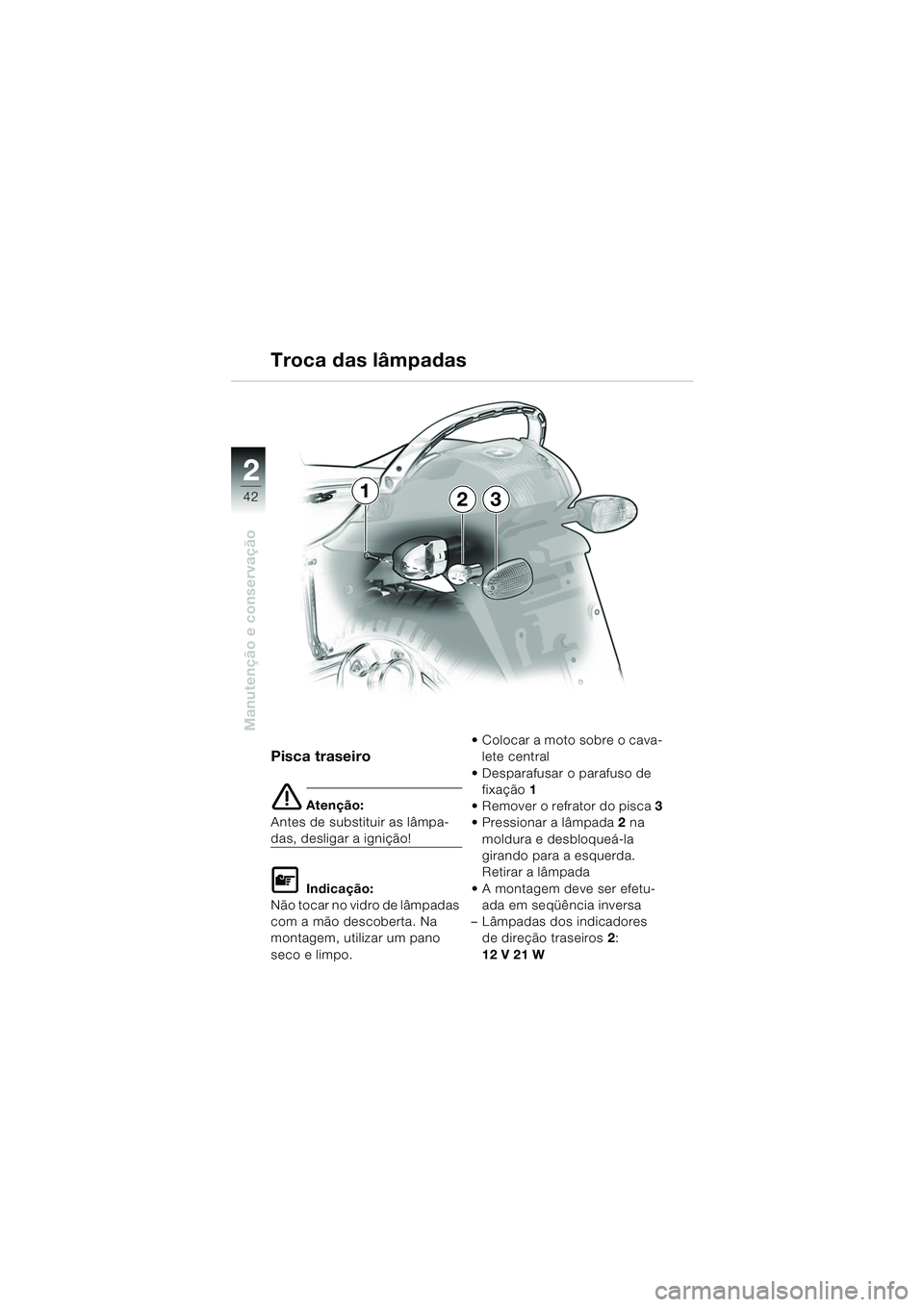

Pisca traseiro
e Atenção:
Antes de substituir as lâmpa-
das, desligar a ignição!
L Indicação:
Não tocar no vidro de lâmpadas
com a mão descoberta. Na
montagem, utilizar um pano
seco e limpo.  Colocar a moto sobre o cava-
lete central
 Desparafusar o parafuso de fixação 1
 Remover o refrator do pisca 3
 Pressionar a lâmpada 2 na
moldura e desbloqueá-la
girando para a esquerda.
Retirar a lâmpada
 A montagem deve ser efetu- ada em seqüência inversa
– Lâmpadas dos indicadores de direção traseiros 2:
12 V 21 W
Troca das lâmpadas
231
20k41bkp3.book Seite 42 Mittwoch, 26. Mai 2004 4:13 16

43
Manutenção e conservação
2

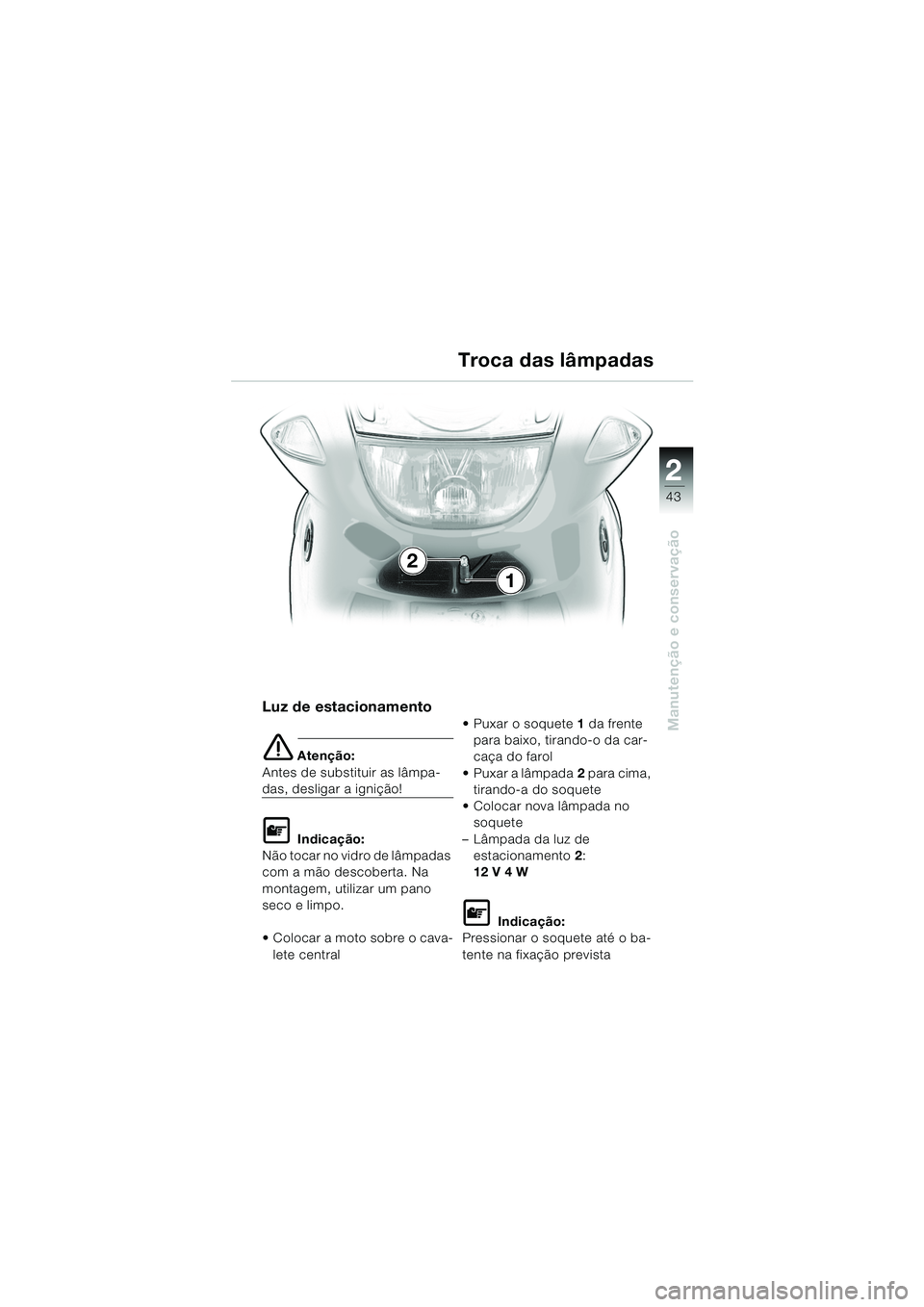

Luz de estacionamento
e Atenção:
Antes de substituir as lâmpa-
das, desligar a ignição!
L Indicação:
Não tocar no vidro de lâmpadas
com a mão descoberta. Na
montagem, utilizar um pano
seco e limpo.
 Colocar a moto sobre o cava- lete central Puxar o soquete
1 da frente
para baixo, tirando-o da car-
caça do farol
 Puxar a lâmpada 2 para cima,
tirando-a do soquete
 Colocar nova lâmpada no soquete
– Lâmpada da luz de estacionamento 2:
12 V 4 W
L Indicação:
Pressionar o soquete até o ba-
tente na fixação prevista
Troca das lâmpadas
2
1
20k41bkp3.book Seite 43 Mittwoch, 26. Mai 2004 4:13 16

44
Manutenção e conservação
2

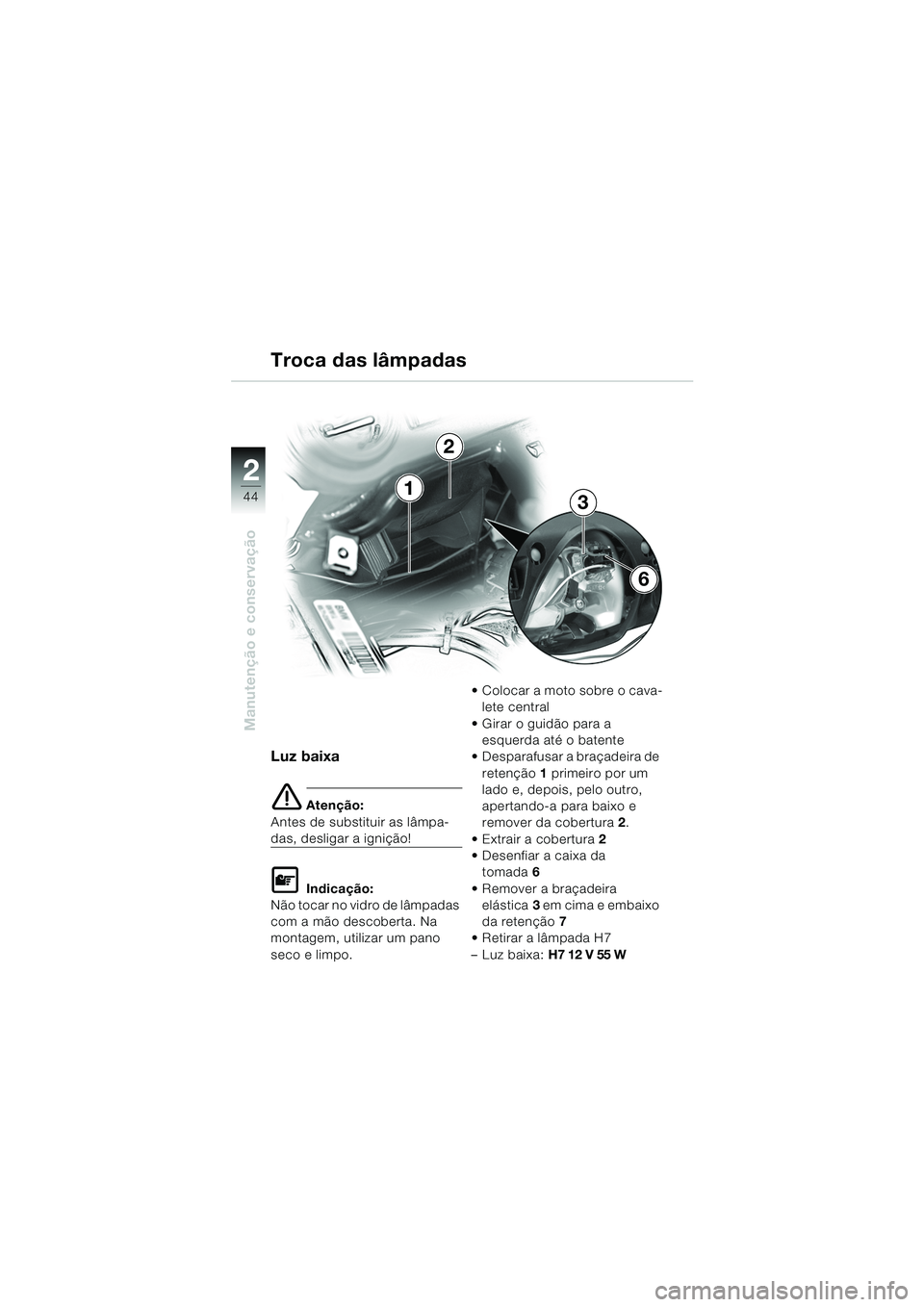

Luz baixa
e Atenção:
Antes de substituir as lâmpa-
das, desligar a ignição!
L Indicação:
Não tocar no vidro de lâmpadas
com a mão descoberta. Na
montagem, utilizar um pano
seco e limpo.  Colocar a moto sobre o cava-
lete central
 Girar o guidão para a esquerda até o batente
 Desparafusar a braçadeira de retenção 1 primeiro por um
lado e, depois, pelo outro,
apertando-a para baixo e
remover da cobertura 2.
 Extrair a cobertura 2
 Desenfiar a caixa da tomada 6
 Remover a braçadeira elástica 3 em cima e embaixo
da retenção 7
 Retirar a lâmpada H7
–Luz baixa: H7 12 V 55 W
1
2
3
6
Troca das lâmpadas
20k41bkp3.book Seite 44 Mittwoch, 26. Mai 2004 4:13 16

45
Manutenção e conservação
2

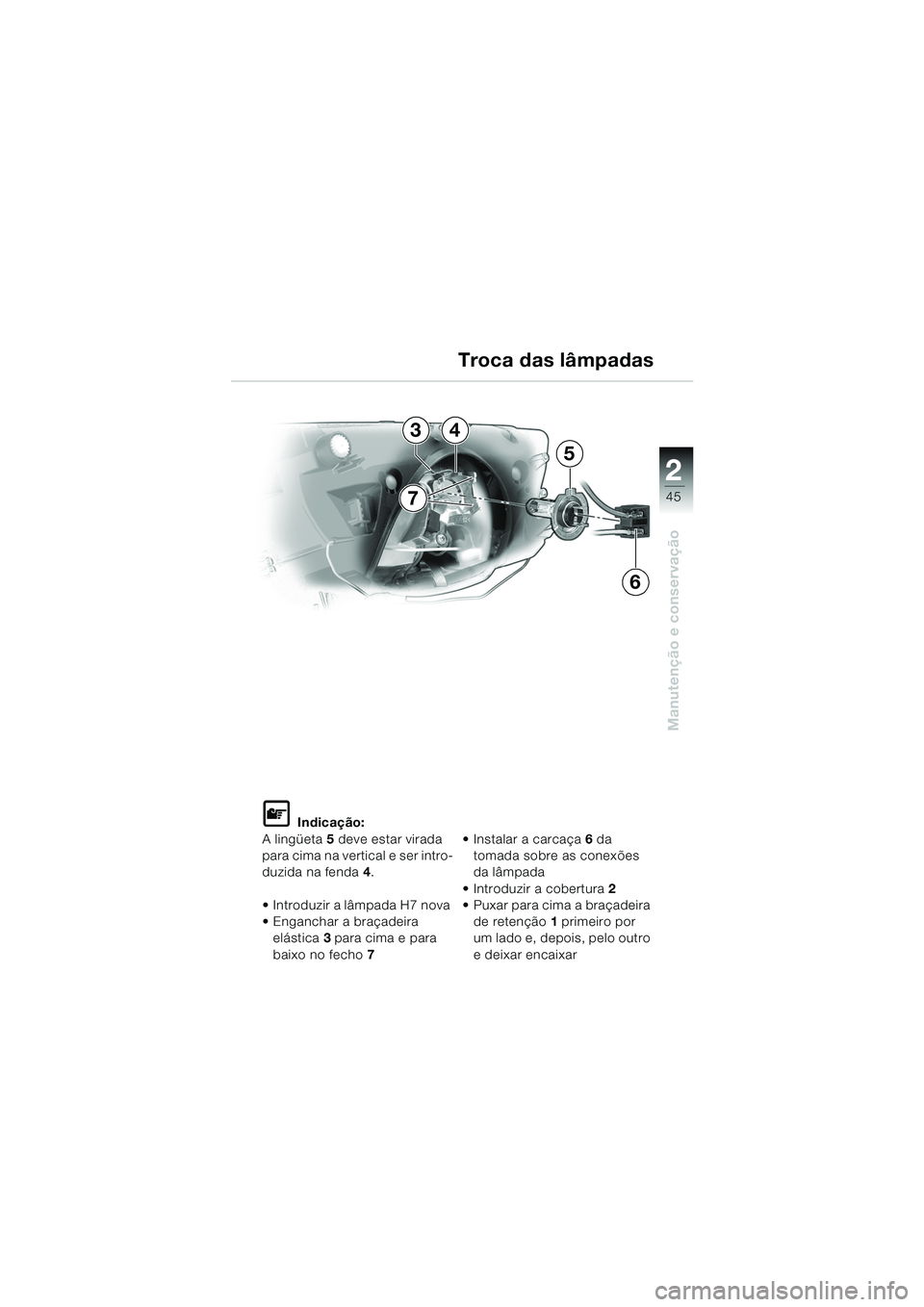

L Indicação:
A lingüeta 5 deve estar virada
para cima na vertical e ser intro-
duzida na fenda 4.
 Introduzir a lâmpada H7 nova
 Enganchar a braçadeira elástica 3 para cima e para
baixo no fecho 7 Instalar a carcaça
6 da
tomada sobre as conexões
da lâmpada
 Introduzir a cobertura 2
 Puxar para cima a braçadeira
de retenção 1 primeiro por
um lado e, depois, pelo outro
e deixar encaixar
Troca das lâmpadas
4
6
7
5
3
20k41bkp3.book Seite 45 Mittwoch, 26. Mai 2004 4:13 16

46
Manutenção e conservação
21
2
5
43

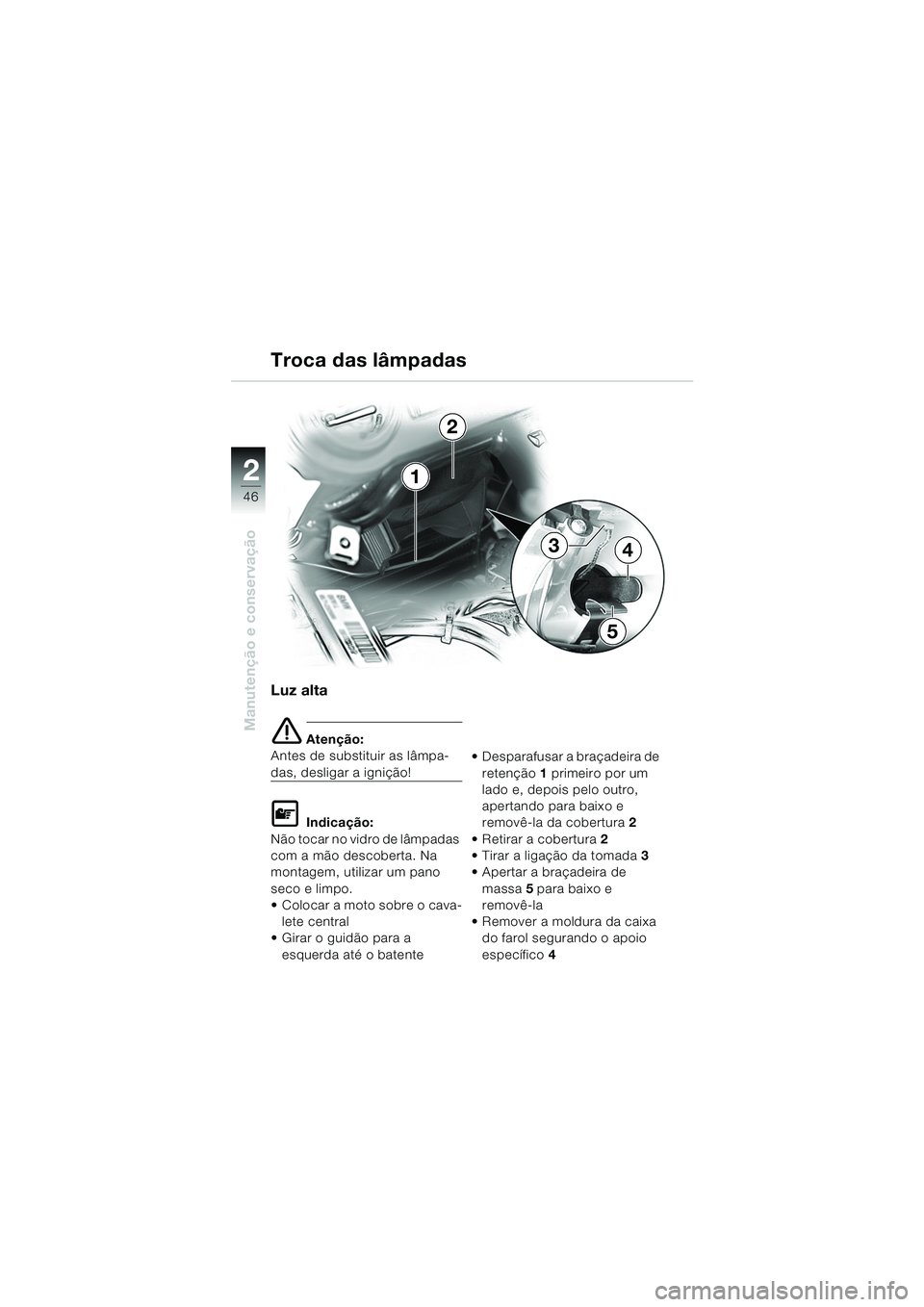

Luz alta
e Atenção:
Antes de substituir as lâmpa-
das, desligar a ignição!
L Indicação:
Não tocar no vidro de lâmpadas
com a mão descoberta. Na
montagem, utilizar um pano
seco e limpo.
 Colocar a moto sobre o cava- lete central
 Girar o guidão para a
esquerda até o batente  Desparafusar a braçadeira de
retenção 1 primeiro por um
lado e, depois pelo outro,
apertando para baixo e
removê-la da cobertura 2
Retirar a cobertura 2
 Tirar a ligação da tomada 3
 Apertar a braçadeira de
massa 5 para baixo e
removê-la
 Remover a moldura da caixa do farol segurando o apoio
específico 4
Troca das lâmpadas
