2004 BMW MOTORRAD K 1200 RS Manual do condutor (in Portuguese)

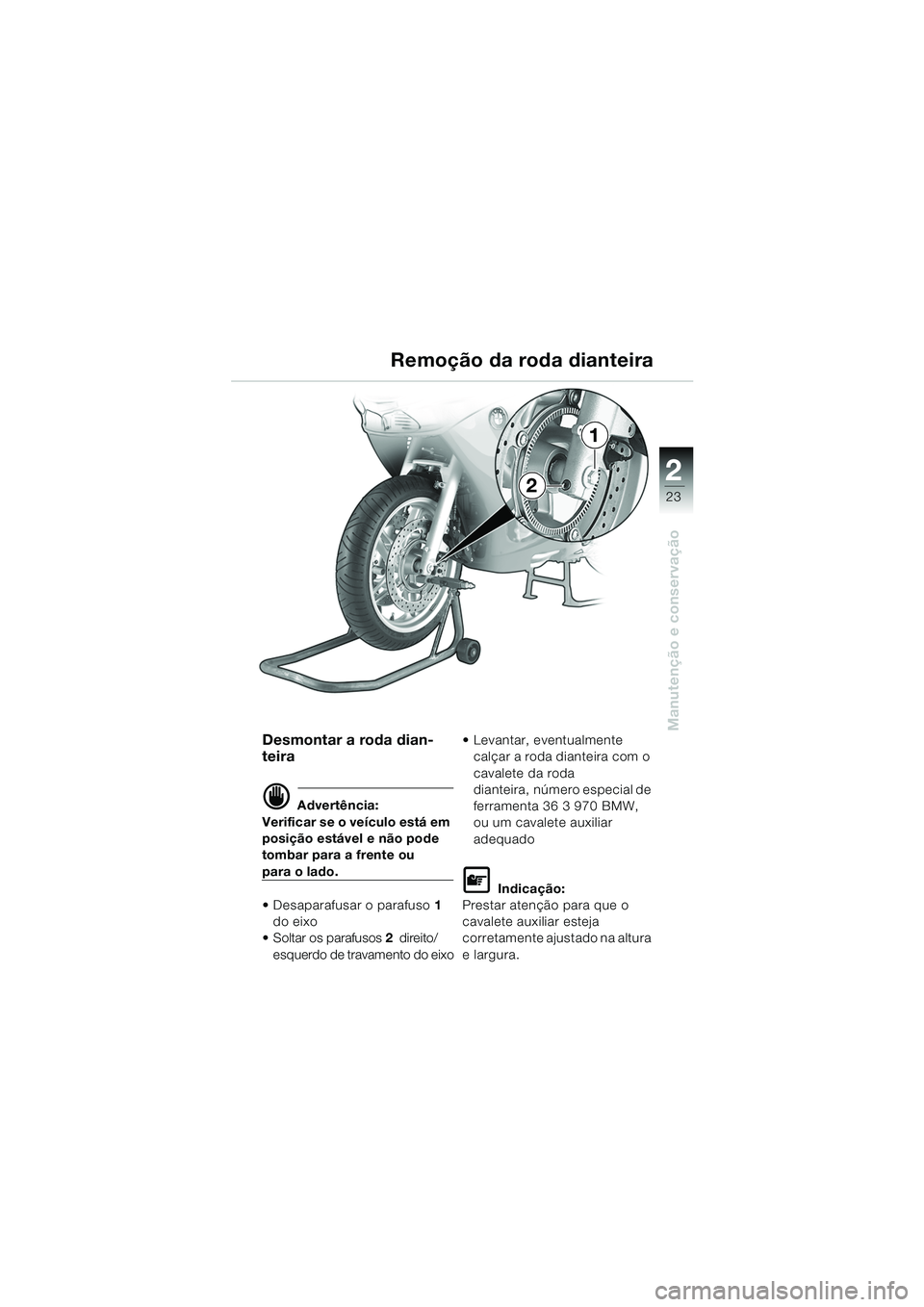

23
Manutenção e conservação
2
Desmontar a roda dian-
teira
d Advertência:
Verificar se o veículo está em
posição estável e não pode
tombar para a frente ou
para o lado.
 Desaparafusar o parafuso 1
do eixo
 Soltar os parafusos 2 direito/
esquerdo de travamento do eixo  Levantar, eventualmente
calçar a roda dianteira com o
cavalete da roda
dianteira, número especial de
ferramenta 36 3 970 BMW,
ou um cavalete auxiliar
adequado
L Indicação:
Prestar atenção para que o
cavalete auxiliar esteja
corretamente ajustado na altura
e largura.
Remoção da roda dianteira
1
2
20k41bkp3.book Seite 23 Mittwoch, 26. Mai 2004 4:13 16

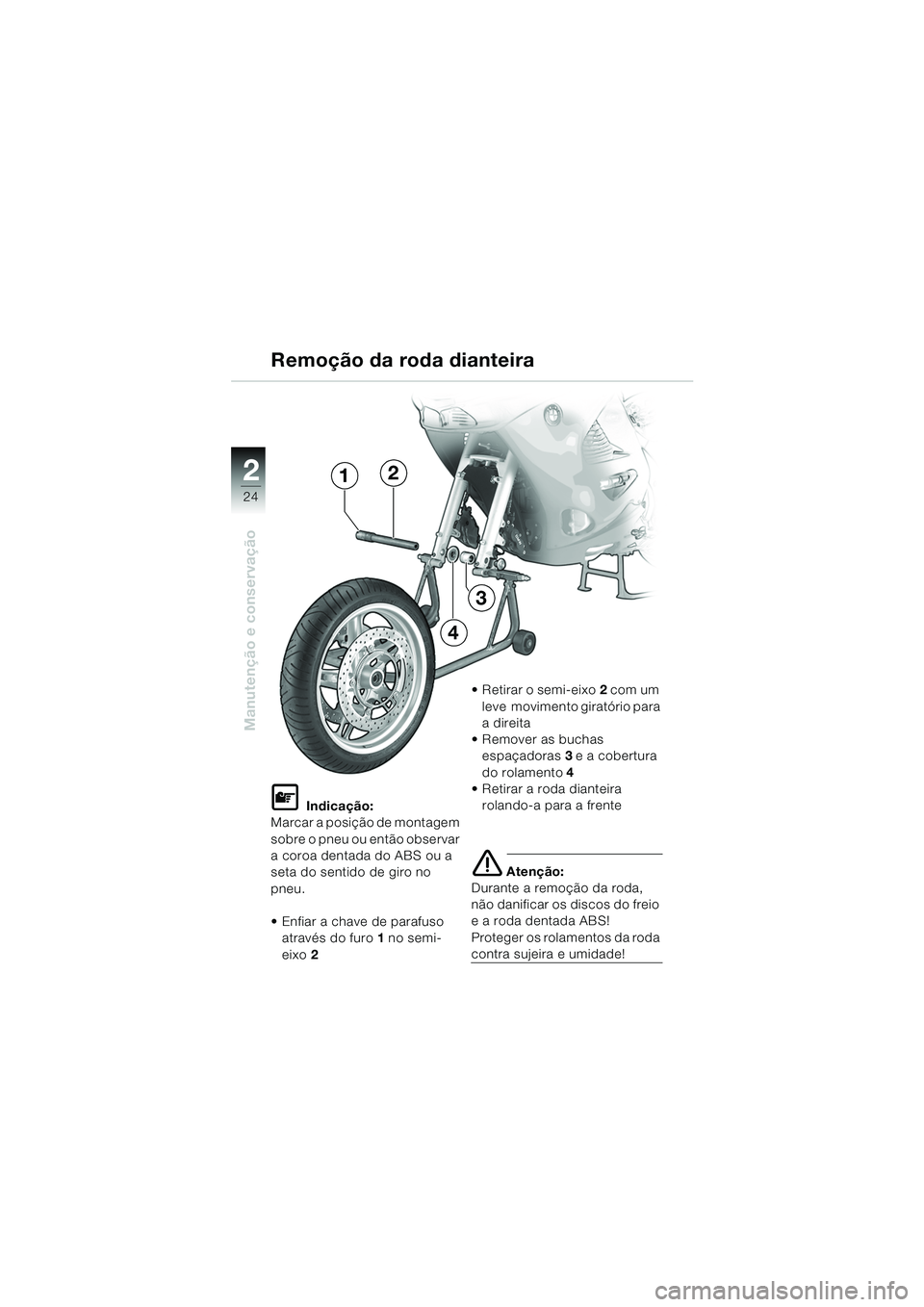

24
Manutenção e conservação
2
L Indicação:
Marcar a posição de montagem
sobre o pneu ou então observar
a coroa dentada do ABS ou a
seta do sentido de giro no
pneu.
 Enfiar a chave de parafuso através do furo 1 no semi-
eixo 2  Retirar o semi-eixo
2 com um
leve movimento giratório para
a direita
 Remover as buchas espaçadoras 3 e a cobertura
do rolamento 4
 Retirar a roda dianteira rolando-a para a frente
e Atenção:
Durante a remoção da roda,
não danificar os discos do freio
e a roda dentada ABS!
Proteger os rolamentos da roda
contra sujeira e umidade!
Remoção da roda dianteira
3
1
4
2
20k41bkp3.book Seite 24 Mittwoch, 26. Mai 2004 4:13 16

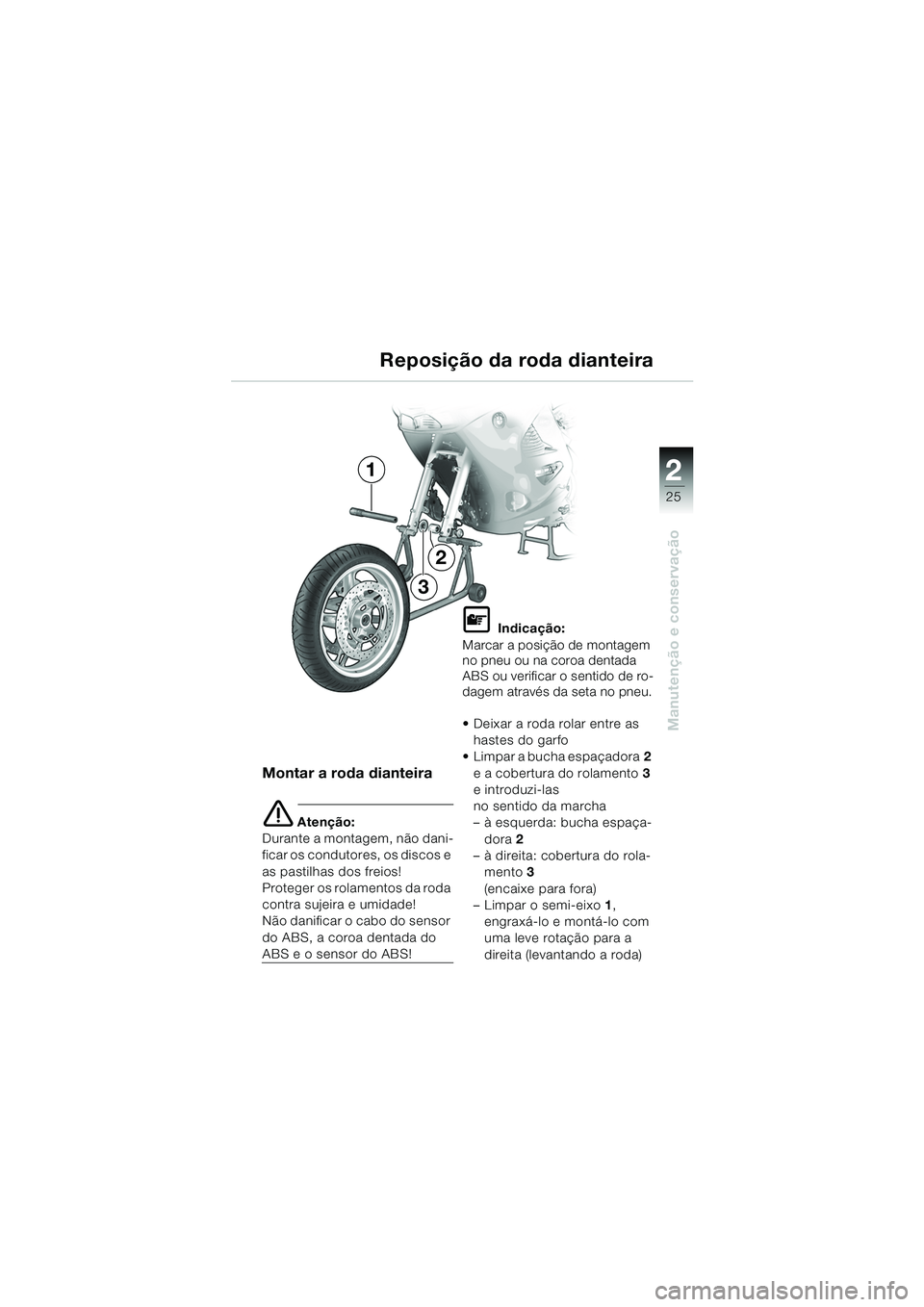

25
Manutenção e conservação
2
Reposição da roda dianteira
Montar a roda dianteira
e Atenção:
Durante a montagem, não dani-
ficar os condutores, os discos e
as pastilhas dos freios!
Proteger os rolamentos da roda
contra sujeira e umidade!
Não danificar o cabo do sensor
do ABS, a coroa dentada do
ABS e o sensor do ABS!
L Indicação:
Marcar a posição de montagem
no pneu ou na coroa dentada
ABS ou verificar o sentido de ro-
dagem através da seta no pneu.
 Deixar a roda rolar entre as hastes do garfo
 Limpar a bucha espaçadora 2
e a cobertura do rolamento 3
e introduzi-las
no sentido da marcha
– à esquerda: bucha espaça-
dora 2
– à direita: cobertura do rola- mento 3
(encaixe para fora)
–Limpar o semi-eixo 1,
engraxá-lo e montá-lo com
uma leve rotação para a
direita (levantando a roda)
2
3
1
20k41bkp3.book Seite 25 Mittwoch, 26. Mai 2004 4:13 16

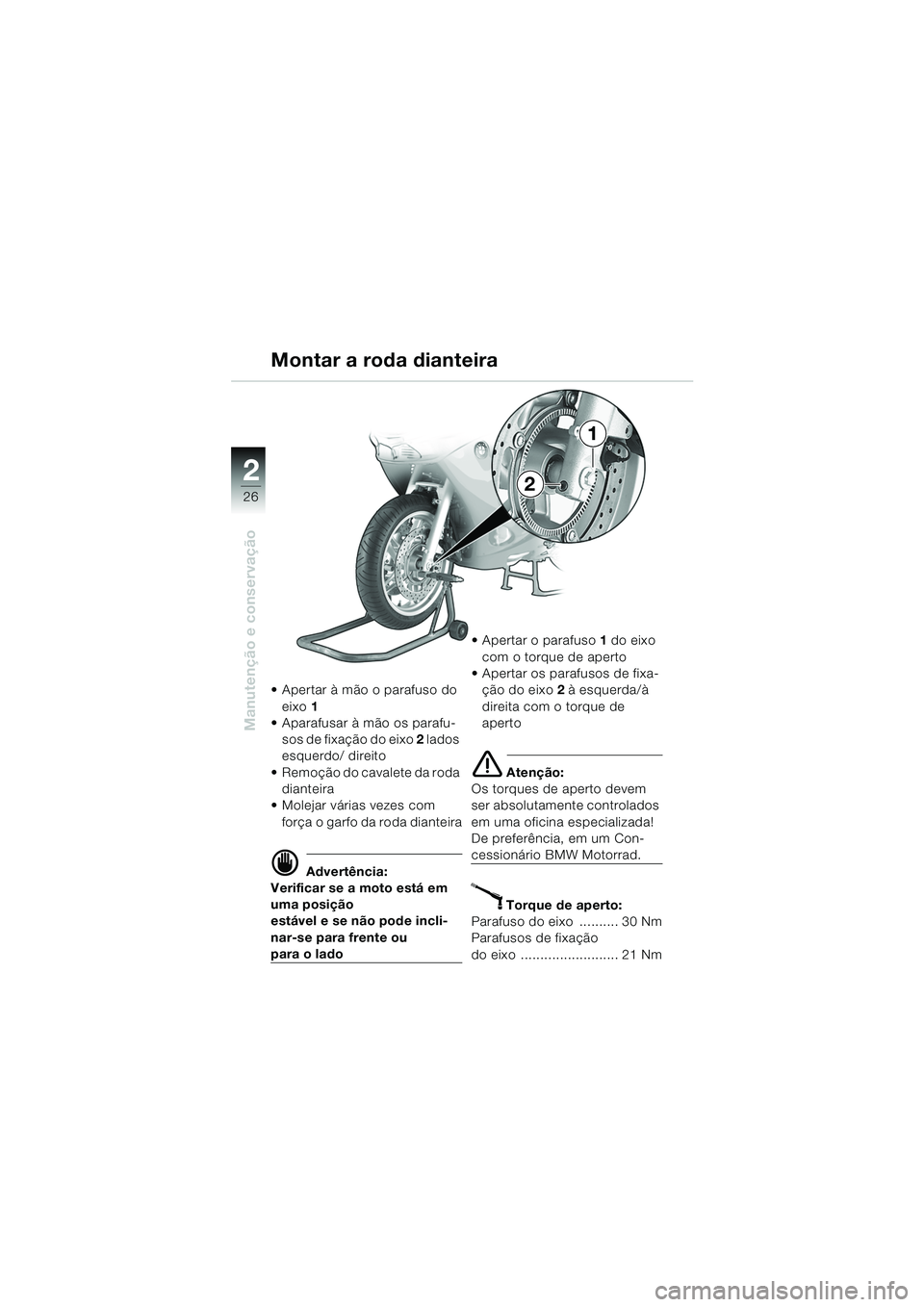

26
Manutenção e conservação
2
 Apertar à mão o parafuso do eixo 1
 Aparafusar à mão os parafu-
sos de fixação do eixo 2 lados
esquerdo/ direito
 Remoção do cavalete da roda dianteira
 Molejar várias vezes com
força o garfo da roda dianteira
d Advertência:
Verificar se a moto está em
uma posição
estável e se não pode incli-
nar-se para frente ou
para o lado  Apertar o parafuso
1 do eixo
com o torque de aperto
 Apertar os parafusos de fixa- ção do eixo 2 à esquerda/à
direita com o torque de
aperto
e Atenção:
Os torques de aperto devem
ser absolutamente controlados
em uma oficina especializada!
De preferência, em um Con-
cessionário BMW Motorrad.
X Torque de aperto:
Parafuso do eixo .......... 30 Nm
Parafusos de fixação
do eixo ......................... 21 Nm
Montar a roda dianteira
1
2
20k41bkp3.book Seite 26 Mittwoch, 26. Mai 2004 4:13 16

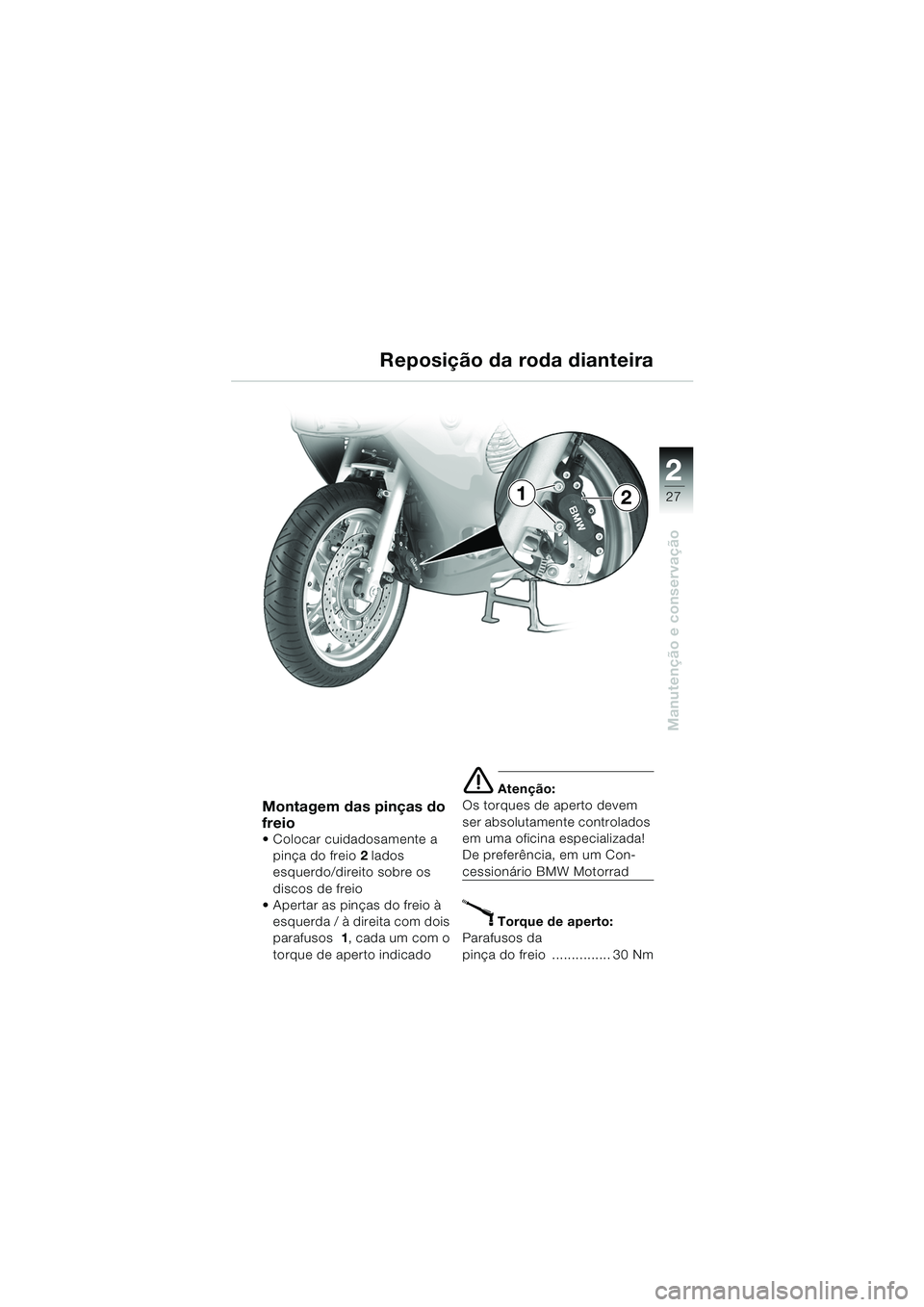

27
Manutenção e conservação
2
Montagem das pinças do
freio
 Colocar cuidadosamente a pinça do freio 2 lados
esquerdo/direito sobre os
discos de freio
 Apertar as pinças do freio à
esquerda / à direita com dois
parafusos 1, cada um com o
torque de aperto indicado
e Atenção:
Os torques de aperto devem
ser absolutamente controlados
em uma oficina especializada!
De preferência, em um Con-
cessionário BMW Motorrad
X Torque de aperto:
Parafusos da
pinça do freio ............... 30 Nm
Reposição da roda dianteira
21
20k41bkp3.book Seite 27 Mittwoch, 26. Mai 2004 4:13 16

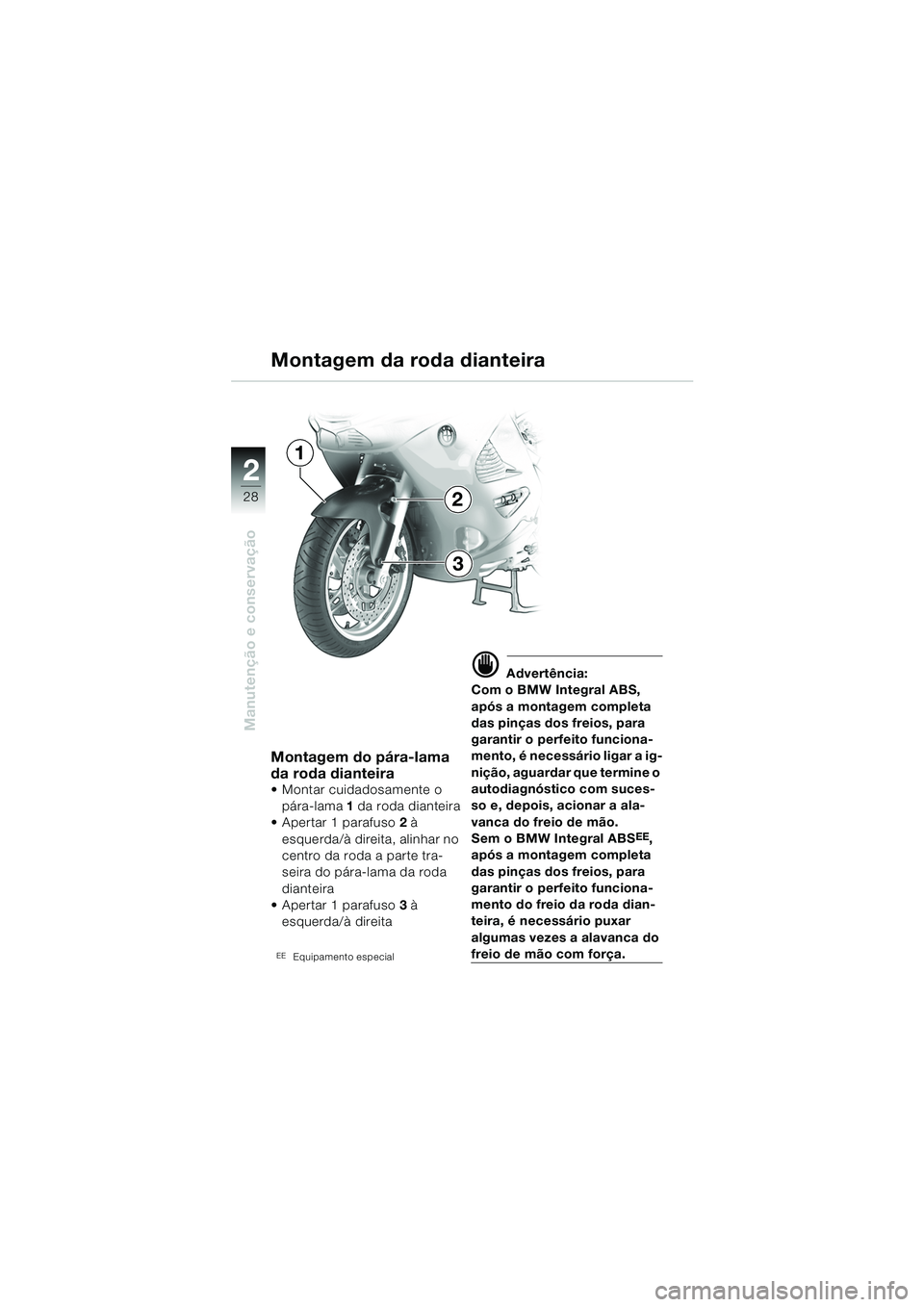

28
Manutenção e conservação
2
Montagem da roda dianteira
Montagem do pára-lama
da roda dianteira
 Montar cuidadosamente o pára-lama 1 da roda dianteira
 Apertar 1 parafuso 2 à
esquerda/à direita, alinhar no
centro da roda a parte tra-
seira do pára-lama da roda
dianteira
 Apertar 1 parafuso 3 à
esquerda/à direita
EEEquipamento especial
d Advertência:
Com o BMW Integral ABS,
após a montagem completa
das pinças dos freios, para
garantir o perfeito funciona-
mento, é necessário ligar a ig-
nição, aguardar que termine o
autodiagnóstico com suces-
so e, depois, acionar a ala-
vanca do freio de mão.
Sem o BMW Integral ABS
EE,
após a montagem completa
das pinças dos freios, para
garantir o perfeito funciona-
mento do freio da roda dian-
teira, é necessário puxar
algumas vezes a alavanca do
freio de mão com força.
1
2
3
20k41bkp3.book Seite 28 Mittwoch, 26. Mai 2004 4:13 16

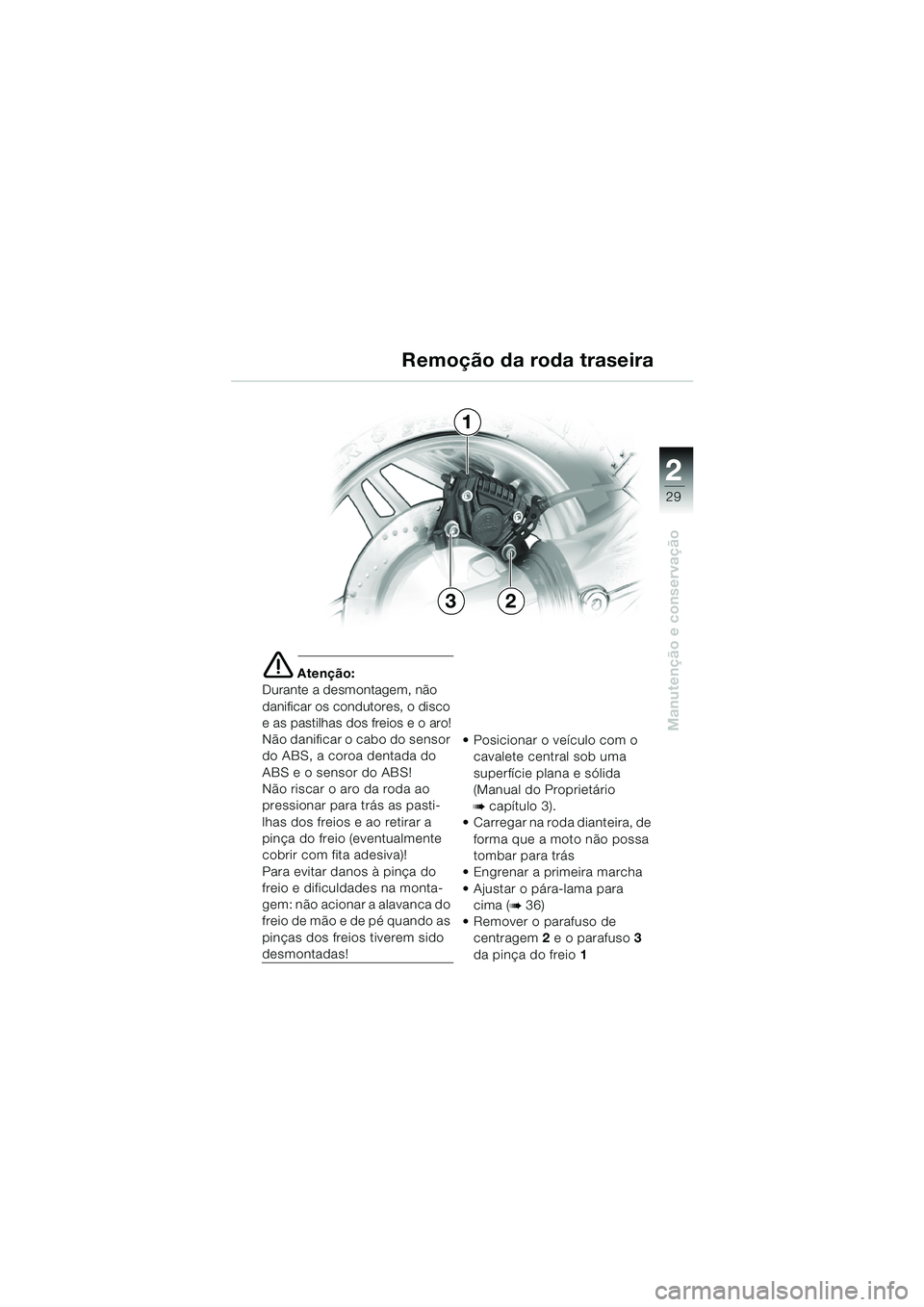

29
Manutenção e conservação
2
e Atenção:
Durante a desmontagem, não
danificar os condutores, o disco
e as pastilhas dos freios e o aro!
Não danificar o cabo do sensor
do ABS, a coroa dentada do
ABS e o sensor do ABS!
Não riscar o aro da roda ao
pressionar para trás as pasti-
lhas dos freios e ao retirar a
pinça do freio (eventualmente
cobrir com fita adesiva)!
Para evitar danos à pinça do
freio e dificuldades na monta-
gem: não acionar a alavanca do
freio de mão e de pé quando as
pinças dos freios tiverem sido
desmontadas!  Posicionar o veículo com o
cavalete central sob uma
superfície plana e sólida
(Manual do Proprietário
b capítulo 3).
 Carregar na roda dianteira, de
forma que a moto não possa
tombar para trás
 Engrenar a primeira marcha
 Ajustar o pára-lama para cima (
b 36)
 Remover o parafuso de centragem 2 e o parafuso 3
da pinça do freio 1
Remoção da roda traseira
1
32
20k41bkp3.book Seite 29 Mittwoch, 26. Mai 2004 4:13 16

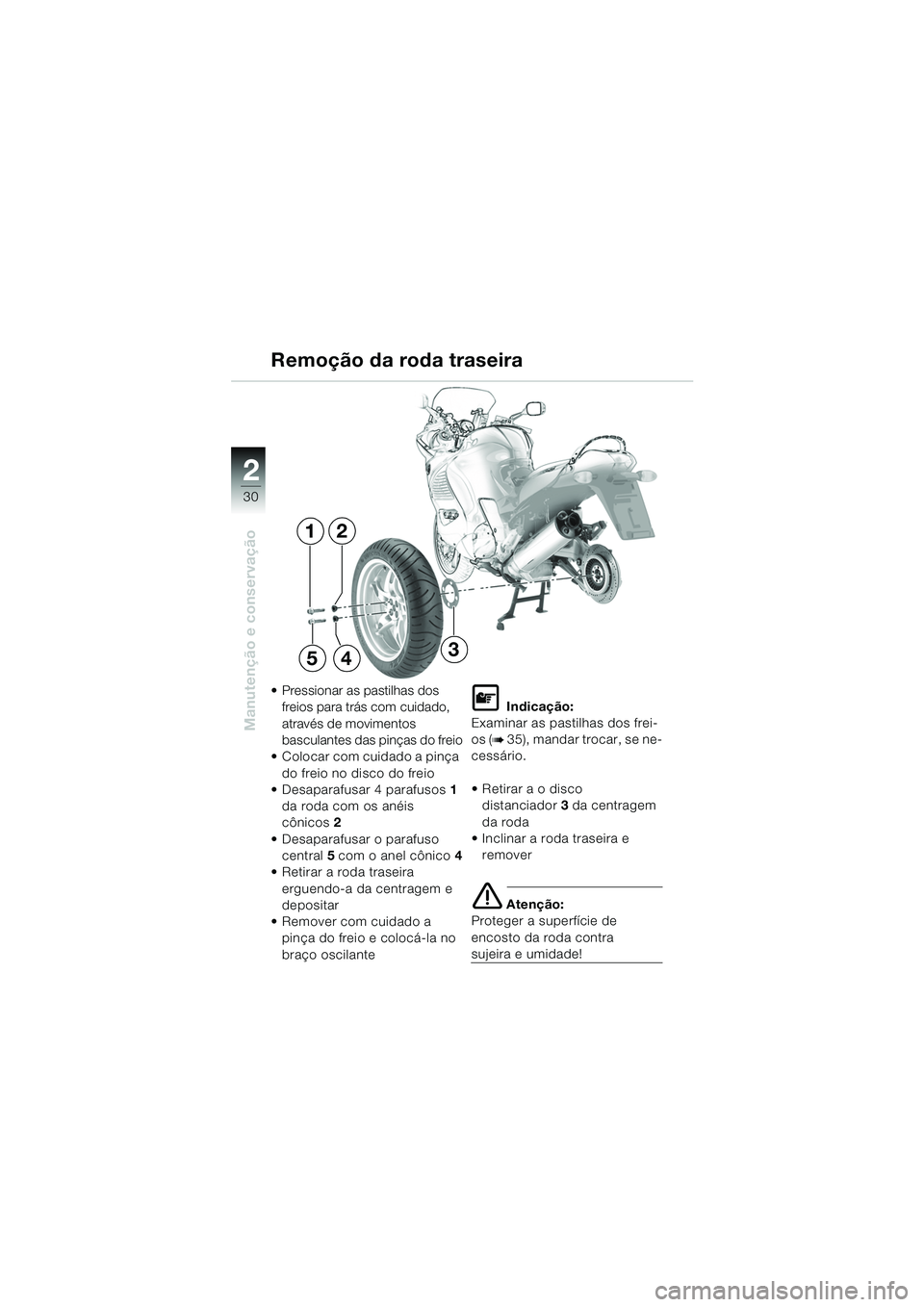

30
Manutenção e conservação
2
Remoção da roda traseira
 Pressionar as pastilhas dos freios para trás com cuidado,
através de movimentos
basculantes das pinças do freio
 Colocar com cuidado a pinça do freio no disco do freio
 Desaparafusar 4 parafusos 1
da roda com os anéis
cônicos 2
 Desaparafusar o parafuso central 5 com o anel cônico 4
 Retirar a roda traseira
erguendo-a da centragem e
depositar
 Remover com cuidado a pinça do freio e colocá-la no
braço oscilante
L Indicação:
Examinar as pastilhas dos frei-
os (
b 35), mandar trocar, se ne-
cessário.
 Retirar a o disco distanciador 3 da centragem
da roda
 Inclinar a roda traseira e
remover
e Atenção:
Proteger a superfície de
encosto da roda contra
sujeira e umidade!
1
5
2
43
20k41bkp3.book Seite 30 Mittwoch, 26. Mai 2004 4:13 16
