2004 BMW MOTORRAD K 1200 RS Instruktionsbok (in Swedish)

63
Tekniska data
3

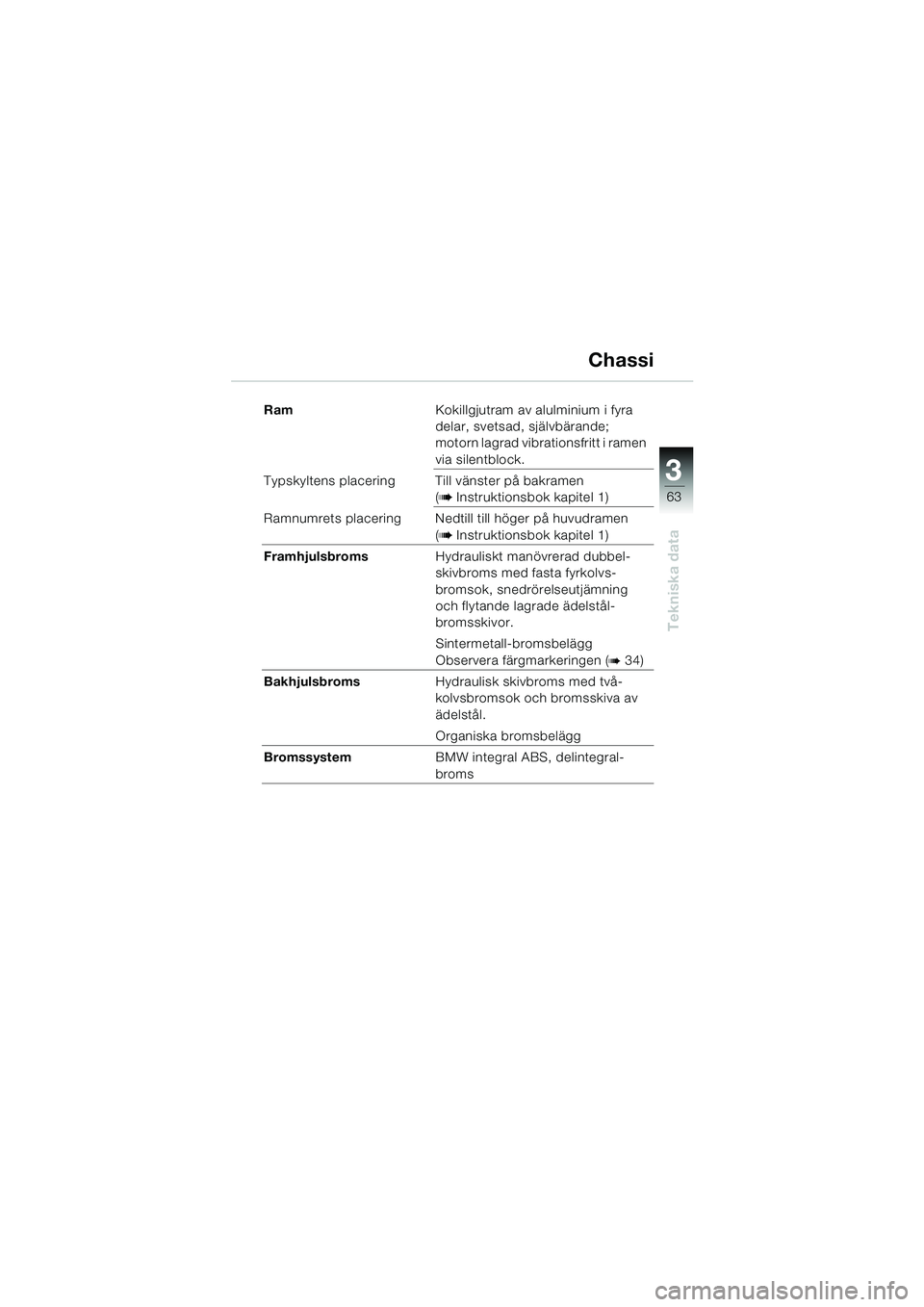

RamKokillgjutram av alulminium i fyra
delar, svetsad, självbärande;
motorn lagrad vibrationsfritt i ramen
via silentblock.
Typskyltens placering Till vänster på bakramen (
b Instruktionsbok kapitel 1)
Ramnumrets placering Nedtill till höger på huvudramen (
b Instruktionsbok kapitel 1)
Framhjulsbroms Hydrauliskt manövrerad dubbel-
skivbroms med fasta fyrkolvs-
bromsok, snedrörelseutjämning
och flytande lagrade ädelstål-
bromsskivor.
Sintermetall-bromsbelägg
Observera färgmarkeringen (
b 34)
Bakhjulsbroms Hydraulisk skivbroms med två-
kolvsbromsok och bromsskiva av
ädelstål.
Organiska bromsbelägg
Bromssystem BMW integral ABS, delintegral-
broms
Chassi
20k41bks3.book Seite 63 Mittwoch, 26. Mai 2004 4:24 16

64
Tekniska data
3
Hjulfäste
fram Telelever, momentstag med cen-tralt fjäderben, lagrat centralt i
huvudramen; ingen tippurkopp-
ling
bak Enarmssving av gjuten aluminiuim
med extra momentstag för utjäm-
ning av kardanreaktioner
(Paralever), sving med excentriskt
på svingen fastledat fjäderben
Hjulupphängning fram Gastryckfjäderben utan inställ-
ningsmöjligheter
Positiv fjädringsväg 60 mm
Negativ fjädringsväg 55 mm
Total fjädringsväg 115 mm
Gaffelrördiameter 35 mm
Hjulupphängning bak Gastryckfjäderben med inställbar
dragstegsdämpning och hydrau-
lisk fjäderförspänningsinställning;
kinematisk progression.
Positiv fjädringsväg 113 mm
Negativ fjädringsväg 37 mm
Total fjädringsväg (vid hjulet) 150 mm
Svinglängd 485 mm
Chassi
20k41bks3.book Seite 64 Mittwoch, 26. Mai 2004 4:24 16

65
Tekniska data
3

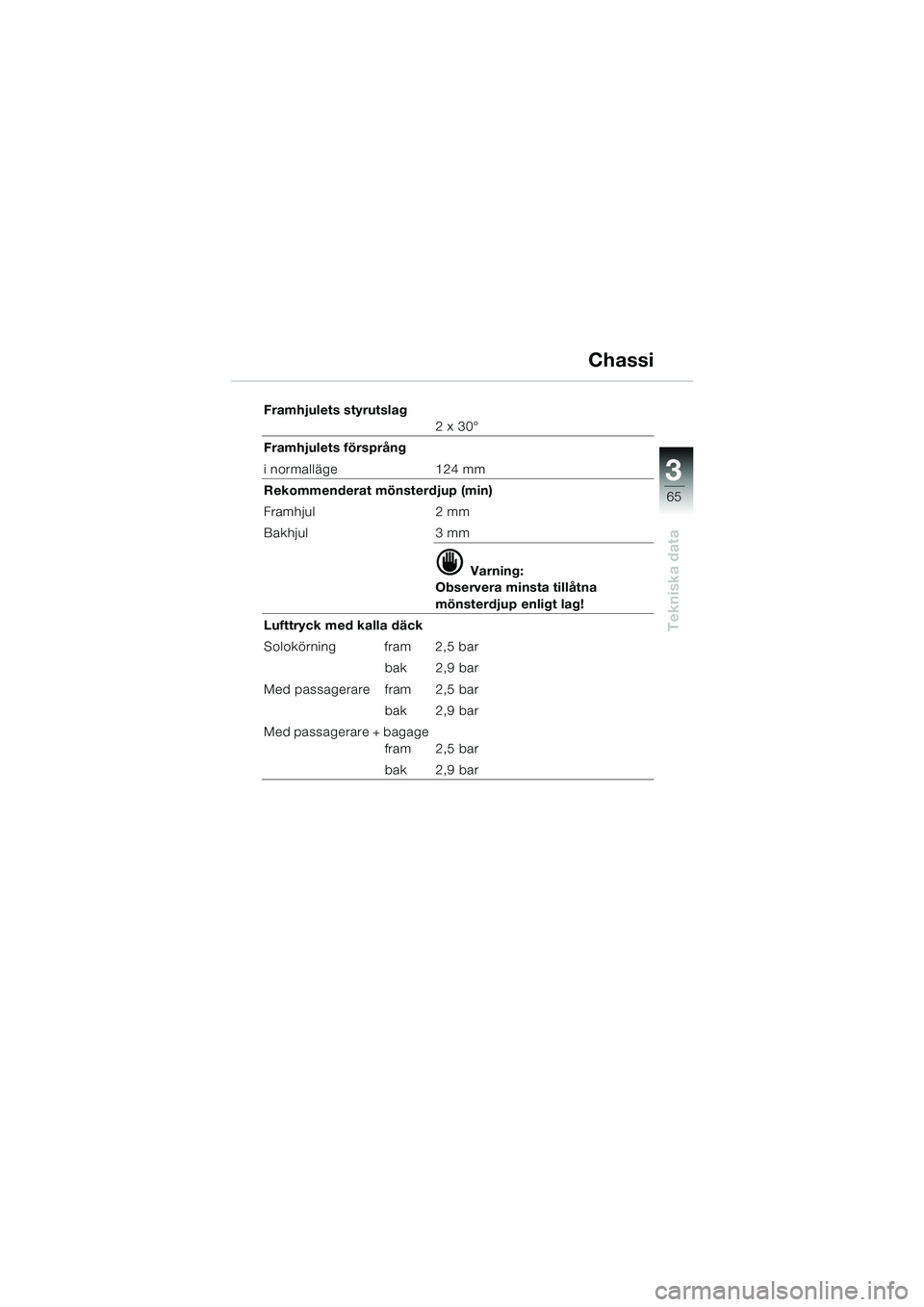

Framhjulets styrutslag2 x 30°
Framhjulets försprång
i normalläge 124 mm
Rekommenderat mönsterdjup (min)
Framhjul 2 mm
Bakhjul 3 mm
d Varning:
Observera minsta tillåtna
mönsterdjup enligt lag!
Lufttryck med kalla däck
Solokörning fram 2,5 bar bak 2,9 bar
Med passagerare fram 2,5 bar bak 2,9 bar
Med passagerare + bagage fram 2,5 bar
bak 2,9 bar
Chassi
20k41bks3.book Seite 65 Mittwoch, 26. Mai 2004 4:24 16

66
Tekniska data
3
Hjul och däckBMW gjutna lättmetallfälgar,
5 dubbeleker-design
lågprofildäck
Framhjul Fälg med sned skuldra och dubbel-
puckel
Dimension och beteckning 3,50 x 17”
Däckdimension och
beteckning 120/70 ZR 17
TUBELESS (slanglöst)
Bakhjul Fälg med sned skuldra och dubbel-
puckel
Dimension och beteckning 5,00 x 17”
Extrautrustning 5,50 x 17”
Däckdimension och
beteckning 170/60 ZR 17
TUBELESS (slanglöst)
Extrautrustning 180/55 ZR 17 TUBELESS (slanglöst)
Chassi
20k41bks3.book Seite 66 Mittwoch, 26. Mai 2004 4:24 16

67
Tekniska data
3

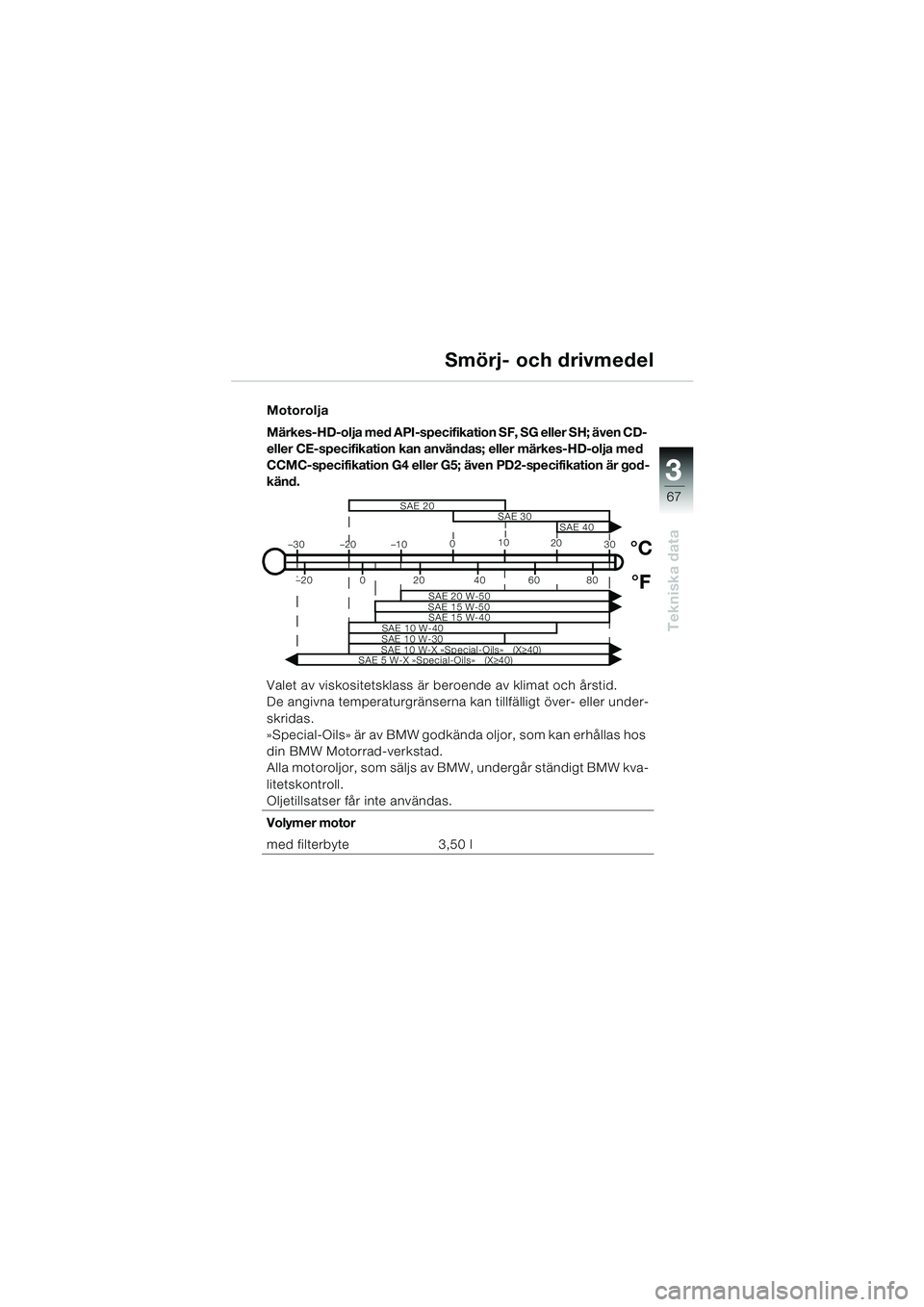

Motorolja
Märkes-HD-olja med API-specifikation SF, SG eller SH; även CD-
eller CE-specifikation kan användas; eller märkes-HD-olja med
CCMC-specifikation G4 eller G5; även PD2-specifikation är god-
känd.
Valet av viskositetsklass är beroende av klimat och årstid.
De angivna temperaturgränserna kan tillfälligt över- eller under-
skridas.
»Special-Oils» är av BMW godkända oljor, som kan erhållas hos
din BMW Motorrad-verkstad.
Alla motoroljor, som säljs av BMW, undergår ständigt BMW kva-
litetskontroll.
Oljetillsatser får inte användas.
Volymer motor
med filterbyte3,50 l
SAE 40
SAE 10 W-X »Special-Oils» (X ≥40)
SAE 10 W-30
SAE 20
SAE 30
SAE 20 W-50
SAE 15 W-50 SAE 15 W-40
SAE 10 W-40
–30 –20 –10
0 10
30
°C
0204060°F–20
SAE 5 W-X »Special-Oils» (X ≥40)
20
80
Smörj- och drivmedel
20k41bks3.book Seite 67 Mittwoch, 26. Mai 2004 4:24 16

68
Tekniska data
3

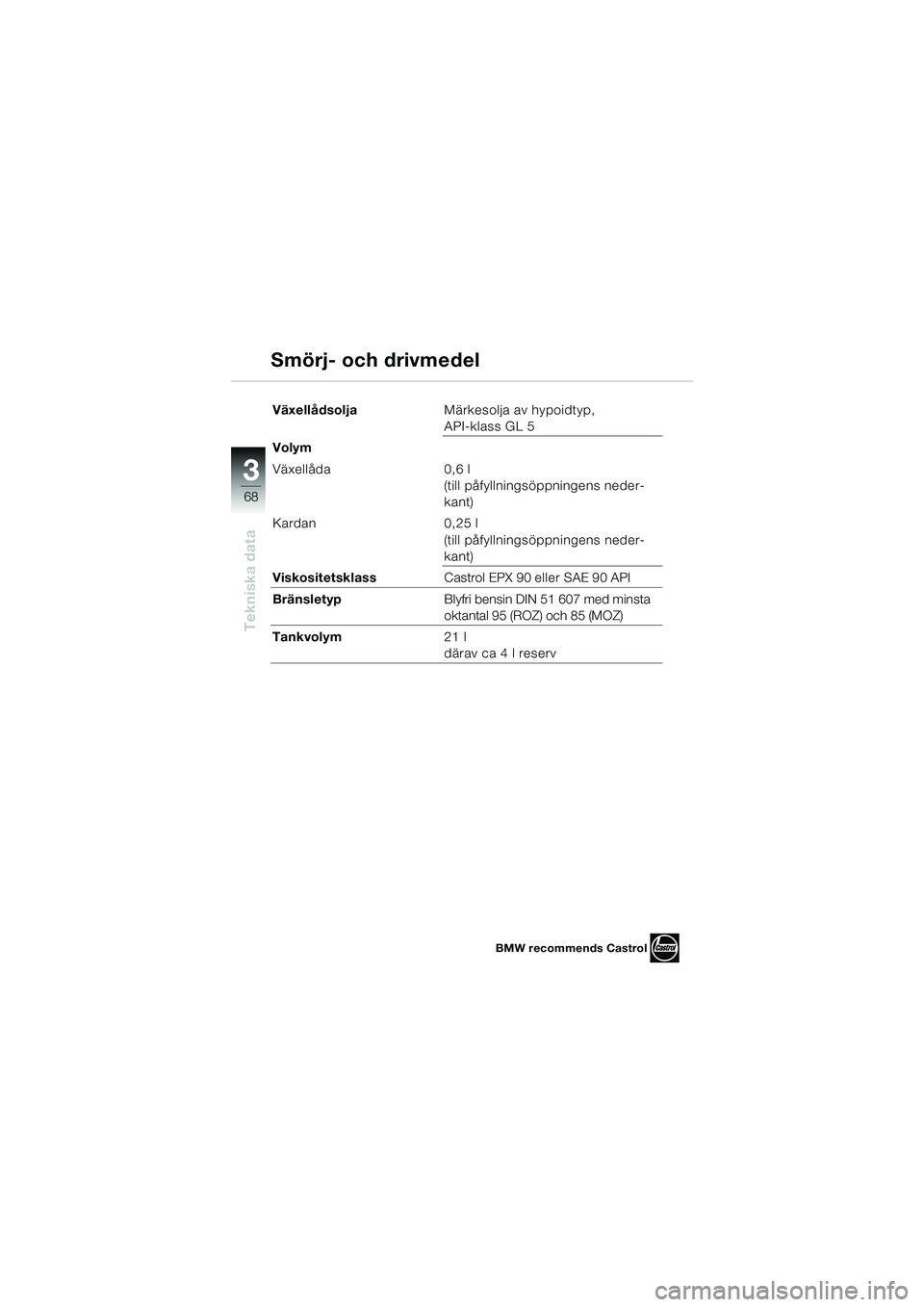

VäxellådsoljaMärkesolja av hypoidtyp,
API-klass GL 5
Volym
Växellåda 0,6 l
(till påfyllningsöppningens neder-
kant)
Kardan 0,25 l
(till påfyllningsöppningens neder-
kant)
Viskositetsklass Castrol EPX 90 eller SAE 90 API
Bränsletyp Blyfri bensin DIN 51 607 med minsta
oktantal 95 (ROZ) och 85 (MOZ)
Tankvolym 21 l
därav ca 4 l reserv
Smörj- och drivmedel
BMW recommends Castrol
20k41bks3.book Seite 68 Mittwoch, 26. Mai 2004 4:24 16

69
Tekniska data
3
Lagersmörjning
och övriga smörjställenMärkesrullagerfett,
nyttotemperaturområde
–25 °C …+120 °C,
droppunkt 190 °C,
högeffektivt korrosionsskydd, god
vatten-/oxidationsbeständighet;
t ex Shell Retinax EP2
Bromsvätska DOT 4
Vi rekommenderar BMW bromsvät-
skor
e OBS!
Använd endast ny bromsvätska
med specifikation DOT 4!
Motorkylvätska Långtidsverkande märkesfrost- och
korrosionsskyddsmedel
blandningsförhållande 50% : 50%
e OBS!
Använd endast nitritfritt frost- och
korrosionsskyddsmedel!
Smörj- och drivmedel
20k41bks3.book Seite 69 Mittwoch, 26. Mai 2004 4:24 16

70
Tekniska data
3

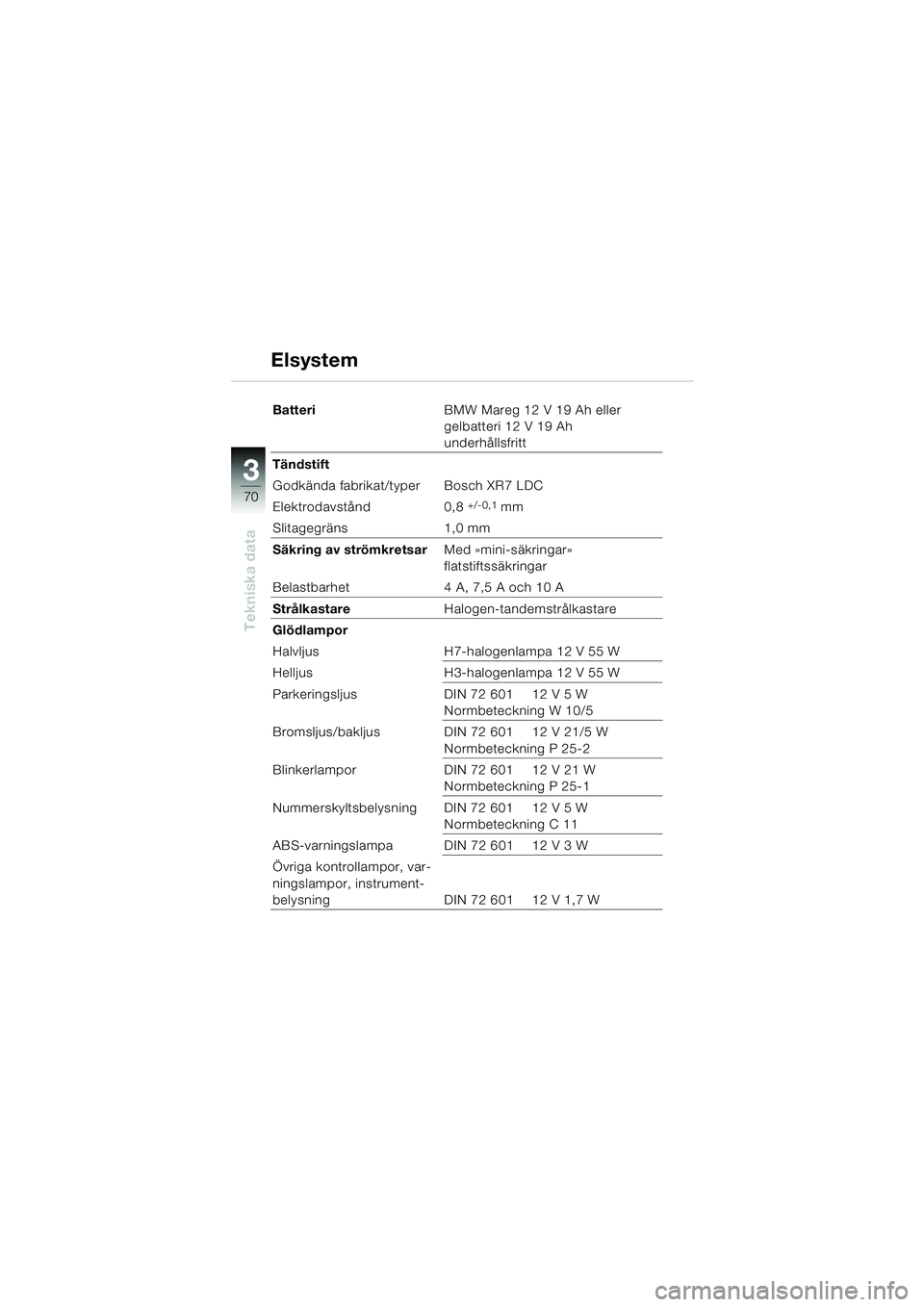

BatteriBMW Mareg 12 V 19 Ah eller
gelbatteri 12 V 19 Ah
underhållsfritt
Tändstift
Godkända fabrikat/typer Bosch XR7 LDC
Elektrodavstånd 0,8
+/-0,1 mm
Slitagegräns 1,0 mm
Säkring av strömkretsar Med »mini-säkringar»
flatstiftssäkringar
Belastbarhet 4 A, 7,5 A och 10 A
Strålkastare Halogen-tandemstrålkastare
Glödlampor
Halvljus H7-halogenlampa 12 V 55 W
Helljus H3-halogenlampa 12 V 55 W
Parkeringsljus DIN 72 601 12 V 5 W Normbeteckning W 10/5
Bromsljus/bakljus DIN 72 601 12 V 21/5 W Normbeteckning P 25-2
Blinkerlampor DIN 72 601 12 V 21 W Normbeteckning P 25-1
Nummerskyltsbelysning DIN 72 601 12 V 5 W Normbeteckning C 11
ABS-varningslampa DIN 72 601 12 V 3 W
Övriga kontrollampor, var-
ningslampor, instrument-
belysning DIN 72 601 12 V 1,7 W
Elsystem
20k41bks3.book Seite 70 Mittwoch, 26. Mai 2004 4:24 16
