2004 BMW MOTORRAD K 1200 RS Instruktionsbok (in Swedish)

39
Underhåll och skötsel
2
Nummerskyltsbelysning
e OBS!
Koppla från tändningen före
byte av glödlampor!
L Anvisning:
Rör inte vid lamporna med fing-
rarna. Fatta glödlampan med en
ren, torr duk då du ska montera
den.  Ställ upp motorcykeln på cen-
tralstödet
 Skruva ur de två skruvarna 1
Ta bort
nummerskyltsbelysningen 3
nedåt
 Tryck tillbaka fjäderbygeln
och ta ut glödlampan 2
–Nummerskyltslampa 2:
12 V 5 W Sofitte
 Sätt in glödlampan i de båda fjäderbyglarna
Sätt in nummerskyltsbelysningen 3 i
lamphuset och observera
därvid stiftet 4
 Dra åt de två skruvarna 1
Byte av glödlampor
3
1
4
2
20k41bks3.book Seite 39 Mittwoch, 26. Mai 2004 4:24 16

40
Underhåll och skötsel
2
Blinker fram
e OBS!
Koppla från tändningen före
byte av glödlampor!
L Anvisning:
Rör inte vid lamporna med fing-
rarna. Fatta glödlampan med en
ren, torr duk då du ska montera
den.  Ställ upp motorcykeln på cen-
tralstödet
 Skruva ur fästskruven 1
 Ta bort blinkerlamphuset 2
från frontkåpan
Byte av glödlampor
123
20k41bks3.book Seite 40 Mittwoch, 26. Mai 2004 4:24 16

41
Underhåll och skötsel
2

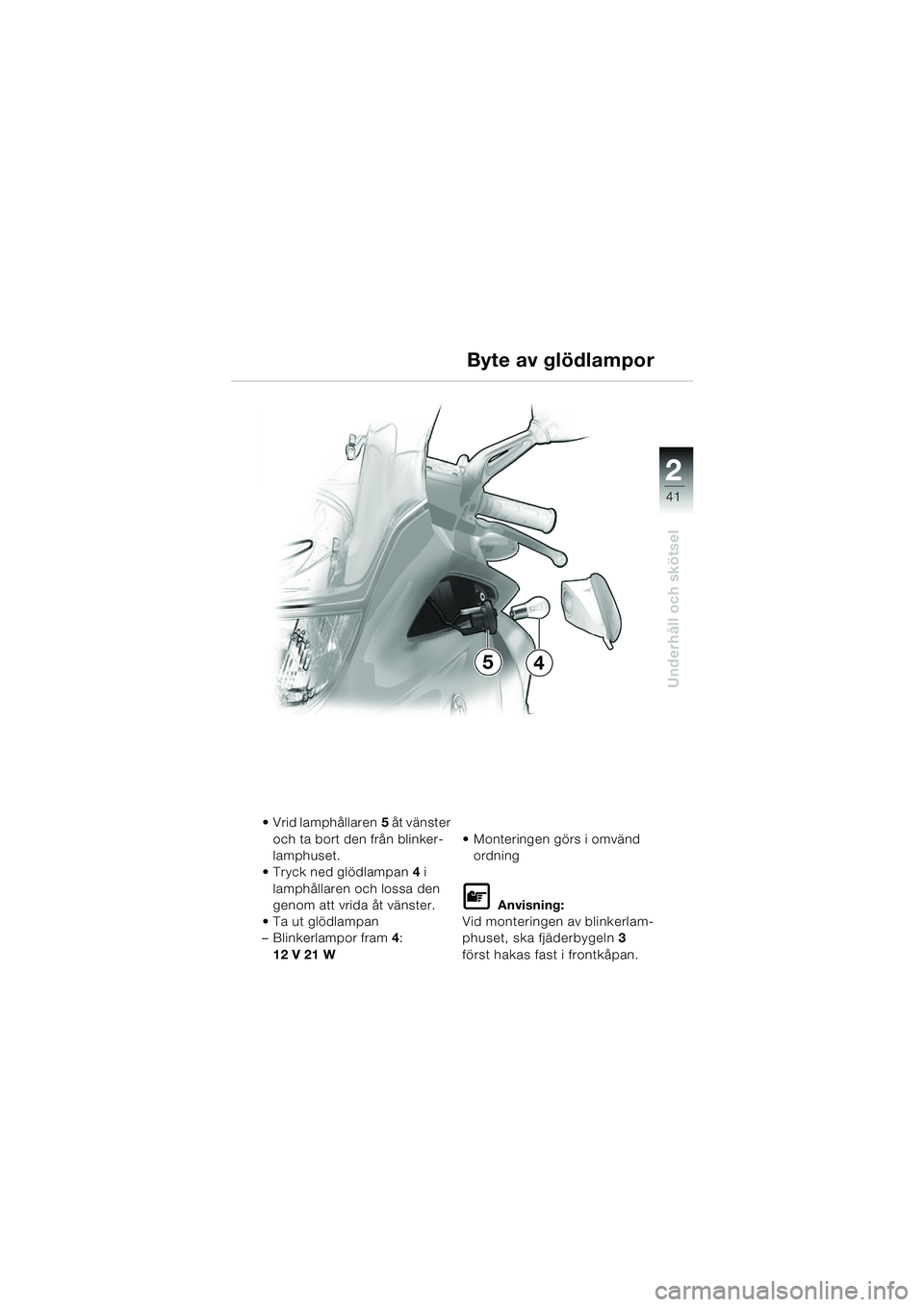

Vrid lamphållaren5 åt vänster
och ta bort den från blinker-
lamphuset.
 Tryck ned glödlampan 4 i
lamphållaren och lossa den
genom att vrida åt vänster.
 Ta ut glödlampan
– Blinkerlampor fram 4:
12 V 21 W  Monteringen görs i omvänd
ordning
L Anvisning:
Vid monteringen av blinkerlam-
phuset, ska fjäderbygeln 3
först hakas fast i frontkåpan.
Byte av glödlampor
54
20k41bks3.book Seite 41 Mittwoch, 26. Mai 2004 4:24 16

42
Underhåll och skötsel
2

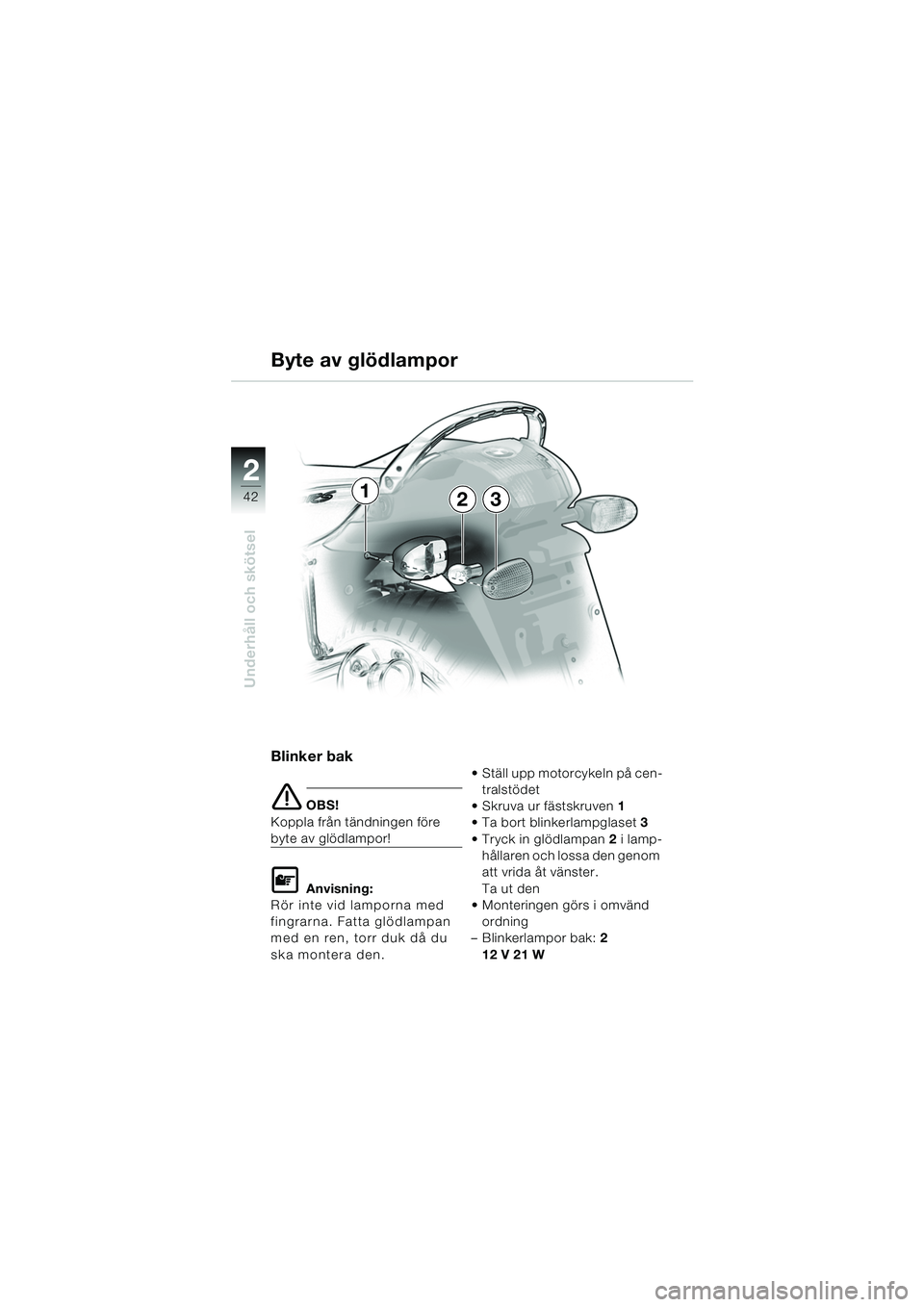

Blinker bak
e OBS!
Koppla från tändningen före
byte av glödlampor!
L Anvisning:
Rör inte vid lamporna med
fingrarna. Fatta glödlampan
med en ren, torr duk då du
ska montera den.  Ställ upp motorcykeln på cen-
tralstödet
 Skruva ur fästskruven 1
 Ta bort blinkerlampglaset 3
 Tryck in glödlampan 2 i lamp-
hållaren och lossa den genom
att vrida åt vänster.
Ta ut den
 Monteringen görs i omvänd
ordning
– Blinkerlampor bak: 2
12 V 21 W
Byte av glödlampor
231
20k41bks3.book Seite 42 Mittwoch, 26. Mai 2004 4:24 16

43
Underhåll och skötsel
2

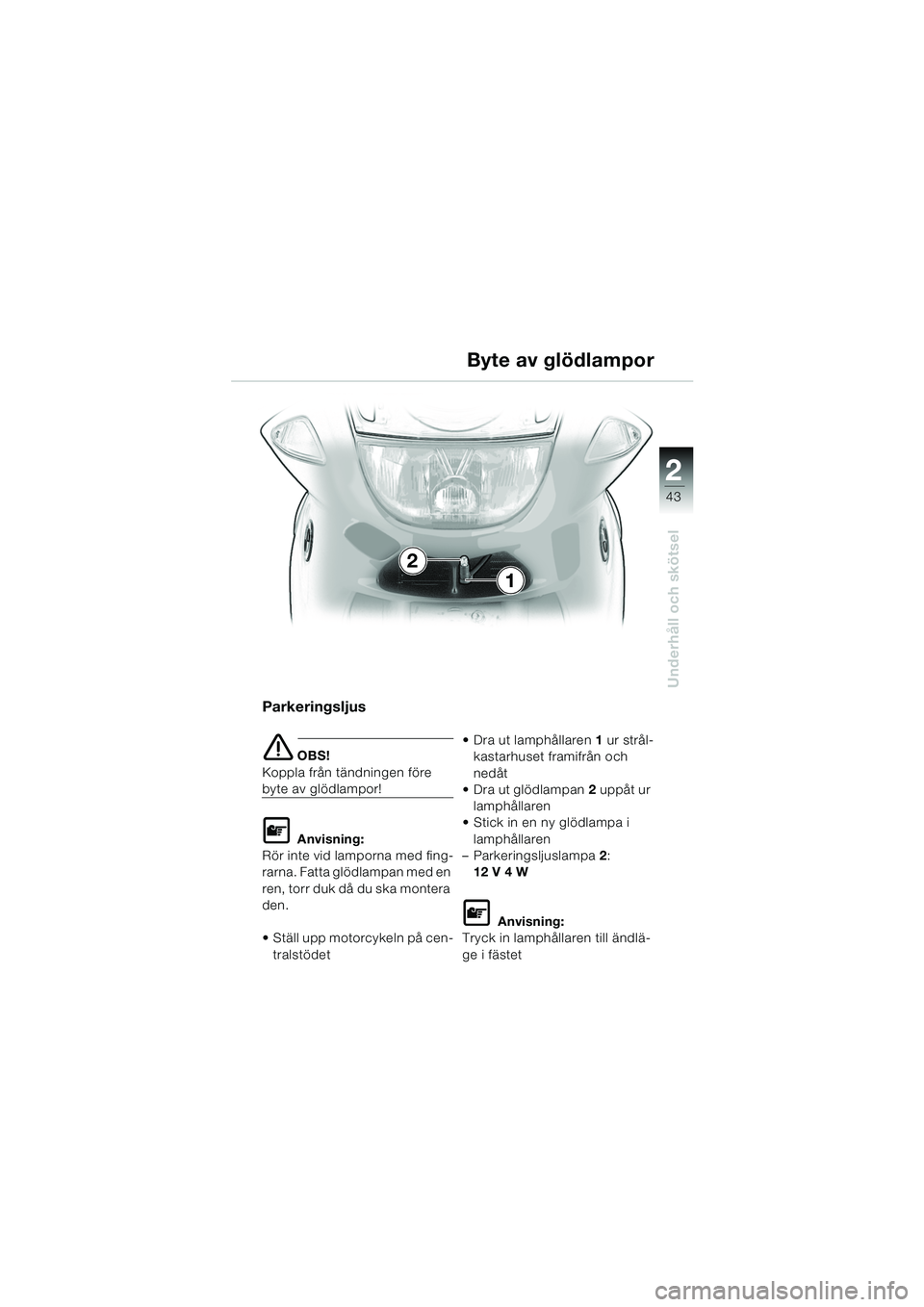

Parkeringsljus
e OBS!
Koppla från tändningen före
byte av glödlampor!
L Anvisning:
Rör inte vid lamporna med fing-
rarna. Fatta glödlampan med en
ren, torr duk då du ska montera
den.
 Ställ upp motorcykeln på cen- tralstödet  Dra ut lamphållaren
1 ur strål-
kastarhuset framifrån och
nedåt
 Dra ut glödlampan 2 uppåt ur
lamphållaren
 Stick in en ny glödlampa i
lamphållaren
– Parkeringsljuslampa 2:
12 V 4 W
L Anvisning:
Tryck in lamphållaren till ändlä-
ge i fästet
Byte av glödlampor
2
1
20k41bks3.book Seite 43 Mittwoch, 26. Mai 2004 4:24 16

44
Underhåll och skötsel
2

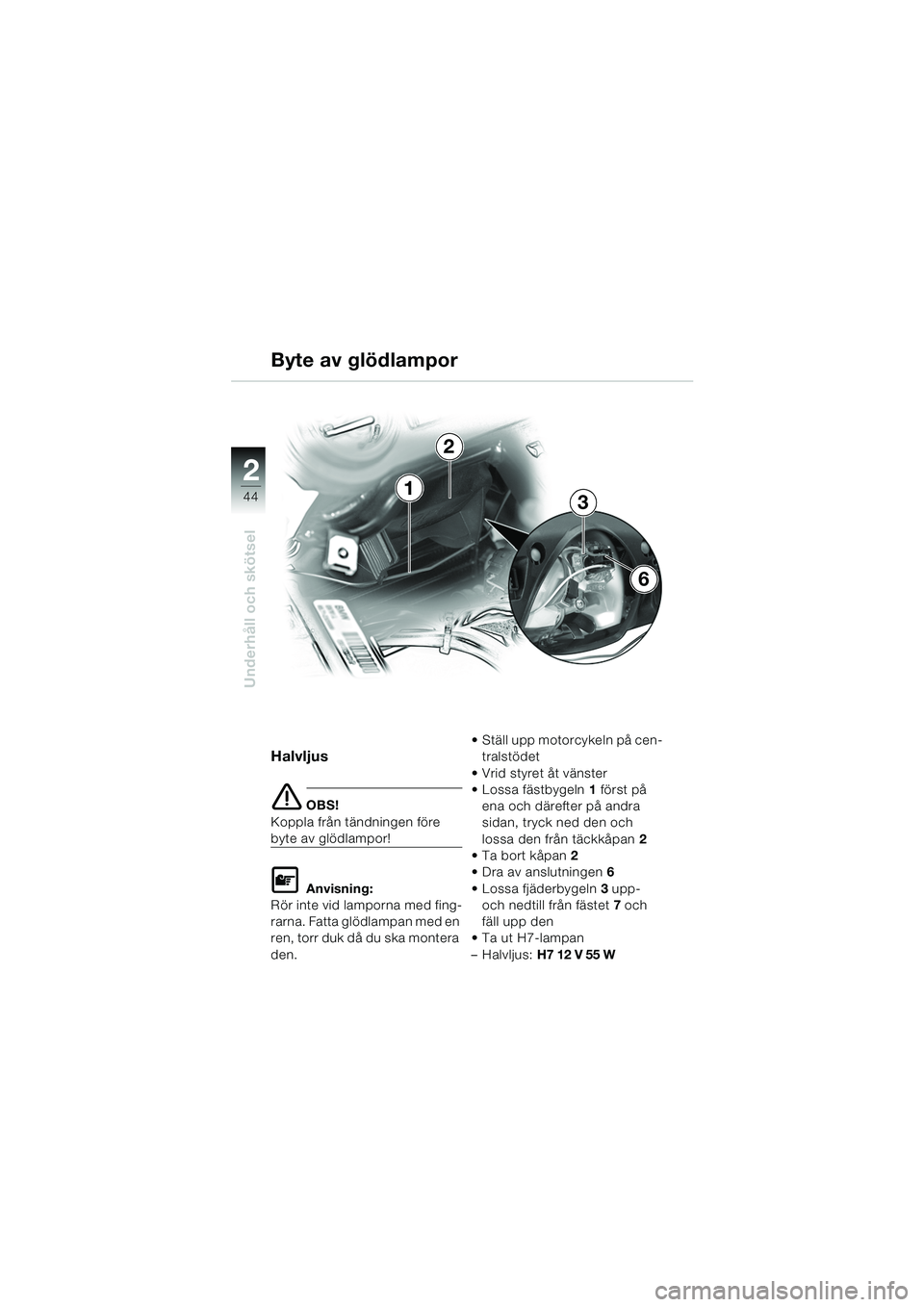

Halvljus
e OBS!
Koppla från tändningen före
byte av glödlampor!
L Anvisning:
Rör inte vid lamporna med fing-
rarna. Fatta glödlampan med en
ren, torr duk då du ska montera
den.  Ställ upp motorcykeln på cen-
tralstödet
 Vrid styret åt vänster
 Lossa fästbygeln 1 först på
ena och därefter på andra
sidan, tryck ned den och
lossa den från täckkåpan 2
Ta bort kåpan 2
Dra av anslutningen 6
 Lossa fjäderbygeln 3 upp-
och nedtill från fästet 7 och
fäll upp den
 Ta ut H7-lampan
–Halvljus: H7 12 V 55 W
1
2
3
6
Byte av glödlampor
20k41bks3.book Seite 44 Mittwoch, 26. Mai 2004 4:24 16

45
Underhåll och skötsel
2

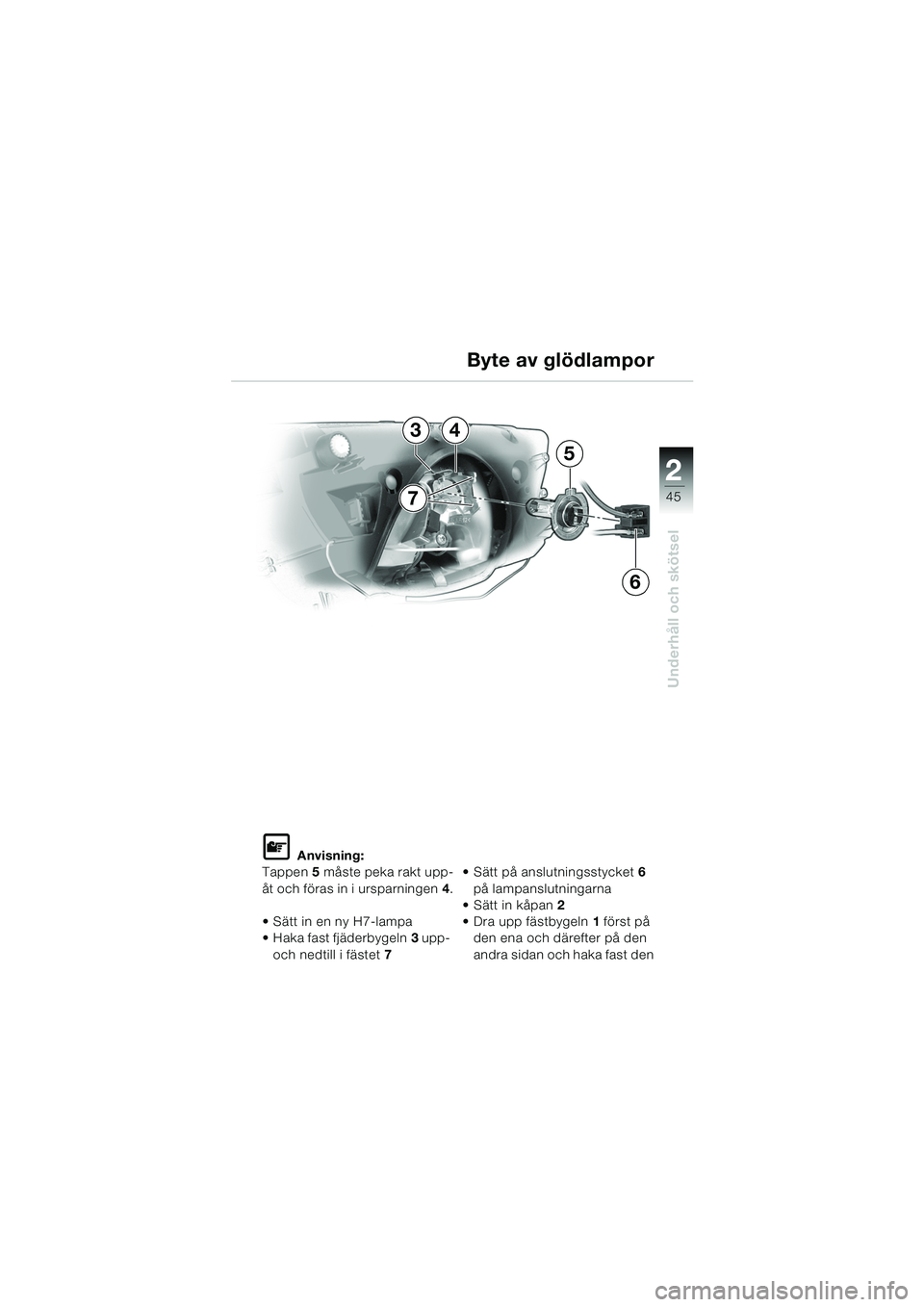

L Anvisning:
Tappen 5 måste peka rakt upp-
åt och föras in i ursparningen 4.
 Sätt in en ny H7-lampa
 Haka fast fjäderbygeln 3 upp-
och nedtill i fästet 7 Sätt på anslutningsstycket
6
på lampanslutningarna
Sätt in kåpan 2
 Dra upp fästbygeln 1 först på
den ena och därefter på den
andra sidan och haka fast den
Byte av glödlampor
4
6
7
5
3
20k41bks3.book Seite 45 Mittwoch, 26. Mai 2004 4:24 16

46
Underhåll och skötsel
21
2
5
43

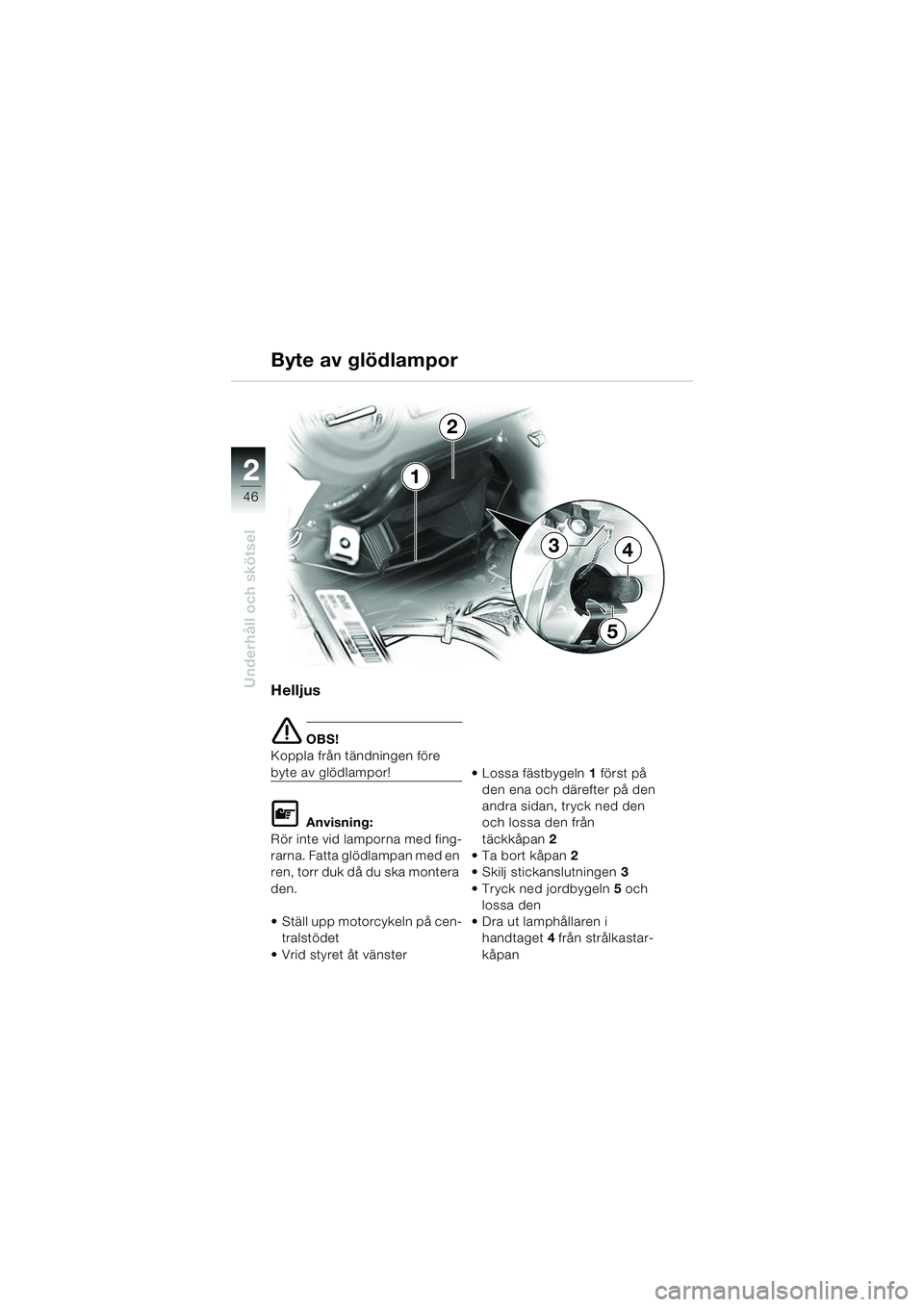

Helljus
e OBS!
Koppla från tändningen före
byte av glödlampor!
L Anvisning:
Rör inte vid lamporna med fing-
rarna. Fatta glödlampan med en
ren, torr duk då du ska montera
den.
 Ställ upp motorcykeln på cen- tralstödet
 Vrid styret åt vänster  Lossa fästbygeln
1 först på
den ena och därefter på den
andra sidan, tryck ned den
och lossa den från
täckkåpan 2
Ta bort kåpan 2
 Skilj stickanslutningen 3
 Tryck ned jordbygeln 5 och
lossa den
 Dra ut lamphållaren i handtaget 4 från strålkastar-
kåpan
Byte av glödlampor
