2004 BMW MOTORRAD K 1200 RS Instruktionsbok (in Swedish)

15
Underhåll och skötsel
2
Din motorcykel är utrustad med
digital motorelektronik
(MOTRONIC) och ett högeffek-
tivt tändsystem.
d Varning:
Rör inte vid strömförande
delar när motorn går eller
tändningen är tillkopplad!
–Livsfara!
Vid arbeten på elsystemet
måste strömmen vara från-
kopplad (koppla från tändnin-
gen). Ännu säkrare är det att
lossa batteriets minuskabel
och isolera den. För genomförandet av under-
hålls- och skötselarbetena som
beskrivs i det följande kapitlet
krävs tekniska kunskaper och
gott handlag.
Din motorcykel har en mycket
hög teknisk standard. För att
hålla den i gott trim behövs spe-
cialverktyg, diagnos- och prov-
system samt goda
fackkunskaper.
Allmänna anvisningar
20k41bks3.book Seite 15 Mittwoch, 26. Mai 2004 4:24 16

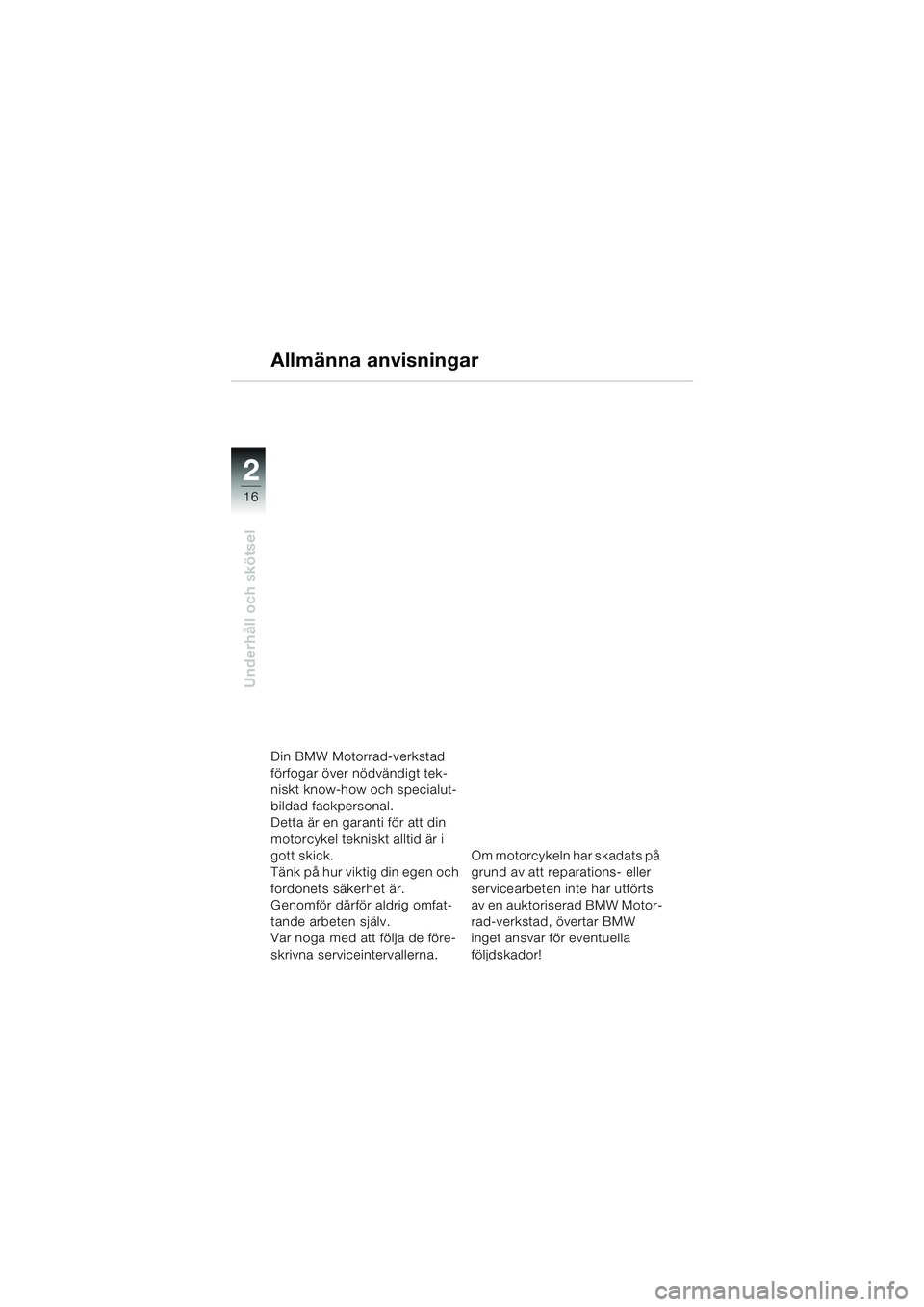

16
Underhåll och skötsel
2
Allmänna anvisningar
Din BMW Motorrad-verkstad
förfogar över nödvändigt tek-
niskt know-how och specialut-
bildad fackpersonal.
Detta är en garanti för att din
motorcykel tekniskt alltid är i
gott skick.
Tänk på hur viktig din egen och
fordonets säkerhet är.
Genomför därför aldrig omfat-
tande arbeten själv.
Var noga med att följa de före-
skrivna serviceintervallerna. Om motorcykeln har skadats på
grund av att reparations- eller
servicearbeten inte har utförts
av en auktoriserad BMW Motor-
rad-verkstad, övertar BMW
inget ansvar för eventuella
följdskador!
20k41bks3.book Seite 16 Mittwoch, 26. Mai 2004 4:24 16

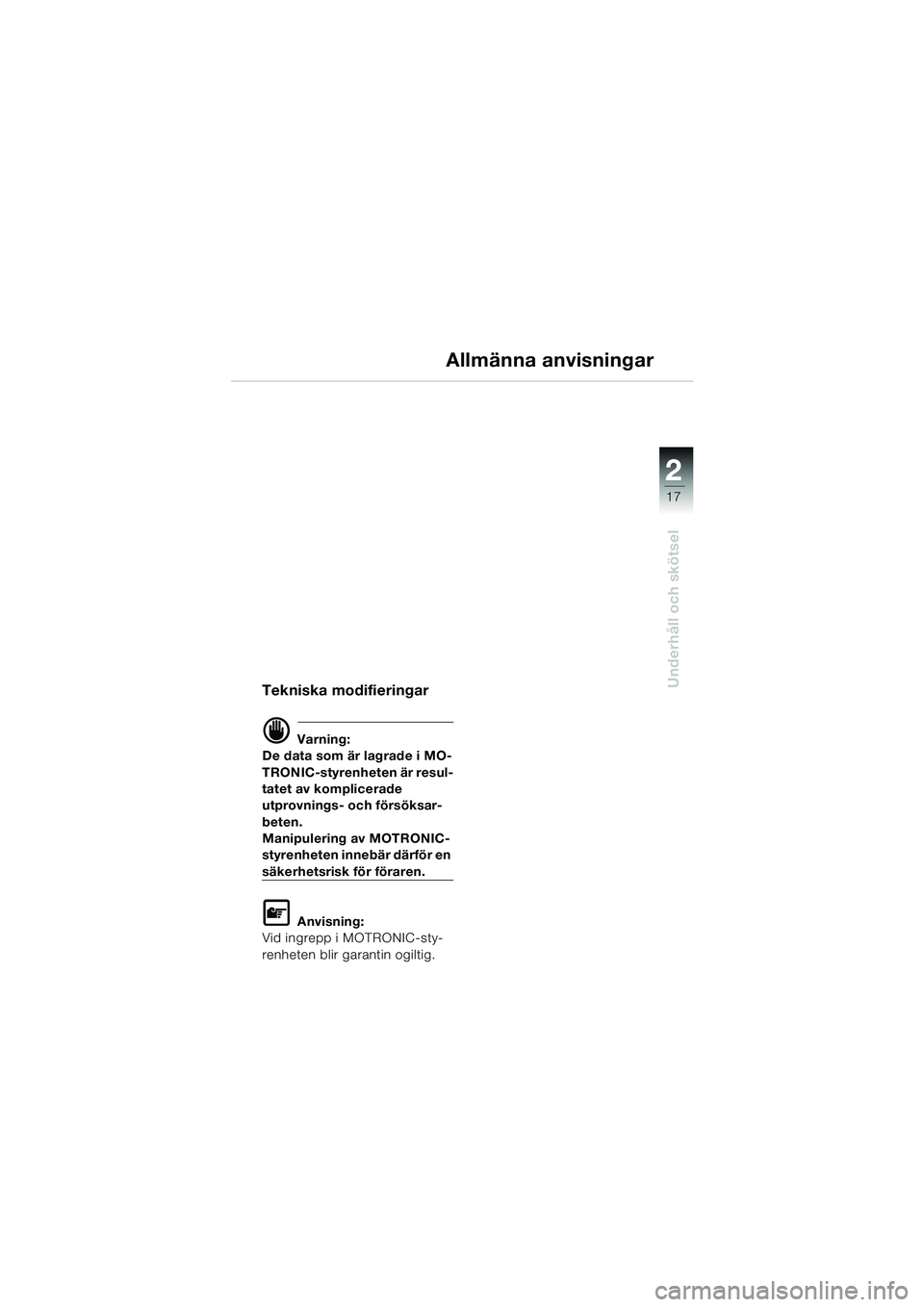

17
Underhåll och skötsel
2
Allmänna anvisningar
Tekniska modifieringar
d Varning:
De data som är lagrade i MO-
TRONIC-styrenheten är resul-
tatet av komplicerade
utprovnings- och försöksar-
beten.
Manipulering av MOTRONIC-
styrenheten innebär därför en
säkerhetsrisk för föraren.
L Anvisning:
Vid ingrepp i MOTRONIC-sty-
renheten blir garantin ogiltig.
20k41bks3.book Seite 17 Mittwoch, 26. Mai 2004 4:24 16

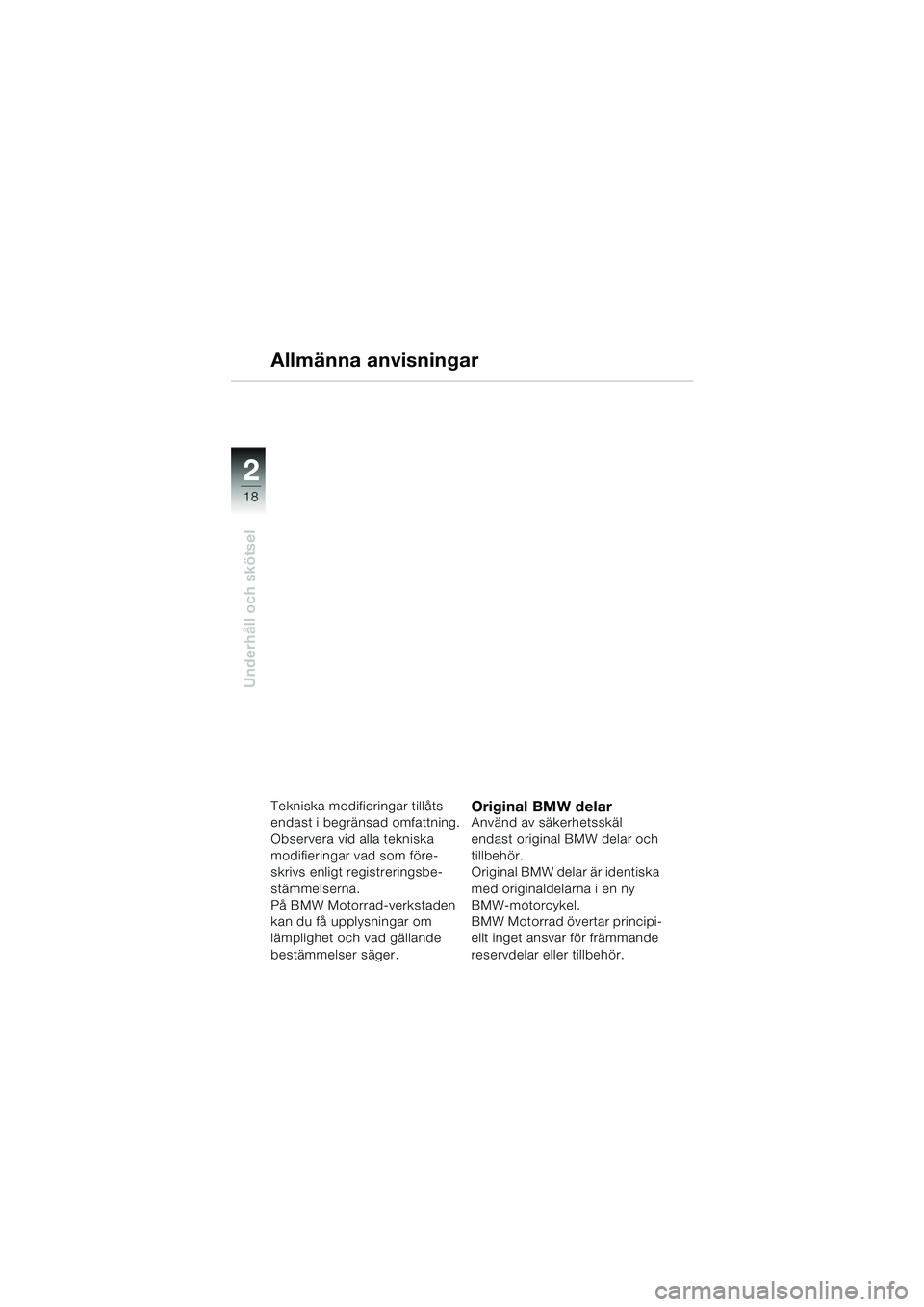

18
Underhåll och skötsel
2
Allmänna anvisningar
Tekniska modifieringar tillåts
endast i begränsad omfattning.
Observera vid alla tekniska
modifieringar vad som före-
skrivs enligt registreringsbe-
stämmelserna.
På BMW Motorrad-verkstaden
kan du få upplysningar om
lämplighet och vad gällande
bestämmelser säger.Original BMW delarAnvänd av säkerhetsskäl
endast original BMW delar och
tillbehör.
Original BMW delar är identiska
med originaldelarna i en ny
BMW-motorcykel.
BMW Motorrad övertar principi-
ellt inget ansvar för främmande
reservdelar eller tillbehör.
20k41bks3.book Seite 18 Mittwoch, 26. Mai 2004 4:24 16

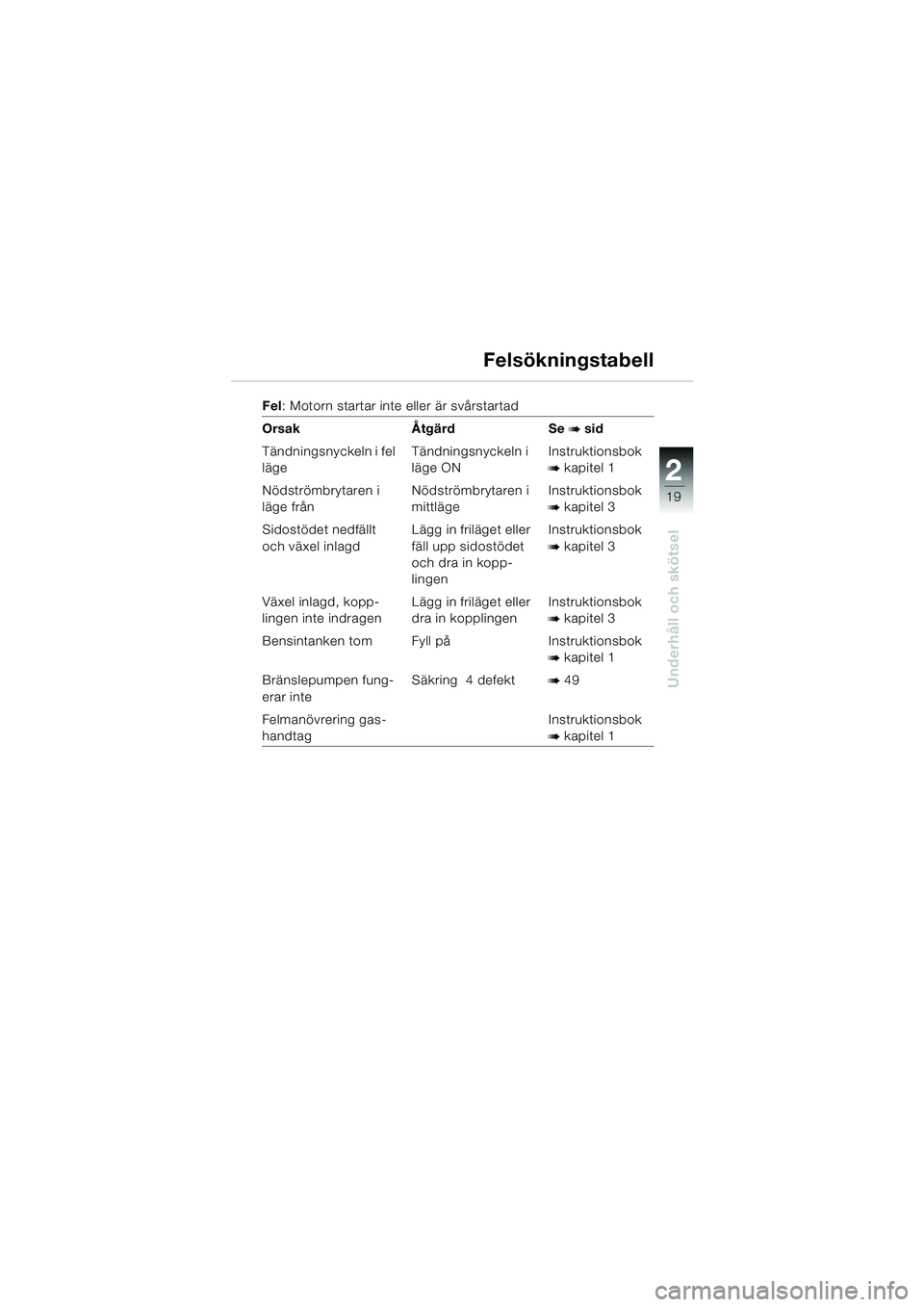

19
Underhåll och skötsel
2
Felsökningstabell
Fel: Motorn startar inte eller är svårstartad
Orsak Åtgärd Se
b sid
Tändningsnyckeln i fel
läge Tändningsnyckeln i
läge ONInstruktionsbok
bkapitel 1
Nödströmbrytaren i
läge från Nödströmbrytaren i
mittlägeInstruktionsbok
bkapitel 3
Sidostödet nedfällt
och växel inlagd Lägg in friläget eller
fäll upp sidostödet
och dra in kopp-
lingenInstruktionsbok
bkapitel 3
Växel inlagd, kopp-
lingen inte indragen Lägg in friläget eller
dra in kopplingen Instruktionsbok
bkapitel 3
Bensintanken tom Fyll på Instruktionsbok
bkapitel 1
Bränslepumpen fung-
erar inte Säkring 4 defekt
b 49
Felmanövrering gas-
handtag Instruktionsbok
bkapitel 1
20k41bks3.book Seite 19 Mittwoch, 26. Mai 2004 4:24 16

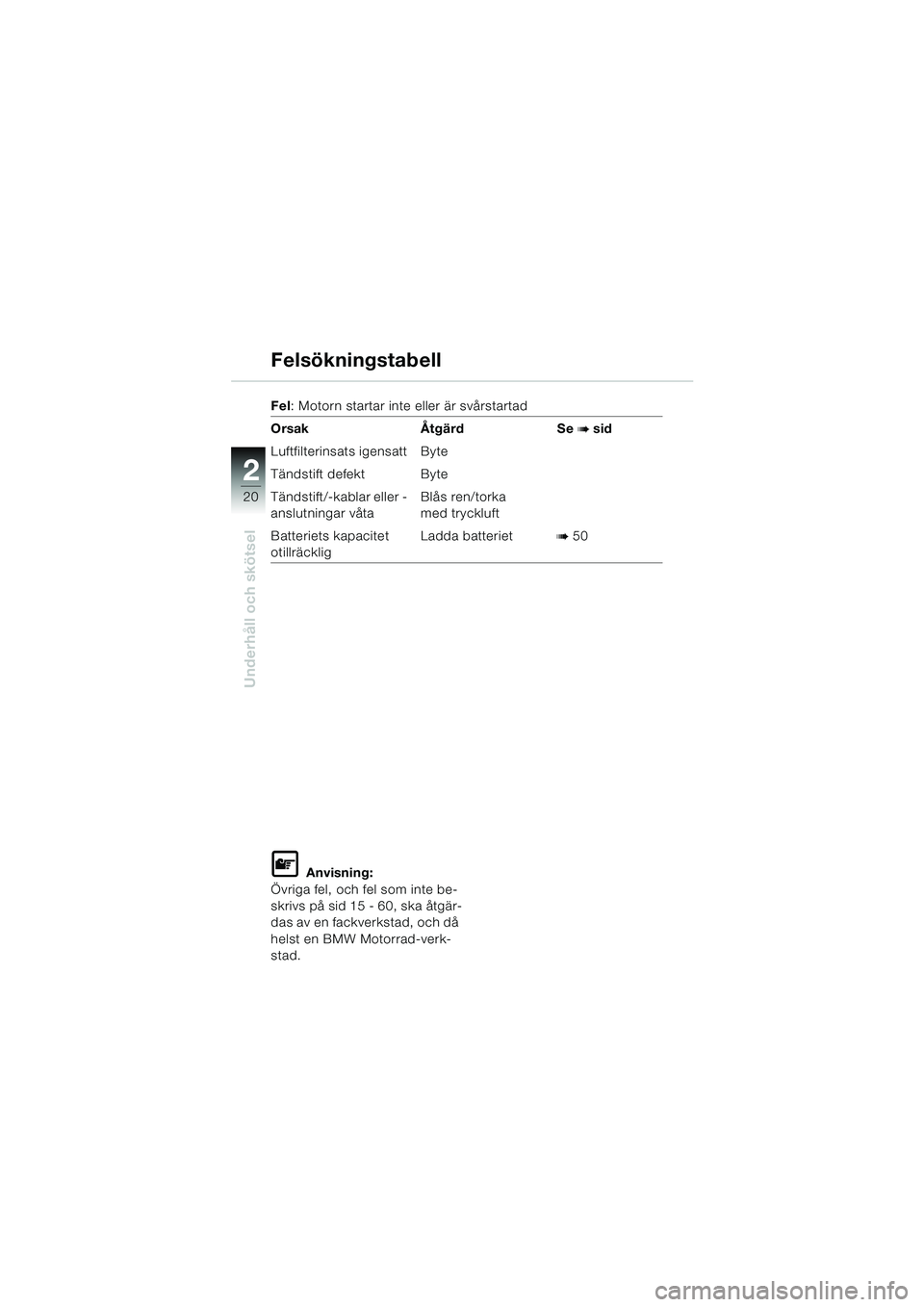

20
Underhåll och skötsel
2
Felsökningstabell
Fel: Motorn startar inte eller är svårstartad
Orsak Åtgärd Se
b sid
Luftfilterinsats igensatt Byte
Tändstift defekt Byte
Tändstift/-kablar eller -
anslutningar våta Blås ren/torka
med tryckluft
Batteriets kapacitet
otillräcklig Ladda batteriet
b 50
L Anvisning:
Övriga fel, och fel som inte be-
skrivs på sid 15 - 60, ska åtgär-
das av en fackverkstad, och då
helst en BMW Motorrad-verk-
stad.
20k41bks3.book Seite 20 Mittwoch, 26. Mai 2004 4:24 16

21
Underhåll och skötsel
2
 Ställ upp motorcykeln på cen-tralstödet på jämnt och fast
underlag
d Varning:
Kontrollera att motorcykeln
står stadigt och inte kan tippa
över framåt eller åt sidan.
Demontering av framhjuls-
stänkskärm
 Skruva ur skruven 2 på vän-
ster och höger sida
 Skruva ur skruven 3 på vän-
ster och höger sida
 Ta försiktigt bort
framhjulsstänkskärmen 1
Demontering av framhjul
2
3
1
20k41bks3.book Seite 21 Mittwoch, 26. Mai 2004 4:24 16

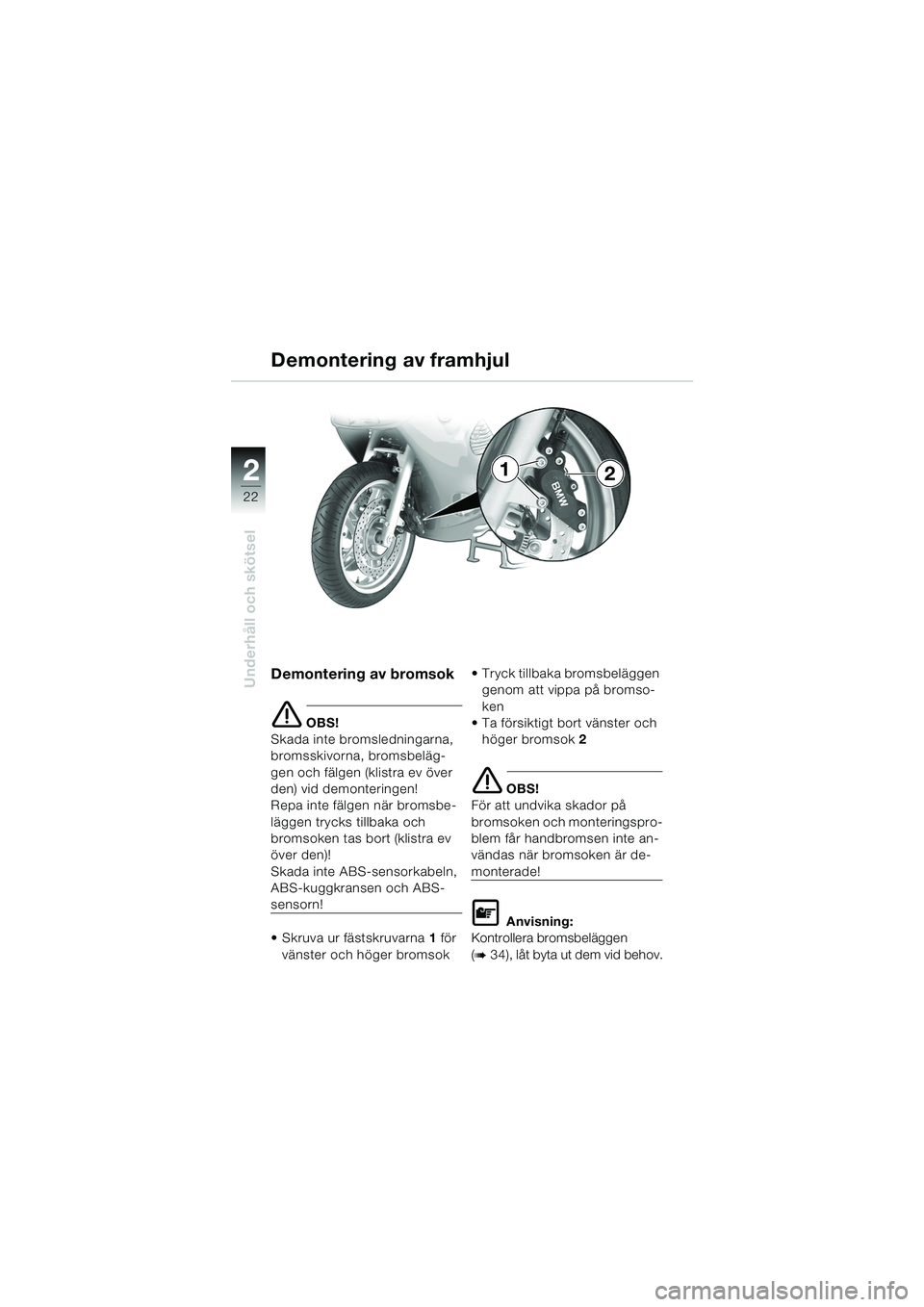

22
Underhåll och skötsel
2
Demontering av bromsok
e OBS!
Skada inte bromsledningarna,
bromsskivorna, bromsbeläg-
gen och fälgen (klistra ev över
den) vid demonteringen!
Repa inte fälgen när bromsbe-
läggen trycks tillbaka och
bromsoken tas bort (klistra ev
över den)!
Skada inte ABS-sensorkabeln,
ABS-kuggkransen och ABS-
sensorn!
 Skruva ur fästskruvarna 1 för
vänster och höger bromsok  Tryck tillbaka bromsbeläggen
genom att vippa på bromso-
ken
 Ta försiktigt bort vänster och
höger bromsok 2
e OBS!
För att undvika skador på
bromsoken och monteringspro-
blem får handbromsen inte an-
vändas när bromsoken är de-
monterade!
L Anvisning:
Kontrollera bromsbeläggen
(
b 34), låt byta ut dem vid behov.
Demontering av framhjul
21
