Page 49 of 80
47
Underhåll och skötsel
2
11
7
6
12
8
910Byte av glödlampor
Tryck med en skruvmejsel in
fästklackarna 11 på vänster
och höger sida och ta isär
lamphållaren
Dra ut H3-lampan ur lampringen 10
Monteringen görs i omvänd ordning
– Helljus: H3 12 V 55 W
L Anvisning:
Vid monteringen:
– Kontrollera att spåren 7 (runt)
och 9 (kantigt) är i rätt läge
– Rikta in spåret 6 så att det
pekar mot styrningen 8
– Kontrollera att fästklackarna 11
på vänster och höger sida gri-
per tag
– Handtaget 4 ska vridas åt
höger
– Observera spåren 12 på vän-
ster och höger sida och sätt
fast jordbygeln 5
20k41bks3.book Seite 47 Mittwoch, 26. Mai 2004 4:24 16

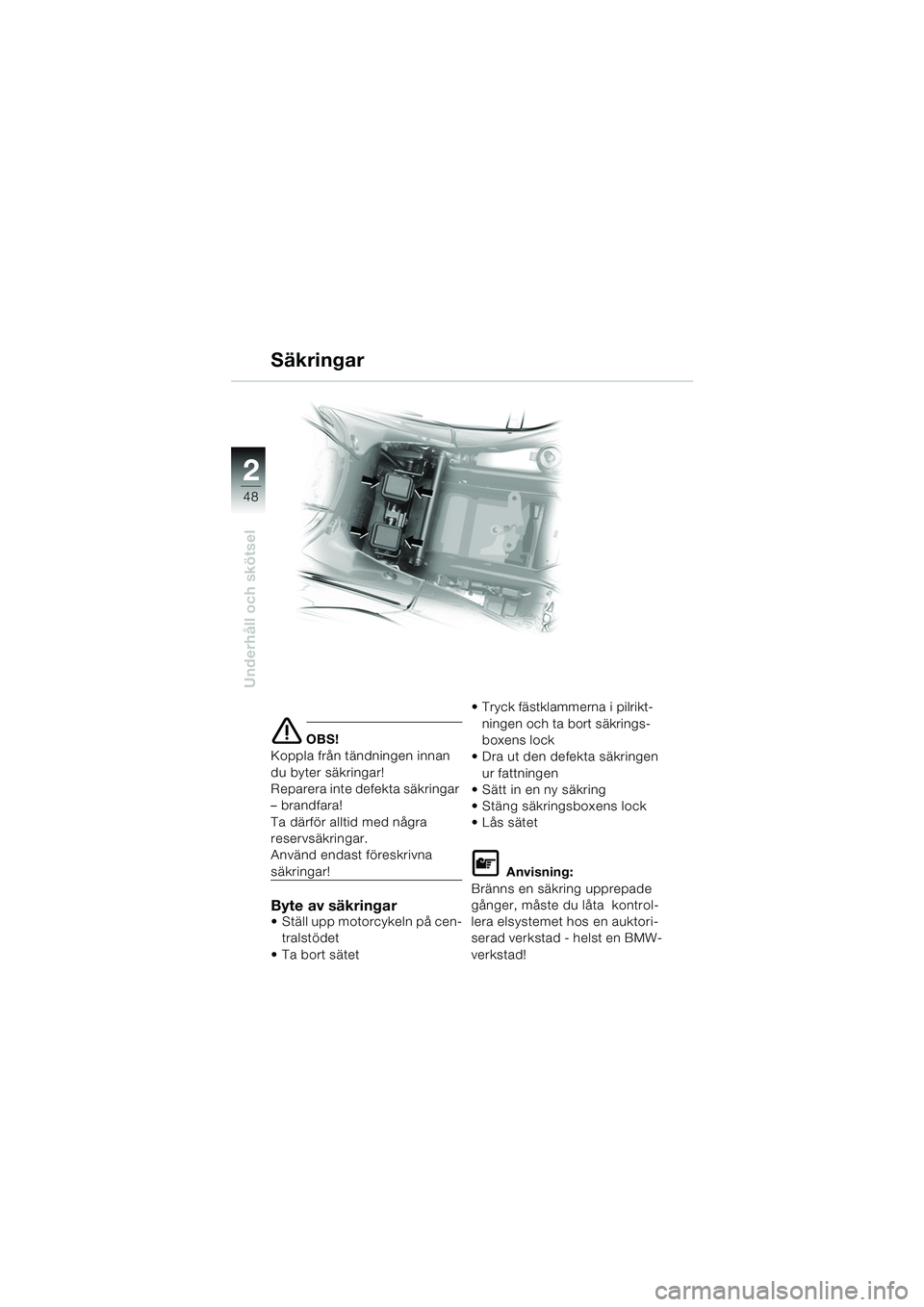

Page 50 of 80
48
Underhåll och skötsel
2
e OBS!
Koppla från tändningen innan
du byter säkringar!
Reparera inte defekta säkringar
– brandfara!
Ta därför alltid med några
reservsäkringar.
Använd endast föreskrivna
säkringar!
Byte av säkringar Ställ upp motorcykeln på cen- tralstödet
Ta bort sätet Tryck fästklammerna i pilrikt-
ningen och ta bort säkrings-
boxens lock
Dra ut den defekta säkringen ur fattningen
Sätt in en ny säkring
Stäng säkringsboxens lock
Lås sätet
L Anvisning:
Bränns en säkring upprepade
gånger, måste du låta kontrol-
lera elsystemet hos en auktori-
serad verkstad - helst en BMW-
verkstad!
Säkringar
20k41bks3.book Seite 48 Mittwoch, 26. Mai 2004 4:24 16

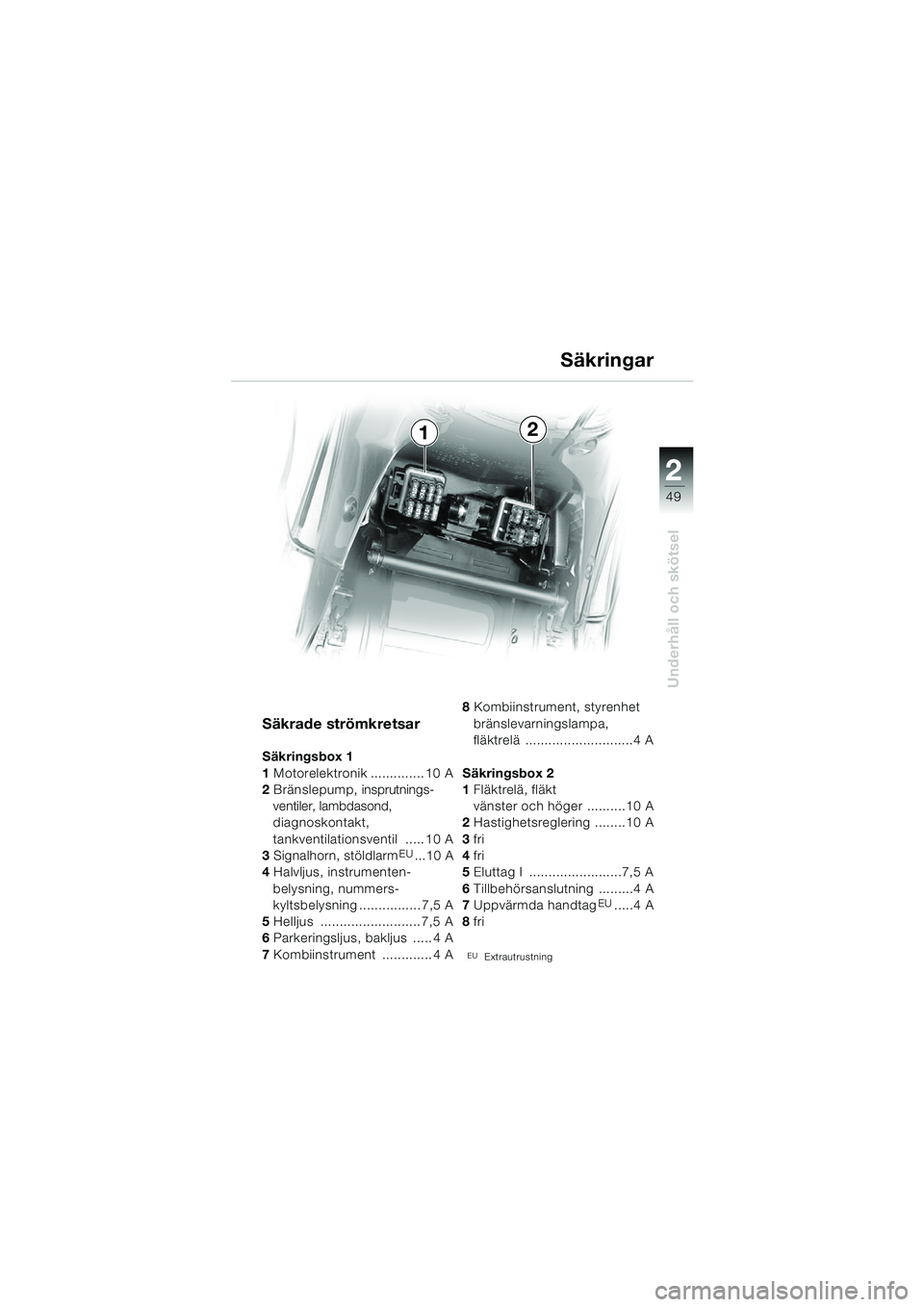

Page 51 of 80
49
Underhåll och skötsel
2
Säkringar
Säkrade strömkretsar
Säkringsbox 1
1 Motorelektronik .............. 10 A
2 Brän slepu mp, insprutnings-ventiler, lambdasond,
diagnoskontakt,
tankventilationsventil ..... 10 A
3 Signalhorn, stöldlarmEU...10 A
4 Halvljus, instrumenten-belysning, nummers-
kyltsbelysning ................7,5 A
5 Helljus .......................... 7,5 A
6 Parkeringsljus, bakljus ..... 4 A
7 Kombiinstrument ............. 4 A
8 Kombiinstrument, styrenhet bränslevarningslampa,
fläktrelä ............................4 A
Säkringsbox 2
1 Fläktrelä, fläkt
vänster och höger ..........10 A
2 Hastighetsreglering ........10 A
3 fri
4 fri
5 Eluttag I ........................7,5 A
6 Tillbehörsanslutning .........4 A
7 Uppvärmda handtagEU.....4 A
8 fri
EUExtrautrustning
12
20k41bks3.book Seite 49 Mittwoch, 26. Mai 2004 4:24 16

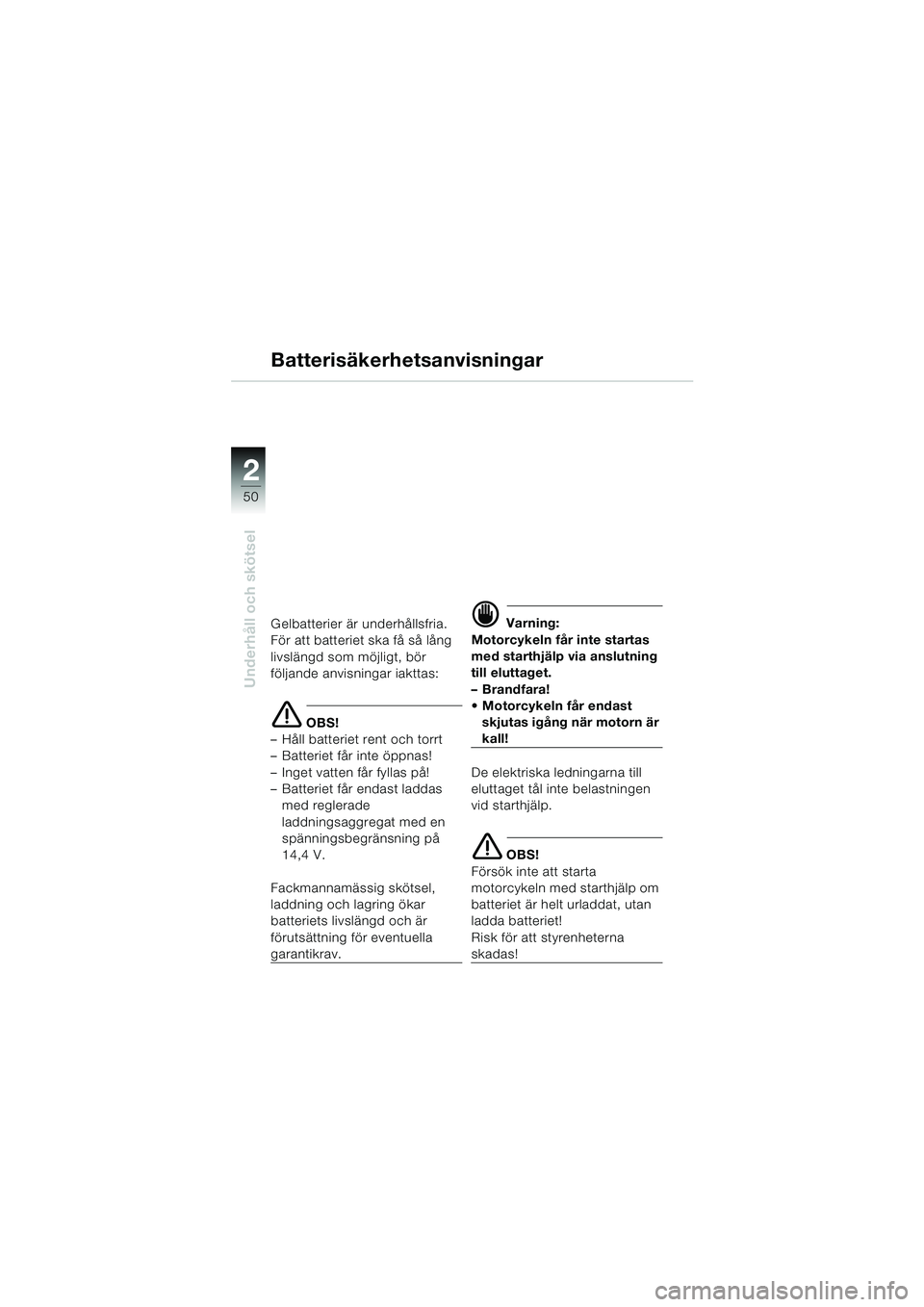

Page 52 of 80
50
Underhåll och skötsel
2
Batterisäkerhetsanvisningar
Gelbatterier är underhållsfria.
För att batteriet ska få så lång
livslängd som möjligt, bör
följande anvisningar iakttas:
e OBS!
– Håll batteriet rent och torrt
– Batteriet får inte öppnas!
– Inget vatten får fyllas på!
– Batteriet får endast laddas med reglerade
laddningsaggregat med en
spänningsbegränsning på
14,4 V.
Fackmannamässig skötsel,
laddning och lagring ökar
batteriets livslängd och är
förutsättning för eventuella
garantikrav.
d Varning:
Motorcykeln får inte startas
med starthjälp via anslutning
till eluttaget.
– Brandfara!
Motorcykeln får endast skjutas igång när motorn är
kall!
De elektriska ledningarna till
eluttaget tål inte belastningen
vid starthjälp.
e OBS!
Försök inte att starta
motorcykeln med starthjälp om
batteriet är helt urladdat, utan
ladda batteriet!
Risk för att styrenheterna
skadas!
20k41bks3.book Seite 50 Mittwoch, 26. Mai 2004 4:24 16

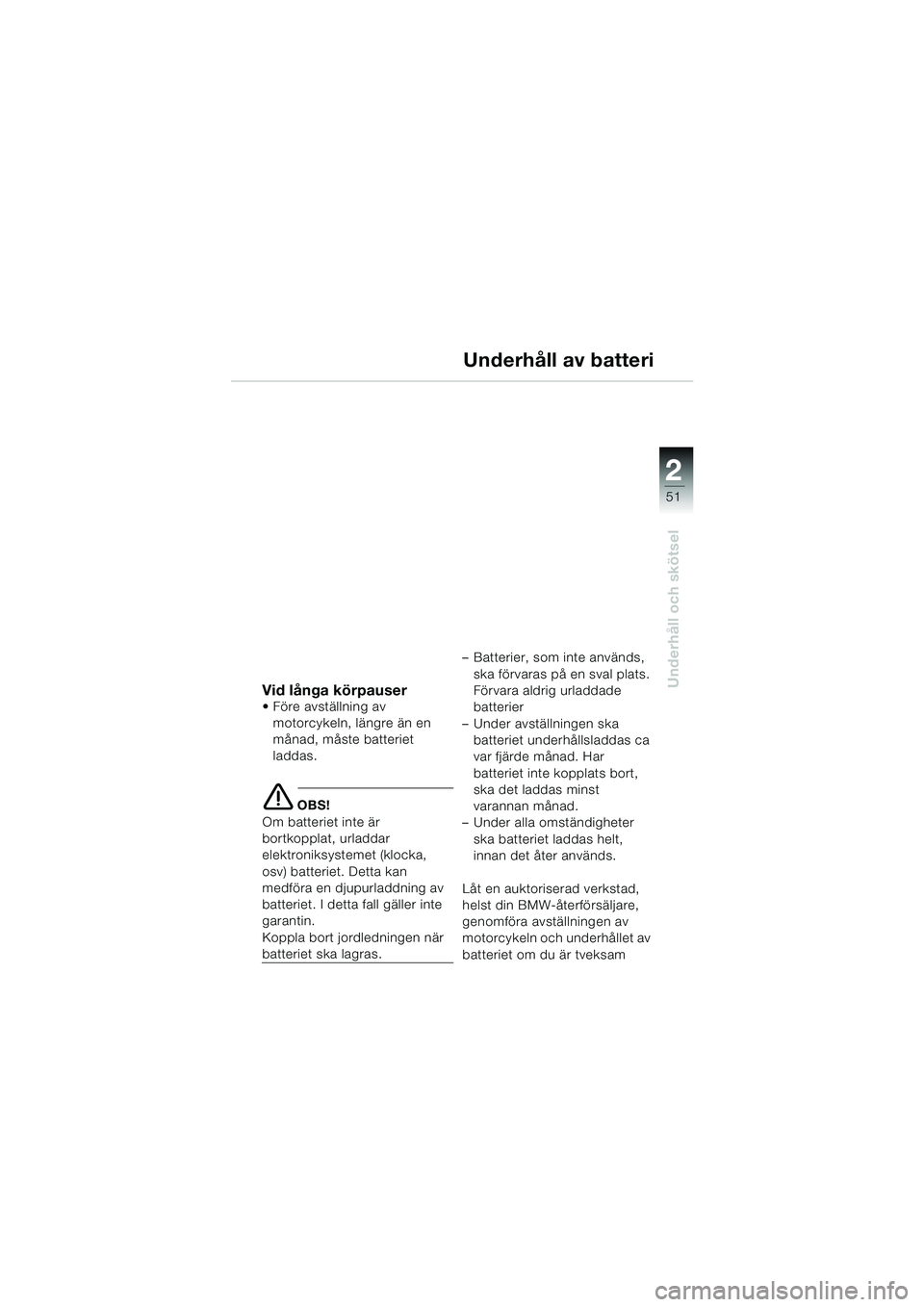

Page 53 of 80
51
Underhåll och skötsel
2
Underhåll av batteri
Vid långa körpauser Före avställning av motorcykeln, längre än en
månad, måste batteriet
laddas.
e OBS!
Om batteriet inte är
bortkopplat, urladdar
elektroniksystemet (klocka,
osv) batteriet. Detta kan
medföra en djupurladdning av
batteriet. I detta fall gäller inte
garantin.
Koppla bort jordledningen när
batteriet ska lagras. – Batterier, som inte används,
ska förvaras på en sval plats.
Förvara aldrig urladdade
batterier
– Under avställningen ska batteriet underhållsladdas ca
var fjärde månad. Har
batteriet inte kopplats bort,
ska det laddas minst
varannan månad.
– Under alla omständigheter
ska batteriet laddas helt,
innan det åter används.
Låt en auktoriserad verkstad,
helst din BMW-återförsäljare,
genomföra avställningen av
motorcykeln och underhållet av
batteriet om du är tveksam
20k41bks3.book Seite 51 Mittwoch, 26. Mai 2004 4:24 16
Page 54 of 80
52
Underhåll och skötsel
2
1
Demontering av batteri
d Varning:
Kontrollera att bränsletank,
kablar och slangar inte ska-
das vid demonteringen!
Batteriet får endast lossas när
tändningen är frånkopplad!
För att undvika kortslutning:
Lossa först batteriets minus- kabel (—)
och därefter batteriets plus-
kabel (+)!
L Anvisning:
Vid bortkoppling av batteriet ra-
deras alla data (t ex fel, inställ-
ningar) i Motronic-styrenhetens
minne.
Detta kan kortvarigt påverka
motorgången när motorcykeln
åter tas i bruk.
Ställ upp motorcykeln på cen- tralstödet
Ta bort sadeln
Ta bort förvaringsfacket 1 för
verktygen
Batteri
20k41bks3.book Seite 52 Mittwoch, 26. Mai 2004 4:24 16

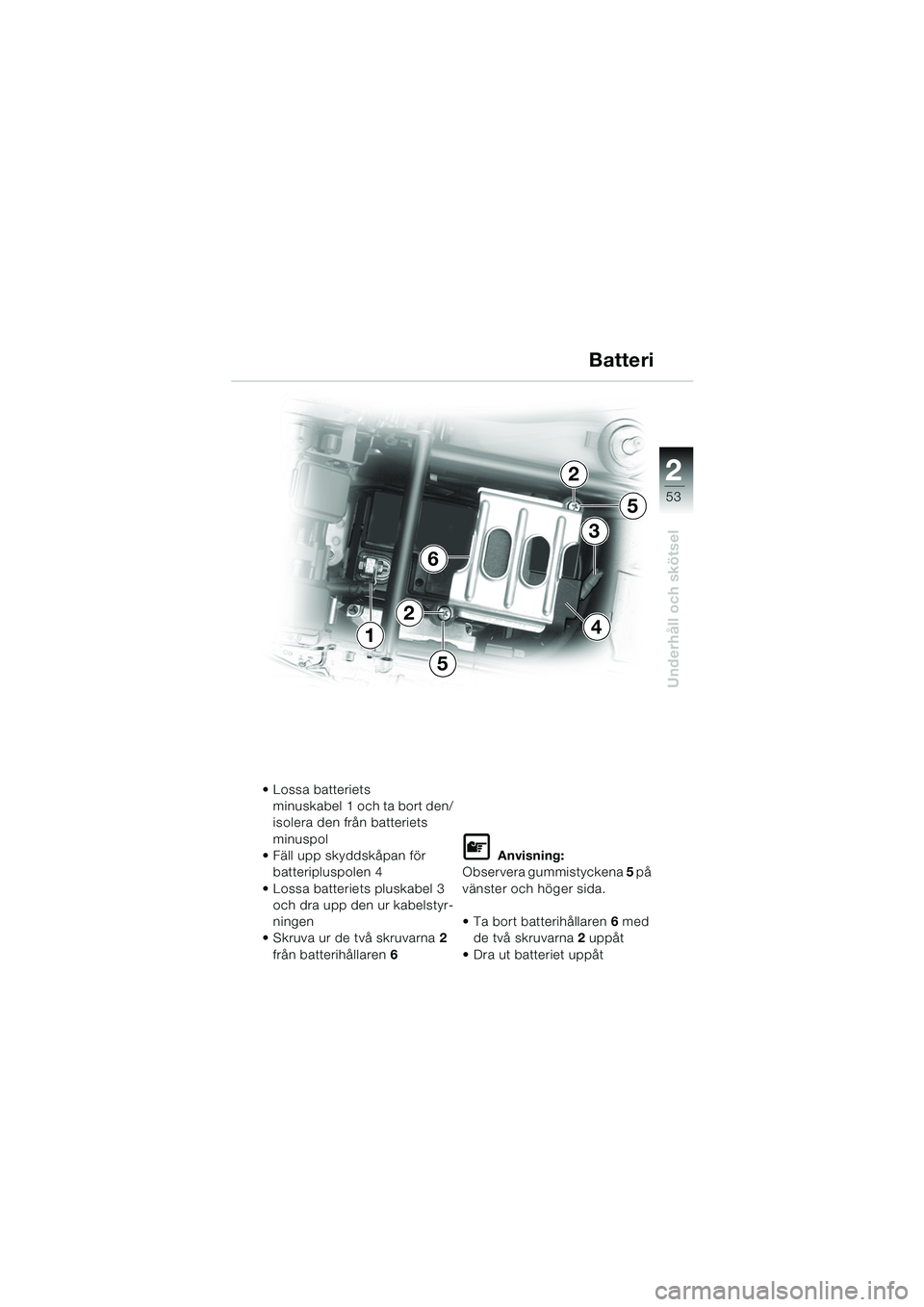

Page 55 of 80
53
Underhåll och skötsel
2
4
6
1
3
2
5
5
2
Lossa batteriets minuskabel 1 och ta bort den/
isolera den från batteriets
minuspol
Fäll upp skyddskåpan för batteripluspolen 4
Lossa batteriets pluskabel 3 och dra upp den ur kabelstyr-
ningen
Skruva ur de två skruvarna 2
från batterihållaren 6
L Anvisning:
Observera gummistyckena 5 på
vänster och höger sida.
Ta bort batterihållaren 6 med
de två skruvarna 2 uppåt
Dra ut batteriet uppåt
Batteri
20k41bks3.book Seite 53 Mittwoch, 26. Mai 2004 4:24 16

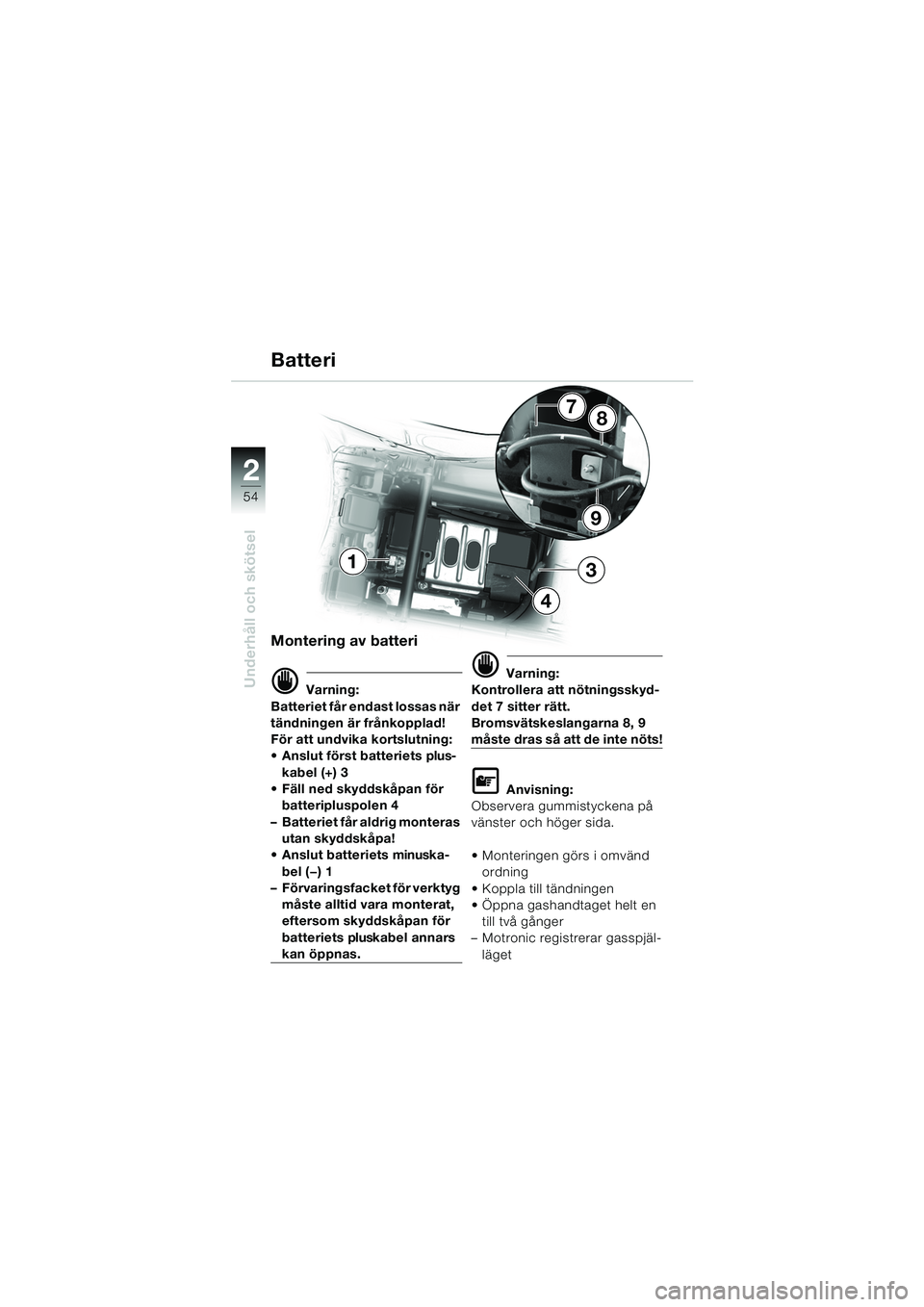

Page 56 of 80
54
Underhåll och skötsel
2
9
87
1
4
3
Batteri
Montering av batteri
d Varning:
Batteriet får endast lossas när
tändningen är frånkopplad!
För att undvika kortslutning:
Anslut först batteriets plus- kabel (+) 3
Fäll ned skyddskåpan för batteripluspolen 4
– Batteriet får aldrig monteras utan skyddskåpa!
Anslut batteriets minuska- bel (—) 1
– Förvaringsfacket för verktyg
måste alltid vara monterat,
eftersom skyddskåpan för
batteriets pluskabel annars
kan öppnas.
d Varning:
Kontrollera att nötningsskyd-
det 7 sitter rätt.
Bromsvätskeslangarna 8, 9
måste dras så att de inte nöts!
L Anvisning:
Observera gummistyckena på
vänster och höger sida.
Monteringen görs i omvänd ordning
Koppla till tändningen
Öppna gashandtaget helt en till två gånger
– Motronic registrerar gasspjäl-
läget
