2003 YAMAHA YZF-R6 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
Jogo de ferramentas do proprietário .................... 6-1
Tabela de lubrificação e manutenção periódica ... 6-2
Remoção e instalação das carenagens e
painéis ............................................................... 6-5
Ve r i f i c ação das velas de ignição .......................... 6-8
Óleo do motor e cartucho do filtro de óleo .......... 6-9
Refrigerante ....................................................... 6-13
Ve r i f i c ação do elemento do filtro de ar .............. 6-19
Conduta de entrada de ar .................................. 6-22
Ajuste da velocidade de ralenti do motor ........... 6-23
Ajuste da folga do cabo do acelerador .............. 6-23
Ajuste da folga das válvulas .............................. 6-24
Pneus ................................................................ 6-24
Rodas de liga ..................................................... 6-27
Ajuste da folga da alavanca da embraiagem ..... 6-27
Ajuste da posição do pedal do travão ................ 6-29
Ajuste do interruptor da luz do travão traseiro ... 6-29
Ve r i f i c ação das pastilhas do travão da frente e
de trás .............................................................. 6-30
Ve r i f i c ação do nível de líquido do travão ........... 6-31
Mudança do líquido do travão ........................... 6-32
Folga da corrente de transmissão ..................... 6-32
Lubrificação da corrente de transmissão ........... 6-33
Ve r i f i c ação e lubrificação dos cabos .................. 6-34
Ve r i f i c ação e lubrificação do punho e do cabo
do acelerador ................................................... 6-34Ve r i f i c ação e lubrificação das alavancas do
travão e da embraiagem ................................. 6-35
Ve r i f i c ação e lubrificação dos pedais do travão
e de mudança de velocidades ........................ 6-35
Ve r i f i c ação e lubrificação do descanso
lateral .............................................................. 6-36
Ve r i f i c ação da forquilha dianteira ...................... 6-37
Ve r i f i c ação da direcção ..................................... 6-37
Ve r i f i c ação dos rolamentos de roda .................. 6-38
Bateria ............................................................... 6-38
Substituição dos fusíveis ................................... 6-40
Substituição de uma lâmpada do farol
dianteiro .......................................................... 6-41
Substituição de uma lâmpada de mínimos ....... 6-43
Luz do travão/farolim traseiro ............................ 6-44
Substituição de uma lâmpada do sinal de
mudança de direcção ...................................... 6-44
Substituição da lâmpada da luz da chapa
de matrícula .................................................... 6-45
Suporte do motociclo ........................................ 6-45
Roda dianteira ................................................... 6-46
Roda traseira ..................................................... 6-49
Detecção e resolução de problemas ................. 6-51
Tabelas de detecção e resolução de
problemas ....................................................... 6-52
U5SLP0.book Page 1 Friday, September 13, 2002 1:47 PM

6-1
6
PAU00462
6-MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
PAU00464
A segurança é uma obrigação do proprietá-
rio. A inspecção, ajuste e lubrificação perió-
dicos manterão o seu veículo no estado
mais seguro e eficiente possível. Os pontos
mais importantes de inspecção, ajuste e lu-
brificação são explicados nas páginas a se-
guir.
Os intervalos especificados na tabela de lu-
brificação e manutenção periódica deverão
ser apenas considerados como um guia
geral em condições normais de condução.
No entanto, DEPENDENDO DAS CONDI-
ÇÕES CLIMÁTICAS, DO TERRENO, DA
LOCALIZAÇÃO GEOGRÁFICA E DA UTI-
LIZAÇÃO INDIVIDUAL, OS INTERVALOS
DE MANUTENÇÃO PODERÃO TER DE
SER REDUZIDOS.
PW000060
AV I S O
_ Se não estiver familiarizado com o tra-
balho de manutenção do motociclo, so-
licite a um concessionário Yamaha que
o efectue. _
PAU04223
Jogo de ferramentas do
proprietário O jogo de ferramentas do proprietário en-
contra-se dentro do compartimento de ar-
mazenagem por baixo do assento do
passageiro. (Consulte a página 3-20 para
obter instruções relativas aos procedimen-
tos de remoção e instalação do assento do
passageiro.)
As informações relativas à manutenção in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTA:_ Caso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si. _
PW000063
AV I S O
_ As modificações não aprovadas pela
Yamaha podem provocar perda de de-
sempenho e tornar a utilização do veícu-
lo insegura. Consulte um
concessionário Yamaha antes de tentar
fazer alterações. _
1. Jogo de ferramentas do proprietário
U5SLP0.book Page 1 Friday, September 13, 2002 1:47 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-2
6
PAU03685
Tabela de lubrificação e manutenção periódica
NOTA:_

As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base na qui-
lometragem.


A partir dos 50.000 km, repita os intervalos de manutenção começando a partir dos 10.000 km.


Visto os itens marcados com asterisco exigirem a utilização de ferramentas, dados e capacidades técnicas especiais, solicite assis-
tência a um concessionário Yamaha.
_CP-03PN°. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(×
1.000 km)
VERIFICAÇÃO
ANUAL
1 10203040
1
*Tubo de combustívelVerifique se existem fendas ou danos nos tubos de
combustível.√√√√ √
2*Velas de igniçãoVerifique o estado.
Limpe e regule novamente a distância do eléctrodo.√√
Substitua.√√
3*VálvulasVerifique a folga das válvulas.
Ajuste.A cada 40.000 km
4*Elemento do filtro de arLimpe.√√
Substitua.√√
5EmbraiagemVerifique o funcionamento.
Ajuste.√√√√√
6*Travão dianteiroVerifique o funcionamento, o nível de óleo e se existem fugas
de óleo no veículo. (Consulte a NOTA na página 6-4.)√√ √ √ √ √
Substitua as pastilhas do travão. Sempre que gastas até ao limite
7*Travão traseiroVerifique o funcionamento, o nível de óleo e se existem fugas
de óleo no veículo. (Consulte a NOTA na página 6-4.)√√ √ √ √ √
Substitua as pastilhas do travão. Sempre que gastas até ao limite
8*Tubos do travãoVerifique se apresentam fendas ou danos.√√√√ √
Substitua. (Consulte a NOTA na página 6-4.) A cada 4 anos
U5SLP0.book Page 2 Friday, September 13, 2002 1:47 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-3
6
9
*Rodas
Verifique se estão empenadas e se possuem danos.√√√√
10*PneusVerifique a profundidade do piso e se possuem danos.
Substitua, caso necessário.
Verifique a pressão do ar.
Corrija, caso necessário.√√√√ √
11*Rolamentos de roda
Verifique se os rolamentos possuem folga ou danos.√√√√
12*Braço oscilanteVerifique o funcionamento e se possui folga excessiva.√√√√
Aplique massa de lubrificação de sabão de lítio. A cada 50.000 km
13 Corrente de transmissãoVerifique a folga da corrente.
Certifique-se de que a roda traseira está devidamente alinhada.
Limpe e lubrifique.A cada 800 km e depois de lavar o
motociclo ou conduzi-lo à chuva
14*Rolamentos da direcçãoVerifique a folga dos rolamentos e se existe rigidez na direcção.√√√√√
Aplique massa de lubrificação de sabão de lítio. A cada 20.000 km
15*Fixadores do chassisCertifique-se de que todas as porcas, cavilhas e parafusos
estão devidamente apertados.√√√√ √
16 Descanso lateralVerifique o funcionamento.
Lubrifique.√√√√ √
17*Interruptor do descanso
lateralVerifique o funcionamento.√√√√√ √
18*Forquilha dianteira
Verifique o funcionamento e se existem fugas de óleo.√√√√
19*Amortecedor de choquesVerifique o funcionamento e se o amortecedor de choques
apresenta fugas de óleo.√√√√
20*Braço do relé de
suspensão traseira e
pontos de articulação do
braço de ligaçãoVerifique o funcionamento.√√√√
21*Sistema electrónico de
injecção de combustívelRegule a velocidade de ralenti do motor e sincronização.√√√√√ √
22Óleo do motorSubstitua.
Verifique o nível do óleo e se o veículo apresenta fugas de óleo.√√√√√ √ N°. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(×
1.000 km)
VERIFICAÇÃO
ANUAL
1 10203040
U5SLP0.book Page 3 Friday, September 13, 2002 1:47 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-4
6
PAU03884
NOTA:_

O filtro de ar necessita de uma assistência mais frequente se você conduzir em zonas invulgarmente molhadas ou poeirentas.


Serviços no travão hidráulico
Verifique regularmente e, se necessário, corrija o nível do líquido dos travões.
De dois em dois anos substitua os componentes internos dos cilindros mestres e pinças dos travões e substitua o líquido dos tra-
vões.
Substitua os tubos dos travões de quatro em quatro anos e caso estes apresentem fendas ou danos.
_23Cartucho do filtro de óleo
do motorSubstitua.√√√
24
*Sistema de refrigeraçãoVerifique o nível de líquido refrigerante e se o veículo apresenta
fugas de refrigerante.√√√√ √
Substitua.A cada 3 anos
25*Interruptores dos travões
dianteiro e traseiroVerifique o funcionamento.√√√√√ √
26 Peças móveis e cabos
Lubrifique.√√√√ √
27*Compartimento do punho
e cabo do aceleradorVerifique o funcionamento e a folga.
Ajuste a folga do cabo do acelerador, se necessário.
Lubrifique o compartimento do punho e cabo do acelerador.√√√√ √
28*Sistema de indução de arVerifique se existem danos na válvula de corte de ar, na válvula
por diapasão e no tubo.
Substitua eventuais peças danificadas, caso seja necessário.√√√√ √
29*Silencioso e tubo de
escapeVerifique se o grampo de parafuso apresenta folga.√√√√√
30*Luzes, sinais e
interruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√ √ N°. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(×
1.000 km)
VERIFICAÇÃO
ANUAL
1 10203040
U5SLP0.book Page 4 Friday, September 13, 2002 1:47 PM

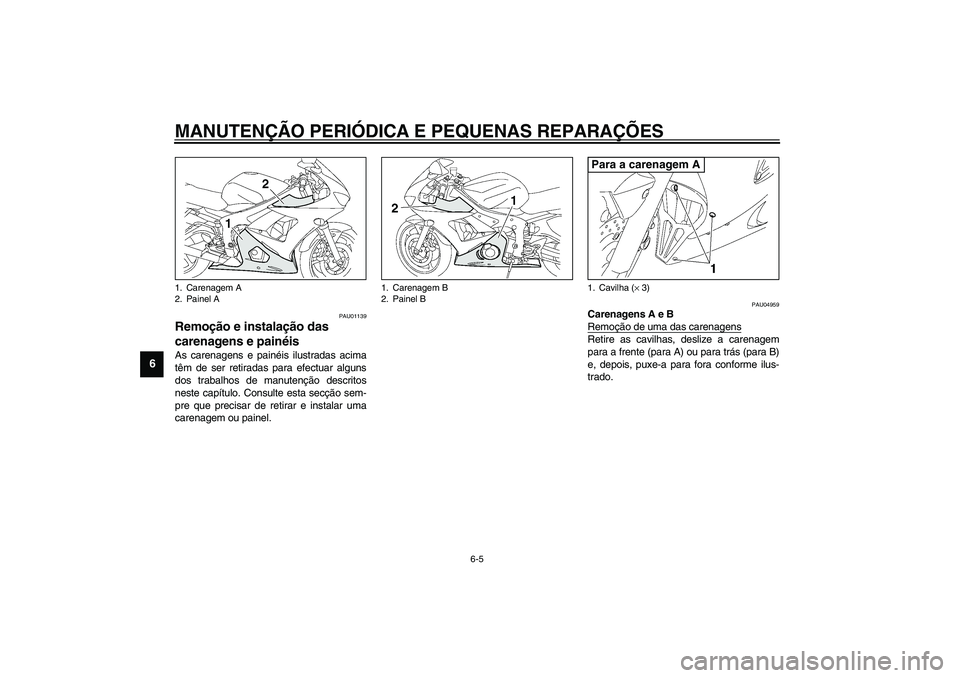

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-5
6
PAU01139
Remoção e instalação das
carenagens e painéis As carenagens e painéis ilustradas acima
têm de ser retiradas para efectuar alguns
dos trabalhos de manutenção descritos
neste capítulo. Consulte esta secção sem-
pre que precisar de retirar e instalar uma
carenagem ou painel.
PAU04959
Carenagens A e B
Remoção de uma das carenagensRetire as cavilhas, deslize a carenagem
para a frente (para A) ou para trás (para B)
e, depois, puxe-a para fora conforme ilus-
trado.
1. Carenagem A
2. Painel A
1. Carenagem B
2. Painel B
1. Cavilha (× 3)Para a carenagem A
U5SLP0.book Page 5 Friday, September 13, 2002 1:47 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-6
6
1. Cavilha (× 8)
2. Carenagem ALado direito
1. Cavilha (× 8)
2. Carenagem BLado esquerdo
1. Carenagem A
2. Carenagem B
U5SLP0.book Page 6 Friday, September 13, 2002 1:47 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-7
6
Instalação da carenagem1. Faça corresponder as fendas e os
prolongamentos na parte inferior tra-
seira de cada carenagem e encaixe-
as.
2. Coloque a carenagem na posição ori-
ginal e depois instale as cavilhas.
NOTA:_ Certifique-se de que as patilhas na parte da
frente de cada carenagem se encaixam
lado a lado, como ilustrado, e de que todas
as fendas e prolongamentos se encaixam. _
PAU04955
Painéis A e B
Remoção de um dos painéisRetire as cavilhas, deslize o painel para a
frente e, depois, retire-o.
1. Fenda (× 2)
2. Prolongamento (× 2)
1. Presilha (× 2)
1. Cavilha (× 2)
U5SLP0.book Page 7 Friday, September 13, 2002 1:47 PM
