2003 YAMAHA TW125 Betriebsanleitungen (in German)

2-1
GAU00026
Fahrzeugbeschreibung
2
1. Scheinwerfer (Seite 6-34)
2. Lenkschloß (Seite 3-8)
3. Tank (Seite 3-5)
4. Kraftstoffhahn (Seite 3-7)
5. Helmhalter (Seite 3-10)6. Spanngurt-Halterungen (Seite 3-11)
7. Exzenterplatten (Ketten-
durchhang) (Seite 6-26)
8. Luftfilter (Seite 6-12)
9. Fußschalthebel (Seite 3-4)
3
456
7
8 912Linke Seitenansicht
5RS-9-G1 (German) 8/21/02 11:33 AM Page 8

2-2
Fahrzeugbeschreibung
2
10. Gepäckträger (Seite 3-10)
11. Batterie (Seite 6-32)
12. Ölfiltereinsatz (Seite 6-9)
13. Motorölstand-Schauglas (Seite 6-9)
14. Fußbremshebel (Seite 3-5, 6-21)15. Bordwerkzeug (Seite 6-1)
16. Sicherung (Seite 6-33)
10
11
15 14 12
1316
Rechte Seitenansicht
5RS-9-G1 (German) 8/21/02 11:33 AM Page 9

2-3
Fahrzeugbeschreibung
2
1. Kupplungshebel (Seite 3-4, 6-19)
2. Lenkerarmatur links (Seite 3-3)
3. Tachometer (Seite 3-2)
4. Chokeknopf (Seite 3-8)
5. Zündschloß (Seite 3-1)6. Kontrolleuchten (Seite 3-1)
7. Lenkerarmatur rechts (Seite 3-3)
8. Handbremshebel (Seite 3-5, 6-20)
9. Gasdrehgriff (Seite 6-15, 6-28)
10. Tankverschluß (Seite 3-5)
1
23
45
678
9
10
Bedienungselemente, Instrumente
5RS-9-G1 (German) 8/21/02 11:33 AM Page 10

3-1
GAU00027
Armaturen, Bedienungselemente und deren Funktion
3
GAU00028

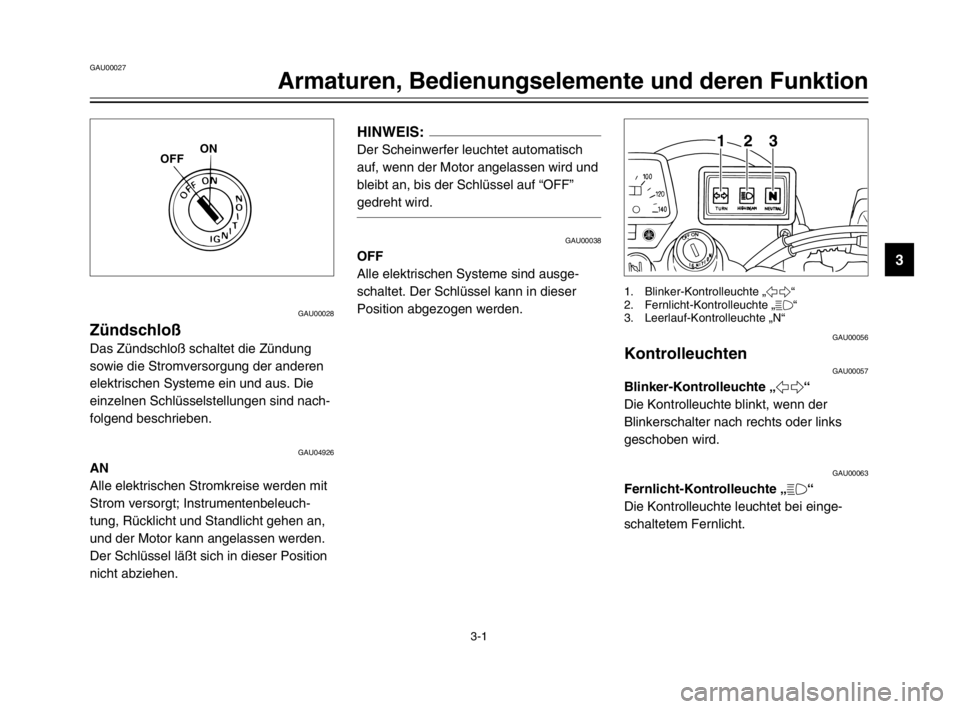

Zündschloß
Das Zündschloß schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU04926
AN
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuch-
tung, Rücklicht und Standlicht gehen an,
und der Motor kann angelassen werden.
Der Schlüssel läßt sich in dieser Position
nicht abziehen.
OFFON
GAU00056
KontrolleuchtenGAU00057
Blinker-Kontrolleuchte „5“
Die Kontrolleuchte blinkt, wenn der
Blinkerschalter nach rechts oder links
geschoben wird.
GAU00063
Fernlicht-Kontrolleuchte „&“
Die Kontrolleuchte leuchtet bei einge-
schaltetem Fernlicht.
312
1. Blinker-Kontrolleuchte „5“
2. Fernlicht-Kontrolleuchte „&“
3. Leerlauf-Kontrolleuchte „N“
HINWEIS:
Der Scheinwerfer leuchtet automatisch
auf, wenn der Motor angelassen wird und
bleibt an, bis der Schlüssel auf “OFF”
gedreht wird.
GAU00038
OFF
Alle elektrischen Systeme sind ausge-
schaltet. Der Schlüssel kann in dieser
Position abgezogen werden.
5RS-9-G1 (German) 8/21/02 11:33 AM Page 11

3-2
Armaturen, Bedienungselemente und deren Funktion
3
GAU01087

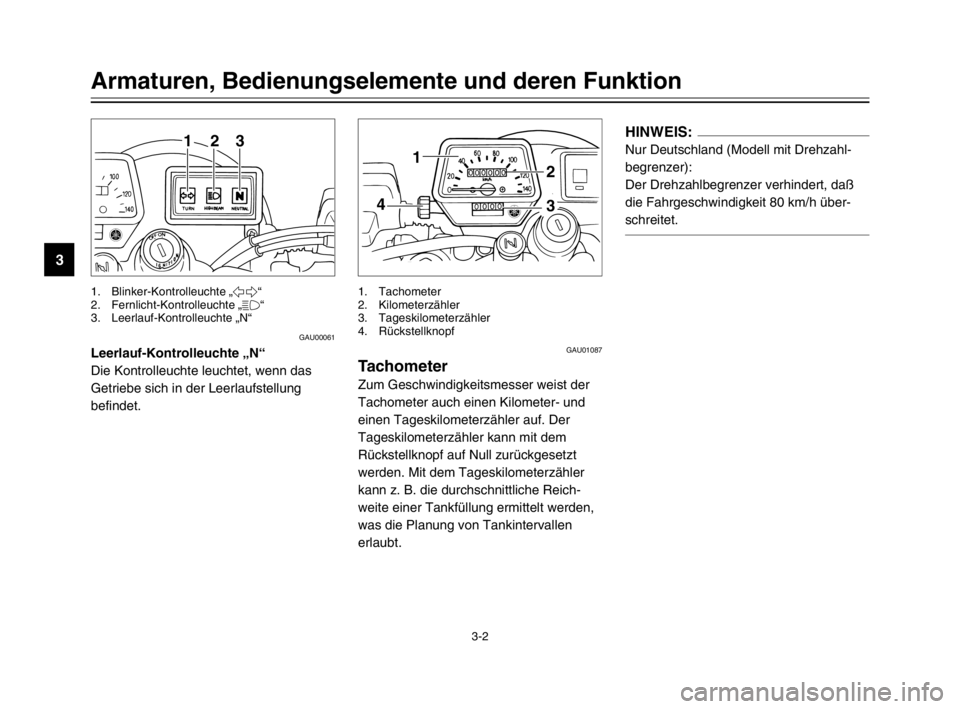

Tachometer
Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der
Tageskilometerzähler kann mit dem
Rückstellknopf auf Null zurückgesetzt
werden. Mit dem Tageskilometerzähler
kann z. B. die durchschnittliche Reich-
weite einer Tankfüllung ermittelt werden,
was die Planung von Tankintervallen
erlaubt.
4
12
3
1. Tachometer
2. Kilometerzähler
3. Tageskilometerzähler
4. Rückstellknopf
HINWEIS:
Nur Deutschland (Modell mit Drehzahl-
begrenzer):
Der Drehzahlbegrenzer verhindert, daß
die Fahrgeschwindigkeit 80 km/h über-
schreitet.
GAU00061
Leerlauf-Kontrolleuchte „N“
Die Kontrolleuchte leuchtet, wenn das
Getriebe sich in der Leerlaufstellung
befindet.
312
1. Blinker-Kontrolleuchte „5“
2. Fernlicht-Kontrolleuchte „&“
3. Leerlauf-Kontrolleuchte „N“
5RS-9-G1 (German) 8/21/02 11:33 AM Page 12

3-3
Armaturen, Bedienungselemente und deren Funktion
3
GAU00118

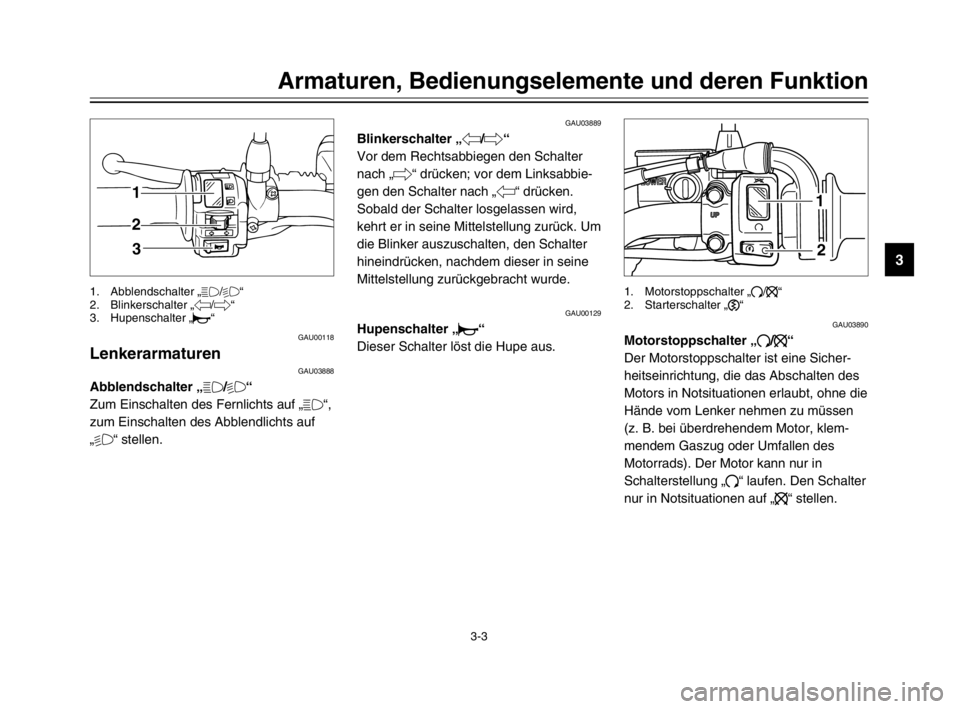

LenkerarmaturenGAU03888
Abblendschalter „&/%“
Zum Einschalten des Fernlichts auf „&“,
zum Einschalten des Abblendlichts auf
„%“ stellen.
3 1
2
1. Abblendschalter „&/%“
2. Blinkerschalter „4/6“
3. Hupenschalter „*“
GAU03889
Blinkerschalter „4/6“
Vor dem Rechtsabbiegen den Schalter
nach „6“ drücken; vor dem Linksabbie-
gen den Schalter nach „4“ drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter „*“
Dieser Schalter löst die Hupe aus.GAU03890
Motorstoppschalter „#/$“
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des
Motorrads). Der Motor kann nur in
Schalterstellung „#“ laufen. Den Schalter
nur in Notsituationen auf „$“ stellen.
1
2
1. Motorstoppschalter „#/$“
2. Starterschalter „,“
5RS-9-G1 (German) 8/21/02 11:33 AM Page 13

3-4
Armaturen, Bedienungselemente und deren Funktion
3
GAU00152

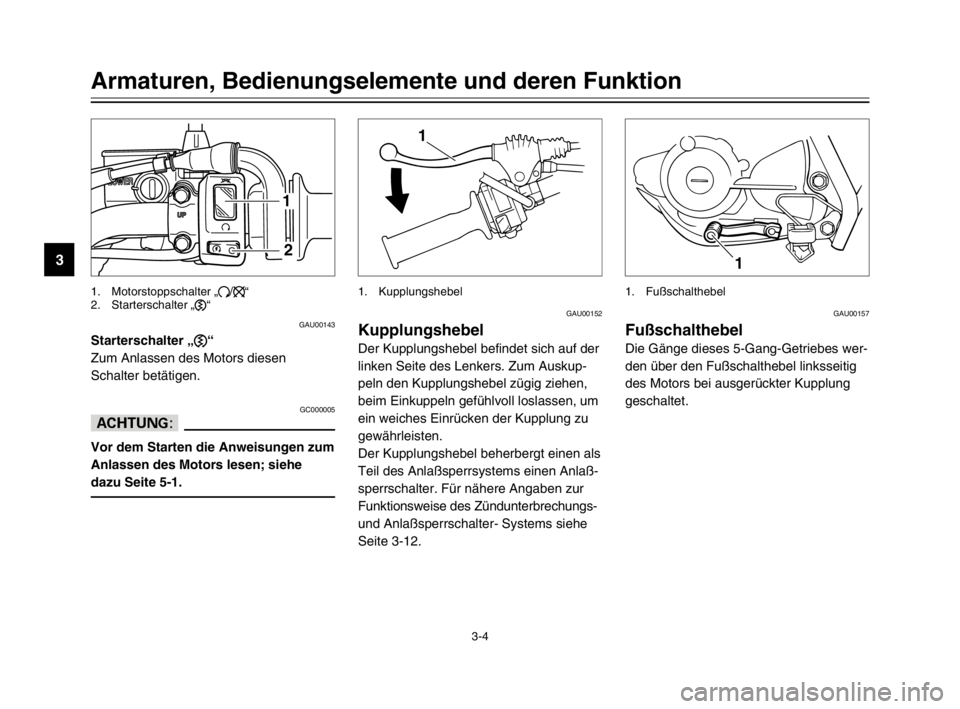

Kupplungshebel
Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskup-
peln den Kupplungshebel zügig ziehen,
beim Einkuppeln gefühlvoll loslassen, um
ein weiches Einrücken der Kupplung zu
gewährleisten.
Der Kupplungshebel beherbergt einen als
Teil des Anlaßsperrsystems einen Anlaß-
sperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter- Systems siehe
Seite 3-12.
1
1. Kupplungshebel
GAU00157
Fußschalthebel
Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.
1
1. Fußschalthebel
GAU00143
Starterschalter „,“
Zum Anlassen des Motors diesen
Schalter betätigen.
GC000005
dD
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe
dazu Seite 5-1.
1
2
1. Motorstoppschalter „#/$“
2. Starterschalter „,“
5RS-9-G1 (German) 8/21/02 11:33 AM Page 14

3-5
Armaturen, Bedienungselemente und deren Funktion
3
GAU00158

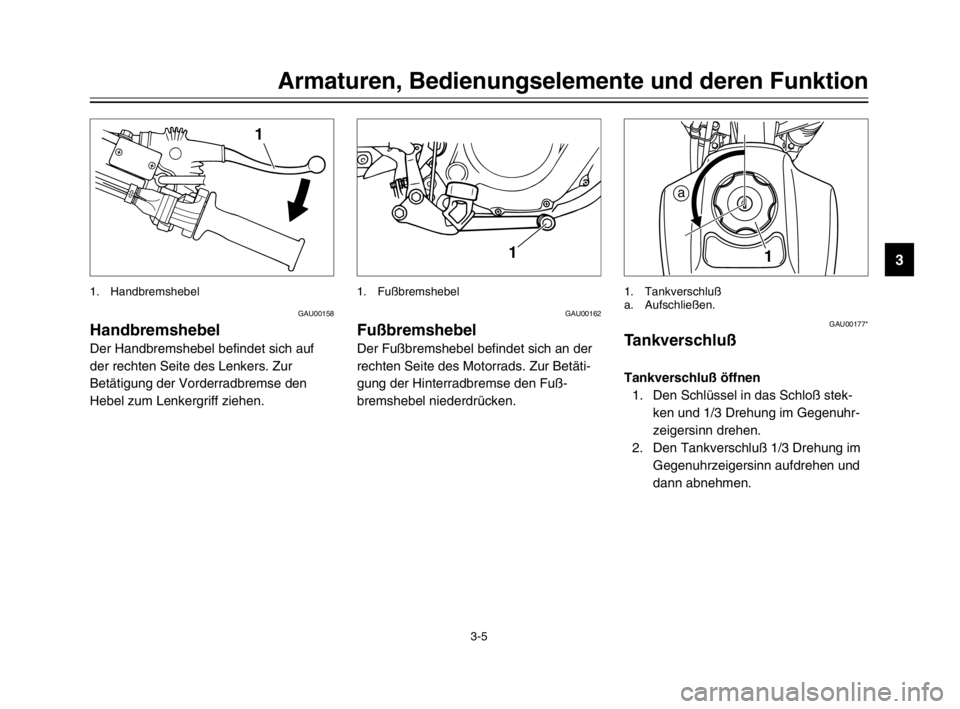

Handbremshebel
Der Handbremshebel befindet sich auf
der rechten Seite des Lenkers. Zur
Betätigung der Vorderradbremse den
Hebel zum Lenkergriff ziehen.
1
1. Handbremshebel
GAU00162
Fußbremshebel
Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fuß-
bremshebel niederdrücken.
1
1. Fußbremshebel
GAU00177*
Tankverschluß
Tankverschluß öffnen
1. Den Schlüssel in das Schloß stek-
ken und 1/3 Drehung im Gegenuhr-
zeigersinn drehen.
2. Den Tankverschluß 1/3 Drehung im
Gegenuhrzeigersinn aufdrehen und
dann abnehmen.
1
a
1. Tankverschluß
a. Aufschließen.
5RS-9-G1 (German) 8/21/02 11:33 AM Page 15
