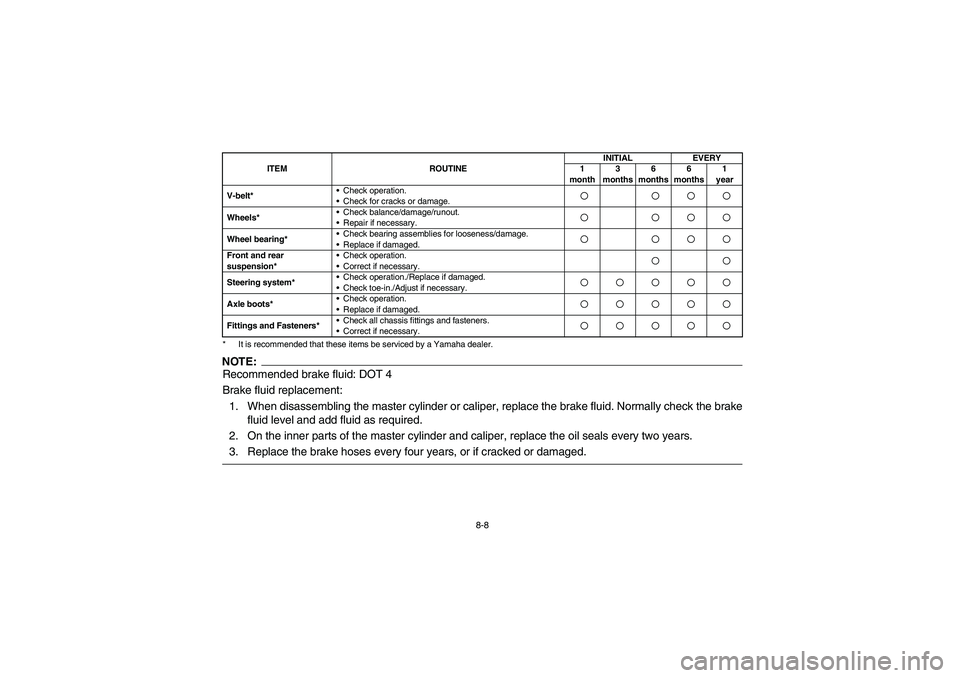

8-8
* It is recommended that these items be serviced by a Yamaha dealer.NOTE:Recommended brake fluid: DOT 4
Brake fluid replacement:
1. When disassembling the master cylinder or caliper, replace the brake fluid. Normally check the brake
fluid level and add fluid as required.
2. On the inner parts of the master cylinder and caliper, replace the oil seals every two years.
3. Replace the brake hoses every four years, or if cracked or damaged.V-belt*•Check operation.
•Check for cracks or damage.Wheels*•Check balance/damage/runout.
•Repair if necessary.Wheel bearing*•Check bearing assemblies for looseness/damage.
•Replace if damaged.Front and rear
suspension*•Check operation.
•Correct if necessary.Steering system*•Check operation./Replace if damaged.
•Check toe-in./Adjust if necessary.Axle boots*•Check operation.
•Replace if damaged.Fittings and Fasteners*•Check all chassis fittings and fasteners.
•Correct if necessary.
ITEM ROUTINEINITIAL EVERY
1
month3
months6
months6
months1
year
U5TE60.book Page 8 Monday, June 10, 2002 8:47 AM

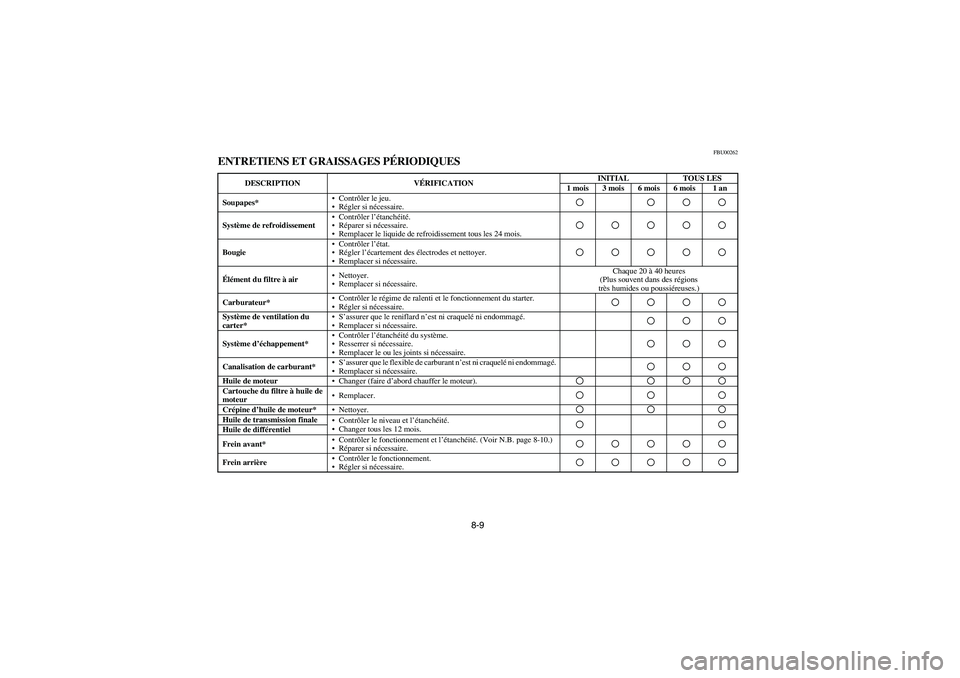

8-9
FBU00262
ENTRETIENS ET GRAISSAGES PÉRIODIQUES
DESCRIPTION VÉRIFICATIONINITIAL TOUS LES
1 mois 3 mois 6 mois 6 mois 1 an
Soupapes*•Contrôler le jeu.
•Régler si nécessaire.
Système de refroidissement•Contrôler l’étanchéité.
•Réparer si nécessaire.
•Remplacer le liquide de refroidissement tous les 24 mois.Bougie•Contrôler l’état.
•Régler l’écartement des électrodes et nettoyer.
•Remplacer si nécessaire.Élément du filtre à air•Nettoyer.
•Remplacer si nécessaire.Chaque 20 à 40 heures
(Plus souvent dans des régions
très humides ou poussiéreuses.)
Carburateur*•Contrôler le régime de ralenti et le fonctionnement du starter.
•Régler si nécessaire.Système de ventilation du
carter*•S’assurer que le reniflard n’est ni craquelé ni endommagé.
•Remplacer si nécessaire.Système d’échappement*•Contrôler l’étanchéité du système.
•Resserrer si nécessaire.
•Remplacer le ou les joints si nécessaire.Canalisation de carburant*•S’assurer que le flexible de carburant n’est ni craquelé ni endommagé.
•Remplacer si nécessaire.Huile de moteur
•Changer (faire d’abord chauffer le moteur).Cartouche du filtre à huile de
moteur•Remplacer.Crépine d’huile de moteur*
•Nettoyer.Huile de transmission finale
•Contrôler le niveau et l’étanchéité.
•Changer tous les 12 mois.Huile de différentiel
Frein avant*•Contrôler le fonctionnement et l’étanchéité. (Voir N.B. page 8-10.)
•Réparer si nécessaire.Frein arrière•Contrôler le fonctionnement.
•Régler si nécessaire.U5TE60.book Page 9 Monday, June 10, 2002 8:47 AM

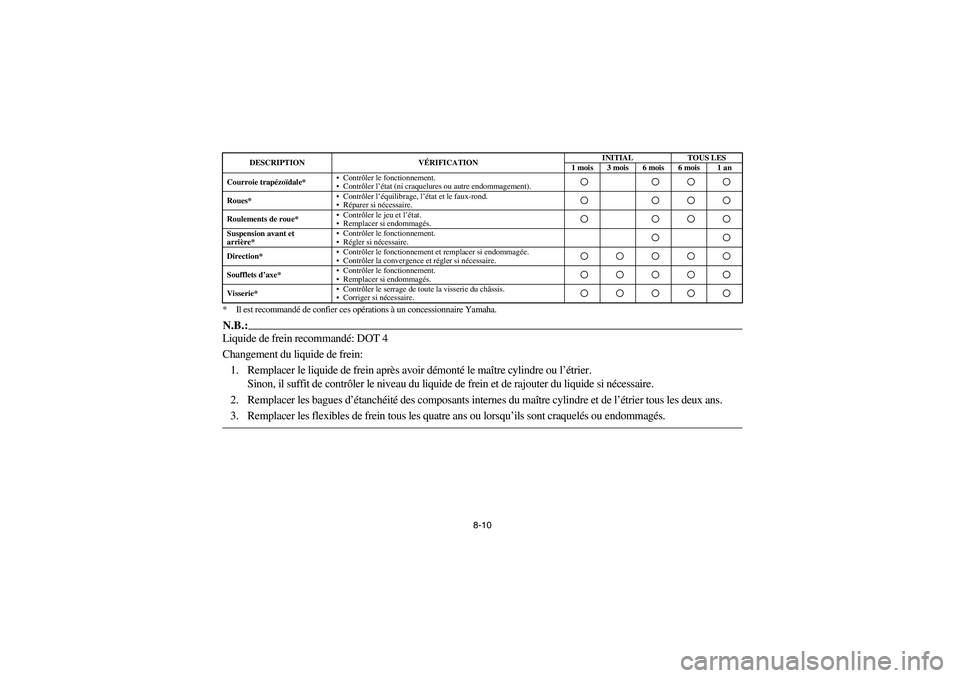

8-10 * Il est recommandé de confier ces opérations à un concessionnaire Yamaha.
N.B.:Liquide de frein recommandé: DOT 4
Changement du liquide de frein:
1. Remplacer le liquide de frein après avoir démonté le maître cylindre ou l’étrier.
Sinon, il suffit de contrôler le niveau du liquide de frein et de rajouter du liquide si nécessaire.
2. Remplacer les bagues d’étanchéité des composants internes du maître cylindre et de l’étrier tous les deux ans.
3. Remplacer les flexibles de frein tous les quatre ans ou lorsqu’ils sont craquelés ou endommagés.Courroie trapézoïdale*•Contrôler le fonctionnement.
•Contrôler l’état (ni craquelures ou autre endommagement).Roues*•Contrôler l’équilibrage, l’état et le faux-rond.
•Réparer si nécessaire.Roulements de roue*•Contrôler le jeu et l’état.
•Remplacer si endommagés.Suspension avant et
arrière*•Contrôler le fonctionnement.
•Régler si nécessaire.Direction*•Contrôler le fonctionnement et remplacer si endommagée.
•Contrôler la convergence et régler si nécessaire.Soufflets d’axe*•Contrôler le fonctionnement.
•Remplacer si endommagés.Visserie*•Contrôler le serrage de toute la visserie du châssis.
•Corriger si nécessaire.
DESCRIPTION VÉRIFICATIONINITIAL TOUS LES
1 mois 3 mois 6 mois 6 mois 1 an
U5TE60.book Page 10 Monday, June 10, 2002 8:47 AM

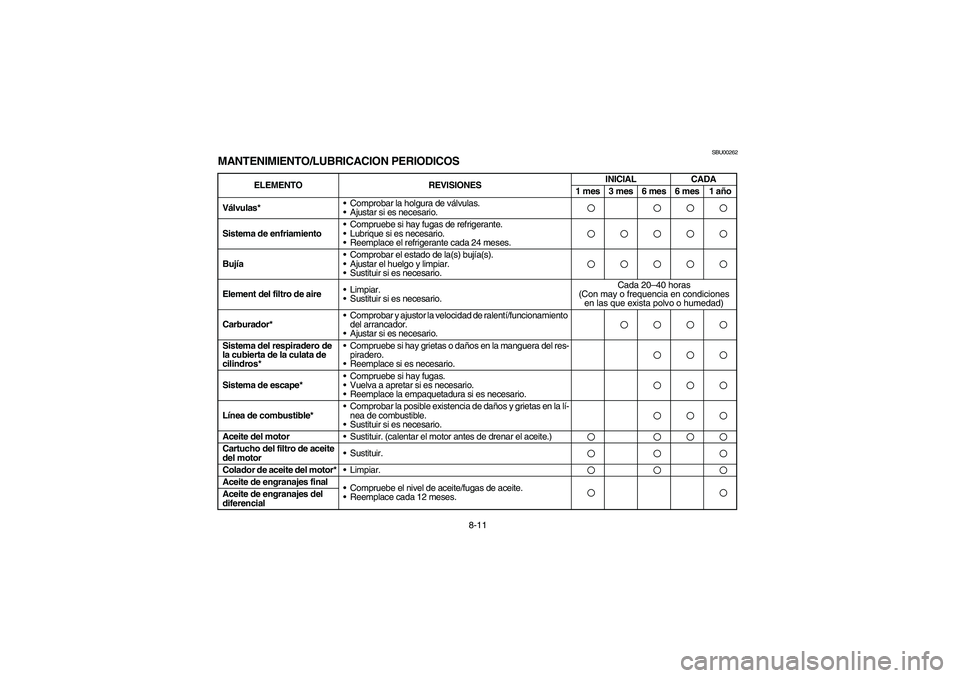

8-11
SBU00262
MANTENIMIENTO/LUBRICACION PERIODICOS
ELEMENTO REVISIONESINICIAL CADA
1 mes 3 mes 6 mes 6 mes 1 año
Válvulas* •Comprobar la holgura de válvulas.
•Ajustar si es necesario.
Sistema de enfriamiento•Compruebe si hay fugas de refrigerante.
•Lubrique si es necesario.
•Reemplace el refrigerante cada 24 meses.Bujía•Comprobar el estado de la(s) bujía(s).
•Ajustar el huelgo y limpiar.
•Sustituir si es necesario.Element del filtro de aire•Limpiar.
•Sustituir si es necesario.Cada 20–40 horas
(Con may o frequencia en condiciones
en las que exista polvo o humedad)
Carburador*•Comprobar y ajustor la velocidad de ralentí/funcionamiento
del arrancador.
•Ajustar si es necesario.Sistema del respiradero de
la cubierta de la culata de
cilindros*•Compruebe si hay grietas o daños en la manguera del res-
piradero.
•Reemplace si es necesario.Sistema de escape*•Compruebe si hay fugas.
•Vuelva a apretar si es necesario.
•Reemplace la empaquetadura si es necesario.Línea de combustible*•Comprobar la posible existencia de daños y grietas en la lí-
nea de combustible.
•Sustituir si es necesario.Aceite del motor•Sustituir. (calentar el motor antes de drenar el aceite.)Cartucho del filtro de aceite
del motor•Sustituir.Colador de aceite del motor*•Limpiar.Aceite de engranajes final
•Compruebe el nivel de aceite/fugas de aceite.
•Reemplace cada 12 meses.Aceite de engranajes del
diferencialU5TE60.book Page 11 Monday, June 10, 2002 8:47 AM

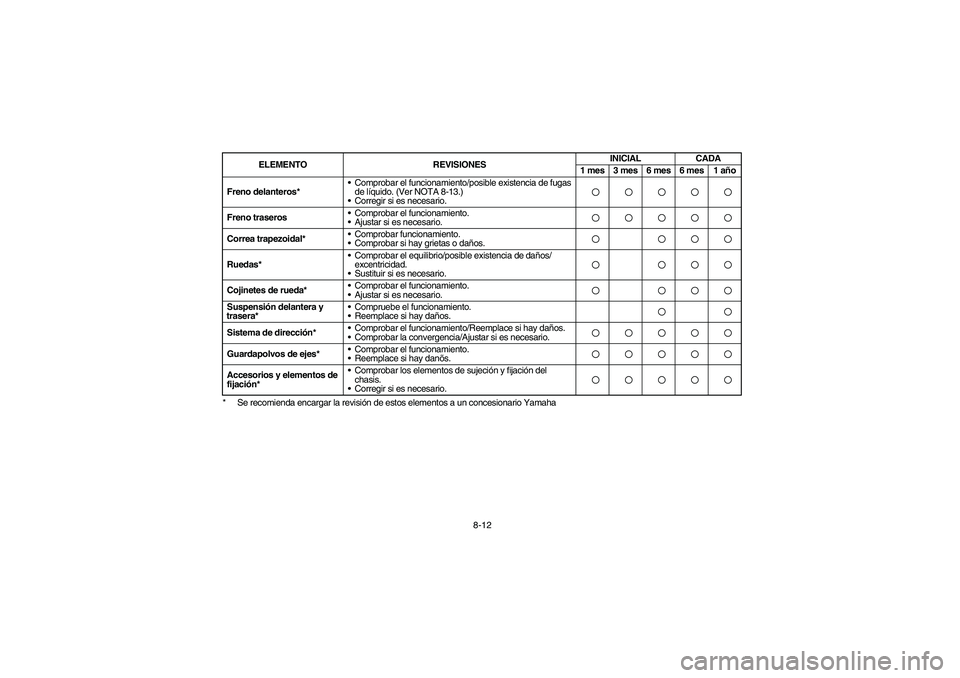

8-12 * Se recomienda encargar la revisión de estos elementos a un concesionario Yamaha Freno delanteros*•Comprobar el funcionamiento/posible existencia de fugas
de líquido. (Ver NOTA 8-13.)
•Corregir si es necesario.
Freno traseros•Comprobar el funcionamiento.
•Ajustar si es necesario.Correa trapezoidal*•Comprobar funcionamiento.
•Comprobar si hay grietas o daños.Ruedas*•Comprobar el equilibrio/posible existencia de daños/
excentricidad.
•Sustituir si es necesario.Cojinetes de rueda*•Comprobar el funcionamiento.
•Ajustar si es necesario.Suspensión delantera y
trasera*•Compruebe el funcionamiento.
•Reemplace si hay daños.Sistema de dirección*•Comprobar el funcionamiento/Reemplace si hay daños.
•Comprobar la convergencia/Ajustar si es necesario.Guardapolvos de ejes*•Comprobar el funcionamiento.
•Reemplace si hay danõs.Accesorios y elementos de
fijación*•Comprobar los elementos de sujeción y fijación del
chasis.
•Corregir si es necesario.
ELEMENTO REVISIONESINICIAL CADA
1 mes 3 mes 6 mes 6 mes 1 año
U5TE60.book Page 12 Monday, June 10, 2002 8:47 AM

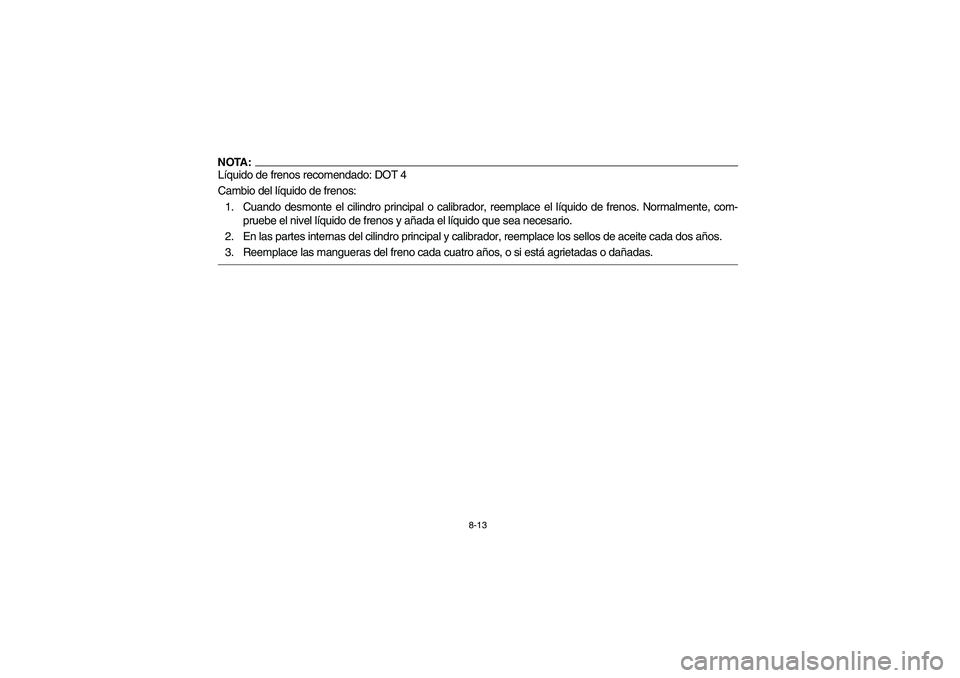

8-13
NOTA:Líquido de frenos recomendado: DOT 4
Cambio del líquido de frenos:
1. Cuando desmonte el cilindro principal o calibrador, reemplace el líquido de frenos. Normalmente, com-
pruebe el nivel líquido de frenos y añada el líquido que sea necesario.
2. En las partes internas del cilindro principal y calibrador, reemplace los sellos de aceite cada dos años.
3. Reemplace las mangueras del freno cada cuatro años, o si está agrietadas o dañadas.U5TE60.book Page 13 Monday, June 10, 2002 8:47 AM

8-14
U5TE60.book Page 14 Monday, June 10, 2002 8:47 AM

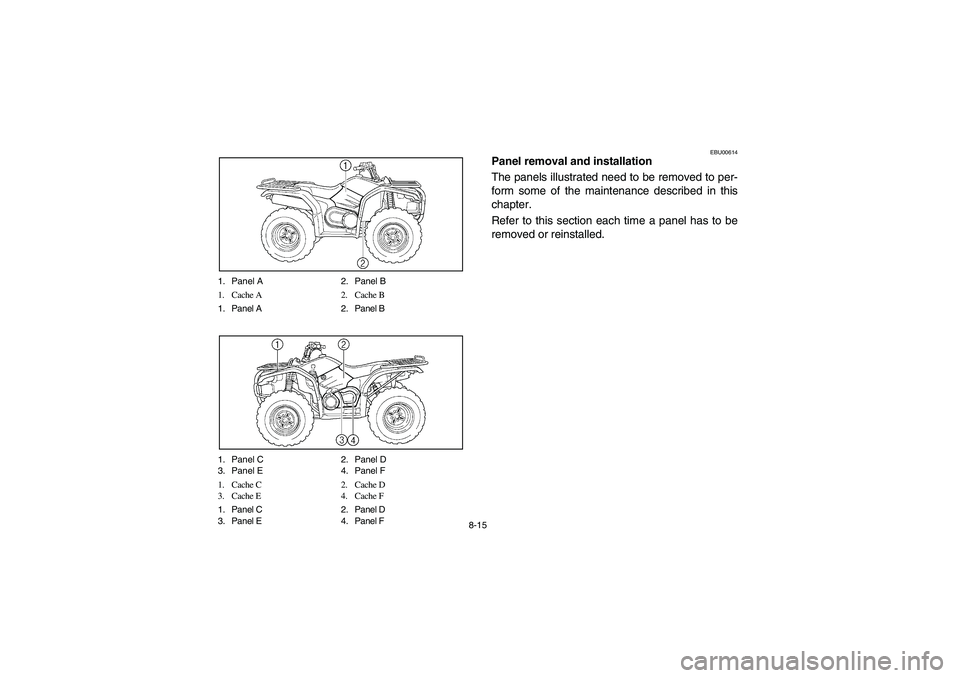

8-15 1. Panel A 2. Panel B
1. Cache A 2. Cache B
1. Panel A 2. Panel B
1. Panel C 2. Panel D
3. Panel E 4. Panel F
1. Cache C 2. Cache D
3. Cache E 4. Cache F
1. Panel C 2. Panel D
3. Panel E 4. Panel F
EBU00614
Panel removal and installation
The panels illustrated need to be removed to per-
form some of the maintenance described in this
chapter.
Refer to this section each time a panel has to be
removed or reinstalled.
