2003 YAMAHA KODIAK 400 Manuale de Empleo (in Spanish)

8-80
FBU00296

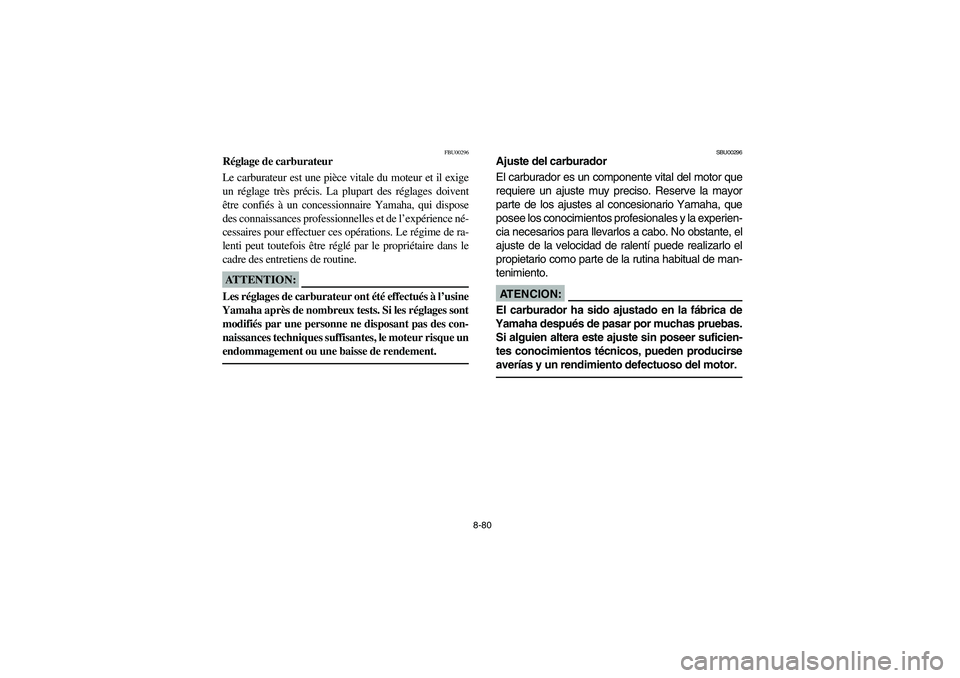

Réglage de carburateur
Le carburateur est une pièce vitale du moteur et il exige
un réglage très précis. La plupart des réglages doivent
être confiés à un concessionnaire Yamaha, qui dispose
des connaissances professionnelles et de l’expérience né-
cessaires pour effectuer ces opérations. Le régime de ra-
lenti peut toutefois être réglé par le propriétaire dans le
cadre des entretiens de routine.ATTENTION:_ Les réglages de carburateur ont été effectués à l’usine
Yamaha après de nombreux tests. Si les réglages sont
modifiés par une personne ne disposant pas des con-
naissances techniques suffisantes, le moteur risque un
endommagement ou une baisse de rendement. _
SBU00296
Ajuste del carburador
El carburador es un componente vital del motor que
requiere un ajuste muy preciso. Reserve la mayor
parte de los ajustes al concesionario Yamaha, que
posee los conocimientos profesionales y la experien-
cia necesarios para llevarlos a cabo. No obstante, el
ajuste de la velocidad de ralentí puede realizarlo el
propietario como parte de la rutina habitual de man-
tenimiento.AT E N C I O N :_ El carburador ha sido ajustado en la fábrica de
Yamaha después de pasar por muchas pruebas.
Si alguien altera este ajuste sin poseer suficien-
tes conocimientos técnicos, pueden producirse
averías y un rendimiento defectuoso del motor. _
U5TE60.book Page 80 Monday, June 10, 2002 8:47 AM

8-81 1. Throttle stop screw
1. Vis d’arrêt de l’accélérateur
1. Tornillo de tope del acelerador
EBU01258
Idle speed adjustmentNOTE:_ A diagnostic tachometer must be used for this pro-
cedure. _1. Start the engine and warm it up for a few min-
utes at approximately 1,000 to 2,000 r/min.
Occasionally rev the engine to 4,000 to
5,000 r/min. The engine is warm when it
quickly responds to the throttle.
2. Remove panel D. (See page 8-17 for removal
and installation procedures.)
3. Connect the tachometer to the spark plug
lead, and then set the idle to the specified
idling speed by adjusting the throttle stop
screw. Turn the screw in direction
a to in-
crease the engine speed, and in direction
b
to decrease the engine speed.
4. Install the panel.Specified idle speed:
1,450–1,550 r/min
U5TE60.book Page 81 Monday, June 10, 2002 8:47 AM

8-82
FBU01258

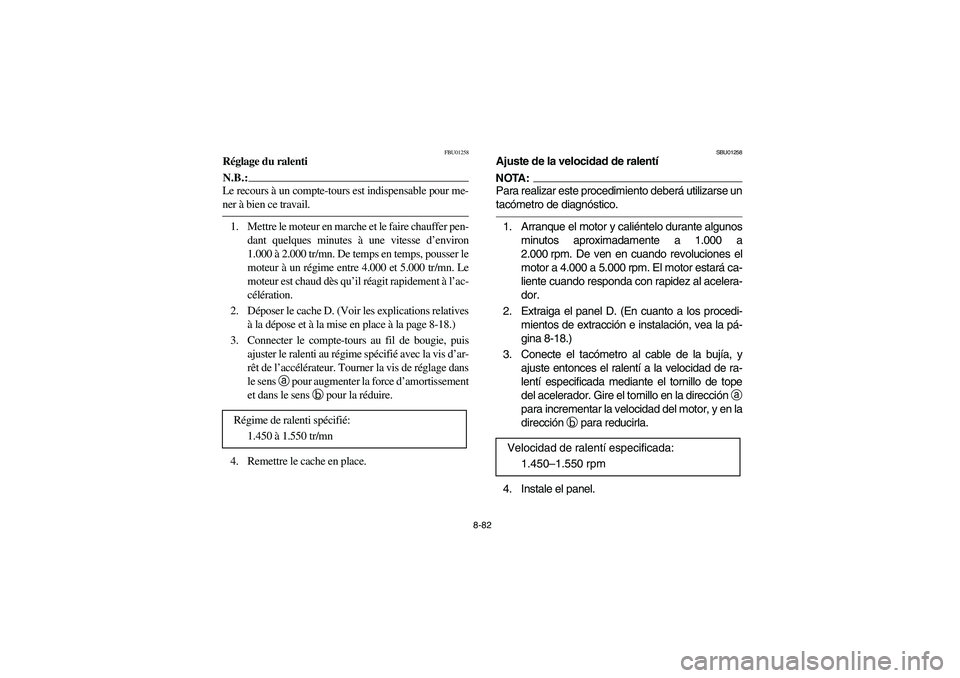

Réglage du ralentiN.B.:_ Le recours à un compte-tours est indispensable pour me-
ner à bien ce travail. _1. Mettre le moteur en marche et le faire chauffer pen-
dant quelques minutes à une vitesse d’environ
1.000 à 2.000 tr/mn. De temps en temps, pousser le
moteur à un régime entre 4.000 et 5.000 tr/mn. Le
moteur est chaud dès qu’il réagit rapidement à l’ac-
célération.
2. Déposer le cache D. (Voir les explications relatives
à la dépose et à la mise en place à la page 8-18.)
3. Connecter le compte-tours au fil de bougie, puis
ajuster le ralenti au régime spécifié avec la vis d’ar-
rêt de l’accélérateur. Tourner la vis de réglage dans
le sens a
pour augmenter la force d’amortissement
et dans le sens b
pour la réduire.
4. Remettre le cache en place.Régime de ralenti spécifié:
1.450 à 1.550 tr/mn
SBU01258
Ajuste de la velocidad de ralentíNOTA:_ Para realizar este procedimiento deberá utilizarse un
tacómetro de diagnóstico. _1. Arranque el motor y caliéntelo durante algunos
minutos aproximadamente a 1.000 a
2.000 rpm. De ven en cuando revoluciones el
motor a 4.000 a 5.000 rpm. El motor estará ca-
liente cuando responda con rapidez al acelera-
dor.
2. Extraiga el panel D. (En cuanto a los procedi-
mientos de extracción e instalación, vea la pá-
gina 8-18.)
3. Conecte el tacómetro al cable de la bujía, y
ajuste entonces el ralentí a la velocidad de ra-
lentí especificada mediante el tornillo de tope
del acelerador. Gire el tornillo en la dirección
a
para incrementar la velocidad del motor, y en la
dirección
b para reducirla.
4. Instale el panel. Velocidad de ralentí especificada:
1.450–1.550 rpm
U5TE60.book Page 82 Monday, June 10, 2002 8:47 AM

8-83
EBU00303

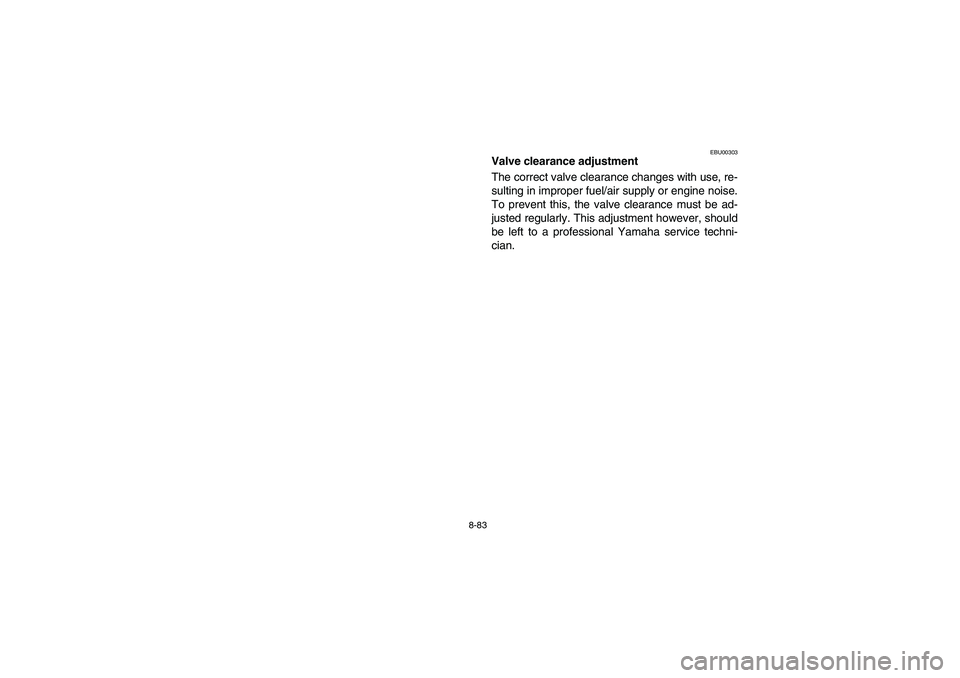

Valve clearance adjustment
The correct valve clearance changes with use, re-
sulting in improper fuel/air supply or engine noise.
To prevent this, the valve clearance must be ad-
justed regularly. This adjustment however, should
be left to a professional Yamaha service techni-
cian.
U5TE60.book Page 83 Monday, June 10, 2002 8:47 AM

8-84
FBU00303

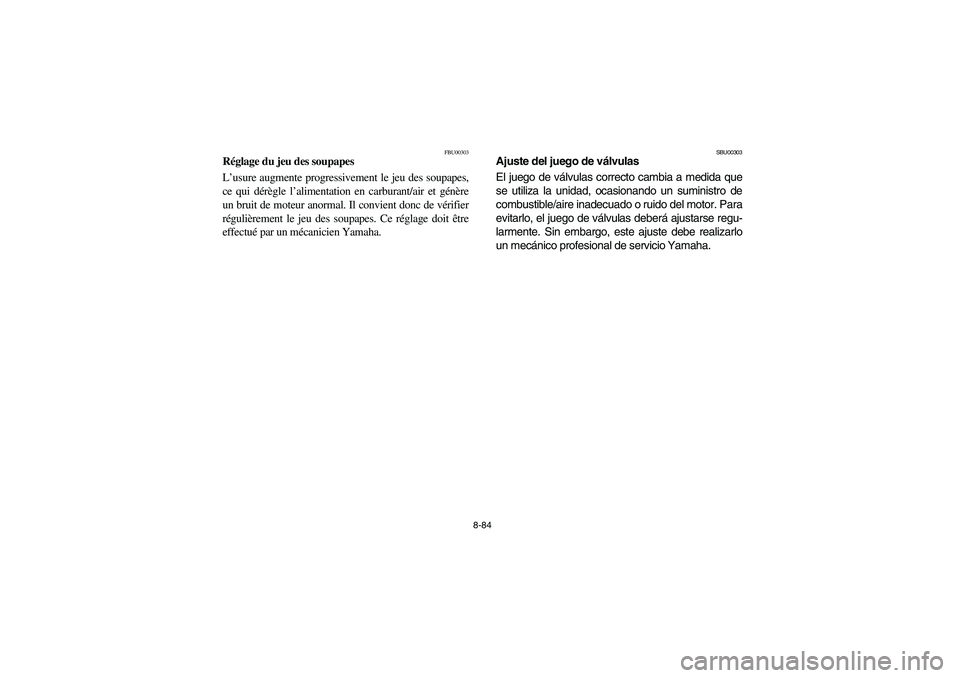

Réglage du jeu des soupapes
L’usure augmente progressivement le jeu des soupapes,
ce qui dérègle l’alimentation en carburant/air et génère
un bruit de moteur anormal. Il convient donc de vérifier
régulièrement le jeu des soupapes. Ce réglage doit être
effectué par un mécanicien Yamaha.
SBU00303
Ajuste del juego de válvulas
El juego de válvulas correcto cambia a medida que
se utiliza la unidad, ocasionando un suministro de
combustible/aire inadecuado o ruido del motor. Para
evitarlo, el juego de válvulas deberá ajustarse regu-
larmente. Sin embargo, este ajuste debe realizarlo
un mecánico profesional de servicio Yamaha.
U5TE60.book Page 84 Monday, June 10, 2002 8:47 AM

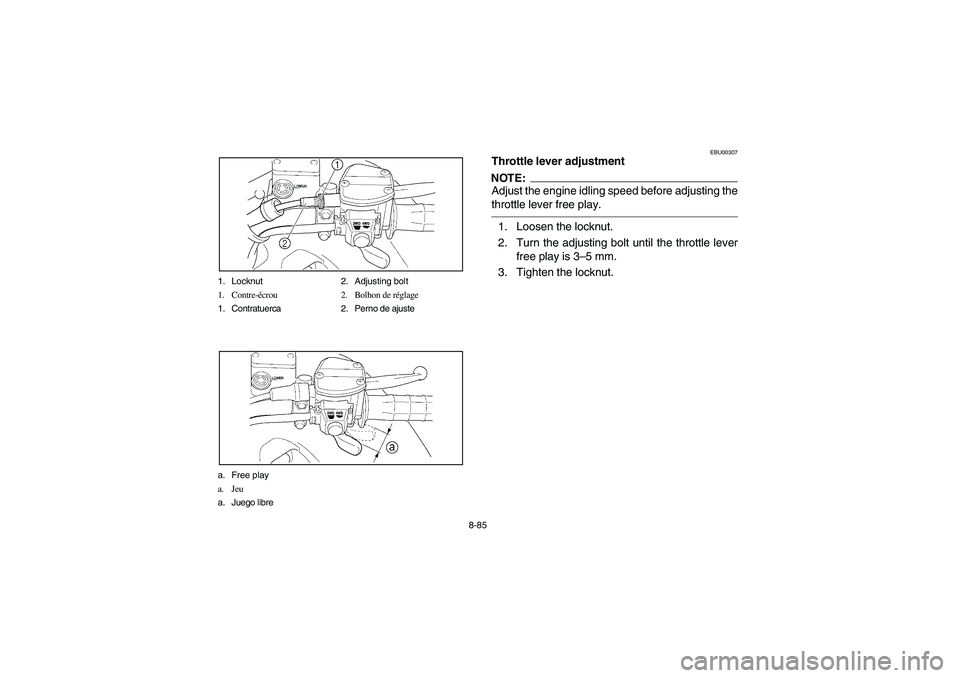

8-85 1. Locknut 2. Adjusting bolt
1. Contre-écrou 2. Bolhon de réglage
1. Contratuerca 2. Perno de ajuste
a. Free play
a. Jeu
a. Juego libre
EBU00307
Throttle lever adjustmentNOTE:Adjust the engine idling speed before adjusting the
throttle lever free play.1. Loosen the locknut.
2. Turn the adjusting bolt until the throttle lever
free play is 3–5 mm.
3. Tighten the locknut.
U5TE60.book Page 85 Monday, June 10, 2002 8:47 AM

8-86
FBU00307

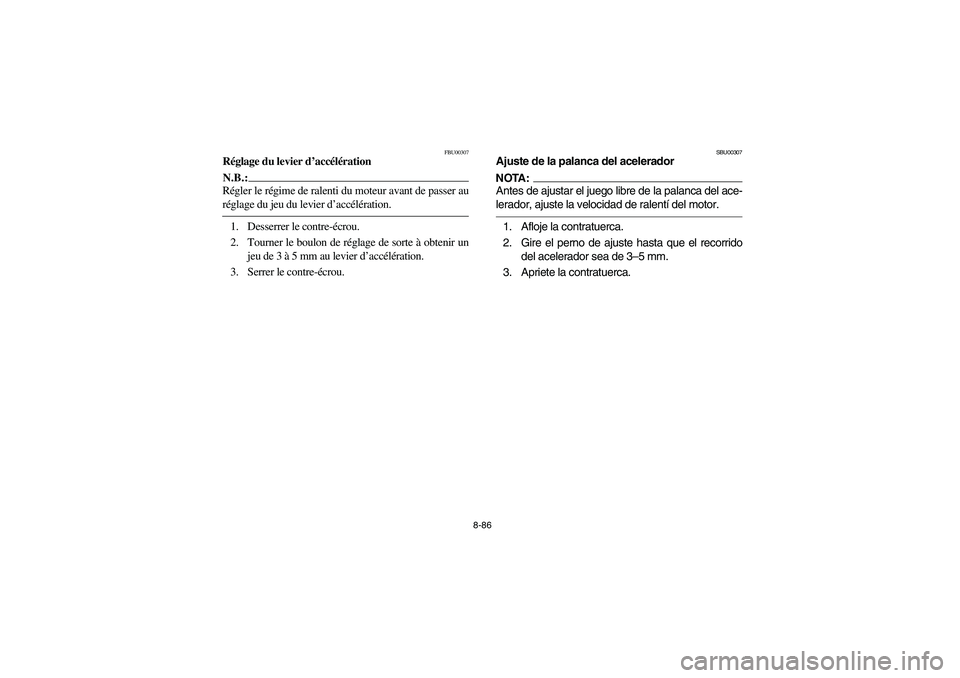

Réglage du levier d’accélérationN.B.:_ Régler le régime de ralenti du moteur avant de passer au
réglage du jeu du levier d’accélération. _1. Desserrer le contre-écrou.
2. Tourner le boulon de réglage de sorte à obtenir un
jeu de 3 à 5 mm au levier d’accélération.
3. Serrer le contre-écrou.
SBU00307
Ajuste de la palanca del aceleradorNOTA:_ Antes de ajustar el juego libre de la palanca del ace-
lerador, ajuste la velocidad de ralentí del motor. _1. Afloje la contratuerca.
2. Gire el perno de ajuste hasta que el recorrido
del acelerador sea de 3–5 mm.
3. Apriete la contratuerca.
U5TE60.book Page 86 Monday, June 10, 2002 8:47 AM

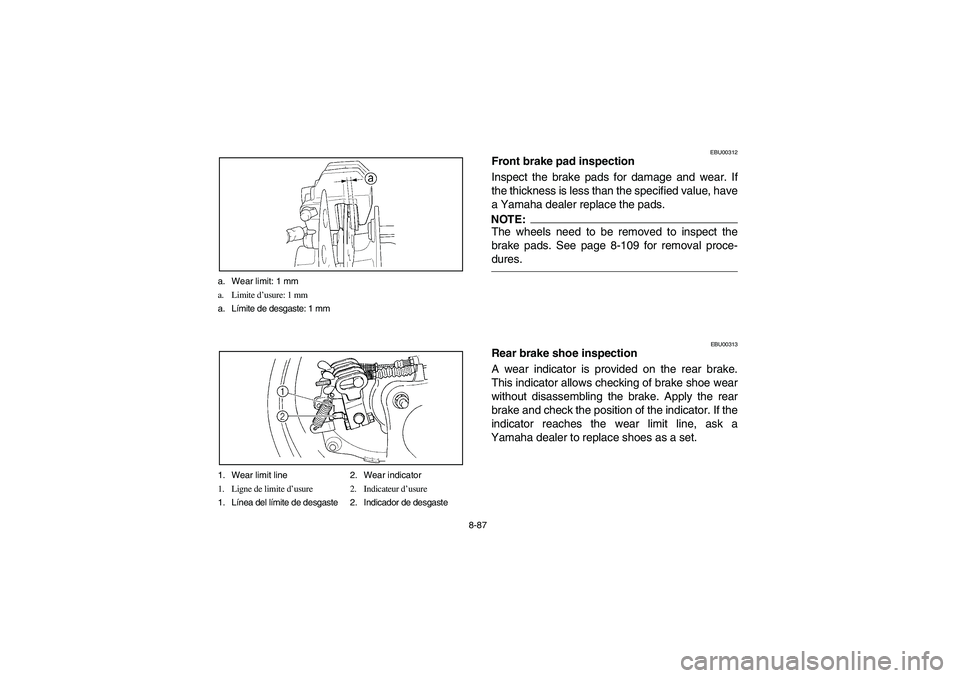

8-87 a. Wear limit: 1 mm
a. Limite d’usure: 1 mm
a. Límite de desgaste: 1 mm
1. Wear limit line 2. Wear indicator
1. Ligne de limite d’usure 2. Indicateur d’usure
1. Línea del límite de desgaste 2. Indicador de desgaste
EBU00312
Front brake pad inspection
Inspect the brake pads for damage and wear. If
the thickness is less than the specified value, have
a Yamaha dealer replace the pads.NOTE:The wheels need to be removed to inspect the
brake pads. See page 8-109 for removal proce-
dures.
EBU00313
Rear brake shoe inspection
A wear indicator is provided on the rear brake.
This indicator allows checking of brake shoe wear
without disassembling the brake. Apply the rear
brake and check the position of the indicator. If the
indicator reaches the wear limit line, ask a
Yamaha dealer to replace shoes as a set.
U5TE60.book Page 87 Monday, June 10, 2002 8:47 AM
