4-38
ESD

QSTS-Seilzug (Lenkergriffende)
QSTS-Ummantelung ausbauen. Ein Rost-
schutzmittel in die äußere Ummantelung sprü-
hen.
QSTS-Ummantelung wieder einbauen.

YPVS-Seilzug

Choke-Seilzug (lenkerseitig)
Ein Rostschutzmittel in die äußere Ummante-
lung sprühen.

Zwischengehäuse
Das Zwischengehäuse mit Hilfe einer Schmier-
pistole durch die Schmiernippel mit wasserfe-
stem Fett füllen 1
.
Schmiermittelmenge:
Die ersten 10 Stunden oder das erste
Monat:
33,0–35,0 cm
3 (1,11–1,18 oz)
Alle 100 Stunden oder 12 Monate:
6,0–8,0 cm
3 (0,20–0,27 oz)

Cables del QSTS (extremo del manillar)
Extraiga la caja del cable del QSTS. Aplique
un antioxidante al cable exterior.
Monte de nuevo la caja del cable del QSTS.

Cable YPVS

Cable del estárter (lado del manillar)
Aplique el antioxidante al cable exterior.

Carcasa intermedia
Mediante un inyector de grasa lubricante, re-
llene la carcasa intermedia con grasa hidrófu-
ga a través del engrasador 1
.
Capacidad de grasa:
Inicialmente 10 horas o 1 mes:
33,0–35,0 cm
3 (1,11–1,18 oz)
Cada 100 horas o 12 meses:
6,0–8,0 cm
3 (0,20–0,27 oz)
UF0W82A0.book Page 38 Monday, September 2, 2002 3:24 PM

4-39
F
FJU01971
Inspection de la batterie
Vérifiez le niveau de l’électrolyte et contrôlez
que les câbles positif et négatif sont bien fixés.
@
L’électrolyte de la batterie est un produit
toxique et dangereux, causant de graves
brûlures, etc. L’électrolyte contient de l’aci-
de sulfurique. Evitez tout contact avec la
peau, les yeux ou les vêtements.
Antidotes
Externe: rincer à l’eau.
Interne: buvez de grandes quantités d’eau
ou de lait. Buvez ensuite du lait de magné-
sie, des œufs battus ou de l’huile végétale.
Appelez immédiatement un médecin.
Yeux: rincez abondamment à l’eau pendant
15 minutes et appelez rapidement un méde-
cin.
Les batteries produisent des gaz explosifs.
Tenez-les toujours bien à l’écart de toute
source d’étincelles, de flammes, des cigaret-
tes, etc. Si vous utilisez ou chargez la batte-
rie dans un espace clos, veillez à ce qu’il
soit bien ventilé. Protégez toujours vos yeux
lorsque vous travaillez à proximité de bat-
teries.
TENIR HORS DE PORTEE DES EN-
FANTS.

N’oubliez pas de raccorder le tuyau du re-
niflard à la batterie. Tout endommage-
ment, obstruction ou mauvais raccorde-
ment du tuyau du reniflard peut être cause
d’incendie ou d’explosion.
@
@
Veillez à ne pas coucher la batterie sur le
côté.

N’oubliez pas d’enlever la batterie de son
compartiment lorsque vous ajoutez de
l’électrolyte ou que vous la rechargez.
@
UF0W82A0.book Page 39 Monday, September 2, 2002 3:24 PM

4-40
ESD
GJU01971
Überprüfung der Batterie
Den Batteriesäurestand überprüfen und si-
cherstellen, daß die Minus- und Plus-Kabel gut
befestigt sind.
@
Batteriesäure ist giftig und gefährlich und
kann ernsthafte Verbrennungen usw. verur-
sachen. Batteriesäure enthält Schwefelsäu-
re. Kontakt mit Haut, Augen oder Kleidung
vermeiden.
Gegenmaßnahmen
Äußerlich: Mit Wasser spülen.
Innerlich: Große Mengen Wasser oder Milch
trinken. Daraufhin Bittererde (Magnesia),
geschlagene rohe Eier oder Pflanzenöl ein-
nehmen. Sofort den Arzt rufen.
Augen: 15 Minuten lang mit Wasser aus-
spülen und sofort den Arzt rufen.
Batterien erzeugen explosive Gase. Fun-
ken, offenes Feuer, Zigaretten usw. außer
Reichweite halten. Wird die Batterie in ei-
nem abgeschlossenen Raum verwendet,
oder geladen, stellen Sie sicher, daß er gut
belüftet ist. Tragen Sie bei Arbeiten in der
Nähe von Batterien immer einen Augen-
schutz.
AUSSERHALB DER REICHWEITE VON KIN-
DERN HALTEN.

Es ist sicherzustellen, daß der Entlüfter-
schlauch an die Batterie angeschlossen
wird. Durch einen beschädigten, blockier-
ten oder nicht richtig angeschlossenen Ent-
lüfterschlauch könnte sie Feuer fangen
oder explodieren.
@
@
Achten Sie sorgfältig darauf, die Batterie
nicht auf die Seite zu legen.

Stellen Sie sicher, daß Sie die Batterie aus
dem Batteriefach herausnehmen, wenn Sie
Batteriesäure nachfüllen oder die Batterie
aufladen.
@
SJU01971
Revisión de la batería
Compruebe el nivel del electrólito de la bate-
ría y verifique que los cables negativo y positivo
estén firmemente sujetos.
@
El electrólito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: Lavar con agua.
Interno: Ingerir grandes cantidades de
agua o leche. Seguidamente ingerir magne-
sia, huevo batido o aceite vegetal. Llamar a
un médico inmediatamente.
Ojos: Lavar con agua durante 15 minutos y
acudir rápidamente al médico.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, llamas,
cigarrillos, etc. Si va a utilizar o cargar la
batería en un espacio cerrado, verifique
que esté bien ventilado. Protéjase siempre
los ojos cuando trabaje cerca de una bate-
ría.
MANTÉNGALA FUERA DEL ALCAN-
CE DE LOS NIÑOS.

Asegúrese de conectar el tubo respiradero
a la batería. Podría producirse un incendio
o una explosión si dicho tubo está dañado,
obstruido o no está correctamente conecta-
do.
@
@
No tumbe la batería sobre su costado.

No olvide desmontar la batería de su com-
partimento para añadir electrólito o car-
garla.
@
UF0W82A0.book Page 40 Monday, September 2, 2002 3:24 PM

4-41
F
Pour remplir la batterie:
1. Contrôlez que le niveau de l’électrolyte se si-
tue entre les repères supérieur 1 et
inférieur2.
2. Faite l’appoint à l’aide d’eau distillée si né-
cessaire.
@ L’eau de distribution normale contient des
minéraux dangereux pour la batterie. N’utili-
sez que de l’eau distillée pour remplir la bat-
terie.
@
Pour recharger la batterie:
@ N’essayez pas de recharger une batterie à la
hête. Sa durée de vie pourrait en être raccour-
cie.
@
Il est recommandé de faire charger la batterie
par un concessionnaire Yamaha. Si vous le faites
vous-même, lisez attentivement les instructions
du chargeur de batterie avant d’effectuer la char-
ge et suivez la procédure ci-dessous.
1. Enlevez tous les bouchons des éléments de la
batterie.
2. Si le niveau de l’électrolyte est bas, ajoutez
de l’eau distillée au niveau requis.
3. Réglez la puissance de charge à 1,9 ampère
et chargez la batterie lentement, jusqu’à ce
que des gaz explosifs se dégagent avec force
des éléments de la batterie.
Pour raccorder les bornes de la batterie:
1. Vérifiez que les connexions sont correctes
lorsque vous montez la batterie dans le scoo-
ter.
2. Vérifiez que le reniflard est correctement
connecté et n’est ni obstrué ni endommagé.
3. Vérifiez que la batterie est bien fixée.
1
Borne positive (+): câble rouge
2
Borne négative (–): câble noir
3
Reniflard
UF0W82A0.book Page 41 Monday, September 2, 2002 3:24 PM

4-42
ESD
Wiederauffüllen der Batterie:
1. Sicherstellen, daß der Säurestand zwischen
der oberen 1
und unteren 2
Standmarkie-
rung steht.
2. Die Batterie mit destilliertem Wasser auffül-
len, falls nötig.
@ Normales Leitungswasser enthält Mineralien,
die für Batterien schädlich sind. Zum Wieder-
auffüllen der Batterie nur destilliertes Wasser
verwenden.
@
Laden der Batterie:
@ Nicht versuchen die Batterie zu schnell aufzu-
laden. Die Lebensdauer der Batterie könnte
sich dadurch verkürzen.
@
Es wird empfohlen die Batterie von einer
Yamaha-Fachwerkstatt aufladen zu lassen. Falls
Sie die Batterie selbst aufladen, lesen Sie vor
dem Laden aufmerksam die Anweisungen für das
Batterie-Ladegerät durch und befolgen Sie die fol-
genden Punkte.
1. Alle Kappen von den Batterie-Elementen ent-
fernen.
2. Destilliertes Wasser zum vorgeschriebenen
Stand auffüllen, falls der Batteriesäurestand
niedrig ist.
3. Die Ladegeschwindigkeit auf 1,9 Ampere ein-
stellen und die Batterie langsam laden, bis die
explosiven Gase heftig aus den Batterie-Ele-
menten austreten.
Anschließen der Batteriepole:
1. Sicherstellen, daß die Verbindungen korrekt
sind, wenn Sie die Batterie in das Wasser-
fahrzeug einsetzen.
2. Sicherstellen, daß der Entlüfterschlauch rich-
tig angeschlossen und nicht beschädigt oder
blockier t ist.
3. Sicherstellen, daß die Batterie nicht verrut-
schen kann.
1
Plus (+): Rotes Kabel
2
Minus (–): Schwarzes Kabel
3
Entlüfterschlauch
Para rellenar la batería:
1. Verifique que el nivel del electrólito se en-
cuentre entre las marcas 1
de nivel 2
supe-
rior e inferior.
2. Rellene la batería con agua destilada si es
preciso.
@ El agua del grifo contiene minerales que re-
sultan dañinos para una batería. Utilice úni-
camente agua destilada para rellenar la bate-
ría.
@
Para recargar la batería:
@ No intente cargar una batería apresurada-
mente. La duración de la batería podría dis-
minuir.
@
Es recomendable que un concesionario
Yamaha cargue la batería. Si lo hace usted mis-
mo, lea cuidadosamente las instrucciones del
cargador antes de realizar a carga y siga los si-
guientes puntos.
1. Retire todos los tapones de la célula de la ba-
tería.
2. Añada agua destilada hasta el nivel especifi-
cado si el nivel del electrólito estuviera bajo.
3. Ajuste la proporción de carga en 1,9 ampe-
rios y cargue lentamente la batería hasta que
se descarguen los gases explosivos de las cé-
lulas d la batería.
Para conectar los terminales de la batería:
1. Verifique que las conexiones sean correctas
cuando monte la batería en la moto de agua.
2. Verifique que el tubo respiradero esté correc-
tamente acoplado y que no esté roto ni obs-
truido.
3. Verifique que la batería quede bien sujeta.
1
Positivo (+): Cable rojo
2
Negativo (–): Cable negro
3
Tubo respiradero
UF0W82A0.book Page 42 Monday, September 2, 2002 3:24 PM

4-43
F
FJU01109
Réglage du carburateur
Le carburateur est un élément vital du moteur
et demande un réglage très complexe. La plupart
des réglages doivent être confiés à un conces-
sionnaire Yamaha, qui dispose des compétences
techniques et de l’expérience nécessaires. Toute-
fois, dans le cadre d’une maintenance de routine,
le propriétaire peut procéder au réglage du régi-
me embrayé.
@ Le carburateur a été réglé par Yamaha, en
usine, après de nombreux tests. Si ce réglage
est modifié par quelqu’un qui ne dispose pas
des compétences techniques nécessaires, les
performances du moteur peuvent en être af-
fectées et le moteur être endommagé.
@
FJU01344
Réglage du régime embrayé
1. Mettez le scooter à l’eau.
2. Démarrez le moteur et laissez-le tourner pen-
dant 1 ou 2 minutes. A l’aide d’un compte-
tours de diagnostic ou, si nécessaire, du
compte-tours du centre d’information multi-
fonction, réglez le régime du moteur confor-
mément aux spécifications.
3. Tournez la vis de butée de papillon 1
dans
le sens des aiguilles d’une montre pour aug-
menter le régime du moteur si nécessaire.
Tournez-la dans le sens contraire des
aiguilles d’une montre pour diminuer le régi-
me si nécessaire.
Régime embrayé: 1.250–1.350 tr/min
UF0W82A0.book Page 43 Monday, September 2, 2002 3:24 PM

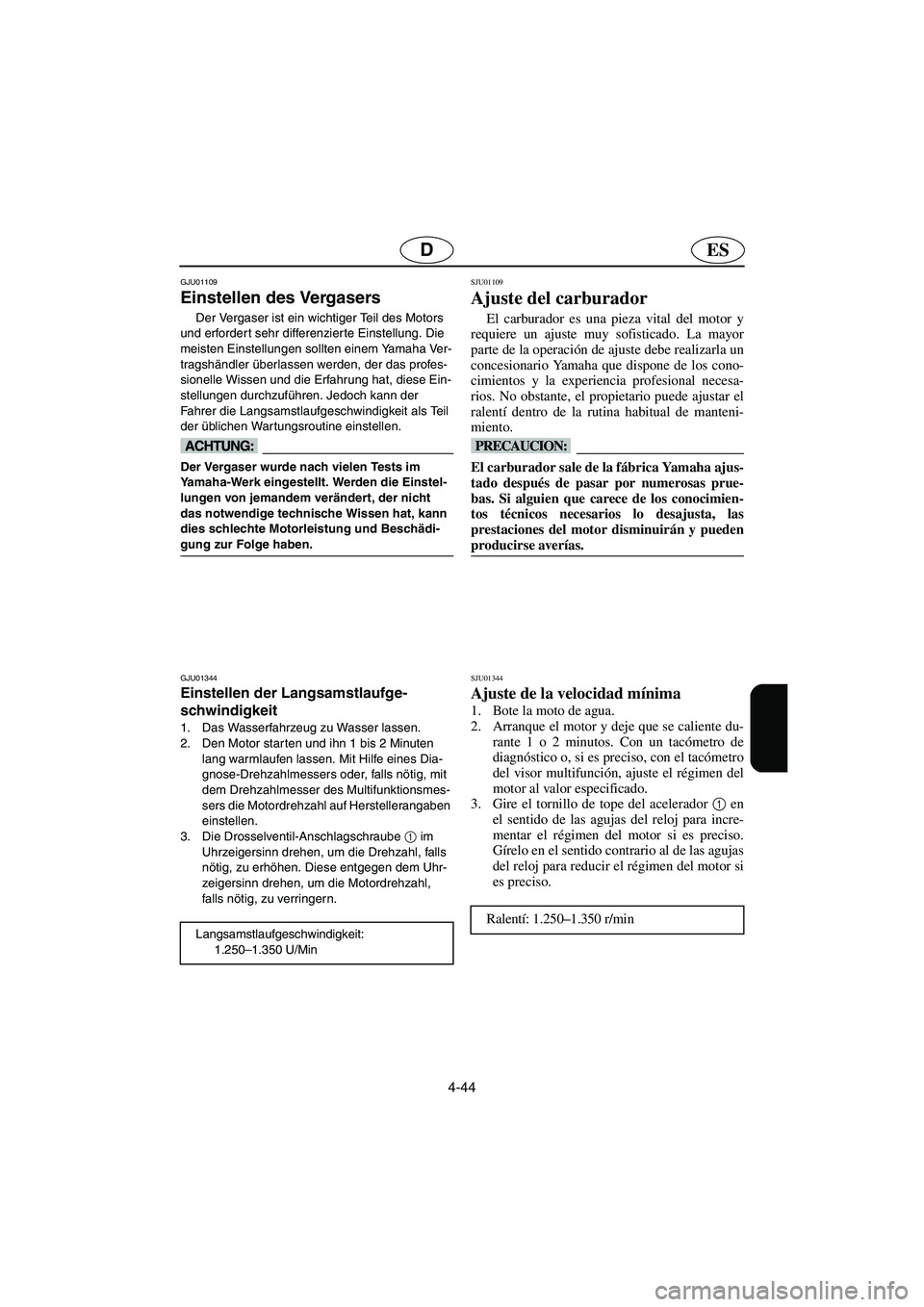

4-44
ESD
GJU01109
Einstellen des Vergasers
Der Vergaser ist ein wichtiger Teil des Motors
und erfordert sehr differenzierte Einstellung. Die
meisten Einstellungen sollten einem Yamaha Ver-
tragshändler überlassen werden, der das profes-
sionelle Wissen und die Erfahrung hat, diese Ein-
stellungen durchzuführen. Jedoch kann der
Fahrer die Langsamstlaufgeschwindigkeit als Teil
der üblichen Wartungsroutine einstellen.
@ Der Vergaser wurde nach vielen Tests im
Yamaha-Werk eingestellt. Werden die Einstel-
lungen von jemandem verändert, der nicht
das notwendige technische Wissen hat, kann
dies schlechte Motorleistung und Beschädi-
gung zur Folge haben.
@
GJU01344
Einstellen der Langsamstlaufge-
schwindigkeit
1. Das Wasserfahrzeug zu Wasser lassen.
2. Den Motor starten und ihn 1 bis 2 Minuten
lang warmlaufen lassen. Mit Hilfe eines Dia-
gnose-Drehzahlmessers oder, falls nötig, mit
dem Drehzahlmesser des Multifunktionsmes-
sers die Motordrehzahl auf Herstellerangaben
einstellen.
3. Die Drosselventil-Anschlagschraube 1
im
Uhrzeigersinn drehen, um die Drehzahl, falls
nötig, zu erhöhen. Diese entgegen dem Uhr-
zeigersinn drehen, um die Motordrehzahl,
falls nötig, zu verringern.
Langsamstlaufgeschwindigkeit:
1.250–1.350 U/Min
SJU01109
Ajuste del carburador
El carburador es una pieza vital del motor y
requiere un ajuste muy sofisticado. La mayor
parte de la operación de ajuste debe realizarla un
concesionario Yamaha que dispone de los cono-
cimientos y la experiencia profesional necesa-
rios. No obstante, el propietario puede ajustar el
ralentí dentro de la rutina habitual de manteni-
miento.
@ El carburador sale de la fábrica Yamaha ajus-
tado después de pasar por numerosas prue-
bas. Si alguien que carece de los conocimien-
tos técnicos necesarios lo desajusta, las
prestaciones del motor disminuirán y pueden
producirse averías.
@
SJU01344
Ajuste de la velocidad mínima
1. Bote la moto de agua.
2. Arranque el motor y deje que se caliente du-
rante 1 o 2 minutos. Con un tacómetro de
diagnóstico o, si es preciso, con el tacómetro
del visor multifunción, ajuste el régimen del
motor al valor especificado.
3. Gire el tornillo de tope del acelerador 1
en
el sentido de las agujas del reloj para incre-
mentar el régimen del motor si es preciso.
Gírelo en el sentido contrario al de las agujas
del reloj para reducir el régimen del motor si
es preciso.
Ralentí: 1.250–1.350 r/min
UF0W82A0.book Page 44 Monday, September 2, 2002 3:24 PM

4-45
F
FJU01263
Remplacement du fusible
Le fusible se situe dans le boîtier électrique 1
.
Pour remplacer le fusible:
1. Enlevez le bouchon 2
, tirez le fil rouge et
retirez le porte-fusible 3
du boîtier électri-
que.
2. Ouvrez le porte-fusible et remplacez le fusi-
ble 4
à l’aide d’un fusible de l’ampérage
correct.
@ N’utilisez pas de fusibles d’un ampérage su-
périeur à l’ampérage recommandé. L’utilisa-
tion d’un fusible d’ampérage non adéquat
peut endommager gravement le système élec-
trique et provoquer un incendie.
@
FJU01112
Purge de la pompe d’injection
d’huile
Si le réservoir d’huile se vide entièrement ou
que l’un quelconque des tuyaux raccordés à la
pompe à huile a été déconnecté, il faut purger la
pompe à huile pour assurer une circulation cor-
recte de l’huile.
S’il est nécessaire de purger la pompe à huile,
faites exécuter le travail par un concessionnaire
Yamaha.Ampérage du fusible: 10 A
UF0W82A0.book Page 45 Monday, September 2, 2002 3:24 PM
