2003 YAMAHA GP800R ECO mode

2-25
F
FJU01140
Système d’avertissement de
surchauffe du moteur
Ce modèle est équipé d’un système d’avertis-
sement de surchauffe du moteur.
Si le moteur commence à surchauffer, le té-
moin d’avertissement et l’indicateur d’avertisse-
ment de surchauffe commencent à clignoter, le
signal sonore se fait entendre et le régime du mo-
teur est automatiquement ramené à plus ou
moins 3.400 tr/min.
Lorsque cela se produit, vérifiez si de l’eau
s’écoule par la sortie témoin d’eau de refroidis-
sement. S’il n’y a pas d’écoulement d’eau, rédui-
sez le régime du moteur et ramenez le scooter à
terre puis vérifiez si la grille d’admission et la
turbine ne sont pas obstruées.
@ Avant de tenter d’enlever des algues ou des
débris de la grille d’admission ou de la turbi-
ne, coupez le moteur et enlevez l’agrafe du
coupe-circuit du moteur. Tout contact avec les
éléments rotatifs de la pompe d’admission
peut entraîner de graves blessures ou la mort.
@
@ Si vous ne pouvez pas localiser et corriger la
cause de la surchauffe, consultez un conces-
sionnaire Yamaha. En continuant à naviguer
à vitesse élevée, vous risqueriez d’endomma-
ger gravement le moteur.
@
N.B.:@ Appuyez sur le bouton de réinitialisation du cen-
tre d’information multifonction pour arrêter
l’alarme sonore.
@
UF0W82A0.book Page 25 Monday, September 2, 2002 3:24 PM

2-27
F
FJU01027
Centre d’information
multifonction
Ce compteur offre les fonctions suivantes,
destinées à faciliter le pilotage du scooter.
1
Compte-tours
2
Compteur de vitesse
3
Jauge de carburant
4
Compteur horaire
5
Témoin d’avertissement
6
Indicateur d’avertissement de niveau d’huile
7
Indicateur d’avertissement de surchauffe du moteur
8
Indicateur d’avertissement de niveau de carburant
9
Bouton de réinitialisation
@
A terre, ne faites pas tourner le moteur à
plein régime ou pendant plus de 15 secon-
des pour vérifier le fonctionnement du
compteur multifonction. Le moteur pour-
rait surchauffer.

Utilisez les bougies et capuchons de bougie
de type résistif spécifiés, sinon le compteur
risque de fonctionner de manière erratique.
@
N.B.:@ Au démarrage du moteur, tous les témoins s’al-
lument et l’alarme sonore retentit deux fois. Au
bout de quelques secondes, le compteur passe en
mode de fonctionnement normal. Les indications
affichées au moment de l’arrêt du moteur reste-
ront affichées pendant 30 secondes après l’arrêt
du moteur.
@
UF0W82A0.book Page 27 Monday, September 2, 2002 3:24 PM

4-49
F
FJU01359
Spécifications
SPC-F0W7F
MODELE
ELEMENTUnitéGP800R
CAPACITE DU VEHICULE
Nombre maximum de personnes à bord Nombre de personnes 2
Charge maximale kg (lb) 160 (353)
DIMENSIONS
Longueur mm (in) 2.930 (115,4)
Largeur mm (in) 1.150 (45,3)
Hauteur mm (in) 1.020 (40,2)
Poids à sec kg (lb) 268 (591)
PERFORMANCES
Puissance maximum kW (PS) @ tr/min 88,3 (118,3)@7.000
Consommation maximum de carburant L/h (US gal/h, Imp gal/h) 49,0 (12,9, 10,8)
Rayon d’action à plein régime h. 1,2
Régime embrayétr/min 1.250–1.350
MOTEUR
Type de moteur 2 temps
Nombre de cylindres 2
Cylindrée du moteur
cm
3 (cu in)784 (47,8)
Alésage & course mm (in) 80,0 ×
78,0 (3,15 ×
3,07)
Taux de compression 6,6:1
Système de lubrification Injection d’huile
Système de refroidissement Refroidissement par eau
Système de démarrage Démarreur électrique
Système d’allumage Allumage numérique CDI
Bougie BR8ES (NGK)
Ecartement des électrodes mm (in) 0,7–0,8 (0,028–0,031)
Capacité de la batterie V-AH 12-19
Système de charge Volant magnétique
UNITE D’ENTRAINEMENT
Système de propulsion Pompe de propulsion
Type de pompe de propulsion Flux axial, un seul étage
Rotation de la turbine Dans le sens contraire des aiguilles d’une montre
(vu de l’arrière)
Transmission Entraînement direct du moteur
Angle de la tuyère Degrés 23 + 23
Angle de la tuyère d’assiette Degrés -5, 0, 5, 10, 15
CARBURANT ET HUILE
Carburant recommandéEssence normale sans plomb
Indice d’octane minimum IOP
IOR86
90
Huile moteur recommandée YAMALUBE 2-W ou une huile marine TC-W3
équivalente certifiée NMMA
Capacité du réservoir de carburant
Total L (US gal, Imp gal) 60 (15,9, 13,2)
Réserve L (US gal, Imp gal) 10 (2,6, 2,2)
Capacité du réservoir d’huile L (US gal, Imp gal) 5,5 (1,5, 1,2)
UF0W82A0.book Page 49 Monday, September 2, 2002 3:24 PM

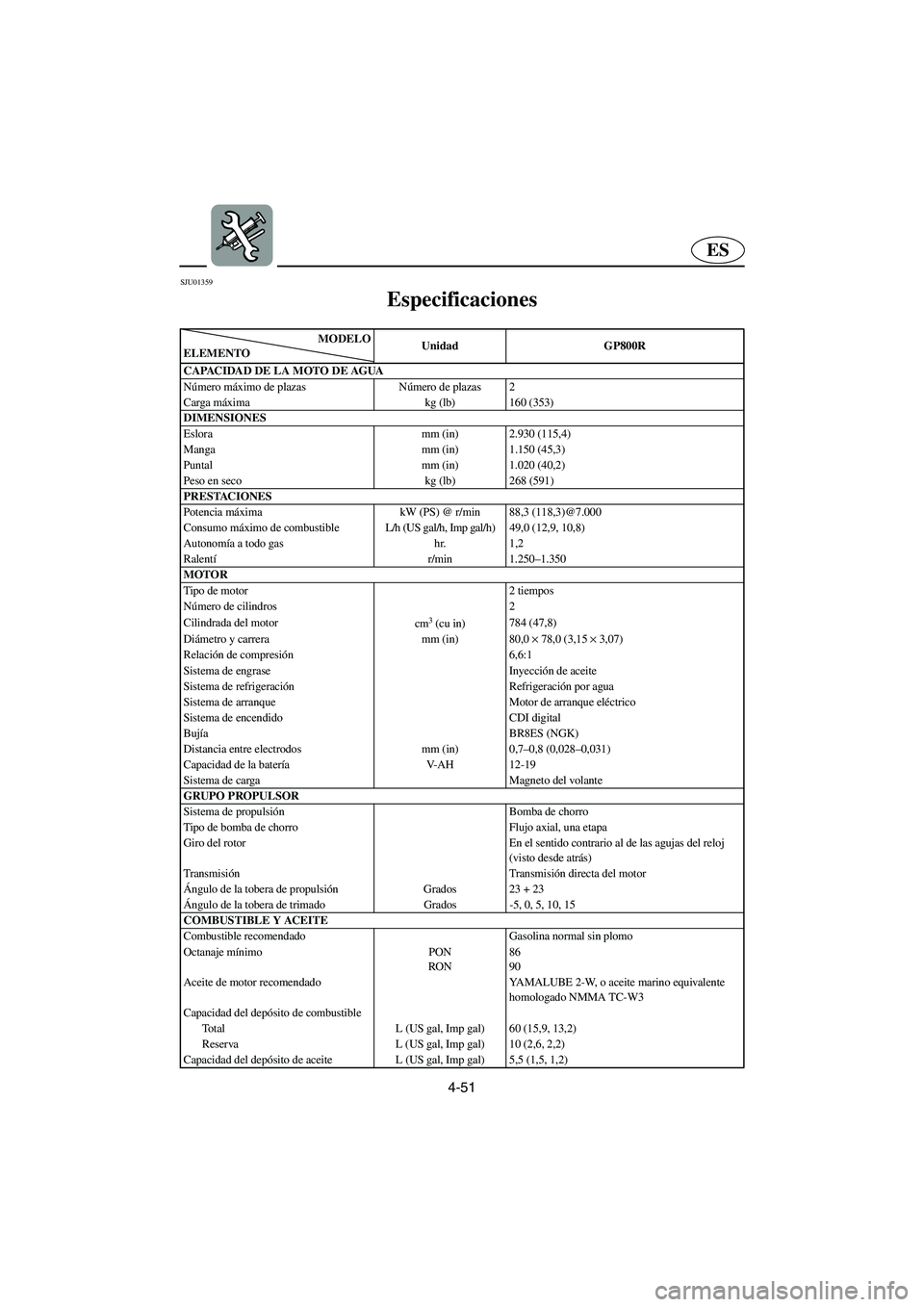

4-51
ES
SJU01359
Especificaciones
SPC-F0W7S
MODELO
ELEMENTOUnidad GP800R
CAPACIDAD DE LA MOTO DE AGUA
Número máximo de plazas Número de plazas 2
Carga máxima kg (lb) 160 (353)
DIMENSIONES
Eslora mm (in) 2.930 (115,4)
Manga mm (in) 1.150 (45,3)
Puntal mm (in) 1.020 (40,2)
Peso en seco kg (lb) 268 (591)
PRESTACIONES
Potencia máxima kW (PS) @ r/min 88,3 (118,3)@7.000
Consumo máximo de combustible L/h (US gal/h, Imp gal/h) 49,0 (12,9, 10,8)
Autonomía a todo gas hr. 1,2
Ralentír/min 1.250–1.350
MOTOR
Tipo de motor 2 tiempos
Número de cilindros 2
Cilindrada del motor
cm
3 (cu in)784 (47,8)
Diámetro y carrera mm (in) 80,0 ×
78,0 (3,15 ×
3,07)
Relación de compresión6,6:1
Sistema de engrase Inyección de aceite
Sistema de refrigeración Refrigeración por agua
Sistema de arranque Motor de arranque eléctrico
Sistema de encendido CDI digital
Bujía BR8ES (NGK)
Distancia entre electrodos mm (in) 0,7–0,8 (0,028–0,031)
Capacidad de la batería V-AH 12-19
Sistema de carga Magneto del volante
GRUPO PROPULSOR
Sistema de propulsión Bomba de chorro
Tipo de bomba de chorro Flujo axial, una etapa
Giro del rotor En el sentido contrario al de las agujas del reloj
(visto desde atrás)
TransmisiónTransmisión directa del motor
Ángulo de la tobera de propulsión Grados 23 + 23
Ángulo de la tobera de trimado Grados -5, 0, 5, 10, 15
COMBUSTIBLE Y ACEITE
Combustible recomendado Gasolina normal sin plomo
Octanaje mínimo PON
RON86
90
Aceite de motor recomendado YAMALUBE 2-W, o aceite marino equivalente
homologado NMMA TC-W3
Capacidad del depósito de combustible
Total L (US gal, Imp gal) 60 (15,9, 13,2)
Reserva L (US gal, Imp gal) 10 (2,6, 2,2)
Capacidad del depósito de aceite L (US gal, Imp gal) 5,5 (1,5, 1,2)
UF0W82A0.book Page 51 Monday, September 2, 2002 3:24 PM
