2003 Peugeot Boxer PEUGEOT BOXER 2003 Manual del propietario (in Spanish)

05-05-2003
Desmontaje de la rueda ☞Ponga una cala bajo la rueda dia- gonalmente opuesta a la que se va
a cambiar.
☞ Quite el embellecedor con la ayudade la llave desmonta ruedas 4 tiran-
do a nivel del paso de la v‡lvula.
☞ Desbloquee los tornillos de ruedacon la ayuda de la llave desmontaruedas 4.
☞ Coloque el gato 1 de tal manera que
estŽ en contacto con uno de los cua-tro emplazamientos E previstos en
los bajos del veh’culo, lo m‡s pr—ximo
a la rueda que vaya a cambiar.
☞ Despliegue el gato 1 con la ayuda
de la llave palanquilla 2 hasta que
la plantilla estŽ en contacto con el
suelo. Asegœrese que el eje de laplantilla del gato est‡ en el lugardel emplazamiento Eutilizado. ☞
Levante el veh’culo.
☞ Retire los tornillos y saque larueda.
Montaje de la rueda ☞ Ponga la rueda en su sitio.
☞ Apriete los tornillos con la mano.
☞ Efectœe un apriete previo con la llave desmonta ruedas 4.
☞ Plieque le gato 1 y ret’relo.
☞ Bloquee los tornillos de rueda conla llave desmonta ruedas 4.
☞ Vuelva a poner el embellecedor
coloc‡ndolo primero en su ranurateniendo cuidado con la v‡lvula, yempœjelo con la palma de la mano.
☞ Guarde el utillaje debajo del asien-to pasajero y la rueda debajo delveh’culo.Por su seguridad efectœesiempre un cambio derueda :
- sobre suelo horizontal, estable y no
deslizante,
- freno de mano echado, contacto qui-
tado,
-l a primera velocidad o la marcha
atr‡s metida (posici—n P para la caja
de cambios autom‡tica),
-v eh’culo calzado.
Nunca se debe meter debajo de unveh’culo levantado con un gato (uti-lice una borriqueta).DespuŽs de cambiar una rueda :- haga que le controlen r‡pidamente el
par de apriete de los tornillos y la pre-
si—n de la rueda de repuesto en un
Punto de Servicio PEUGEOT,
- haga reparar la rueda pinchada y
m—ntela lo antes posible en el veh’-
culo.
LAS INFORMACIONES PRçCTICAS 137

05-05-2003
LAS INFORMACIONES PRçCTICAS
138
CAMBIAR UNA LçMPARA Luces delanteras Desmontar un bloque de faros : -
Abra el cap— motor,
- Desatornille los tornillos Ade la
calandra para acceder al bloque 1,
- Desatornille las tuercas B con la
ayuda de una llave y tire del bloque 1 hacia el exterior,
- Desgrape las dos horquillas C,
- Desgrape el protector de goma D,
- Desconecte el conector.
Observaci—n : manipule las l‡mpa-
ras con un trapo seco. 1 - Luces de cruce (H7-60W), ☞
Pulse y quite el resorte G,
☞ Quite el porta-l‡mparas Hpara
sustituir la l‡mpara.
2 - Luces de carretera (H1-60W), ☞ Pulse y quite el resorte E,
☞ Quite el porta-l‡mparas F para
sustituir la l‡mpara.
3 - Faros antiniebla delanteros (H1-60 W)
☞ Consulte la red PEUGEOT.Durante el montaje, asegœrese de la correcta posici—n de las muescas deorientaci—n y del correcto bloqueode la grapa de fijaci—n. Efectœe las operaciones en sentido inverso para ponerlas en su sitio. Los bloques de faros est‡n equipa- dos con cristales de policarbonato
revestidos con un barniz protector.No se deben limpiar con un traposeco o abrasivo, ni con un pro-ducto detergente o disolvente.
Utilice una esponja y agua jabono-sa.

05-05-2003
Repetidores laterales de intermitentes (W 5 W). ☞Empuje el repetidor hacia atr‡s y saque el conjunto,
☞ Tire del porta-l‡mparas para acce-
der a la l‡mpara,
☞ Sustituya la l‡mpara.
LAS INFORMACIONES PRçCTICAS 139
4 -
Indicadores de direcci—n (Intermitentes) (P 21 W) y luces de posici—n (R 5 W).
☞ Retire el cajet’n de protecci—n B pulsando en los dos resortes A.
☞ Gire un cuarto de vuelta el porta-l‡mparas D y ret’relo.
☞ Sustituya la l‡mpara (P 21 W).
☞ Tire del porta-l‡mparas C, retire la l‡mpara (R 5 W) y sustitœyala.
☞ Efectœe las operaciones en sentido inverso para ponerlas en su sitio.
Observaci—n : en ciertas condiciones climatol—gicas (temperatura baja, hume-
dad), es normal la presencia de vaho en la cara interna de los cristales de
los faros ; desaparece algunos minutos despuŽs de encender las luces.

05-05-2003
Luces traseras
1 - Luces de stop (P 21 W).
2 - Luces de marcha atr‡s (P 21 W).
3 -Indicadores de direcci—n
(Intermitentes) (PY 21 W).
4 - Luces antiniebla / Luces de posi- ci—n (P 21/4W). ☞
Desatornille los dos tornillos Ay
saque el bloque,
☞ Desconecte el conector B,
☞ Desatornille los dos tornillos C
situados detr‡s del bloque,
☞ Sustituya la l‡mpara defectuosa.
LAS INFORMACIONES PRçCTICAS
140
Luces de matr’cula (C 5 W) ☞Inserte un destornillador fino en uno de los agujeros exteriores de latransparencia.
☞ Empœjelo hacia el exterior para qui-tarlo.
☞ Retire la transparencia.
☞ Desatornille el tornillo y quite elconjunto hacia la derecha parasacar el porta-l‡mparas.
☞ Sustituya la l‡mpara defectuosa.
Luces ch‡sis cabina (W 5 W) ☞Desatornille los cuatro tornillos para acceder a las l‡mparas.
T
ercer piloto de stop (W 5 W)
☞ Desatornille los 2 tornillos de fijaci—n.
☞ Saque el bloque piloto empuj‡n-
dolo hacia el exterior.
☞ Desconecte el conector.
☞ Presione en las dos lengŸetaspara sacar el porta-l‡mparas.
☞ Sustituya la l‡mpara defectuosa.
☞ En el montaje, vigile la correctaposici—n de la junta de estan-queidad del bloque piloto.

05-05-2003
Quitar y poner un fusible Antes de sustituir un fusible, es necesario conocer la causa del incidente y haberlo solucionado. Los nœmeros de los fusibles est‡n indicados en las cajasde fusibles. ☞Utilice la pinza A.
Sustituya siempre un fusible defectuoso por otro fusible de intensidad equivalente.
CAMBIAR UN FUSIBLE Las cajas de fusibles est‡n situadas en la parte inferior del panel de ins-trumentos (en los lados izquierdo yderecho) y en el compartimento
motor. Los fusibles de recambio y las pin- zas Aest‡n fijados en el interior de
las tapas de las cajas de fusibles delpanel de instrumentos. Fusibles panel de instrumentos ☞ Afloje los tornillos y despuŽs bas- cule la tapa para acceder a losfusibles.
Bueno
Malo
LAS INFORMACIONES PRçCTICAS 141
Pinza
A

05-05-2003
Fusibles compartimento motor Caja de fusiblesPara acceder a los fusibles situados en el compartimento motor : ☞suelte la tapa.
DespuŽs de cualquier interven- ci—n, cierre con mucho cuidado latapa.
LAS INFORMACIONES PRçCTICAS
144
El circuito elŽctrico de su v
eh’culo est‡ concebido
para funcionar con los
equipamientos de serie u
opcionales.
Antes de instalar otros equipa-
mientos o accesorios elŽctricos
en su veh’culo, consulte en un
Punto de Servicio PEUGEOT.
PEUGEOT declina toda respon- sabilidad en cuanto a gastos oca-
sionados para la reparaci—n de suv eh’culo o los disfuncionamientos
que resultasen de la instalaci—n
de accesorios auxiliares no sumi-
nistrados y no recomendados por
PEUGEOT y no instalados segœn
sus prescripciones, en particular
para todo aparato cuyo consumo
sobrepase los 10 miliamperios.
* Los maxi fusibles son una pro- tecci—n suplementaria de los
sistemas elŽctricos. Toda inter-venci—n debe efectuarse en un
Punto de Servicio PEUGEOT.
Fusible N¡ Intensidad Funciones
1* 60 A Caja de 27 fusibles habit‡culo.
2* 50 A Cajet’n de precalentamiento - Resistencia tŽrmi- ca (motores 2,8 litros).
3* 30 A Conmutador de arranque.
4* 50 A Sistema antibloqueo de ruedas (ABS).
5* 40 A Sistema de aire refrigerado.
6* 40 A Grupo moto-ventilador (peque–a velocidad).
7* 40/60 A Grupo moto-ventilador (gran velocidad) - RelŽgrupo moto-ventilador (gran velocidad con refri-geraci—n).

05-05-2003

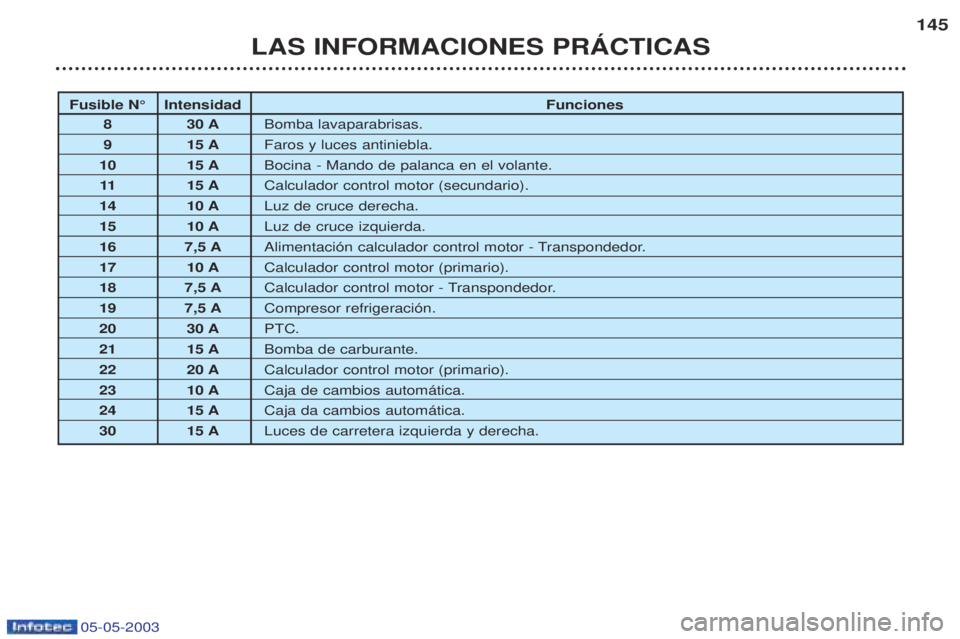

Fusible N¡ IntensidadFunciones
8 30 ABomba lavaparabrisas.
9 15 AFaros y luces antiniebla.
10 15 ABocina - Mando de palanca en el volante.
11 15 ACalculador control motor (secundario).
14 10 A Luz de cruce derecha.
15 10 A Luz de cruce izquierda.
16 7,5 A Alimentaci—n calculador control motor - Transpondedor.
17 10 A Calculador control motor (primario).
18 7,5 A Calculador control motor - Transpondedor.
19 7,5 A Compresor refrigeraci—n.
20 30 A PTC.
21 15 A Bomba de carburante.
22 20 A Calculador control motor (primario).
23 10 A Caja de cambios autom‡tica.
24 15 A Caja da cambios autom‡tica.
30 15 A Luces de carretera izquierda y derecha.
LAS INFORMACIONES PRçCTICAS 145

05-05-2003
Quitar y poner un fusible Antes de sustituir un fusible, es necesario conocer la causa del incidente y haberlo solucionado. Los nœmeros de los fusibles est‡n indicados en las cajasde fusibles. ☞Utilice la pinza A.
Sustituya siempre un fusible defectuoso por otro fusible de intensidad equivalente.
CAMBIAR UN FUSIBLE Las cajas de fusibles est‡n situadas en la parte inferior del panel de ins-trumentos (en los lados izquierdo yderecho) y en el compartimento
motor. Los fusibles de recambio y las pin- zas Aest‡n fijados en el interior de
las tapas de las cajas de fusibles delpanel de instrumentos. Fusibles panel de instrumentos ☞ Afloje los tornillos y despuŽs bas- cule la tapa para acceder a losfusibles.
Bueno
Malo
LAS INFORMACIONES PRçCTICAS 141
Pinza
A
