2003 Peugeot 206 CC Инструкция по эксплуатации (in Russian)

30-06-2003

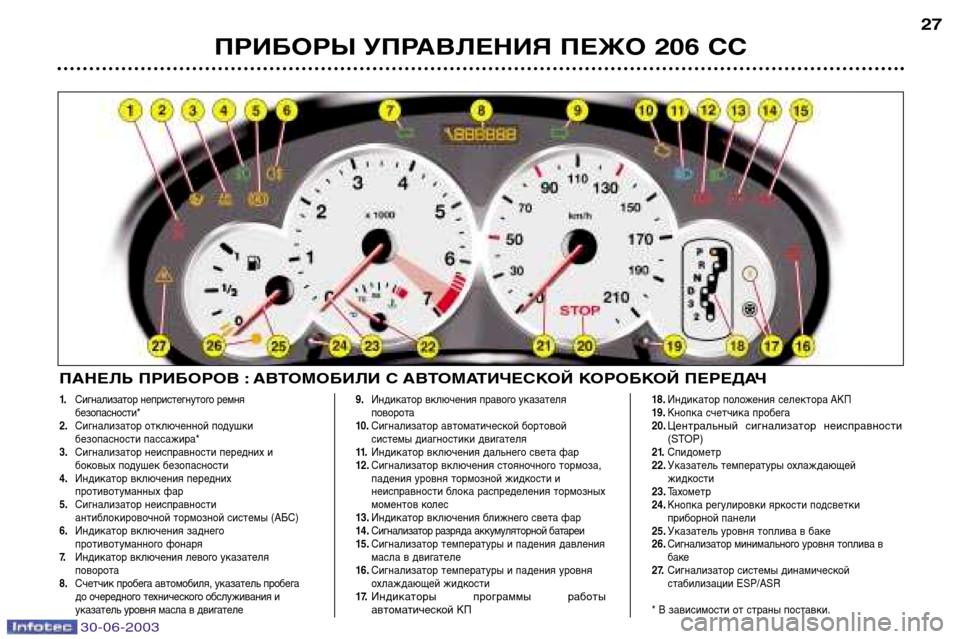

ПРИБОРЫ УПРАВЛЕНИЯ ПЕЖО 206 СС27
1.
Сигнализатор непристегнутого ремня безопасности*
2. Сигнализатор отключенной подушки
безопасности пассажира*
3. Сигнализатор неисправности передних и
боковых подушек безопасности
4. Индикатор включения передних
противотуманных фар
5. Сигнализатор неисправности
антиблокировочной тормозной системы (АБС)
6. Индикатор включения заднего
противотуманного фонаря
7. Индикатор включения левого указателя
поворота
8. Счетчик пробега автомобиля, указатель пробега
до очередного технического обслуживания и
указатель уровня масла в двигателе 9.
Индикатор включения правого указателя
поворота
10 . Сигнализатор автоматической бортовой
системы диагностики двигателя
11. Индикатор включения дальнего света фар
12. Сигнализатор включения стояночного тормоза,
падения уровня тормозной жидкости и
неисправности блока распределения тормозных
моментов колес
13. Индикатор включения ближнего света фар
14. Сигнализатор разряда аккумуляторной батареи
15. Сигнализатор температуры и падения давления
масла в двигателе
16. Сигнализатор температуры и падения уровня
охлаждающей жидкости
17.
Индикаторы программы работы
автоматической КП
18. Индикатор положения селектора АКП
19. Кнопка счетчика пробега
20.
Центральный сигнализатор неисправности
(STOP)
21. Спидометр
22. Указатель температуры охлаждающей
жидкости
23. Тахометр
24. Кнопка регулировки яркости подсветки
приборной панели
25. Указатель уровня топлива в баке
26. Сигнализатор минимального уровня топлива в
баке
27. Сигнализатор системы динамической
стабилизации ESP/ASR
* В зависимости от страны поставки.
ПАНЕЛЬ ПРИБОРОВ : АВТОМОБИЛИ С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

30-06-2003
ПРИБОРЫ УПРАВЛЕНИЯ ПЕЖО 206 СС
28
Сигнализатор включения
стояночного тормоза,
падения уровня тормозной
жидкости и неисправности
электронного регулятора
тормозных сил
Связан с центральным сигнализатором
неисправности (STOP).
Сигнализатор горит :
- при включенном или неполностью выключенном стояночном тормозе,
- при падении уровня тормозной жидкости в бачке ниже допустимого
предела (сигнализатор остается во
включенном состоянии и после полного
выключения стояночного тормоза),
- при неисправности электронного регулятора тормозных сил, если
загорается одновременно с
сигнализатором АБС.
В случае загорания сигнализатора
немедленно остановитесь.
Проконсультируйтесь на сервисной
станции ПЕЖО.
КОНТРОЛЬНЫЕ ПРИБОРЫ
Постоянно горящий или мигающий при
работающем двигателе сигнализатор
свидетельствует о какой-то
неисправности в соответствующей
системе. Некоторые сигнализаторы
загораются в сопровождении
звукового зуммера и сообщения на
многофункциональном дисплее. Не
игнорируйте эти предупреждения.
При первой же возможности
обратитесь на сервисную станцию
ПЕЖО. В случае загорания
центрального сигнализатора
неисправности STOP в движении,
немедленно остановитесь, соблюдая
при этом все необходимые меры
предосторожности.
Cигнализатор неисправности
антиблокировочной
тормозной системы (АБС)
Сигнализатор загорается на 3 секунды при
каждом включении зажигания.
Если сигнализатор не гаснет или загорается при
движении со скоростью выше 12 км/ч, это
свидетельствует о неисправности системы АБС.
При этом полностью сохраняется возможность
торможения автомобиля в обычном режиме с
использованием усилителя тормозов.
Загорание этого сигнализатора сопровождается
звуковым сигналом и сообщением на
многофункциональном дисплее "Неисправна
система АБС" .
Проконсультируйтесь на сервисной станции ПЕЖО.
Сигнализатор падения
давления и температуры
масла в двигателе
Связан с центральным сигнализатором
неисправности (STOP).
В случае загорания сигнализатора немедленно остановитесь.
Сигнализатор горит :
- при недостаточном давлении масла в двигателе,
- при недостаточном уровне масла в системе смазки двигателя. Доведите уровень масла до нормы.
- при чрезмерно высокой температуре масла в двигателе. Сигнализатор загорается в
сопровождении зуммера. Чтобы температура
масла понизилась, сбавьте скорость.
Проконсультируйтесь на сервисной станцииПЕЖО.
Сигнализатор
температуры и падения
уровня охлаждающей
жидкости
Связан с центральным сигнализатором
неисправности (STOP).
При включении сигнализатора
немедленно остановитесь.
Прежде чем доливать охлаждающую
жидкость, дождитесь остывания двигателя.
В системе охлаждения имеется избыточное
давление.
Перед тем, как долить жидкость, во
избежание получения ожога , отверните
крышку расширительного бачка сначала на
два оборота, чтобы давление упало.После
снижения давления в системе снимите
крышку и долейте охлаждающую жидкость.
Проконсультируйтесь на сервисной станции ПЕЖО.
Центральный сигнализаторнеисправности
(STOP)
Связан с сигнализаторами :
"Недостаточное давление масла в
двигателе", "Опасное повышение
температуры и недостаточный уровень
охлаждающей жидкости", "Не выключен
стояночный тормоз", "Недостаточный
уровень тормозной жидкости" и
"Неисправен электронный регулятор
тормозных сил".
В случае мигания сигнализатора при
работающем двигателе немедленноостановитесь.
Проконсультируйтесь на сервисной
станции ПЕЖО.

30-06-2003
ПРИБОРЫ УПРАВЛЕНИЯ ПЕЖО 206 СС29
Сигнализатор
фронтальных и боковых
подушек безопасности
Загорается на несколько секунд сразу
после включения зажигания.
Его загорание при работающем двигателе
сопровождается зуммером и сообщением
на дисплее о неисправности подушекбезопасности.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор
непристегнутого ремнябезопасности*
Сигнализатор загорается при
включении зажигания, если водитель не
пристегнул ремень безопасности.
Сигнализатор бортовой
системы самодиагностики
двигателя
Загорается при каждом включении
зажигания.
Загорание сигнализатора при работающем двигателе
свидетельствует о нарушении работоспособности
систем впрыска топлива, зажигания или снижения
токсичности. Это может привести к выходу из строя
каталитического нейтрализатора.
Срочно проконсультируйтесь на сервисной станции ПЕЖО.
Сигнализатор
минимального
уровня топлива
С момента загорания сигнализатора Вы сможете
проехать еще не менее 50 километров (емкость
топливного бака около 47 литров).
Указатель температуры
охлаждающей жидкости
- положение стрелки в зоне (A)шкалы
соответствует нормальной
температуре двигателя,
- положение стрелки в зоне (B)шкалы
сигнализирует об опасном повышении
температуры. При этом мигает
центральный сигнализатор
неисправности STOP.
При загорании сигнализатора
немедленно остановитесь.
Проконсультируйтесь на сервисной
станции ПЕЖО.
* В зависимости от страны поставки.
Сигнализатор
неисправности системы
динамической
стабилизации (ESP/ASR)
Сигнализатор загорается на
несколько секунд при каждом
включении зажигания.
Обратитесь на сервисную станцию
ПЕЖО, если индикатор выключателя
ESP/ASR мигает, а сигнализатор
системы постоянно горит или
загорается в движении с включенным
двигателем..
При движении с включенным
двигателем он мигает, если системавключена.
При отключении системы
сигнализатор горит постоянно.
Сигнализатор отключенной
подушки безопасностипассажира*
Загорается в сопровождении зуммера и сообщения "Подушка безопасности
пассажира отключена" на
многофункциональном дисплее.
Если подушка безопасности пассажира
отключена, загорается при включении
зажигания и не гаснет.
Во всех случаях, если этот индикатор мигает,
проконсультируйтесь на сервисной станцииПЕЖО.
Сигнализатор разряда аккумуляторнойбатареи
Сигнализатора горит :
- при отказе электрической цепи заряда батареи,
- при ослаблении крепления клемм батареи или стартера,
- при обрыве или ослаблении натяжения ремня привода
генератора,
- при отказе генератора.
Проконсультируйтесь на сервисной
станции ПЕЖО.

30-06-2003
ПРИБОРЫ УПРАВЛЕНИЯ ПЕЖО 206 СС29
Сигнализатор
фронтальных и боковых
подушек безопасности
Загорается на несколько секунд сразу
после включения зажигания.
Его загорание при работающем двигателе
сопровождается зуммером и сообщением
на дисплее о неисправности подушекбезопасности.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор
непристегнутого ремнябезопасности*
Сигнализатор загорается при
включении зажигания, если водитель не
пристегнул ремень безопасности.
Сигнализатор бортовой
системы самодиагностики
двигателя
Загорается при каждом включении
зажигания.
Загорание сигнализатора при работающем двигателе
свидетельствует о нарушении работоспособности
систем впрыска топлива, зажигания или снижения
токсичности. Это может привести к выходу из строя
каталитического нейтрализатора.
Срочно проконсультируйтесь на сервисной станции ПЕЖО.
Сигнализатор
минимального
уровня топлива
С момента загорания сигнализатора Вы сможете
проехать еще не менее 50 километров (емкость
топливного бака около 47 литров).
Указатель температуры
охлаждающей жидкости
- положение стрелки в зоне (A)шкалы
соответствует нормальной
температуре двигателя,
- положение стрелки в зоне (B)шкалы
сигнализирует об опасном повышении
температуры. При этом мигает
центральный сигнализатор
неисправности STOP.
При загорании сигнализатора
немедленно остановитесь.
Проконсультируйтесь на сервисной
станции ПЕЖО.
* В зависимости от страны поставки.
Сигнализатор
неисправности системы
динамической
стабилизации (ESP/ASR)
Сигнализатор загорается на
несколько секунд при каждом
включении зажигания.
Обратитесь на сервисную станцию
ПЕЖО, если индикатор выключателя
ESP/ASR мигает, а сигнализатор
системы постоянно горит или
загорается в движении с включенным
двигателем..
При движении с включенным
двигателем он мигает, если системавключена.
При отключении системы
сигнализатор горит постоянно.
Сигнализатор отключенной
подушки безопасностипассажира*
Загорается в сопровождении зуммера и сообщения "Подушка безопасности
пассажира отключена" на
многофункциональном дисплее.
Если подушка безопасности пассажира
отключена, загорается при включении
зажигания и не гаснет.
Во всех случаях, если этот индикатор мигает,
проконсультируйтесь на сервисной станцииПЕЖО.
Сигнализатор разряда аккумуляторнойбатареи
Сигнализатора горит :
- при отказе электрической цепи заряда батареи,
- при ослаблении крепления клемм батареи или стартера,
- при обрыве или ослаблении натяжения ремня привода
генератора,
- при отказе генератора.
Проконсультируйтесь на сервисной
станции ПЕЖО.

30-06-2003
ПРИБОРЫ УПРАВЛЕНИЯ ПЕЖО 206 СС
30
Дисплей панели приборов
После включения зажигания он последовательно выполняет три функции :
- указателя пробега до очередного технического обслуживания (см. соответствующий
раздел),
- указателя уровня масла в двигателе,
- счетчика пробега (общего или суточного).
Примечание : показания счетчика общего или суточного пробега можно прочитать еще в
течение 30 секунд после выключения зажигания, а также они высвечиваются при
открывании двери водителя и при отпирании и запирании замков автомобиля.
Указатель уровня масла в двигателе
После включения зажигания примерно на 10 секунд загорается указатель уровня масла
вслед за указателем пробега до очередного технического обслуживания.
Максимальный уровень
Если мигание шести сегментов указателя уровня
масла подтверждается контрольной проверкой при
помощи щупа, следует иметь в виду, что
превышение максимального уровня может вывести
двигатель из строя. Срочно обратитесь на
сервисную станцию ПЕЖО.
Недостаточный уровень
Мигание шести сегментов указателя уровня масла и
высвечивание сообщения "min" свидетельствуют о
недостаточном уровне, способном вывести
двигатель из строя.
Если нехватка масла подтверждается контрольной
проверкой при помощи щупа, обязательно доведите
его уровень до нормы.
Неисправность датчика уровня масла
Мигание шести сегментов сигнализатора
свидетельствует о неисправности датчика уровня
масла. Если не принять меры, возможно серьезное
повреждение двигателя.
Обратитесь на сервисную станцию ПЕЖО.
Указатель температуры
масла в двигателе
При работающем двигателе
прибор показывает температуру
масла :
- положение стрелки в зоне (С)
соответствует нормальной
температуре масла,
- положение стрелки в зоне (D)
свидетельствует об опасном
повышении температуры
масла. Чтобы температура
масла понизилась, сбавьте
скорость автомобиля.
Показания щупа будут точными, если автомобиль установлен на
горизонтальной площадке и с момента остановки двигателя
прошло не менее 10 минут.

30-06-2003
ПРИБОРЫ УПРАВЛЕНИЯ ПЕЖО 206 СС
30
Дисплей панели приборов
После включения зажигания он последовательно выполняет три функции :
- указателя пробега до очередного технического обслуживания (см. соответствующий
раздел),
- указателя уровня масла в двигателе,
- счетчика пробега (общего или суточного).
Примечание : показания счетчика общего или суточного пробега можно прочитать еще в
течение 30 секунд после выключения зажигания, а также они высвечиваются при
открывании двери водителя и при отпирании и запирании замков автомобиля.
Указатель уровня масла в двигателе
После включения зажигания примерно на 10 секунд загорается указатель уровня масла
вслед за указателем пробега до очередного технического обслуживания.
Максимальный уровень
Если мигание шести сегментов указателя уровня
масла подтверждается контрольной проверкой при
помощи щупа, следует иметь в виду, что
превышение максимального уровня может вывести
двигатель из строя. Срочно обратитесь на
сервисную станцию ПЕЖО.
Недостаточный уровень
Мигание шести сегментов указателя уровня масла и
высвечивание сообщения "min" свидетельствуют о
недостаточном уровне, способном вывести
двигатель из строя.
Если нехватка масла подтверждается контрольной
проверкой при помощи щупа, обязательно доведите
его уровень до нормы.
Неисправность датчика уровня масла
Мигание шести сегментов сигнализатора
свидетельствует о неисправности датчика уровня
масла. Если не принять меры, возможно серьезное
повреждение двигателя.
Обратитесь на сервисную станцию ПЕЖО.
Указатель температуры
масла в двигателе
При работающем двигателе
прибор показывает температуру
масла :
- положение стрелки в зоне (С)
соответствует нормальной
температуре масла,
- положение стрелки в зоне (D)
свидетельствует об опасном
повышении температуры
масла. Чтобы температура
масла понизилась, сбавьте
скорость автомобиля.
Показания щупа будут точными, если автомобиль установлен на
горизонтальной площадке и с момента остановки двигателя
прошло не менее 10 минут.

30-06-2003
ПРИБОРЫ УПРАВЛЕНИЯ ПЕЖО 206 СС31
Аварийная световая сигнализация
Нажмите на выключатель. При этом все
фонари указателей поворота начнут
мигать.
Аварийная световая сигнализация
может работать и при выключенном
зажигании.
Автоматическое включение
аварийной световойсигнализации*
В случае экстренного торможения и в
зависимости от скорости замедления на
автомобиле автоматически загораются
все фонари указателей поворота
одновременно. При первом же нажатии на
педаль акселератора они гаснут.
Их можно погасить нажатием на кнопку
на приборной панели.
* В зависимости от страны поставки
автомобиля.
Счетчик общего пробега
Нажатием на кнопку
1можно
попеременно выводить на дисплей
показания общего или дневного
счетчиков пробега.
Для установки дневного счетчика на
ноль выведите его показания на
дисплей, нажмите на кнопку 1и
удерживайте ее в нажатом положении
более 3-х секунд. Реостат регулировки яркости
подсветки приборной панели
При включенном наружном освещении
нажмите на кнопку, чтобы
интенсивность подсветки приборной
панели начала изменяться. Когда
яркость подсветки достигнет
минимального (или максимального)
значения, отпустите кнопку, а затем
нажмите ее снова, чтобы увеличить (или
уменьшить) яркость.
Когда яркость подсветки достигнет
желаемого значения, отпустите кнопку.

30-06-2003
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 206 СС
32Настройка параметров
Удерживайте нажатой кнопку 1в течение двух секунд, чтобы получить возможность
выполнить настройки.
При этом соответствующий параметр начинает мигать: настройку можно начинать. Затем
каждое нажатие на кнопку 1будет приводить к вызову следующих параметров для
настройки :
- язык для информационных сообщений;
- единицы измерения скорости (км/ч или миль/ч);
- единицы измерения температуры (градусы Цельсия или Фаренгейта);
- формат времени (12-ти или 24-х часовой формат);
- часы;
- минуты;
-год;
- месяц;
- число.
Краткое нажатие на кнопку 2позволяет ступенчато изменять выбранный параметр. При
длительном нажатии на кнопку 2параметр будет непрерывно изменяться.
Если не предпринимать никаких действий в течение 7 секунд, дисплей вернется к
исходному состоянию, а измененные параметры останутся в памяти.
ДИСПЛЕЙ "В"
Этот дисплей позволяет считывать
следующую информацию:
- время;
- дату;
- температуру окружающего воздуха (она мигает при появлении
вероятности гололеда);
- показатели работы автомагнитолы;
- контроль за открыванием дверей и крышек. Пиктограмма на дисплее
укажет, какая дверь не закрыта;
- кратковременные сообщения об аварийном состоянии (например:
"неполадки при заряде
аккумуляторной батареи"), или
информация (например: "мало топлива
в баке"), которые можно стереть,
нажимая на кнопки 1или 2;
- информацию бортового компьютера.
