2003 Hyundai Matrix Manuel du propriétaire (in French)

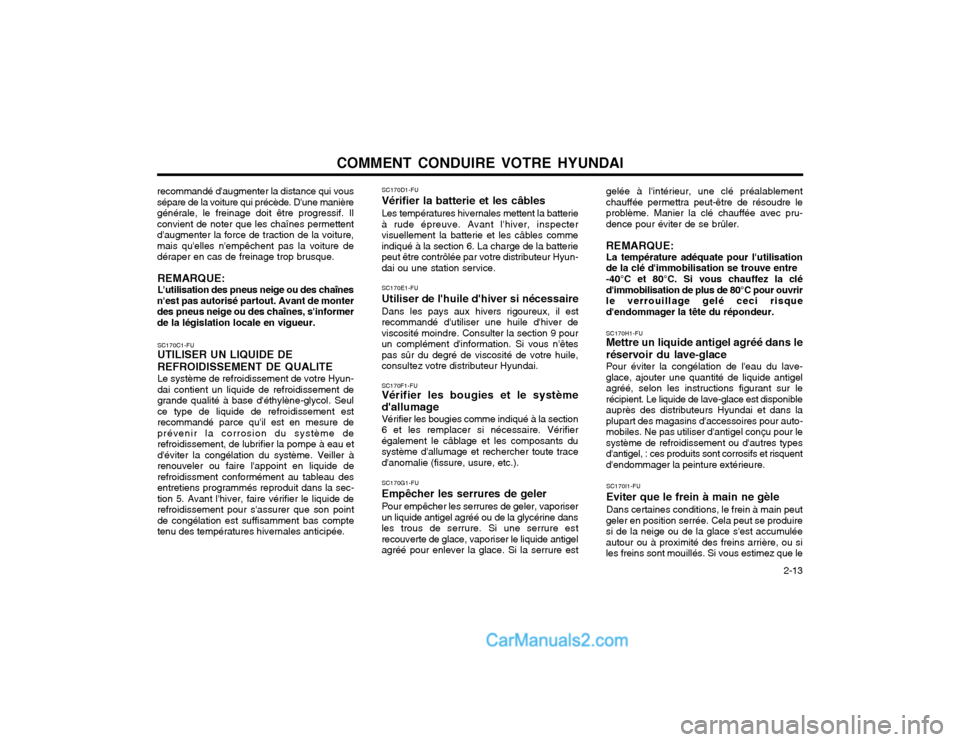

COMMENT CONDUIRE VOTRE HYUNDAI 2-13
SC170F1-FU Vérifier les bougies et le système d'allumage Vérifier les bougies comme indiqué à la section 6 et les remplacer si nécessaire. Vérifierégalement le câblage et les composants dusystème d'allumage et rechercher toute traced'anomalie (fissure, usure, etc.).
SC170H1-FU Mettre un liquide antigel agréé dans le réservoir du lave-glace Pour éviter la congélation de l'eau du lave- glace, ajouter une quantité de liquide antigelagréé, selon les instructions figurant sur lerécipient. Le liquide de lave-glace est disponibleauprès des distributeurs Hyundai et dans laplupart des magasins d'accessoires pour auto-mobiles. Ne pas utiliser d'antigel conçu pour lesystème de refroidissement ou d'autres typesd'antigel, : ces produits sont corrosifs et risquentd'endommager la peinture extérieure.
SC170I1-FU Eviter que le frein à main ne gèleDans certaines conditions, le frein à main peut
geler en position serrée. Cela peut se produire si de la neige ou de la glace s'est accumuléeautour ou à proximité des freins arrière, ou siles freins sont mouillés. Si vous estimez que le
SC170D1-FU Vérifier la batterie et les câblesLes températures hivernales mettent la batterie
à rude épreuve. Avant l'hiver, inspecter visuellement la batterie et les câbles commeindiqué à la section 6. La charge de la batteriepeut être contrôlée par votre distributeur Hyun-dai ou une station service.
SC170E1-FU Utiliser de l'huile d'hiver si nécessaireDans les pays aux hivers rigoureux, il est
recommandé d'utiliser une huile d'hiver de viscosité moindre. Consulter la section 9 pourun complément d'information. Si vous n'êtespas sûr du degré de viscosité de votre huile,consultez votre distributeur Hyundai. SC170G1-FU Empêcher les serrures de gelerPour empêcher les serrures de geler, vaporiser un liquide antigel agréé ou de la glycérine dansles trous de serrure. Si une serrure estrecouverte de glace, vaporiser le liquide antigelagréé pour enlever la glace. Si la serrure est gelée à l'intérieur, une clé préalablementchauffée permettra peut-être de résoudre leproblème. Manier la clé chauffée avec pru-dence pour éviter de se brûler. REMARQUE: La température adéquate pour I'utilisation de la clé d'immobilisation se trouve entre -40°C et 80°C. Si vous chauffez la clé d'immobilisation de plus de 80°C pour ouvrirle verrouillage gelé ceci risqued'endommager la tête du répondeur.
SC170C1-FU UTILISER UN LIQUIDE DE REFROIDISSEMENT DE QUALITE Le système de refroidissement de votre Hyun- dai contient un liquide de refroidissement degrande qualité à base d'éthylène-glycol. Seulce type de liquide de refroidissement estrecommandé parce qu'il est en mesure deprévenir la corrosion du système derefroidissement, de lubrifier la pompe à eau etd'éviter la congélation du système. Veiller àrenouveler ou faire l'appoint en liquide derefroidissment conformément au tableau desentretiens programmés reproduit dans la sec-tion 5. Avant l'hiver, faire vérifier le liquide derefroidissement pour s'assurer que son pointde congélation est suffisamment bas comptetenu des températures hivernales anticipée.
recommandé d'augmenter la distance qui voussépare de la voiture qui précède. D'une manièregénérale, le freinage doit être progressif. Ilconvient de noter que les chaînes permettentd'augmenter la force de traction de la voiture,mais qu'elles n'empêchent pas la voiture dedéraper en cas de freinage trop brusque.
REMARQUE: L'utilisation des pneus neige ou des chaînes
n'est pas autorisé partout. Avant de monter des pneus neige ou des chaînes, s'informerde la législation locale en vigueur.

COMMENT CONDUIRE VOTRE HYUNDAI
2-14 SC190A1-FU UTILISATION DES PHARESVérifier régulièrement les phares pour s'assurer qu'ils fonctionnent correctement et les maintenirpropres. Par visibilité réduite en plein jour, il estutile de rouler avec les feux de croisementallumés pour voir mieux et surtout pour être vu.
SC180A1-FU LONG PARCOURS SUR AUTOROUTE Inspection avant le départ
1. Pneus: Adapter la pression des pneus à la conduite sur autoroute. Une pression insuffisante entraîneune surchauffe susceptible de provoquerl'éclatement d'un pneu. Eviter d'utiliser despneus usés ou endommagés, qui réduisentl'adhérence au sol et présentent un risqued'éclatement. REMARQUE: Ne jamais dépasser la pression maximum indiquée sur les pneus.
2. Carburant, liquide de refroidissement, huile
du carter moteur: Une voiture qui se déplace à vive allureconsomme 50% de carburant en plus. Nepas oublier de vérifier le niveau du liquidede refroidissement et d'huile moteur.
3. Courroie du ventilateur: Une courroie de ventilateur endommagéeou insuffisamment tendue peut entraîner lasurchauffe du moteur. SC200A1-FU REMORQUAGE ET PRISE EN REMORQUE Si vous avez l'intention d'utiliser votre véhicule pour remorquer, nous vous recommandons devérifier en premier lieu les prescriptions légalesen vigueur dans votre pays. Etant donné queles lois sont sensiblement différentes d'un paysà l'autre, les prescriptions applicables auremorquage de voitures, de remorques oud'autres types de véhicules ou d'équipementspeuvent yarier. Adressez-vous à votreconcessionnaire Hyundai pour de plus amplesinformations concernant la prise en remorque. ATTENTION: Ne procédez à aucun remorquage avec votre voiture au cours des 2,000 premierskilomètres, de manière à assurer un rodageparfait du moteur de votre véhicule. Toutecontrevenance à cette observation peutentraîner des dégáts irrédiables au moteurou à la transmission.
YC200B2-AU CROCHETS DE REMORQUAGE Selectionnez le crochet ainsi que la boule d'ancrage appropriés afin de s'assurer qu'lissont compatibles avec ceux du véhicule tracté.Utiliser un crochet non compensateur quirépartie la charge de la flèche uniformément. Le crochet doit être correctement fixé à la voiture par un mécanicien compétent, NE PAS
SC170K1-FU Equipement de secours Selon la rigueur des conditions atmosphériques
dans lesquelles vous pouvez être amené à voyager, prévoir d'emporter un équipement desecours approprié aux circonstances. A titred'exemple, voici une liste d'accessoires quipeuvent s'avérer utiles : chaînes, câble deremorquage, lampe clignotante, fusées designalisation, sable, pelle, câble de batterie,grattoir, gants, tapis de sol, salopette,couverture, etc. SC170J1-FU Ne pas laisser la glace et la neige s'accumuler sous la voiture Dans certaines conditions, la neige et la glace peuvent s'accumuler sous les ailes etcompromettre le guidage des roues. Dans lescirconstances où cela peut se produire, vérifiezpériodiquement sous la voiture pour vous as-surer que le mouvement des roues avant etdes éléments de la direction n'est pas entravé.
frein à main risque de geler, serrez-lemomentanément, pour mettre le levier devitesse en première ou en marche arrière (boîtemanuelle), ou le séecteur sur la position "P"(boîte automatique) et bloquer les roues arrièreau moyen de cales de manière à empêcher lavoiture de rouler. Ensuite, desserrez le frein àmain.

COMMENT CONDUIRE VOTRE HYUNDAI 2-15
SC200D1-FU Chaînes de sécuritéDans le cas où le raccordement de votre voiture
à une remorque ou à un autre véhicule présenterait une défaillance, ce dernier pourraittraverser dangereusement les autres bandesde circulation, quitter la route et aller emboutirun autre véhicule. Pour éviter ce type de situ-ations, des chaînes de fixation entre votrevoiture et la remorque sont requises.
YC200F1-AU LIMITATION DU POIDS DE LA REMORQUE
UTILISER UN CROCHET UNIQUEMENT POUR UNE UTILISATION TEMPORAIRE ETN'EN UTILISER JAMAIS UN S'ACCROCHANTUNIQUEMENT AU PARE-CHOC.
YC200C2-AU FREIN DE REMORQUAGE Si votre remorque est équippée d'un système
de freinage, assurez-vous de sa conformité avec les lois en vigueur, de son installation etde son bon fonctionnement.
REMARQUE: Si vous remorquez une remorque ou un
autre véhicule, votre véhicule nécessitera plus d'entretien en raison de l'augmentationde la charge.
ATTENTION:
o Ne jamais connecter le système de freinage de la remorque à celui de lavoiture.
o En cas de remorquage sur des pentes fortes (de plus de 12%) bien faire atten-tion à la jauge du fluide de refroilissementpour éviter toute surchauffe du moteur. Si l'alguille de cette jauge se déplace sure le cadran jusqu'à atteindre la posi-tion "HOT", vous devez faire en sorte dela refaire tomber. Il faut vous arrâter dèsque cela est possible et mettre le moteuren repos jusqu'à refroidissement. Vouspouvez repartir dâs que le moteur s'estassez refroidi. Charge à la barre déttelage
Poids total de laremorque
SSA2200B
o La charge de la flèche peut être augmentée ou diminuée en la répartissant dans la remorque.
o Ceci peut être vérifié en contrôlant d'abord le poids total de la remorque puls celui de laflèche. REMARQUE:
1. Ne jamais charger la remorque avec plus de poids à l'arrière qu'à l'avant. Environ60% de la charge de la remorque doit setrouver sur la moitlé avant et 40% àl'arrière.
2. Le poids total brut du véhicule avec la remorque ne doit pas dépasser le poidsbrut indiqué sur la plaque d'identification(voir page 8-1). Le poids total brut duvéhicule comprend le poids du véhicule,conducteur, tous les passagers et leurvalise, le chargement, le crochet, la fièchede la remorque et tout autre équipementannexe.
3. La charge arrière ou avant de l'essieu ne doit pas dépasser le taux indiqué sur laplaque d'identification (voir page 8-1). Ilest possible que votre poids deremorquage ne dépasse pas le poidstotal mais dépasse celui par essieu. Dansce cas, il y a peut être trop de chargedans la remorque ou dans le coffre : ilsuffit alors de redistribuer les charges etde revérifier le poids à l'essieu.
4. La charge verticale statique maximum autorisée sur le dispositif d'attelage est:52 kg

COMMENT CONDUIRE VOTRE HYUNDAI
2-16 AVERTISSEMENT: Charger de facon incorrecte votre voiture
ou la remorque peut sérieusement endommagé sa direction ou son systèmede freinage pouvant entraîner de la sorte unaccident. pas utiliser la cinquième vitesse (transmis-sion manuelle) et le surmulltiplicateur (trans-mission automatique).
5. Veillez à blen attacher les différents objets contenus dans le remorque afin d'évitertoute chute éventuelle.
6. Vérifier les conditions et la pression des pneus de votre remorque et voiture. Unepression non suffisante peut en effet gênerla conduite. Vérifier également la roue desecours.
7. L'ensemble véhicule/remorque est plus sen- sible du vent de travers ou aux successionsde secousses. Quand vous êtes doublé parun gros véhicule, maintenez une vitesseconstante et restez blen à drolte. En cas desecousses par le vent trop importantes,ralentlssez pour vous dégager des trousd'air provoqués par les autres véhicules.
8. En garant votre volture ou la remorque, surtout sur une colline, veillez à blen brendretoutes les précautions d'usage : tournez vosroues avant vers l'intérieur, mettez le freinde parking et passez soit la lère ou lamarche arrière (transmission manuelle) oumettre sur Park (transmission automatique).De plus, placez des cales à chacun despneus de la remorque.
9. Si votre remorque possède des freins électriques, démarrez votre véhicule et votreremorque puls contrôler le fonctionnementdes freins pour être sur qu'ils fonctionnentblen. Cela vous permettra de faire en mêmetemps un contrôle de votre systèmeélectrique.
Boîte de
vitesses
manuelle Remo-
rque Disp-
ositif
Poids Tractable Maximal
Remorque est équipée d'un système de freinage
1.5 Diesel 1.6/1.8L
Remorque n'est pas équipée d'un système de freinage
1,300
(2,865)
52
(115)
550
(1,212) 1,100
(2,424)
Boîte de
vitesses auto
1.6/1.8L
kg (Lbs.)
YC200E2-AU MESURES A RESPECTER EN CAS DE
REMORQUAGE
1. Avant de remorquer, blen vérifier le crochet, le câble de remorquage dlnsi que le bon fonctionnement des feux de slgnalement,freinage et clignotants.
2. Conduire toujours votre véhicule à une vitesse modérée (moins de 100 km/h).
3. Le falt de remorquer demande plus de réapprovisionnement en carburant qu'enconditions normales.
4. Pour maintenir l'efficacité du système de freinage et celle de la charge électrique, ne
Point d'accouplement
Poids du véhicule brut
SSA2200D
Poids de léssieu brut
5. Inclinaison autorisée maximum du point d'accouplement : 760 mm.
ATTENTION: Les caractéristiques suivantes sont
recommandées lors du remorquage. Les charges de la remorque ne peuvent souspeine de danger dépasser les valeursindiquées sur le croquis ci-dessous.
C190E01FC

COMMENT CONDUIRE VOTRE HYUNDAI 2-17
ATTENTION: En cas de surchauffe du moteur (la jauge de température arrive presque sur la lignerouge), prendre les mesures suivantespouvant éliminer ce problème soit:
1. Coupez l'air conditionné.
2. Réduire la vitesse.
3. Se mettre à une vitesse inférieure dans
les montées.
4. En cas de coups de frein et d'accélérations alternés, mettre la vitesseen position "P" ou "N" et faites tournerle moteur au ralenti.
10. Durant votre voyage, vériflez de temps en
temps afin de vous assurer que lechargement est bien maintenu en place,que les lumières dinsi que les freins de laremorque sont en parfait état de marche.
11. Evitez les démarrages trop brusques, les accélérations ou les arrêts soudains.
12. Evitez de tourner trop brusquement et les changements de voie rapides.
13. Evites d'appuyer trop longuement sur la pédale de frein pour ne pas les surchaufferet réduire ainsi leur efficacité.
14. Dans les descentes, réduisez vos vitesses et utilisez le frein moteur. Dans les montées,réduisez également vos vitesses et roulezmoins vite : vous aurez plus de chancesd'éviter ainsi toute surcharge ou surchauffedu moteur.
15. En cas d'arrêt sur une montée, ne pas appuyer sur l'accélérateur pour rester enplace mais utilisez le frein de stationnementou le frein à pied pour éviter toute surchauffede la transmission automatique.
REMARQUE: En cas de remorquage, vérifiez plus
régulièrement le liquide de la boîte-pont.

QUE FAIRE EN CAS D'URGENCE 3-1
SSA3020C
SD000A1-FU
3. PROBLEME EN
ROUTE
Que faire en cas
d'urgence SD020A1-FU LE MOTEUR NE DEMARRE PAS ATTENTION: Si le moteur ne veut pas démarrer, ne pas
pousser ou tirer la voiture pour le mettre en marche. Une collision ou un quelconqueautre dommage pourrait en résulter. Enoutre, pousser ou tirer la voiturepourdémarrer le moteur peut entraîner unesurcharge au niveau du convertisseurcatalytique et provoquer un incendie. SD020B1-FU Le démarreur ne fonctionne pas ou
tourne avec difficulté
1. Si la voiture est équipée d'une boîte automatique, mettre le sélecteur sur la posi- tion "P" et serrer le frein à main.
2. Inspecter les connexions de la batterie pour s'assurer qu'elles sont propres etcorrectement serrées.
3. Allumer le plafonnier. Si la lumière s'affaiblit ou s'éteint lorsque le démarreur est actionné,la batterie est déchargée.
4. Ne pas pousser ou tirer la voiture pour démarrer le moteur. Consulter la rubrique"Démarrage par fils de connexion" ci-après. SD020C1-FU Si le moteur tourne normalement mais
ne démarre pas
1. Contrôlez le niveau de carburant.
2. Contrôlez tous les connecteurs de la bobine d’allumage et des bougies.
3. Si le moteur refuse toujours de démarrer, appelez un concessionnaire Hyundai ou une autre assistance qualifiée.
AD020D1-AU Si le moteur cale
1. Rédulsez votre vitesse progressivement, en gardant une ligne droite. Garez vous en falsant attention.
2. Meffre les feux de détresse.
3. Essayez de faire redémarrer votre moteur. Si aucun résultat, aliez volr dans votre manuel la partle intitulée “LE MOTEUR NEDEMARRE PAS”.
3
D010B01FC

QUE FAIRE EN CAS D'URGENCE
3-2 D020A02A-AUT DEMARRAGE PAR FILS DE CONNEXION AVERTISSEMENT: Le démarrage par fils de connexion peut
être dangereux. A défaut de vous conformer strictement aux instructions suivantes, vousrisquez d'encourir de graves blessures oud'endommager le véhicule. Si vous éprouvezle moindre doute concernant la procéduredécrite ci-dessous, faites appel à untechnicien qualifié. Les batteries de voiturecontiennent de l'acide sulfurique, une sub-stance nocive et extrêmement corrosive.Pour démarrer en utilisant des fils deconnexion, prendre la précaution dechausser des lunettes de protection et deveiller à ce que l'acide ne soit pas projetésur vous, vos vêtements ou la voiture. o En cas de projection accidentelle d'acide
sur la peau ou dans les yeux, enleverimmédiatement les vêtements contaminéset rincer abondamment à l'eau claire pen-dant au moins 15 minutes les endroitsatteints. Ensuite, se faire rapidement exam-iner par un médecin. En cas de transport àl'hôpital, il convient d'appliquer de l'eau surles endroits atteints au moyen d'une épongeou d'un morceau de tissu.
o Le gaz produit pendant le démarrage par fils de connexion branchés sur une autre batterieest extrêment explosif. S'abstenir de fumerou de produire des étincelles ou des flammesnues dans le voisinage.
o La batterie utilisée comme source d'appoint doit être de 12 volts. En cas de douts,s'abstenir de l'utiliser.
o Pour démarrer une voiture au moyen de fils de connexion, se conformer strictement à laprocédure suivante:
1. Si la batterie d'appoint est dans un autre véhicule, s'assurer que les deux véhiculesne se touchent pas.
2. Eteindre tous les accessoires et lampes non nécessaires dans les deux véhicules.
3. Fixer les pinces des fils de connexion dans l'ordre exact indiqué par l'illustration à lapage précédente, à savoir : d'abord attacherl'une des pinces du premier fil de connexionsur la borne ou le câble positif (+) de labatterie déchargée, puis fixer l'autreextrémité du même câble sur la borne ou le câble positif (+) de la batterie d'appoint.Ensuite, avec le deuxième fil de connexion,fixer une pince sur la borne ou le câblenégatif (-) de la batterie d'appoint; puis fixerl'autre pince sur une partie métallique fixedu moteur, à l'écart de la batterie déchargée.Ne pas attacher cette pince sur une piècemobile du moteur.
4. Démarrer le moteur de la voiture où se trouve la batterie d'appoint et le laissertourner pendant quelques minutes pour êtresûr que la batterie soit complètementchargée. Au cours de la procédure dedémarrage du véhicule en panne, le moteurdu véhicule de dépannage doit être maintenuà un régime de 2000 tr/min environ.
5. Démarrer le moteur de votre voiture selon la procédure normale de démarrage. Lorsquele moteur tourne, laisser les fils branchés etlaisser tourner le moteur pendant quelquesminutes au régime de ralenti accéléré, c'est-à-dire à environ 2000 tr/min.
6. Retirez précautionneusement les câbles de connexion de batteries dans l'ordre inversede fixation. Si vous n'êtes pas en mesure de déterminer pourquoi votre batterie s'est déchargée(phares laissés allumés, par exemple) faitesvérifier le système de charge par votredistributeur Hyundai.
HFC4002
Batterie d'appoint Batterie déchargée

QUE FAIRE EN CAS D'URGENCE 3-3
SD040A2-FU LE MOTEUR CHAUFFESi l'aiguille de la jauge de température se met
à grimper, ou en cas de perte de puissance, de cliquetis ou de cognement, il est probable quele moteur soit trop chaud. Si cela vous arrive:
1. Dès qu'il est possible de le faire sans dan- ger, se ranger sur le côté.
2. Mettre le sélecteur sur "P" (boîte automatique), ou le levier de vitesse au point mort (boîte manuelle), et serrer le freinà main.Eteindre le conditionnement d'air s'ilest enclenché.
3. Si le liquide de refroidissement coule sous la voiture ou si de la vapeur s'échappe ducapot, arrêter le moteur. Avant d'ouvrir lecapot, attendre que le liquide derefroidissement cesse de couler ou que lavapeur ait disparu.S'il n'y a pas de perte visible de liquide derefroidissement et aucune production devapeur, laisser tourner le moteur et s'assurerque le ventilateur fonctionne. Si le ventilateurne tourne pas, arrêter le moteur.
4. Vérifier si la courroie d'entraînement de la pompe à eau est toujours en place. Dansl'affirmative, vérifier si elle est serréecorrectement. Si la courroie semble en ordre,rechercher les fuites de liquide derefroidissement au niveau du radiateur, desconduites ou sous la voiture (si leconditionnement d'air était enclenché, il estnormal que l'eau froide circule lorsque vousl'arrêtez). AVERTISSEMENT: Pour éviter de se blesser lorsque le moteur tourne, prendre garde aux piècesen mouvement, par exemple les courroiesde transmission (attention aux mains etaux vêtements). AVERTISSEMENT (Diesel uniquement) : Ne travaillez jamais sur un systèmed'injection lorsque le moteur tourne oudans les 30 secondes après la coupuredu moteur. La pompe à haute pression,le rail, les injecteurs et les tuyaux àhaute pression sont soumis à une hautepression même après l'arrêt du moteur.Le jet de carburant produit par les fuitesde carburant peut provoquer de gravesblessures en cas de contact avec lecorps. Les personnes portant desstimula-teurs cardiaques intracorporelsne doivent pas s'approcher de plus de 30cm de ECU ou du faisceau de câblesdans le compartiment-moteur, lorsque lemoteur tourne, car les courants élevésdu système de Rail commun engendrentdes champs magnétiques considéra-bles.
5. Si la courroie d'entraînement de la pompe à eau est rompue, ou en cas de perte deliquide de refroidissement, arrêter le moteurimmédiatement et faire appel au distributeurHyundai le plus proche. AVERTISSEMENT: Ne pas dévisser le bouchon du radiateur
lorsque le moteur est chaud. Le liquide de refroidissement pourrait jaillir parl'ouverture et causer de sérieusesbrûlures.
6. Si la cause de la surchauffe ne peut être expliquée, attendre que la température dumoteur soit redescendue à la normale.Ensuite, en cas de perte de liquide derefroidissement, enlever le bouchon duradiateur et ajouter de l''eau de manière àramener le niveau du liquide jusqu'au repèredu milieu.
7. Poursuivre sa route en restant très attentif à ce problème de surchauffe. Si lephénomène se reproduit, demander l'aided'un distributeur Hyundai.
ATTENTION:Une perte importante de liquide de
refroidissement indique une fuite dans lesystème de refroidissement. Dans ce cas,faire examiner la voiture aussi rapidementque possible par un distributeur Hyundai.
