2003 Hyundai Matrix Betriebsanleitung (in German)

1-57
EIGENSCHAFTEN DES HYUNDAI
1
1
2
3
B250A01FC

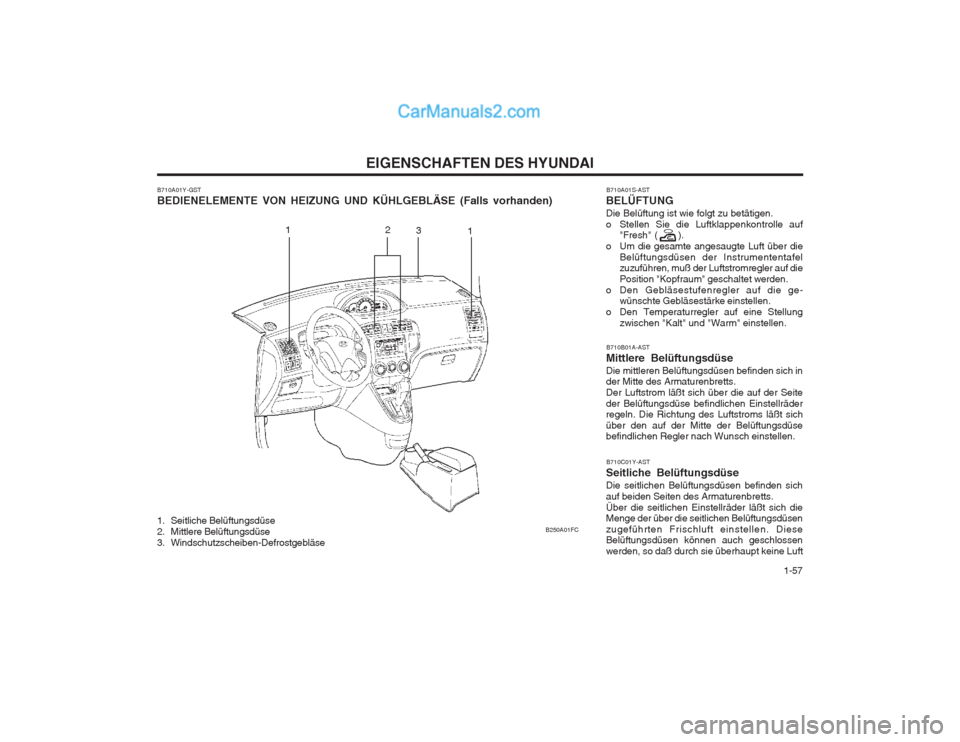

B710A01Y-GST BEDIENELEMENTE VON HEIZUNG UND KÜHLGEBLÄSE (Falls vorhanden)
B710C01Y-AST
Seitliche BelüftungsdüseDie seitlichen Belüftungsdüsen befinden sich auf beiden Seiten des Armaturenbretts.Über die seitlichen Einstellräder läßt sich die Menge der über die seitlichen Belüftungsdüsen zugeführten Frischluft einstellen. Diese Belüftungsdüsen können auch geschlossen werden, so daß durch sie überhaupt keine Luft B710B01A-AST
Mittlere Belüftungsdüse Die mittleren Belüftungsdüsen befinden sich in der Mitte des Armaturenbretts. Der Luftstrom läßt sich über die auf der Seiteder Belüftungsdüse befindlichen Einstellräder regeln. Die Richtung des Luftstroms läßt sich über den auf der Mitte der Belüftungsdüse befindlichen Regler nach Wunsch einstellen.
1. Seitliche Belüftungsdüse
2. Mittlere Belüftungsdüse
3. Windschutzscheiben-Defrostgebläse B710A01S-AST
BELÜFTUNG Die Belüftung ist wie folgt zu betätigen.
o Stellen Sie die Luftklappenkontrolle auf "Fresh" ( ).
o Um die gesamte angesaugte Luft über die Belüftungsdüsen der Instrumententafel zuzuführen, muß der Luftstromregler auf die Position "Kopfraum" geschaltet werden.
o Den Gebläsestufenregler auf die ge- wünschte Gebläsestärke einstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm" einstellen.

EIGENSCHAFTEN DES HYUNDAI
1-58 B670C01E-AST Luftansaugregler
Dieser Regler wird verwendet, um eine Wahl zwischen frischer Außenluft oder umgewälzter Innenraumluft zu treffen. Die Reglertaste
drücken, um den Luftansaugregler umzuschalten (Frischluft - Umluft). FRISCHLUFT ( ) : Die untere Anzeigelampe erlischt, wenn die Luftklappe in Außenluftstellung ist. UMLUFT-MODUS ( ) : Die Anzeige auf der Taste ist beleuchtet, wenn der Luftansaugregler auf UMLUFT steht. Bei der FRISCHLUFT-Wahl tritt Luft von außen in das Fahrzeug ein und wird entsprechend den anderen ausgewählten Funktionen entweder erwärmt oder gekühlt. Bei der UMLUFT-Wahl wird die Luft aus dem Fahrzeug durch die
B670A01A-AST Gebläsestufenregler
Fahrzeuge mit einem solchen Heiz- und Kühlsystem verfügen über vier Regler.
1. Temperaturregler
2. Gebläsestufenregler
3. Luftstromregler
4. Luftansaugregler Mit diesem Regler wird das Gebläse ein- undausgeschaltet sowie die Gebläsestufe gewählt. Die Stärke der über das System zugeführten Luft läßt sich durch Wahl einer der Reglerpositionen zwischen "1" und "4" einstellen.
B670A01FC-GST HEIZUNGS-UND BELÜFTUNGSDREH- KNÖPFE (Falls vorhanden)
gesaugt wird. Die Richtung des Luftstroms läßt sich durch Drehen des auf der Mitte der seitlichen Belüftungsdüsen befindlichen Reglers nach Wunsch einstellen.
B670A01FC
1
23 4
HFC2065HFC2067

1-59
EIGENSCHAFTEN DES HYUNDAI
Heizanlage entnommen, und entsprechend den anderen ausgewählten Funktionen entweder aufgeheizt oder gekühlt. HINWEIS:
o Es sollte darauf hingewiesen werden, daß ein längerer Betrieb der Heizung imUMLUFT-Modus ein Beschlagen der Windschutzscheibe und der seitlichen Fenster verursacht. Die Luft im Innenraum des Fahrzeugs erscheint dann auch etwas
verbraucht. Zusätzlich führt eine längereVerwendung der Klimaanlage im UMLUFT-Modus zum Austrocknen der Luft im Fahrzeug-Inneren.
o Wenn der Zündschalter auf die Stellung "ON" gedreht wird, schaltet dieLufteinlaßsteuerung automatisch auf den Modus " " (unabhängig von der Schalterposition). B670D02A-AST Luftstromregler
Über diesen Drehregler wird der Luftstrom gesteuert. Der Luftstrom kann auf den Fußraum, auf die Öffnungen der Armaturentafel sowie die Windschutzscheibe ausgerichtet werden. Die Luftstromposition Kopfraum, Kopf-/Fußraum,
Fußraum, Fußraum/Defroster und Defroster sind durch fünf Symbole gekennzeichnet.
HFC2068
B670D01FC
B670D02FC
Kopfraumposition
Bei gewählter “Kopfraumposition” wird die Luft
über die Kopfraum-Belüftungsdüsen zugeführt.
Kopf-/Fußraumposition
Die Luft wird über die Kopfraum-Belüftungs- düsen und über die Fußraum-Belüftungsdüsen zugeführt. Auf diese Weise kann über die Instrumententafel-Belüftungsdüsen kühlere Luft und gleichzeitig über die Fußraum- Belüftungsdüsen wärmere Luft zugeführt werden.

EIGENSCHAFTEN DES HYUNDAI
1-60 B670E01A-AST Temperaturregler Mit diesem Regler wird die Heizung ein- und ausgeschaltet sowie der gewünschte
Temperatur eingestellt.
B670D04FC
Fußraum/Defroster-Position
Luft wird über die Windschutzscheiben- Defrosterbelüftungsdüsen und über die Fußraum-Belüftungsdüsen zugeführt.
B670D05FC
HFC2066
B670D03FC
Fußraumposition
In dieser Stellung wird die Luft über die Fußraum- Belüftungsdüsen zugeführt. Ist der Fußraum/Defroster Modus gewählt, wirdder Klimakompressor automatisch zugeschaltet und die Luftklappe automatisch auf Außenluft gestellt.
Defrosterposition
In dieser Stellung wird die Luft über die
Windschutzscheiben-Defrosterbelüftungsdüsenzugeführt.Ist der Defroster Modus gewählt, wird der Klimakompressor automatisch zugeschaltet und die Luftklappe automatisch auf Außenluft gestellt. Kalt
Warm

1-61
EIGENSCHAFTEN DES HYUNDAI
B700A01S-AST BI-LEVEL
HFC2111
Der Hyundai ist mit BI-LEVEL-Heizreglern ausgestattet. Auf diese Weise wird es ermöglicht, über die Belüftungsdüsen der Instrumententafel kühlere Luft und über die Belüftungsdüsen im Fußraum gleichzeitig wärmere Luft zuzuführen. Um dieses Merkmal zu nutzen, wie folgt vorgehen:
o Stellen Sie die Luftklappenkontrolle auf"Fresh" ( ).
o Den Luftstromregler in die " " Position schalten.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm" einstellen.
B720A01FC-GST DEFROSTER
HFC2107
Zum Defrosten der Windschutzscheibe oder zum Entfernen von Beschlag kann das Heiz-/ Belüftungssystem verwendet werden. Freibekommen einer beschlagenen Windschutzscheibe:
o Den Luftstromregler auf Defrost ( ) stellen. (Der Klimakompressor wird automatischzugeschaltet und die Luftklappe wird automatisch auf Außenluft gestellt).
o Den Temperaturregler auf die gewünschte Position stellen.
o Den Gebläseregler auf eine beliebige Posi- tion zwischen 1 und 4 stellen
B690A01S-AST HEIZREGLERZum normalen Heizen den Luftansaugregler
auf "Frischluft" und den Luftstromregler auf die "Fußraumposition" einstellen. Zum schnelleren Heizen sollte der Luftan-
saugregler in eine Mittelstellung zwischen "Frischluft" und "Umluft" eingestellt werden. Das schnellste Aufheizen wird durch Schalten des Reglers in die Stellung "Umluft" erreicht. Beim Beschlagen von Fensterscheiben den Luftstromregler in die "Defroster-Position" schalten (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch auf Außenluft gestellt). Die größte Heizwirkung läßt sich durch Schieben des Temperaturreglers in die Position "Warm" erreichen.

EIGENSCHAFTEN DES HYUNDAI
1-62 B740B01FC-GST
Betrieb der Klimaanlage Kühlung B740A01FC-GST
KLIMAANLAGE (Falls vorhanden)Klimaanlagenschalter Die Klimaanlage wird durch Knopfdruck ein- oder ausgeschaltet.
B730A01FC-GST HINWEISE ZUM BETRIEB
o Den Luftansaugregler zwischenzeitlich in die
Position "Umluft" schalten, damit kein Staub oder gesundheitsschädliche Abgase über das Belüftungssystem in das Fahrzeug gelangen. Um eine weitere Frischluftver- sorgung zu gewährleisten, muß der Luftansaugregler bei normalen Außenbedi-
ngungen wieder auf "Frischluft" gestellt werden. Auf diese Weise wird die Aufmerksamkeit des Fahrers sowie der Fahrkomfort erhöht.
o Die für das Heiz-/Kühlsystem erforderliche Luft wird über die Luftschlitze direkt vor derWindschutzscheibe angesaugt. Es muß darauf geachtet werden, daß diese Luftschlitze nicht durch Blätter, Schnee, Eis oder andere Dinge verdeckt werden.
o Um ein Beschlagen der Windschutz- scheiben-Innenseite zu vermeiden, denLufteinlaßhebel auf Frischluftzufuhr (
)
und die Lüftergeschwindigkeit auf den gewünschten Wert stellen.
HFC2069
B740B01FC
HFC2108
Freibekommen einer zugefrorenen oder außen beschlagenen Windschutzscheibe:
o Den Luftstromregler auf Defrost ( ) stellen. (Der Klimakompressor wird automatischzugeschaltet und die Luftklappe wird automatisch auf Außenluft gestellt).
o Den Temperaturregler auf Warm stellen. o Den Gebläseregler auf Position 3 oder 4 stellen.
HINWEIS:Wenn die Klimaanlage ständig in der Posi- tion Boden/Defrost (
) oder Defrost ()
betrieben wird, kann dies durch den Temperaturunterschied zu einem Beschlagen der Windschutzscheiben- Außenseite führen. Zu diesem Zeitpunkt den Luftstromhebel auf Gesichtshöhe (
) und
die Lüftergeschwindigkeit auf Niedrig stellen.

1-63
EIGENSCHAFTEN DES HYUNDAI
B740D01A-AST Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum beimEinsteigen sehr aufgeheizt ist, die Fenster für einige Minuten öffnen, damit die warme Luft nach außen strömen kann.
o Bei eingeschalteter Klimaanlage alle Fenster geschlossen halten, damit keine warme Lufteindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen niedrigeren Gang schalten. Dadurcherhöht sich die Motordrehzahl und damit
auch die Drehzahl des Klimaanlage- nkompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit der Motor sich nichtüberhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßig benutzt wird,die Klimaanlage mindestens einmal
monatlich einige Minuten laufenlassen. So verteilen sich die Schmiermittel besser, und
die Klimaanlage wird stets in einwandfreiem Zustand gehalten.
B740C01FC-GST Trocknung eines feuchten Innenraums
Durch folgende Vorgehensweise kann ein feuchter Fahrzeuginnenraum getrocknet werden:
o Den Gebläsestufenregler einschalten.
o Durch Drücken des Klimaanlageschalters die Klimaanlage einschalten.
o Stellen Sie die Luftklappenkontrolle auf
"Fresh" (
).
o Den Luftstromregler in die Position "Kopfraum" schalten.
o Den Gebläsestufenregler auf die gewünschte Stufe einstellen. Zum stärkeren Belüften das Gebläse in eine der höheren Stufen schalten.
o Den Temperaturregler auf die gewünschte Wärme einstellen.
B740C01FC
Kühlung des Fahrzeuginnenraums über die Klimaanlage:
o Das Einstellrad der seitlichen Belüftungs-schlitze auf "OFF" (AUS) stellen, um die Frischluftzufuhr zu unterbrechen.
o Den Gebläsestufenregler einschalten.
o Die Klimaanlage durch Drücken der Taste einschalten. Gleichzeitig leuchtet dieKlimaanlagen-Kontrolleuchte.
o Stellen Sie die Luftklappenkontrolle auf "Fresh" (
).
o Den Temperaturregler in die Position "kalt" schalten. (In dieser Position wird eine maximale Kühlung gewährleistet. Die Temperatur kann durch Bewegung des Reglers in Richtung der Position "warm" erhöht werden.)
o Den Gebläsestufenregler auf die ge- wünschte Stufe einstellen. Für eine stärkereKühlung muß der Gebläsestufenregler in eine der höheren Stufen geschaltet werden, oder mit dem Luftansaugregler wird zeitweilig die Position "Umluft" angewählt.

EIGENSCHAFTEN DES HYUNDAI
1-64
B760A01FC-GST STAUB-UND POLLENFILTER
Der Staub-und Pollenfilter befindet sich vor dem Gebläse hinter dem Handschuhfach. Er dient der Luftreinigung Anweisungen zum Auswechseln:
1. Die Einstellstifte auf beiden Seiten des
Handschuhfachs entfernen.
2. Die Filterabdeckung abnehmen und den Fil- ter auswechseln.
3. Der Zusammenbau erfolgt in umgekehrter Reihenfolge des Zerlegens.
B760A01EVerdampferkern Filter
Gebläse
Außenluft
lnnenluftHeizkern
lnnenluft VORSICHT:
o Den Filter alle 20,000 Kilometer oder
einmal im Jahr auswechseln. Wenn das Fahrzeug unter schweren Bedingungen wie zum Beispiel staubigen, rauhen Straßen gefahren wird, muß der Staub-
und Pollenfilter öfter überprüft und ausgewechselt werden.
o Wenn die Luftstromrate plötzlich abnimmt, muß er von einem Hyundai- Vertragshändler überprüft werden.
