IM NOTFALL
3-4

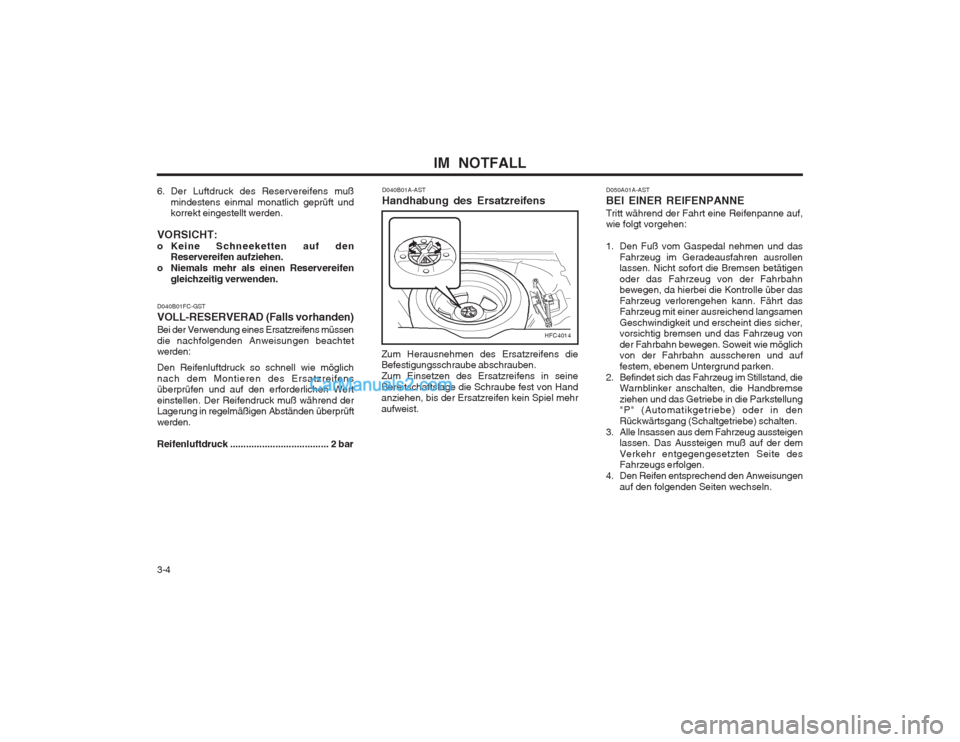

D050A01A-AST BEI EINER REIFENPANNETritt während der Fahrt eine Reifenpanne auf, wie folgt vorgehen:
1. Den Fuß vom Gaspedal nehmen und das Fahrzeug im Geradeausfahren ausrollen lassen. Nicht sofort die Bremsen betätigen oder das Fahrzeug von der Fahrbahn bewegen, da hierbei die Kontrolle über das Fahrzeug verlorengehen kann. Fährt das Fahrzeug mit einer ausreichend langsamen Geschwindigkeit und erscheint dies sicher, vorsichtig bremsen und das Fahrzeug von der Fahrbahn bewegen. Soweit wie möglich von der Fahrbahn ausscheren und auf festem, ebenem Untergrund parken.
2. Befindet sich das Fahrzeug im Stillstand, die Warnblinker anschalten, die Handbremseziehen und das Getriebe in die Parkstellung "P" (Automatikgetriebe) oder in den Rückwärtsgang (Schaltgetriebe) schalten.
3. Alle Insassen aus dem Fahrzeug aussteigen lassen. Das Aussteigen muß auf der demVerkehr entgegengesetzten Seite des Fahrzeugs erfolgen.
4. Den Reifen entsprechend den Anweisungen auf den folgenden Seiten wechseln.
6. Der Luftdruck des Reservereifens muß
mindestens einmal monatlich geprüft undkorrekt eingestellt werden.
VORSICHT:
o Keine Schneeketten auf den Reservereifen aufziehen.
o Niemals mehr als einen Reservereifen gleichzeitig verwenden.
D040B01FC-GST VOLL-RESERVERAD (Falls vorhanden)Bei der Verwendung eines Ersatzreifens müssen die nachfolgenden Anweisungen beachtet werden: Den Reifenluftdruck so schnell wie möglich nach dem Montieren des Ersatzreifens
überprüfen und auf den erforderlichen Wert einstellen. Der Reifendruck muß während der Lagerung in regelmäßigen Abständen überprüft werden. Reifenluftdruck ..................................... 2 bar D040B01A-AST Handhabung des Ersatzreifens
Zum Herausnehmen des Ersatzreifens die Befestigungsschraube abschrauben. Zum Einsetzen des Ersatzreifens in seineBereitschaftslage die Schraube fest von Hand anziehen, bis der Ersatzreifen kein Spiel mehr aufweist.
HFC4014

3-5
IM NOTFALL

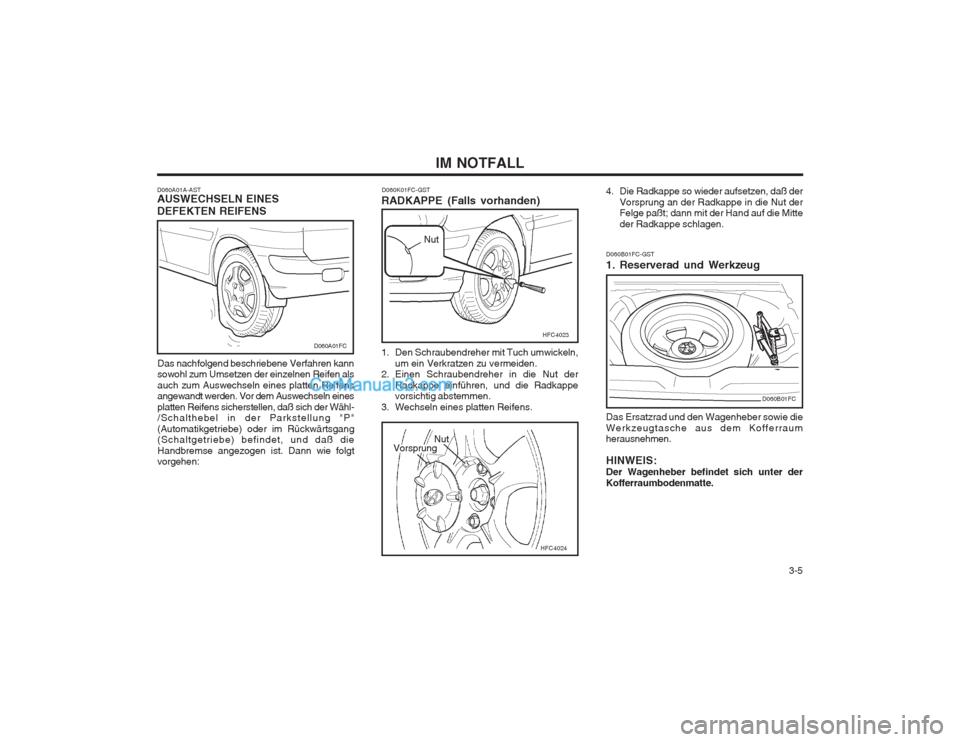

D060A01A-AST AUSWECHSELN EINES DEFEKTEN REIFENS
Das nachfolgend beschriebene Verfahren kann sowohl zum Umsetzen der einzelnen Reifen als auch zum Auswechseln eines platten Reifens angewandt werden. Vor dem Auswechseln eines platten Reifens sicherstellen, daß sich der Wähl- /Schalthebel in der Parkstellung "P" (Automatikgetriebe) oder im Rückwärtsgang (Schaltgetriebe) befindet, und daß die Handbremse angezogen ist. Dann wie folgt vorgehen:
D060A01FC
D060K01FC-GST
RADKAPPE (Falls vorhanden)
HFC4024 HFC4023
Nut
Vorsprung
1. Den Schraubendreher mit Tuch umwickeln,
um ein Verkratzen zu vermeiden.
2. Einen Schraubendreher in die Nut der
Radkappe einführen, und die Radkappe vorsichtig abstemmen.
3. Wechseln eines platten Reifens. 4. Die Radkappe so wieder aufsetzen, daß der
Vorsprung an der Radkappe in die Nut derFelge paßt; dann mit der Hand auf die Mitte der Radkappe schlagen.
D060B01FC-GST 1. Reserverad und Werkzeug Das Ersatzrad und den Wagenheber sowie die Werkzeugtasche aus dem Kofferraum herausnehmen. HINWEIS: Der Wagenheber befindet sich unter derKofferraumbodenmatte.
D060B01FC
Nut

IM NOTFALL
3-6
D060C01A-AST

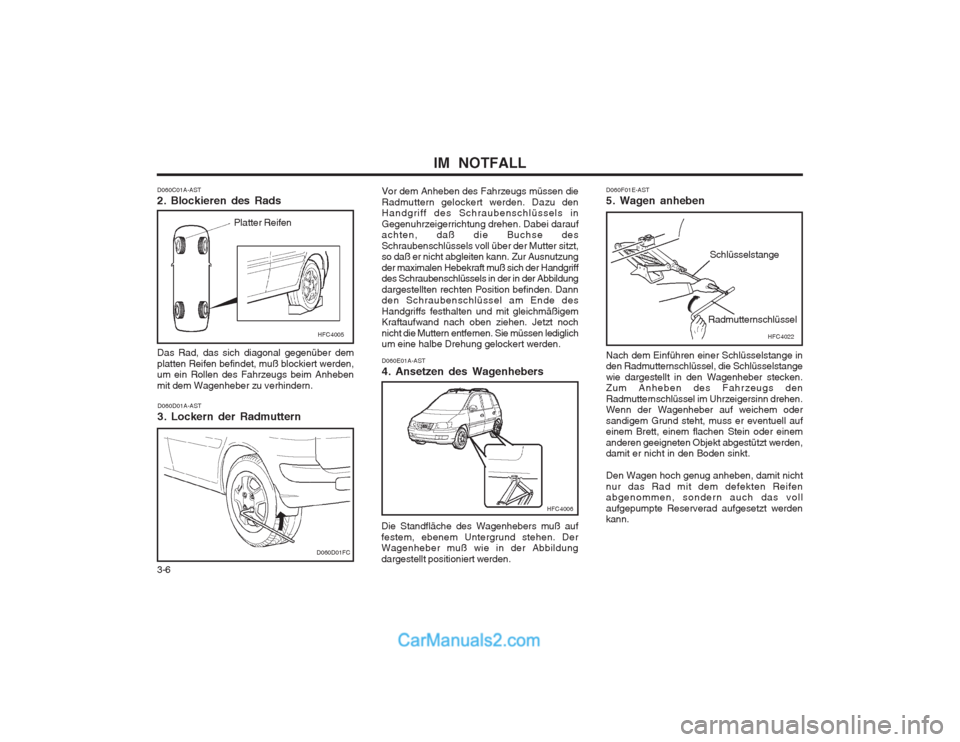

2. Blockieren des Rads
Platter Reifen
Das Rad, das sich diagonal gegenüber dem platten Reifen befindet, muß blockiert werden, um ein Rollen des Fahrzeugs beim Anheben mit dem Wagenheber zu verhindern. Vor dem Anheben des Fahrzeugs müssen dieRadmuttern gelockert werden. Dazu den Handgriff des Schraubenschlüssels in Gegenuhrzeigerrichtung drehen. Dabei darauf achten, daß die Buchse des Schraubenschlüssels voll über der Mutter sitzt, so daß er nicht abgleiten kann. Zur Ausnutzung der maximalen Hebekraft muß sich der Handgriff des Schraubenschlüssels in der in der Abbildung dargestellten rechten Position befinden. Dann den Schraubenschlüssel am Ende des Handgriffs festhalten und mit gleichmäßigem Kraftaufwand nach oben ziehen. Jetzt noch nicht die Muttern entfernen. Sie müssen lediglich um eine halbe Drehung gelockert werden.
D060D01A-AST
3. Lockern der Radmuttern D060E01A-AST
4. Ansetzen des Wagenhebers
Die Standfläche des Wagenhebers muß auf festem, ebenem Untergrund stehen. Der Wagenheber muß wie in der Abbildung dargestellt positioniert werden. D060F01E-AST
5. Wagen anheben Nach dem Einführen einer Schlüsselstange in den Radmutternschlüssel, die Schlüsselstange wie dargestellt in den Wagenheber stecken. Zum Anheben des Fahrzeugs den Radmutternschlüssel im Uhrzeigersinn drehen. Wenn der Wagenheber auf weichem oder sandigem Grund steht, muss er eventuell auf einem Brett, einem flachen Stein oder einem anderen geeigneten Objekt abgestützt werden, damit er nicht in den Boden sinkt. Den Wagen hoch genug anheben, damit nicht nur das Rad mit dem defekten Reifen abgenommen, sondern auch das voll aufgepumpte Reserverad aufgesetzt werden kann.
HFC4005
D060D01FC
HFC4006
HFC4022
Radmutternschlüssel
Schlüsselstange

3-7
IM NOTFALL

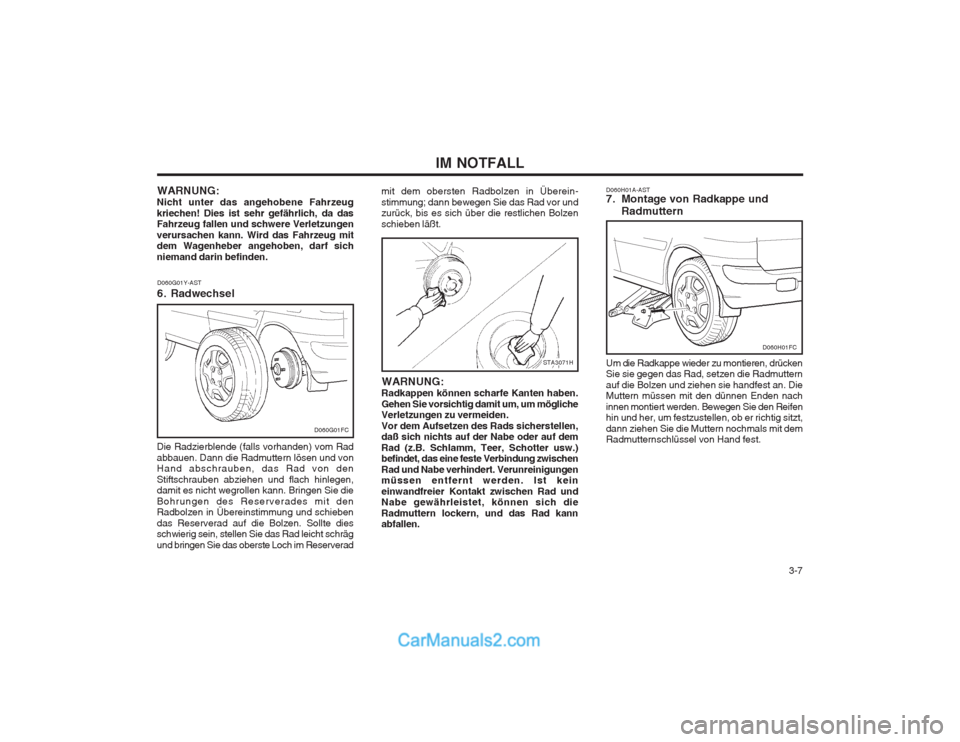

mit dem obersten Radbolzen in Überein- stimmung; dann bewegen Sie das Rad vor und zurück, bis es sich über die restlichen Bolzen schieben läßt.
WARNUNG:
Nicht unter das angehobene Fahrzeugkriechen! Dies ist sehr gefährlich, da das Fahrzeug fallen und schwere Verletzungen verursachen kann. Wird das Fahrzeug mit dem Wagenheber angehoben, darf sich niemand darin befinden.
D060G01Y-AST
6. Radwechsel
Die Radzierblende (falls vorhanden) vom Rad abbauen. Dann die Radmuttern lösen und von Hand abschrauben, das Rad von den Stiftschrauben abziehen und flach hinlegen, damit es nicht wegrollen kann. Bringen Sie die Bohrungen des Reserverades mit den Radbolzen in Übereinstimmung und schieben das Reserverad auf die Bolzen. Sollte dies schwierig sein, stellen Sie das Rad leicht schräg und bringen Sie das oberste Loch im Reserverad WARNUNG:
Radkappen können scharfe Kanten haben.Gehen Sie vorsichtig damit um, um mögliche Verletzungen zu vermeiden. Vor dem Aufsetzen des Rads sicherstellen, daß sich nichts auf der Nabe oder auf dem
Rad (z.B. Schlamm, Teer, Schotter usw.) befindet, das eine feste Verbindung zwischen Rad und Nabe verhindert. Verunreinigungen müssen entfernt werden. Ist kein einwandfreier Kontakt zwischen Rad und Nabe gewährleistet, können sich die Radmuttern lockern, und das Rad kann abfallen. D060H01A-AST
7. Montage von Radkappe und
Radmuttern
Um die Radkappe wieder zu montieren, drücken Sie sie gegen das Rad, setzen die Radmuttern auf die Bolzen und ziehen sie handfest an. Die Muttern müssen mit den dünnen Enden nach innen montiert werden. Bewegen Sie den Reifen hin und her, um festzustellen, ob er richtig sitzt, dann ziehen Sie die Muttern nochmals mit dem Radmutternschlüssel von Hand fest.
STA3071H
D060H01FC
D060G01FC

IM NOTFALL
3-8

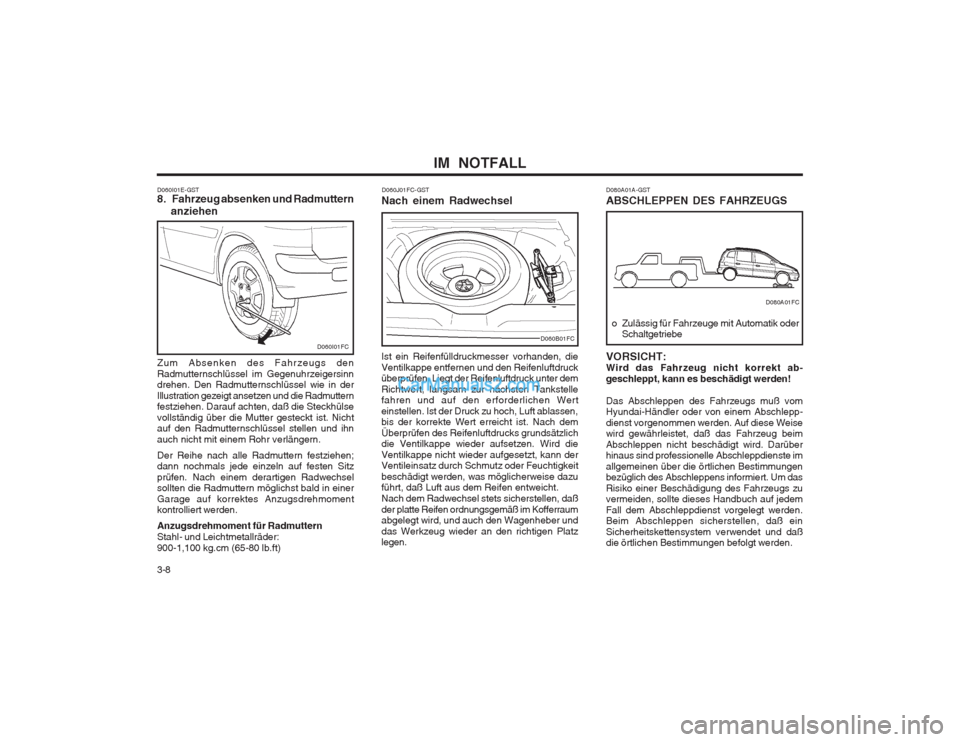

D060I01E-GST 8. Fahrzeug absenken und Radmuttern
anziehen
Zum Absenken des Fahrzeugs den Radmutternschlüssel im Gegenuhrzeigersinn drehen. Den Radmutternschlüssel wie in der Illustration gezeigt ansetzen und die Radmuttern festziehen. Darauf achten, daß die Steckhülse vollständig über die Mutter gesteckt ist. Nicht auf den Radmutternschlüssel stellen und ihn auch nicht mit einem Rohr verlängern. Der Reihe nach alle Radmuttern festziehen; dann nochmals jede einzeln auf festen Sitz prüfen. Nach einem derartigen Radwechsel sollten die Radmuttern möglichst bald in einer Garage auf korrektes Anzugsdrehmoment kontrolliert werden. Anzugsdrehmoment für Radmuttern Stahl- und Leichtmetallräder:900-1,100 kg.cm (65-80 lb.ft) D060J01FC-GST
Nach einem Radwechsel Ist ein Reifenfülldruckmesser vorhanden, die Ventilkappe entfernen und den Reifenluftdruck überprüfen. Liegt der Reifenluftdruck unter dem Richtwert, langsam zur nächsten Tankstelle
fahren und auf den erforderlichen Wert
einstellen. Ist der Druck zu hoch, Luft ablassen, bis der korrekte Wert erreicht ist. Nach dem Überprüfen des Reifenluftdrucks grundsätzlich die Ventilkappe wieder aufsetzen. Wird die Ventilkappe nicht wieder aufgesetzt, kann der Ventileinsatz durch Schmutz oder Feuchtigkeit beschädigt werden, was möglicherweise dazu führt, daß Luft aus dem Reifen entweicht. Nach dem Radwechsel stets sicherstellen, daßder platte Reifen ordnungsgemäß im Kofferraum abgelegt wird, und auch den Wagenheber und das Werkzeug wieder an den richtigen Platz legen. D080A01A-GST ABSCHLEPPEN DES FAHRZEUGS
o Zulässig für Fahrzeuge mit Automatik oder Schaltgetriebe
VORSICHT: Wird das Fahrzeug nicht korrekt ab- geschleppt, kann es beschädigt werden! Das Abschleppen des Fahrzeugs muß vom Hyundai-Händler oder von einem Abschlepp- dienst vorgenommen werden. Auf diese Weise wird gewährleistet, daß das Fahrzeug beim Abschleppen nicht beschädigt wird. Darüber hinaus sind professionelle Abschleppdienste im allgemeinen über die örtlichen Bestimmungen bezüglich des Abschleppens informiert. Um das Risiko einer Beschädigung des Fahrzeugs zu vermeiden, sollte dieses Handbuch auf jedem Fall dem Abschleppdienst vorgelegt werden. Beim Abschleppen sicherstellen, daß ein Sicherheitskettensystem verwendet und daß die örtlichen Bestimmungen befolgt werden.
D060I01FCD060B01FC
D080A01FC

3-9
IM NOTFALL

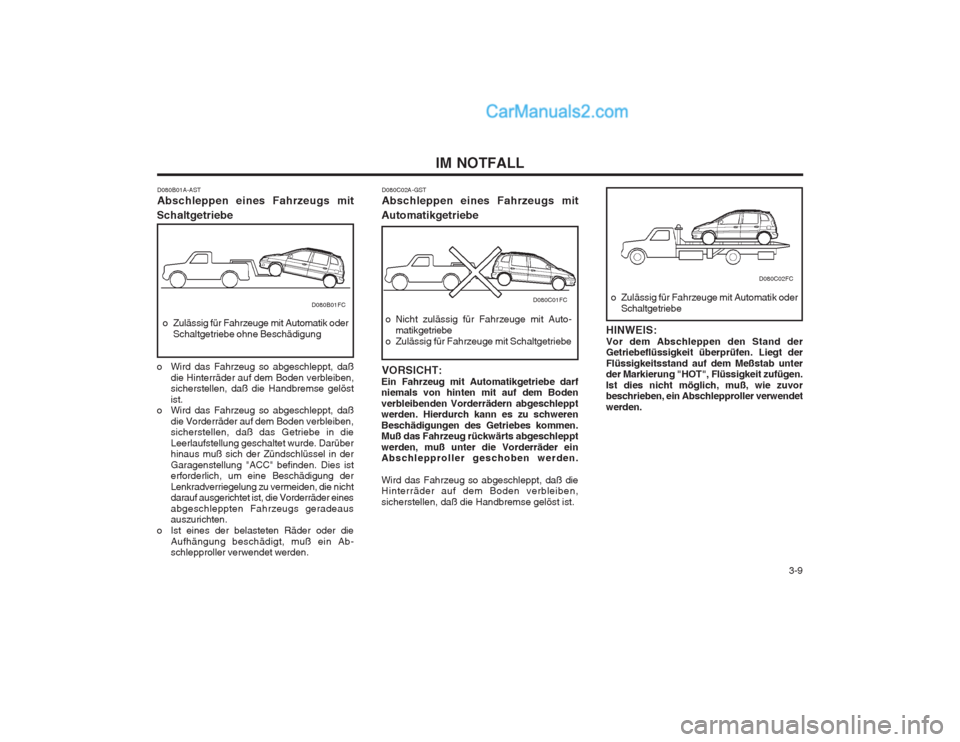

D080B01A-AST Abschleppen eines Fahrzeugs mit
Schaltgetriebe
o Zulässig für Fahrzeuge mit Automatik oder Schaltgetriebe ohne Beschädigung
o Wird das Fahrzeug so abgeschleppt, daß die Hinterräder auf dem Boden verbleiben, sicherstellen, daß die Handbremse gelöst ist.
o Wird das Fahrzeug so abgeschleppt, daß
die Vorderräder auf dem Boden verbleiben, sicherstellen, daß das Getriebe in die Leerlaufstellung geschaltet wurde. Darüber hinaus muß sich der Zündschlüssel in der Garagenstellung "ACC" befinden. Dies ist erforderlich, um eine Beschädigung der Lenkradverriegelung zu vermeiden, die nicht darauf ausgerichtet ist, die Vorderräder eines abgeschleppten Fahrzeugs geradeaus auszurichten.
o Ist eines der belasteten Räder oder die Aufhängung beschädigt, muß ein Ab-schlepproller verwendet werden. D080C02A-GST Abschleppen eines Fahrzeugs mit
Automatikgetriebe
HINWEIS: Vor dem Abschleppen den Stand der Getriebeflüssigkeit überprüfen. Liegt der Flüssigkeitsstand auf dem Meßstab unter der Markierung "HOT", Flüssigkeit zufügen. Ist dies nicht möglich, muß, wie zuvor beschrieben, ein Abschlepproller verwendet werden.
o Nicht zulässig für Fahrzeuge mit Auto-
matikgetriebe
o Zulässig für Fahrzeuge mit Schaltgetriebe
VORSICHT:
Ein Fahrzeug mit Automatikgetriebe darf niemals von hinten mit auf dem Boden verbleibenden Vorderrädern abgeschleppt werden. Hierdurch kann es zu schweren Beschädigungen des Getriebes kommen. Muß das Fahrzeug rückwärts abgeschleppt werden, muß unter die Vorderräder ein Abschlepproller geschoben werden. Wird das Fahrzeug so abgeschleppt, daß die Hinterräder auf dem Boden verbleiben, sicherstellen, daß die Handbremse gelöst ist. o Zulässig für Fahrzeuge mit Automatik oder
Schaltgetriebe
D080C01FC
D080C02FC
D080B01FC

IM NOTFALL
3-10

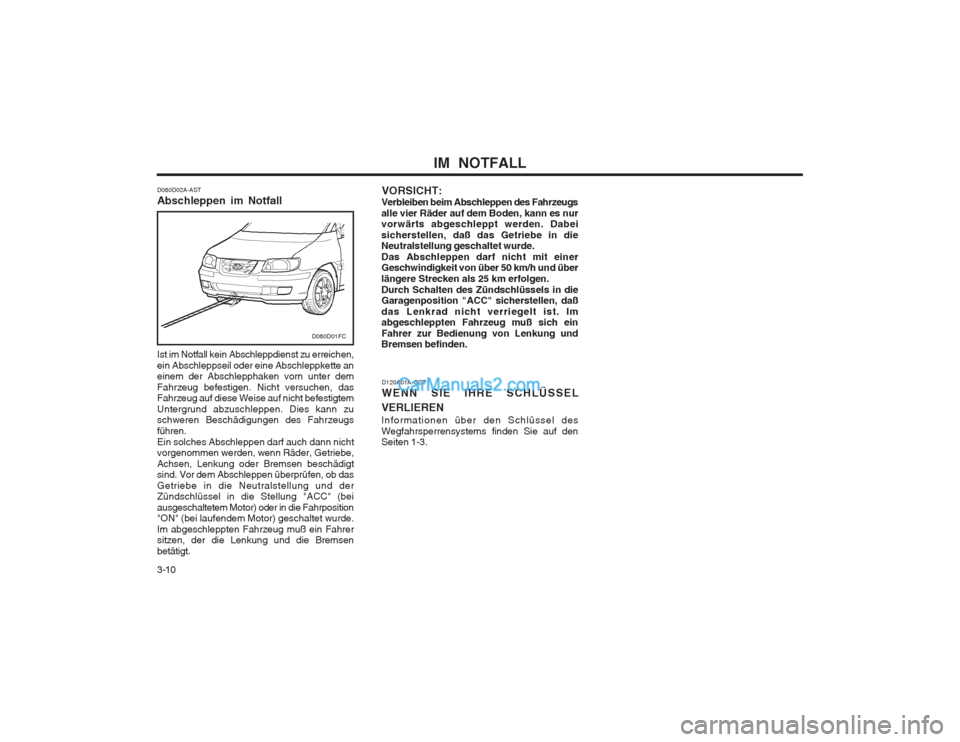

D080D02A-AST Abschleppen im Notfall Ist im Notfall kein Abschleppdienst zu erreichen, ein Abschleppseil oder eine Abschleppkette an einem der Abschlepphaken vorn unter dem Fahrzeug befestigen. Nicht versuchen, das Fahrzeug auf diese Weise auf nicht befestigtem Untergrund abzuschleppen. Dies kann zu schweren Beschädigungen des Fahrzeugs führen.Ein solches Abschleppen darf auch dann nicht vorgenommen werden, wenn Räder, Getriebe, Achsen, Lenkung oder Bremsen beschädigt sind. Vor dem Abschleppen überprüfen, ob das Getriebe in die Neutralstellung und der Zündschlüssel in die Stellung "ACC" (bei ausgeschaltetem Motor) oder in die Fahrposition "ON" (bei laufendem Motor) geschaltet wurde. Im abgeschleppten Fahrzeug muß ein Fahrer sitzen, der die Lenkung und die Bremsen betätigt.
D120A01A-GST WENN SIE IHRE SCHLÜSSEL
VERLIERENInformationen über den Schlüssel des Wegfahrsperrensystems finden Sie auf den Seiten 1-3.
D080D01FC
VORSICHT:
Verbleiben beim Abschleppen des Fahrzeugs alle vier Räder auf dem Boden, kann es nur vorwärts abgeschleppt werden. Dabei sicherstellen, daß das Getriebe in die Neutralstellung geschaltet wurde. Das Abschleppen darf nicht mit einer Geschwindigkeit von über 50 km/h und über längere Strecken als 25 km erfolgen.Durch Schalten des Zündschlüssels in die Garagenposition "ACC" sicherstellen, daß das Lenkrad nicht verriegelt ist. Im abgeschleppten Fahrzeug muß sich ein Fahrer zur Bedienung von Lenkung und Bremsen befinden.

4-1

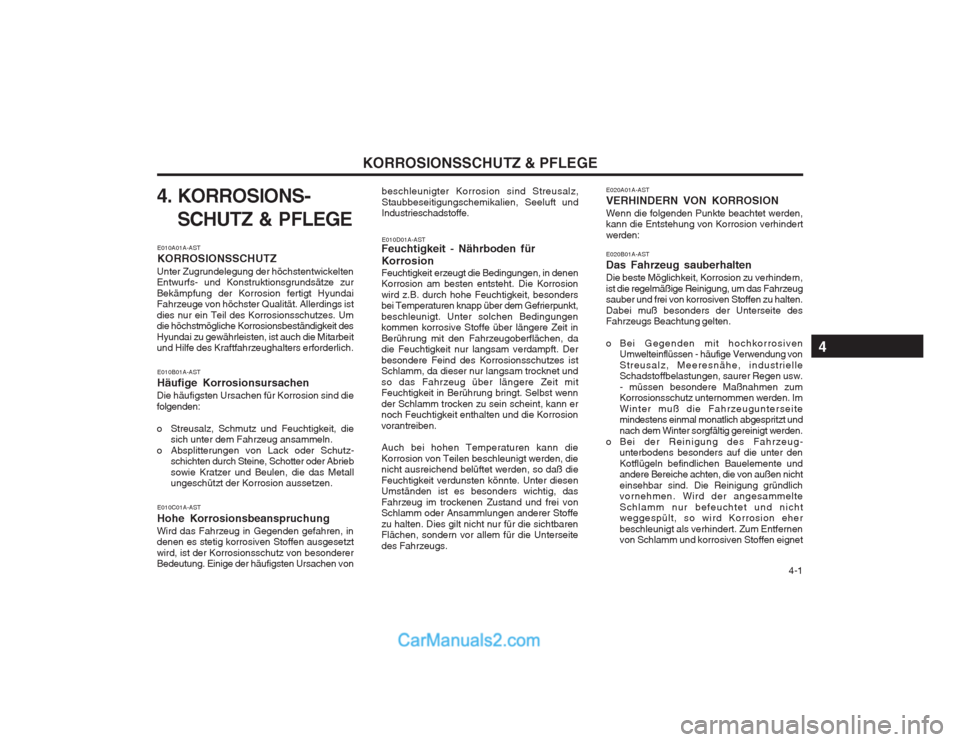

KORROSIONSSCHUTZ & PFLEGE
beschleunigter Korrosion sind Streusalz, Staubbeseitigungschemikalien, Seeluft und Industrieschadstoffe. E020A01A-AST VERHINDERN VON KORROSIONWenn die folgenden Punkte beachtet werden, kann die Entstehung von Korrosion verhindert werden:
4. KORROSIONS-
SCHUTZ & PFLEGE
E010A01A-AST KORROSIONSSCHUTZ
Unter Zugrundelegung der höchstentwickelten Entwurfs- und Konstruktionsgrundsätze zur Bekämpfung der Korrosion fertigt Hyundai Fahrzeuge von höchster Qualität. Allerdings ist dies nur ein Teil des Korrosionsschutzes. Um die höchstmögliche Korrosionsbeständigkeit des Hyundai zu gewährleisten, ist auch die Mitarbeit und Hilfe des Kraftfahrzeughalters erforderlich.
E010B01A-AST Häufige Korrosionsursachen
Die häufigsten Ursachen für Korrosion sind die folgenden:
o Streusalz, Schmutz und Feuchtigkeit, die sich unter dem Fahrzeug ansammeln.
o Absplitterungen von Lack oder Schutz- schichten durch Steine, Schotter oder Abrieb sowie Kratzer und Beulen, die das Metall ungeschützt der Korrosion aussetzen.
E010C01A-AST Hohe Korrosionsbeanspruchung
Wird das Fahrzeug in Gegenden gefahren, in denen es stetig korrosiven Stoffen ausgesetzt wird, ist der Korrosionsschutz von besonderer Bedeutung. Einige der häufigsten Ursachen von E010D01A-AST
Feuchtigkeit - Nährboden für Korrosion
Feuchtigkeit erzeugt die Bedingungen, in denen
Korrosion am besten entsteht. Die Korrosion wird z.B. durch hohe Feuchtigkeit, besonders bei Temperaturen knapp über dem Gefrierpunkt, beschleunigt. Unter solchen Bedingungen kommen korrosive Stoffe über längere Zeit in Berührung mit den Fahrzeugoberflächen, da die Feuchtigkeit nur langsam verdampft. Der besondere Feind des Korrosionsschutzes ist Schlamm, da dieser nur langsam trocknet und so das Fahrzeug über längere Zeit mit Feuchtigkeit in Berührung bringt. Selbst wenn der Schlamm trocken zu sein scheint, kann er noch Feuchtigkeit enthalten und die Korrosion vorantreiben. Auch bei hohen Temperaturen kann die Korrosion von Teilen beschleunigt werden, die nicht ausreichend belüftet werden, so daß die Feuchtigkeit verdunsten könnte. Unter diesen Umständen ist es besonders wichtig, das Fahrzeug im trockenen Zustand und frei von Schlamm oder Ansammlungen anderer Stoffe zu halten. Dies gilt nicht nur für die sichtbaren Flächen, sondern vor allem für die Unterseite des Fahrzeugs. E020B01A-AST Das Fahrzeug sauberhaltenDie beste Möglichkeit, Korrosion zu verhindern, ist die regelmäßige Reinigung, um das Fahrzeug sauber und frei von korrosiven Stoffen zu halten. Dabei muß besonders der Unterseite des Fahrzeugs Beachtung gelten.
o Bei Gegenden mit hochkorrosiven
Umwelteinflüssen - häufige Verwendung von Streusalz, Meeresnähe, industrielle Schadstoffbelastungen, saurer Regen usw. - müssen besondere Maßnahmen zum Korrosionsschutz unternommen werden. Im Winter muß die Fahrzeugunterseite mindestens einmal monatlich abgespritzt und nach dem Winter sorgfältig gereinigt werden.
o Bei der Reinigung des Fahrzeug- unterbodens besonders auf die unter denKotflügeln befindlichen Bauelemente und andere Bereiche achten, die von außen nicht einsehbar sind. Die Reinigung gründlich vornehmen. Wird der angesammelte Schlamm nur befeuchtet und nicht weggespült, so wird Korrosion eher beschleunigt als verhindert. Zum Entfernen von Schlamm und korrosiven Stoffen eignet
