2003 Hyundai Matrix Betriebsanleitung (in German)

6-13
SELBSTHILFE

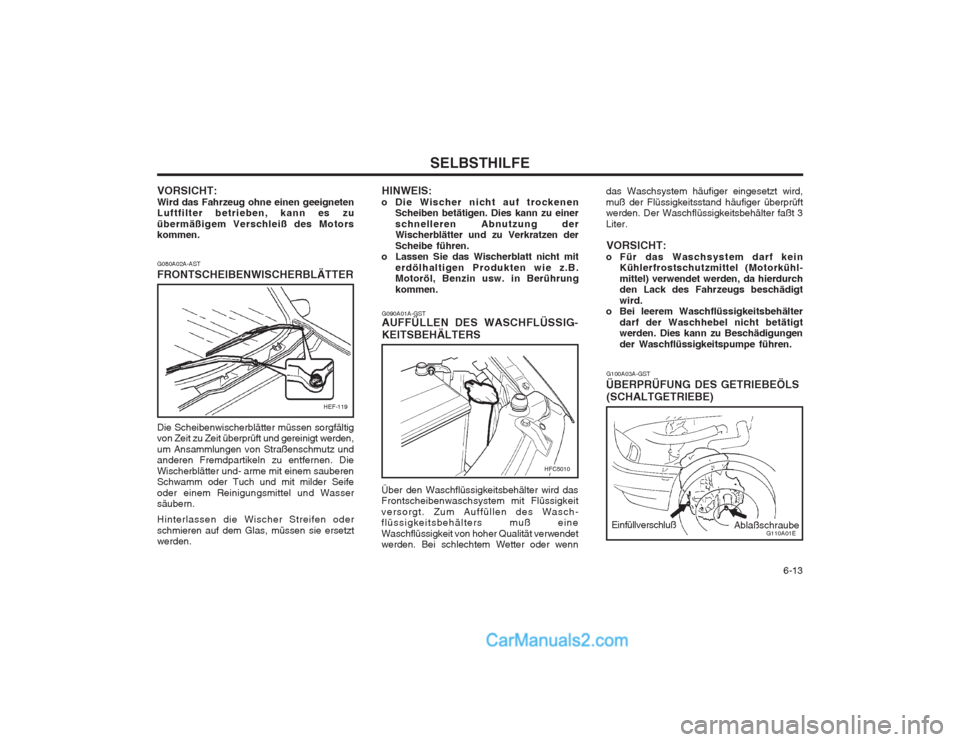

VORSICHT: Wird das Fahrzeug ohne einen geeigneten Luftfilter betrieben, kann es zu übermäßigem Verschleiß des Motors kommen. G080A02A-AST FRONTSCHEIBENWISCHERBLÄTTER Die Scheibenwischerblätter müssen sorgfältig von Zeit zu Zeit überprüft und gereinigt werden, um Ansammlungen von Straßenschmutz und anderen Fremdpartikeln zu entfernen. Die Wischerblätter und- arme mit einem sauberen Schwamm oder Tuch und mit milder Seife oder einem Reinigungsmittel und Wasser säubern. Hinterlassen die Wischer Streifen oder schmieren auf dem Glas, müssen sie ersetzt werden.
HEF-119
G100A03A-GST
ÜBERPRÜFUNG DES GETRIEBEÖLS (SCHALTGETRIEBE)
das Waschsystem häufiger eingesetzt wird, muß der Flüssigkeitsstand häufiger überprüft werden. Der Waschflüssigkeitsbehälter faßt 3 Liter.
VORSICHT:
o Für das Waschsystem darf kein Kühlerfrostschutzmittel (Motorkühl-mittel) verwendet werden, da hierdurch den Lack des Fahrzeugs beschädigt wird.
o Bei leerem Waschflüssigkeitsbehälter
darf der Waschhebel nicht betätigt werden. Dies kann zu Beschädigungen der Waschflüssigkeitspumpe führen.
Einfüllverschluß Ablaßschraube
HINWEIS:
o Die Wischer nicht auf trockenen Scheiben betätigen. Dies kann zu einer schnelleren Abnutzung der Wischerblätter und zu Verkratzen der Scheibe führen.
o Lassen Sie das Wischerblatt nicht mit
erdölhaltigen Produkten wie z.B. Motoröl, Benzin usw. in Berührung kommen.
G090A01A-GST AUFFÜLLEN DES WASCHFLÜSSIG- KEITSBEHÄLTERS
HFC5010
Über den Waschflüssigkeitsbehälter wird das Frontscheibenwaschsystem mit Flüssigkeit versorgt. Zum Auffüllen des Wasch- flüssigkeitsbehälters muß eine Waschflüssigkeit von hoher Qualität verwendet werden. Bei schlechtem Wetter oder wenn
G110A01E

SELBSTHILFE

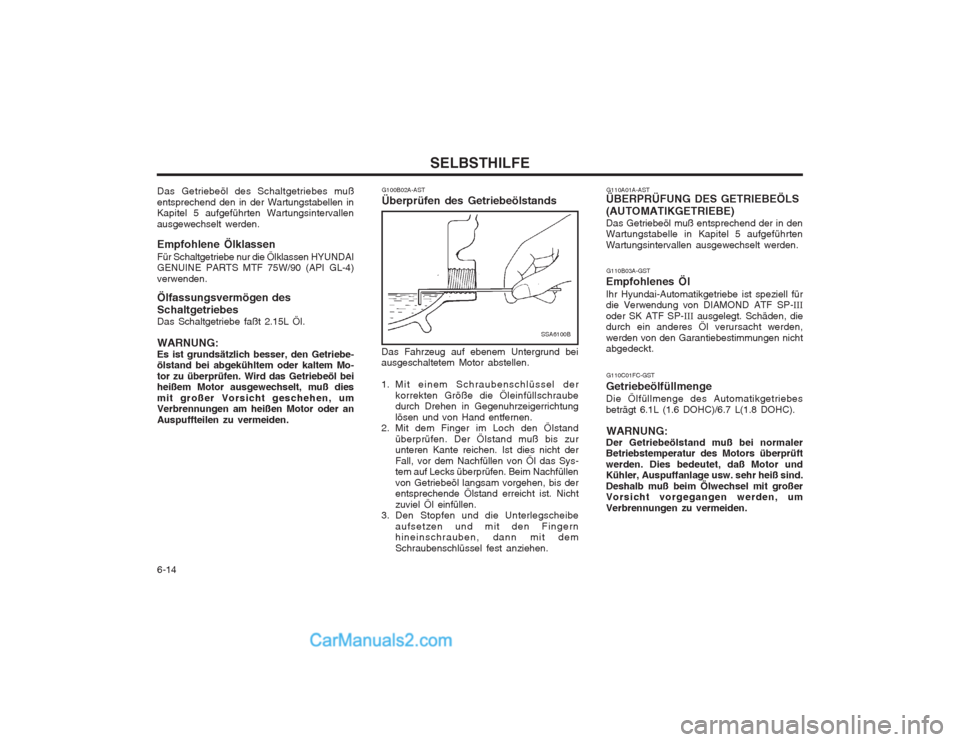

6-14 G110A01A-AST
ÜBERPRÜFUNG DES GETRIEBEÖLS (AUTOMATIKGETRIEBE) Das Getriebeöl muß entsprechend der in den Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden.
G110C01FC-GST
Getriebeölfüllmenge Die Ölfüllmenge des Automatikgetriebes beträgt 6.1L (1.6 DOHC)/6.7 L(1.8 DOHC).
WARNUNG:
Der Getriebeölstand muß bei normaler Betriebstemperatur des Motors überprüft werden. Dies bedeutet, daß Motor und
Kühler, Auspuffanlage usw. sehr heiß sind. Deshalb muß beim Ölwechsel mit großer
Vorsicht vorgegangen werden, um Verbrennungen zu vermeiden. G110B03A-GST
Empfohlenes Öl Ihr Hyundai-Automatikgetriebe ist speziell für die Verwendung von DIAMOND ATF SP- III
oder SK ATF SP- III ausgelegt. Schäden, die
durch ein anderes Öl verursacht werden, werden von den Garantiebestimmungen nicht abgedeckt.
Das Fahrzeug auf ebenem Untergrund beiausgeschaltetem Motor abstellen.
1. Mit einem Schraubenschlüssel der
korrekten Größe die Öleinfüllschraube durch Drehen in Gegenuhrzeigerrichtung lösen und von Hand entfernen.
2. Mit dem Finger im Loch den Ölstand
überprüfen. Der Ölstand muß bis zur unteren Kante reichen. Ist dies nicht der Fall, vor dem Nachfüllen von Öl das Sys- tem auf Lecks überprüfen. Beim Nachfüllen von Getriebeöl langsam vorgehen, bis der entsprechende Ölstand erreicht ist. Nicht zuviel Öl einfüllen.
3. Den Stopfen und die Unterlegscheibe
aufsetzen und mit den Fingern hineinschrauben, dann mit dem Schraubenschlüssel fest anziehen.
Das Getriebeöl des Schaltgetriebes mußentsprechend den in der Wartungstabellen in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden. Empfohlene Ölklassen Für Schaltgetriebe nur die Ölklassen HYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4) verwenden. Ölfassungsvermögen des Schaltgetriebes Das Schaltgetriebe faßt 2.15L Öl. WARNUNG: Es ist grundsätzlich besser, den Getriebe- ölstand bei abgekühltem oder kaltem Mo- tor zu überprüfen. Wird das Getriebeöl bei heißem Motor ausgewechselt, muß dies mit großer Vorsicht geschehen, um Verbrennungen am heißen Motor oder an Auspuffteilen zu vermeiden.
G100B02A-AST Überprüfen des Getriebeölstands
SSA6100B

6-15
SELBSTHILFE

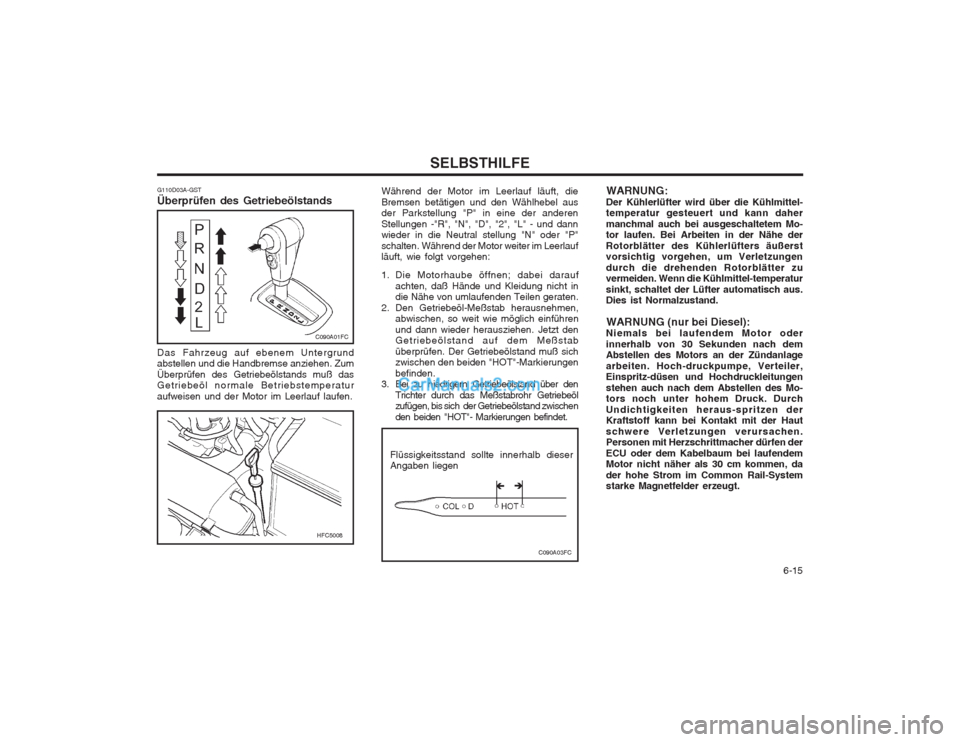

G110D03A-GST Überprüfen des Getriebeölstands Das Fahrzeug auf ebenem Untergrund abstellen und die Handbremse anziehen. Zum Überprüfen des Getriebeölstands muß das Getriebeöl normale Betriebstemperatur aufweisen und der Motor im Leerlauf laufen. Während der Motor im Leerlauf läuft, dieBremsen betätigen und den Wählhebel aus der Parkstellung "P" in eine der anderen Stellungen -"R", "N", "D", "2", "L" - und dann wieder in die Neutral stellung "N" oder "P" schalten. Während der Motor weiter im Leerlauf läuft, wie folgt vorgehen:
1. Die Motorhaube öffnen; dabei darauf
achten, daß Hände und Kleidung nicht in die Nähe von umlaufenden Teilen geraten.
2. Den Getriebeöl-Meßstab herausnehmen, abwischen, so weit wie möglich einführen und dann wieder herausziehen. Jetzt den Getriebeölstand auf dem Meßstab überprüfen. Der Getriebeölstand muß sich zwischen den beiden "HOT"-Markierungen befinden.
3. Bei zu niedrigem Getriebeölstand über den
Trichter durch das Meßstabrohr Getriebeöl zufügen, bis sich der Getriebeölstand zwischen den beiden "HOT"- Markierungen befindet.
HFC5008
C090A01FC
WARNUNG:
Der Kühlerlüfter wird über die Kühlmittel- temperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Mo- tor laufen. Bei Arbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn die Kühlmittel-temperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand.
WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten. Hoch-druckpumpe, Verteiler, Einspritz-düsen und Hochdruckleitungen stehen auch nach dem Abstellen des Mo- tors noch unter hohem Druck. Durch Undichtigkeiten heraus-spritzen der Kraftstoff kann bei Kontakt mit der Haut schwere Verletzungen verursachen. Personen mit Herzschrittmacher dürfen der ECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cm kommen, da der hohe Strom im Common Rail-System starke Magnetfelder erzeugt.
Flüssigkeitsstand sollte innerhalb dieserAngaben liegen
C090A03FC
ÎÎ

SELBSTHILFE

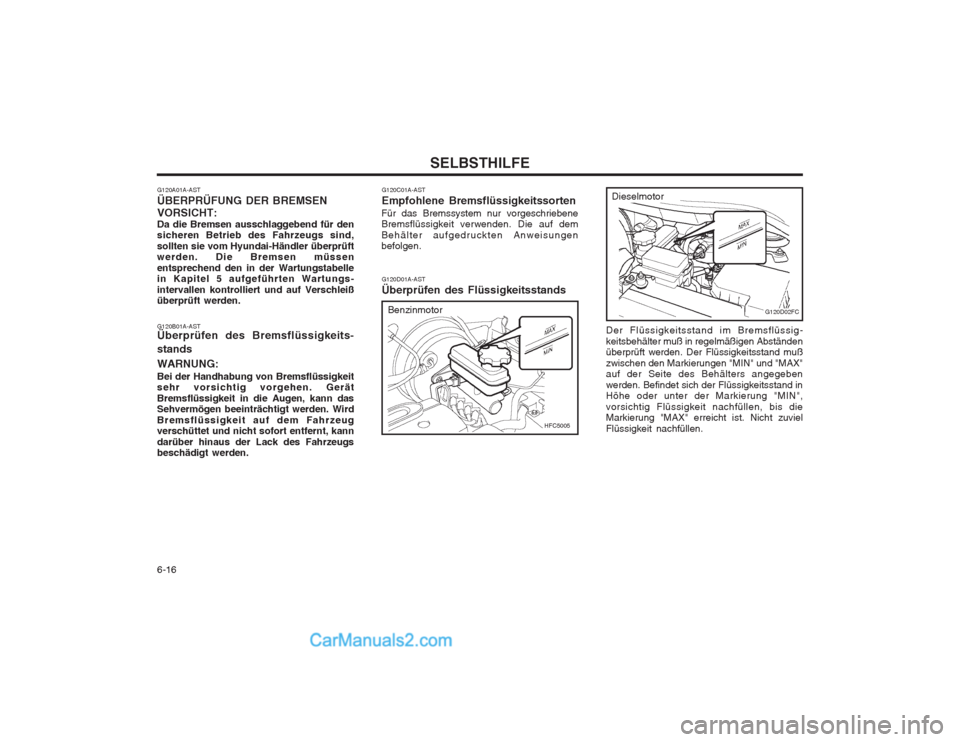

6-16 G120D01A-AST Überprüfen des Flüssigkeitsstands
HFC5005
G120D02FCBenzinmotor
Dieselmotor
Der Flüssigkeitsstand im Bremsflüssig- keitsbehälter muß in regelmäßigen Abständen überprüft werden. Der Flüssigkeitsstand muß zwischen den Markierungen "MIN" und "MAX" auf der Seite des Behälters angegeben werden. Befindet sich der Flüssigkeitsstand in Höhe oder unter der Markierung "MIN", vorsichtig Flüssigkeit nachfüllen, bis die Markierung "MAX" erreicht ist. Nicht zuviel Flüssigkeit nachfüllen.
G120C01A-AST Empfohlene Bremsflüssigkeitssorten
Für das Bremssystem nur vorgeschriebene Bremsflüssigkeit verwenden. Die auf dem Behälter aufgedruckten Anweisungen befolgen.
G120A01A-AST ÜBERPRÜFUNG DER BREMSENVORSICHT: Da die Bremsen ausschlaggebend für den sicheren Betrieb des Fahrzeugs sind, sollten sie vom Hyundai-Händler überprüft werden. Die Bremsen müssen entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungs- intervallen kontrolliert und auf Verschleiß überprüft werden. G120B01A-AST Überprüfen des Bremsflüssigkeits- stands WARNUNG: Bei der Handhabung von Bremsflüssigkeit sehr vorsichtig vorgehen. Gerät Bremsflüssigkeit in die Augen, kann das Sehvermögen beeinträchtigt werden. Wird Bremsflüssigkeit auf dem Fahrzeug verschüttet und nicht sofort entfernt, kann darüber hinaus der Lack des Fahrzeugs beschädigt werden.

6-17
SELBSTHILFE

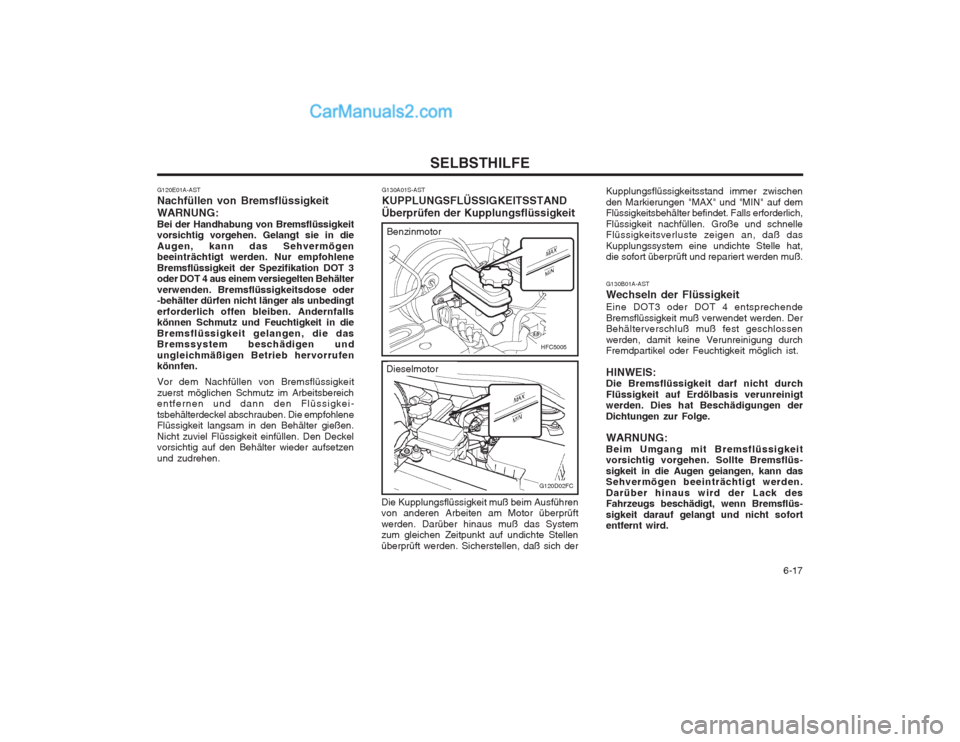

G130A01S-AST KUPPLUNGSFLÜSSIGKEITSSTANDÜberprüfen der Kupplungsflüssigkeit
G130B01A-ASTWechseln der Flüssigkeit Eine DOT3 oder DOT 4 entsprechende Bremsflüssigkeit muß verwendet werden. Der Behälterverschluß muß fest geschlossen werden, damit keine Verunreinigung durch Fremdpartikel oder Feuchtigkeit möglich ist. HINWEIS: Die Bremsflüssigkeit darf nicht durch Flüssigkeit auf Erdölbasis verunreinigt werden. Dies hat Beschädigungen der Dichtungen zur Folge. WARNUNG: Beim Umgang mit Bremsflüssigkeit vorsichtig vorgehen. Sollte Bremsflüs- sigkeit in die Augen geiangen, kann das Sehvermögen beeinträchtigt werden. Darüber hinaus wird der Lack des Fahrzeugs beschädigt, wenn Bremsflüs- sigkeit darauf gelangt und nicht sofort entfernt wird.
Kupplungsflüssigkeitsstand immer zwischen den Markierungen "MAX" und "MIN" auf dem Flüssigkeitsbehälter befindet. Falls erforderlich, Flüssigkeit nachfüllen. Große und schnelle Flüssigkeitsverluste zeigen an, daß das Kupplungssystem eine undichte Stelle hat, die sofort überprüft und repariert werden muß.
G120E01A-AST Nachfüllen von BremsflüssigkeitWARNUNG: Bei der Handhabung von Bremsflüssigkeit vorsichtig vorgehen. Gelangt sie in die Augen, kann das Sehvermögen beeinträchtigt werden. Nur empfohlene Bremsflüssigkeit der Spezifikation DOT 3 oder DOT 4 aus einem versiegelten Behälter verwenden. Bremsflüssigkeitsdose oder -behälter dürfen nicht länger als unbedingt erforderlich offen bleiben. Andernfalls können Schmutz und Feuchtigkeit in die Bremsflüssigkeit gelangen, die das Bremssystem beschädigen und ungleichmäßigen Betrieb hervorrufen könnfen. Vor dem Nachfüllen von Bremsflüssigkeit zuerst möglichen Schmutz im Arbeitsbereich entfernen und dann den Flüssigkei- tsbehälterdeckel abschrauben. Die empfohlene Flüssigkeit langsam in den Behälter gießen. Nicht zuviel Flüssigkeit einfüllen. Den Deckel vorsichtig auf den Behälter wieder aufsetzen und zudrehen.
HFC5005
G120D02FC
Benzinmotor
Dieselmotor
Die Kupplungsflüssigkeit muß beim Ausführen von anderen Arbeiten am Motor überprüft werden. Darüber hinaus muß das System zum gleichen Zeitpunkt auf undichte Stellen überprüft werden. Sicherstellen, daß sich der

SELBSTHILFE
6-18
G150A01A-GST

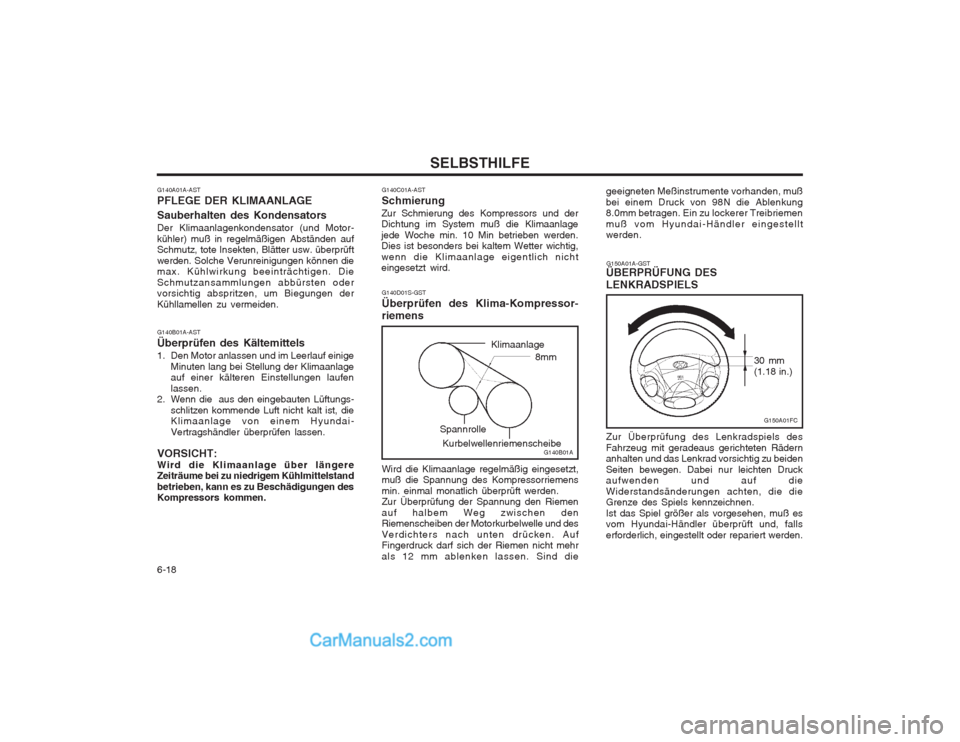

ÜBERPRÜFUNG DES LENKRADSPIELS Zur Überprüfung des Lenkradspiels des Fahrzeug mit geradeaus gerichteten Rädern anhalten und das Lenkrad vorsichtig zu beiden Seiten bewegen. Dabei nur leichten Druck aufwenden und auf die Widerstandsänderungen achten, die die Grenze des Spiels kennzeichnen. Ist das Spiel größer als vorgesehen, muß es vom Hyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.
G140D01S-GST Überprüfen des Klima-Kompressor-riemens Wird die Klimaanlage regelmäßig eingesetzt, muß die Spannung des Kompressorriemens min. einmal monatlich überprüft werden. Zur Überprüfung der Spannung den Riemen auf halbem Weg zwischen den Riemenscheiben der Motorkurbelwelle und des Verdichters nach unten drücken. Auf Fingerdruck darf sich der Riemen nicht mehr als 12 mm ablenken lassen. Sind die
G140B01A
8mm
Klimaanlage
Spannrolle Kurbelwellenriemenscheibe
G140C01A-AST Schmierung
Zur Schmierung des Kompressors und der Dichtung im System muß die Klimaanlage jede Woche min. 10 Min betrieben werden. Dies ist besonders bei kaltem Wetter wichtig, wenn die Klimaanlage eigentlich nicht eingesetzt wird. geeigneten Meßinstrumente vorhanden, muß bei einem Druck von 98N die Ablenkung 8.0mm betragen. Ein zu lockerer Treibriemen muß vom Hyundai-Händler eingestellt werden.
G150A01FC
30 mm (1.18 in.)
G140A01A-AST PFLEGE DER KLIMAANLAGE Sauberhalten des Kondensators Der Klimaanlagenkondensator (und Motor- kühler) muß in regelmäßigen Abständen auf Schmutz, tote Insekten, Blätter usw. überprüft werden. Solche Verunreinigungen können die max. Kühlwirkung beeinträchtigen. Die Schmutzansammlungen abbürsten oder vorsichtig abspritzen, um Biegungen der Kühllamellen zu vermeiden. G140B01A-AST Überprüfen des Kältemittels
1. Den Motor anlassen und im Leerlauf einige
Minuten lang bei Stellung der Klimaanlage auf einer kälteren Einstellungen laufen lassen.
2. Wenn die aus den eingebauten Lüftungs-
schlitzen kommende Luft nicht kalt ist, die Klimaanlage von einem Hyundai- Vertragshändler überprüfen lassen.
VORSICHT:Wird die Klimaanlage über längere Zeiträume bei zu niedrigem Kühlmittelstand betrieben, kann es zu Beschädigungen des Kompressors kommen.

6-19
SELBSTHILFE

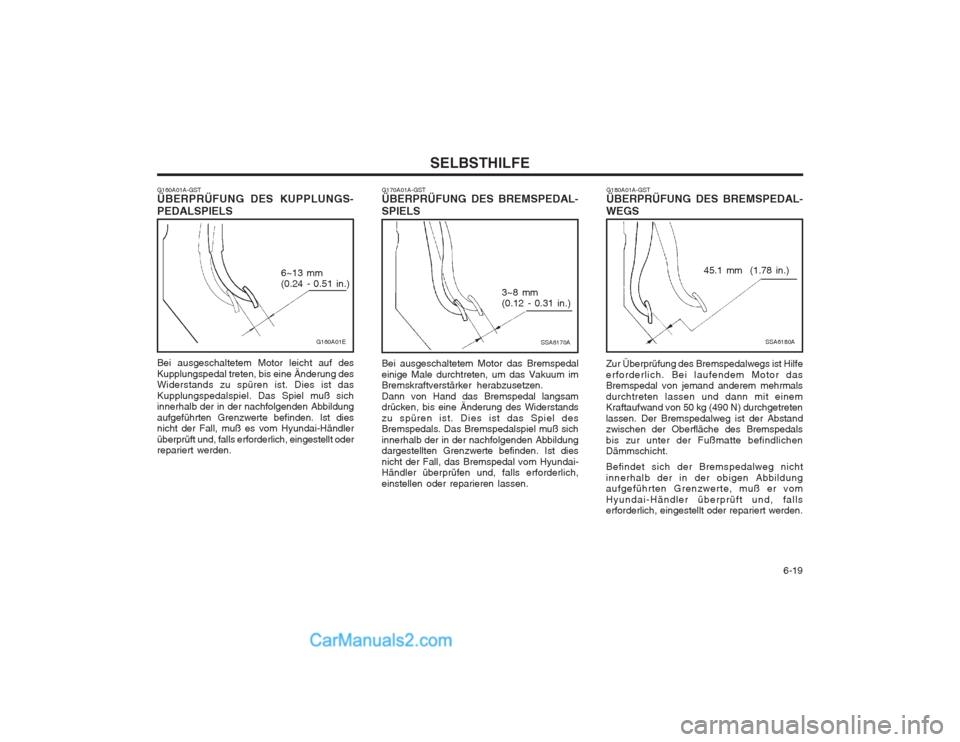

G170A01A-GST ÜBERPRÜFUNG DES BREMSPEDAL- SPIELS
SSA6170A
Bei ausgeschaltetem Motor das Bremspedal einige Male durchtreten, um das Vakuum im Bremskraftverstärker herabzusetzen. Dann von Hand das Bremspedal langsam drücken, bis eine Änderung des Widerstands zu spüren ist. Dies ist das Spiel des Bremspedals. Das Bremspedalspiel muß sich innerhalb der in der nachfolgenden Abbildung dargestellten Grenzwerte befinden. Ist dies nicht der Fall, das Bremspedal vom Hyundai- Händler überprüfen und, falls erforderlich, einstellen oder reparieren lassen. 3~8 mm (0.12 - 0.31 in.)
G180A01A-GST ÜBERPRÜFUNG DES BREMSPEDAL-
WEGS
SSA6180A
45.1 mm (1.78 in.)
Zur Überprüfung des Bremspedalwegs ist Hilfe erforderlich. Bei laufendem Motor das Bremspedal von jemand anderem mehrmals durchtreten lassen und dann mit einem Kraftaufwand von 50 kg (490 N) durchgetreten lassen. Der Bremspedalweg ist der Abstand zwischen der Oberfläche des Bremspedals bis zur unter der Fußmatte befindlichen Dämmschicht. Befindet sich der Bremspedalweg nicht innerhalb der in der obigen Abbildung aufgeführten Grenzwerte, muß er vom Hyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.
G160A01A-GST ÜBERPRÜFUNG DES KUPPLUNGS- PEDALSPIELS
G160A01E
Bei ausgeschaltetem Motor leicht auf des Kupplungspedal treten, bis eine Änderung des Widerstands zu spüren ist. Dies ist das Kupplungspedalspiel. Das Spiel muß sich innerhalb der in der nachfolgenden Abbildung aufgeführten Grenzwerte befinden. Ist dies nicht der Fall, muß es vom Hyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.
6~13 mm(0.24 - 0.51 in.)

SELBSTHILFE

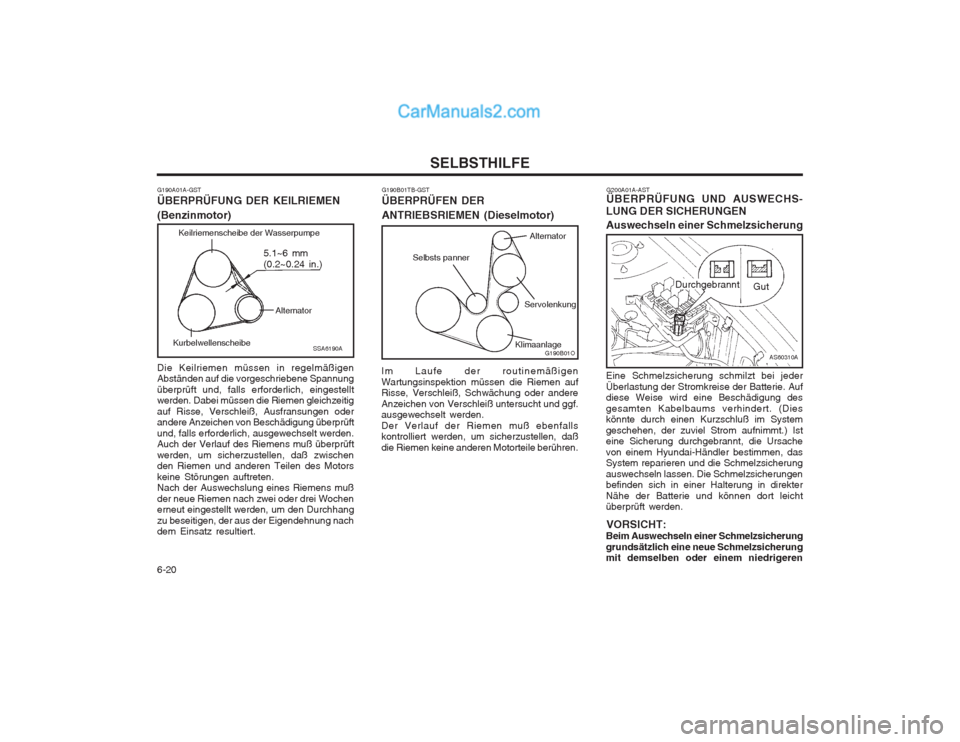

6-20 G200A01A-AST ÜBERPRÜFUNG UND AUSWECHS-
LUNG DER SICHERUNGEN Auswechseln einer Schmelzsicherung Eine Schmelzsicherung schmilzt bei jeder Überlastung der Stromkreise der Batterie. Auf diese Weise wird eine Beschädigung des gesamten Kabelbaums verhindert. (Dies könnte durch einen Kurzschluß im System geschehen, der zuviel Strom aufnimmt.) Ist eine Sicherung durchgebrannt, die Ursache von einem Hyundai-Händler bestimmen, das System reparieren und die Schmelzsicherung auswechseln lassen. Die Schmelzsicherungen befinden sich in einer Halterung in direkter Nähe der Batterie und können dort leicht überprüft werden.
VORSICHT:
Beim Auswechseln einer Schmelzsicherung grundsätzlich eine neue Schmelzsicherung mit demselben oder einem niedrigeren
AS60310A
Gut
Durchgebrannt
G190A01A-GST ÜBERPRÜFUNG DER KEILRIEMEN (Benzinmotor) Die Keilriemen müssen in regelmäßigen Abständen auf die vorgeschriebene Spannung überprüft und, falls erforderlich, eingestellt werden. Dabei müssen die Riemen gleichzeitig auf Risse, Verschleiß, Ausfransungen oder andere Anzeichen von Beschädigung überprüft und, falls erforderlich, ausgewechselt werden. Auch der Verlauf des Riemens muß überprüft werden, um sicherzustellen, daß zwischen den Riemen und anderen Teilen des Motors keine Störungen auftreten. Nach der Auswechslung eines Riemens muß der neue Riemen nach zwei oder drei Wochen erneut eingestellt werden, um den Durchhang zu beseitigen, der aus der Eigendehnung nach dem Einsatz resultiert.
SSA6190A
5.1~6 mm (0.2~0.24 in.)
Keilriemenscheibe der Wasserpumpe
Alternator
Kurbelwellenscheibe
G190B01TB-GST ÜBERPRÜFEN DER ANTRIEBSRIEMEN (Dieselmotor)
Selbsts panner
G190B01O
Im Laufe der routinemäßigen Wartungsinspektion müssen die Riemen auf Risse, Verschleiß, Schwächung oder andere Anzeichen von Verschleiß untersucht und ggf. ausgewechselt werden. Der Verlauf der Riemen muß ebenfalls kontrolliert werden, um sicherzustellen, daß die Riemen keine anderen Motorteile berühren.
Alternator
Servolenkung
Klimaanlage
