6-29
SELBSTHILFE
BESCHREI-BUNG
ALTB+
ECU RAD IGN
BLR
P/WIN
COND
ABS ABS
F/PUMP ECU ECU
SNSR
ROOM LP DRL
HORN
A/CON
FR FOG ECU
LP
TAIL LH
TAIL RH H/LP LH
H/LP RH
G200E01FC-GST

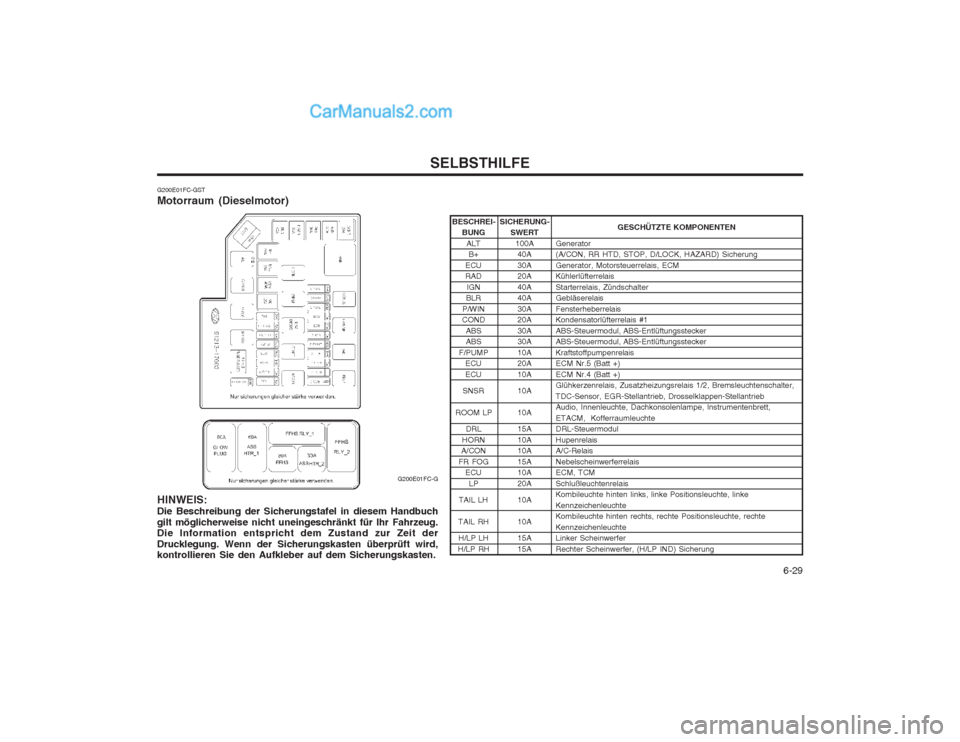

Motorraum (Dieselmotor)
G200E01FC-G
HINWEIS: Die Beschreibung der Sicherungstafel in diesem Handbuchgilt möglicherweise nicht uneingeschränkt für Ihr Fahrzeug. Die Information entspricht dem Zustand zur Zeit der Drucklegung. Wenn der Sicherungskasten überprüft wird, kontrollieren Sie den Aufkleber auf dem Sicherungskasten. SICHERUNG-
SWERT
100A40A 30A 20A 40A 40A 30A 20A 30A 30A 10A 20A 10A 10A 10A 15A 10A 10A 15A 10A 20A 10A 10A 15A 15A GESCHÜTZTE KOMPONENTEN
Generator (A/CON, RR HTD, STOP, D/LOCK, HAZARD) Sicherung Generator, Motorsteuerrelais, ECM Kühlerlüfterrelais Starterrelais, Zündschalter Gebläserelais Fensterheberrelais Kondensatorlüfterrelais #1 ABS-Steuermodul, ABS-Entlüftungsstecker ABS-Steuermodul, ABS-Entlüftungsstecker Kraftstoffpumpenrelais ECM Nr.5 (Batt +) ECM Nr.4 (Batt +) Glühkerzenrelais, Zusatzheizungsrelais 1/2, Bremsleuchtenschalter, TDC-Sensor, EGR-Stellantrieb, Drosselklappen-Stellantrieb Audio, Innenleuchte, Dachkonsolenlampe, Instrumentenbrett, ETACM, Kofferraumleuchte DRL-Steuermodul Hupenrelais A/C-Relais Nebelscheinwerferrelais ECM, TCM Schlußleuchtenrelais Kombileuchte hinten links, linke Positionsleuchte, linke Kennzeichenleuchte Kombileuchte hinten rechts, rechte Positionsleuchte, rechte Kennzeichenleuchte Linker Scheinwerfer Rechter Scheinwerfer, (H/LP IND) Sicherung

SELBSTHILFE
6-30

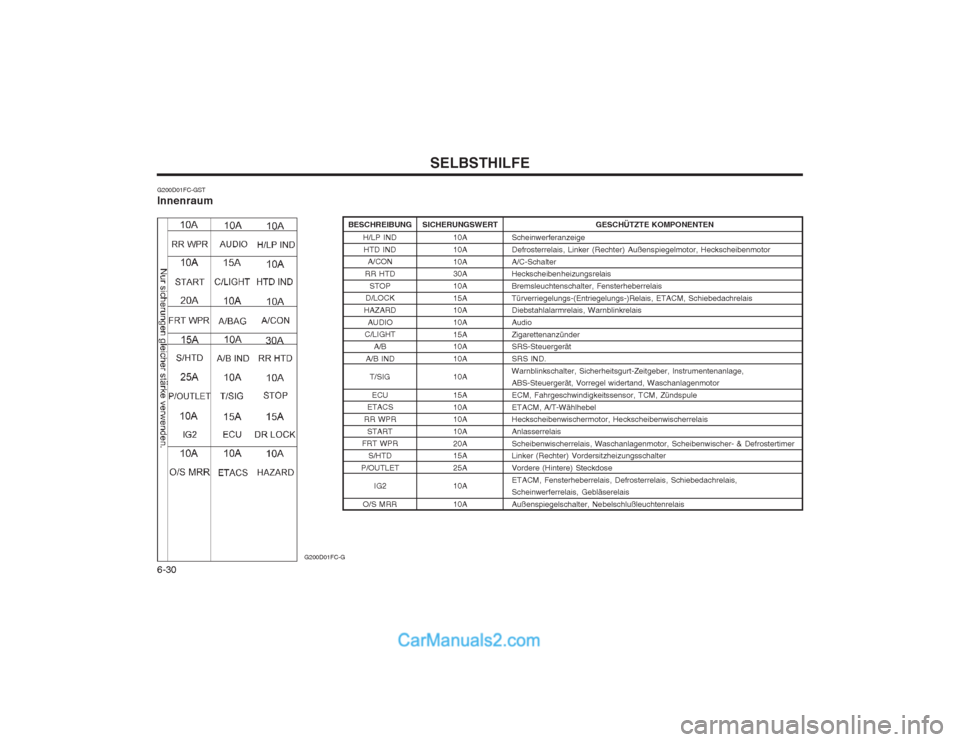

G200D01FC-GST Innenraum
G200D01FC-GBESCHREIBUNG
H/LP INDHTD IND A/CON
RR HTD STOP
D/LOCK
HAZARD
AUDIO
C/LIGHT
A/B
A/B IND
T/SIG
ECU
ETACS
RR WPR START
FRT WPR
S/HTD
P/OUTLET
IG2
O/S MRR
SICHERUNGSWERT 10A 10A10A 30A 10A15A 10A 10A15A 10A 10A 10A 15A 10A 10A 10A20A 15A 25A 10A 10A GESCHÜTZTE KOMPONENTEN
Scheinwerferanzeige Defrosterrelais, Linker (Rechter) Außenspiegelmotor, HeckscheibenmotorA/C-Schalter Heckscheibenheizungsrelais Bremsleuchtenschalter, FensterheberrelaisTürverriegelungs-(Entriegelungs-)Relais, ETACM, Schiebedachrelais Diebstahlalarmrelais, Warnblinkrelais AudioZigarettenanzünder SRS-Steuergerät SRS IND.Warnblinkschalter, Sicherheitsgurt-Zeitgeber, Instrumentenanlage, ABS-Steuergerät, Vorregel widertand, Waschanlagenmotor ECM, Fahrgeschwindigkeitssensor, TCM, ZündspuleETACM, A/T-Wählhebel Heckscheibenwischermotor, Heckscheibenwischerrelais AnlasserrelaisScheibenwischerrelais, Waschanlagenmotor, Scheibenwischer- & Defrostertimer Linker (Rechter) Vordersitzheizungsschalter Vordere (Hintere) SteckdoseETACM, Fensterheberrelais, Defrosterrelais, Schiebedachrelais, Scheinwerferrelais, Gebläserelais Außenspiegelschalter, Nebelschlußleuchtenrelais

7-1
ABGASREINIGUNGSSYSTEM
7. ABGASREINIGUNGS- SYSTEM

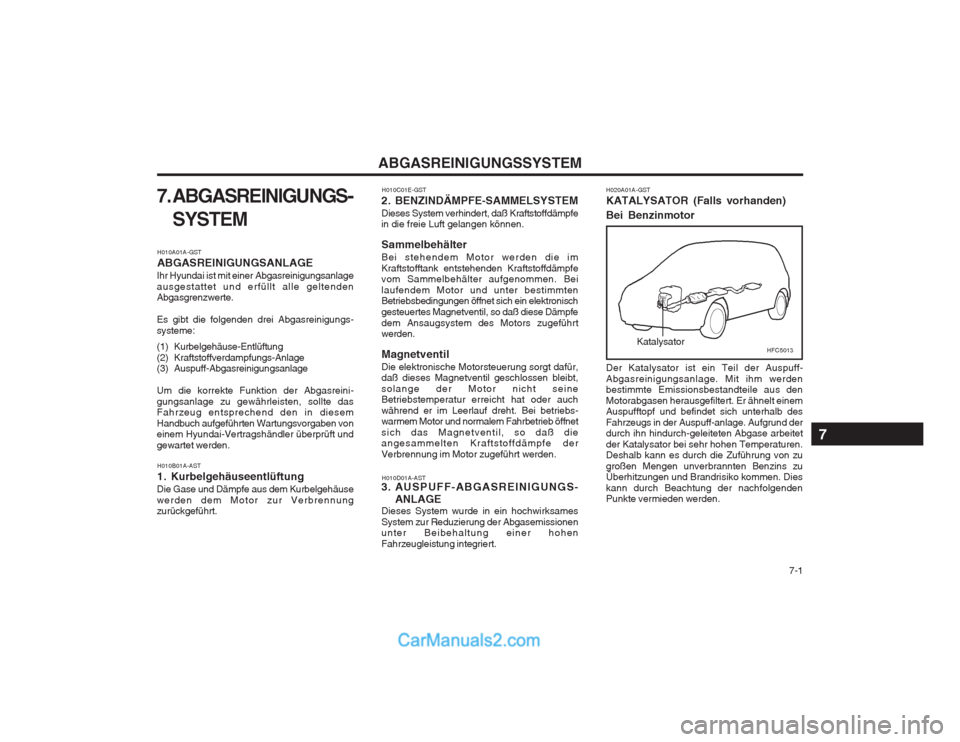

H010A01A-GST ABGASREINIGUNGSANLAGE
Ihr Hyundai ist mit einer Abgasreinigungsanlage ausgestattet und erfüllt alle geltenden Abgasgrenzwerte. Es gibt die folgenden drei Abgasreinigungs- systeme:
(1) Kurbelgehäuse-Entlüftung
(2) Kraftstoffverdampfungs-Anlage
(3) Auspuff-Abgasreinigungsanlage Um die korrekte Funktion der Abgasreini- gungsanlage zu gewährleisten, sollte das Fahrzeug entsprechend den in diesem Handbuch aufgeführten Wartungsvorgaben von einem Hyundai-Vertragshändler überprüft und gewartet werden.
H010B01A-AST
1. Kurbelgehäuseentlüftung
Die Gase und Dämpfe aus dem Kurbelgehäuse werden dem Motor zur Verbrennung zurückgeführt. H010C01E-GST
2. BENZINDÄMPFE-SAMMELSYSTEM Dieses System verhindert, daß Kraftstoffdämpfe in die freie Luft gelangen können. Sammelbehälter Bei stehendem Motor werden die im Kraftstofftank entstehenden Kraftstoffdämpfe vom Sammelbehälter aufgenommen. Bei laufendem Motor und unter bestimmten Betriebsbedingungen öffnet sich ein elektronisch gesteuertes Magnetventil, so daß diese Dämpfedem Ansaugsystem des Motors zugeführt werden. Magnetventil Die elektronische Motorsteuerung sorgt dafür, daß dieses Magnetventil geschlossen bleibt, solange der Motor nicht seine Betriebstemperatur erreicht hat oder auch während er im Leerlauf dreht. Bei betriebs- warmem Motor und normalem Fahrbetrieb öffnet sich das Magnetventil, so daß die angesammelten Kraftstoffdämpfe der Verbrennung im Motor zugeführt werden.
H010D01A-AST
3. AUSPUFF-ABGASREINIGUNGS-
ANLAGE
Dieses System wurde in ein hochwirksamesSystem zur Reduzierung der Abgasemissionen unter Beibehaltung einer hohen Fahrzeugleistung integriert. H020A01A-GST KATALYSATOR (Falls vorhanden) Bei Benzinmotor
Katalysator
Der Katalysator ist ein Teil der Auspuff- Abgasreinigungsanlage. Mit ihm werden bestimmte Emissionsbestandteile aus den Motorabgasen herausgefiltert. Er ähnelt einem Auspufftopf und befindet sich unterhalb des Fahrzeugs in der Auspuff-anlage. Aufgrund der durch ihn hindurch-geleiteten Abgase arbeitet der Katalysator bei sehr hohen Temperaturen. Deshalb kann es durch die Zuführung von zu großen Mengen unverbrannten Benzins zu Überhitzungen und Brandrisiko kommen. Dies kann durch Beachtung der nachfolgenden Punkte vermieden werden.
7
HFC5013

ABGASREINIGUNGSSYSTEM
7-2
H020B01A-GST Näheres über den KatalysatorAufgrund der durch ihn hindurchgeleiteten
Abgase arbeitet der Katalysator bei sehr hohen Temperaturen. Deshalb kann es durch die
Zuführung von zu großen Mengen unverbrannten Benzins zu Überhitzungen und Brandrisiko kommen. Dies kann durch Beachtung der nachfolgenden Punkte vermieden werden:
o Nur unverbleites Benzin verwenden.
o Den Motor in gutem Zustand halten. Extrem
hohe Katalysatortemperaturen können auf den unzulässigen Betrieb der Elektrik, der Zünd-oder der Kraftstoffeinspritzsysteme zurückzuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sich schwer starten, dasFahrzeug so schnell wie möglich vom
Hyundai-Händler überprüfen und die Ursache beseitigen lassen.
o Nicht mit zu niedrigem Kraftstoffstand fahren. Wird das Benzin aufgebraucht, kann es zuZündaussetzern des Motors und zu
übermäßiger Belastung des Katalysators kommen.
o Den Motor möglichst nicht länger als 10 min lang im Leerlauf laufen lassen.
o Als Starthilfe darf der Hyundai weder geschoben noch gezogen werden. Dies kannzu Überlastungen des Katalysators führen. o Den Hyundai nicht über brennbaren
Materialien, wie z.B. Gras, Papier, Blätteroder Stofflappen anhalten. Diese Materialien
können mit dem Katalysator in Berührung kommen und so zum Brandherd werden.
o Bei laufendem Motor weder den Katalysator noch andere Teile der Auspuffanlageberühren, da sie sehr heiß sind und zu
Verbrennungen führen können.
o Der Hyundai-Händler steht immer mit
sachkundiger Hilfe zur Verfügung.
H020D01S-GST
Katalysator Bei Dieselmotor Alle Hyundai-Fahrzeuge sind mit einem Oxida- tions-Katalysator ausgestattet, der die Anteile von Kohlenmonoxid, Kohlenwasser-stoffen und Partikeln im Abgas reduziert.
H020C01S-GST
EGR-System Bei Dieselmotor Das Abgasrückführungssystem regelt Stickoxide durch Rückführung eines Teils der Abgase in den Motor, wodurch die Verbrennungstemperatur in den Zylindern reduziert wird.

8-1
VERBRAUCHERINFORMATION

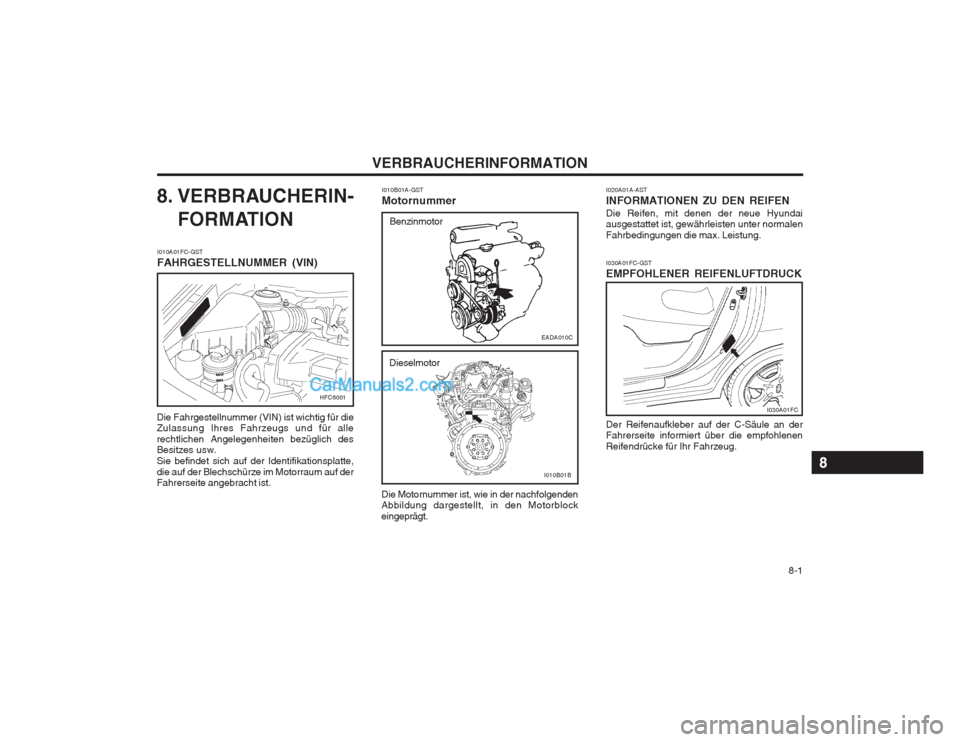

I010B01A-GST Motornummer
I030A01FC-GSTEMPFOHLENER REIFENLUFTDRUCK
I010A01FC-GSTFAHRGESTELLNUMMER (VIN)
8. VERBRAUCHERIN-
FORMATION
Die Fahrgestellnummer (VIN) ist wichtig für die Zulassung Ihres Fahrzeugs und für alle rechtlichen Angelegenheiten bezüglich des Besitzes usw. Sie befindet sich auf der Identifikationsplatte,die auf der Blechschürze im Motorraum auf der Fahrerseite angebracht ist. Die Motornummer ist, wie in der nachfolgendenAbbildung dargestellt, in den Motorblock eingeprägt.I020A01A-AST INFORMATIONEN ZU DEN REIFENDie Reifen, mit denen der neue Hyundai ausgestattet ist, gewährleisten unter normalen Fahrbedingungen die max. Leistung. Der Reifenaufkleber auf der C-Säule an der Fahrerseite informiert über die empfohlenen Reifendrücke für Ihr Fahrzeug.
8I010B01B
Benzinmotor
Dieselmotor
HFC6001
EADA010C
I030A01FC

VERBRAUCHERINFORMATION
8-2 VORSICHT: Folgendes stets beachten:
o Den Druck bei kaltem Reifen überprüfen.
Das heißt, daß das Fahrzeug mindestens drei Stunden geparkt war und seit Beginn der Fahrt nicht mehr als 1.6 km gefahren wurde.
o Den Luftdruck des Ersatzrads bei jeder Überprüfung des Luftdrucks der anderenReifen ebenfalls überprüfen.
o Das Fahrzeug niemals überladen. Besonders beim Einsatz eines Dach-gepäckträgers ist darauf zu achten, daß das Fahrzeug nicht überladen wird.

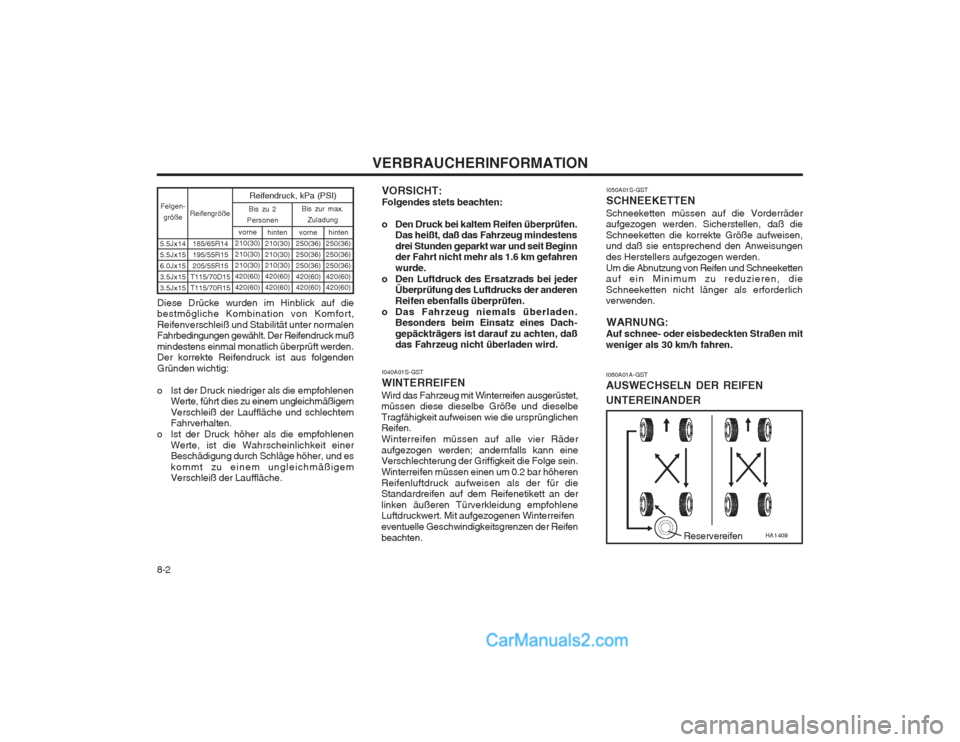

I040A01S-GST WINTERREIFEN
Wird das Fahrzeug mit Winterreifen ausgerüstet, müssen diese dieselbe Größe und dieselbe Tragfähigkeit aufweisen wie die ursprünglichen Reifen. Winterreifen müssen auf alle vier Räderaufgezogen werden; andernfalls kann eine Verschlechterung der Griffigkeit die Folge sein. Winterreifen müssen einen um 0.2 bar höherenReifenluftdruck aufweisen als der für die Standardreifen auf dem Reifenetikett an der linken äußeren Türverkleidung empfohlene Luftdruckwert. Mit aufgezogenen Winterreifen eventuelle Geschwindigkeitsgrenzen der Reifenbeachten. I050A01S-GST SCHNEEKETTEN
Schneeketten müssen auf die Vorderräder
aufgezogen werden. Sicherstellen, daß die Schneeketten die korrekte Größe aufweisen,
und daß sie entsprechend den Anweisungen des Herstellers aufgezogen werden.Um die Abnutzung von Reifen und Schneeketten
auf ein Minimum zu reduzieren, die Schneeketten nicht länger als erforderlich verwenden.
WARNUNG:
Auf schnee- oder eisbedeckten Straßen mit weniger als 30 km/h fahren. I060A01A-GST AUSWECHSELN DER REIFEN UNTEREINANDER
HA1409
5.5Jx14 5.5Jx156.0Jx153.5Jx153.5Jx15
Reifengröße
Felgen-
größe Reifendruck, kPa (PSI)
185/65R14195/55R15205/55R15
T115/70D15T115/70R15 hinten
210(30)210(30) 210(30) 420(60)420(60) vorne
250(36)250(36)250(36)420(60) 420(60)
Bis zu 2
Personen Bis zur max.
Zuladung
hinten
250(36) 250(36)250(36)420(60) 420(60)
vorne
210(30) 210(30)210(30)420(60)420(60)
Diese Drücke wurden im Hinblick auf die bestmögliche Kombination von Komfort, Reifenverschleiß und Stabilität unter normalen Fahrbedingungen gewählt. Der Reifendruck muß mindestens einmal monatlich überprüft werden. Der korrekte Reifendruck ist aus folgenden Gründen wichtig:
o Ist der Druck niedriger als die empfohlenen Werte, führt dies zu einem ungleichmäßigem Verschleiß der Lauffläche und schlechtem Fahrverhalten.
o Ist der Druck höher als die empfohlenen Werte, ist die Wahrscheinlichkeit einerBeschädigung durch Schläge höher, und es kommt zu einem ungleichmäßigem Verschleiß der Lauffläche.
Reservereifen

8-3
VERBRAUCHERINFORMATION
Die Originalreifen des Fahrzeugs verfügen über Reifenverschleißindikatoren. Diese erscheinen, wenn die Profiltiefe 1.6 mm beträgt. Erscheinen die Verschleißindikatoren in Form eines durchgezogenen Strichs über zwei oder mehrere Profilrillen, muß der Reifen ausgewechselt werden. Beim Auswechseln von Reifen grundsätzlich Reifen der erforderlichen Größe verwenden. Beim Auswechseln der Räder müssen Felgenbreite und Einpreßtiefe des neuen Rads den von Hyundai vorgeschriebenenWerten entsprechen.
Alle 10,000 km müssen die einzelnen Reifengegeneinander ausgetauscht werden. Sollte der Verschleiß der Reifen zwischen den Reifenwechseln ungleichmäßig erfolgen, muß das Fahrzeug von einem Hyundai-Händler überprüft werden.Nach dem Auswechseln der Reifen den Reifenluftdruck kontrollieren und auf festen Sitz der Radmuttern achten. WARNUNG:
o Für die Reifendrehung nicht das
Ersatzrad verwenden.
o Auf keinen Fall Diagonalreifen mit Gürtelreifen mischen. Dies kann zu gefährlichen Griffigkeitseigenschaften führen.
I070A01A-AST AUSWUCHTEN DER RÄDEREin unrundlaufender Reifen kann Griffigkeit und Abnutzung beeinträchtigen. Die Räder des Hyundai wurden vor dem Verkauf des
Fahrzeugs ausgewuchtet; allerdings kann ein erneutes Auswuchten von Zeit zu Zeit erforderlich sein. I090A01S-GST

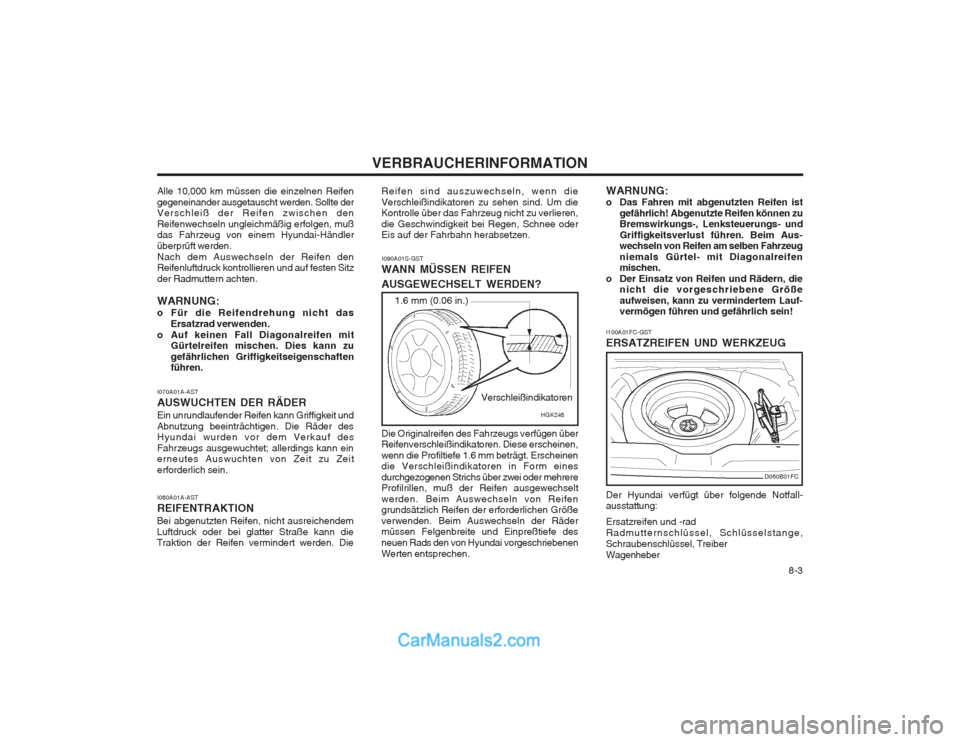

WANN MÜSSEN REIFEN AUSGEWECHSELT WERDEN?
HGK248
1.6 mm (0.06 in.)
Verschleißindikatoren
Reifen sind auszuwechseln, wenn die Verschleißindikatoren zu sehen sind. Um die Kontrolle über das Fahrzeug nicht zu verlieren, die Geschwindigkeit bei Regen, Schnee oder Eis auf der Fahrbahn herabsetzen.
I100A01FC-GST ERSATZREIFEN UND WERKZEUG Der Hyundai verfügt über folgende Notfall- ausstattung: Ersatzreifen und -rad Radmutternschlüssel, Schlüsselstange,Schraubenschlüssel, TreiberWagenheber
I080A01A-AST REIFENTRAKTION
Bei abgenutzten Reifen, nicht ausreichendem Luftdruck oder bei glatter Straße kann die Traktion der Reifen vermindert werden. Die
D060B01FC
WARNUNG:
o Das Fahren mit abgenutzten Reifen ist
gefährlich! Abgenutzte Reifen können zu Bremswirkungs-, Lenksteuerungs- und Griffigkeitsverlust führen. Beim Aus- wechseln von Reifen am selben Fahrzeug niemals Gürtel- mit Diagonalreifen mischen.
o Der Einsatz von Reifen und Rädern, die nicht die vorgeschriebene Größe aufweisen, kann zu vermindertem Lauf- vermögen führen und gefährlich sein!

TECHNISCHE DATEN DES FAHRZEUGS 9-1
9. TECHNISCHE DATEN DES
FAHRZEUGS

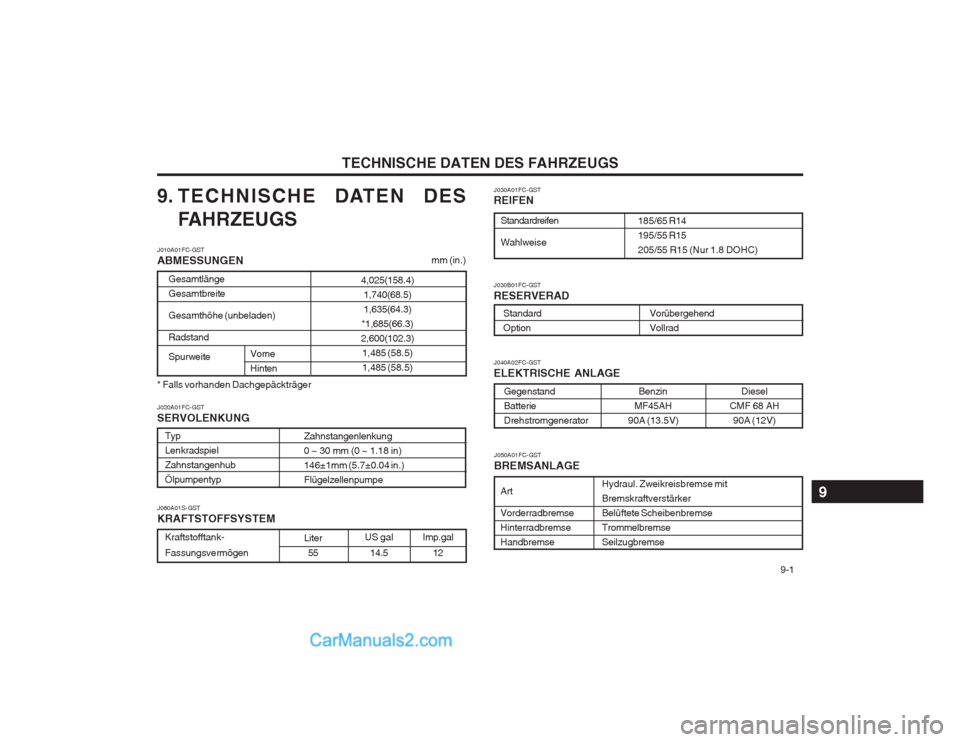

J010A01FC-GST ABMESSUNGEN mm (in.)
J020A01FC-GSTSERVOLENKUNG
Zahnstangenlenkung 0 ~ 30 mm (0 ~ 1.18 in)146±1mm (5.7±0.04 in.)Flügelzellenpumpe
Benzin
MF45AH
90A (13.5V)
Gegenstand BatterieDrehstromgenerator
J040A02FC-GST ELEKTRISCHE ANLAGE
J050A01FC-GSTBREMSANLAGE
J030A01FC-GST REIFEN
Standardreifen Wahlweise
185/65 R14 195/55 R15205/55 R15 (Nur 1.8 DOHC)
TypLenkradspielZahnstangenhubÖlpumpentyp
Hydraul. Zweikreisbremse mit BremskraftverstärkerBelüftete ScheibenbremseTrommelbremseSeilzugbremse
Art Vorderradbremse HinterradbremseHandbremse9
Diesel
CMF 68 AH 90A (12V)
Vorne Hinten
GesamtlängeGesamtbreite Gesamthöhe (unbeladen)Radstand Spurweite
4,025(158.4)
1,740(68.5) 1,635(64.3)
*1,685(66.3)
2,600(102.3) 1,485 (58.5)1,485 (58.5)
Liter 55
Imp.gal
12
J060A01S-GST KRAFTSTOFFSYSTEM
