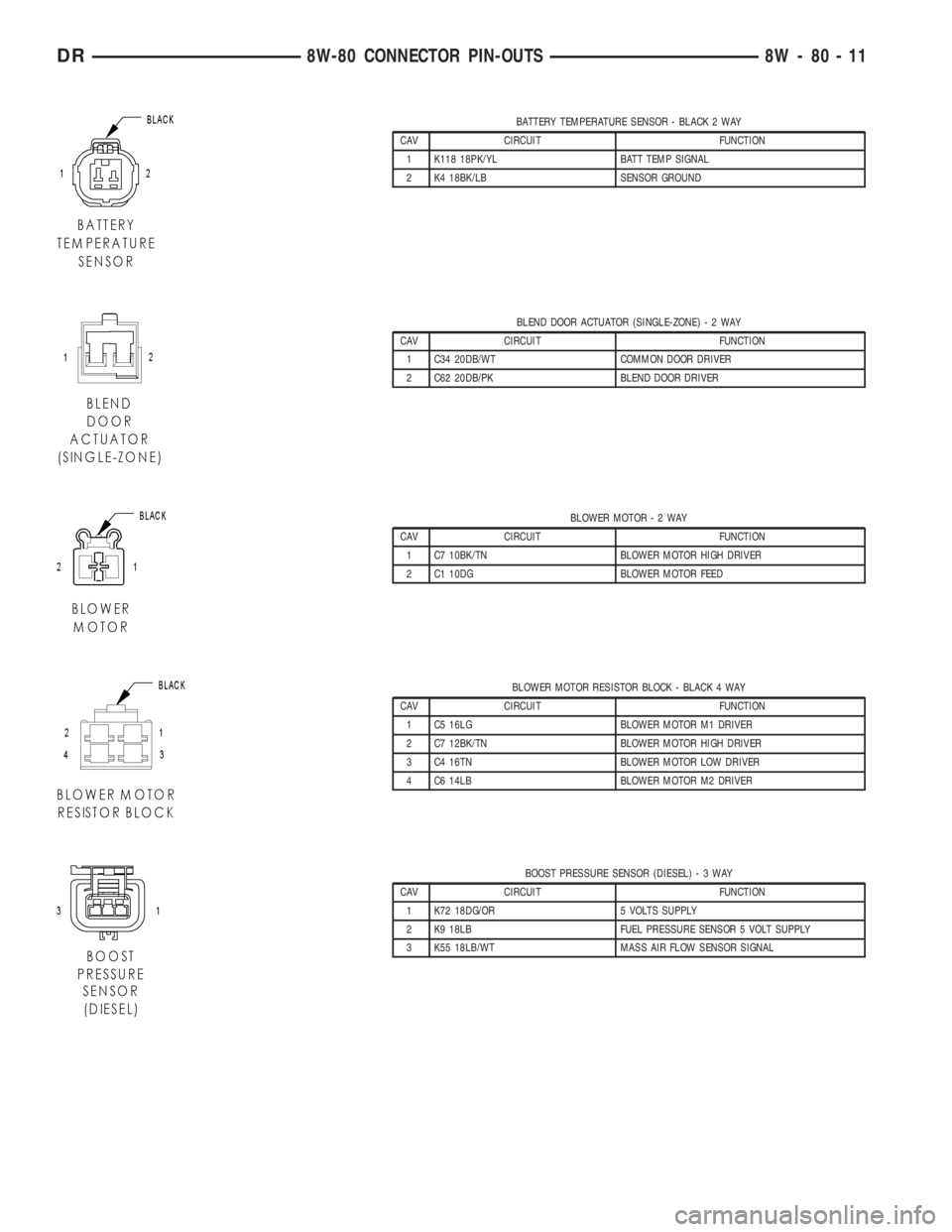

Page 1078 of 2895
BATTERY TEMPERATURE SENSOR - BLACK 2 WAY
CAV CIRCUIT FUNCTION
1 K118 18PK/YL BATT TEMP SIGNAL
2 K4 18BK/LB SENSOR GROUND
BLEND DOOR ACTUATOR (SINGLE-ZONE)-2WAY
CAV CIRCUIT FUNCTION
1 C34 20DB/WT COMMON DOOR DRIVER
2 C62 20DB/PK BLEND DOOR DRIVER
BLOWER MOTOR-2WAY
CAV CIRCUIT FUNCTION
1 C7 10BK/TN BLOWER MOTOR HIGH DRIVER
2 C1 10DG BLOWER MOTOR FEED
BLOWER MOTOR RESISTOR BLOCK - BLACK 4 WAY
CAV CIRCUIT FUNCTION
1 C5 16LG BLOWER MOTOR M1 DRIVER
2 C7 12BK/TN BLOWER MOTOR HIGH DRIVER
3 C4 16TN BLOWER MOTOR LOW DRIVER
4 C6 14LB BLOWER MOTOR M2 DRIVER
BOOST PRESSURE SENSOR (DIESEL)-3WAY
CAV CIRCUIT FUNCTION
1 K72 18DG/OR 5 VOLTS SUPPLY
2 K9 18LB FUEL PRESSURE SENSOR 5 VOLT SUPPLY
3 K55 18LB/WT MASS AIR FLOW SENSOR SIGNAL
DR8W-80 CONNECTOR PIN-OUTS 8W - 80 - 11

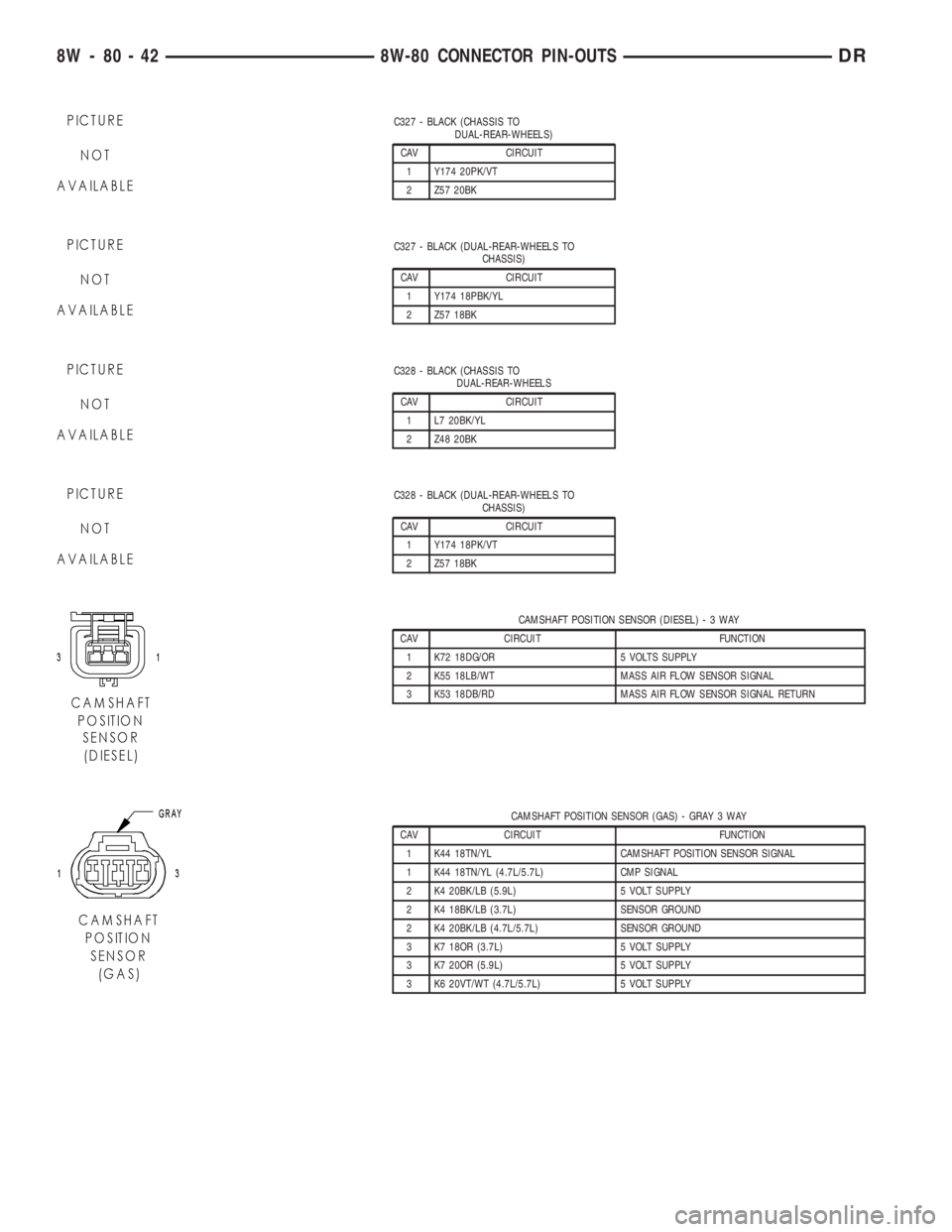

Page 1109 of 2895
C327 - BLACK (CHASSIS TO
DUAL-REAR-WHEELS)
CAV CIRCUIT
1 Y174 20PK/VT
2 Z57 20BK
C327 - BLACK (DUAL-REAR-WHEELS TO
CHASSIS)
CAV CIRCUIT
1 Y174 18PBK/YL
2 Z57 18BK
C328 - BLACK (CHASSIS TO
DUAL-REAR-WHEELS
CAV CIRCUIT
1 L7 20BK/YL
2 Z48 20BK
C328 - BLACK (DUAL-REAR-WHEELS TO
CHASSIS)
CAV CIRCUIT
1 Y174 18PK/VT
2 Z57 18BK
CAMSHAFT POSITION SENSOR (DIESEL)-3WAY
CAV CIRCUIT FUNCTION
1 K72 18DG/OR 5 VOLTS SUPPLY
2 K55 18LB/WT MASS AIR FLOW SENSOR SIGNAL
3 K53 18DB/RD MASS AIR FLOW SENSOR SIGNAL RETURN
CAMSHAFT POSITION SENSOR (GAS) - GRAY 3 WAY
CAV CIRCUIT FUNCTION
1 K44 18TN/YL CAMSHAFT POSITION SENSOR SIGNAL
1 K44 18TN/YL (4.7L/5.7L) CMP SIGNAL
2 K4 20BK/LB (5.9L) 5 VOLT SUPPLY
2 K4 18BK/LB (3.7L) SENSOR GROUND
2 K4 20BK/LB (4.7L/5.7L) SENSOR GROUND
3 K7 18OR (3.7L) 5 VOLT SUPPLY
3 K7 20OR (5.9L) 5 VOLT SUPPLY
3 K6 20VT/WT (4.7L/5.7L) 5 VOLT SUPPLY
8W - 80 - 42 8W-80 CONNECTOR PIN-OUTSDR

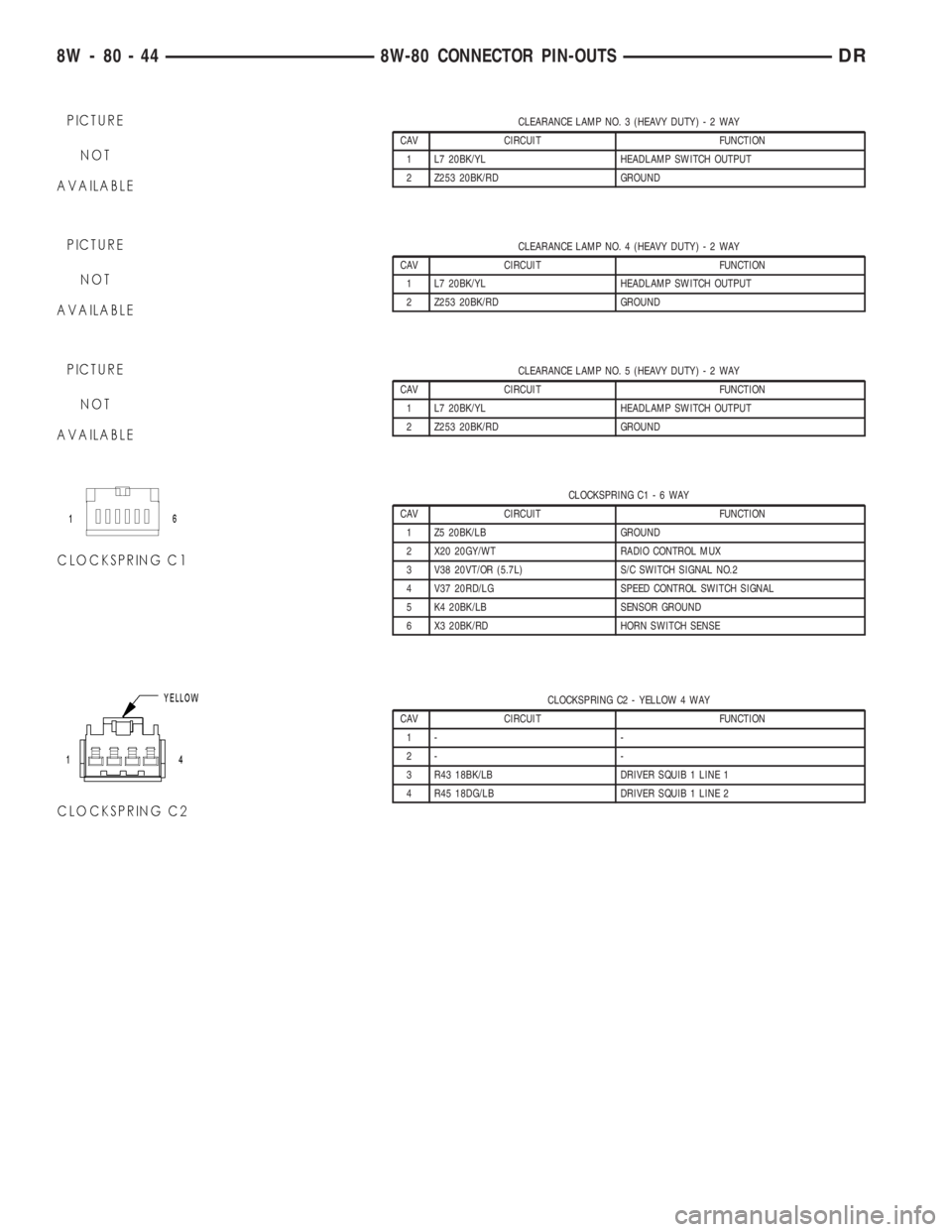

Page 1111 of 2895
CLEARANCE LAMP NO. 3 (HEAVY DUTY)-2WAY
CAV CIRCUIT FUNCTION
1 L7 20BK/YL HEADLAMP SWITCH OUTPUT
2 Z253 20BK/RD GROUND
CLEARANCE LAMP NO. 4 (HEAVY DUTY)-2WAY
CAV CIRCUIT FUNCTION
1 L7 20BK/YL HEADLAMP SWITCH OUTPUT
2 Z253 20BK/RD GROUND
CLEARANCE LAMP NO. 5 (HEAVY DUTY)-2WAY
CAV CIRCUIT FUNCTION
1 L7 20BK/YL HEADLAMP SWITCH OUTPUT
2 Z253 20BK/RD GROUND
CLOCKSPRING C1-6WAY
CAV CIRCUIT FUNCTION
1 Z5 20BK/LB GROUND
2 X20 20GY/WT RADIO CONTROL MUX
3 V38 20VT/OR (5.7L) S/C SWITCH SIGNAL NO.2
4 V37 20RD/LG SPEED CONTROL SWITCH SIGNAL
5 K4 20BK/LB SENSOR GROUND
6 X3 20BK/RD HORN SWITCH SENSE
CLOCKSPRING C2 - YELLOW 4 WAY
CAV CIRCUIT FUNCTION
1- -
2- -
3 R43 18BK/LB DRIVER SQUIB 1 LINE 1
4 R45 18DG/LB DRIVER SQUIB 1 LINE 2
8W - 80 - 44 8W-80 CONNECTOR PIN-OUTSDR

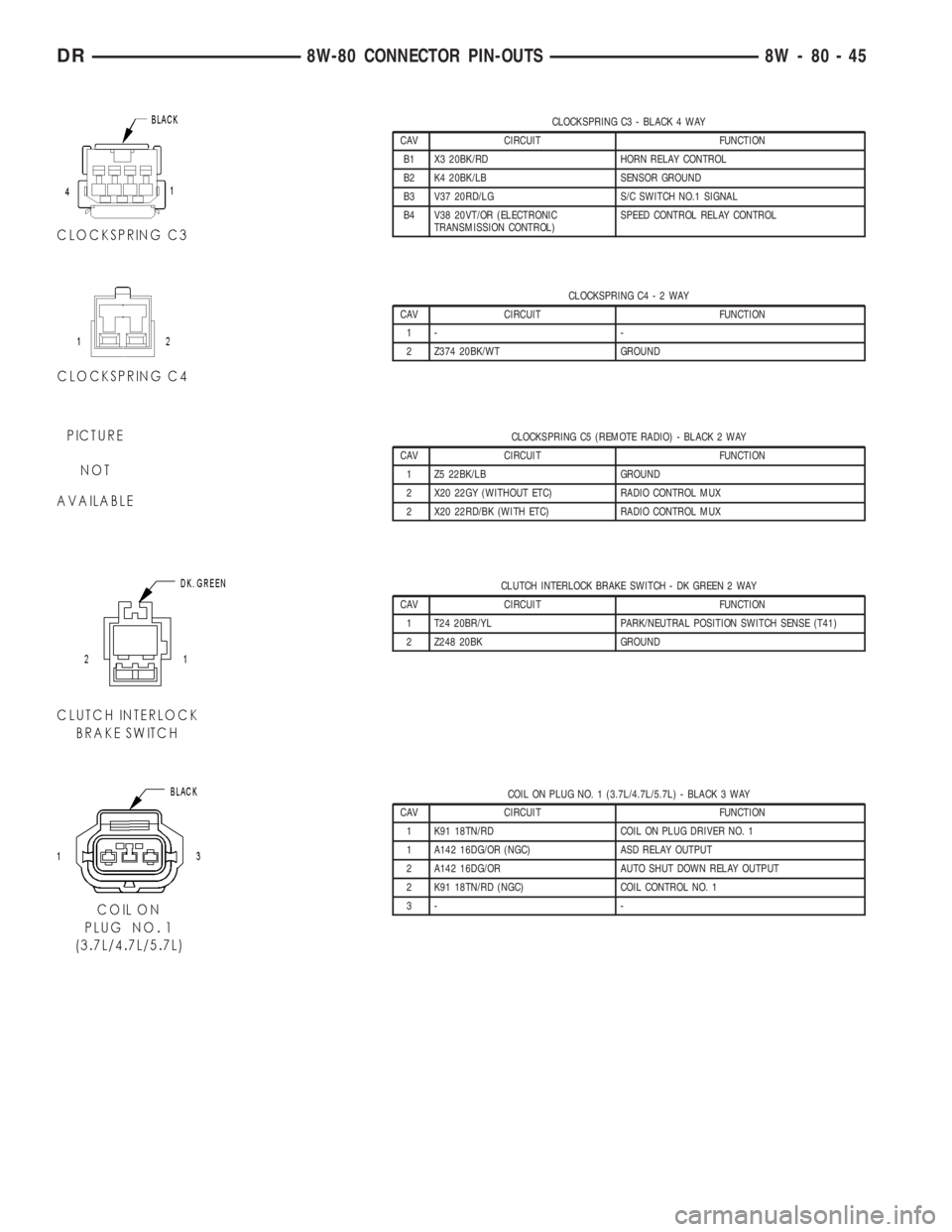

Page 1112 of 2895
CLOCKSPRING C3 - BLACK 4 WAY
CAV CIRCUIT FUNCTION
B1 X3 20BK/RD HORN RELAY CONTROL
B2 K4 20BK/LB SENSOR GROUND
B3 V37 20RD/LG S/C SWITCH NO.1 SIGNAL
B4 V38 20VT/OR (ELECTRONIC
TRANSMISSION CONTROL)SPEED CONTROL RELAY CONTROL
CLOCKSPRING C4-2WAY
CAV CIRCUIT FUNCTION
1- -
2 Z374 20BK/WT GROUND
CLOCKSPRING C5 (REMOTE RADIO) - BLACK 2 WAY
CAV CIRCUIT FUNCTION
1 Z5 22BK/LB GROUND
2 X20 22GY (WITHOUT ETC) RADIO CONTROL MUX
2 X20 22RD/BK (WITH ETC) RADIO CONTROL MUX
CLUTCH INTERLOCK BRAKE SWITCH - DK GREEN 2 WAY
CAV CIRCUIT FUNCTION
1 T24 20BR/YL PARK/NEUTRAL POSITION SWITCH SENSE (T41)
2 Z248 20BK GROUND
COIL ON PLUG NO. 1 (3.7L/4.7L/5.7L) - BLACK 3 WAY
CAV CIRCUIT FUNCTION
1 K91 18TN/RD COIL ON PLUG DRIVER NO. 1
1 A142 16DG/OR (NGC) ASD RELAY OUTPUT
2 A142 16DG/OR AUTO SHUT DOWN RELAY OUTPUT
2 K91 18TN/RD (NGC) COIL CONTROL NO. 1
3- -
DR8W-80 CONNECTOR PIN-OUTS 8W - 80 - 45

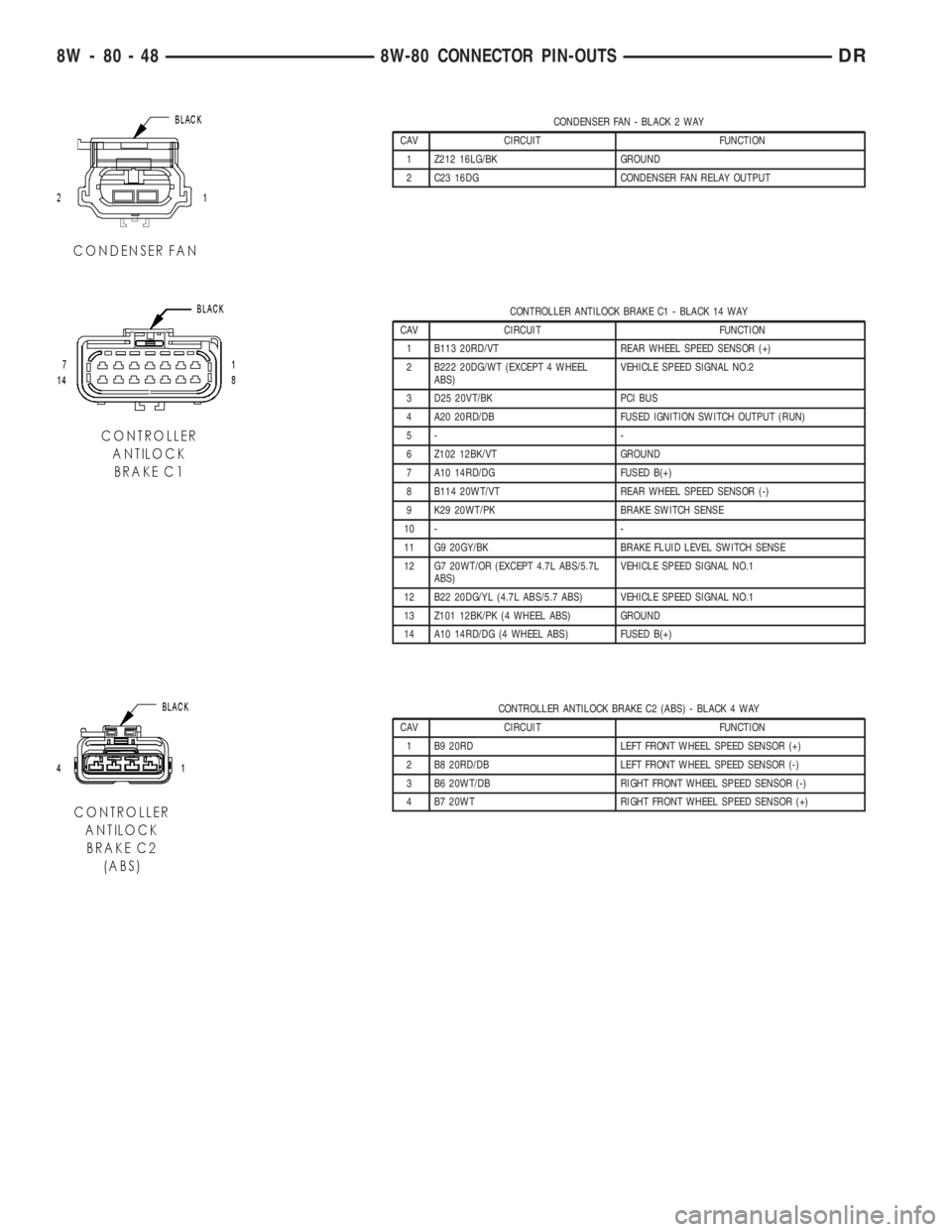

Page 1115 of 2895

CONDENSER FAN - BLACK 2 WAY
CAV CIRCUIT FUNCTION
1 Z212 16LG/BK GROUND
2 C23 16DG CONDENSER FAN RELAY OUTPUT
CONTROLLER ANTILOCK BRAKE C1 - BLACK 14 WAY
CAV CIRCUIT FUNCTION
1 B113 20RD/VT REAR WHEEL SPEED SENSOR (+)
2 B222 20DG/WT (EXCEPT 4 WHEEL
ABS)VEHICLE SPEED SIGNAL NO.2
3 D25 20VT/BK PCI BUS
4 A20 20RD/DB FUSED IGNITION SWITCH OUTPUT (RUN)
5- -
6 Z102 12BK/VT GROUND
7 A10 14RD/DG FUSED B(+)
8 B114 20WT/VT REAR WHEEL SPEED SENSOR (-)
9 K29 20WT/PK BRAKE SWITCH SENSE
10 - -
11 G9 20GY/BK BRAKE FLUID LEVEL SWITCH SENSE
12 G7 20WT/OR (EXCEPT 4.7L ABS/5.7L
ABS)VEHICLE SPEED SIGNAL NO.1
12 B22 20DG/YL (4.7L ABS/5.7 ABS) VEHICLE SPEED SIGNAL NO.1
13 Z101 12BK/PK (4 WHEEL ABS) GROUND
14 A10 14RD/DG (4 WHEEL ABS) FUSED B(+)
CONTROLLER ANTILOCK BRAKE C2 (ABS) - BLACK 4 WAY
CAV CIRCUIT FUNCTION
1 B9 20RD LEFT FRONT WHEEL SPEED SENSOR (+)
2 B8 20RD/DB LEFT FRONT WHEEL SPEED SENSOR (-)
3 B6 20WT/DB RIGHT FRONT WHEEL SPEED SENSOR (-)
4 B7 20WT RIGHT FRONT WHEEL SPEED SENSOR (+)
8W - 80 - 48 8W-80 CONNECTOR PIN-OUTSDR

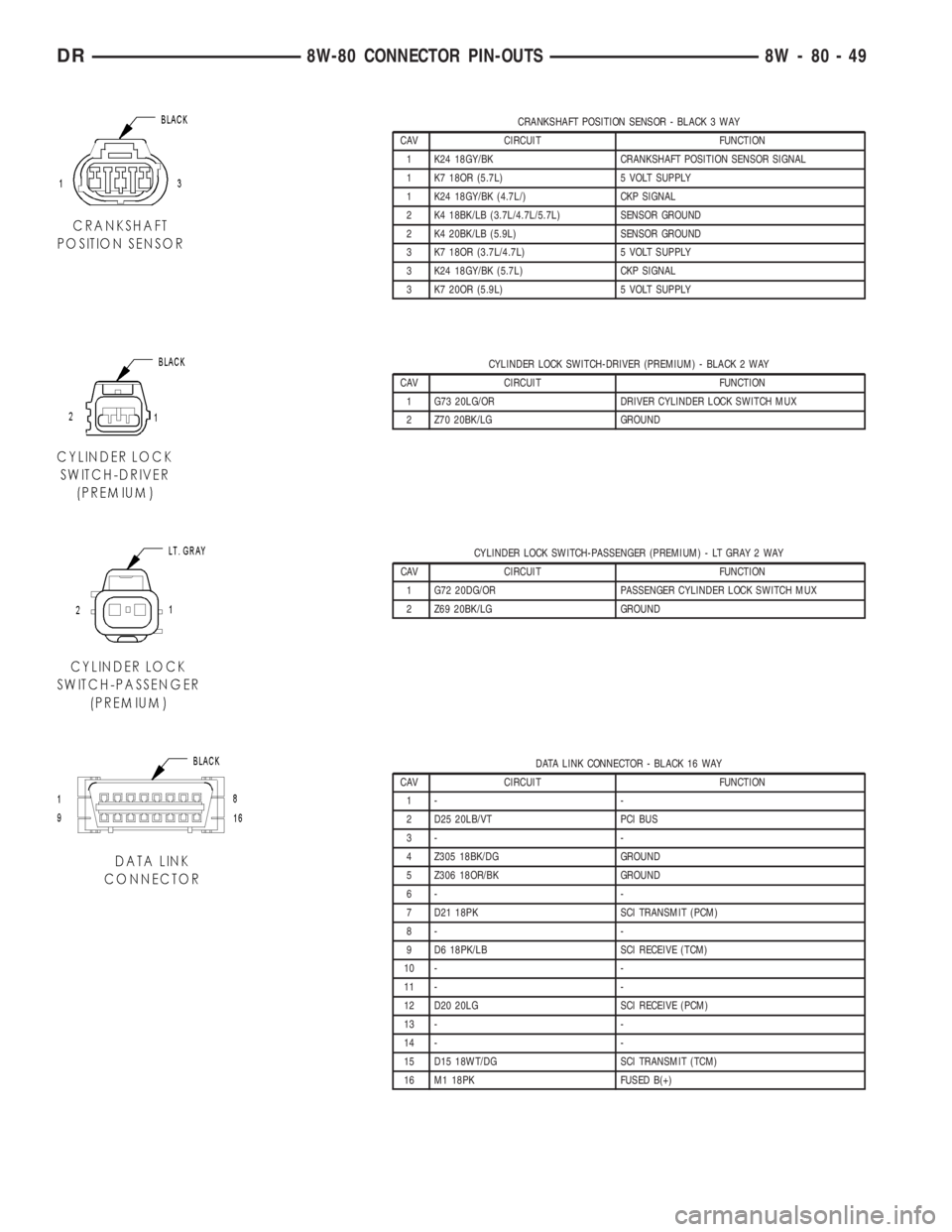

Page 1116 of 2895

CRANKSHAFT POSITION SENSOR - BLACK 3 WAY
CAV CIRCUIT FUNCTION
1 K24 18GY/BK CRANKSHAFT POSITION SENSOR SIGNAL
1 K7 18OR (5.7L) 5 VOLT SUPPLY
1 K24 18GY/BK (4.7L/) CKP SIGNAL
2 K4 18BK/LB (3.7L/4.7L/5.7L) SENSOR GROUND
2 K4 20BK/LB (5.9L) SENSOR GROUND
3 K7 18OR (3.7L/4.7L) 5 VOLT SUPPLY
3 K24 18GY/BK (5.7L) CKP SIGNAL
3 K7 20OR (5.9L) 5 VOLT SUPPLY
CYLINDER LOCK SWITCH-DRIVER (PREMIUM) - BLACK 2 WAY
CAV CIRCUIT FUNCTION
1 G73 20LG/OR DRIVER CYLINDER LOCK SWITCH MUX
2 Z70 20BK/LG GROUND
CYLINDER LOCK SWITCH-PASSENGER (PREMIUM) - LT GRAY 2 WAY
CAV CIRCUIT FUNCTION
1 G72 20DG/OR PASSENGER CYLINDER LOCK SWITCH MUX
2 Z69 20BK/LG GROUND
DATA LINK CONNECTOR - BLACK 16 WAY
CAV CIRCUIT FUNCTION
1- -
2 D25 20LB/VT PCI BUS
3- -
4 Z305 18BK/DG GROUND
5 Z306 18OR/BK GROUND
6- -
7 D21 18PK SCI TRANSMIT (PCM)
8- -
9 D6 18PK/LB SCI RECEIVE (TCM)
10 - -
11 - -
12 D20 20LG SCI RECEIVE (PCM)
13 - -
14 - -
15 D15 18WT/DG SCI TRANSMIT (TCM)
16 M1 18PK FUSED B(+)
DR8W-80 CONNECTOR PIN-OUTS 8W - 80 - 49

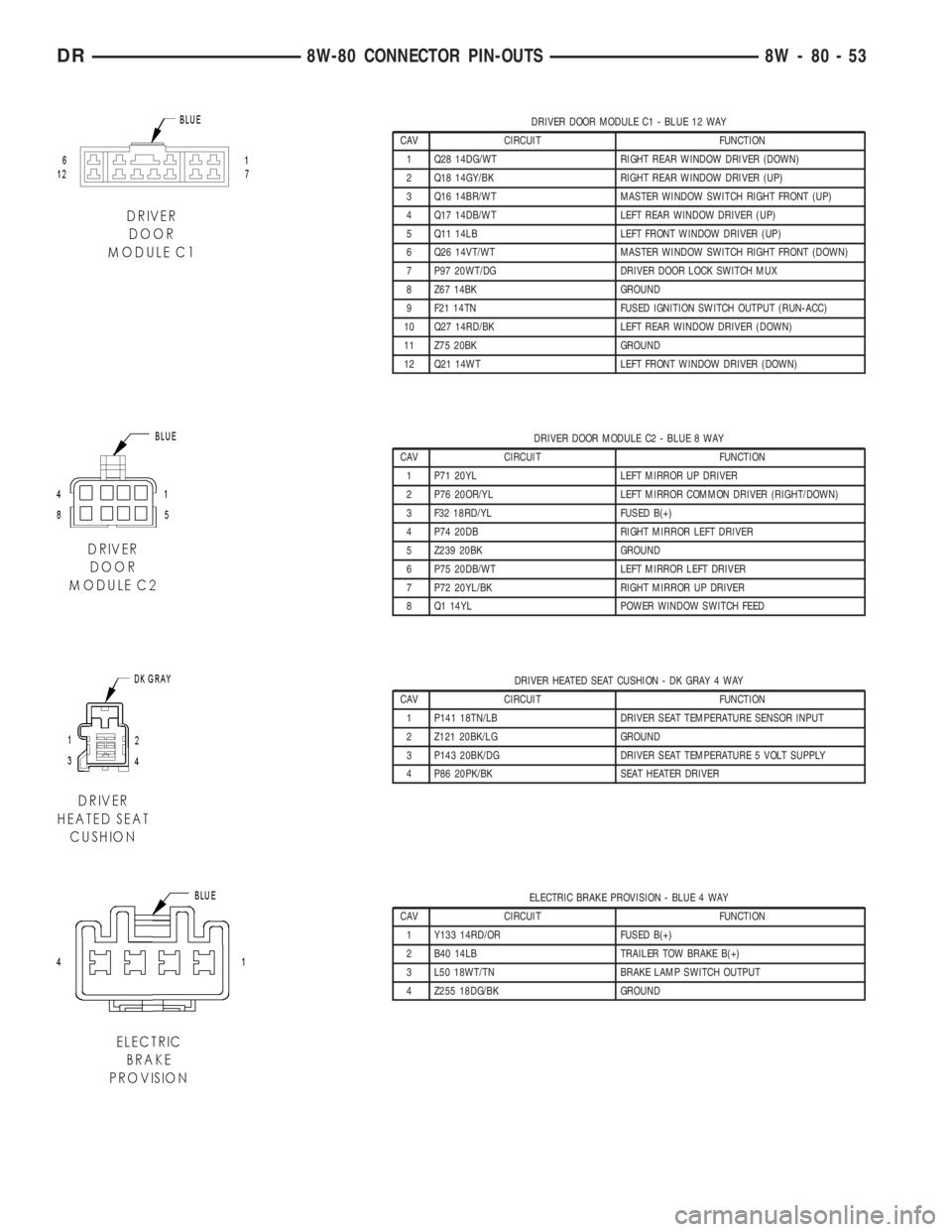

Page 1120 of 2895

DRIVER DOOR MODULE C1 - BLUE 12 WAY
CAV CIRCUIT FUNCTION
1 Q28 14DG/WT RIGHT REAR WINDOW DRIVER (DOWN)
2 Q18 14GY/BK RIGHT REAR WINDOW DRIVER (UP)
3 Q16 14BR/WT MASTER WINDOW SWITCH RIGHT FRONT (UP)
4 Q17 14DB/WT LEFT REAR WINDOW DRIVER (UP)
5 Q11 14LB LEFT FRONT WINDOW DRIVER (UP)
6 Q26 14VT/WT MASTER WINDOW SWITCH RIGHT FRONT (DOWN)
7 P97 20WT/DG DRIVER DOOR LOCK SWITCH MUX
8 Z67 14BK GROUND
9 F21 14TN FUSED IGNITION SWITCH OUTPUT (RUN-ACC)
10 Q27 14RD/BK LEFT REAR WINDOW DRIVER (DOWN)
11 Z75 20BK GROUND
12 Q21 14WT LEFT FRONT WINDOW DRIVER (DOWN)
DRIVER DOOR MODULE C2 - BLUE 8 WAY
CAV CIRCUIT FUNCTION
1 P71 20YL LEFT MIRROR UP DRIVER
2 P76 20OR/YL LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)
3 F32 18RD/YL FUSED B(+)
4 P74 20DB RIGHT MIRROR LEFT DRIVER
5 Z239 20BK GROUND
6 P75 20DB/WT LEFT MIRROR LEFT DRIVER
7 P72 20YL/BK RIGHT MIRROR UP DRIVER
8 Q1 14YL POWER WINDOW SWITCH FEED
DRIVER HEATED SEAT CUSHION - DK GRAY 4 WAY
CAV CIRCUIT FUNCTION
1 P141 18TN/LB DRIVER SEAT TEMPERATURE SENSOR INPUT
2 Z121 20BK/LG GROUND
3 P143 20BK/DG DRIVER SEAT TEMPERATURE 5 VOLT SUPPLY
4 P86 20PK/BK SEAT HEATER DRIVER
ELECTRIC BRAKE PROVISION - BLUE 4 WAY
CAV CIRCUIT FUNCTION
1 Y133 14RD/OR FUSED B(+)
2 B40 14LB TRAILER TOW BRAKE B(+)
3 L50 18WT/TN BRAKE LAMP SWITCH OUTPUT
4 Z255 18DG/BK GROUND
DR8W-80 CONNECTOR PIN-OUTS 8W - 80 - 53

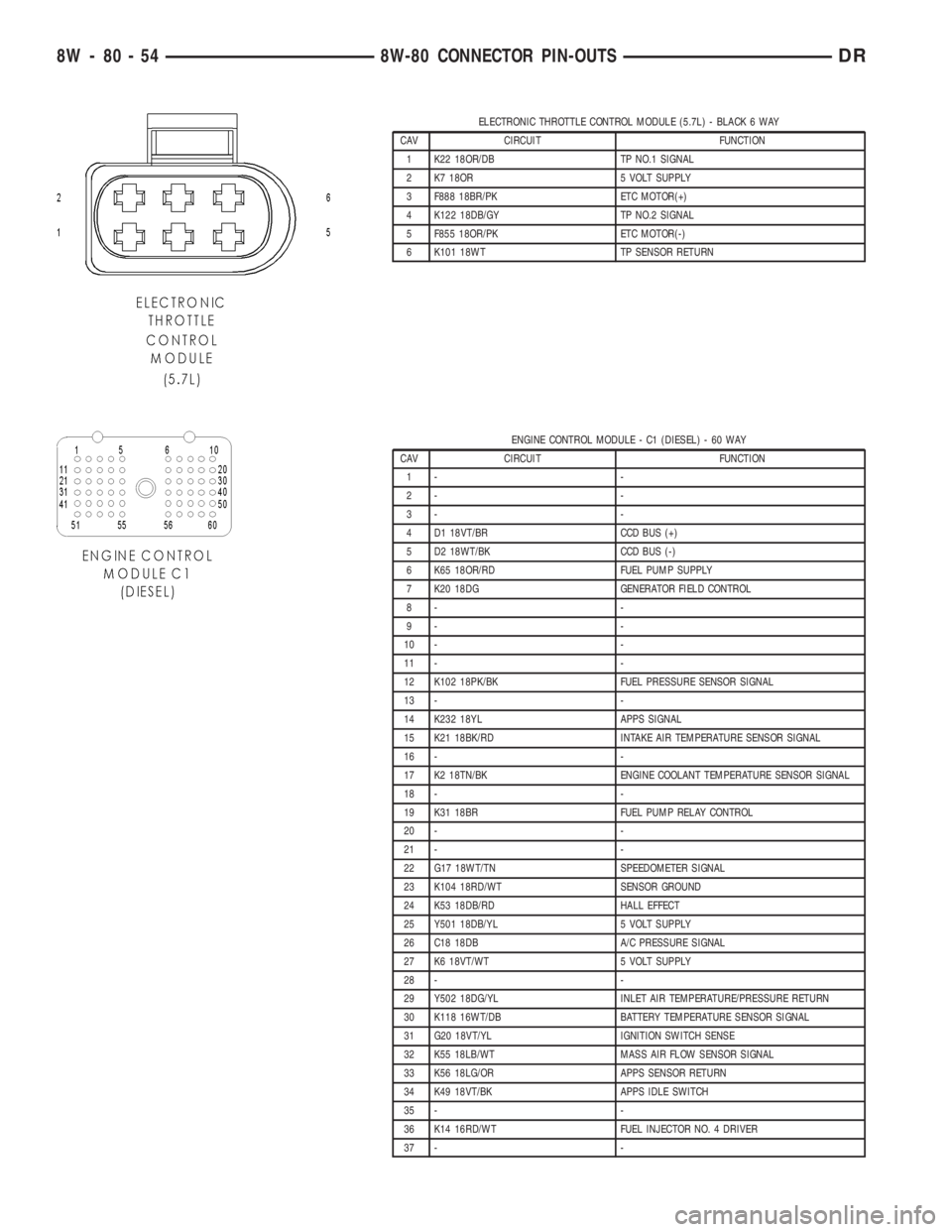

Page 1121 of 2895

ELECTRONIC THROTTLE CONTROL MODULE (5.7L) - BLACK 6 WAY
CAV CIRCUIT FUNCTION
1 K22 18OR/DB TP NO.1 SIGNAL
2 K7 18OR 5 VOLT SUPPLY
3 F888 18BR/PK ETC MOTOR(+)
4 K122 18DB/GY TP NO.2 SIGNAL
5 F855 18OR/PK ETC MOTOR(-)
6 K101 18WT TP SENSOR RETURN
ENGINE CONTROL MODULE - C1 (DIESEL) - 60 WAY
CAV CIRCUIT FUNCTION
1- -
2- -
3- -
4 D1 18VT/BR CCD BUS (+)
5 D2 18WT/BK CCD BUS (-)
6 K65 18OR/RD FUEL PUMP SUPPLY
7 K20 18DG GENERATOR FIELD CONTROL
8- -
9- -
10 - -
11 - -
12 K102 18PK/BK FUEL PRESSURE SENSOR SIGNAL
13 - -
14 K232 18YL APPS SIGNAL
15 K21 18BK/RD INTAKE AIR TEMPERATURE SENSOR SIGNAL
16 - -
17 K2 18TN/BK ENGINE COOLANT TEMPERATURE SENSOR SIGNAL
18 - -
19 K31 18BR FUEL PUMP RELAY CONTROL
20 - -
21 - -
22 G17 18WT/TN SPEEDOMETER SIGNAL
23 K104 18RD/WT SENSOR GROUND
24 K53 18DB/RD HALL EFFECT
25 Y501 18DB/YL 5 VOLT SUPPLY
26 C18 18DB A/C PRESSURE SIGNAL
27 K6 18VT/WT 5 VOLT SUPPLY
28 - -
29 Y502 18DG/YL INLET AIR TEMPERATURE/PRESSURE RETURN
30 K118 16WT/DB BATTERY TEMPERATURE SENSOR SIGNAL
31 G20 18VT/YL IGNITION SWITCH SENSE
32 K55 18LB/WT MASS AIR FLOW SENSOR SIGNAL
33 K56 18LG/OR APPS SENSOR RETURN
34 K49 18VT/BK APPS IDLE SWITCH
35 - -
36 K14 16RD/WT FUEL INJECTOR NO. 4 DRIVER
37 - -
8W - 80 - 54 8W-80 CONNECTOR PIN-OUTSDR
