2003 BMW MOTORRAD F 650 GS DAKAR Handleiding (in Dutch)

111

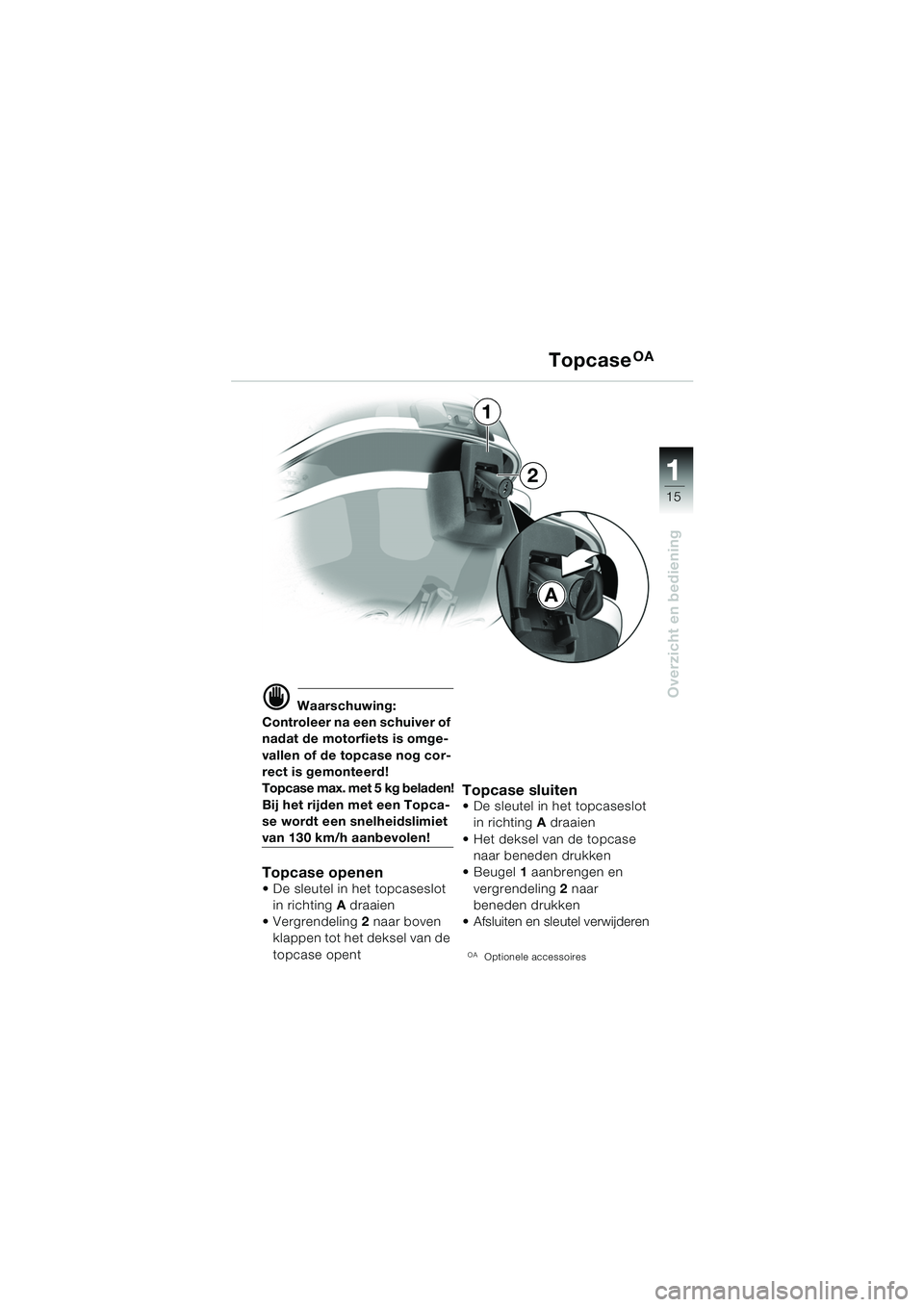

15
Overzicht en bedieningd Waarschuwing:
Controleer na een schuiver of
nadat de motorfiets is omge-
vallen of de topcase nog cor-
rect is gemonteerd!
Topcase max. met 5 kg beladen!
Bij het rijden met een Topca-
se wordt een snelheidslimiet
van 130 km/h aanbevolen!
Topcase openen De sleutel in het topcaseslot in richting A draaien
 Vergrendeling 2 naar boven
klappen tot het deksel van de
topcase opent
Topcase sluiten De sleutel in het topcaseslot in richting A draaien
 Het deksel van de topcase naar beneden drukken
Beugel 1 aanbrengen en
vergrendeling 2 naar
beneden drukken
 Afsluiten en sleutel verwijderen
OAOptionele accessoires
TopcaseOA
A
2
1
10R13bkn4.book Seite 15 Montag, 22. September 2003 3:54 15

11

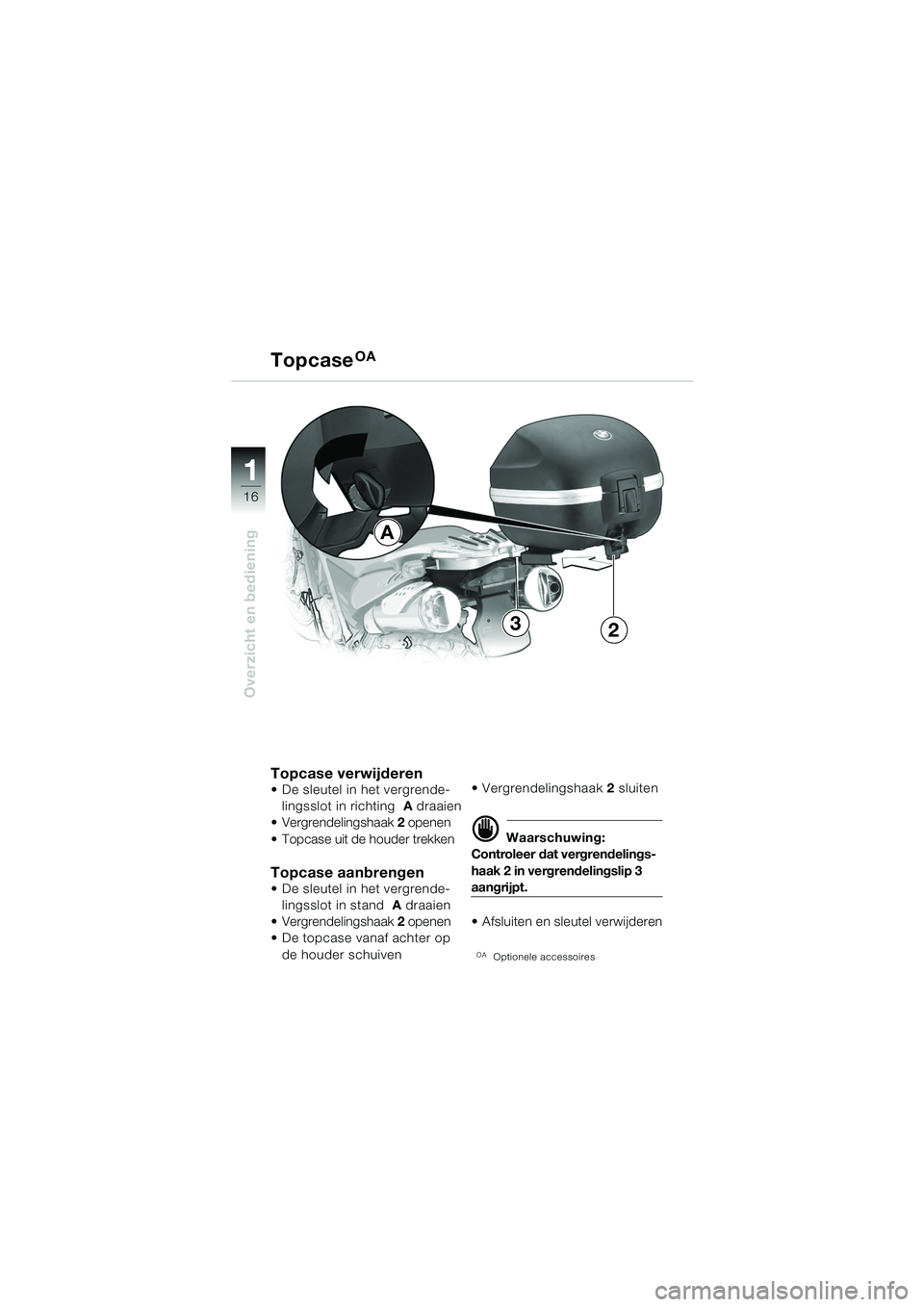

16
Overzicht en bediening
A
32
Topcase verwijderen De sleutel in het vergrende-lingsslot in richting A draaien
 Vergrendelingshaak 2 openen
 Topcase uit de houder trekken
Topcase aanbrengen De sleutel in het vergrende- lingsslot in stand A draaien
 Vergrendelingshaak 2 openen
 De topcase vanaf achter op
de houder schuiven  Vergrendelingshaak
2 sluiten
d Waarschuwing:
Controleer dat vergrendelings-
haak 2 in vergrendelingslip 3
aangrijpt.
 Afsluiten en sleutel verwijderen
OAOptionele accessoires
TopcaseOA
10R13bkn4.book Seite 16 Montag, 22. September 2003 3:54 15

111

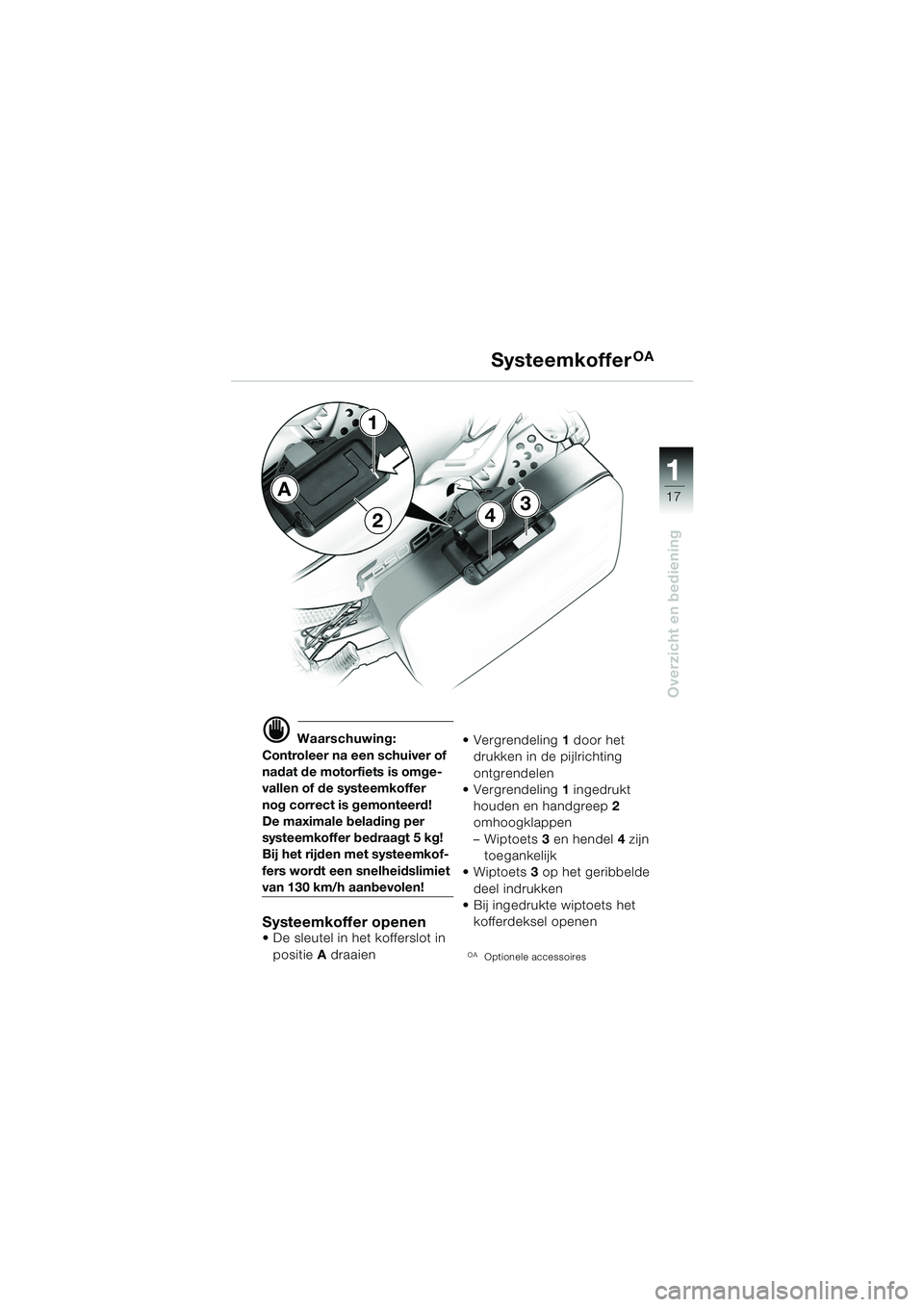

17
Overzicht en bediening
34
1
2
A
d Waarschuwing:
Controleer na een schuiver of
nadat de motorfiets is omge-
vallen of de systeemkoffer
nog correct is gemonteerd!
De maximale belading per
systeemkoffer bedraagt 5 kg!
Bij het rijden met systeemkof-
fers wordt een snelheidslimiet
van 130 km/h aanbevolen!
Systeemkoffer openen• De sleutel in het kofferslot in positie A draaien  Vergrendeling
1 door het
drukken in de pijlrichting
ontgrendelen
 Vergrendeling 1 ingedrukt
houden en handgreep 2
omhoogklappen
–Wiptoets 3 en hendel 4 zijn
toegankelijk
Wiptoets 3 op het geribbelde
deel indrukken
 Bij ingedrukte wiptoets het
kofferdeksel openenOAOptionele accessoires
SysteemkofferOA
10r1301n4.fm Seite 17 Dienstag, 30. September 2003 3:29 15

11

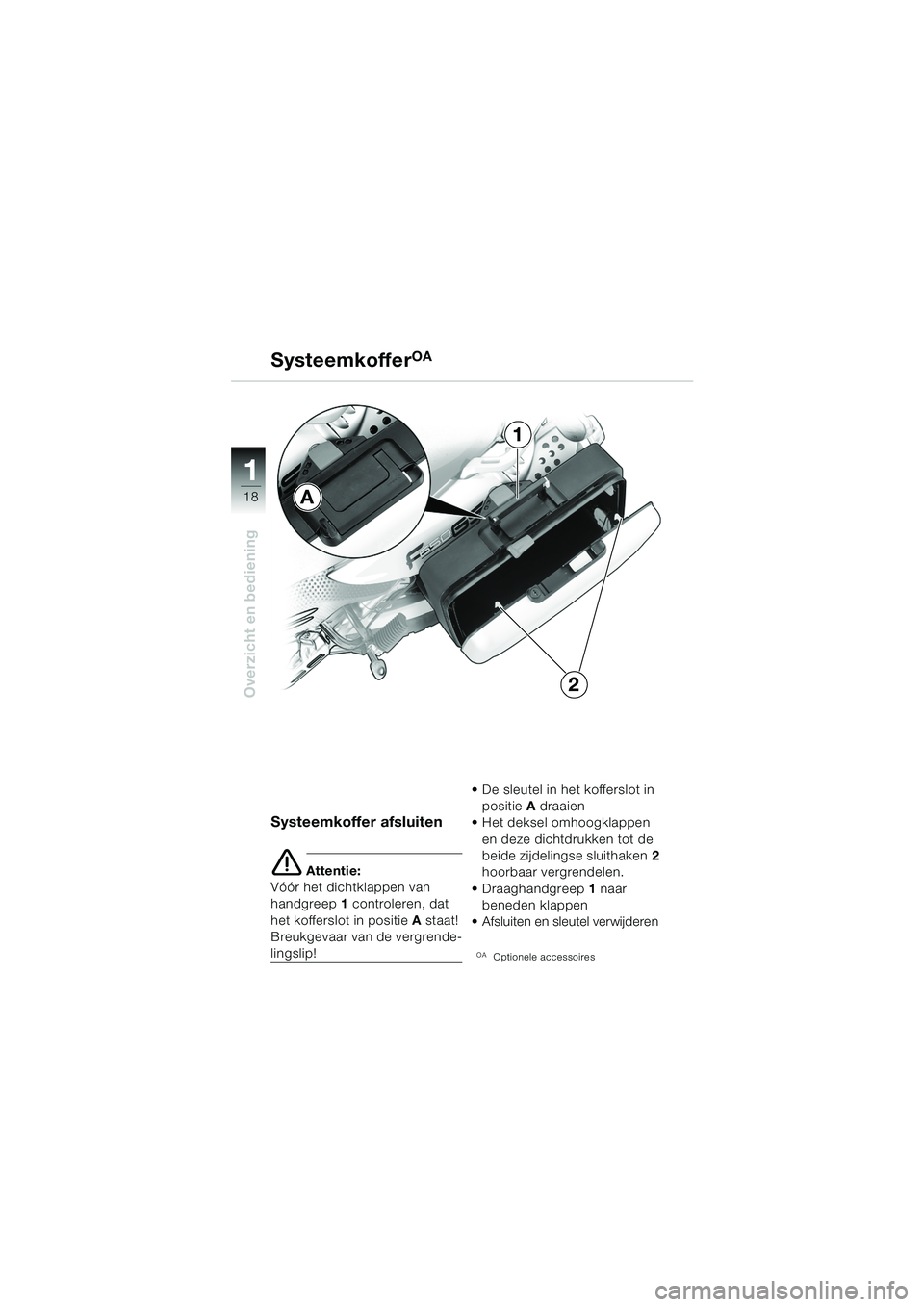

18
Overzicht en bediening
SysteemkofferOA
Systeemkoffer afsluiten
e Attentie:
Vóór het dichtklappen van
handgreep 1 controleren, dat
het kofferslot in positie A staat!
Breukgevaar van de vergrende-
lingslip!  De sleutel in het kofferslot in
positie A draaien
 Het deksel omhoogklappen
en deze dichtdrukken tot de
beide zijdelingse sluithaken 2
hoorbaar vergrendelen.
 Draaghandgreep 1 naar
beneden klappen
 Afsluiten en sleutel verwijderenOAOptionele accessoires
A
1
2
10R13bkn4.book Seite 18 Montag, 22. September 2003 3:54 15

111

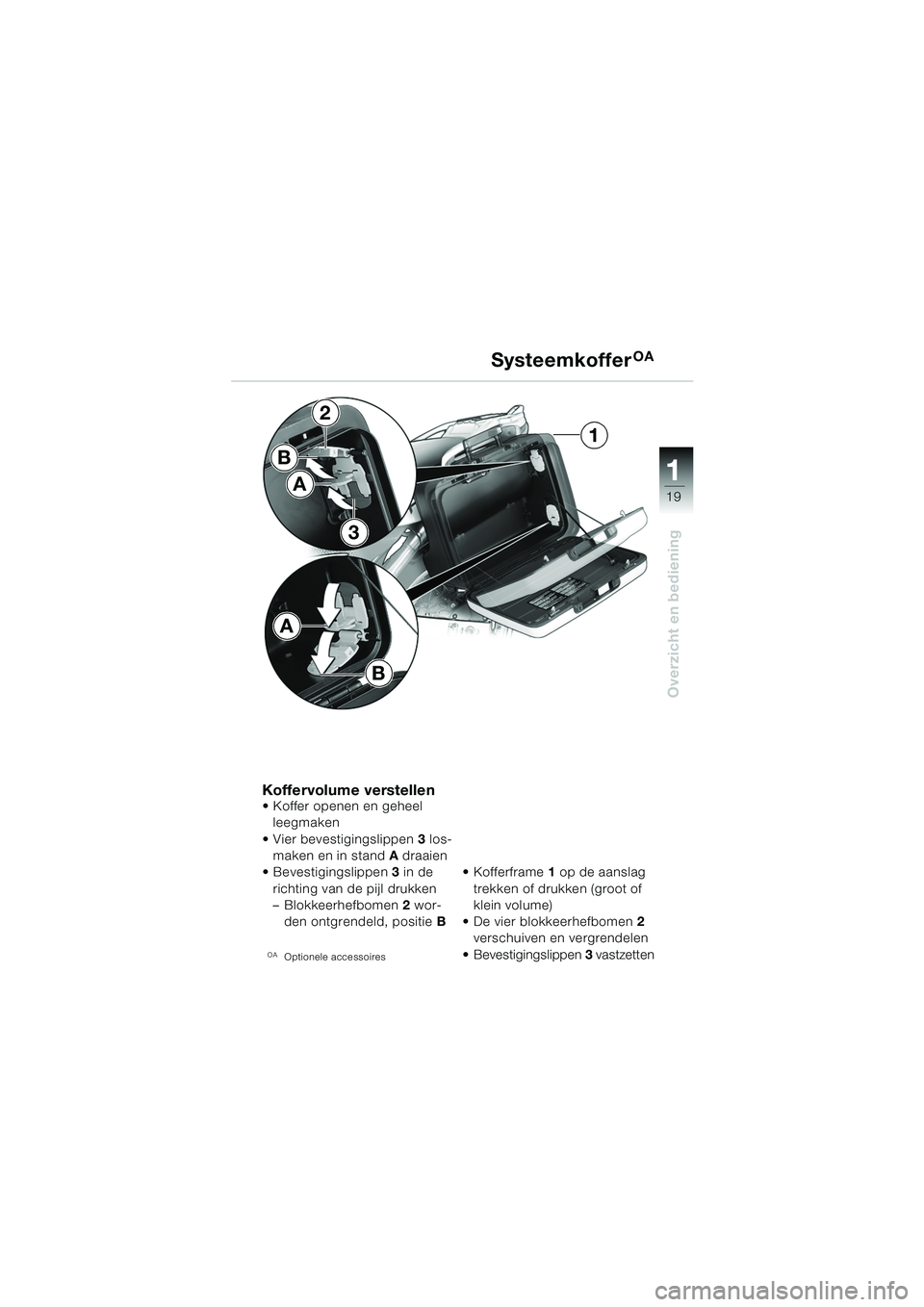

19
Overzicht en bediening
B
2
3
1
A
B
A
Koffervolume verstellen Koffer openen en geheel leegmaken
 Vier bevestigingslippen 3 los-
maken en in stand A draaien
 Bevestigingslippen 3 in de
richting van de pijl drukken
– Blokkeerhefbomen 2 wor-
den ontgrendeld, positie B
OAOptionele accessoires
Kofferframe 1 op de aanslag
trekken of drukken (groot of
klein volume)
 De vier blokkeerhefbomen 2
verschuiven en vergrendelen
 Bevestigingslippen 3 vastzetten
SysteemkofferOA
10R13bkn4.book Seite 19 Montag, 22. September 2003 3:54 15

11

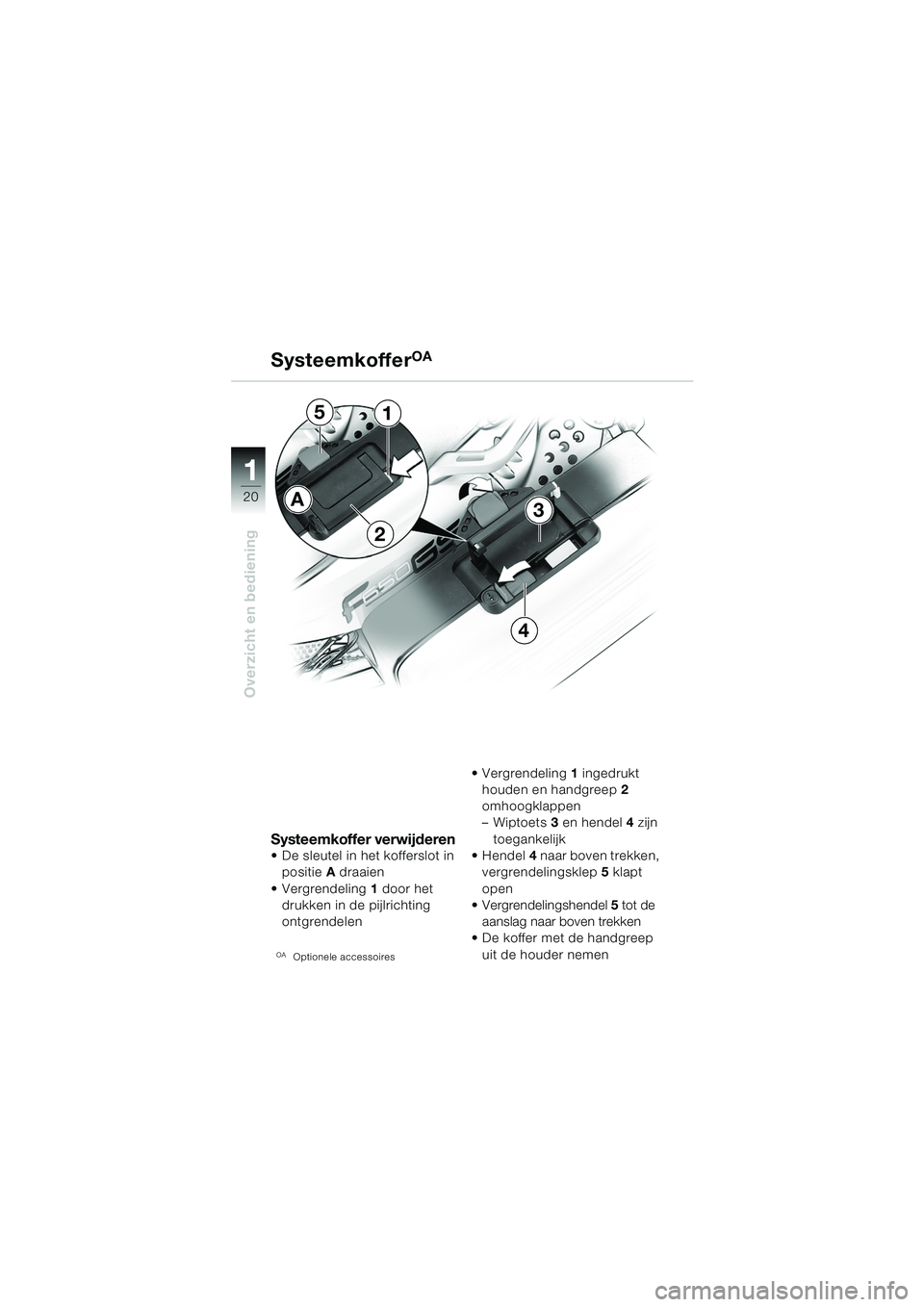

20
Overzicht en bediening
SysteemkofferOA
Systeemkoffer verwijderen
• De sleutel in het kofferslot in positie A draaien
Vergrendeling 1 door het
drukken in de pijlrichting
ontgrendelen
OAOptionele accessoires
 Vergrendeling 1 ingedrukt
houden en handgreep 2
omhoogklappen
–Wiptoets 3 en hendel 4 zijn
toegankelijk
Hendel 4 naar boven trekken,
vergrendelingsklep 5 klapt
open
 Vergrendelingshendel 5 tot de
aanslag naar boven trekken
 De koffer met de handgreep
uit de houder nemen
3
4
5
A
1
2
10r1301n4.fm Seite 20 Dienstag, 30. September 2003 3:30 15

111

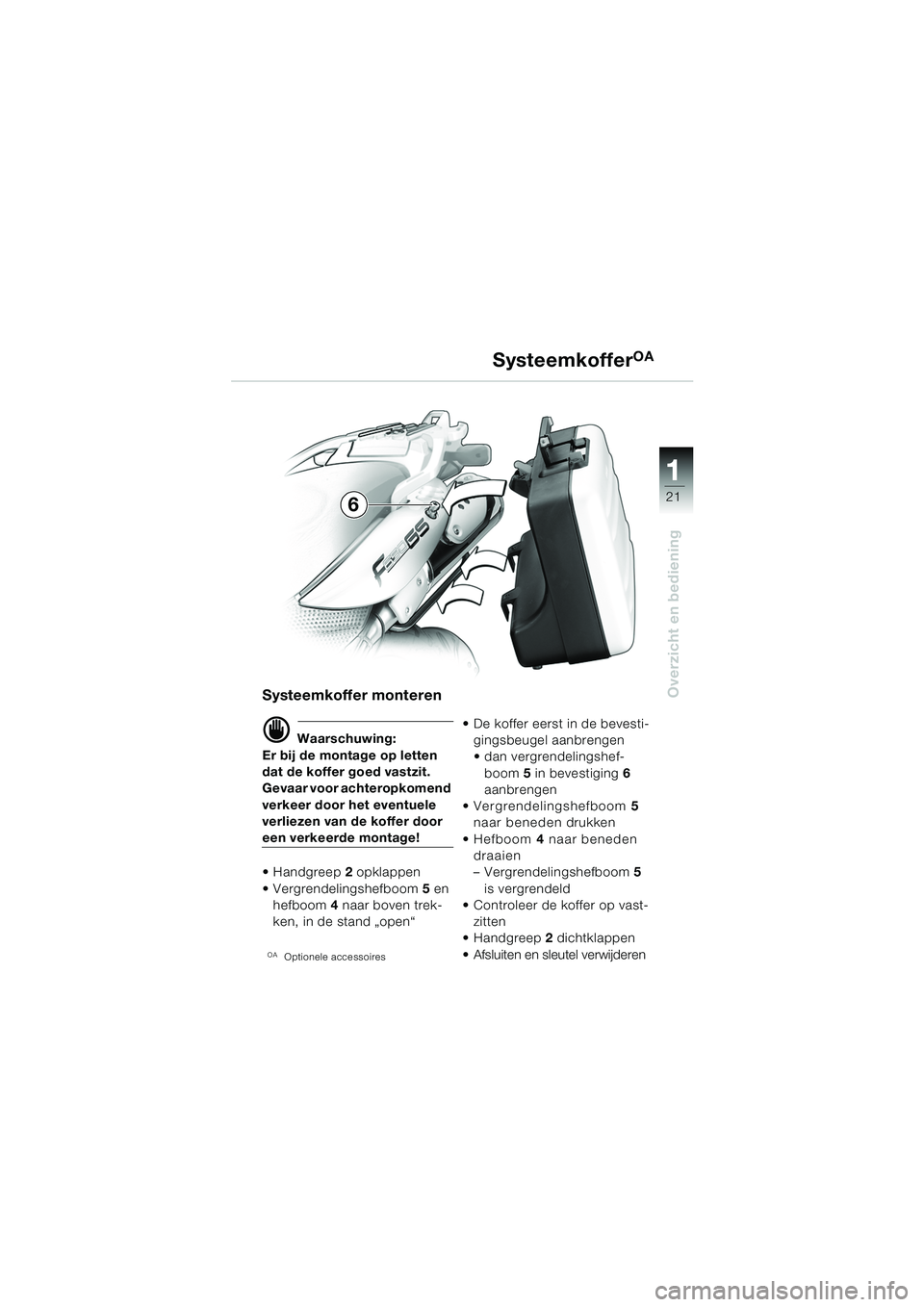

21
Overzicht en bediening
SysteemkofferOA
Systeemkoffer monteren
d Waarschuwing:
Er bij de montage op letten
dat de koffer goed vastzit.
Gevaar voor achteropkomend
verkeer door het eventuele
verliezen van de koffer door
een verkeerde montage!
•Handgreep 2 opklappen
 Vergrendelingshefboom 5 en
hefboom 4 naar boven trek-
ken, in de stand „open“
OAOptionele accessoires
 De koffer eerst in de bevesti- gingsbeugel aanbrengen
 dan vergrendelingshef-
boom 5 in bevestiging 6
aanbrengen
 Vergrendelingshefboom 5
naar beneden drukken
 Hefboom 4 naar beneden
draaien
– Vergrendelingshefboom 5
is vergrendeld
 Controleer de koffer op vast-
zitten
 Handgreep 2 dichtklappen
 Afsluiten en sleutel verwijderen
6
10r1301n4.fm Seite 21 Dienstag, 30. September 2003 3:31 15

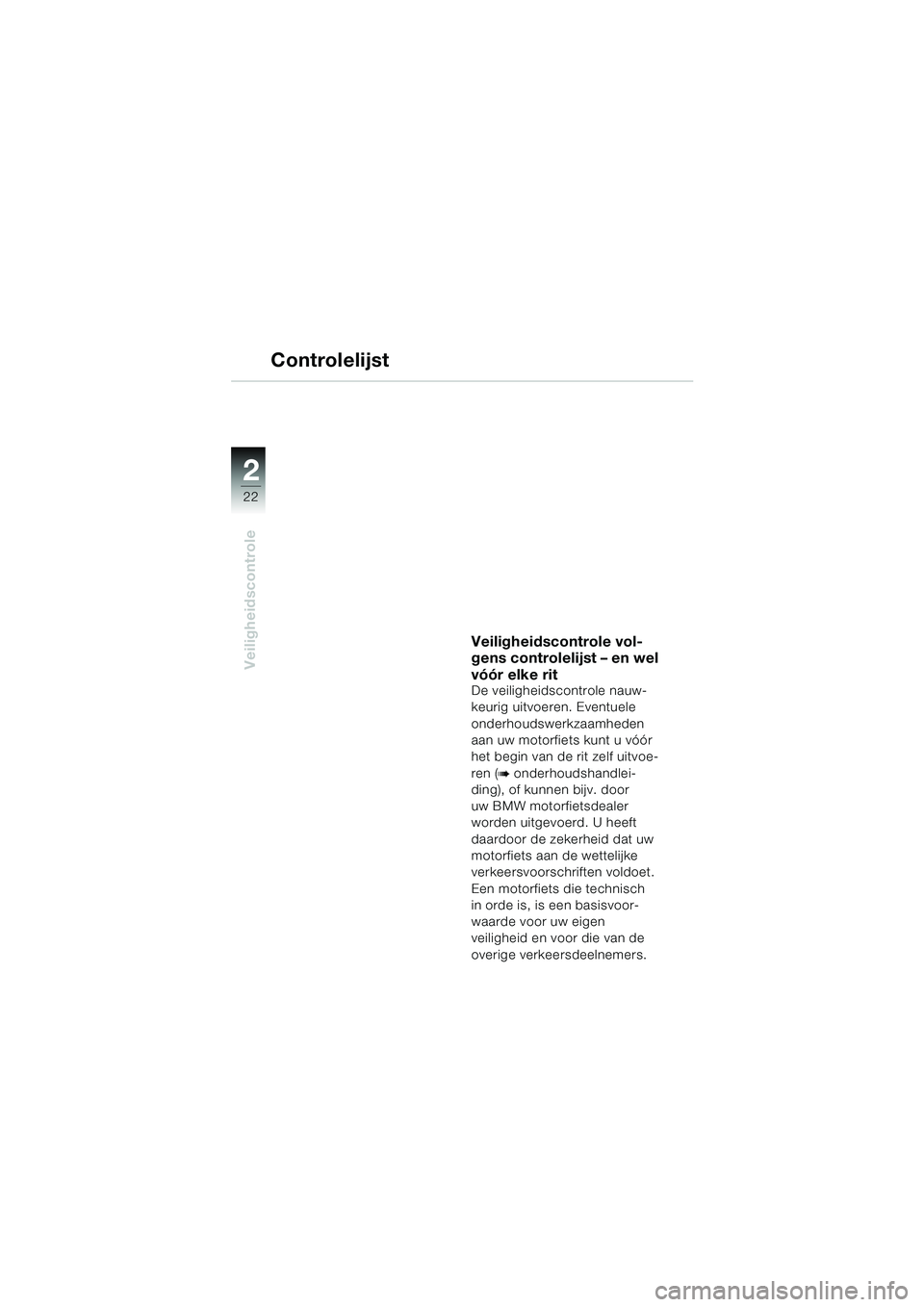

22
Veiligheidscontrole
2
Veiligheidscontrole vol-
gens controlelijst – en wel
vóór elke rit
De veiligheidscontrole nauw-
keurig uitvoeren. Eventuele
onderhoudswerkzaamheden
aan uw motorfiets kunt u vóór
het begin van de rit zelf uitvoe-
ren (
b onderhoudshandlei-
ding), of kunnen bijv. door
uw BMW motorfietsdealer
worden uitgevoerd. U heeft
daardoor de zekerheid dat uw
motorfiets aan de wettelijke
verkeersvoorschriften voldoet.
Een motorfiets die technisch
in orde is, is een basisvoor-
waarde voor uw eigen
veiligheid en voor die van de
overige verkeersdeelnemers.
Controlelijst
