Overzicht en bediening

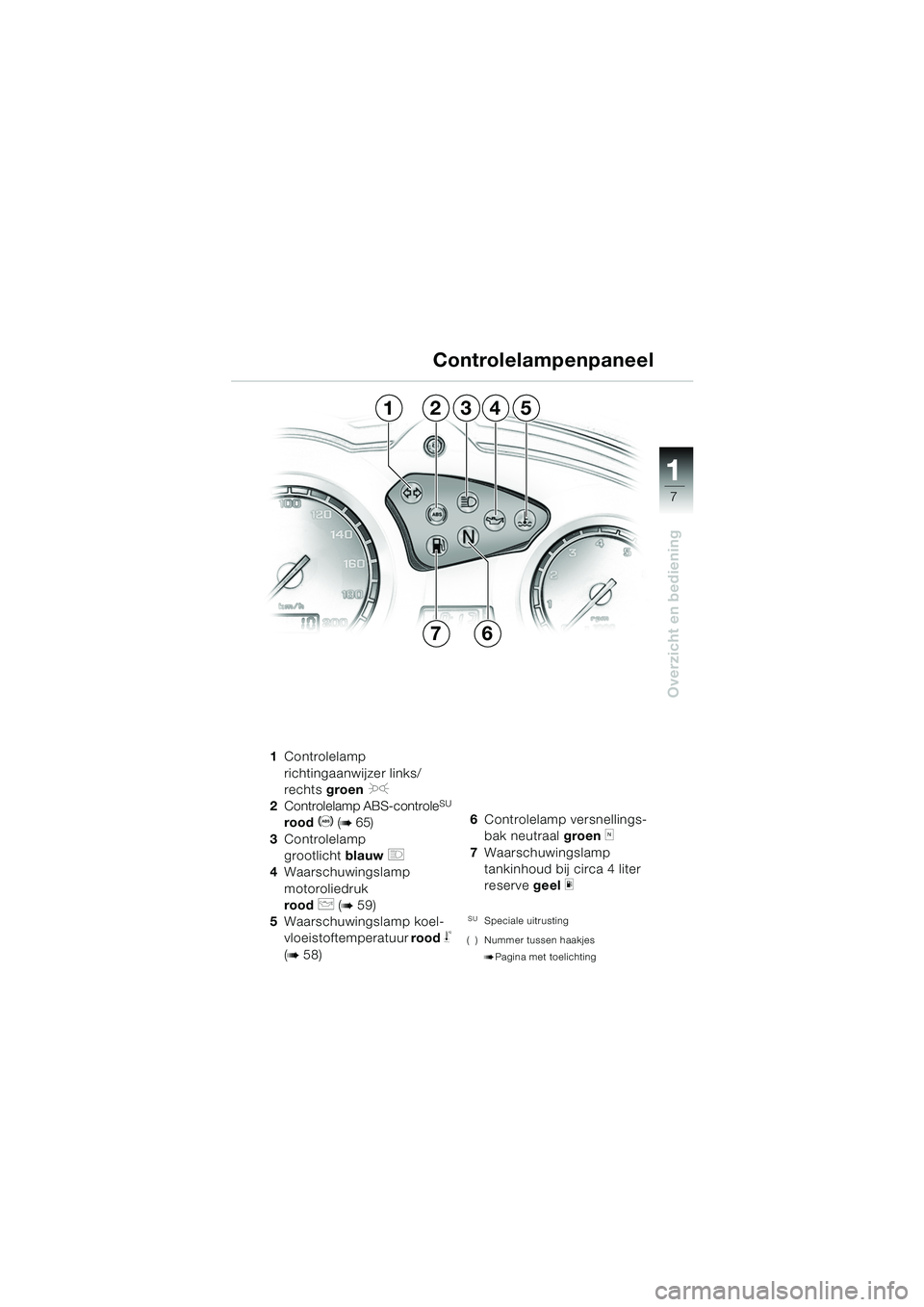

1Controlelamp
richtingaanwijzer links/
rechts groen
J
2Controlelamp ABS-controleSU
rood D (b65)
3 Controlelamp
grootlicht blauw
q
4Waarschuwingslamp
motoroliedruk
rood
p (b59)
5 Waarschuwingslamp koel-
vloeistoftemperatuur rood
j
(
b58) 6
Controlelamp versnellings-
bak neutraal groen
k
7Waarschuwingslamp
tankinhoud bij circa 4 liter
reserve geel
m
SUSpeciale uitrusting
( ) Nummer tussen haakjes
bPagina met toelichting
Controlelampenpaneel
13542
76
10r1301n4.fm Seite 7 Dienstag, 30. September 2003 3:28 15

11
8
Overzicht en bediening

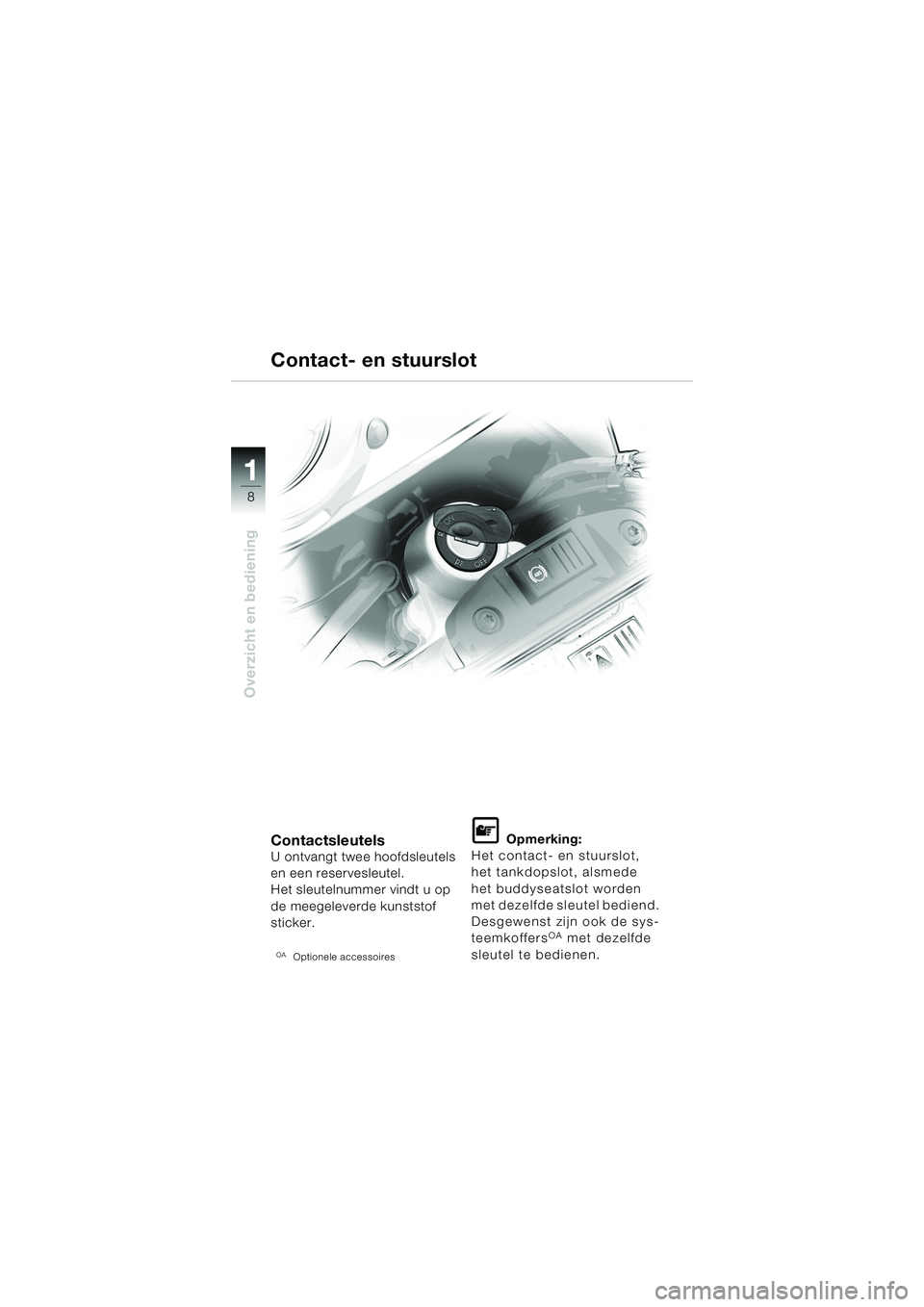

ContactsleutelsU ontvangt twee hoofdsleutels
en een reservesleutel.
Het sleutelnummer vindt u op
de meegeleverde kunststof
sticker.
OAOptionele accessoires
L Opmerking:
Het contact- en stuurslot,
het tankdopslot, alsmede
het buddyseatslot worden
met dezelfde sleutel bediend.
Desgewenst zijn ook de sys-
teemkoffers
OA met dezelfde
sleutel te bedienen.
Contact- en stuurslot
10R13bkn4.book Seite 8 Montag, 22. September 2003 3:54 15

111
9
Overzicht en bediening
Contact- en stuurslot

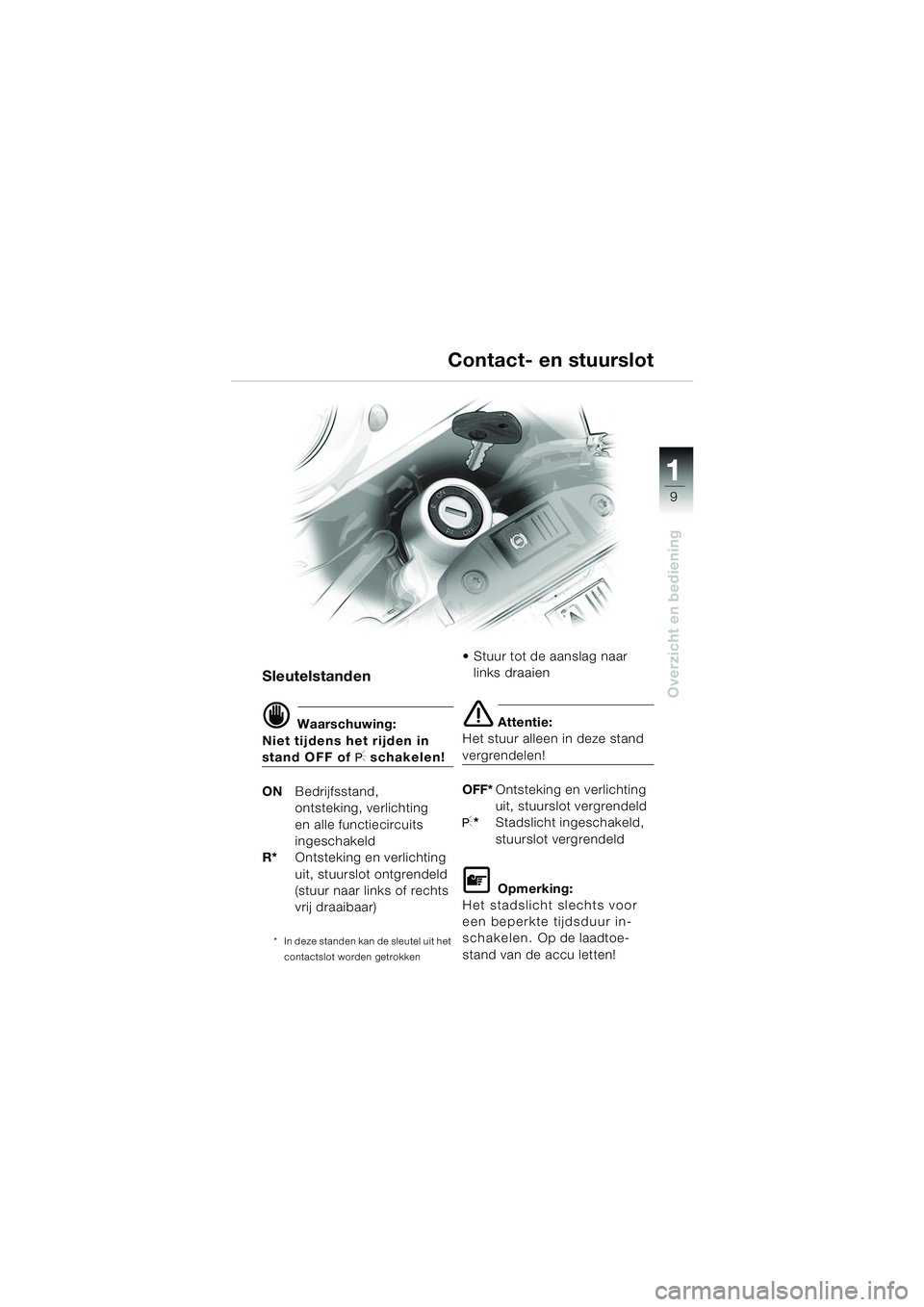

Sleutelstanden
d Waarschuwing:
Niet tijdens het rijden in
stand OFF of I schakelen!
ON Bedrijfsstand,
ontsteking, verlichting
en alle functiecircuits
ingeschakeld
R* Ontsteking en verlichting
uit, stuurslot ontgrendeld
(stuur naar links of rechts
vrij draaibaar)
* In deze standen kan de sleutel uit het
contactslot worden getrokken
• Stuur tot de aanslag naar links draaien
e Attentie:
Het stuur alleen in deze stand
vergrendelen!
OFF* Ontsteking en verlichting
uit, stuurslot vergrendeld
I*Stadslicht ingeschakeld,
stuurslot vergrendeld
L Opmerking:
Het stadslicht slechts voor
een beperkte tijdsduur in-
schakelen. Op de laadtoe-
stand van de accu letten!
10R13bkn4.book Seite 9 Montag, 22. September 2003 3:54 15

11
10
Overzicht en bediening

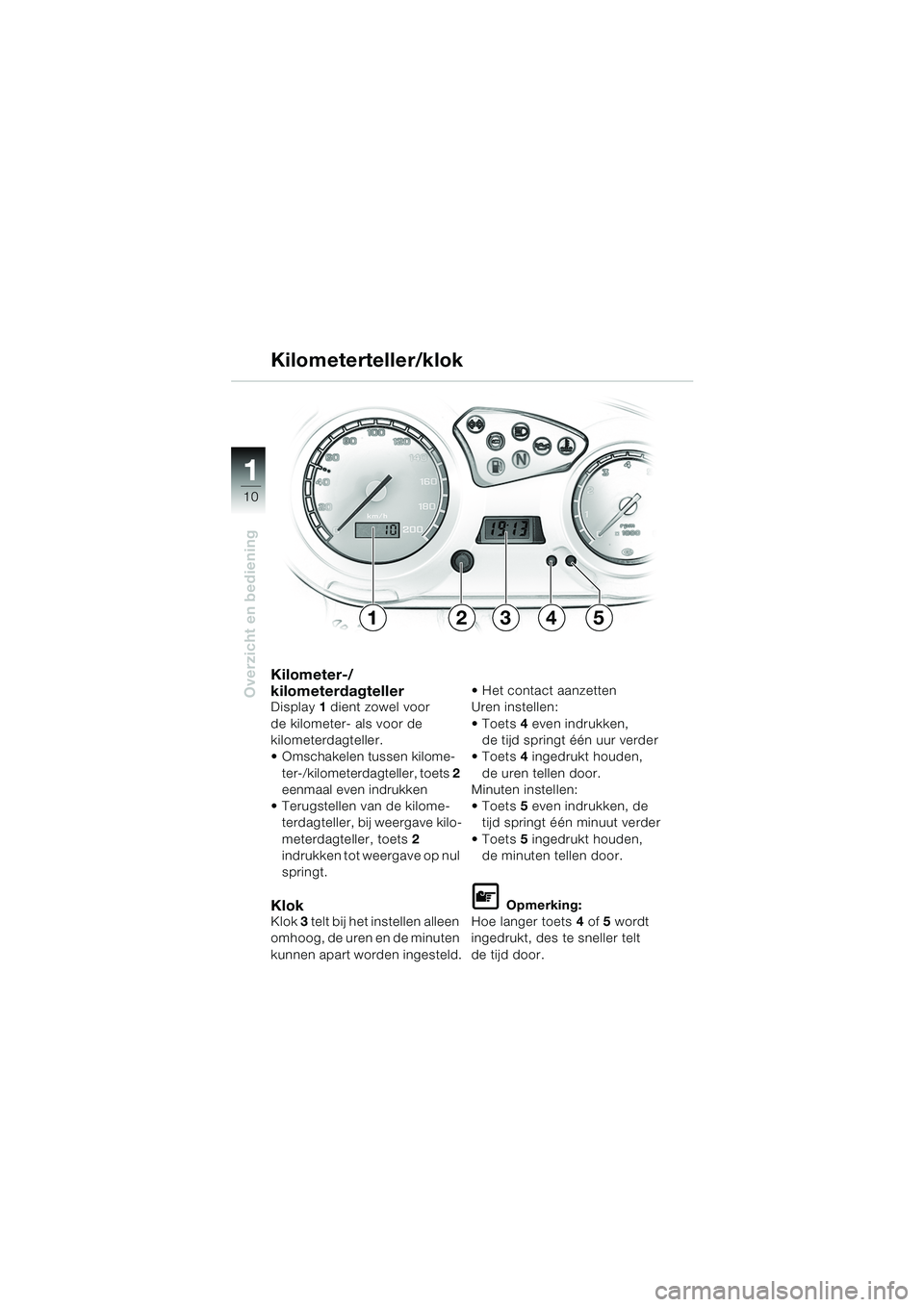

Kilometer-/
kilometerdagteller
Display 1 dient zowel voor
de kilometer- als voor de
kilometerdagteller.
 Omschakelen tussen kilome- ter-/kilometerdagteller, toets 2
eenmaal even indrukken
 Terugstellen van de kilome- terdagteller, bij weergave kilo-
meterdagteller, toets 2
indrukken tot weergave op nul
springt.
KlokKlok 3 telt bij het instellen alleen
omhoog, de uren en de minuten
kunnen apart worden ingesteld.  Het contact aanzetten
Uren instellen:
 Toets
4 even indrukken,
de tijd springt één uur verder
 Toets 4 ingedrukt houden,
de uren tellen door.
Minuten instellen:
 Toets 5 even indrukken, de
tijd springt één minuut verder
 Toets 5 ingedrukt houden,
de minuten tellen door.
L Opmerking:
Hoe langer toets 4 of 5 wordt
ingedrukt, des te sneller telt
de tijd door.
Kilometerteller/klok
12345
10R13bkn4.book Seite 10 Montag, 22. September 2003 3:54 15

111
11
Overzicht en bediening

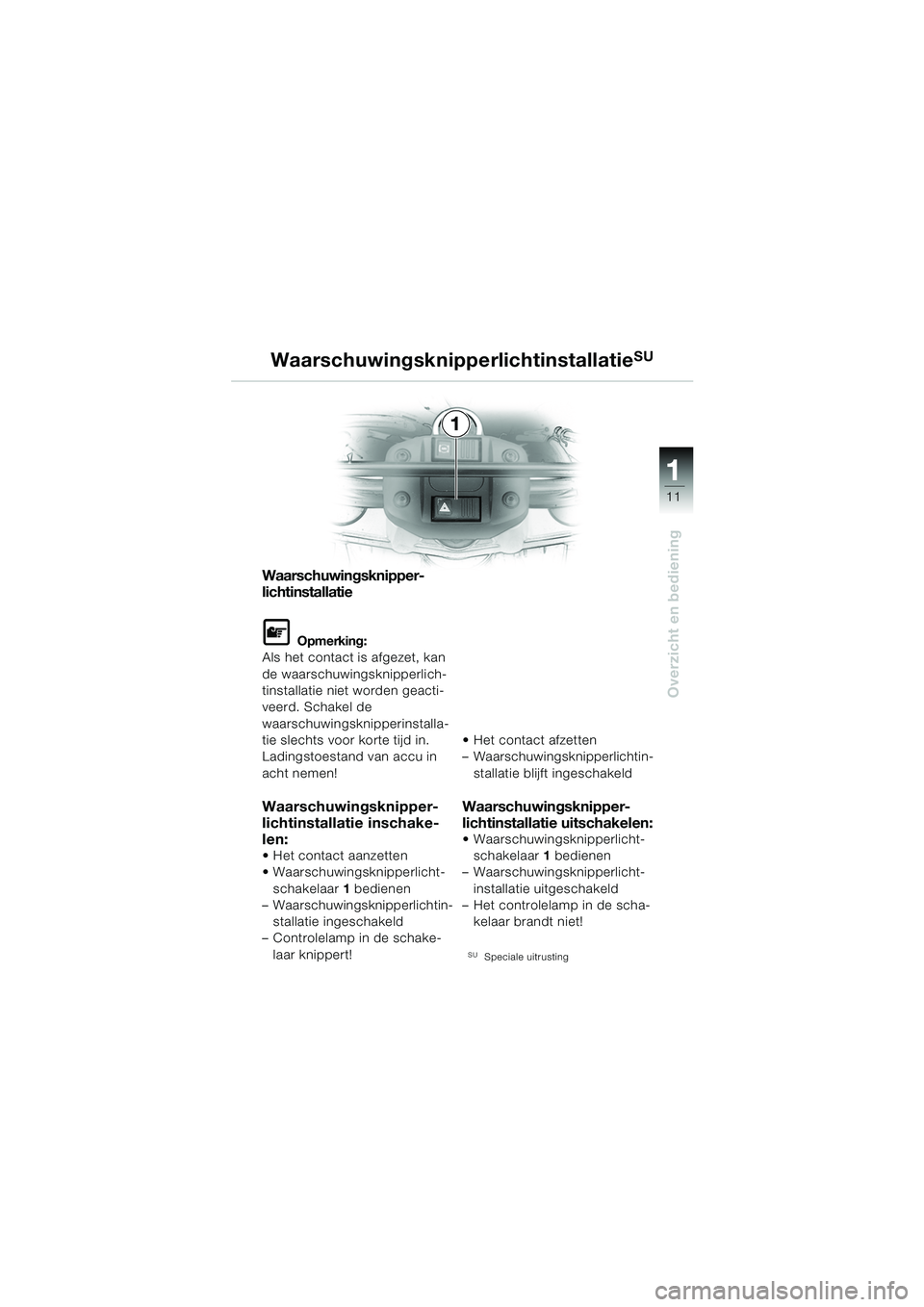

WaarschuwingsknipperlichtinstallatieSU
Waarschuwingsknipper-
lichtinstallatie
L Opmerking:
Als het contact is afgezet, kan
de waarschuwingsknipperlich-
tinstallatie niet worden geacti-
veerd. Schakel de
waarschuwingsknipperinstalla-
tie slechts voor korte tijd in.
Ladingstoestand van accu in
acht nemen!
Waarschuwingsknipper-
lichtinstallatie inschake-
len:
 Het contact aanzetten
 Waarschuwingsknipperlicht-
schakelaar 1 bedienen
– Waarschuwingsknipperlichtin-
stallatie ingeschakeld
– Controlelamp in de schake-
laar knippert!  Het contact afzetten
– Waarschuwingsknipperlichtin-
stallatie blijft ingeschakeld
Waarschuwingsknipper-
lichtinstallatie uitschakelen:
 Waarschuwingsknipperlicht-schakelaar 1 bedienen
– Waarschuwingsknipperlicht-
installatie uitgeschakeld
– Het controlelamp in de scha-
kelaar brandt niet!
SUSpeciale uitrusting
1
10R13bkn4.book Seite 11 Montag, 22. September 2003 3:54 15

11
12
Overzicht en bediening
1
2
3
4

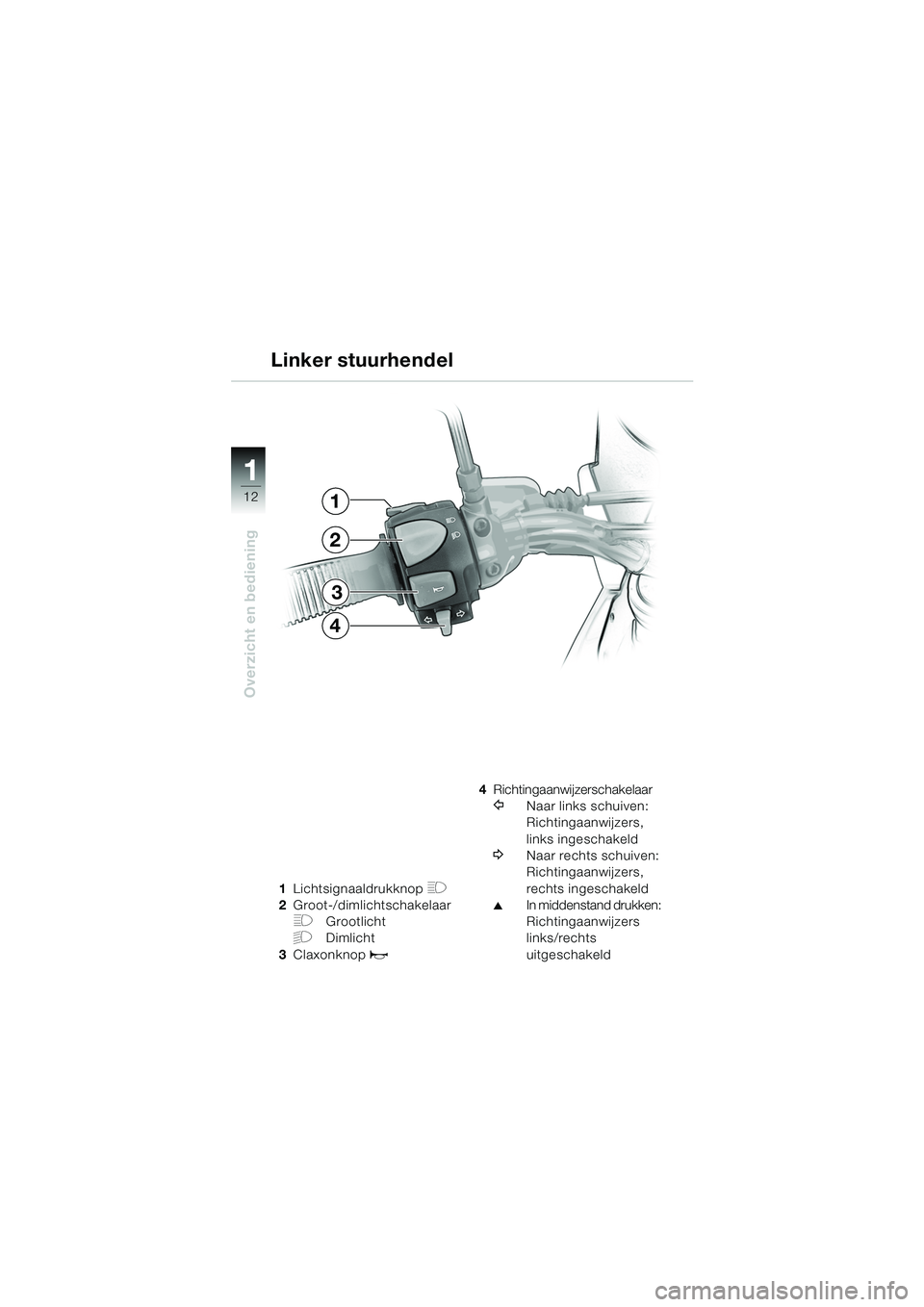

1Lichtsignaaldrukknop H
2Groot-/dimlichtschakelaar
FGrootlicht
GDimlicht
3 Claxonknop
z
4Richtingaanwijzerschakelaar
YNaar links schuiven:
Richtingaanwijzers,
links ingeschakeld
WNaar rechts schuiven:
Richtingaanwijzers,
rechts ingeschakeld
▲In middenstand drukken:
Richtingaanwijzers
links/rechts
uitgeschakeld
Linker stuurhendel
10R13bkn4.book Seite 12 Montag, 22. September 2003 3:54 15

111
13
Overzicht en bediening
5
7
6

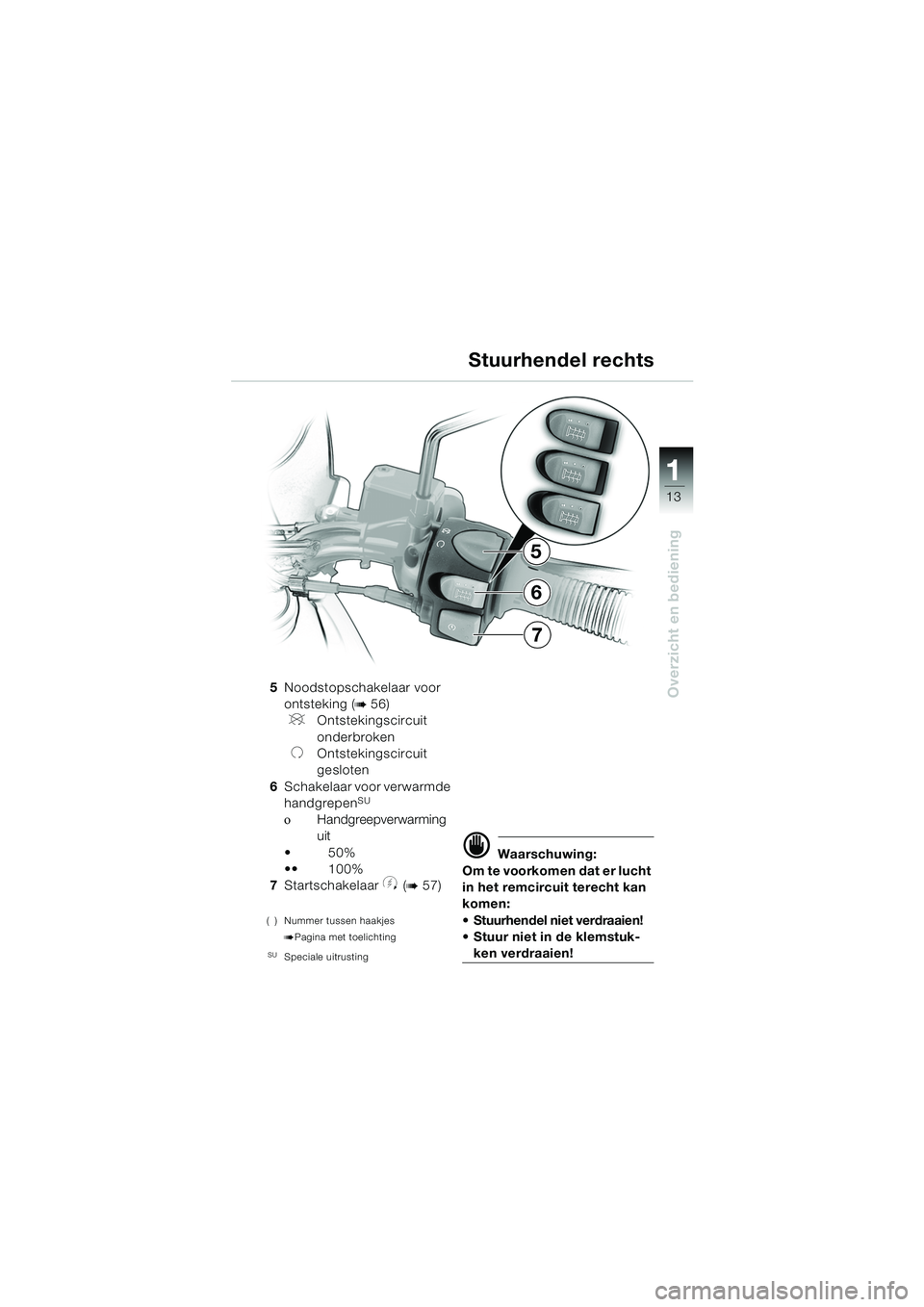

5Noodstopschakelaar voor
ontsteking (
b56)
VOntstekingscircuit
onderbroken
UOntstekingscircuit
gesloten
6 Schakelaar voor verwarmde
handgrepen
SU
οHandgreepverwarming
uit
50%
 100%
7 Startschakelaar
y (b57)
( ) Nummer tussen haakjes
bPagina met toelichting
SUSpeciale uitrusting
d Waarschuwing:
Om te voorkomen dat er lucht
in het remcircuit terecht kan
komen:
 Stuurhendel niet verdraaien!
 Stuur niet in de klemstuk-
ken verdraaien!
Stuurhendel rechts
10R13bkn4.book Seite 13 Montag, 22. September 2003 3:54 15

11
14
Overzicht en bediening

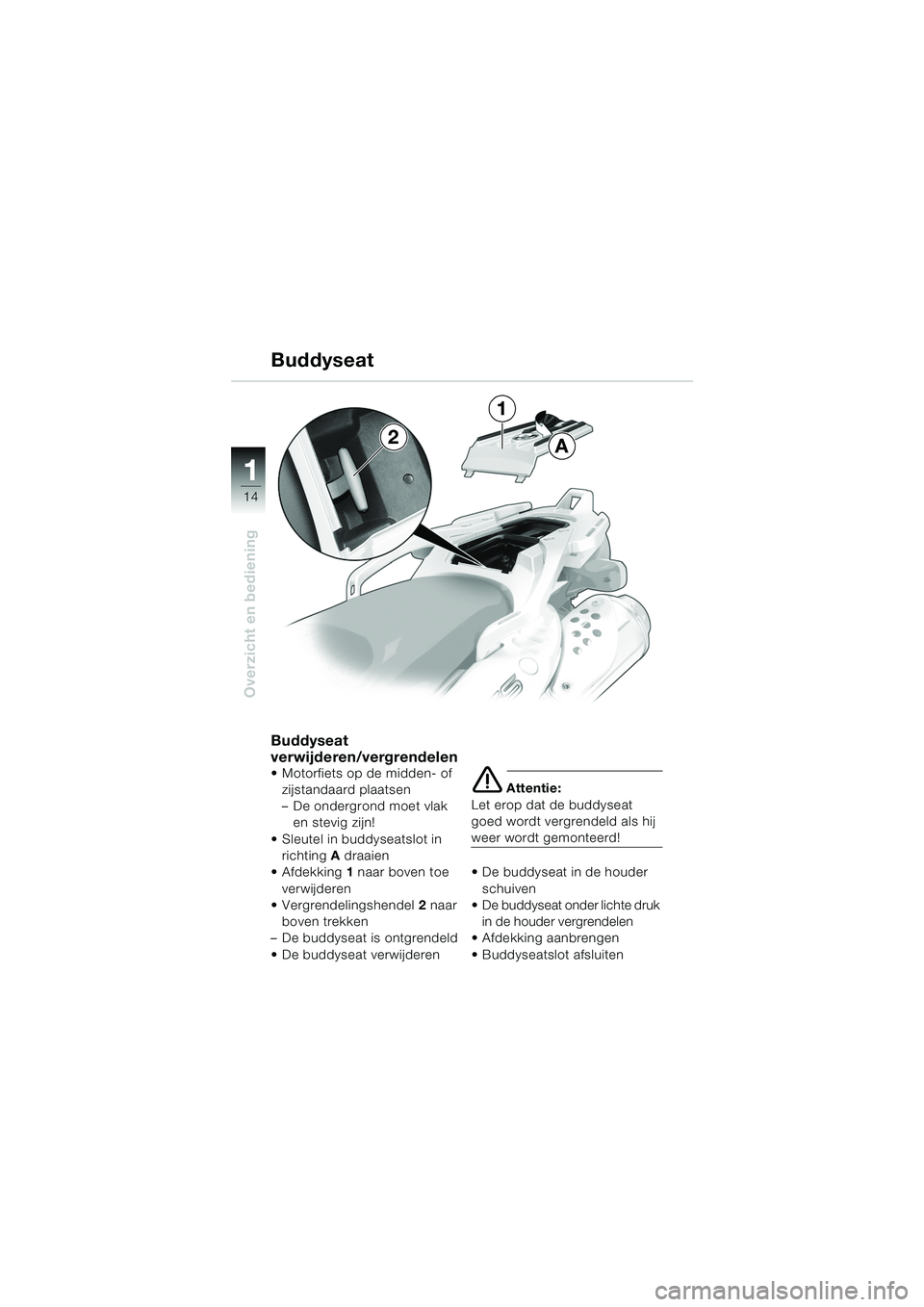

Buddyseat
verwijderen/vergrendelen
 Motorfiets op de midden- of zijstandaard plaatsen
– De ondergrond moet vlak en stevig zijn!
 Sleutel in buddyseatslot in richting A draaien
Afdekking 1 naar boven toe
verwijderen
 Vergrendelingshendel 2 naar
boven trekken
– De buddyseat is ontgrendeld
 De buddyseat verwijderene Attentie:
Let erop dat de buddyseat
goed wordt vergrendeld als hij
weer wordt gemonteerd!
 De buddyseat in de houder schuiven
 De buddyseat onder lichte druk
in de houder vergrendelen
 Afdekking aanbrengen
 Buddyseatslot afsluiten
Buddyseat
A
1
2
