2003 BMW MOTORRAD F 650 CS Manual de instrucciones (in Spanish)

1
23
Control de seguridad
2
Aceite para el motor
Controlar el nivel de aceite
e Atención:
El testigo luminoso de adver-
tencia de la presión del aceite
del motor rojo
p (b7) brilla
solamente si la bomba de acei-
te no transporta aceite, o si dis-
minuye considerablemente su
rendimiento; no asume en nin-
gún caso funciones de supervi-
sión del nivel de aceite. Una vez
que se ha alcanzado la presión
de servicio de aceite, al cabo
de unos 1 – 2 segundos, se
apaga el testigo luminoso de
advertencia; durante la marcha
no debe encenderse nunca el
testigo de advertencia de la
presión del aceite del motor
rojo
p. Controlar el nivel de
aceite en cada estancia o, al
menos, en cada segunda es-
tancia en la gasolinera para re-
postar.
e Atención:
Durante fases prolongadas de
inmovilización puede disminuir
el nivel de aceite. En ese caso,
y solamente después de medir
como se ha indicado el nivel de
aceite, completarlo con aceite
nuevo
Controlar el nivel del aceite
siempre en caliente, con el mo-
tor a la temperatura de servicio.
Si se controla el nivel de aceite
con el motor frío, después de
haber puesto en marcha breve-
mente el motor o a una tempe-
ratura baja en el motor, se ob-
tendrá un resultado equivocado
y se llenará el motor con un vo-
lumen erróneo de aceite
10K14bke2.book Seite 23 Montag, 15. September 2003 12:36 12

24
Control de seguridad
2
Aceite para el motor
L Aviso:
El control exacto del nivel de
aceite depende de la tempera-
tura del aceite en el motor.
Cuanto mayor sea la tempera-
tura del aceite, mayor es el nivel
en el depósito.
A fin de evitar llenar el motor
con un volumen excesivo, es
razonable controlar el nivel de
aceite después de un recorrido
con la motocicleta. Colocar la motocicleta en
posición recta
– La superficie de apoyo
debe ser estable y horizon-
tal.
– Controlar el nivel de aceite en
caliente, con el motor a la
temperatura de servicio (des-
pués de un recorrido con la
motocicleta, o dejando el
motor en marcha hasta que
se conecte el ventilador)
 Dejar el motor en marcha al
ralentí, al menos durante
1minuto
Apagar el motor
 Desenroscar el tapón ros-
cado 2
e Atención:
Para evitar daños en el motor:
– Evitar que el aceite supere la
marca de máximo.
– Evitar que el aceite descienda
por debajo de la marca de
mínimo.
10K14bke2.book Seite 24 Montag, 15. September 2003 12:36 12

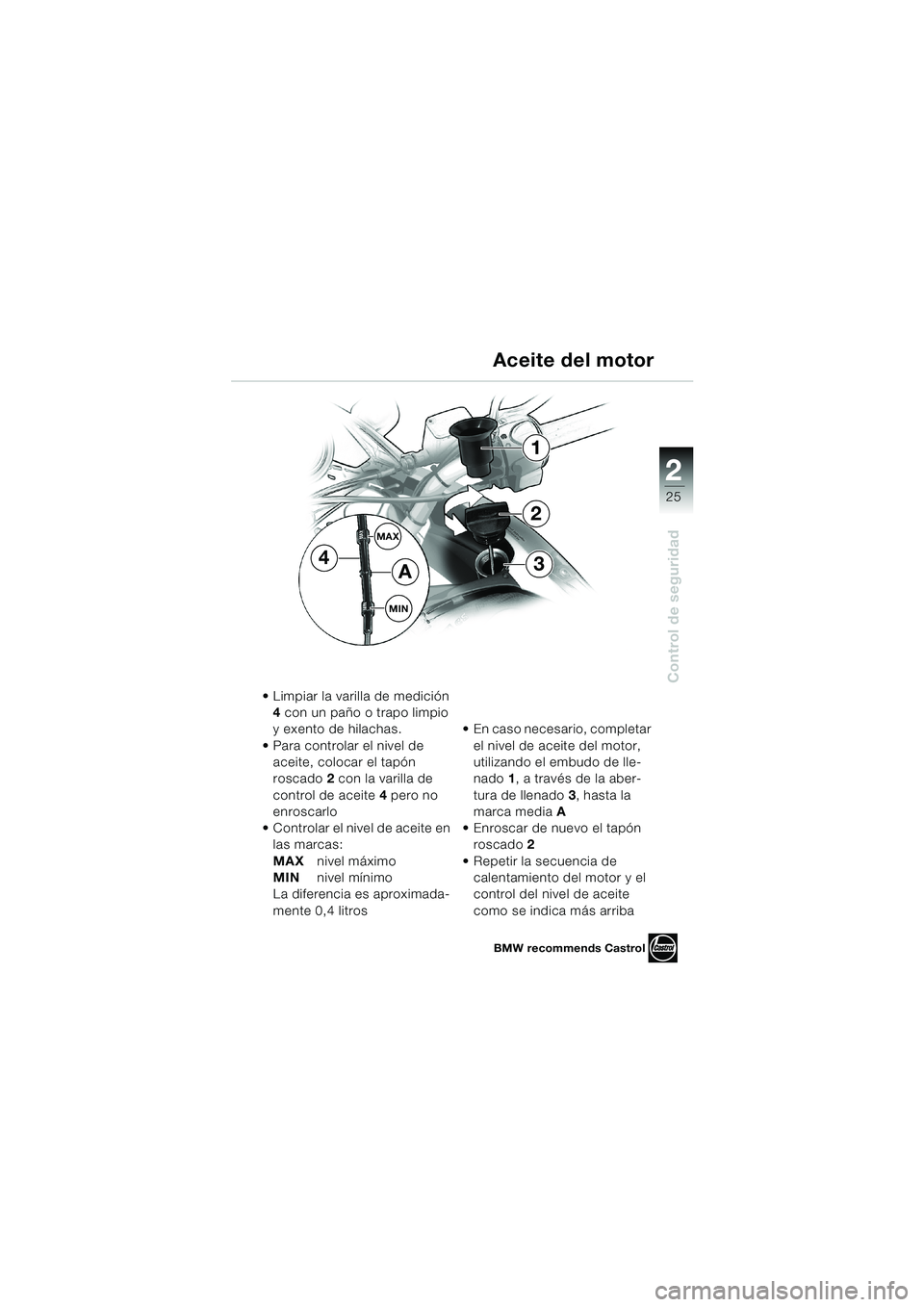

1
25
Control de seguridad
2
MAX
MIN
1
34
2
A
 Limpiar la varilla de medición
4 con un paño o trapo limpio
y exento de hilachas.
 Para controlar el nivel de
aceite, colocar el tapón
roscado2 con la varilla de
control de aceite 4 pero no
enroscarlo
 Controlar el nivel de aceite en
las marcas:
MAXnivel máximo
MINnivel mínimo
La diferencia es aproximada-
mente 0,4 litros En caso necesario, completar
el nivel de aceite del motor,
utilizando el embudo de lle-
nado 1, a través de la aber-
tura de llenado 3, hasta la
marca media A
 Enroscar de nuevo el tapón
roscado 2
 Repetir la secuencia de
calentamiento del motor y el
control del nivel de aceite
como se indica más arriba
Aceite del motor
BMW recommends Castrol
10K14bke2.book Seite 25 Montag, 15. September 2003 12:36 12

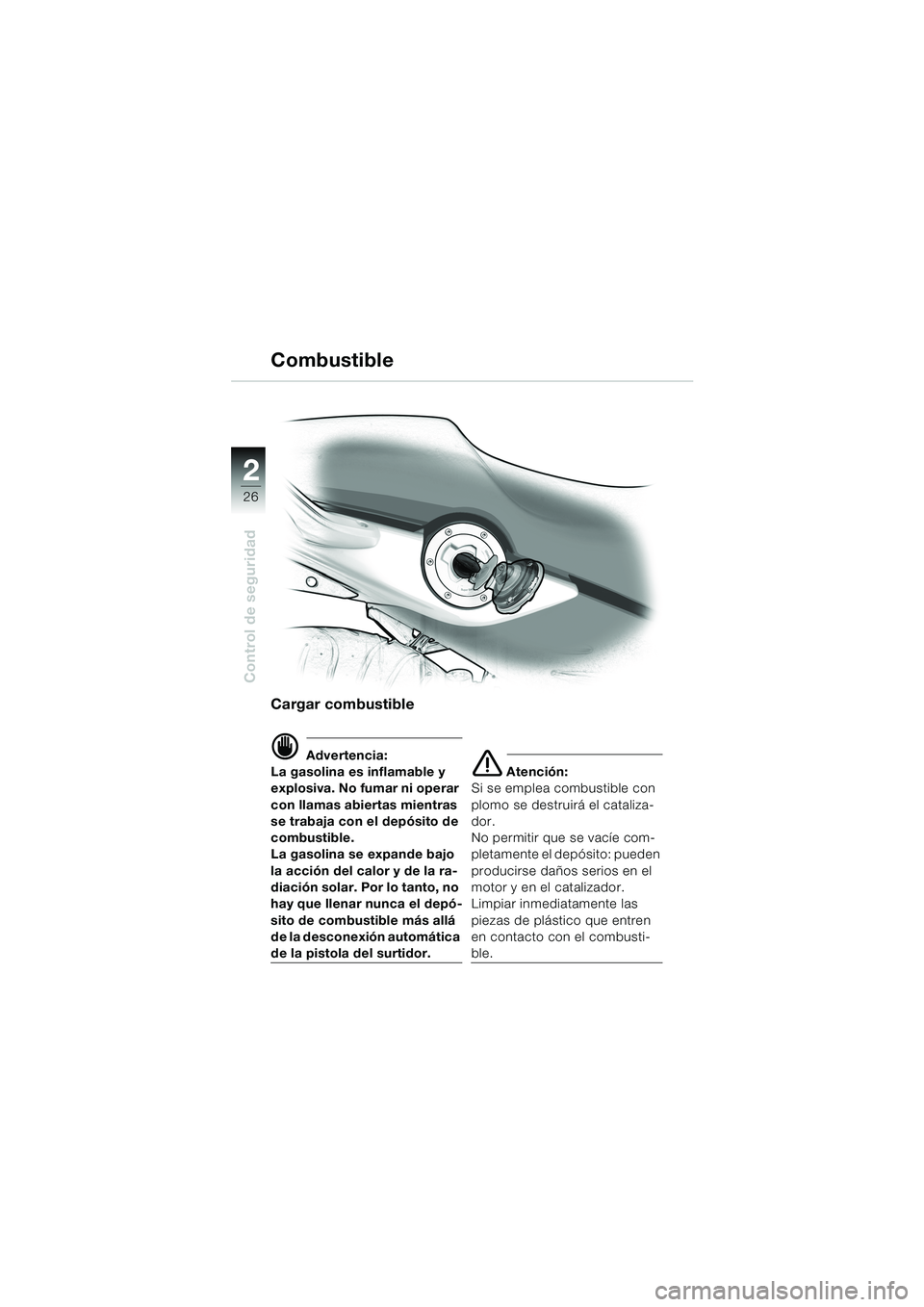

26
Control de seguridad
2
Cargar combustible
d Advertencia:
La gasolina es inflamable y
explosiva. No fumar ni operar
con llamas abiertas mientras
se trabaja con el depósito de
combustible.
La gasolina se expande bajo
la acción del calor y de la ra-
diación solar. Por lo tanto, no
hay que llenar nunca el depó-
sito de combustible más allá
de la desconexión automática
de la pistola del surtidor.
e Atención:
Si se emplea combustible con
plomo se destruirá el cataliza-
dor.
No permitir que se vacíe com-
pletamente el depósito: pueden
producirse daños serios en el
motor y en el catalizador.
Limpiar inmediatamente las
piezas de plástico que entren
en contacto con el combusti-
ble.
Combustible
10K14bke2.book Seite 26 Montag, 15. September 2003 12:36 12

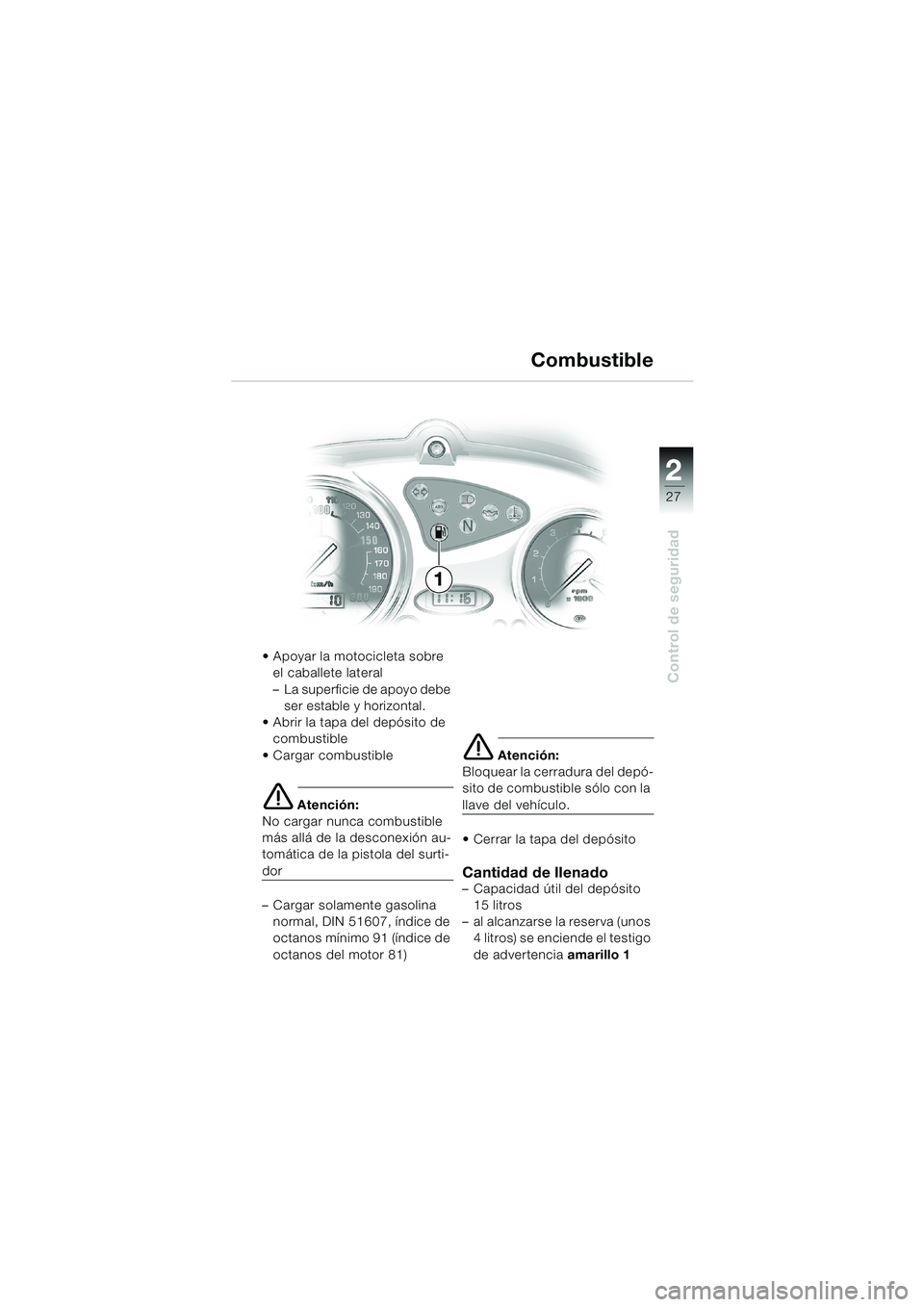

1
27
Control de seguridad
2
 Apoyar la motocicleta sobre
el caballete lateral
– La superficie de apoyo debe
ser estable y horizontal.
 Abrir la tapa del depósito de
combustible
Cargar combustible
e Atención:
No cargar nunca combustible
más allá de la desconexión au-
tomática de la pistola del surti-
dor
– Cargar solamente gasolina
normal, DIN 51607, índice de
octanos mínimo 91 (índice de
octanos del motor 81)
e Atención:
Bloquear la cerradura del depó-
sito de combustible sólo con la
llave del vehículo.
 Cerrar la tapa del depósito
Cantidad de llenado– Capacidad útil del depósito
15 litros
– al alcanzarse la reserva (unos
4 litros) se enciende el testigo
de advertencia amarillo 1
Combustible
1
10K14bke2.book Seite 27 Montag, 15. September 2003 12:36 12

28
Control de seguridad
2
Holgura de la maneta del
embrague
e Atención:
Si se conduce con una holgura
demasiado reducida en la ma-
neta del embrague se puede
deteriorar el embrague.
El reglaje básico del embrague
se lleva a cabo durante la Ins-
pección BMW.
Control:
 Accionar la maneta hasta
notar una resistencia patente
 Medir la holgura
Valor nominal: B = 1…2 mmReglaje:
 Recoger el fuelle 5
 Soltar la contratuerca4
 Girar el tornillo de ajuste 6 en el
sentido correspondiente
 Apretar de nuevo a fondo la
contratuerca 4
 Controlar la holgura y ajustarla
si es necesario
 Colocar de nuevo el fuelle 5
por encima de la contratuerca
4 y el tornillo de ajuste 6 Ajustar la maneta del
embrague
 Ajustar una separación ergo-
nómica, modificando la posi-
ción de la rueda de ajuste A:
– Posición 1: separación mínima
– Posición 3: separación máxima
Manetas
6
4
B
5
A
31
10K14bke2.book Seite 28 Montag, 15. September 2003 12:36 12

1
29
Control de seguridad
2
Controlar la presión de
frenado
d Advertencia:
Para evitar que pueda entrar
aire en el circuito del líquido
de frenos:
– No girar el manillar en los
caballetes de apriete
– No girar los puños del mani-
llar.
Variaciones repentinas de la
holgura de la maneta/del
pedal o una pérdida de la
resistencia de ésta son con-
secuencia de deficiencias en
el sistema hidráulico.
Por lo tanto, antes de comen-
zar el viaje hay que verificar la
presión en el pedal y en la ma-
neta de freno.
d Advertencia:
No circule si tiene dudas so-
bre la seguridad funcional del
equipo de frenos.
Acuda inmediatamente a un
taller especializado, a ser po-
sible a un Concesionario de
Motocicletas BMW.
Manetas
10K14bke2.book Seite 29 Montag, 15. September 2003 12:36 12

30
Control de seguridad
2
Tareas relacionadas con
el equipo de frenos
d Advertencia:
A fin de garantizar la seguri-
dad funcional del equipo de
frenos, le recomendamos que
acuda a un taller especializa-
do para la ejecución de todos
los trabajos relacionados con
este equipo y, a ser posible, a
un Concesionario de Motoci-
cletas BMW
Controlar el equipo de
frenos
d Advertencia:
Variaciones repentinas en la
holgura de la maneta o el pe-
dal del freno o una pérdida de
la resistencia en éstos son
consecuencia de deficiencias
en el sistema hidráulico de
los frenos.
Por lo tanto, antes de comen-
zar el viaje hay que verificar la
presión en el pedal y en la
maneta del freno y controlar
el funcionamiento del equipo
de frenos.
No circule si tiene dudas so-
bre la seguridad funcional del
equipo de frenos.
No hay que modificar bajo
ningún concepto la posición
del tornillo en el pedal del fre-
no.
Acuda inmediatamente a un
taller especializado, a ser po-
sible a un Concesionario de
Motocicletas BMW.
Equipo de frenos – Generalidades
10K14bke2.book Seite 30 Montag, 15. September 2003 12:36 12
