Schema generale e comandi

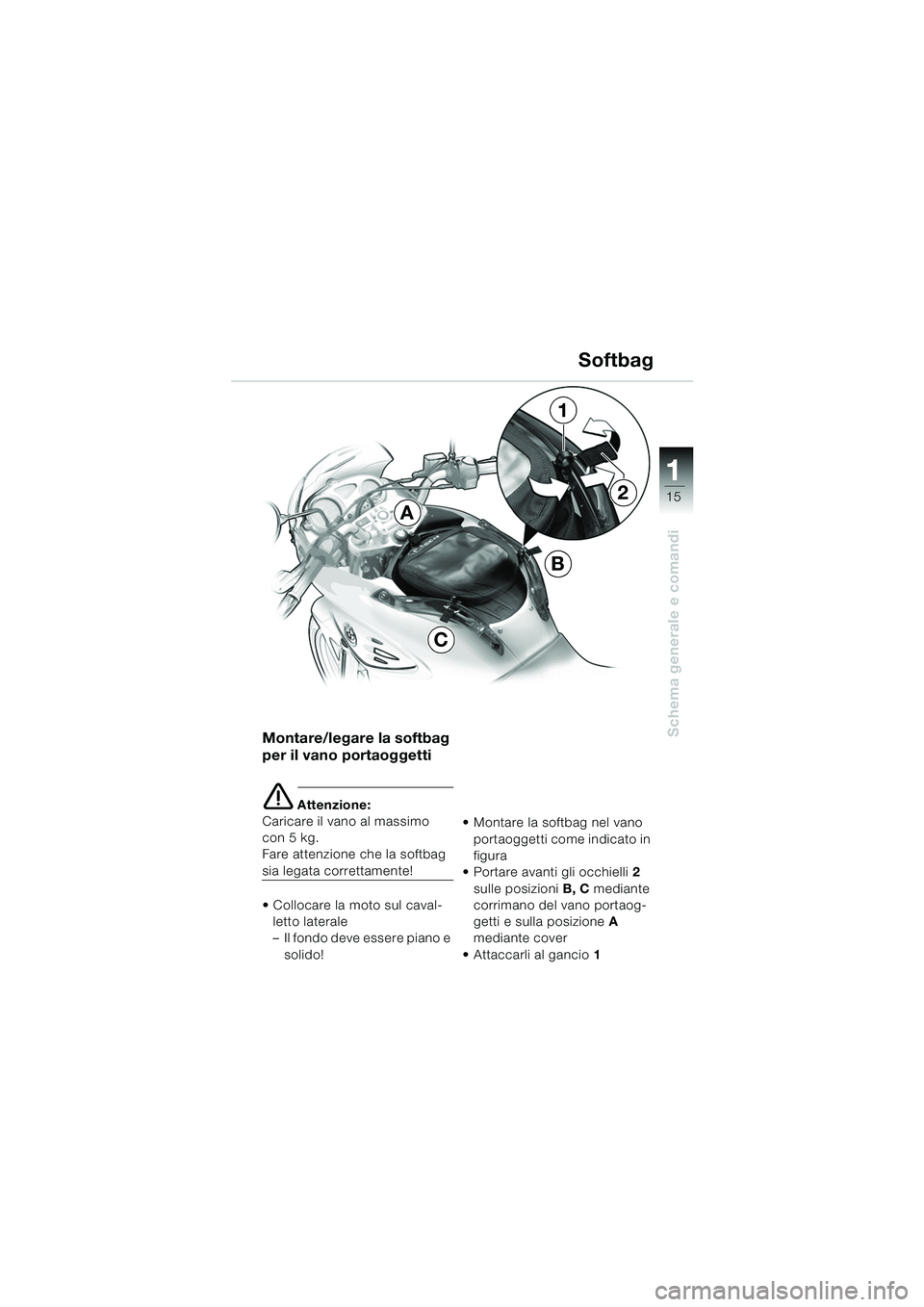

Softbag
Montare/legare la softbag
per il vano portaoggetti
e Attenzione:
Caricare il vano al massimo
con 5 kg.
Fare attenzione che la softbag
sia legata correttamente!
 Collocare la moto sul caval-
letto laterale
– Il fondo deve essere piano e solido!  Montare la softbag nel vano
portaoggetti come indicato in
figura
 Portare avanti gli occhielli 2
sulle posizioni B, C mediante
corrimano del vano portaog-
getti e sulla posizione A
mediante cover
 Attaccarli al gancio 1
C
B
A
1
2
10K14bki2.book Seite 15 Montag, 15. September 2003 1:05 13

11
16
Schema generale e comandi
1

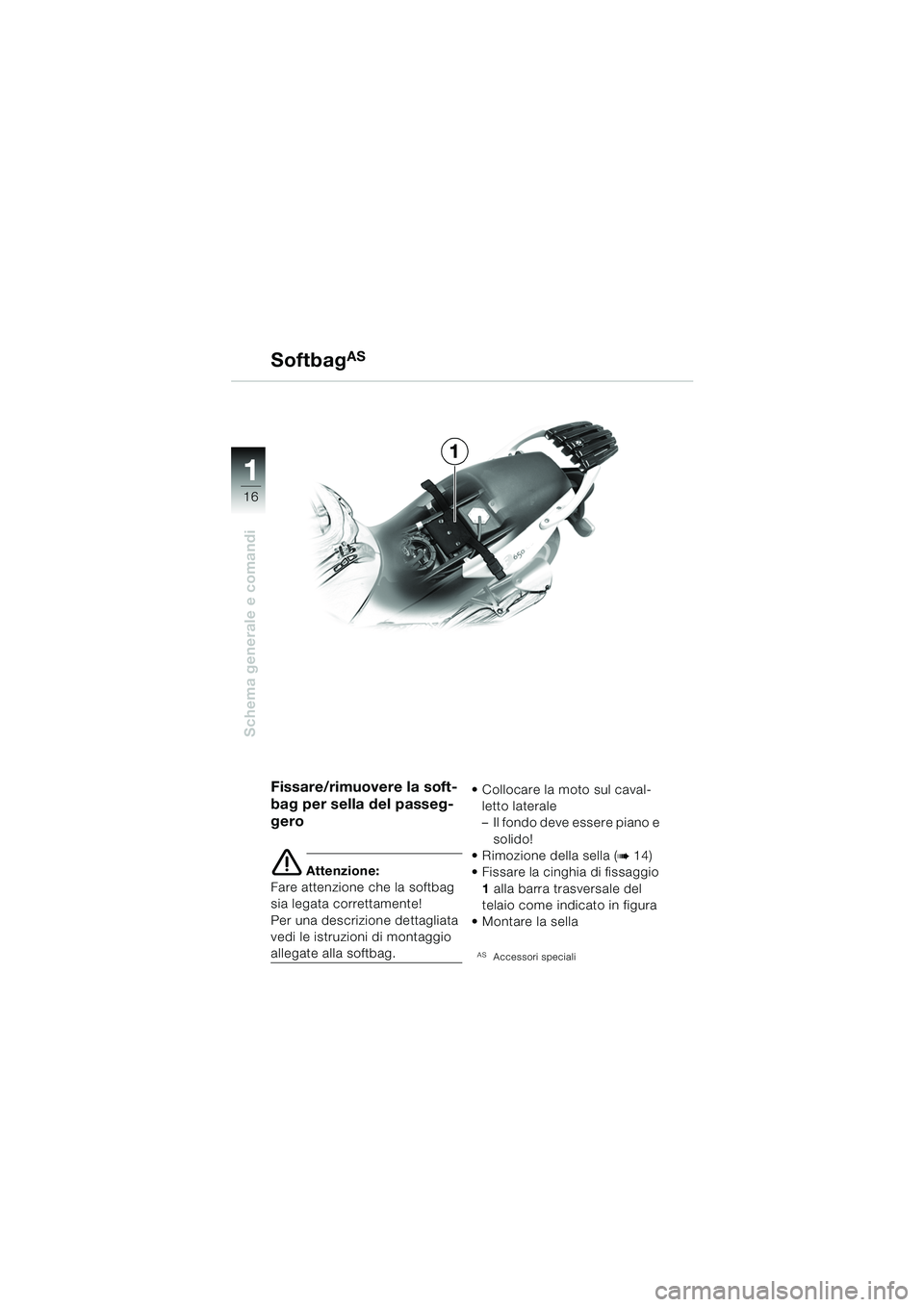

Softbag
AS
Fissare/rimuovere la soft-
bag per sella del passeg-
gero
e Attenzione:
Fare attenzione che la softbag
sia legata correttamente!
Per una descrizione dettagliata
vedi le istruzioni di montaggio
allegate alla softbag.  Collocare la moto sul caval-
letto laterale
– Il fondo deve essere piano e solido!
 Rimozione della sella (
b14)
 Fissare la cinghia di fissaggio
1 alla barra trasversale del
telaio come indicato in figura
 Montare la sella
AS Accessori speciali
10K14bki2.book Seite 16 Montag, 15. September 2003 1:05 13

111
17
Schema generale e comandi

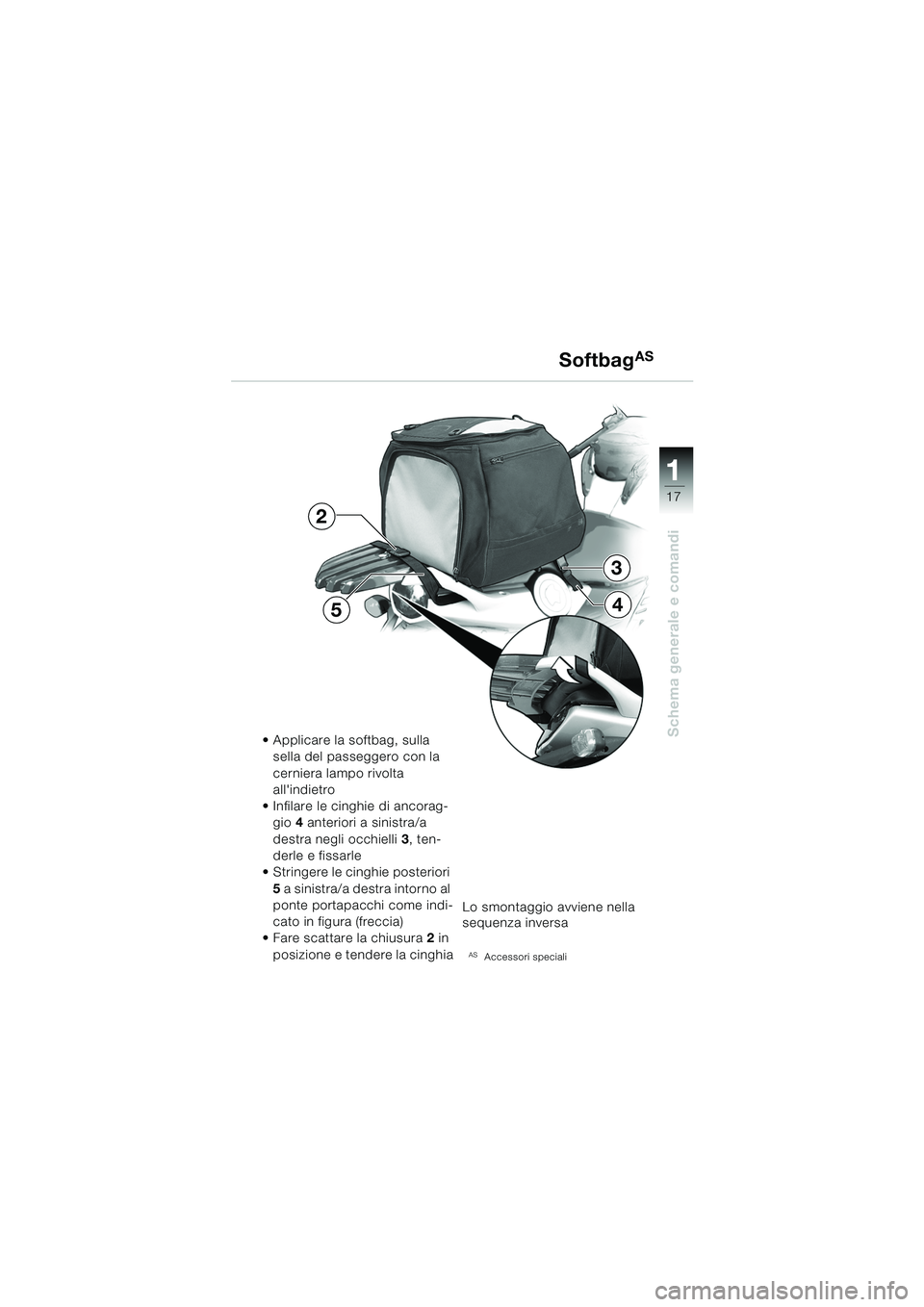

SoftbagAS
• Applicare la softbag, sulla sella del passeggero con la
cerniera lampo rivolta
all'indietro
 Infilare le cinghie di ancorag- gio 4 anteriori a sinistra/a
destra negli occhielli 3, ten-
derle e fissarle
 Stringere le cinghie posteriori
5 a sinistra/a destra intorno al
ponte portapacchi come indi-
cato in figura (freccia)
 Fare scattare la chiusura 2 in
posizione e tendere la cinghia Lo smontaggio avviene nella
sequenza inversa
AS Accessori speciali
2
54
3
10K1401i2.fm Seite 17 Montag, 29. September 2003 4:21 16

11
18
Schema generale e comandiFissare/rimuovere la
softbag per il ponte
portapacchi
e Attenzione:
Caricare il ponte portapacchi al
massimo con 5 kg.
Fare attenzione che la softbag
sia legata correttamente!
Per una descrizione dettagliata
vedi le istruzioni di montaggio
allegate alla softbag.
AS Accessori speciali
 Collocare la moto sul caval- letto laterale
– Il fondo deve essere piano e
solido!
Spostare la softbag 1 da die-
tro in direzione A sul ponte
portapacchi 3
 Bloccare le due chiusure a velcro 4 in direzione C
 Con la softbag per la sella
passeggero montata, aggan-
ciare la cerniera lampo 2 e
chiuderla in direzione B
Lo smontaggio avviene nella
sequenza inversa

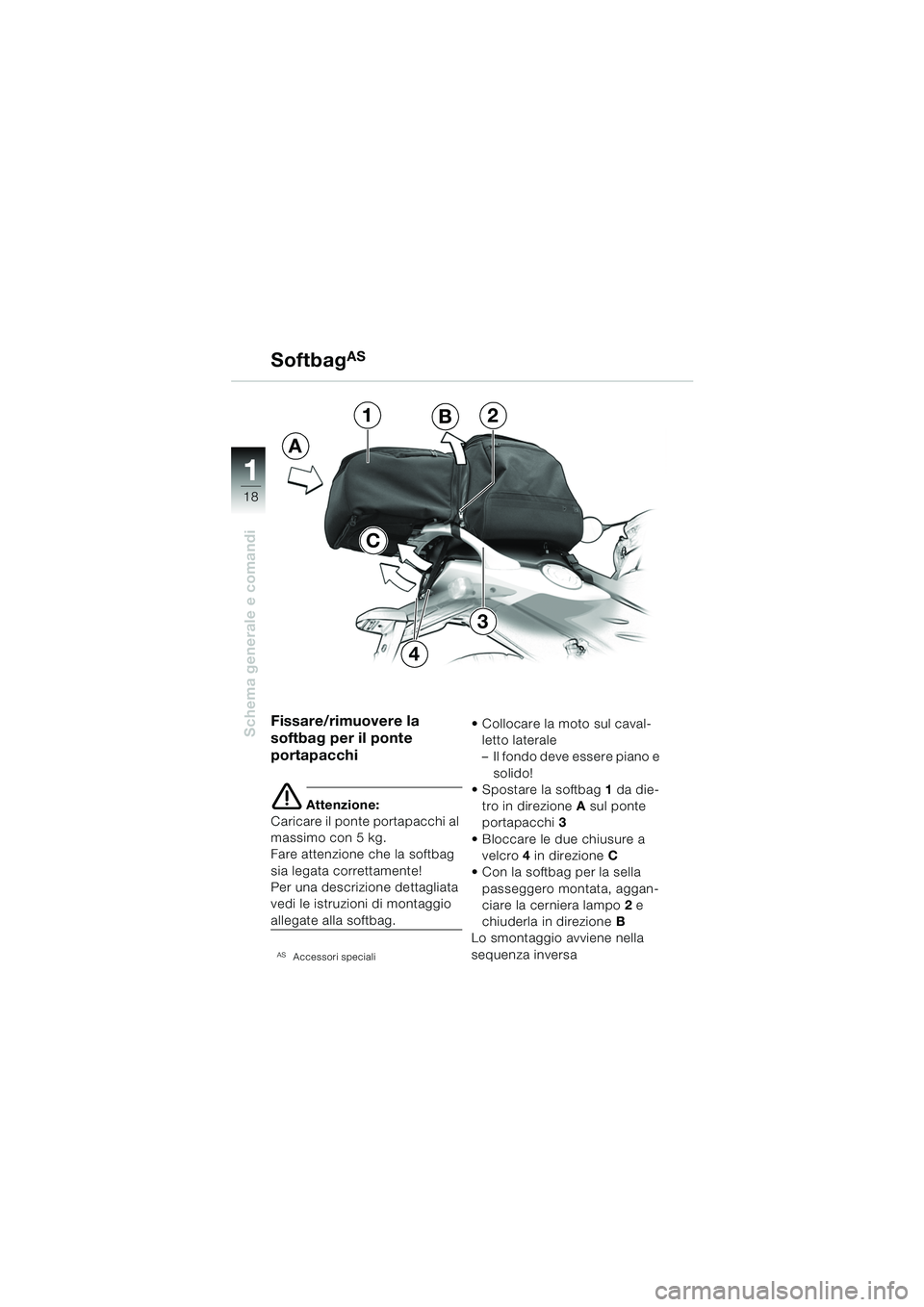

SoftbagAS
12
3
4
A
B
C
10K14bki2.book Seite 18 Montag, 15. September 2003 1:05 13

111
19
Schema generale e comandi
A
1

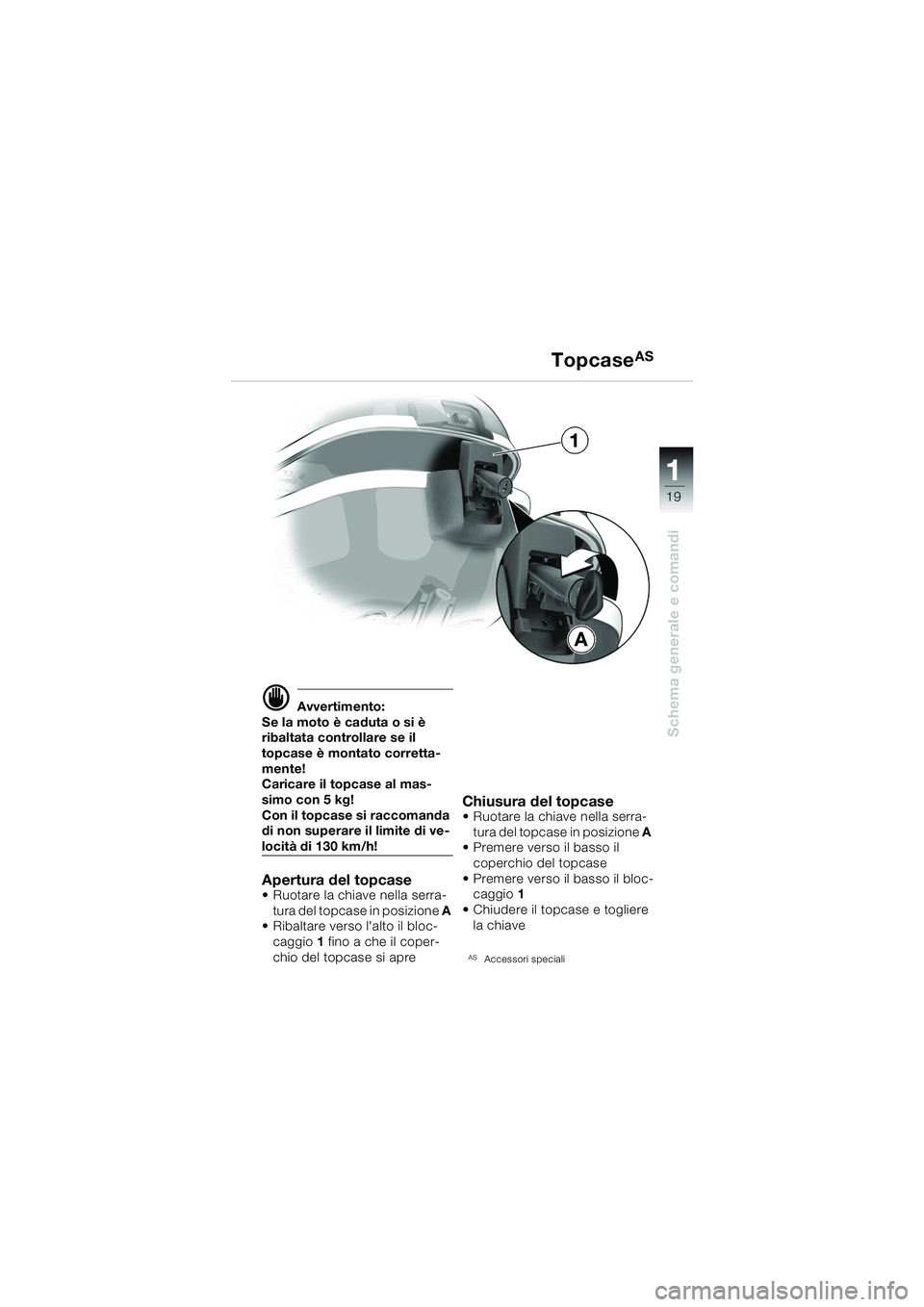

Topcase
AS
d Avvertimento:
Se la moto è caduta o si è
ribaltata controllare se il
topcase è montato corretta-
mente!
Caricare il topcase al mas-
simo con 5 kg!
Con il topcase si raccomanda
di non superare il limite di ve-
locità di 130 km/h!
Apertura del topcase Ruotare la chiave nella serra- tura del topcase in posizione A
 Ribaltare verso l'alto il bloc-
caggio 1 fino a che il coper-
chio del topcase si apre
Chiusura del topcase Ruotare la chiave nella serra- tura del topcase in posizione A
 Premere verso il basso il
coperchio del topcase
 Premere verso il basso il bloc- caggio 1
 Chiudere il topcase e togliere la chiave
AS Accessori speciali
10K14bki2.book Seite 19 Montag, 15. September 2003 1:05 13

11
20
Schema generale e comandi

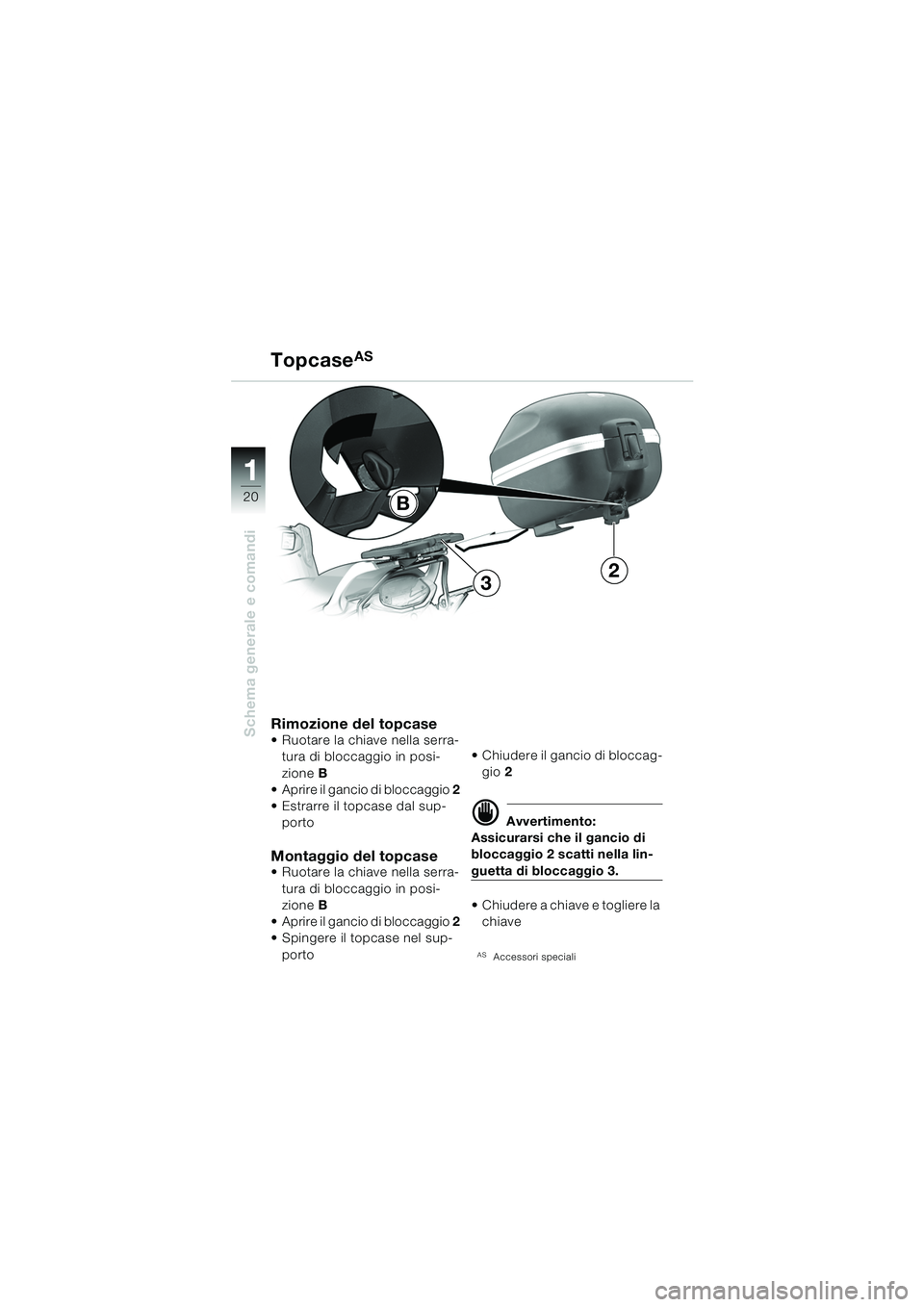

TopcaseAS
Rimozione del topcase Ruotare la chiave nella serra-tura di bloccaggio in posi-
zione B
 Aprire il gancio di bloccaggio 2
 Estrarre il topcase dal sup- porto
Montaggio del topcase Ruotare la chiave nella serra-
tura di bloccaggio in posi-
zione B
 Aprire il gancio di bloccaggio 2
 Spingere il topcase nel sup-
porto  Chiudere il gancio di bloccag-
gio 2
d Avvertimento:
Assicurarsi che il gancio di
bloccaggio 2 scatti nella lin-
guetta di bloccaggio 3.
 Chiudere a chiave e togliere la chiave
AS Accessori speciali
2
B
3
10K14bki2.book Seite 20 Montag, 15. September 2003 1:05 13

1
21
Controlli di sicurezza
2

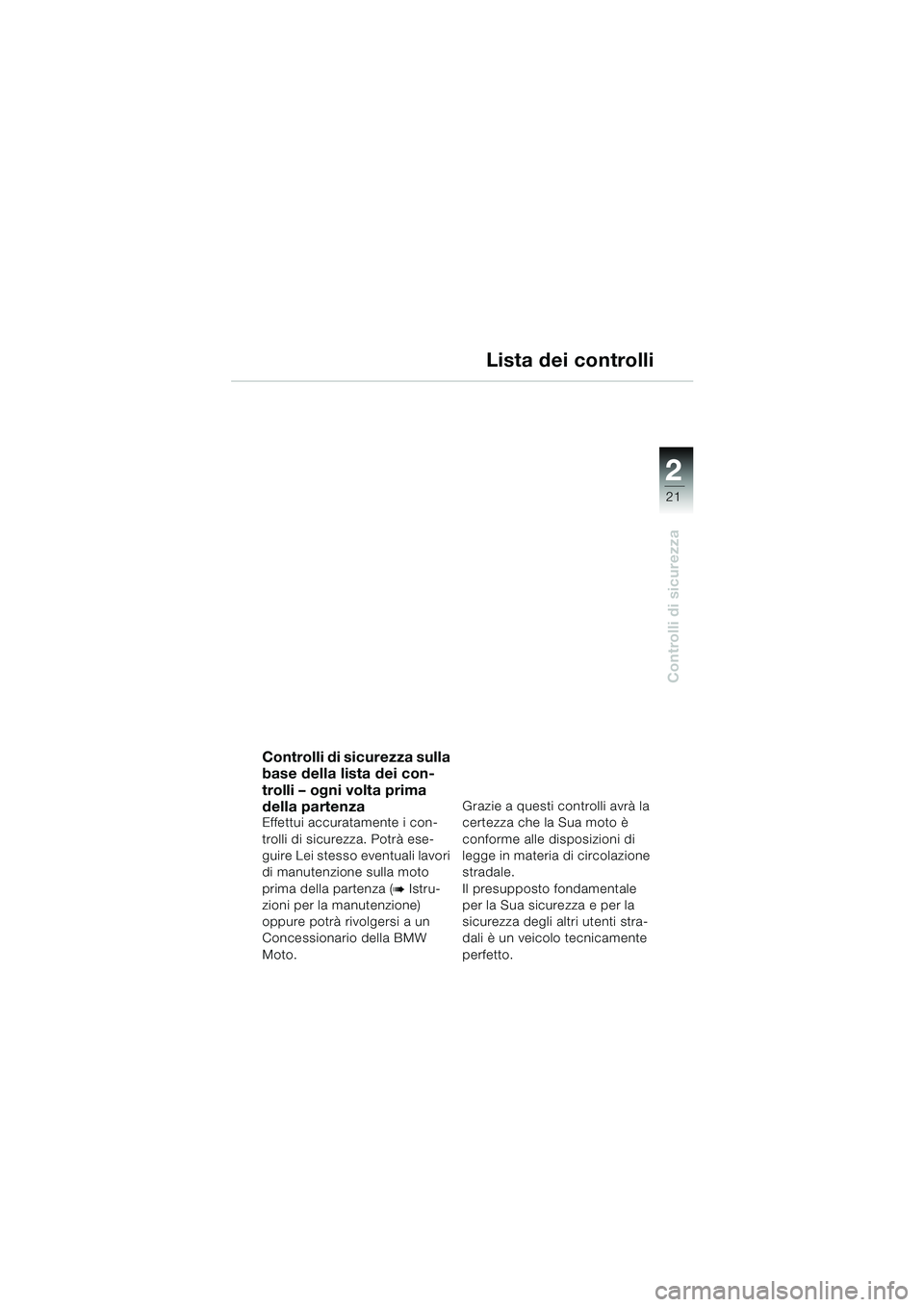

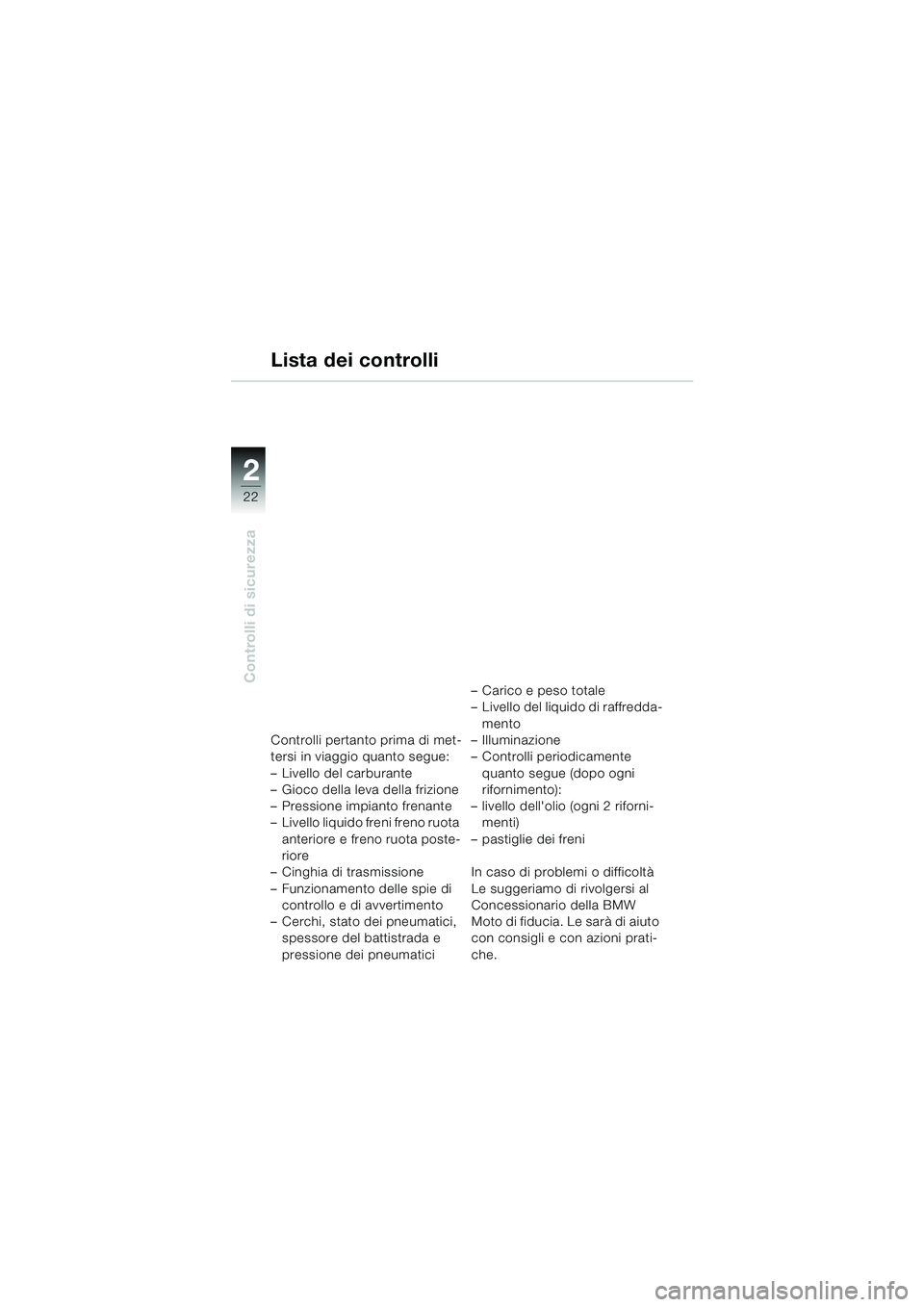

Lista dei controlli
Controlli di sicurezza sulla
base della lista dei con-
trolli – ogni volta prima
della partenza
Effettui accuratamente i con-
trolli di sicurezza. Potrà ese-
guire Lei stesso eventuali lavori
di manutenzione sulla moto
prima della partenza (
b Istru-
zioni per la manutenzione)
oppure potrà rivolgersi a un
Concessionario della BMW
Moto. Grazie a questi controlli avrà la
certezza che la Sua moto è
conforme alle disposizioni di
legge in materia di circolazione
stradale.
Il presupposto fondamentale
per la Sua sicurezza e per la
sicurezza degli altri utenti stra-
dali è un veicolo tecnicamente
perfetto.
