2003 BMW MOTORRAD F 650 CS Betriebsanleitung (in German)

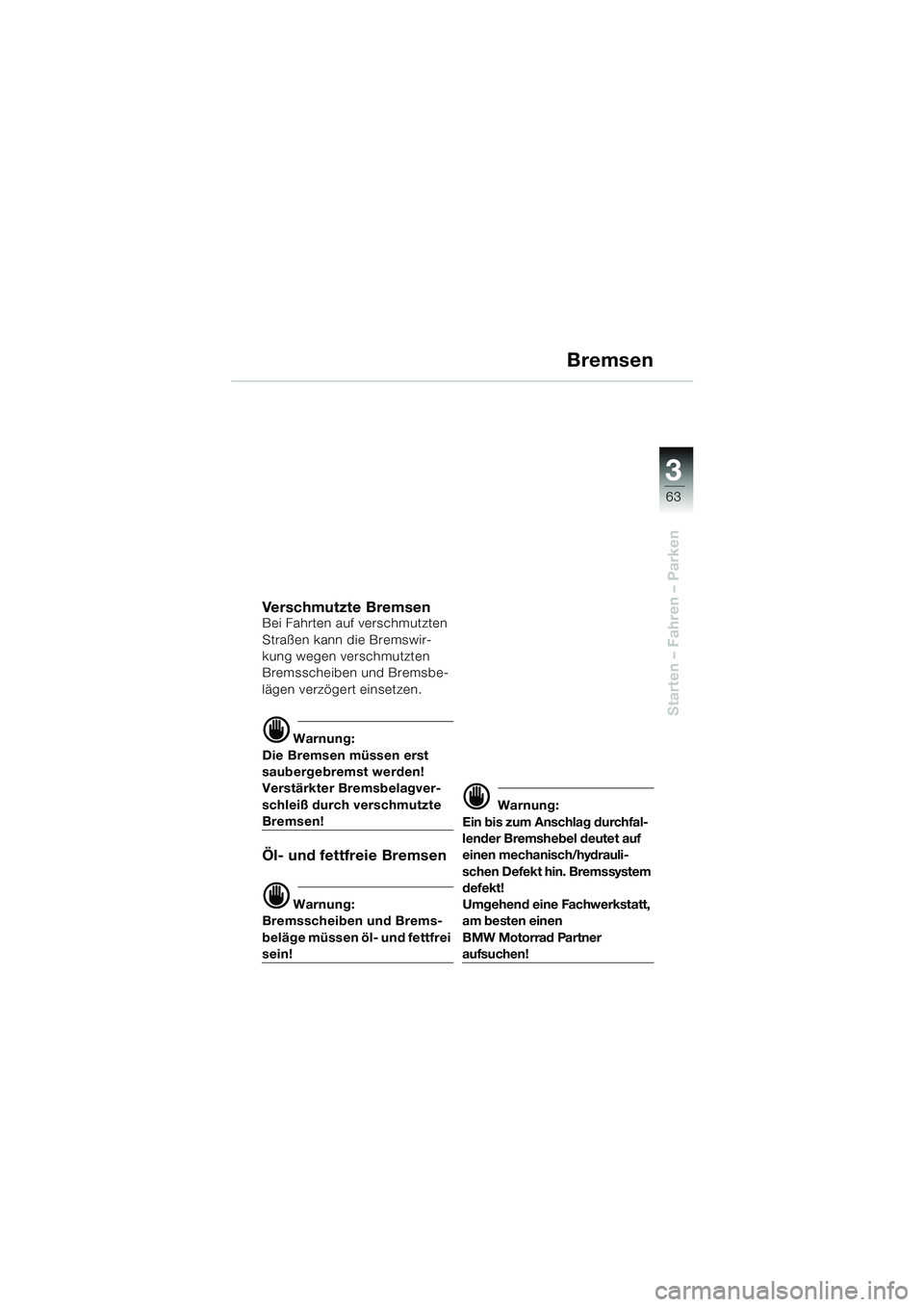

3
63
Starten – Fahren – Parken
Bremsen
Verschmutzte BremsenBei Fahrten auf verschmutzten
Straßen kann die Bremswir-
kung wegen verschmutzten
Bremsscheiben und Bremsbe-
lägen verzögert einsetzen.
d Warnung:
Die Bremsen müssen erst
saubergebremst werden!
Verstärkter Bremsbelagver-
schleiß durch verschmutzte
Bremsen!
Öl- und fettfreie Bremsen
d Warnung:
Bremsscheiben und Brems-
beläge müssen öl- und fettfrei
sein!
d Warnung:
Ein bis zum Anschlag durchfal-
lender Bremshebel deutet auf
einen mechanisch/hydrauli-
schen Defekt hin. Bremssystem
defekt!
Umgehend eine Fachwerkstatt,
am besten einen
BMW Motorrad Partner
aufsuchen!
10K14bkd2.book Seite 63 Montag, 15. September 2003 12:25 12

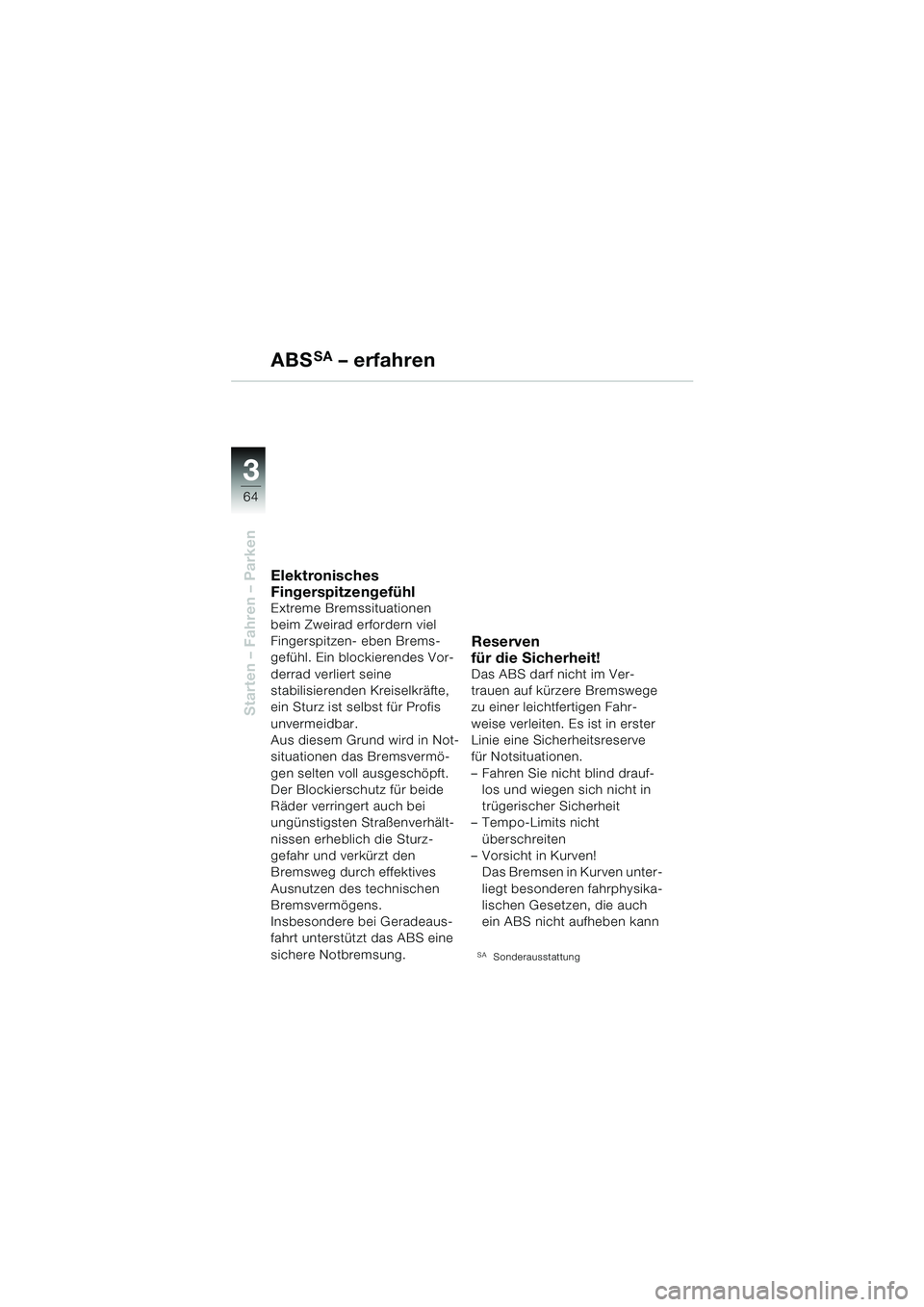

3
64
Starten – Fahren – Parken
ABSSA – erfahren
Elektronisches
Fingerspitzengefühl
Extreme Bremssituationen
beim Zweirad erfordern viel
Fingerspitzen- eben Brems-
gefühl. Ein blockierendes Vor-
derrad verliert seine
stabilisierenden Kreiselkräfte,
ein Sturz ist selbst für Profis
unvermeidbar.
Aus diesem Grund wird in Not-
situationen das Bremsvermö-
gen selten voll ausgeschöpft.
Der Blockierschutz für beide
Räder verringert auch bei
ungünstigsten Straßenverhält-
nissen erheblich die Sturz-
gefahr und verkürzt den
Bremsweg durch effektives
Ausnutzen des technischen
Bremsvermögens.
Insbesondere bei Geradeaus-
fahrt unterstützt das ABS eine
sichere Notbremsung.
Reserven
für die Sicherheit!
Das ABS darf nicht im Ver-
trauen auf kürzere Bremswege
zu einer leichtfertigen Fahr-
weise verleiten. Es ist in erster
Linie eine Sicherheitsreserve
für Notsituationen.
– Fahren Sie nicht blind drauf-los und wiegen sich nicht in
trügerischer Sicherheit
– Tempo-Limits nicht
überschreiten
– Vorsicht in Kurven! Das Bremsen in Kurven unter-
liegt besonderen fahrphysika-
lischen Gesetzen, die auch
ein ABS nicht aufheben kann
SASonderausstattung
10K14bkd2.book Seite 64 Montag, 15. September 2003 12:25 12

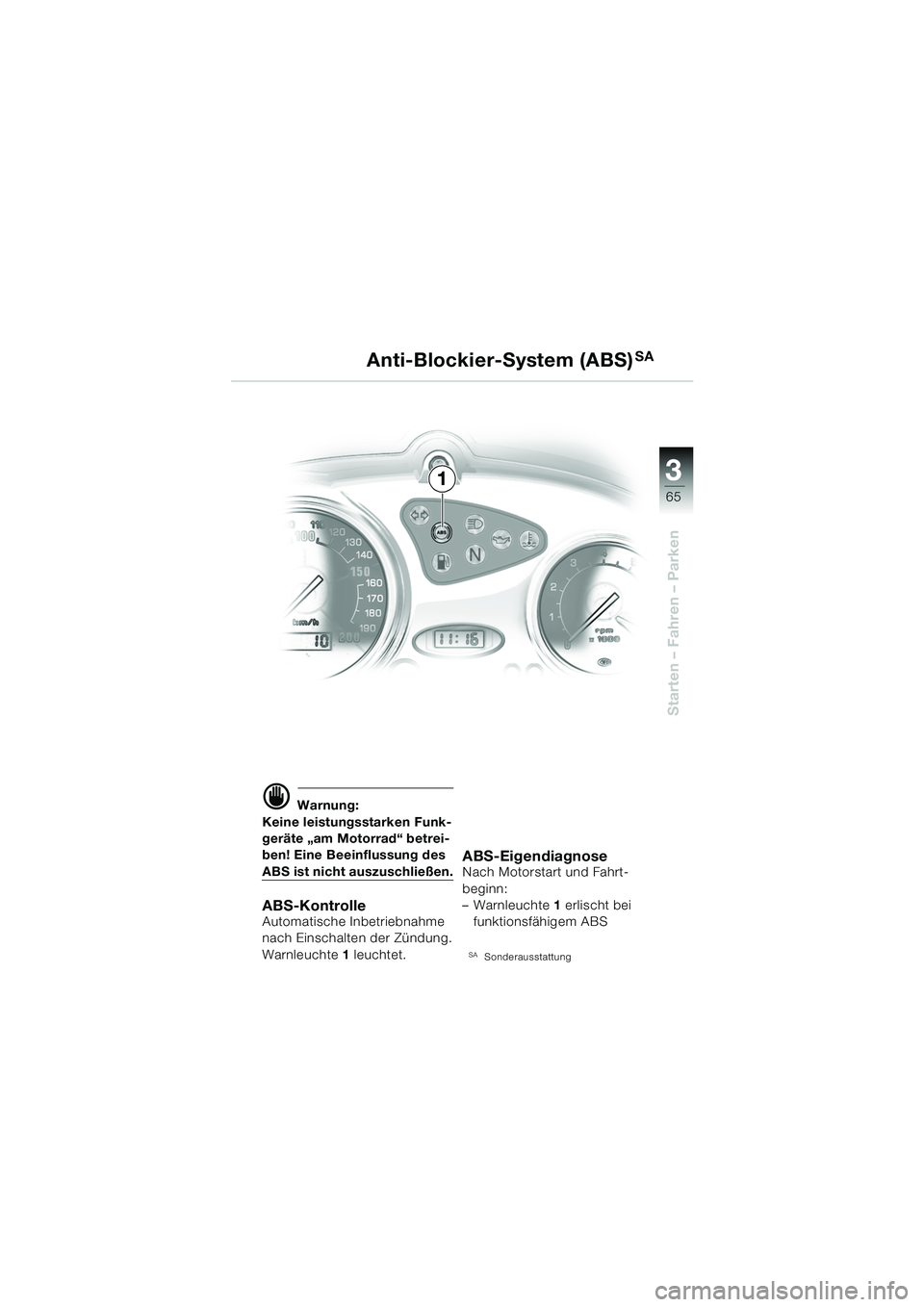

3
65
Starten – Fahren – Parken
d Warnung:
Keine leistungsstarken Funk-
geräte „am Motorrad“ betrei-
ben! Eine Beeinflussung des
ABS ist nicht auszuschließen.
ABS-KontrolleAutomatische Inbetriebnahme
nach Einschalten der Zündung.
Warnleuchte 1 leuchtet.
ABS-EigendiagnoseNach Motorstart und Fahrt-
beginn:
–Warnleuchte 1 erlischt bei
funktionsfähigem ABS
SASonderausstattung
Anti-Blockier-System (ABS)SA
1
10K14bkd2.book Seite 65 Montag, 15. September 2003 12:25 12

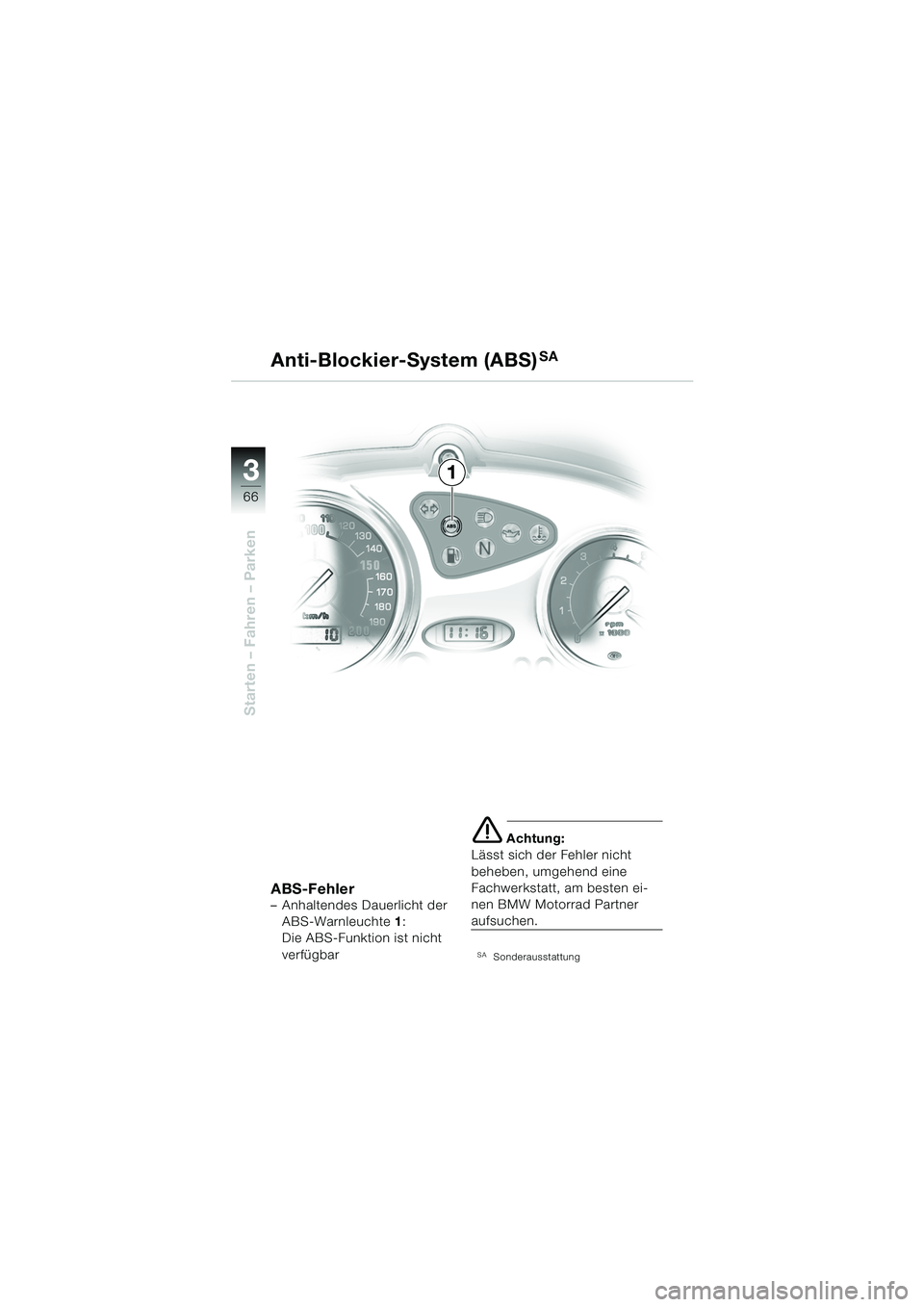

3
66
Starten – Fahren – Parken
1
Anti-Blockier-System (ABS)
SA
ABS-Fehler– Anhaltendes Dauerlicht der
ABS-Warnleuchte 1:
Die ABS-Funktion ist nicht
verfügbar
e Achtung:
Lässt sich der Fehler nicht
beheben, umgehend eine
Fachwerkstatt, am besten ei-
nen BMW Motorrad Partner
aufsuchen.
SASonderausstattung
10K14bkd2.book Seite 66 Montag, 15. September 2003 12:25 12

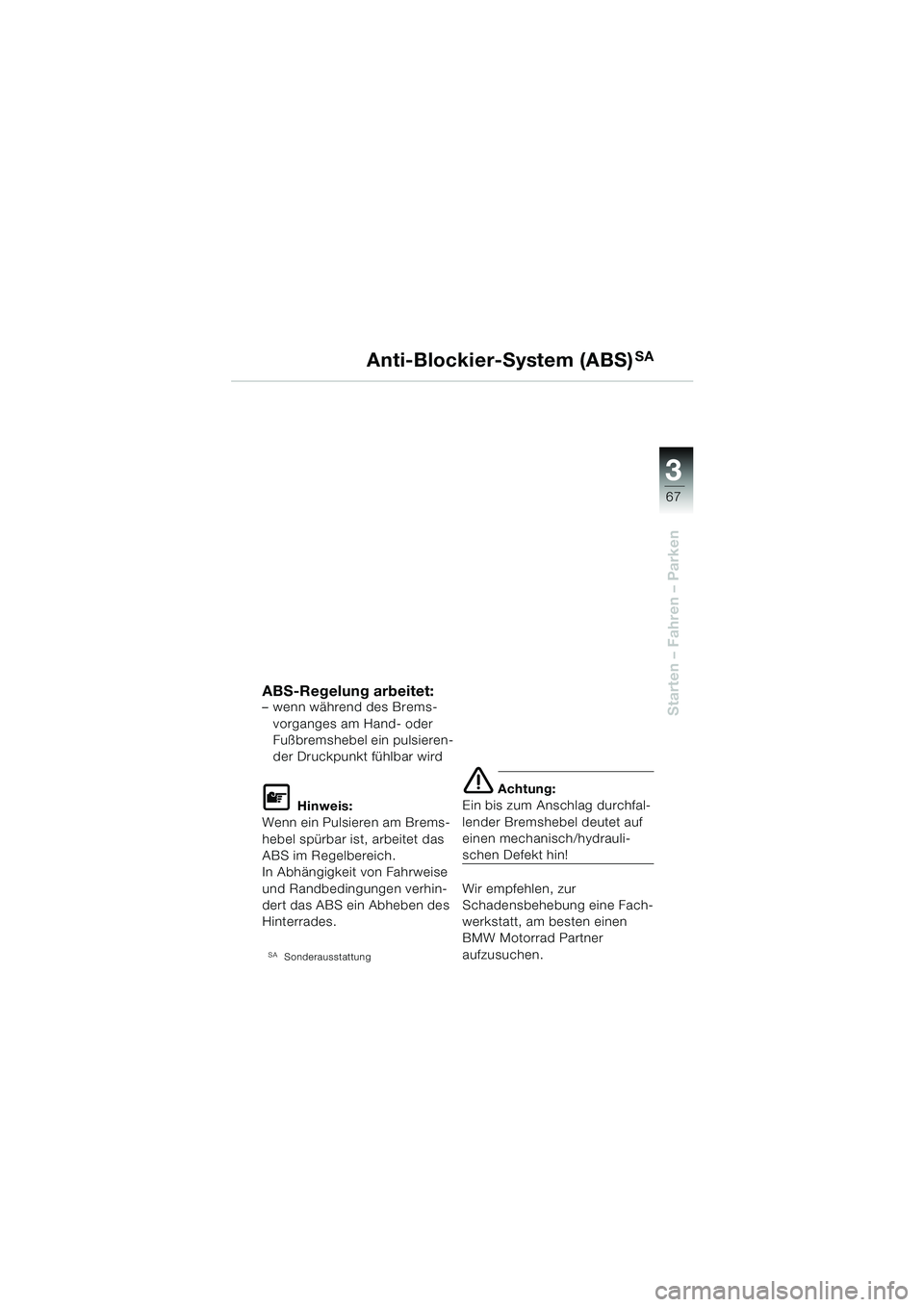

3
67
Starten – Fahren – Parken
Anti-Blockier-System (ABS)SA
ABS-Regelung arbeitet:– wenn während des Brems-vorganges am Hand- oder
Fußbremshebel ein pulsieren-
der Druckpunkt fühlbar wird
L Hinweis:
Wenn ein Pulsieren am Brems-
hebel spürbar ist, arbeitet das
ABS im Regelbereich.
In Abhängigkeit von Fahrweise
und Randbedingungen verhin-
dert das ABS ein Abheben des
Hinterrades.
SASonderausstattung
e Achtung:
Ein bis zum Anschlag durchfal-
lender Bremshebel deutet auf
einen mechanisch/hydrauli-
schen Defekt hin!
Wir empfehlen, zur
Schadensbehebung eine Fach-
werkstatt, am besten einen
BMW Motorrad Partner
aufzusuchen.
10K14bkd2.book Seite 67 Montag, 15. September 2003 12:25 12

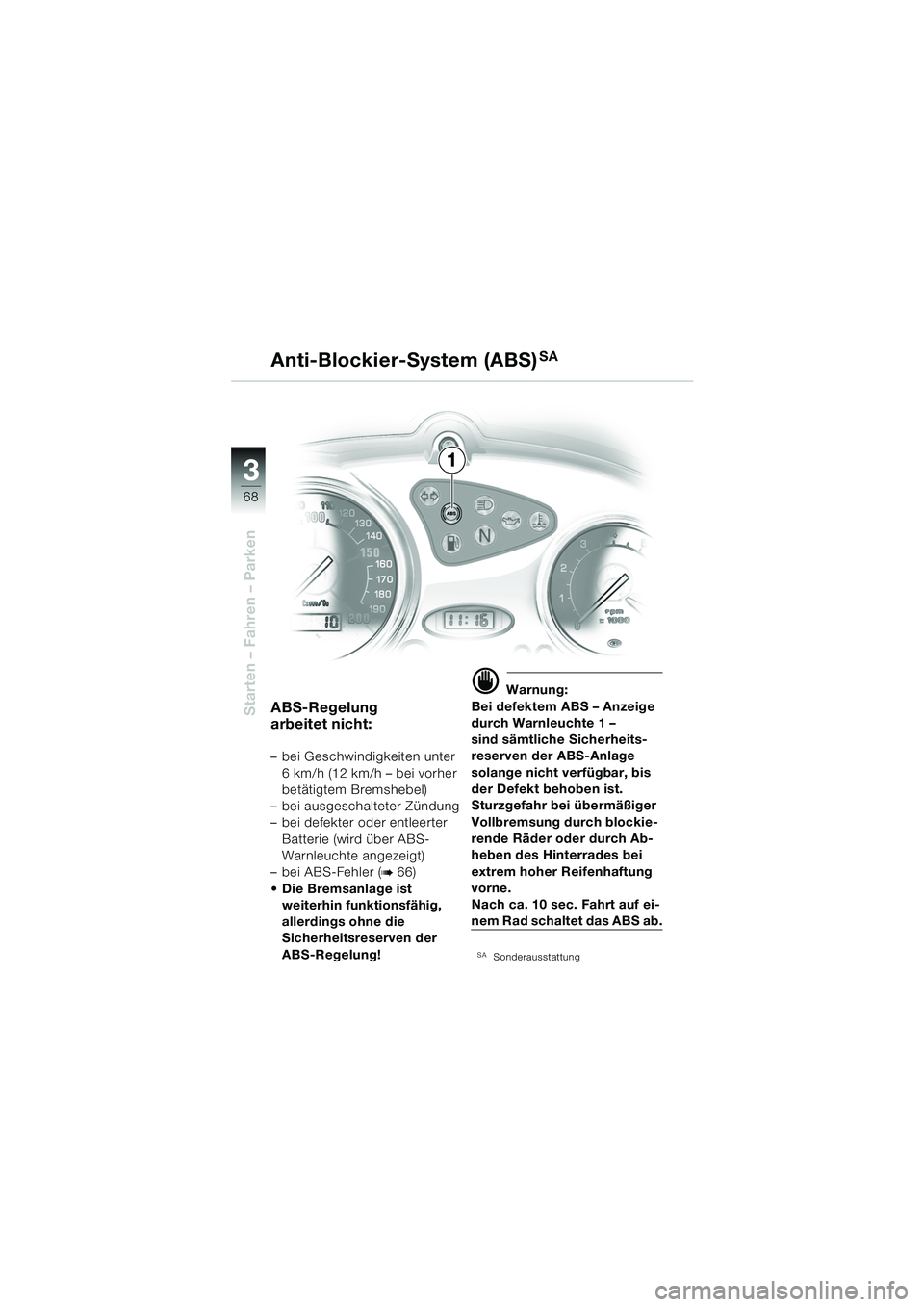

3
68
Starten – Fahren – Parken
1
ABS-Regelung
arbeitet nicht:
– bei Geschwindigkeiten unter 6 km/h (12 km/h – bei vorher
betätigtem Bremshebel)
– bei ausgeschalteter Zündung
– bei defekter oder entleerter Batterie (wird über ABS-
Warnleuchte angezeigt)
–bei ABS-Fehler (
b66)
Die Bremsanlage ist weiterhin funktionsfähig,
allerdings ohne die
Sicherheitsreserven der
ABS-Regelung!
d Warnung:
Bei defektem ABS – Anzeige
durch Warnleuchte 1 –
sind sämtliche Sicherheits-
reserven der ABS-Anlage
solange nicht verfügbar, bis
der Defekt behoben ist.
Sturzgefahr bei übermäßiger
Vollbremsung durch blockie-
rende Räder oder durch Ab-
heben des Hinterrades bei
extrem hoher Reifenhaftung
vorne.
Nach ca. 10 sec. Fahrt auf ei-
nem Rad schaltet das ABS ab.
SASonderausstattung
Anti-Blockier-System (ABS)SA
10K14bkd2.book Seite 68 Montag, 15. September 2003 12:25 12

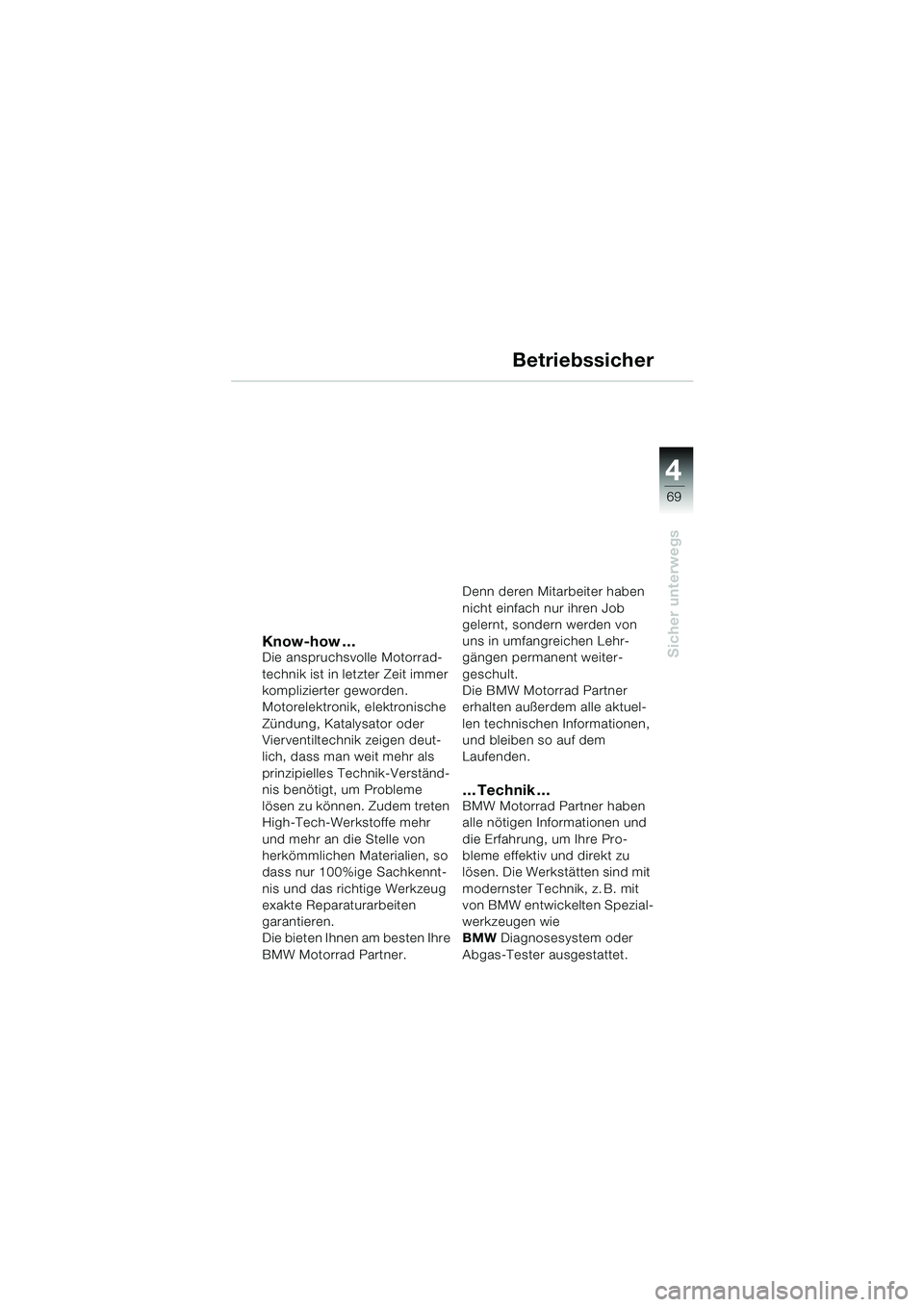

4
69
Sicher unterwegsKnow-how …Die anspruchsvolle Motorrad-
technik ist in letzter Zeit immer
komplizierter geworden.
Motorelektronik, elektronische
Zündung, Katalysator oder
Vierventiltechnik zeigen deut-
lich, dass man weit mehr als
prinzipielles Technik-Verständ-
nis benötigt, um Probleme
lösen zu können. Zudem treten
High-Tech-Werkstoffe mehr
und mehr an die Stelle von
herkömmlichen Materialien, so
dass nur 100%ige Sachkennt-
nis und das richtige Werkzeug
exakte Reparaturarbeiten
garantieren.
Die bieten Ihnen am besten Ihre
BMW Motorrad Partner.Denn deren Mitarbeiter haben
nicht einfach nur ihren Job
gelernt, sondern werden von
uns in umfangreichen Lehr-
gängen permanent weiter-
geschult.
Die BMW Motorrad Partner
erhalten außerdem alle aktuel-
len technischen Informationen,
und bleiben so auf dem
Laufenden.
… Technik …BMW Motorrad Partner haben
alle nötigen Informationen und
die Erfahrung, um Ihre Pro-
bleme effektiv und direkt zu
lösen. Die Werkstätten sind mit
modernster Technik, z. B. mit
von BMW entwickelten Spezial-
werkzeugen wie
BMW
Diagnosesystem oder
Abgas-Tester ausgestattet.
Betriebssicher
10K14bkd2.book Seite 69 Montag, 15. September 2003 12:25 12

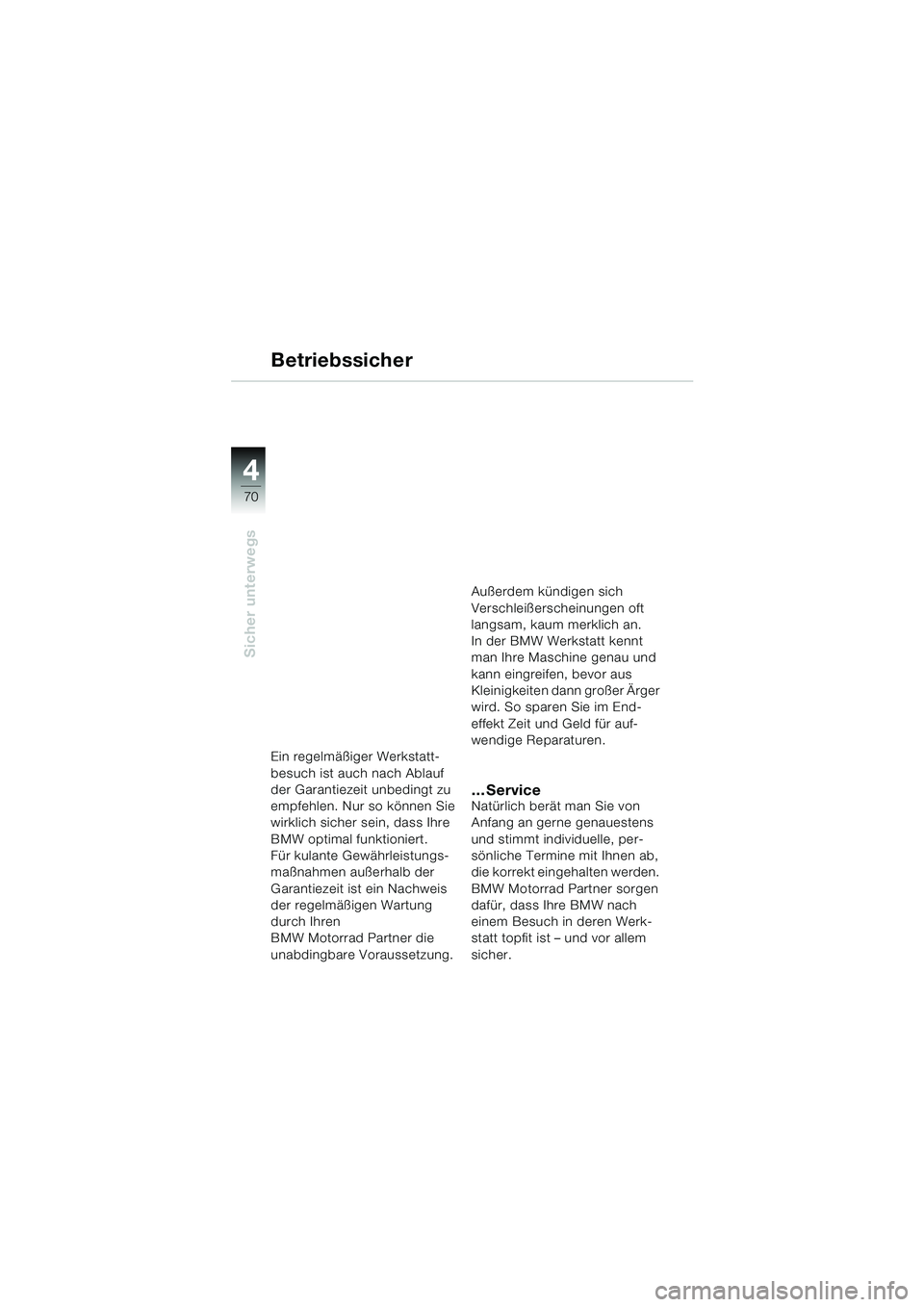

4
70
Sicher unterwegs
Betriebssicher
Ein regelmäßiger Werkstatt-
besuch ist auch nach Ablauf
der Garantiezeit unbedingt zu
empfehlen. Nur so können Sie
wirklich sicher sein, dass Ihre
BMW optimal funktioniert.
Für kulante Gewährleistungs-
maßnahmen außerhalb der
Garantiezeit ist ein Nachweis
der regelmäßigen Wartung
durch Ihren
BMW Motorrad Partner die
unabdingbare Voraussetzung.Außerdem kündigen sich
Verschleißerscheinungen oft
langsam, kaum merklich an.
In der BMW Werkstatt kennt
man Ihre Maschine genau und
kann eingreifen, bevor aus
Kleinigkeiten dann großer Ärger
wird. So sparen Sie im End-
effekt Zeit und Geld für auf-
wendige Reparaturen.
…ServiceNatürlich berät man Sie von
Anfang an gerne genauestens
und stimmt individuelle, per-
sönliche Termine mit Ihnen ab,
die korrekt eingehalten werden.
BMW Motorrad Partner sorgen
dafür, dass Ihre BMW nach
einem Besuch in deren Werk-
statt topfit ist – und vor allem
sicher.
10K14bkd2.book Seite 70 Montag, 15. September 2003 12:25 12
