2003 BMW MOTORRAD F 650 CS Betriebsanleitung (in German)

111
7
Übersicht und Bedienung

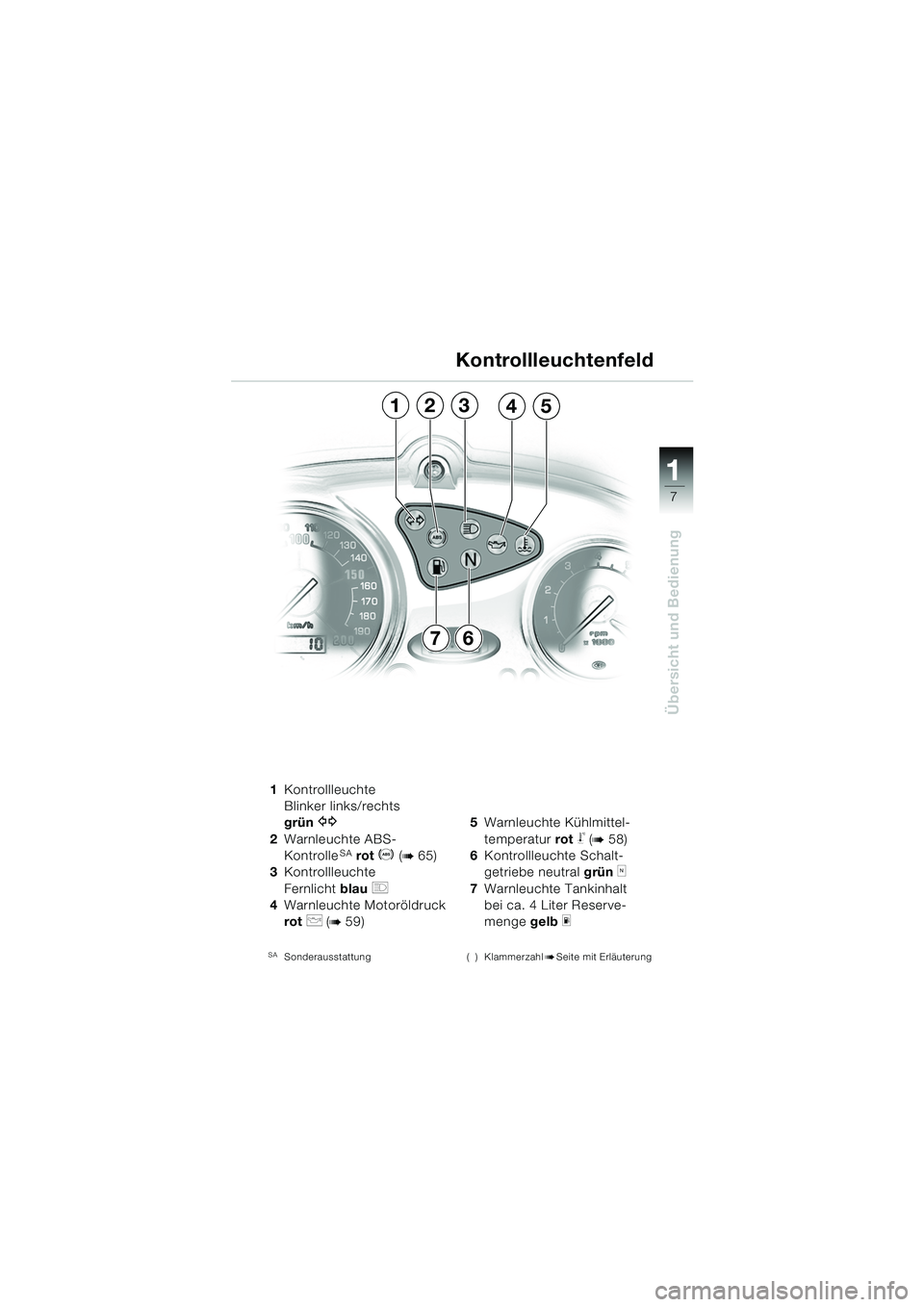

1Kontrollleuchte
Blinker links/rechts
grün
Z
2Warnleuchte ABS-
KontrolleSA rot D (b65)
3 Kontrollleuchte
Fernlicht blau
q
4Warnleuchte Motoröldruck
rot
p (b59)
SASonderausstattung
5 Warnleuchte Kühlmittel-
temperatur rot
j (b58)
6 Kontrollleuchte Schalt-
getriebe neutral grün
k
7Warnleuchte Tankinhalt
bei ca. 4 Liter Reserve-
menge gelb
m
( ) KlammerzahlbSeite mit Erläuterung
Kontrollleuchtenfeld
13542
76
10K14bkd2.book Seite 7 Montag, 15. September 2003 12:25 12

11
8
Übersicht und Bedienung

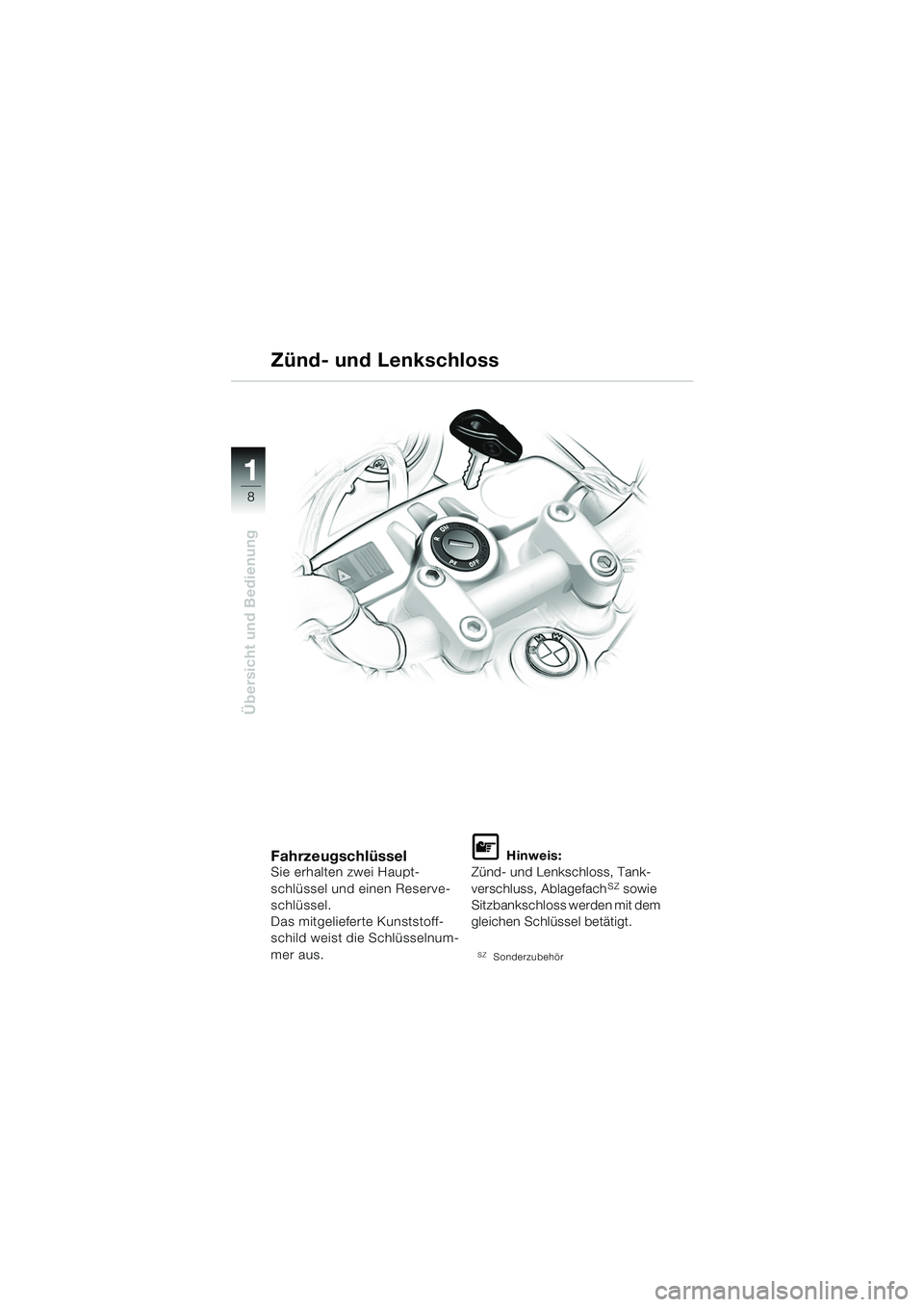

FahrzeugschlüsselSie erhalten zwei Haupt-
schlüssel und einen Reserve-
schlüssel.
Das mitgelieferte Kunststoff-
schild weist die Schlüsselnum-
mer aus.
L Hinweis:
Zünd- und Lenkschloss, Tank-
verschluss, Ablagefach
SZ sowie
Sitzbankschloss werden mit dem
gleichen Schlüssel betätigt.
SZSonderzubehör
Zünd- und Lenkschloss
10K14bkd2.book Seite 8 Montag, 15. September 2003 12:25 12

111
9
Übersicht und Bedienung

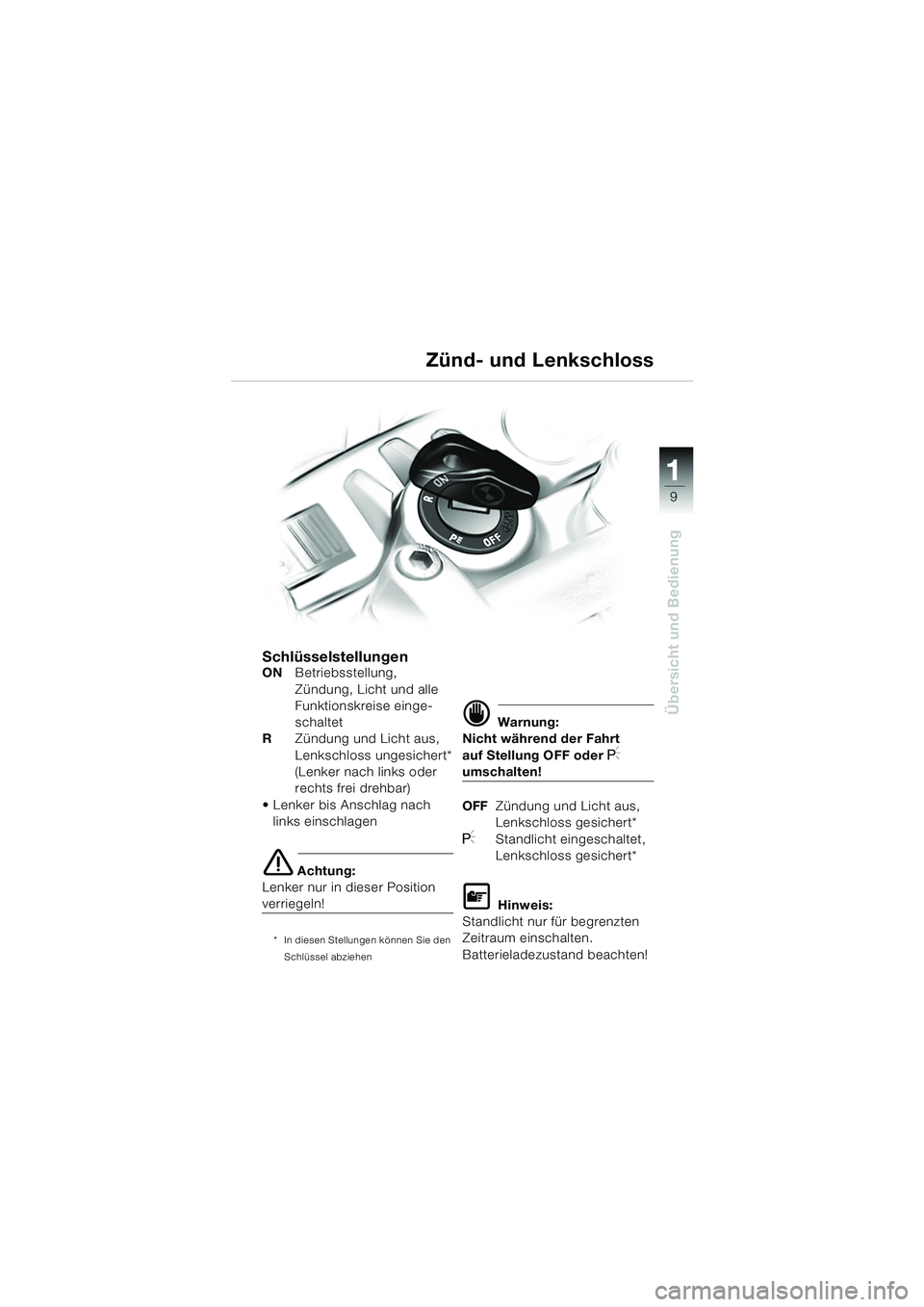

SchlüsselstellungenONBetriebsstellung,
Zündung, Licht und alle
Funktionskreise einge-
schaltet
R Zündung und Licht aus,
Lenkschloss ungesichert*
(Lenker nach links oder
rechts frei drehbar)
 Lenker bis Anschlag nach links einschlagen
e Achtung:
Lenker nur in dieser Position
verriegeln!
* In diesen Stellungen können Sie den
Schlüssel abziehen
d Warnung:
Nicht während der Fahrt
auf Stellung OFF oder
I
umschalten!
OFF Zündung und Licht aus,
Lenkschloss gesichert*
IStandlicht eingeschaltet,
Lenkschloss gesichert*
L Hinweis:
Standlicht nur für begrenzten
Zeitraum einschalten.
Batterieladezustand beachten!
Zünd- und Lenkschloss
10K14bkd2.book Seite 9 Montag, 15. September 2003 12:25 12

11
10
Übersicht und Bedienung

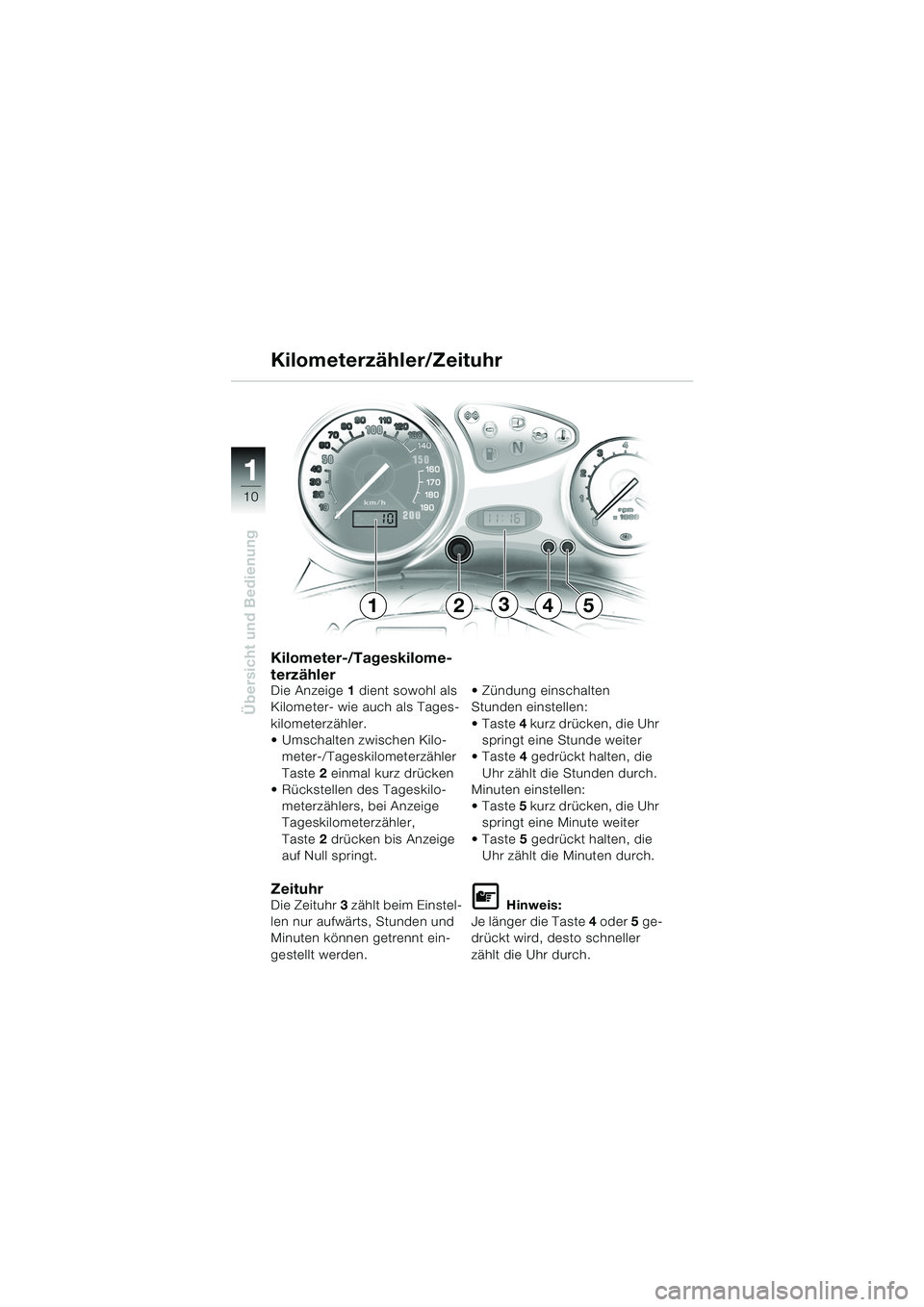

Kilometer-/Tageskilome-
terzähler
Die Anzeige 1 dient sowohl als
Kilometer- wie auch als Tages-
kilometerzähler.
 Umschalten zwischen Kilo-
meter-/Tageskilometerzähler
Taste 2 einmal kurz drücken
 Rückstellen des Tageskilo-
meterzählers, bei Anzeige
Tageskilometerzähler,
Taste 2 drücken bis Anzeige
auf Null springt.
ZeituhrDie Zeituhr 3 zählt beim Einstel-
len nur aufwärts, Stunden und
Minuten können getrennt ein-
gestellt werden.  Zündung einschalten
Stunden einstellen:
Taste
4 kurz drücken, die Uhr
springt eine Stunde weiter
Taste 4 gedrückt halten, die
Uhr zählt die Stunden durch.
Minuten einstellen:
Taste 5 kurz drücken, die Uhr
springt eine Minute weiter
Taste 5 gedrückt halten, die
Uhr zählt die Minuten durch.L Hinweis:
Je länger die Taste 4 oder 5 ge-
drückt wird, desto schneller
zählt die Uhr durch.
Kilometerzähler/Zeituhr
24513
10K14bkd2.book Seite 10 Montag, 15. September 2003 12:25 12

111
11
Übersicht und Bedienung

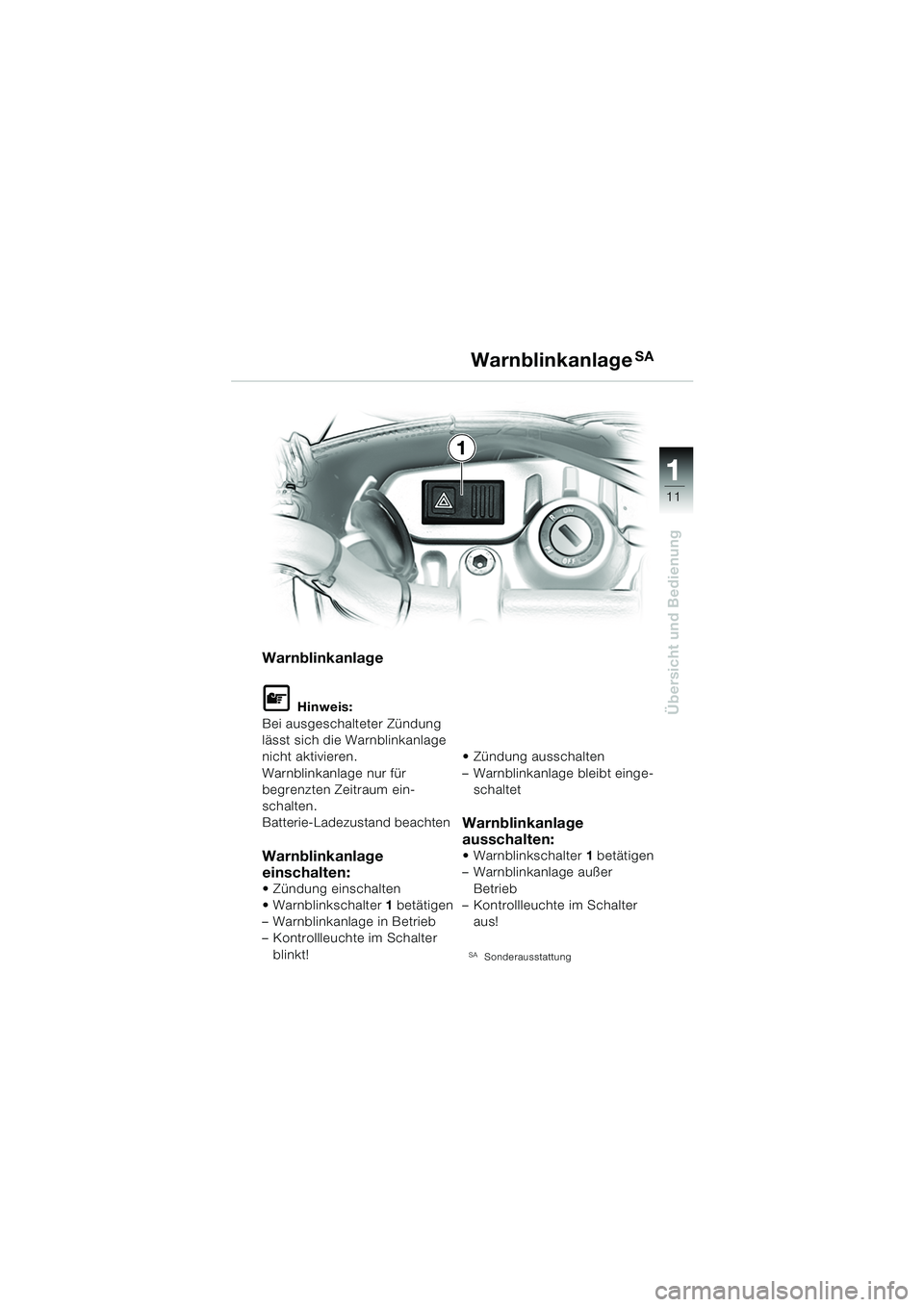

Warnblinkanlage
L Hinweis:
Bei ausgeschalteter Zündung
lässt sich die Warnblinkanlage
nicht aktivieren.
Warnblinkanlage nur für
begrenzten Zeitraum ein-
schalten.
Batterie-Ladezustand beachten
Warnblinkanlage
einschalten:
 Zündung einschalten
 Warnblinkschalter 1 betätigen
– Warnblinkanlage in Betrieb
– Kontrollleuchte im Schalter blinkt!  Zündung ausschalten
– Warnblinkanlage bleibt einge-
schaltet
Warnblinkanlage
ausschalten:
 Warnblinkschalter 1 betätigen
– Warnblinkanlage außer
Betrieb
– Kontrollleuchte im Schalter
aus!
SASonderausstattung
WarnblinkanlageSA
1
10K14bkd2.book Seite 11 Montag, 15. September 2003 12:25 12

11
12
Übersicht und Bedienung

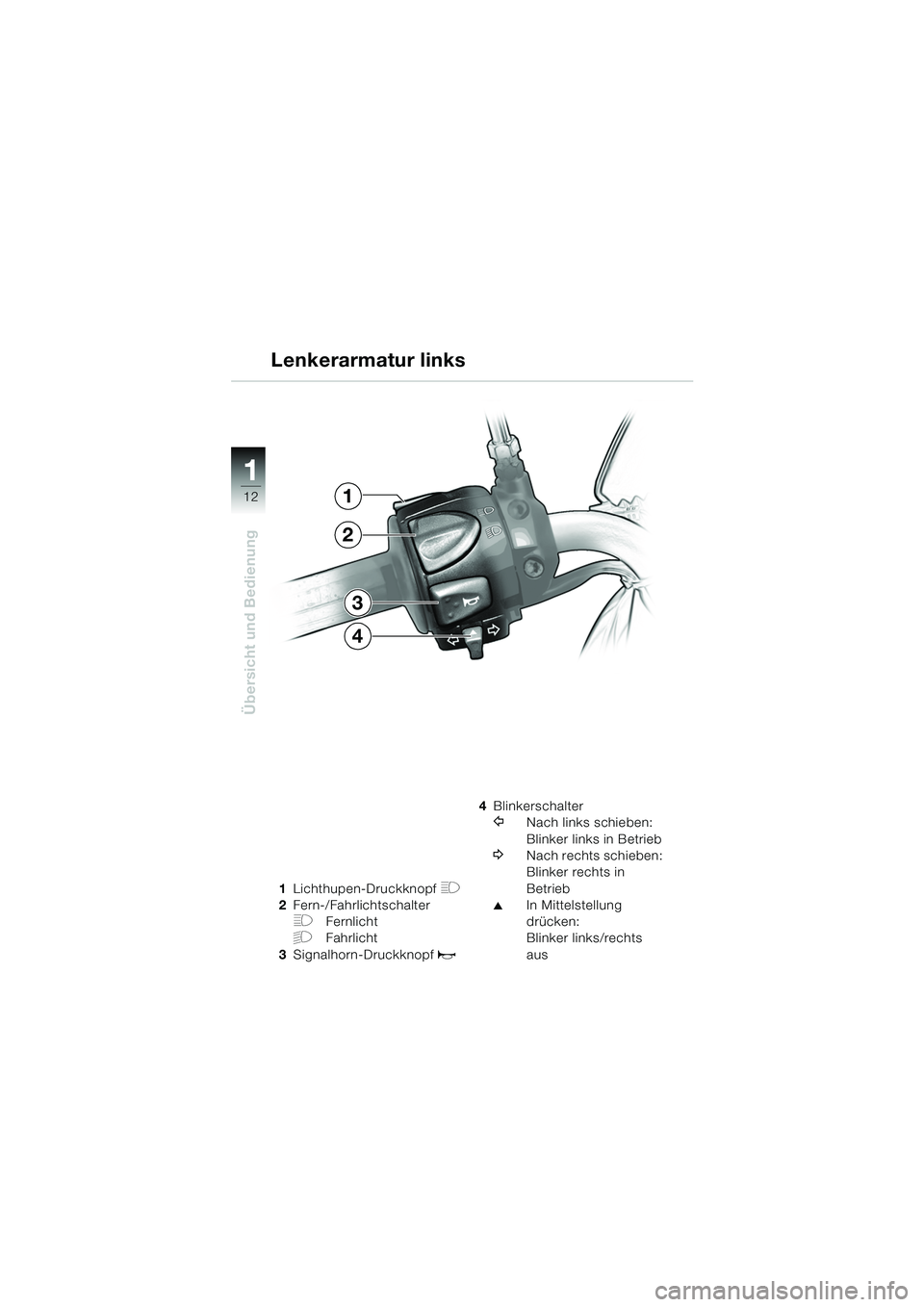

1Lichthupen-Druckknopf H
2Fern-/Fahrlichtschalter
FFernlicht
GFahrlicht
3 Signalhorn-Druckknopf
z
4Blinkerschalter
YNach links schieben:
Blinker links in Betrieb
WNach rechts schieben:
Blinker rechts in
Betrieb
▲In Mittelstellung
drücken:
Blinker links/rechts
aus
Lenkerarmatur links
1
2
3
4
10K14bkd2.book Seite 12 Montag, 15. September 2003 12:25 12

111
13

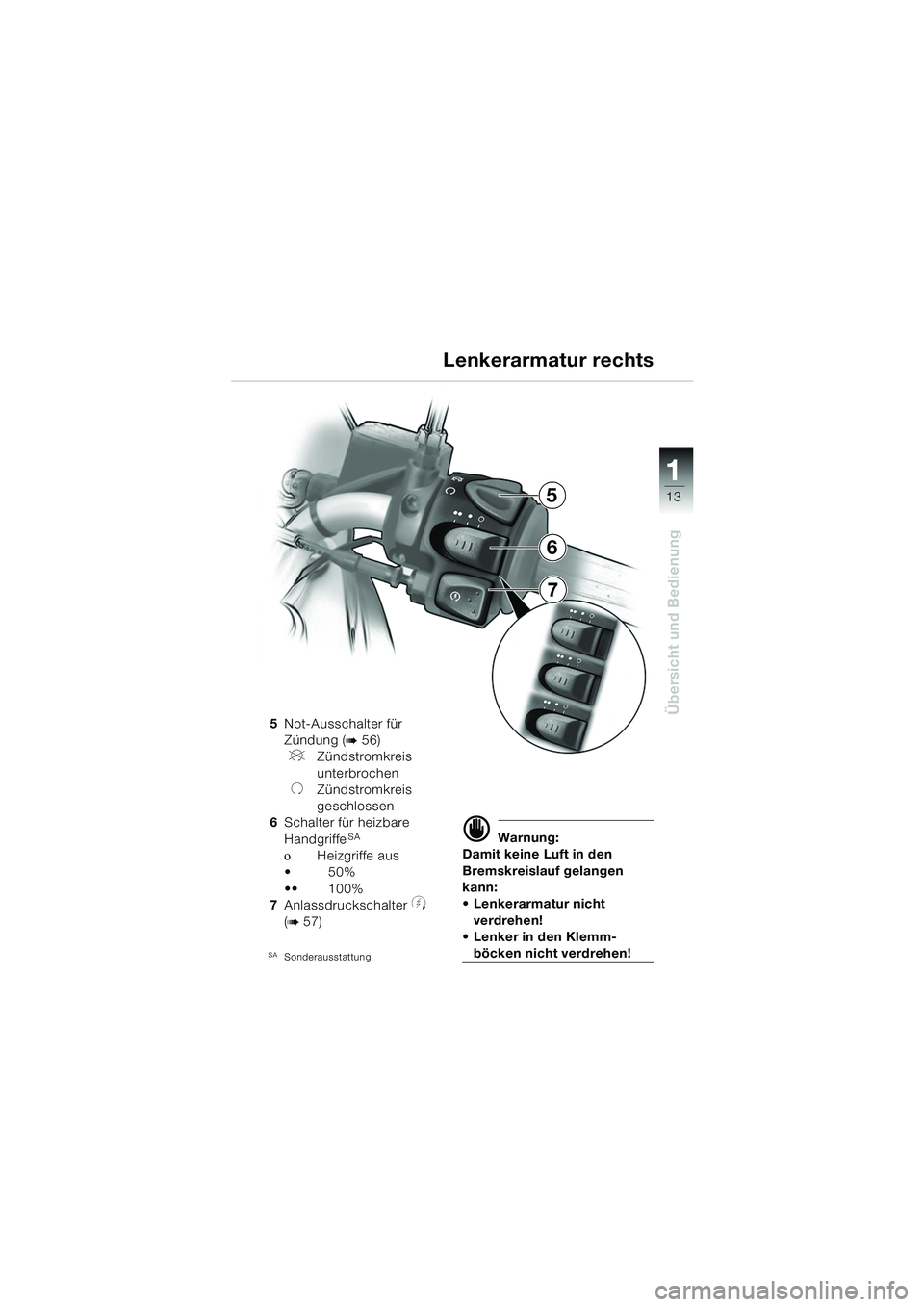

Übersicht und Bedienung5Not-Ausschalter für
Zündung (
b56)
VZündstromkreis
unterbrochen
UZündstromkreis
geschlossen
6 Schalter für heizbare
Handgriffe
SA
οHeizgriffe aus
50%
 100%
7 Anlassdruckschalter
y
(b57)
SASonderausstattung
d Warnung:
Damit keine Luft in den
Bremskreislauf gelangen
kann:
 Lenkerarmatur nicht
verdrehen!
 Lenker in den Klemm-
böcken nicht verdrehen!
Lenkerarmatur rechts
5
7
6
10K14bkd2.book Seite 13 Montag, 15. September 2003 12:25 12

11
14
Übersicht und Bedienung

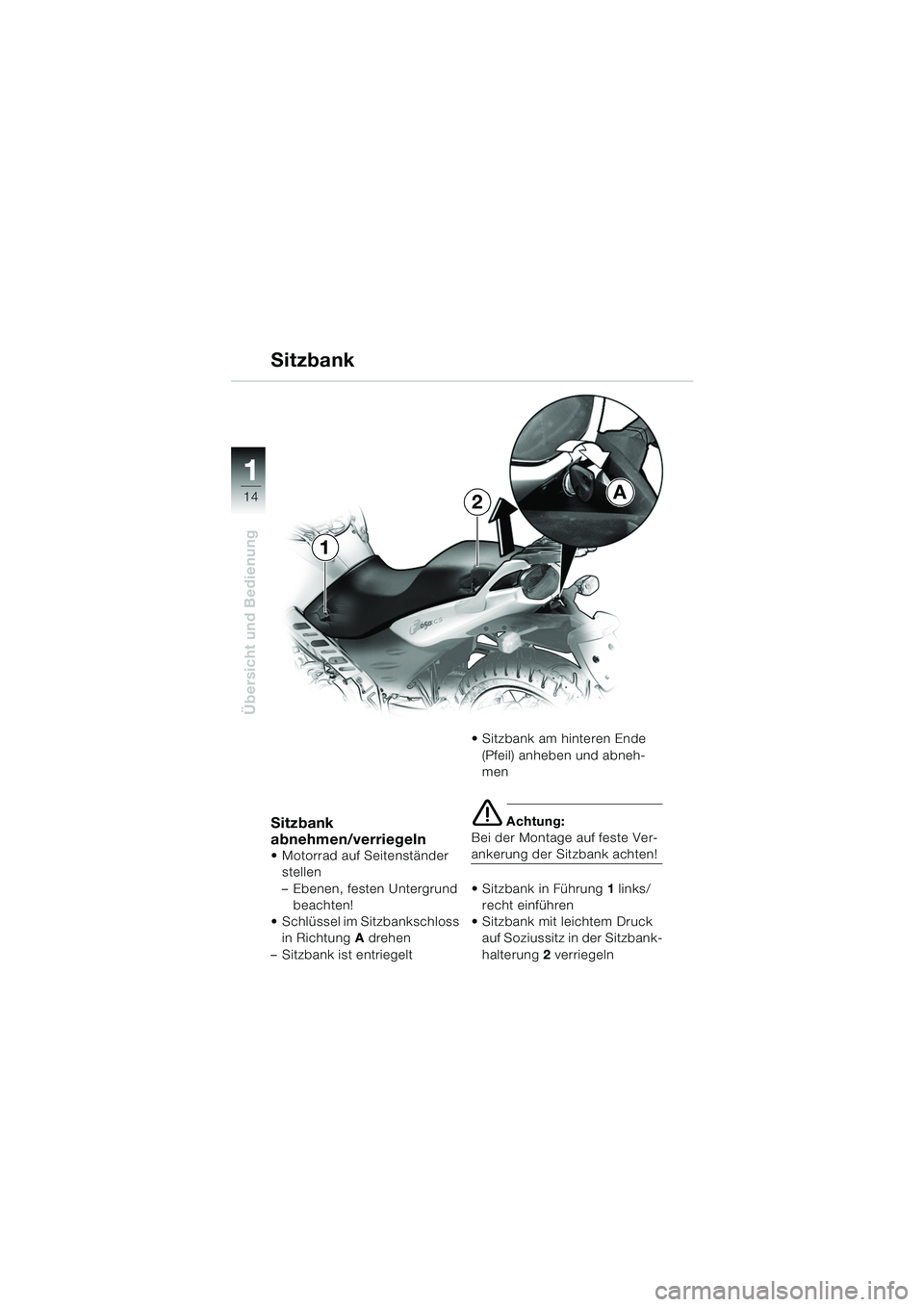

Sitzbank
Sitzbank
abnehmen/verriegeln
 Motorrad auf Seitenständer stellen
– Ebenen, festen Untergrund beachten!
 Schlüssel im Sitzbankschloss in Richtung A drehen
– Sitzbank ist entriegelt  Sitzbank am hinteren Ende
(Pfeil) anheben und abneh-
men
e Achtung:
Bei der Montage auf feste Ver-
ankerung der Sitzbank achten!
 Sitzbank in Führung 1 links/
recht einführen
 Sitzbank mit leichtem Druck auf Soziussitz in der Sitzbank-
halterung 2 verriegeln
A
1
2
