2003 BMW MOTORRAD F 650 CS Betriebsanleitung (in German)

3
55

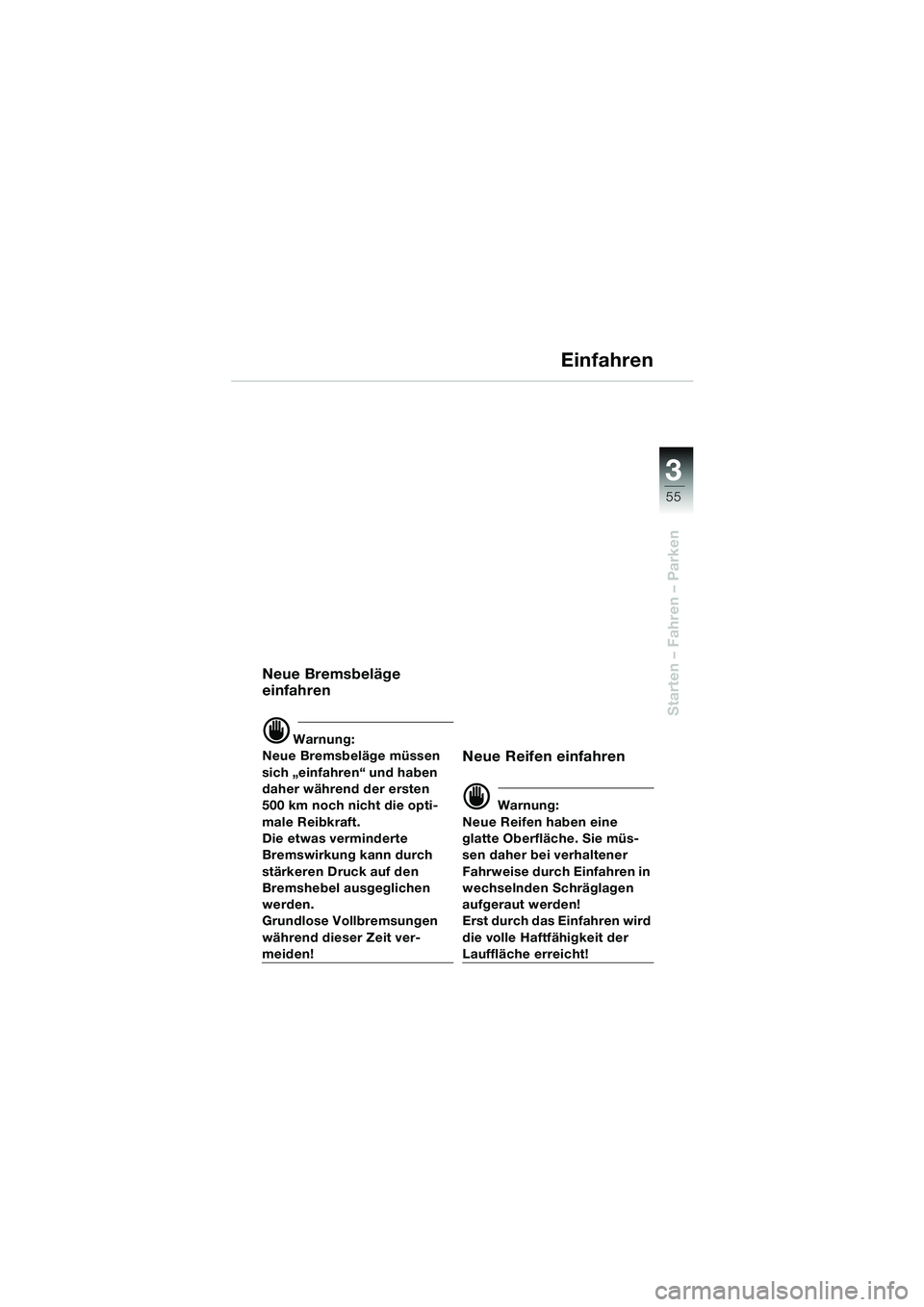

Starten – Fahren – Parken
Einfahren
Neue Bremsbeläge
einfahren
d Warnung:
Neue Bremsbeläge müssen
sich „einfahren“ und haben
daher während der ersten
500 km noch nicht die opti-
male Reibkraft.
Die etwas verminderte
Bremswirkung kann durch
stärkeren Druck auf den
Bremshebel ausgeglichen
werden.
Grundlose Vollbremsungen
während dieser Zeit ver-
meiden!
Neue Reifen einfahren
d Warnung:
Neue Reifen haben eine
glatte Oberfläche. Sie müs-
sen daher bei verhaltener
Fahrweise durch Einfahren in
wechselnden Schräglagen
aufgeraut werden!
Erst durch das Einfahren wird
die volle Haftfähigkeit der
Lauffläche erreicht!
10K14bkd2.book Seite 55 Montag, 15. September 2003 12:25 12

3
56

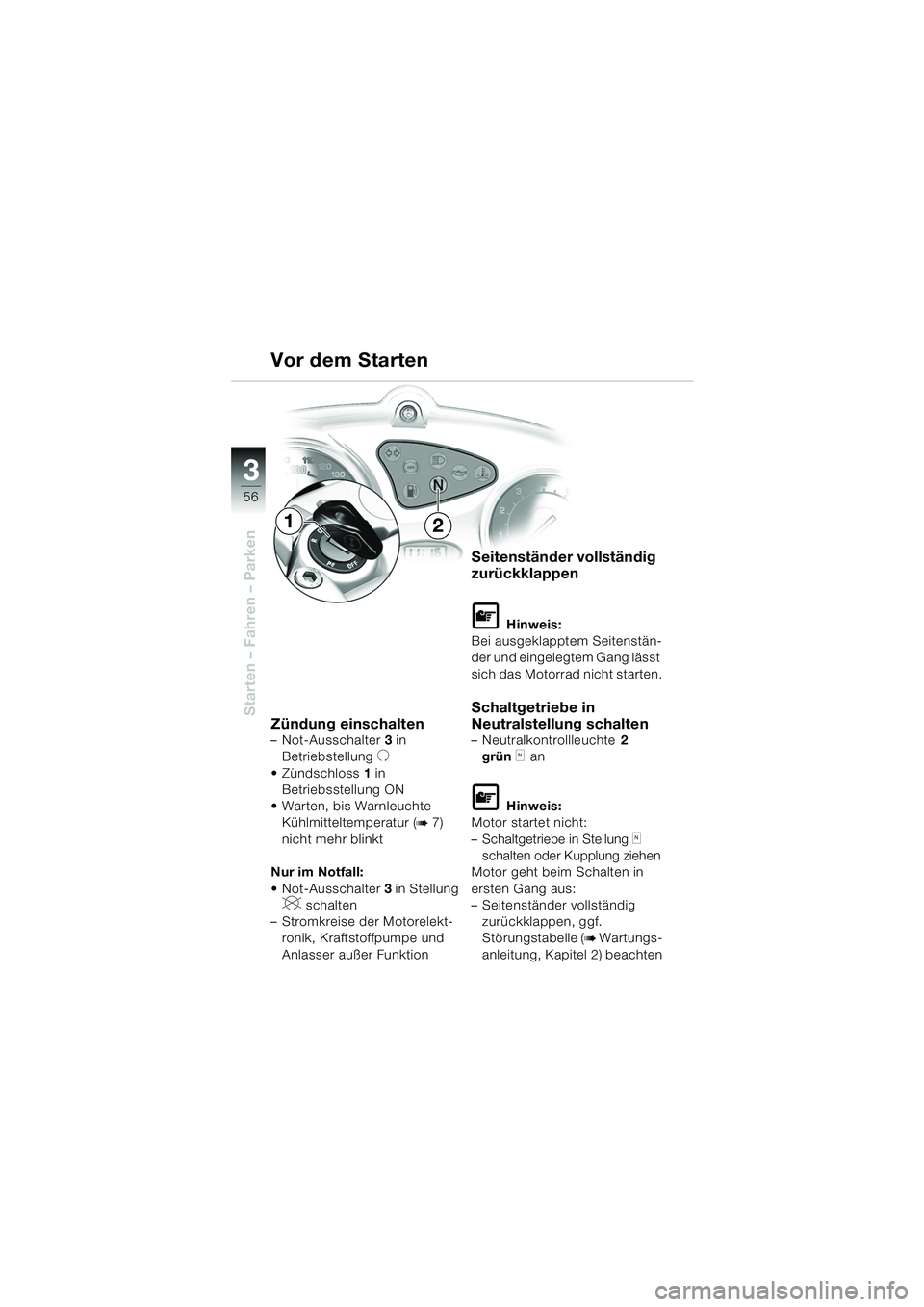

Starten – Fahren – ParkenZündung einschalten– Not-Ausschalter 3 in
Betriebstellung
U
 Zündschloss 1 in
Betriebsstellung ON
 Warten, bis Warnleuchte Kühlmitteltemperatur (
b7)
nicht mehr blinkt
Nur im Notfall:
 Not-Ausschalter 3 in Stellung
V schalten
– Stromkreise der Motorelekt- ronik, Kraftstoffpumpe und
Anlasser außer Funktion
Seitenständer vollständig
zurückklappen
L Hinweis:
Bei ausgeklapptem Seitenstän-
der und eingelegtem Gang lässt
sich das Motorrad nicht starten.
Schaltgetriebe in
Neutralstellung schalten
– Neutralkontrollleuchte 2
grün
k an
L Hinweis:
Motor startet nicht:
– Schaltgetriebe in Stellung
k
schalten oder Kupplung ziehen
Motor geht beim Schalten in
ersten Gang aus:
– Seitenständer vollständig
zurückklappen, ggf.
Störungstabelle (
b Wartungs-
anleitung, Kapitel 2) beachten
Vor dem Starten
12
10K1403d2.fm Seite 56 Montag, 29. September 2003 3:35 15

3
57
Starten – Fahren – Parken

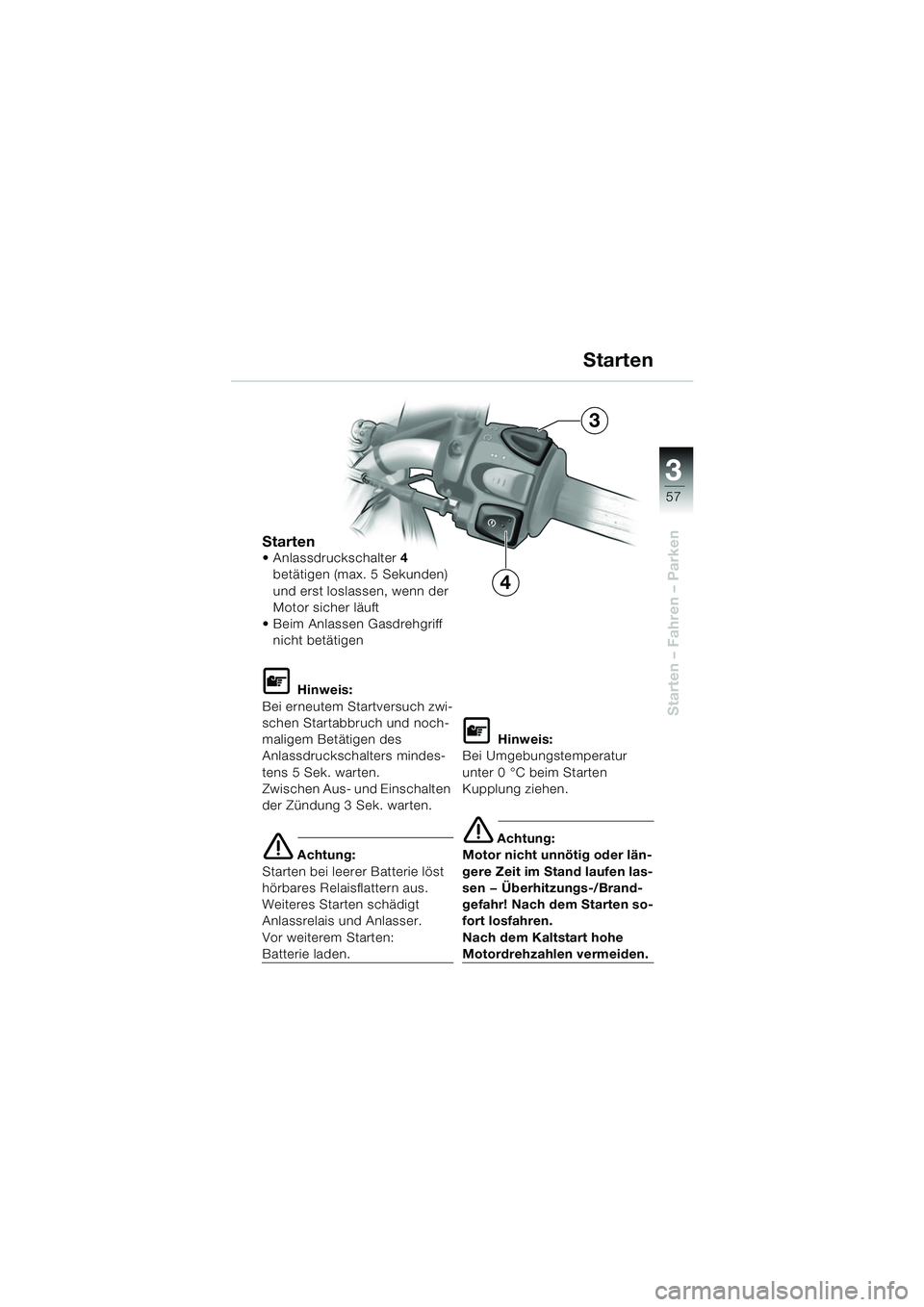

Starten Anlassdruckschalter4
betätigen (max. 5 Sekunden)
und erst loslassen, wenn der
Motor sicher läuft
 Beim Anlassen Gasdrehgriff nicht betätigen
L Hinweis:
Bei erneutem Startversuch zwi-
schen Startabbruch und noch-
maligem Betätigen des
Anlassdruckschalters mindes-
tens 5 Sek. warten.
Zwischen Aus- und Einschalten
der Zündung 3 Sek. warten.
e Achtung:
Starten bei leerer Batterie löst
hörbares Relaisflattern aus.
Weiteres Starten schädigt
Anlassrelais und Anlasser.
Vor weiterem Starten:
Batterie laden.
L Hinweis:
Bei Umgebungstemperatur
unter 0 °C beim Starten
Kupplung ziehen.
e Achtung:
Motor nicht unnötig oder län-
gere Zeit im Stand laufen las-
sen — Überhitzungs-/Brand-
gefahr! Nach dem Starten so-
fort losfahren.
Nach dem Kaltstart hohe
Motordrehzahlen vermeiden.
4 Starten
3
10K14bkd2.book Seite 57 Montag, 15. September 2003 12:25 12

3
58
Starten – Fahren – Parken

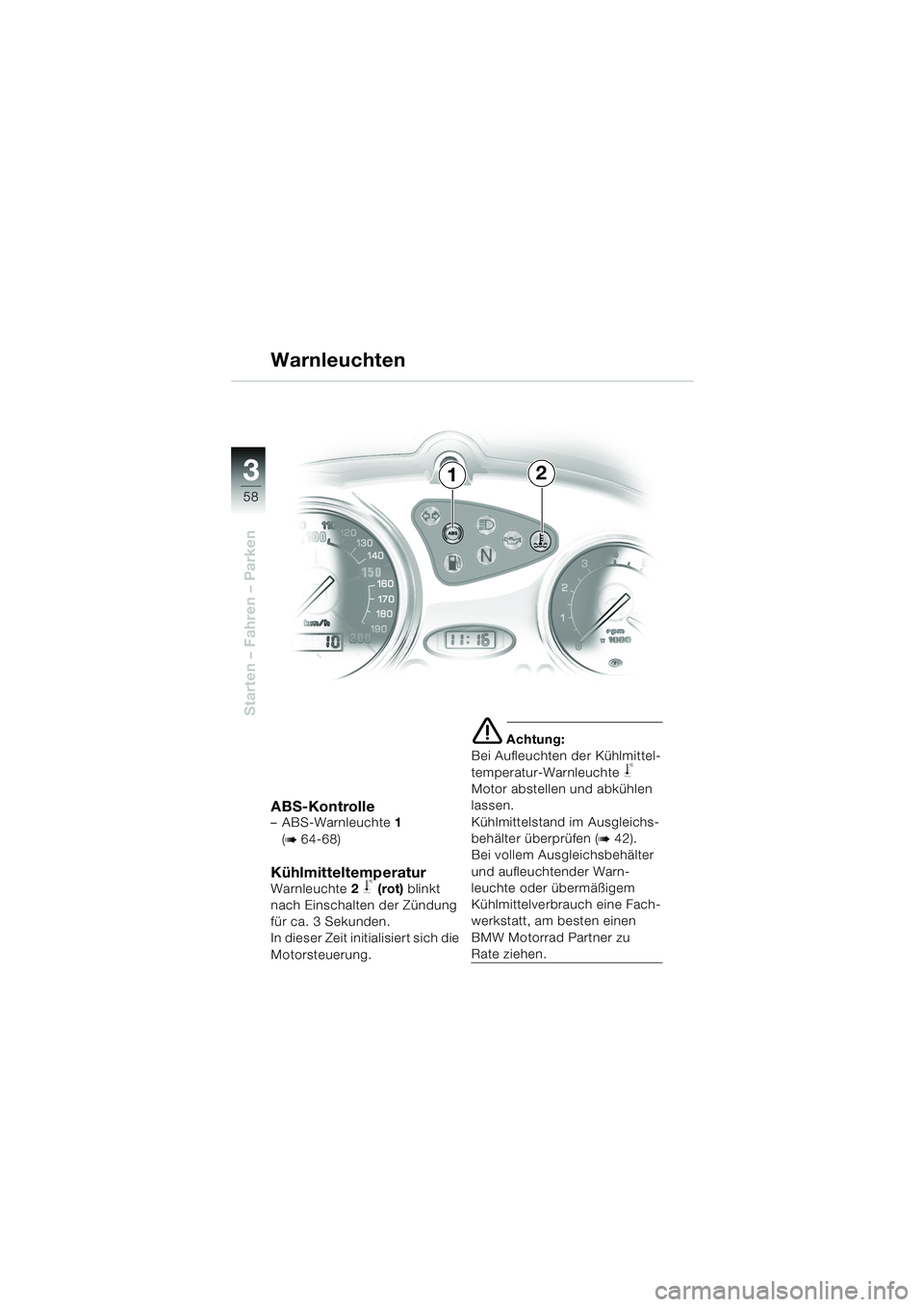

ABS-Kontrolle–ABS-Warnleuchte 1
(
b 64-68)
KühlmitteltemperaturWarnleuchte 2 j (rot) blinkt
nach Einschalten der Zündung
für ca. 3 Sekunden.
In dieser Zeit initialisiert sich die
Motorsteuerung.
e Achtung:
Bei Aufleuchten der Kühlmittel-
temperatur-Warnleuchte
j
Motor abstellen und abkühlen
lassen.
Kühlmittelstand im Ausgleichs-
behälter überprüfen (
b42).
Bei vollem Ausgleichsbehälter
und aufleuchtender Warn-
leuchte oder übermäßigem
Kühlmittelverbrauch eine Fach-
werkstatt, am besten einen
BMW Motorrad Partner zu
Rate ziehen.
Warnleuchten
12
10K14bkd2.book Seite 58 Montag, 15. September 2003 12:25 12

3
59
Starten – Fahren – Parken

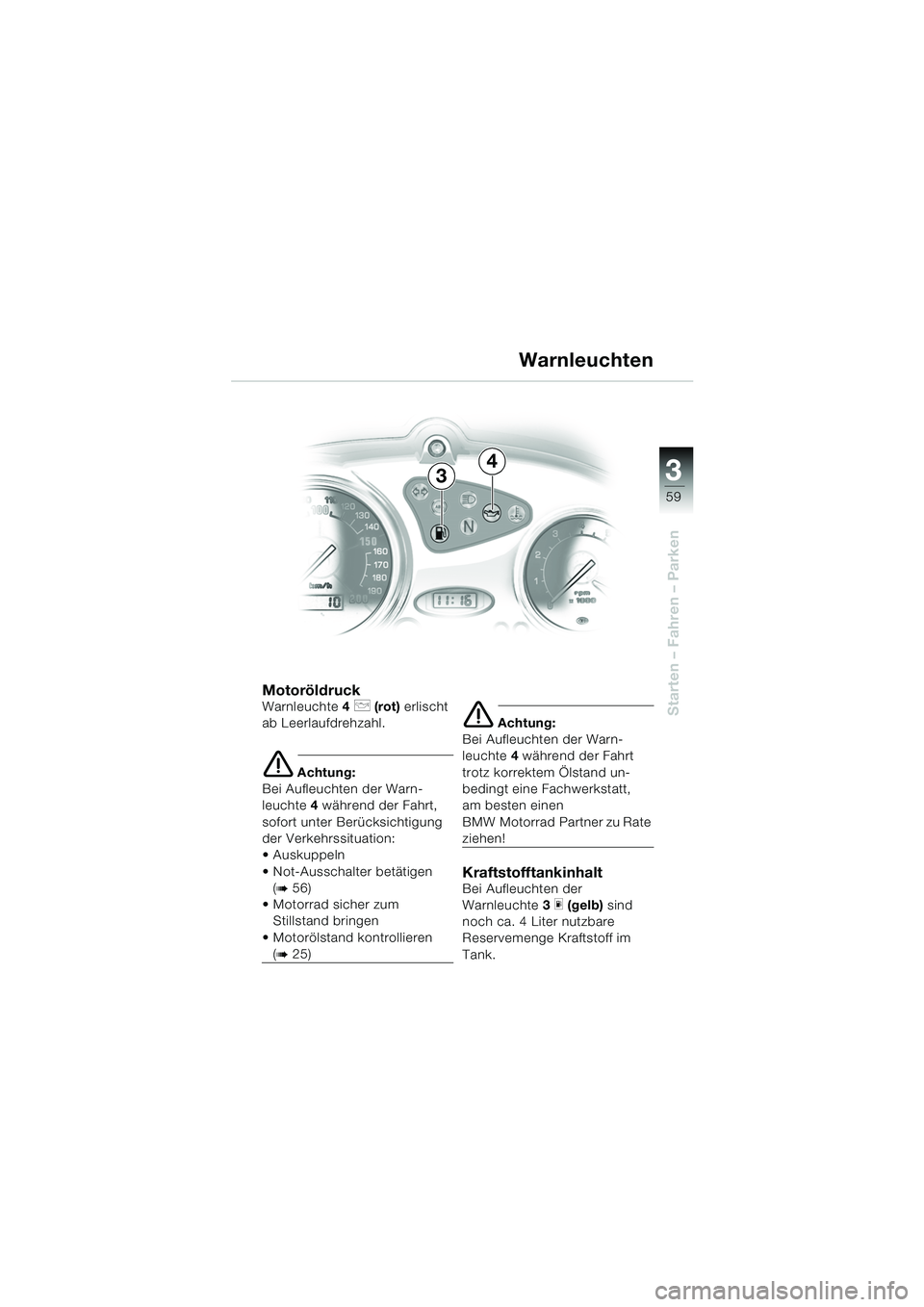

MotoröldruckWarnleuchte4 p (rot) erlischt
ab Leerlaufdrehzahl.
e Achtung:
Bei Aufleuchten der Warn-
leuchte 4 während der Fahrt,
sofort unter Berücksichtigung
der Verkehrssituation:
 Auskuppeln
 Not-Ausschalter betätigen (
b56)
 Motorrad sicher zum Stillstand bringen
 Motorölstand kontrollieren
(b25)
e Achtung:
Bei Aufleuchten der Warn-
leuchte 4 während der Fahrt
trotz korrektem Ölstand un-
bedingt eine Fachwerkstatt,
am besten einen
BMW Motorrad Partner zu Rate
ziehen!
KraftstofftankinhaltBei Aufleuchten der
Warnleuchte 3
m (gelb) sind
noch ca. 4 Liter nutzbare
Reservemenge Kraftstoff im
Tank.
Warnleuchten
34
10K14bkd2.book Seite 59 Montag, 15. September 2003 12:25 12

3
60
Starten – Fahren – Parken

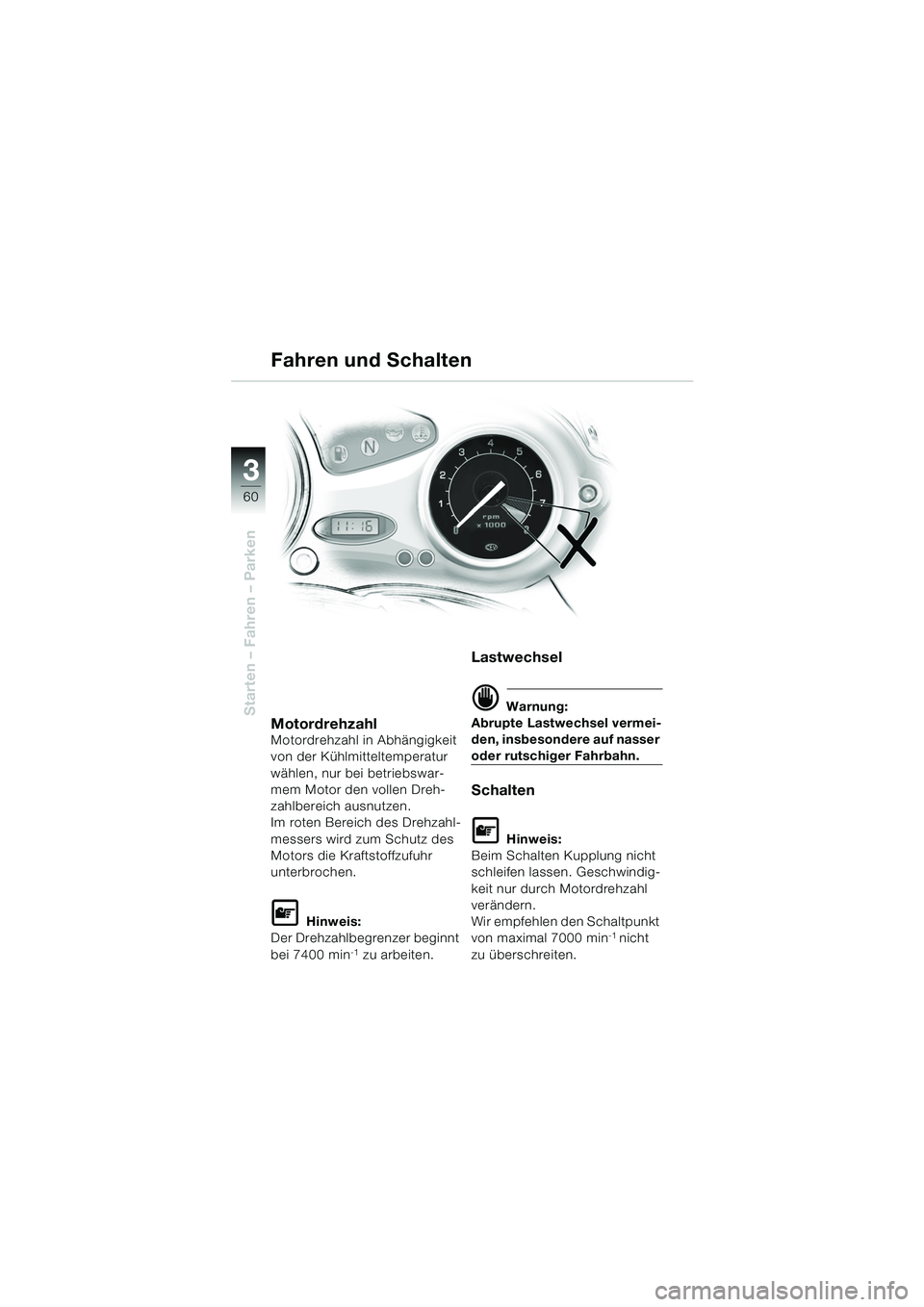

Fahren und Schalten
MotordrehzahlMotordrehzahl in Abhängigkeit
von der Kühlmitteltemperatur
wählen, nur bei betriebswar-
mem Motor den vollen Dreh-
zahlbereich ausnutzen.
Im roten Bereich des Drehzahl-
messers wird zum Schutz des
Motors die Kraftstoffzufuhr
unterbrochen.
L Hinweis:
Der Drehzahlbegrenzer beginnt
bei 7400 min
-1 zu arbeiten.
Lastwechsel
d Warnung:
Abrupte Lastwechsel vermei-
den, insbesondere auf nasser
oder rutschiger Fahrbahn.
Schalten
L Hinweis:
Beim Schalten Kupplung nicht
schleifen lassen. Geschwindig-
keit nur durch Motordrehzahl
verändern.
Wir empfehlen den Schaltpunkt
von maximal 7000 min
-1 nicht
zu überschreiten.
10K14bkd2.book Seite 60 Montag, 15. September 2003 12:25 12

3
61
Starten – Fahren – Parken

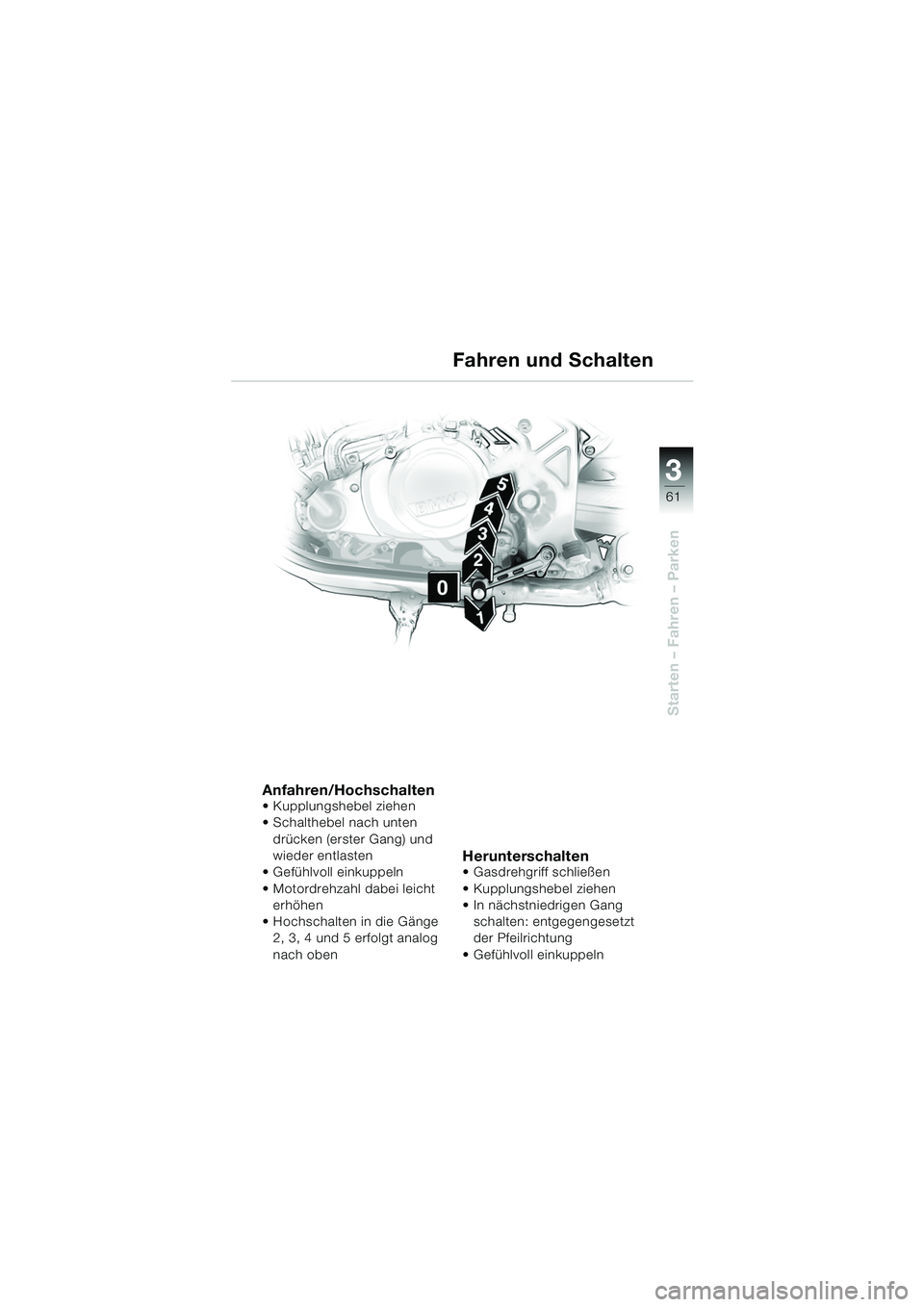

Anfahren/Hochschalten Kupplungshebel ziehen
 Schalthebel nach unten drücken (erster Gang) und
wieder entlasten
 Gefühlvoll einkuppeln
 Motordrehzahl dabei leicht erhöhen
 Hochschalten in die Gänge 2, 3, 4 und 5 erfolgt analog
nach oben
Herunterschalten Gasdrehgriff schließen
 Kupplungshebel ziehen
 In nächstniedrigen Gang
schalten: entgegengesetzt
der Pfeilrichtung
 Gefühlvoll einkuppeln
Fahren und Schalten
10K14bkd2.book Seite 61 Montag, 15. September 2003 12:25 12

3
62
Starten – Fahren – Parken

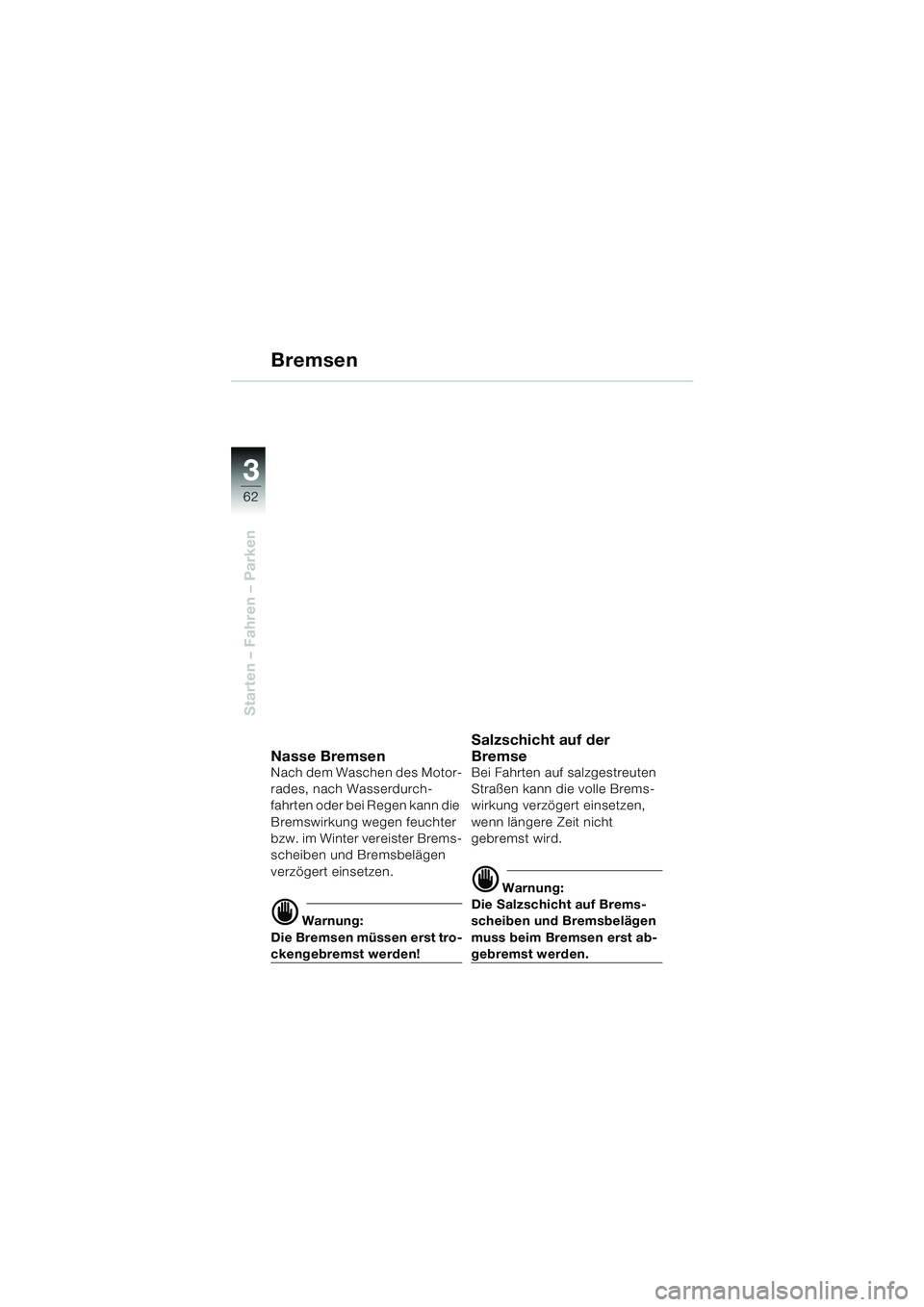

Bremsen
Nasse BremsenNach dem Waschen des Motor-
rades, nach Wasserdurch-
fahrten oder bei Regen kann die
Bremswirkung wegen feuchter
bzw. im Winter vereister Brems-
scheiben und Bremsbelägen
verzögert einsetzen.
d Warnung:
Die Bremsen müssen erst tro-
ckengebremst werden!
Salzschicht auf der
Bremse
Bei Fahrten auf salzgestreuten
Straßen kann die volle Brems-
wirkung verzögert einsetzen,
wenn längere Zeit nicht
gebremst wird.
d Warnung:
Die Salzschicht auf Brems-
scheiben und Bremsbelägen
muss beim Bremsen erst ab-
gebremst werden.
10K14bkd2.book Seite 62 Montag, 15. September 2003 12:25 12
